Приборы и средства управления139Поверните маховичок, чтобы выде‐
лить нужный пункт меню или уста‐
новить числовое значение.
Нажмите SET/CLR, чтобы выбрать
функцию или подтвердить сообще‐
ние.
Меню информации автомобиля
Нажмите MENU, чтобы выбрать
Меню информации автомобиля ,
или выберите X на комбиниро‐
ванном дисплее верхнего уровня.
Выберите подменю вращением
ручки регулировки. Нажмите для
подтверждения кнопку SET/CLR.
Следуйте инструкциям, которые
приведены в подменю.
В зависимости от версии среди
меню нижнего уровня могут быть
следующие:
● Ед.измер. : Изменение отобра‐
жаемых единиц измерения.
● Давл.в шинах : Контроль давле‐
ния воздуха во всех шинах во
время движения 3 309.
● Нагрузка на шины : Выбор кате‐
гории давления воздуха в ши‐
нах в соответствии с фактиче‐
ским давлением накачки
3 309.● Остаточный срок службы
масла : Отображение остаточ‐
ного ресурса моторного масла
и фильтра 3 125.
● Предупрежд. о превышен.
скорости : При превышении за‐
ранее заданной скорости вклю‐
чается предупреждающий зву‐
ковой сигнал.
● Система обнаружения
дорожных знаков : Показывает
обнаруженные дорожные
знаки для текущего участка
маршрута. 3 250

140Приборы и средства управления
●След.дистанс. : Показывает
расстояние до движущегося
впереди автомобиля 3 234.
Выбор и отображение тех или иных
функций могут быть различными
на дисплее среднего уровня и на
комбинированном дисплее верх‐
него уровня.
Меню информации маршрут/
топл.
Нажмите MENU, чтобы выбрать
Меню информации маршрут/топл. ,
или выберите W на комбиниро‐
ванном дисплее верхнего уровня.
Выберите подменю вращением
ручки регулировки. Нажмите для
подтверждения кнопку SET/CLR.
● счетчик текущего пробега 1
● счетчик текущего пробега 2 ● цифровая скорость
Счетчик текущего пробега № 2 и
цифровая индикация скорости до‐
ступны только на автомобилях с
комбинированным дисплеем верх‐
него уровня.
Сбросить показания счетчика теку‐ щего пробега можно при включен‐
ном зажигании, нажав SET/CLR на
переключателе указателя пово‐
рота с удержанием её в нажатом
положении в течение нескольких
секунд, либо ручкой сброса показа‐
ний, смонтированной между спидо‐ метром и информационным цен‐тром водителя.
На автомобилях с бортовым компь‐
ютером присутствуют дополни‐
тельные подменю.
Выбор и отображение тех или иных функций могут быть различными
на дисплее среднего уровня и на
комбинированном дисплее верх‐
него уровня.
Меню данных поездки/топлива, Пу‐
тевой компьютер 3 149.
Меню ЭКО-информации
Нажмите MENU, чтобы выбрать
s в верхней строке меню ком‐
бинированного дисплея среднего
уровня.
Выберите подменю вращением
ручки регулировки. Нажмите для
подтверждения кнопку SET/CLR.

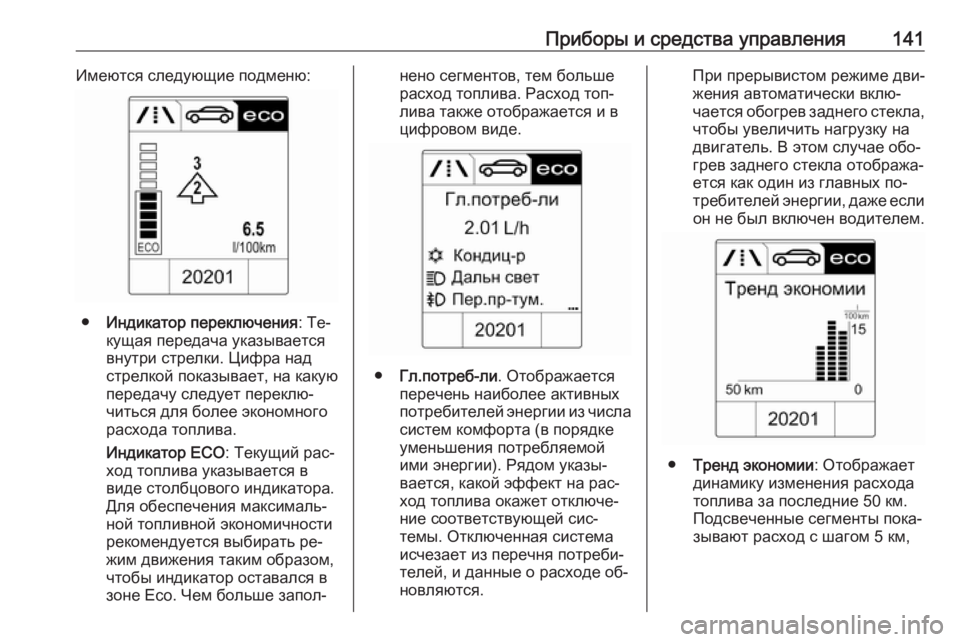

Приборы и средства управления141Имеются следующие подменю:
●Индикатор переключения : Те‐
кущая передача указывается
внутри стрелки. Цифра над
стрелкой показывает, на какую
передачу следует переклю‐
читься для более экономного расхода топлива.
Индикатор ECO : Текущий рас‐
ход топлива указывается в
виде столбцового индикатора.
Для обеспечения максималь‐
ной топливной экономичности
рекомендуется выбирать ре‐
жим движения таким образом,
чтобы индикатор оставался в зоне Eco. Чем больше запол‐
нено сегментов, тем больше
расход топлива. Расход топ‐
лива также отображается и в
цифровом виде.
● Гл.потреб-ли . Отображается
перечень наиболее активных потребителей энергии из числа
систем комфорта (в порядке
уменьшения потребляемой ими энергии). Рядом указы‐
вается, какой эффект на рас‐
ход топлива окажет отключе‐
ние соответствующей сис‐ темы. Отключенная система
исчезает из перечня потреби‐
телей, и данные о расходе об‐
новляются.
При прерывистом режиме дви‐
жения автоматически вклю‐ чается обогрев заднего стекла,
чтобы увеличить нагрузку на
двигатель. В этом случае обо‐
грев заднего стекла отобража‐
ется как один из главных по‐
требителей энергии, даже если он не был включен водителем.
● Тренд экономии : Отображает
динамику изменения расхода
топлива за последние 50 км.
Подсвеченные сегменты пока‐
зывают расход с шагом 5 км,

142Приборы и средства управлениянаглядно демонстрируя влия‐
ние рельефа местности и
стиля вождения на расход
топлива.
Меню параметров
Нажмите MENU, чтобы выбрать
Меню параметров , или выберите
C на комбинированном дисплее
верхнего уровня.
Выберите подменю вращением
ручки регулировки. Нажмите для подтверждения кнопку SET/CLR.
Имеются следующие подменю: ● Ускорение : Отображает уско‐
рение во всех направлениях.
● Таймер круга : Дисплей числа
кругов, максимальной скоро‐ сти, средней скорости и сред‐
него времени. Необходимо вы‐ полнять инструкции, указан‐
ные в подменю.
● Темп.охл.жидк. : Дисплей тем‐
пературы охлаждающей жид‐
кости.
● Аккумулятор : Отображает на‐
пряжение аккумуляторной ба‐
тареи автомобиля.
Графический
информационный
дисплей, цветной информационный
дисплей
В зависимости от конфигурации в
автомобиль устанавливается гра‐
фический или цветной информа‐
ционный дисплей. Информацион‐
ный дисплей встраивается в при‐
борную панель над информа‐
ционно-развлекательной систе‐
мой.Графический
информационный дисплей
В зависимости от типа установлен‐ ной информационно-развлека‐
тельной системы автомобиль мо‐
жет комплектоваться графическим
информационным дисплеем од‐
ного из двух типов.

Приборы и средства управления143
Графический информационный
дисплей отображает:
● время 3 119
● температуру наружного воз‐ духа 3 119
● дату 3 119
● данные информационно-раз‐ влекательной системы, см.
описание информационно-раз‐ влекательной системы
● индивидуальные настройки ав‐
томобиля 3 152
Цветной информационный
дисплей
На цветном информационном дис‐
плее в цвете отображается:
● время 3 119
● температуру наружного воз‐ духа 3 119
● дату 3 119
● данные информационно-раз‐ влекательной системы, см.
описание информационно-раз‐
влекательной системы
● данные навигационной сис‐ темы, см. описание информа‐
ционно-развлекательной сис‐
темы
● системные установки
● сообщения автомобиля 3 145
● индивидуальные настройки ав‐
томобиля 3 152
Вид информации и способ отобра‐
жения данных зависит от оборудо‐
вания автомобиля и выполненных
настроек.
Выбор меню и установок
Доступ к меню и установкам осу‐ ществляется с помощью дисплея.

144Приборы и средства управленияВыбор осуществляется с по‐
мощью:
● меню
● функциональных клавиш и многофункциональной ру‐
коятки информационно-раз‐
влекательной системы
Выбор с помощью органов
управления информационно-
развлекательной системы
Выбрать функцию с помощью кно‐
пок информационно-развлекатель‐
ной системы. Отображается меню
выбранной функции.
Колесо контроллера используется
для выбора элемента меню и под‐
тверждения сделанного выбора.
Многофункциональная ручка
Многофункциональная ручка явля‐
ется центральным средством
управления для меню:
Поверните ● чтобы выделить необходимый элемент меню
● чтобы задать числовое значе‐ ние или отобразить опцию
меню
Нажмите (наружное кольцо) ● чтобы выбрать или включить выделенную опцию
● для подтверждения установки значения
● для включения/выключения функции системы
BACKНажмите BACK, чтобы:
● выйти из меню без изменения установок
● возвратиться из подменю на более высокий уровень меню
● удалить последний символ из последовательности символов
Нажмите и удерживайте BACK не‐
сколько секунд, чтобы удалить всю запись.
Сохранение индивидуальных на‐ строек автомобиля 3 152.
Сохраненные установки 3 25.
Контроллер смартфона Контроллер смартфона обеспечи‐
вает доступ к данным автомобиля
с помощью смартфона через
WLAN или Bluetooth-соединение.
Эти данные можно затем просмат‐
ривать и анализировать на смарт‐
фоне.

Приборы и средства управления145Информационные
сообщения
Сообщения выводятся на дисплей
информационного центра води‐
теля; в некоторых случаях они со‐
провождаются предупреждениями
и звуковыми сигналами.
Чтобы подтвердить сообщение,
нажмите на SET/CLR, MENU или
поверните колесико регулятора.
Сообщения автомобиля на
дисплее среднего уровня
Информационные сообщения вы‐
водятся в виде цифровых кодов.
№Информационное сообщение2Пульт дистанционного управ‐
ления не обнаружен,
выжмите педаль сцепления
для повторного запуска4Кондиционер выключен5Рулевое колесо заблокиро‐
вано№Информационное сообщение6Выжмите педаль тормоза,
чтобы отключить электриче‐
ский стояночный тормоз7Поверните рулевое колесо,
выключите и включите зажи‐
гание9Поверните рулевое колесо и
включите двигатель12Автомобиль перегружен13Перегрев компрессора15Неисправность дополнитель‐
ного стоп-сигнала16Неисправность стоп-сигнала17Неисправность системы регу‐ лирования уровня передних
фар18Неисправность ближнего
света левой фары19Неисправность заднего
противотуманного фонаря20Неисправность ближнего
света правой фары21Неисправность левого габа‐
ритного огня

146Приборы и средства управления№Информационное сообщение22Неисправность правого габа‐
ритного огня23Неисправность фонаря
заднего хода24Неисправность освещения
номерного знака25Неисправность левого перед‐
него указателя поворота26Неисправность левого
заднего указателя поворота27Неисправность правого
переднего указателя пово‐
рота28Неисправность правого
заднего указателя поворота29Проверьте стоп-сигнал
прицепа30Проверьте фонарь заднего
хода прицепа31Проверьте левый указатель
поворота прицепа32Проверьте правый указатель
поворота прицепа33Проверьте задний противот‐
уманный фонарь прицепа№Информационное сообщение34Проверьте задний фонарь
прицепа35Замените батарею в пульте
дистанционного управления48Очистите линзу камеры
системы обзора боковых
мертвых зон49Отсутствует сигнал системы
предупреждения о сходе с
полосы движения53Плотно заверните крышку
заливной горловины54Конденсат в фильтре дизель‐
ного топлива55Сажевый фильтр дизельного
двигателя заполнен 3 20056Разность давления в шинах
передних колес57Разность давления в шинах
задних колес58Обнаружены шины без
датчиков давления воздуха59Откройте и закройте окно
двери водителя№Информационное сообщение60Откройте и закройте окно
двери переднего пассажира61Откройте и закройте окно
задней левой двери62Откройте и закройте окно
задней правой двери65Предпринята попытка взлома66Выполните обслуживание
противоугонной сигнали‐
зации67Выполните техническое
обслуживание замка руле‐
вого колеса68Выполните техническое
обслуживание усилителя
рулевого управления69Выполните техническое
обслуживание подвески70Выполните техническое
обслуживание системы регу‐
лировки дорожного просвета71Выполните техническое
обслуживание заднего моста

Приборы и средства управления147№Информационное сообщение74Выполните техническое
обслуживание адаптивных
фар75Выполните техническое
обслуживание системы
кондиционирования воздуха76Выполните обслуживание
системы обзора боковых
мертвых зон77Выполните техническое
обслуживание системы
предупреждения о сходе с
полосы движения79Долейте моторное масло81Выполните сервисное обслу‐
живание коробки передач82Приближается время замены
моторного масла83Выполните техническое
обслуживание системы адап‐
тивного круиз-контроля84Мощность двигателя
снижена№Информационное сообщение89Индикатор приближения
очередного технического
обслуживания94Перед тем как покинуть авто‐
мобиль, переключитесь в
положение парковки95Требуется обслуживание
надувных подушек безопас‐
ности128Крышка капота открыта134Ошибка системы облегчения
парковки — очистите бампер136Выполните обслуживание
системы облегчения
парковки145Проверьте уровень жидкости
в омывателе174Низкий заряд аккумуляторной
батареи автомобиля258Система облегчения
парковки отключенаСообщения автомобиля на
комбинированном дисплее
верхнего уровня
Информационные сообщения вы‐
водятся в виде текста. Следуйте
инструкциям в сообщениях.
Высвечиваемые сообщения могут
относиться к одной из следующих
областей:
● уровни жидкостей
● противоугонной сигнализа‐ цией
● тормозная система
● системы управления автомо‐ билем

148Приборы и средства управления● системы контроля движения
● круиз-контроль
● система обнаружения объек‐ тов
● световые приборы, замена ламп
● стеклоочистители и стеклоо‐ мыватели
● двери и окна
● пульт дистанционного управ‐ ления
● ремни безопасности
● системы подушек безопас‐ ности
● двигатель и коробка передач
● давление в шинах
● сажевый фильтр дизельного двигателя
● состояние аккумулятора авто‐ мобиляСообщения автомобиля на
цветном информационном
дисплее
Некоторые важные сообщения вы‐
водятся дополнительно на цветной
информационный дисплей. Чтобы
подтвердить сообщение, необхо‐
димо нажать многофункциональ‐
ную ручку. Некоторые сообщения
появляются только на несколько
секунд.
Предупреждающиезвуковые сигналы
При запуске двигателя или во
время движения
Одновременно может быть выдан
только один предупредительный
звуковой сигнал.
Предупредительный сигнал непри‐ стегнутого ремня имеет более вы‐
сокий приоритет, чем любой другой
сигнал.● Если не пристегнут ремень безопасности.
● Если при трогании с места не закрыта дверь или задняя
дверь.
● Если при включенном стояноч‐
ном тормозе превышена за‐данная скорость.
● Если превышена запрограмми‐
рованная скорость.
● Если на дисплее информа‐ ционного центра водителя ото‐
бражается предупреждающее
сообщение или код.
● Если система помощи при пар‐
ковке обнаруживает препят‐
ствие.
● Если происходит непреднаме‐ ренное перестроение в другой
ряд.
● Если включена передача зад‐ него хода и задний держатель
выдвинут.
● Если сажевый фильтр дизель‐ ного двигателя полностью за‐
полнен.
