OPEL ASTRA J 2016 Betriebsanleitung (in German)

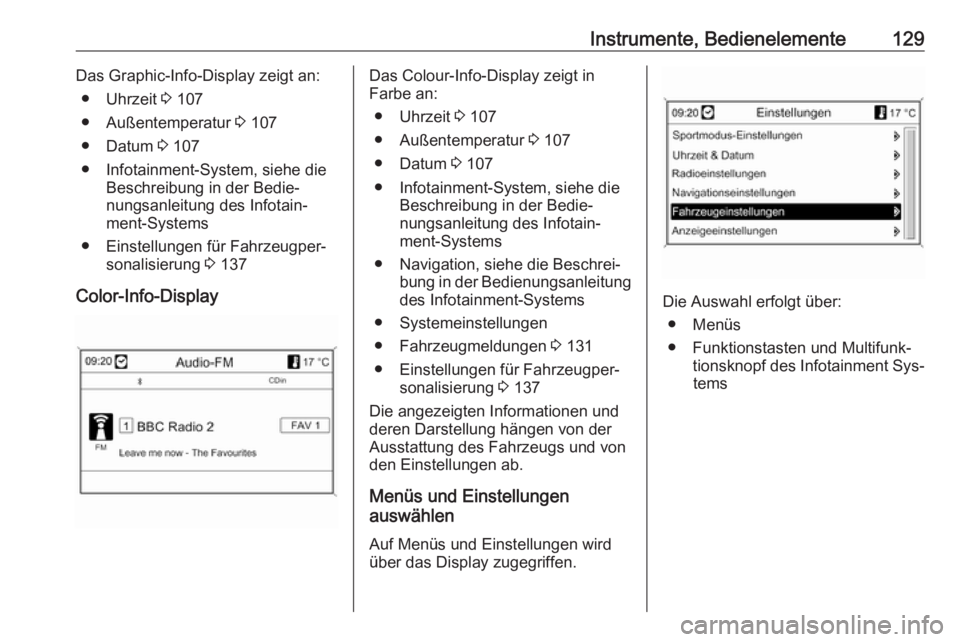

Instrumente, Bedienelemente129Das Graphic-Info-Display zeigt an:● Uhrzeit 3 107
● Außentemperatur 3 107
● Datum 3 107
● Infotainment-System, siehe die Beschreibung in der Bedie‐
nungsanleitung des Infotain‐
ment-Systems
● Einstellungen für Fahrzeugper‐ sonalisierung 3 137
Color-Info-DisplayDas Colour-Info-Display zeigt in
Farbe an:
● Uhrzeit 3 107
● Außentemperatur 3 107
● Datum 3 107
● Infotainment-System, siehe die Beschreibung in der Bedie‐
nungsanleitung des Infotain‐
ment-Systems
● Navigation, siehe die Beschrei‐ bung in der Bedienungsanleitungdes Infotainment-Systems
● Systemeinstellungen
● Fahrzeugmeldungen 3 131
● Einstellungen für Fahrzeugper‐ sonalisierung 3 137
Die angezeigten Informationen und deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.
Die Auswahl erfolgt über:
● Menüs
● Funktionstasten und Multifunk‐ tionsknopf des Infotainment Sys‐tems

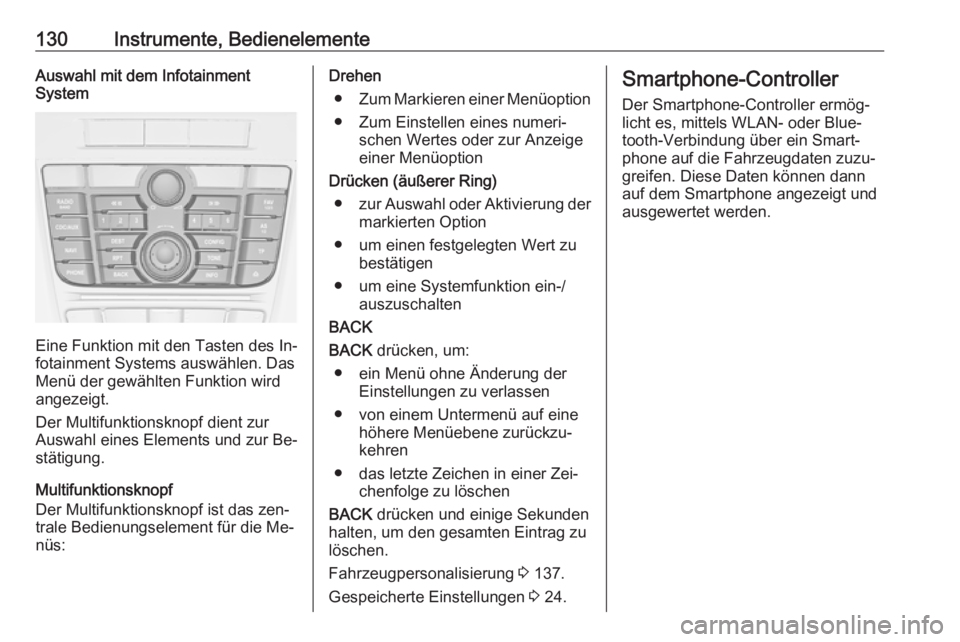

130Instrumente, BedienelementeAuswahl mit dem Infotainment
System
Eine Funktion mit den Tasten des In‐
fotainment Systems auswählen. Das Menü der gewählten Funktion wird
angezeigt.
Der Multifunktionsknopf dient zur
Auswahl eines Elements und zur Be‐
stätigung.
Multifunktionsknopf
Der Multifunktionsknopf ist das zen‐
trale Bedienungselement für die Me‐
nüs:
Drehen
● Zum Markieren einer Menüoption
● Zum Einstellen eines numeri‐ schen Wertes oder zur Anzeige
einer Menüoption
Drücken (äußerer Ring) ● zur Auswahl oder Aktivierung der
markierten Option
● um einen festgelegten Wert zu bestätigen
● um eine Systemfunktion ein-/ auszuschalten
BACK
BACK drücken, um:
● ein Menü ohne Änderung der Einstellungen zu verlassen
● von einem Untermenü auf eine höhere Menüebene zurückzu‐
kehren
● das letzte Zeichen in einer Zei‐ chenfolge zu löschen
BACK drücken und einige Sekunden
halten, um den gesamten Eintrag zu
löschen.
Fahrzeugpersonalisierung 3 137.
Gespeicherte Einstellungen 3 24.Smartphone-Controller
Der Smartphone-Controller ermög‐
licht es, mittels WLAN- oder Blue‐
tooth-Verbindung über ein Smart‐
phone auf die Fahrzeugdaten zuzu‐
greifen. Diese Daten können dann
auf dem Smartphone angezeigt und
ausgewertet werden.

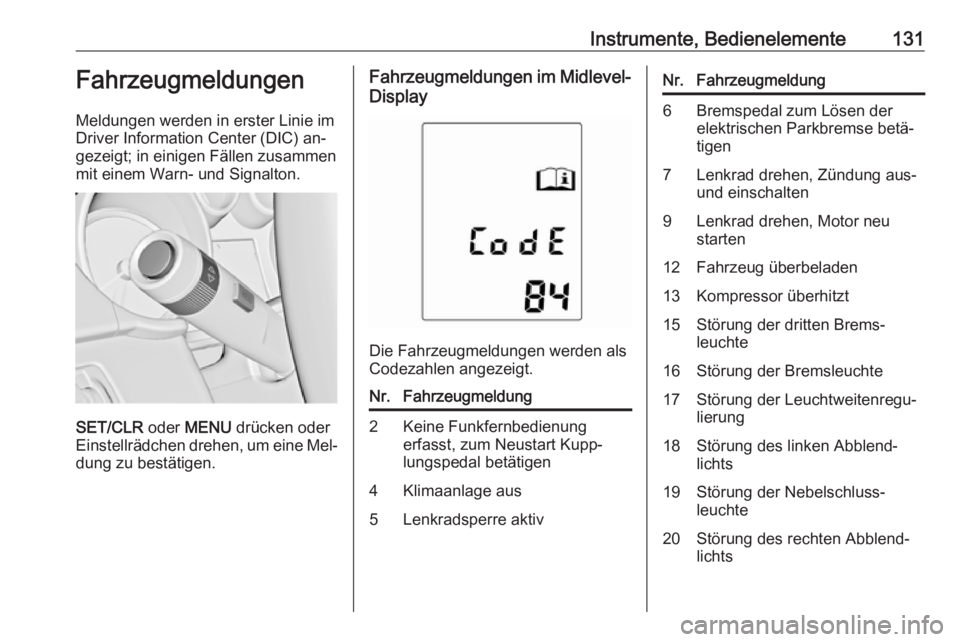

Instrumente, Bedienelemente131Fahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center (DIC) an‐
gezeigt; in einigen Fällen zusammen
mit einem Warn- und Signalton.
SET/CLR oder MENU drücken oder
Einstellrädchen drehen, um eine Mel‐ dung zu bestätigen.
Fahrzeugmeldungen im Midlevel-
Display
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung2Keine Funkfernbedienung
erfasst, zum Neustart Kupp‐
lungspedal betätigen4Klimaanlage aus5Lenkradsperre aktivNr.Fahrzeugmeldung6Bremspedal zum Lösen der
elektrischen Parkbremse betä‐
tigen7Lenkrad drehen, Zündung aus-
und einschalten9Lenkrad drehen, Motor neu
starten12Fahrzeug überbeladen13Kompressor überhitzt15Störung der dritten Brems‐
leuchte16Störung der Bremsleuchte17Störung der Leuchtweitenregu‐
lierung18Störung des linken Abblend‐
lichts19Störung der Nebelschluss‐
leuchte20Störung des rechten Abblend‐
lichts

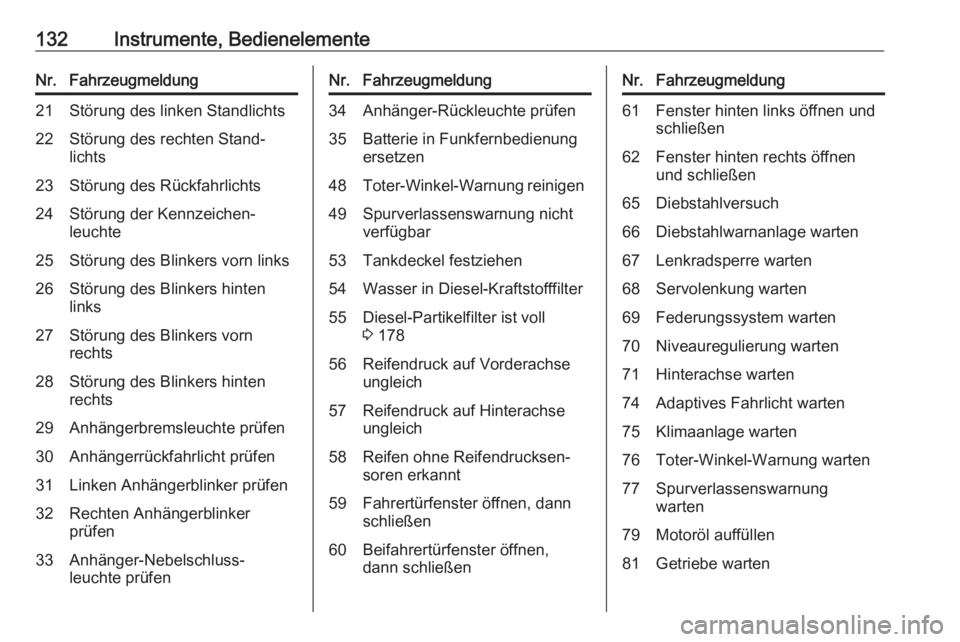

132Instrumente, BedienelementeNr.Fahrzeugmeldung21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des Rückfahrlichts24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts29Anhängerbremsleuchte prüfen30Anhängerrückfahrlicht prüfen31Linken Anhängerblinker prüfen32Rechten Anhängerblinker
prüfen33Anhänger-Nebelschluss‐
leuchte prüfenNr.Fahrzeugmeldung34Anhänger-Rückleuchte prüfen35Batterie in Funkfernbedienung
ersetzen48Toter-Winkel-Warnung reinigen49Spurverlassenswarnung nicht
verfügbar53Tankdeckel festziehen54Wasser in Diesel-Kraftstofffilter55Diesel-Partikelfilter ist voll
3 17856Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich58Reifen ohne Reifendrucksen‐
soren erkannt59Fahrertürfenster öffnen, dann
schließen60Beifahrertürfenster öffnen,
dann schließenNr.Fahrzeugmeldung61Fenster hinten links öffnen und
schließen62Fenster hinten rechts öffnen
und schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Servolenkung warten69Federungssystem warten70Niveauregulierung warten71Hinterachse warten74Adaptives Fahrlicht warten75Klimaanlage warten76Toter-Winkel-Warnung warten77Spurverlassenswarnung
warten79Motoröl auffüllen81Getriebe warten

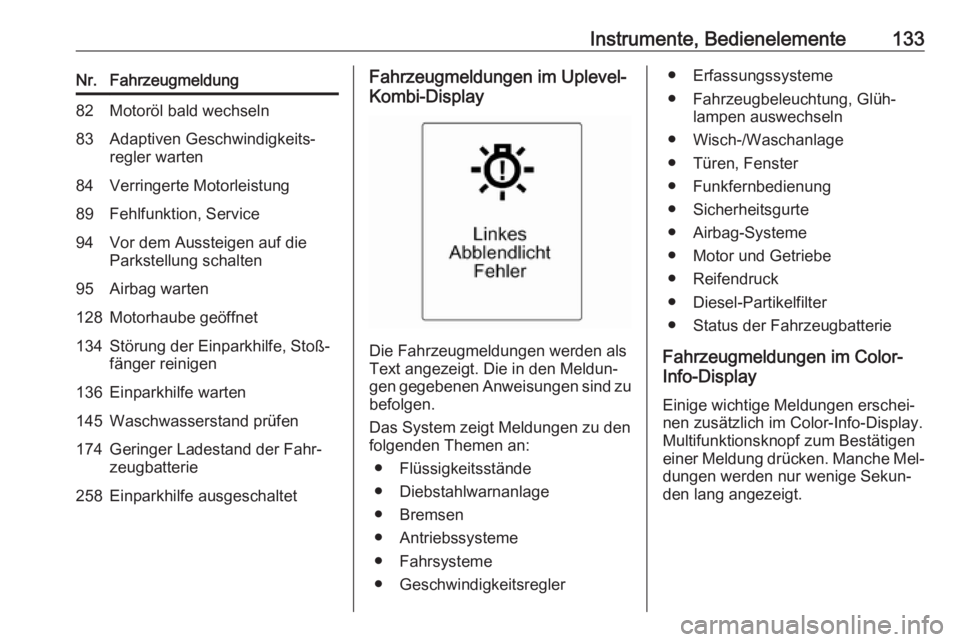

Instrumente, Bedienelemente133Nr.Fahrzeugmeldung82Motoröl bald wechseln83Adaptiven Geschwindigkeits‐
regler warten84Verringerte Motorleistung89Fehlfunktion, Service94Vor dem Aussteigen auf die
Parkstellung schalten95Airbag warten128Motorhaube geöffnet134Störung der Einparkhilfe, Stoß‐
fänger reinigen136Einparkhilfe warten145Waschwasserstand prüfen174Geringer Ladestand der Fahr‐
zeugbatterie258Einparkhilfe ausgeschaltetFahrzeugmeldungen im Uplevel-
Kombi-Display
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
● Flüssigkeitsstände
● Diebstahlwarnanlage
● Bremsen
● Antriebssysteme
● Fahrsysteme
● Geschwindigkeitsregler
● Erfassungssysteme
● Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
● Wisch-/Waschanlage
● Türen, Fenster
● Funkfernbedienung
● Sicherheitsgurte
● Airbag-Systeme
● Motor und Getriebe
● Reifendruck
● Diesel-Partikelfilter
● Status der Fahrzeugbatterie
Fahrzeugmeldungen im Color-
Info-Display
Einige wichtige Meldungen erschei‐ nen zusätzlich im Color-Info-Display.
Multifunktionsknopf zum Bestätigen
einer Meldung drücken. Manche Mel‐ dungen werden nur wenige Sekun‐
den lang angezeigt.

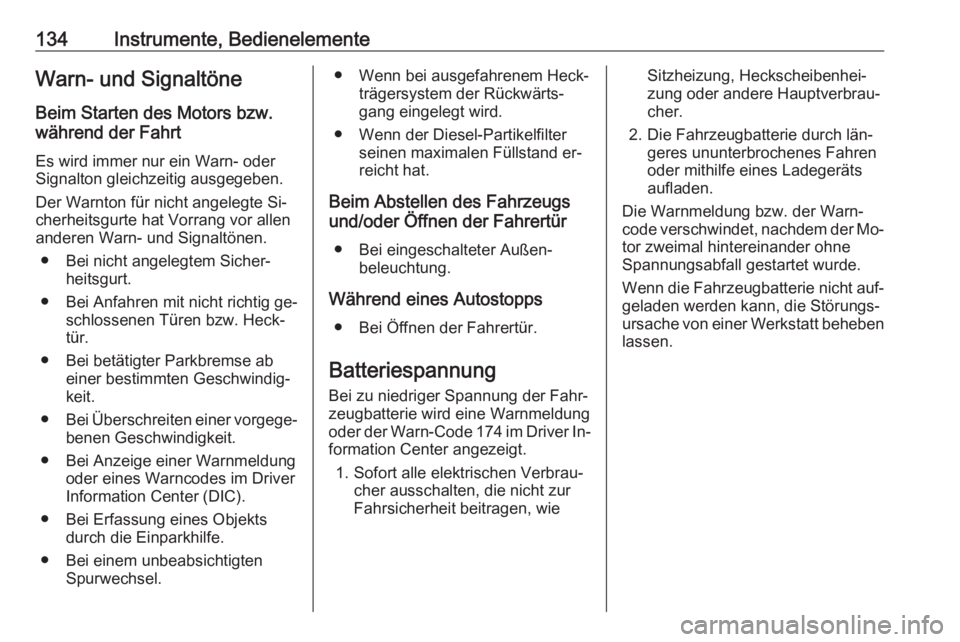

134Instrumente, BedienelementeWarn- und SignaltöneBeim Starten des Motors bzw.
während der Fahrt
Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.
Der Warnton für nicht angelegte Si‐ cherheitsgurte hat Vorrang vor allen
anderen Warn- und Signaltönen.
● Bei nicht angelegtem Sicher‐ heitsgurt.
● Bei Anfahren mit nicht richtig ge‐ schlossenen Türen bzw. Heck‐
tür.
● Bei betätigter Parkbremse ab einer bestimmten Geschwindig‐keit.
● Bei Überschreiten einer vorgege‐
benen Geschwindigkeit.
● Bei Anzeige einer Warnmeldung oder eines Warncodes im Driver
Information Center (DIC).
● Bei Erfassung eines Objekts durch die Einparkhilfe.
● Bei einem unbeabsichtigten Spurwechsel.● Wenn bei ausgefahrenem Heck‐trägersystem der Rückwärts‐
gang eingelegt wird.
● Wenn der Diesel-Partikelfilter seinen maximalen Füllstand er‐
reicht hat.
Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür
● Bei eingeschalteter Außen‐ beleuchtung.
Während eines Autostopps ● Bei Öffnen der Fahrertür.
Batteriespannung
Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
oder der Warn-Code 174 im Driver In‐ formation Center angezeigt.
1. Sofort alle elektrischen Verbrau‐ cher ausschalten, die nicht zur
Fahrsicherheit beitragen, wieSitzheizung, Heckscheibenhei‐
zung oder andere Hauptverbrau‐ cher.
2. Die Fahrzeugbatterie durch län‐ geres ununterbrochenes Fahren
oder mithilfe eines Ladegeräts
aufladen.
Die Warnmeldung bzw. der Warn‐ code verschwindet, nachdem der Mo‐ tor zweimal hintereinander ohne
Spannungsabfall gestartet wurde.
Wenn die Fahrzeugbatterie nicht auf‐
geladen werden kann, die Störungs‐
ursache von einer Werkstatt beheben lassen.

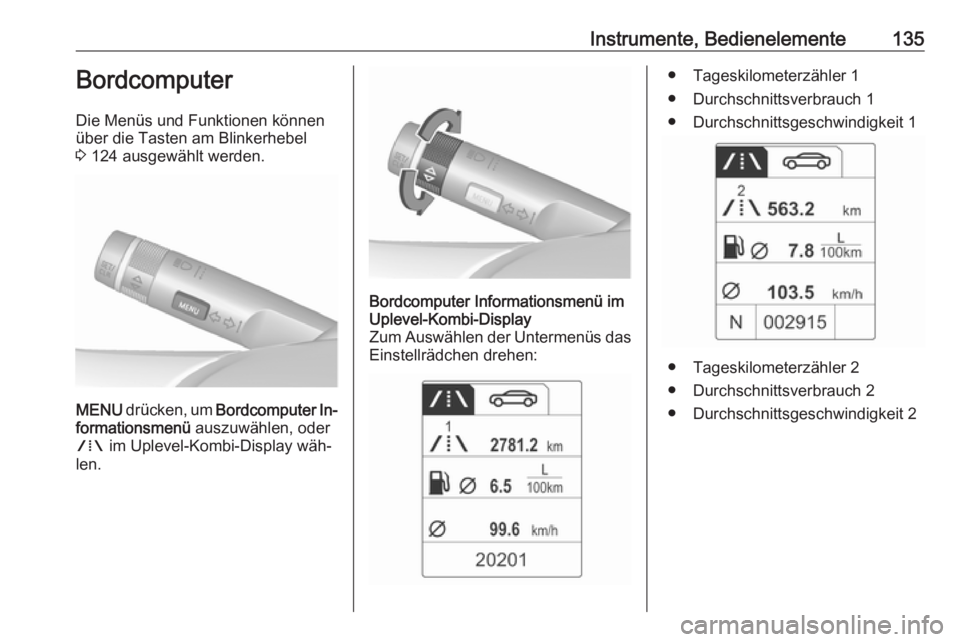

Instrumente, Bedienelemente135Bordcomputer
Die Menüs und Funktionen können über die Tasten am Blinkerhebel
3 124 ausgewählt werden.
MENU drücken, um Bordcomputer In‐
formationsmenü auszuwählen, oder
W im Uplevel-Kombi-Display wäh‐
len.
Bordcomputer Informationsmenü im
Uplevel-Kombi-Display
Zum Auswählen der Untermenüs das Einstellrädchen drehen:● Tageskilometerzähler 1
● Durchschnittsverbrauch 1
● Durchschnittsgeschwindigkeit 1
● Tageskilometerzähler 2
● Durchschnittsverbrauch 2
● Durchschnittsgeschwindigkeit 2

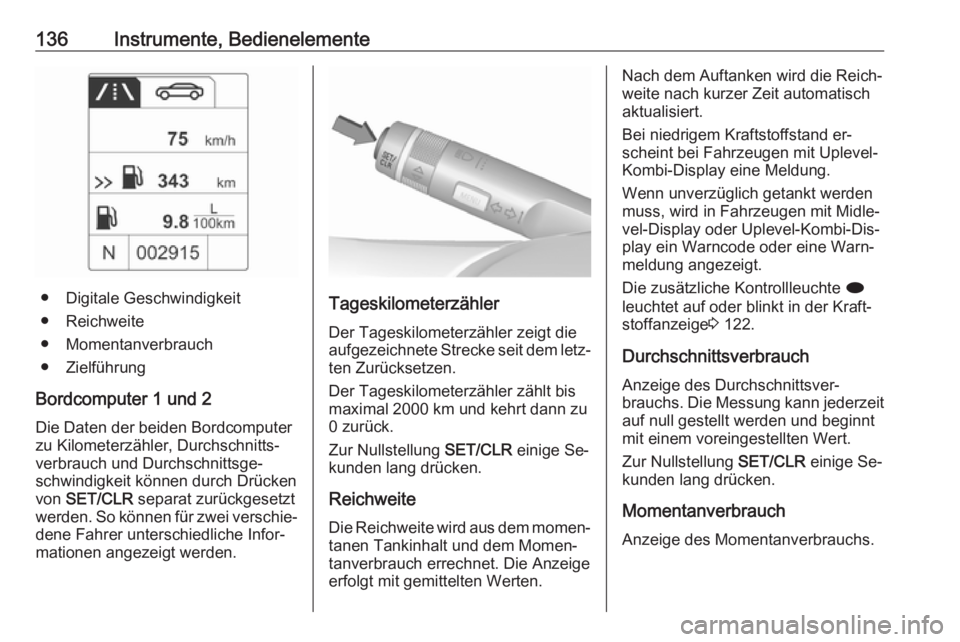

136Instrumente, Bedienelemente
● Digitale Geschwindigkeit
● Reichweite
● Momentanverbrauch
● Zielführung
Bordcomputer 1 und 2 Die Daten der beiden Bordcomputer
zu Kilometerzähler, Durchschnitts‐
verbrauch und Durchschnittsge‐
schwindigkeit können durch Drücken
von SET/CLR separat zurückgesetzt
werden. So können für zwei verschie‐ dene Fahrer unterschiedliche Infor‐
mationen angezeigt werden.Tageskilometerzähler
Der Tageskilometerzähler zeigt die
aufgezeichnete Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt bis
maximal 2000 km und kehrt dann zu
0 zurück.
Zur Nullstellung SET/CLR einige Se‐
kunden lang drücken.
Reichweite Die Reichweite wird aus dem momen‐ tanen Tankinhalt und dem Momen‐
tanverbrauch errechnet. Die Anzeige
erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand er‐
scheint bei Fahrzeugen mit Uplevel-
Kombi-Display eine Meldung.
Wenn unverzüglich getankt werden
muss, wird in Fahrzeugen mit Midle‐
vel-Display oder Uplevel-Kombi-Dis‐
play ein Warncode oder eine Warn‐
meldung angezeigt.
Die zusätzliche Kontrollleuchte i
leuchtet auf oder blinkt in der Kraft‐
stoffanzeige 3 122.
Durchschnittsverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zur Nullstellung SET/CLR einige Se‐
kunden lang drücken.
Momentanverbrauch Anzeige des Momentanverbrauchs.

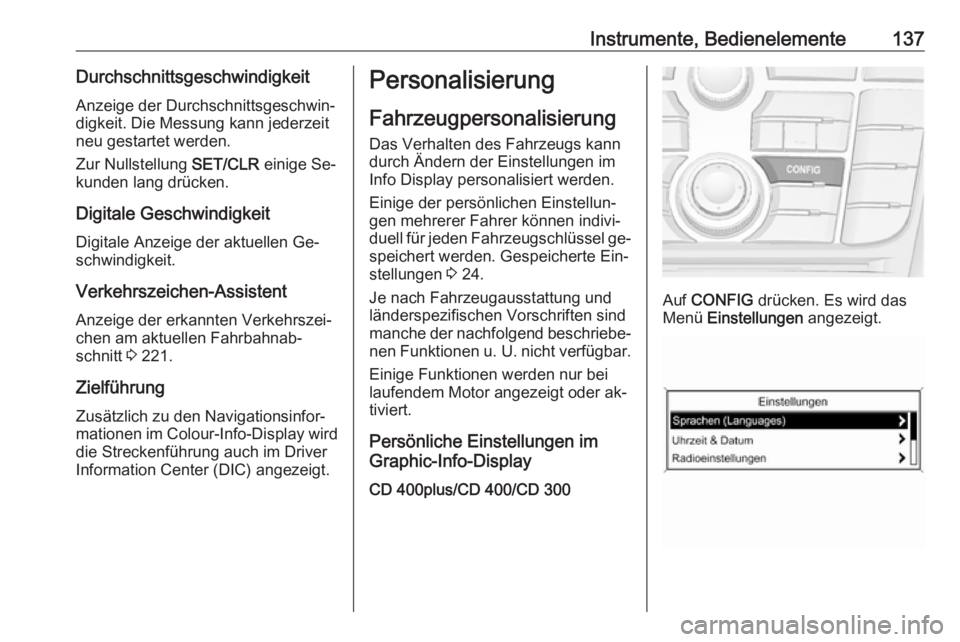

Instrumente, Bedienelemente137DurchschnittsgeschwindigkeitAnzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zur Nullstellung SET/CLR einige Se‐
kunden lang drücken.
Digitale Geschwindigkeit Digitale Anzeige der aktuellen Ge‐schwindigkeit.
Verkehrszeichen-Assistent Anzeige der erkannten Verkehrszei‐
chen am aktuellen Fahrbahnab‐
schnitt 3 221.
Zielführung Zusätzlich zu den Navigationsinfor‐
mationen im Colour-Info-Display wird
die Streckenführung auch im Driver Information Center (DIC) angezeigt.Personalisierung
Fahrzeugpersonalisierung
Das Verhalten des Fahrzeugs kann
durch Ändern der Einstellungen im
Info Display personalisiert werden.
Einige der persönlichen Einstellun‐
gen mehrerer Fahrer können indivi‐
duell für jeden Fahrzeugschlüssel ge‐ speichert werden. Gespeicherte Ein‐stellungen 3 24.
Je nach Fahrzeugausstattung und
länderspezifischen Vorschriften sind
manche der nachfolgend beschriebe‐ nen Funktionen u. U. nicht verfügbar.
Einige Funktionen werden nur bei
laufendem Motor angezeigt oder ak‐
tiviert.
Persönliche Einstellungen im
Graphic-Info-Display
CD 400plus/CD 400/CD 300
Auf CONFIG drücken. Es wird das
Menü Einstellungen angezeigt.

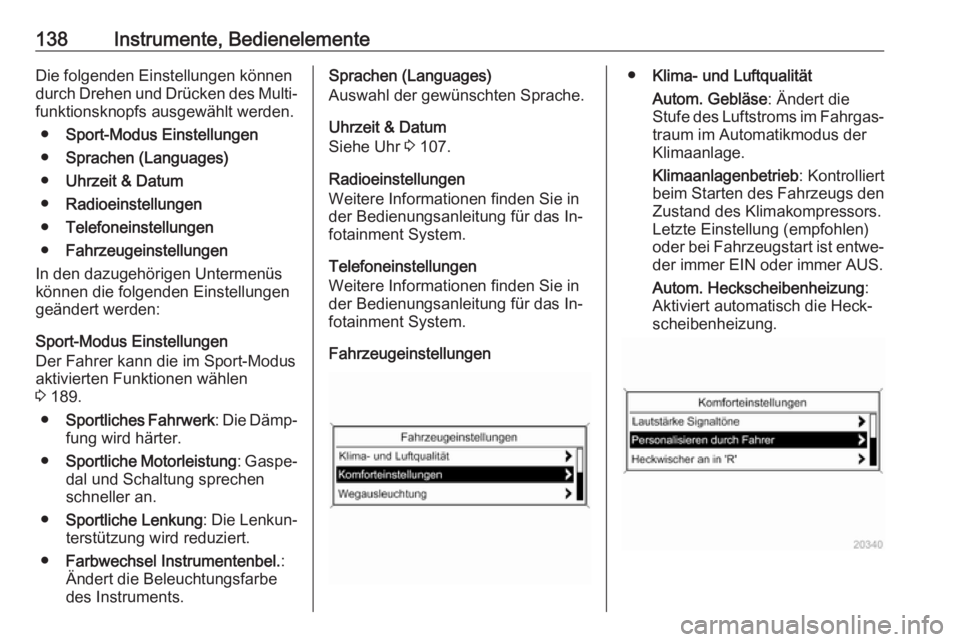

138Instrumente, BedienelementeDie folgenden Einstellungen können
durch Drehen und Drücken des Multi‐ funktionsknopfs ausgewählt werden.
● Sport-Modus Einstellungen
● Sprachen (Languages)
● Uhrzeit & Datum
● Radioeinstellungen
● Telefoneinstellungen
● Fahrzeugeinstellungen
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Sport-Modus Einstellungen
Der Fahrer kann die im Sport-Modus
aktivierten Funktionen wählen
3 189.
● Sportliches Fahrwerk : Die Dämp‐
fung wird härter.
● Sportliche Motorleistung : Gaspe‐
dal und Schaltung sprechen
schneller an.
● Sportliche Lenkung : Die Lenkun‐
terstützung wird reduziert.
● Farbwechsel Instrumentenbel. :
Ändert die Beleuchtungsfarbe des Instruments.Sprachen (Languages)
Auswahl der gewünschten Sprache.
Uhrzeit & Datum
Siehe Uhr 3 107.
Radioeinstellungen
Weitere Informationen finden Sie in
der Bedienungsanleitung für das In‐
fotainment System.
Telefoneinstellungen
Weitere Informationen finden Sie in
der Bedienungsanleitung für das In‐
fotainment System.
Fahrzeugeinstellungen● Klima- und Luftqualität
Autom. Gebläse : Ändert die
Stufe des Luftstroms im Fahrgas‐
traum im Automatikmodus der
Klimaanlage.
Klimaanlagenbetrieb : Kontrolliert
beim Starten des Fahrzeugs den
Zustand des Klimakompressors.
Letzte Einstellung (empfohlen)
oder bei Fahrzeugstart ist entwe‐
der immer EIN oder immer AUS.
Autom. Heckscheibenheizung :
Aktiviert automatisch die Heck‐
scheibenheizung.
