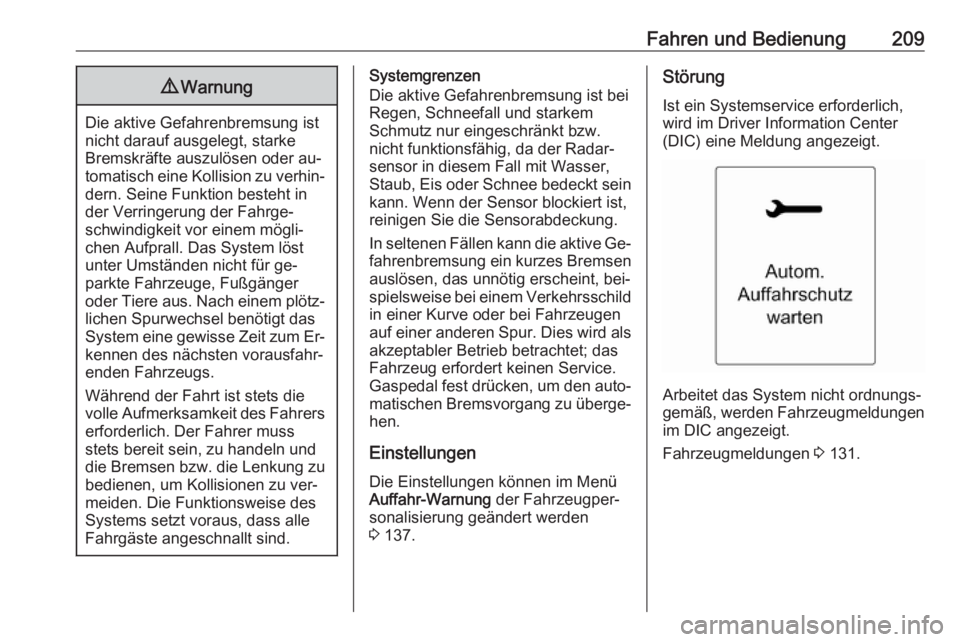

Fahren und Bedienung2099Warnung
Die aktive Gefahrenbremsung ist
nicht darauf ausgelegt, starke
Bremskräfte auszulösen oder au‐
tomatisch eine Kollision zu verhin‐
dern. Seine Funktion besteht in
der Verringerung der Fahrge‐
schwindigkeit vor einem mögli‐
chen Aufprall. Das System löst
unter Umständen nicht für ge‐
parkte Fahrzeuge, Fußgänger
oder Tiere aus. Nach einem plötz‐ lichen Spurwechsel benötigt das
System eine gewisse Zeit zum Er‐ kennen des nächsten vorausfahr‐
enden Fahrzeugs.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, zu handeln und
die Bremsen bzw. die Lenkung zu bedienen, um Kollisionen zu ver‐
meiden. Die Funktionsweise des
Systems setzt voraus, dass alle
Fahrgäste angeschnallt sind.
Systemgrenzen
Die aktive Gefahrenbremsung ist bei
Regen, Schneefall und starkem
Schmutz nur eingeschränkt bzw.
nicht funktionsfähig, da der Radar‐
sensor in diesem Fall mit Wasser,
Staub, Eis oder Schnee bedeckt sein kann. Wenn der Sensor blockiert ist,
reinigen Sie die Sensorabdeckung.
In seltenen Fällen kann die aktive Ge‐
fahrenbremsung ein kurzes Bremsen
auslösen, das unnötig erscheint, bei‐
spielsweise bei einem Verkehrsschild
in einer Kurve oder bei Fahrzeugen
auf einer anderen Spur. Dies wird als
akzeptabler Betrieb betrachtet; das Fahrzeug erfordert keinen Service.
Gaspedal fest drücken, um den auto‐
matischen Bremsvorgang zu überge‐
hen.
Einstellungen
Die Einstellungen können im Menü
Auffahr-Warnung der Fahrzeugper‐
sonalisierung geändert werden
3 137.Störung
Ist ein Systemservice erforderlich,
wird im Driver Information Center
(DIC) eine Meldung angezeigt.
Arbeitet das System nicht ordnungs‐
gemäß, werden Fahrzeugmeldungen im DIC angezeigt.
Fahrzeugmeldungen 3 131.

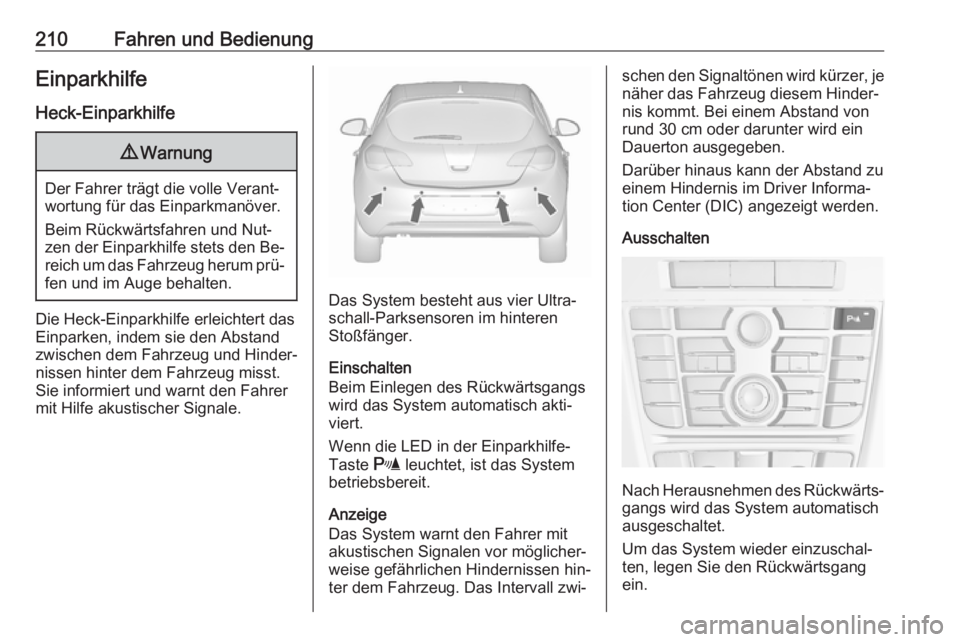

210Fahren und BedienungEinparkhilfe
Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und Nut‐
zen der Einparkhilfe stets den Be‐ reich um das Fahrzeug herum prü‐
fen und im Auge behalten.
Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mit Hilfe akustischer Signale.
Das System besteht aus vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.
Anzeige
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter dem Fahrzeug. Das Intervall zwi‐
schen den Signaltönen wird kürzer, je
näher das Fahrzeug diesem Hinder‐
nis kommt. Bei einem Abstand von
rund 30 cm oder darunter wird ein
Dauerton ausgegeben.
Darüber hinaus kann der Abstand zu
einem Hindernis im Driver Informa‐
tion Center (DIC) angezeigt werden.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird das System automatisch
ausgeschaltet.
Um das System wieder einzuschal‐ ten, legen Sie den Rückwärtsgang ein.

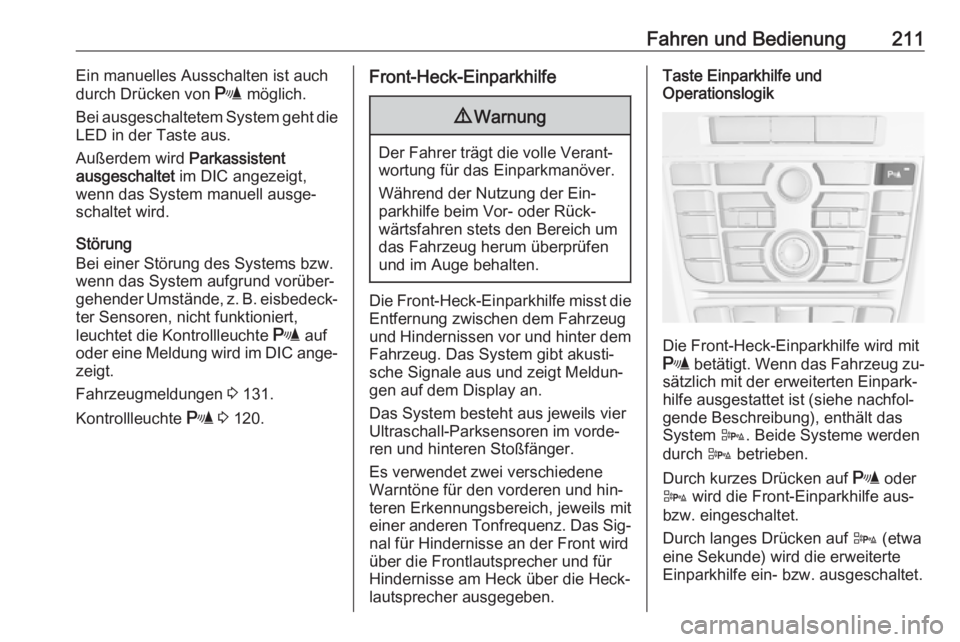

Fahren und Bedienung211Ein manuelles Ausschalten ist auch
durch Drücken von r möglich.
Bei ausgeschaltetem System geht die
LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im DIC angezeigt,
wenn das System manuell ausge‐
schaltet wird.
Störung
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände, z. B. eisbedeck‐ ter Sensoren, nicht funktioniert,
leuchtet die Kontrollleuchte r auf
oder eine Meldung wird im DIC ange‐
zeigt.
Fahrzeugmeldungen 3 131.
Kontrollleuchte r 3 120.Front-Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der Ein‐
parkhilfe beim Vor- oder Rück‐
wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Das System gibt akusti‐
sche Signale aus und zeigt Meldun‐
gen auf dem Display an.
Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hin‐
teren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz. Das Sig‐ nal für Hindernisse an der Front wird
über die Frontlautsprecher und für
Hindernisse am Heck über die Heck‐
lautsprecher ausgegeben.
Taste Einparkhilfe und
Operationslogik
Die Front-Heck-Einparkhilfe wird mit
r betätigt. Wenn das Fahrzeug zu‐
sätzlich mit der erweiterten Einpark‐
hilfe ausgestattet ist (siehe nachfol‐
gende Beschreibung), enthält das
System D. Beide Systeme werden
durch D betrieben.
Durch kurzes Drücken auf r oder
D wird die Front-Einparkhilfe aus-
bzw. eingeschaltet.
Durch langes Drücken auf D (etwa
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet.

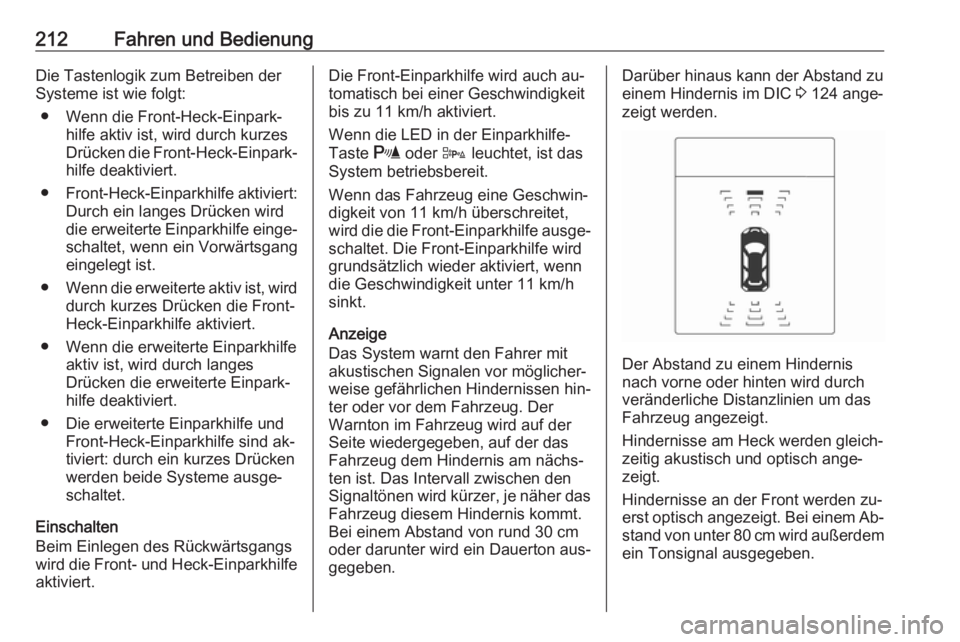

212Fahren und BedienungDie Tastenlogik zum Betreiben der
Systeme ist wie folgt:
● Wenn die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐ hilfe deaktiviert.
● Front-Heck-Einparkhilfe aktiviert:
Durch ein langes Drücken wird
die erweiterte Einparkhilfe einge‐
schaltet, wenn ein Vorwärtsgang
eingelegt ist.
● Wenn die erweiterte aktiv ist, wird
durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
● Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes
Drücken die erweiterte Einpark‐ hilfe deaktiviert.
● Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind ak‐tiviert: durch ein kurzes Drücken
werden beide Systeme ausge‐
schaltet.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird die Front- und Heck-Einparkhilfe aktiviert.Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit
bis zu 11 km/h aktiviert.
Wenn die LED in der Einparkhilfe-
Taste r oder D leuchtet, ist das
System betriebsbereit.
Wenn das Fahrzeug eine Geschwin‐
digkeit von 11 km/h überschreitet,
wird die die Front-Einparkhilfe ausge‐
schaltet. Die Front-Einparkhilfe wird
grundsätzlich wieder aktiviert, wenn
die Geschwindigkeit unter 11 km/h
sinkt.
Anzeige
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter oder vor dem Fahrzeug. Der
Warnton im Fahrzeug wird auf der
Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton aus‐
gegeben.Darüber hinaus kann der Abstand zu
einem Hindernis im DIC 3 124 ange‐
zeigt werden.
Der Abstand zu einem Hindernis
nach vorne oder hinten wird durch
veränderliche Distanzlinien um das
Fahrzeug angezeigt.
Hindernisse am Heck werden gleich‐
zeitig akustisch und optisch ange‐
zeigt.
Hindernisse an der Front werden zu‐
erst optisch angezeigt. Bei einem Ab‐
stand von unter 80 cm wird außerdem
ein Tonsignal ausgegeben.

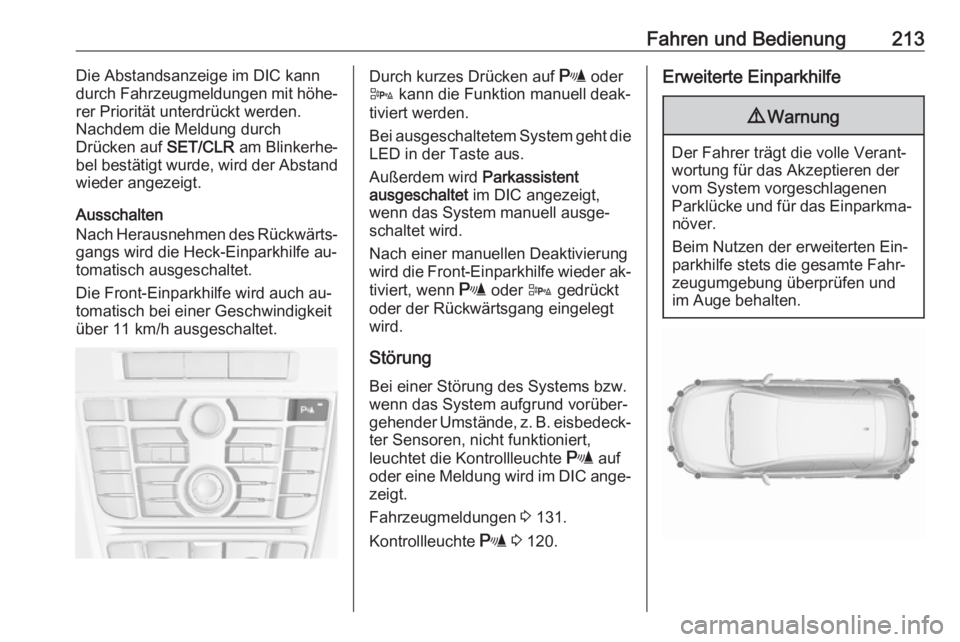

Fahren und Bedienung213Die Abstandsanzeige im DIC kann
durch Fahrzeugmeldungen mit höhe‐
rer Priorität unterdrückt werden.
Nachdem die Meldung durch
Drücken auf SET/CLR am Blinkerhe‐
bel bestätigt wurde, wird der Abstand wieder angezeigt.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird die Heck-Einparkhilfe au‐
tomatisch ausgeschaltet.
Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit
über 11 km/h ausgeschaltet.Durch kurzes Drücken auf r oder
D kann die Funktion manuell deak‐
tiviert werden.
Bei ausgeschaltetem System geht die LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im DIC angezeigt,
wenn das System manuell ausge‐
schaltet wird.
Nach einer manuellen Deaktivierung
wird die Front-Einparkhilfe wieder ak‐
tiviert, wenn r oder D gedrückt
oder der Rückwärtsgang eingelegt wird.
Störung Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände, z. B. eisbedeck‐
ter Sensoren, nicht funktioniert,
leuchtet die Kontrollleuchte r auf
oder eine Meldung wird im DIC ange‐ zeigt.
Fahrzeugmeldungen 3 131.
Kontrollleuchte r 3 120.Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten Ein‐
parkhilfe stets die gesamte Fahr‐
zeugumgebung überprüfen und
im Auge behalten.

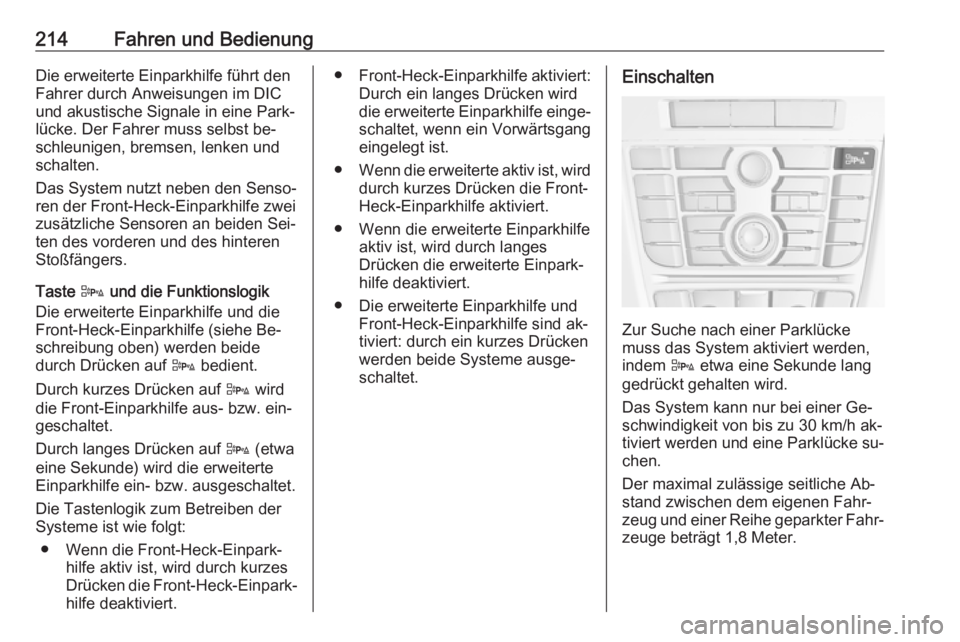

214Fahren und BedienungDie erweiterte Einparkhilfe führt den
Fahrer durch Anweisungen im DIC und akustische Signale in eine Park‐
lücke. Der Fahrer muss selbst be‐
schleunigen, bremsen, lenken und schalten.
Das System nutzt neben den Senso‐
ren der Front-Heck-Einparkhilfe zwei
zusätzliche Sensoren an beiden Sei‐ ten des vorderen und des hinteren
Stoßfängers.
Taste D und die Funktionslogik
Die erweiterte Einparkhilfe und die Front-Heck-Einparkhilfe (siehe Be‐
schreibung oben) werden beide
durch Drücken auf D bedient.
Durch kurzes Drücken auf D wird
die Front-Einparkhilfe aus- bzw. ein‐
geschaltet.
Durch langes Drücken auf D (etwa
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet.
Die Tastenlogik zum Betreiben der
Systeme ist wie folgt:
● Wenn die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐ hilfe deaktiviert.● Front-Heck-Einparkhilfe aktiviert:
Durch ein langes Drücken wird
die erweiterte Einparkhilfe einge‐
schaltet, wenn ein Vorwärtsgang eingelegt ist.
● Wenn die erweiterte aktiv ist, wird
durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
● Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes
Drücken die erweiterte Einpark‐ hilfe deaktiviert.
● Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind ak‐tiviert: durch ein kurzes Drücken
werden beide Systeme ausge‐
schaltet.Einschalten
Zur Suche nach einer Parklücke
muss das System aktiviert werden,
indem D etwa eine Sekunde lang
gedrückt gehalten wird.
Das System kann nur bei einer Ge‐
schwindigkeit von bis zu 30 km/h ak‐
tiviert werden und eine Parklücke su‐
chen.
Der maximal zulässige seitliche Ab‐
stand zwischen dem eigenen Fahr‐
zeug und einer Reihe geparkter Fahr‐
zeuge beträgt 1,8 Meter.

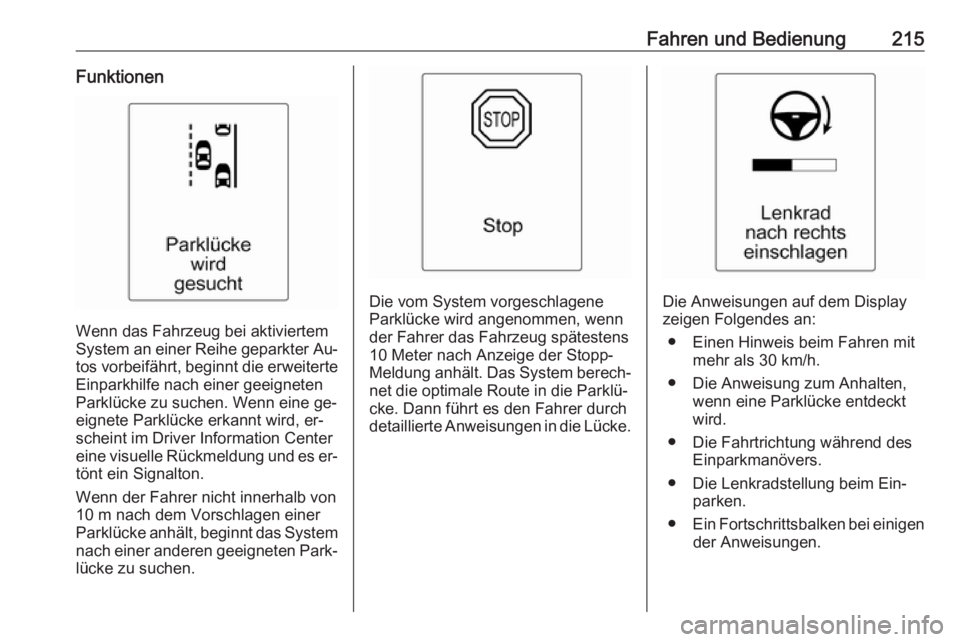

Fahren und Bedienung215Funktionen
Wenn das Fahrzeug bei aktiviertem
System an einer Reihe geparkter Au‐ tos vorbeifährt, beginnt die erweiterte
Einparkhilfe nach einer geeigneten
Parklücke zu suchen. Wenn eine ge‐
eignete Parklücke erkannt wird, er‐
scheint im Driver Information Center
eine visuelle Rückmeldung und es er‐ tönt ein Signalton.
Wenn der Fahrer nicht innerhalb von
10 m nach dem Vorschlagen einer
Parklücke anhält, beginnt das System nach einer anderen geeigneten Park‐lücke zu suchen.
Die vom System vorgeschlagene
Parklücke wird angenommen, wenn
der Fahrer das Fahrzeug spätestens
10 Meter nach Anzeige der Stopp-
Meldung anhält. Das System berech‐
net die optimale Route in die Parklü‐
cke. Dann führt es den Fahrer durch
detaillierte Anweisungen in die Lücke.Die Anweisungen auf dem Display zeigen Folgendes an:
● Einen Hinweis beim Fahren mit mehr als 30 km/h.
● Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird.
● Die Fahrtrichtung während des Einparkmanövers.
● Die Lenkradstellung beim Ein‐ parken.
● Ein Fortschrittsbalken bei einigen
der Anweisungen.

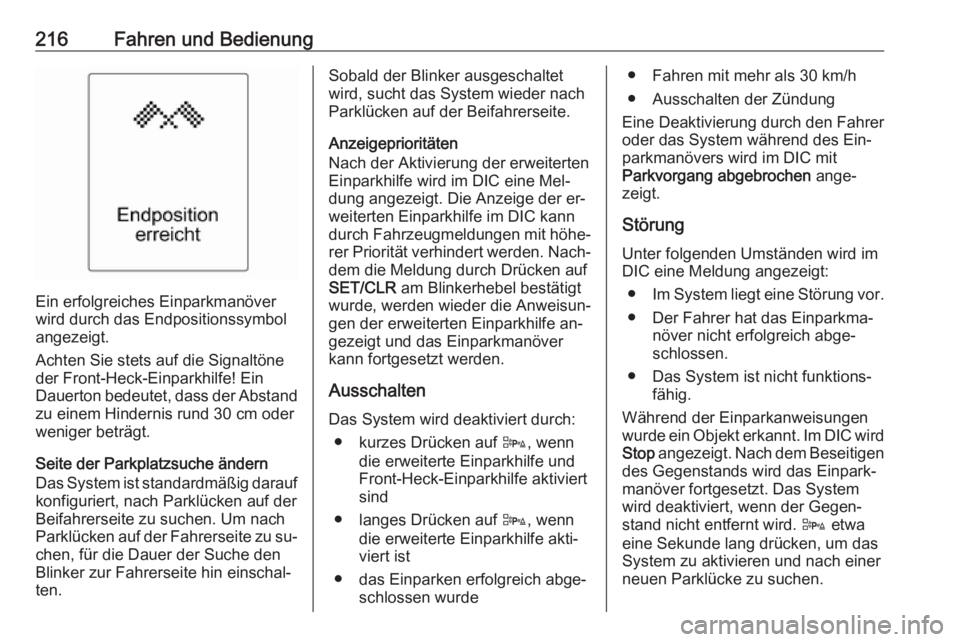

216Fahren und Bedienung
Ein erfolgreiches Einparkmanöver
wird durch das Endpositionssymbol
angezeigt.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton bedeutet, dass der Abstand zu einem Hindernis rund 30 cm oderweniger beträgt.
Seite der Parkplatzsuche ändern Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um nach
Parklücken auf der Fahrerseite zu su‐
chen, für die Dauer der Suche den
Blinker zur Fahrerseite hin einschal‐
ten.
Sobald der Blinker ausgeschaltet
wird, sucht das System wieder nach
Parklücken auf der Beifahrerseite.
Anzeigeprioritäten
Nach der Aktivierung der erweiterten
Einparkhilfe wird im DIC eine Mel‐
dung angezeigt. Die Anzeige der er‐
weiterten Einparkhilfe im DIC kann
durch Fahrzeugmeldungen mit höhe‐ rer Priorität verhindert werden. Nach‐
dem die Meldung durch Drücken auf
SET/CLR am Blinkerhebel bestätigt
wurde, werden wieder die Anweisun‐
gen der erweiterten Einparkhilfe an‐
gezeigt und das Einparkmanöver
kann fortgesetzt werden.
Ausschalten Das System wird deaktiviert durch: ● kurzes Drücken auf D, wenn
die erweiterte Einparkhilfe und
Front-Heck-Einparkhilfe aktiviert
sind
● langes Drücken auf D, wenn
die erweiterte Einparkhilfe akti‐
viert ist
● das Einparken erfolgreich abge‐ schlossen wurde● Fahren mit mehr als 30 km/h
● Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des Ein‐
parkmanövers wird im DIC mit
Parkvorgang abgebrochen ange‐
zeigt.
Störung Unter folgenden Umständen wird im
DIC eine Meldung angezeigt:
● Im System liegt eine Störung vor.
● Der Fahrer hat das Einparkma‐ növer nicht erfolgreich abge‐
schlossen.
● Das System ist nicht funktions‐ fähig.
Während der Einparkanweisungen
wurde ein Objekt erkannt. Im DIC wird Stop angezeigt. Nach dem Beseitigen
des Gegenstands wird das Einpark‐
manöver fortgesetzt. Das System
wird deaktiviert, wenn der Gegen‐
stand nicht entfernt wird. D etwa
eine Sekunde lang drücken, um das
System zu aktivieren und nach einer
neuen Parklücke zu suchen.

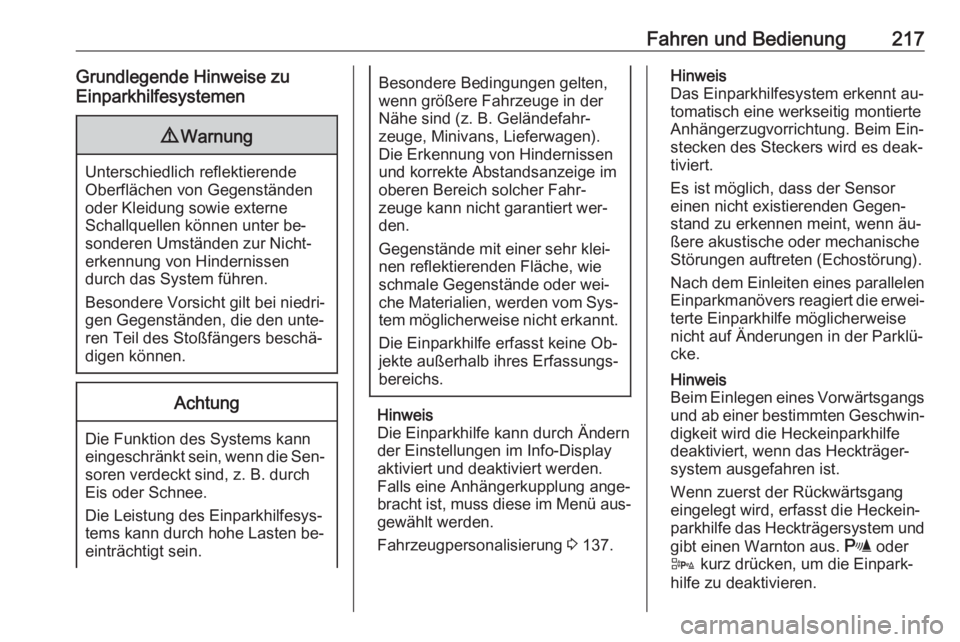

Fahren und Bedienung217Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder wei‐
che Materialien, werden vom Sys‐ tem möglicherweise nicht erkannt.
Die Einparkhilfe erfasst keine Ob‐
jekte außerhalb ihres Erfassungs‐
bereichs.
Hinweis
Die Einparkhilfe kann durch Ändern
der Einstellungen im Info-Display
aktiviert und deaktiviert werden.
Falls eine Anhängerkupplung ange‐ bracht ist, muss diese im Menü aus‐ gewählt werden.
Fahrzeugpersonalisierung 3 137.
Hinweis
Das Einparkhilfesystem erkennt au‐
tomatisch eine werkseitig montierte
Anhängerzugvorrichtung. Beim Ein‐
stecken des Steckers wird es deak‐
tiviert.
Es ist möglich, dass der Sensor
einen nicht existierenden Gegen‐
stand zu erkennen meint, wenn äu‐
ßere akustische oder mechanische
Störungen auftreten (Echostörung).
Nach dem Einleiten eines parallelen
Einparkmanövers reagiert die erwei‐ terte Einparkhilfe möglicherweise
nicht auf Änderungen in der Parklü‐
cke.
Hinweis
Beim Einlegen eines Vorwärtsgangs
und ab einer bestimmten Geschwin‐ digkeit wird die Heckeinparkhilfe
deaktiviert, wenn das Heckträger‐ system ausgefahren ist.
Wenn zuerst der Rückwärtsgang
eingelegt wird, erfasst die Heckein‐
parkhilfe das Heckträgersystem und
gibt einen Warnton aus. r oder
D kurz drücken, um die Einpark‐
hilfe zu deaktivieren.

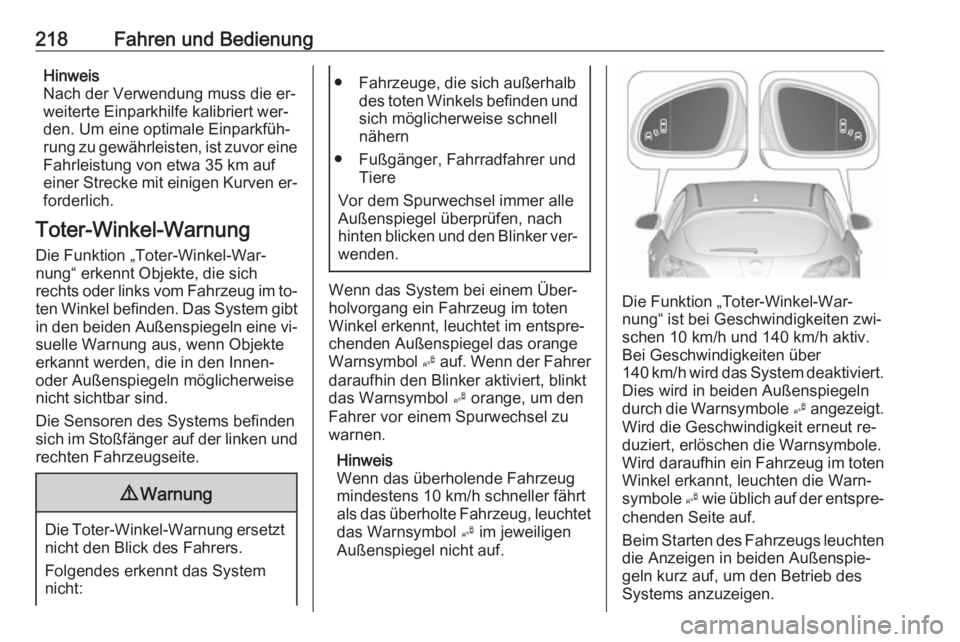

218Fahren und BedienungHinweis
Nach der Verwendung muss die er‐
weiterte Einparkhilfe kalibriert wer‐
den. Um eine optimale Einparkfüh‐
rung zu gewährleisten, ist zuvor eine
Fahrleistung von etwa 35 km auf
einer Strecke mit einigen Kurven er‐ forderlich.
Toter-Winkel-Warnung
Die Funktion „Toter-Winkel-War‐
nung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im to‐
ten Winkel befinden. Das System gibt
in den beiden Außenspiegeln eine vi‐ suelle Warnung aus, wenn Objekte
erkannt werden, die in den Innen-
oder Außenspiegeln möglicherweise
nicht sichtbar sind.
Die Sensoren des Systems befinden
sich im Stoßfänger auf der linken und
rechten Fahrzeugseite.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐
wenden.
Wenn das System bei einem Über‐ holvorgang ein Fahrzeug im toten
Winkel erkennt, leuchtet im entspre‐
chenden Außenspiegel das orange
Warnsymbol B auf. Wenn der Fahrer
daraufhin den Blinker aktiviert, blinkt
das Warnsymbol B orange, um den
Fahrer vor einem Spurwechsel zu
warnen.
Hinweis
Wenn das überholende Fahrzeug
mindestens 10 km/h schneller fährt
als das überholte Fahrzeug, leuchtet das Warnsymbol B im jeweiligen
Außenspiegel nicht auf.Die Funktion „Toter-Winkel-War‐
nung“ ist bei Geschwindigkeiten zwi‐
schen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert. Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut re‐
duziert, erlöschen die Warnsymbole.
Wird daraufhin ein Fahrzeug im toten
Winkel erkannt, leuchten die Warn‐
symbole B wie üblich auf der entspre‐
chenden Seite auf.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐geln kurz auf, um den Betrieb des
Systems anzuzeigen.
