OPEL ASTRA J 2016 Manual de Instruções (in Portugues)

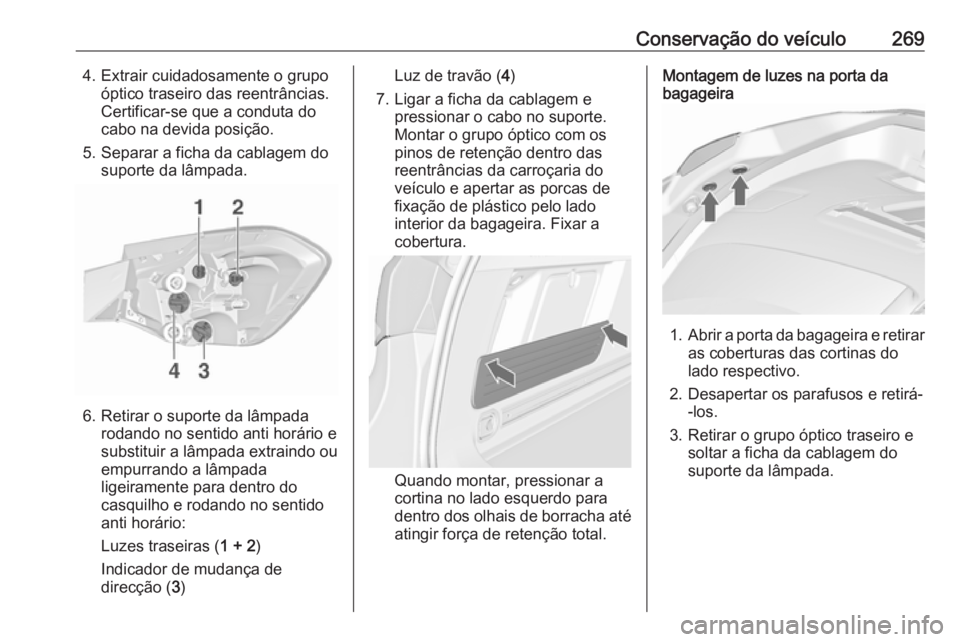

Conservação do veículo2694. Extrair cuidadosamente o grupoóptico traseiro das reentrâncias.
Certificar-se que a conduta do
cabo na devida posição.
5. Separar a ficha da cablagem do suporte da lâmpada.
6. Retirar o suporte da lâmpadarodando no sentido anti horário e
substituir a lâmpada extraindo ou
empurrando a lâmpada
ligeiramente para dentro do
casquilho e rodando no sentido
anti horário:
Luzes traseiras ( 1 + 2)
Indicador de mudança de
direcção ( 3)
Luz de travão ( 4)
7. Ligar a ficha da cablagem e pressionar o cabo no suporte.
Montar o grupo óptico com os
pinos de retenção dentro das
reentrâncias da carroçaria do
veículo e apertar as porcas de
fixação de plástico pelo lado
interior da bagageira. Fixar a
cobertura.
Quando montar, pressionar a
cortina no lado esquerdo para
dentro dos olhais de borracha até atingir força de retenção total.
Montagem de luzes na porta da
bagageira
1. Abrir a porta da bagageira e retirar
as coberturas das cortinas do
lado respectivo.
2. Desapertar os parafusos e retirá- -los.
3. Retirar o grupo óptico traseiro e soltar a ficha da cablagem do
suporte da lâmpada.

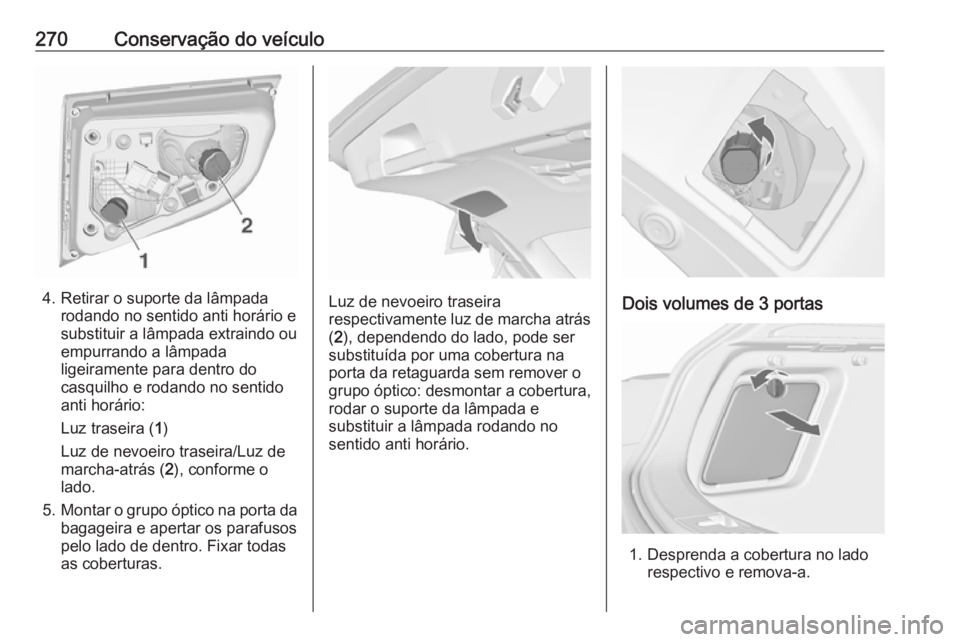

270Conservação do veículo
4. Retirar o suporte da lâmpadarodando no sentido anti horário e
substituir a lâmpada extraindo ou
empurrando a lâmpada
ligeiramente para dentro do
casquilho e rodando no sentido
anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de
marcha-atrás ( 2), conforme o
lado.
5. Montar o grupo óptico na porta da
bagageira e apertar os parafusos
pelo lado de dentro. Fixar todas
as coberturas.Luz de nevoeiro traseira
respectivamente luz de marcha atrás ( 2 ), dependendo do lado, pode ser
substituída por uma cobertura na
porta da retaguarda sem remover o
grupo óptico: desmontar a cobertura,
rodar o suporte da lâmpada e
substituir a lâmpada rodando no
sentido anti horário.Dois volumes de 3 portas
1. Desprenda a cobertura no lado respectivo e remova-a.

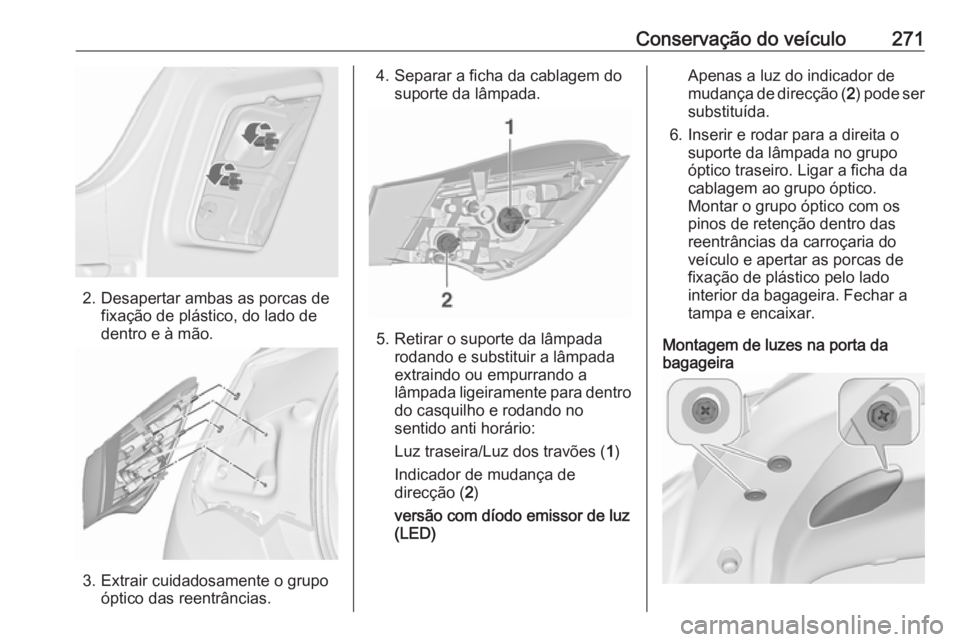

Conservação do veículo271
2. Desapertar ambas as porcas defixação de plástico, do lado de
dentro e à mão.
3. Extrair cuidadosamente o grupo óptico das reentrâncias.
4. Separar a ficha da cablagem dosuporte da lâmpada.
5. Retirar o suporte da lâmpada rodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro
do casquilho e rodando no
sentido anti horário:
Luz traseira/Luz dos travões ( 1)
Indicador de mudança de
direcção ( 2)
versão com díodo emissor de luz
(LED)
Apenas a luz do indicador de
mudança de direcção ( 2) pode ser
substituída.
6. Inserir e rodar para a direita o suporte da lâmpada no grupo
óptico traseiro. Ligar a ficha da
cablagem ao grupo óptico.
Montar o grupo óptico com os
pinos de retenção dentro das
reentrâncias da carroçaria do
veículo e apertar as porcas de
fixação de plástico pelo lado
interior da bagageira. Fechar a
tampa e encaixar.
Montagem de luzes na porta da
bagageira

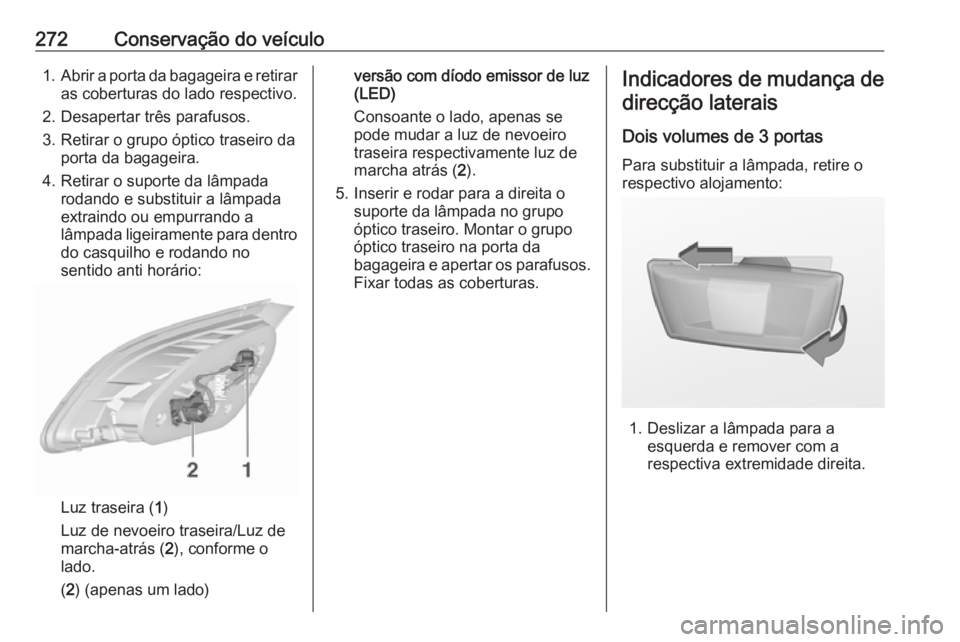

272Conservação do veículo1.Abrir a porta da bagageira e retirar
as coberturas do lado respectivo.
2. Desapertar três parafusos.
3. Retirar o grupo óptico traseiro da porta da bagageira.
4. Retirar o suporte da lâmpada rodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro
do casquilho e rodando no sentido anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de
marcha-atrás ( 2), conforme o
lado.
( 2 ) (apenas um lado)
versão com díodo emissor de luz
(LED)
Consoante o lado, apenas se
pode mudar a luz de nevoeiro
traseira respectivamente luz de
marcha atrás ( 2).
5. Inserir e rodar para a direita o suporte da lâmpada no grupo
óptico traseiro. Montar o grupo
óptico traseiro na porta da
bagageira e apertar os parafusos.
Fixar todas as coberturas.Indicadores de mudança de
direcção laterais
Dois volumes de 3 portas Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para a esquerda e remover com arespectiva extremidade direita.

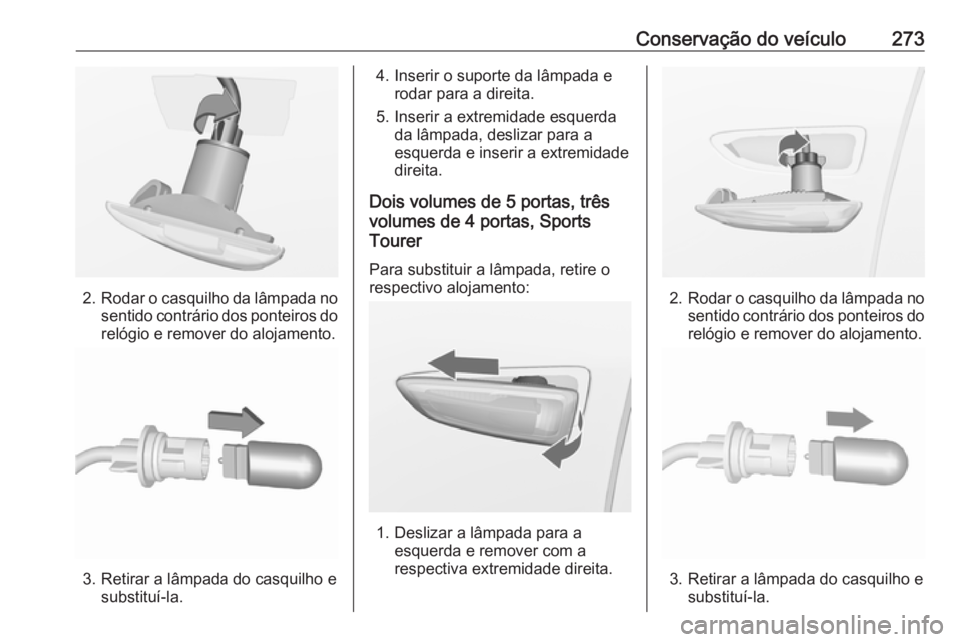

Conservação do veículo273
2.Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Dois volumes de 5 portas, três
volumes de 4 portas, Sports
Tourer
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para a esquerda e remover com arespectiva extremidade direita.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.

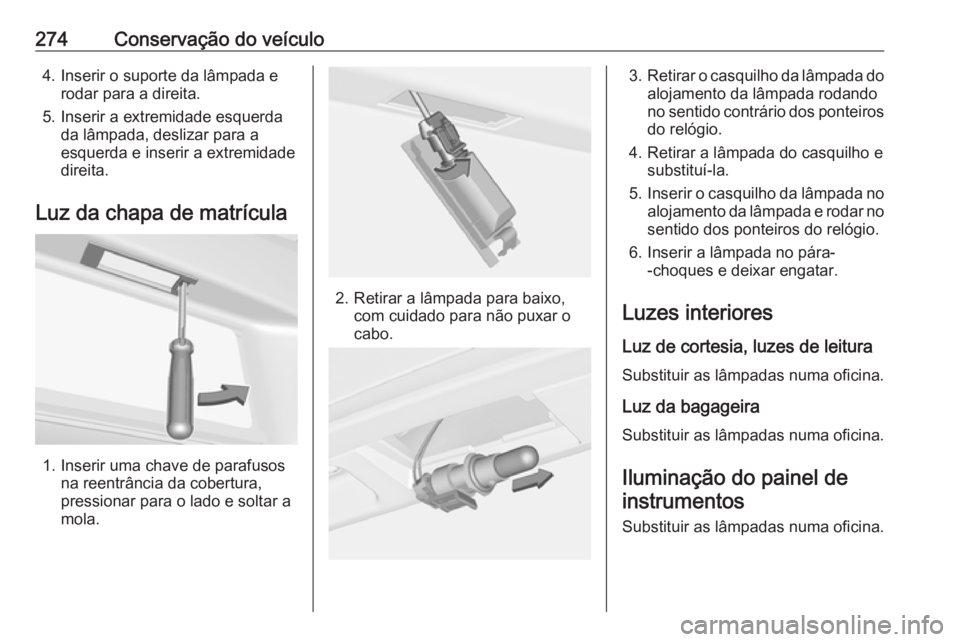

274Conservação do veículo4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola.
2. Retirar a lâmpada para baixo, com cuidado para não puxar o
cabo.
3. Retirar o casquilho da lâmpada do
alojamento da lâmpada rodando
no sentido contrário dos ponteiros do relógio.
4. Retirar a lâmpada do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
6. Inserir a lâmpada no pára- -choques e deixar engatar.
Luzes interiores
Luz de cortesia, luzes de leitura Substituir as lâmpadas numa oficina.
Luz da bagageira
Substituir as lâmpadas numa oficina.
Iluminação do painel deinstrumentos
Substituir as lâmpadas numa oficina.

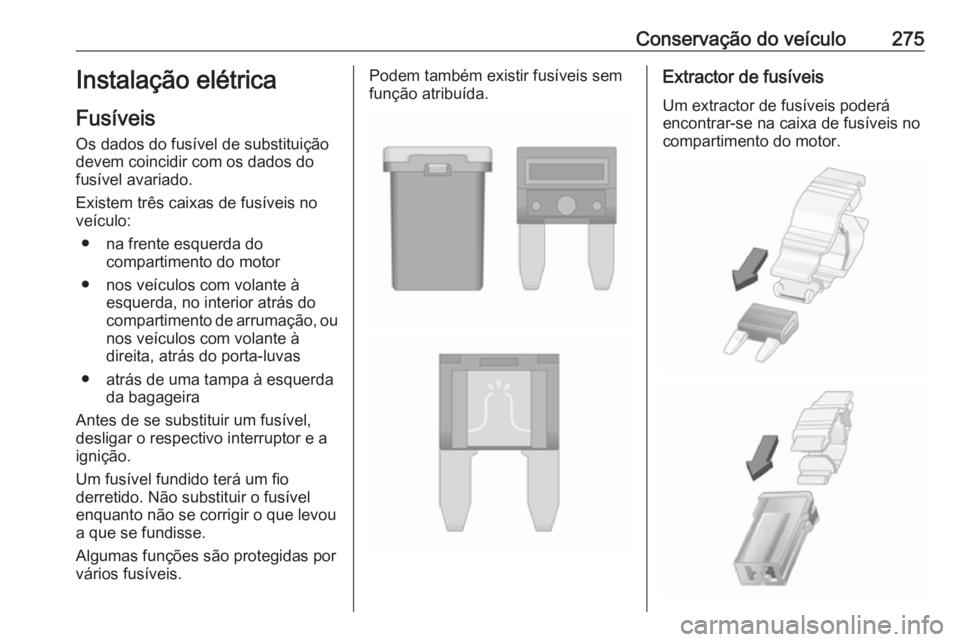

Conservação do veículo275Instalação elétrica
Fusíveis Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
● na frente esquerda do compartimento do motor
● nos veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou nos veículos com volante à
direita, atrás do porta-luvas
● atrás de uma tampa à esquerda da bagageira
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.
Um fusível fundido terá um fio
derretido. Não substituir o fusível
enquanto não se corrigir o que levou
a que se fundisse.
Algumas funções são protegidas por vários fusíveis.Podem também existir fusíveis sem
função atribuída.Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.

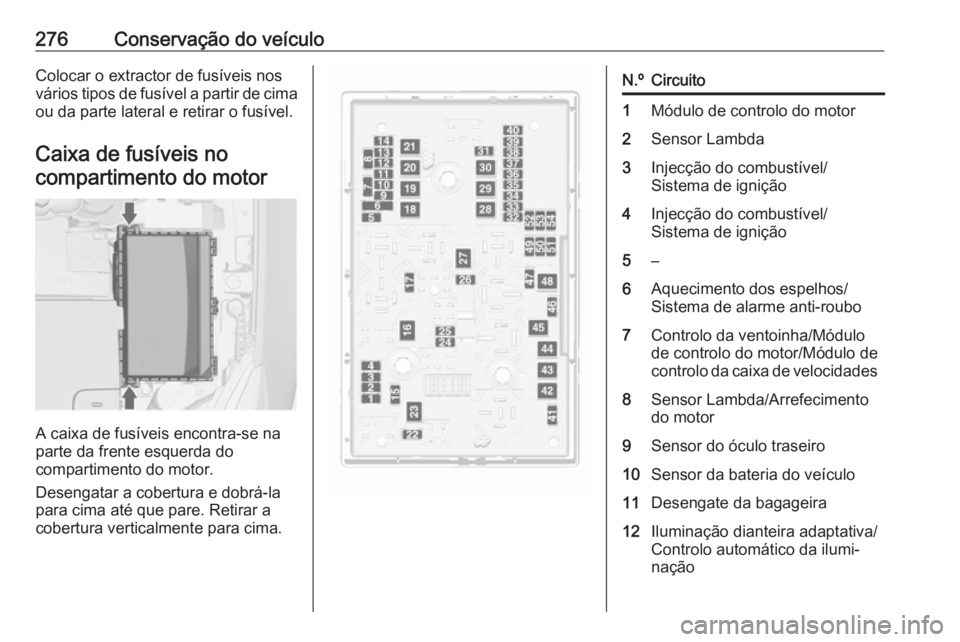

276Conservação do veículoColocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis nocompartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.
N.ºCircuito1Módulo de controlo do motor2Sensor Lambda3Injecção do combustível/
Sistema de ignição4Injecção do combustível/
Sistema de ignição5–6Aquecimento dos espelhos/
Sistema de alarme anti-roubo7Controlo da ventoinha/Módulo
de controlo do motor/Módulo de
controlo da caixa de velocidades8Sensor Lambda/Arrefecimento
do motor9Sensor do óculo traseiro10Sensor da bateria do veículo11Desengate da bagageira12Iluminação dianteira adaptativa/
Controlo automático da ilumi‐
nação

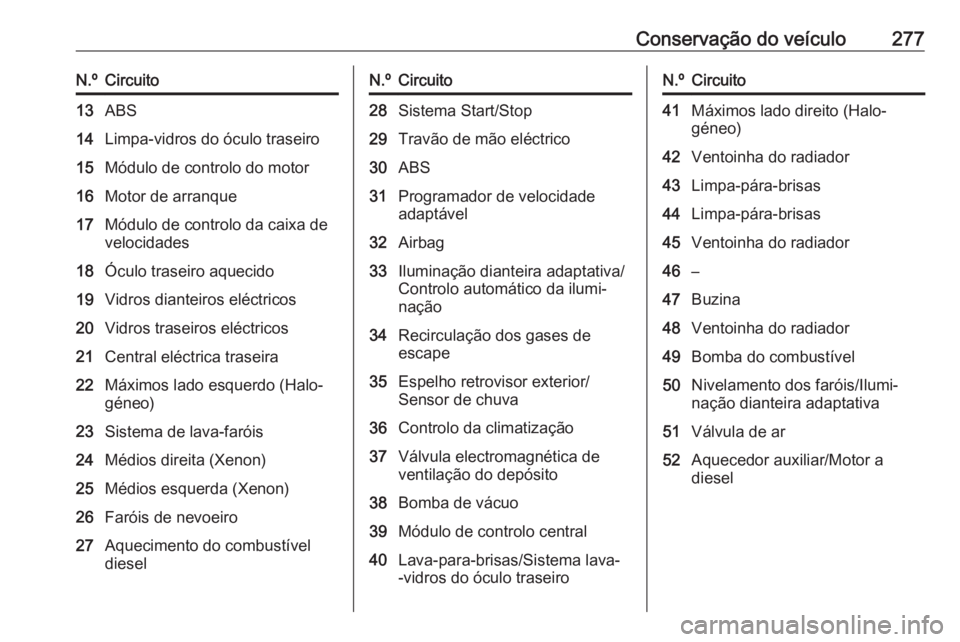

Conservação do veículo277N.ºCircuito13ABS14Limpa-vidros do óculo traseiro15Módulo de controlo do motor16Motor de arranque17Módulo de controlo da caixa de
velocidades18Óculo traseiro aquecido19Vidros dianteiros eléctricos20Vidros traseiros eléctricos21Central eléctrica traseira22Máximos lado esquerdo (Halo‐
géneo)23Sistema de lava-faróis24Médios direita (Xenon)25Médios esquerda (Xenon)26Faróis de nevoeiro27Aquecimento do combustível
dieselN.ºCircuito28Sistema Start/Stop29Travão de mão eléctrico30ABS31Programador de velocidade
adaptável32Airbag33Iluminação dianteira adaptativa/
Controlo automático da ilumi‐
nação34Recirculação dos gases de
escape35Espelho retrovisor exterior/
Sensor de chuva36Controlo da climatização37Válvula electromagnética de
ventilação do depósito38Bomba de vácuo39Módulo de controlo central40Lava-para-brisas/Sistema lava-
-vidros do óculo traseiroN.ºCircuito41Máximos lado direito (Halo‐
géneo)42Ventoinha do radiador43Limpa-pára-brisas44Limpa-pára-brisas45Ventoinha do radiador46–47Buzina48Ventoinha do radiador49Bomba do combustível50Nivelamento dos faróis/Ilumi‐
nação dianteira adaptativa51Válvula de ar52Aquecedor auxiliar/Motor a
diesel

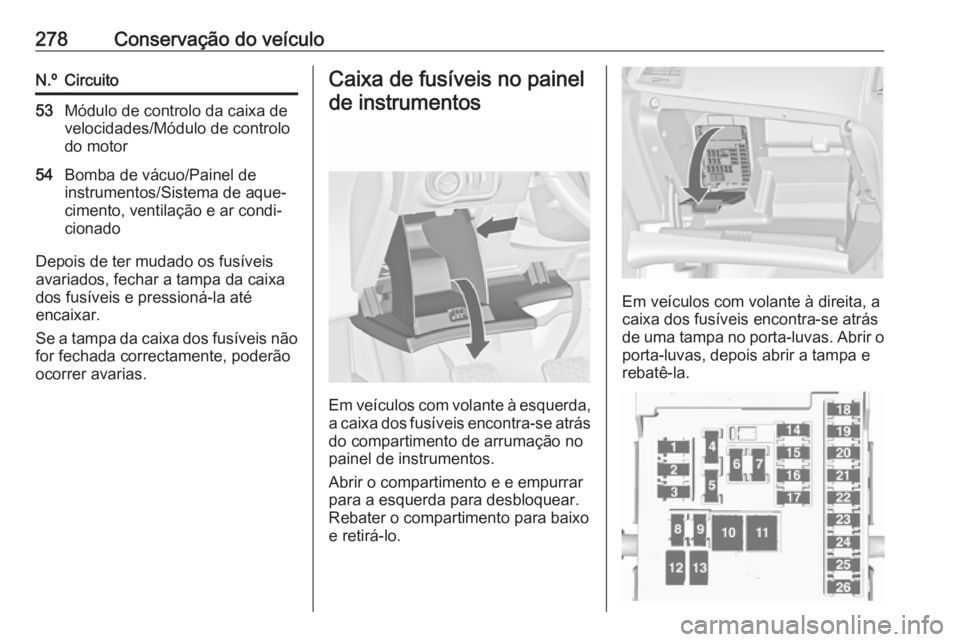

278Conservação do veículoN.ºCircuito53Módulo de controlo da caixa de
velocidades/Módulo de controlo
do motor54Bomba de vácuo/Painel de
instrumentos/Sistema de aque‐
cimento, ventilação e ar condi‐
cionado
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Caixa de fusíveis no painel
de instrumentos
Em veículos com volante à esquerda,
a caixa dos fusíveis encontra-se atrás do compartimento de arrumação no
painel de instrumentos.
Abrir o compartimento e e empurrar
para a esquerda para desbloquear.
Rebater o compartimento para baixo
e retirá-lo.
Em veículos com volante à direita, a
caixa dos fusíveis encontra-se atrás
de uma tampa no porta-luvas. Abrir o
porta-luvas, depois abrir a tampa e
rebatê-la.
