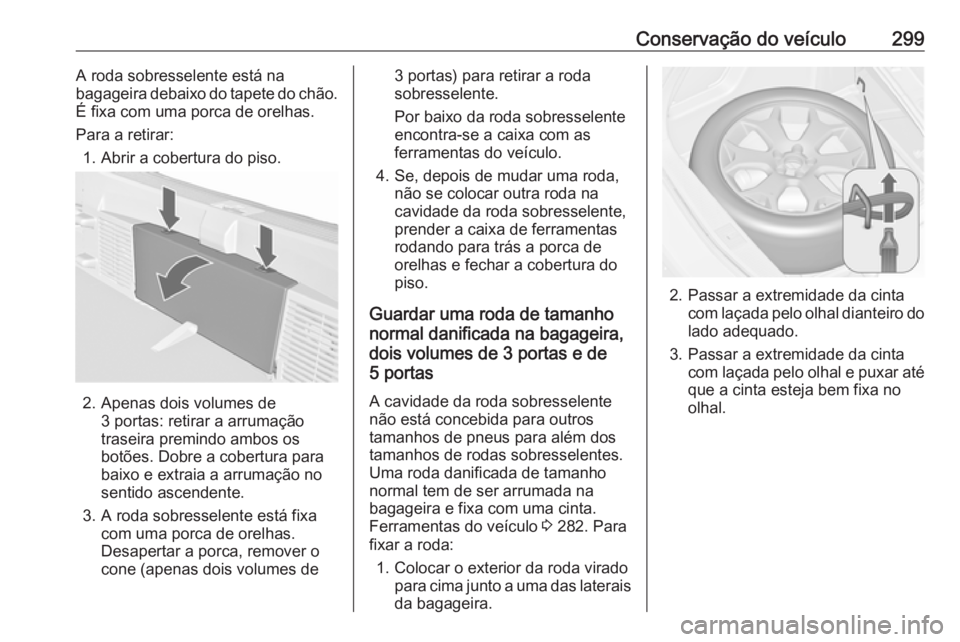

Conservação do veículo299A roda sobresselente está na
bagageira debaixo do tapete do chão.
É fixa com uma porca de orelhas.
Para a retirar: 1. Abrir a cobertura do piso.
2. Apenas dois volumes de 3 portas: retirar a arrumação
traseira premindo ambos os
botões. Dobre a cobertura para
baixo e extraia a arrumação no
sentido ascendente.
3. A roda sobresselente está fixa com uma porca de orelhas.
Desapertar a porca, remover o
cone (apenas dois volumes de
3 portas) para retirar a roda
sobresselente.
Por baixo da roda sobresselente
encontra-se a caixa com as
ferramentas do veículo.
4. Se, depois de mudar uma roda, não se colocar outra roda na
cavidade da roda sobresselente,
prender a caixa de ferramentas
rodando para trás a porca de
orelhas e fechar a cobertura do
piso.
Guardar uma roda de tamanho
normal danificada na bagageira,
dois volumes de 3 portas e de
5 portas
A cavidade da roda sobresselente
não está concebida para outros
tamanhos de pneus para além dos
tamanhos de rodas sobresselentes.
Uma roda danificada de tamanho normal tem de ser arrumada na
bagageira e fixa com uma cinta.
Ferramentas do veículo 3 282. Para
fixar a roda:
1. Colocar o exterior da roda virado para cima junto a uma das lateraisda bagageira.
2. Passar a extremidade da cinta com laçada pelo olhal dianteiro do
lado adequado.
3. Passar a extremidade da cinta com laçada pelo olhal e puxar atéque a cinta esteja bem fixa no
olhal.

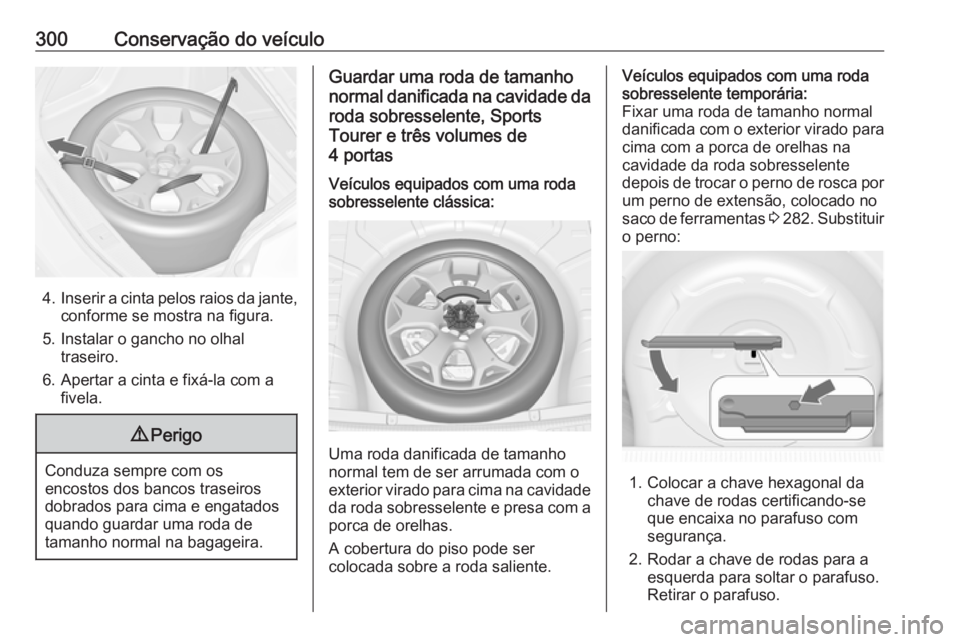

300Conservação do veículo
4.Inserir a cinta pelos raios da jante,
conforme se mostra na figura.
5. Instalar o gancho no olhal traseiro.
6. Apertar a cinta e fixá-la com a fivela.
9 Perigo
Conduza sempre com os
encostos dos bancos traseiros
dobrados para cima e engatados
quando guardar uma roda de
tamanho normal na bagageira.
Guardar uma roda de tamanho
normal danificada na cavidade da roda sobresselente, Sports
Tourer e três volumes de
4 portasVeículos equipados com uma roda
sobresselente clássica:
Uma roda danificada de tamanho
normal tem de ser arrumada com o exterior virado para cima na cavidade
da roda sobresselente e presa com a porca de orelhas.
A cobertura do piso pode ser
colocada sobre a roda saliente.
Veículos equipados com uma roda
sobresselente temporária:
Fixar uma roda de tamanho normal
danificada com o exterior virado para
cima com a porca de orelhas na
cavidade da roda sobresselente
depois de trocar o perno de rosca por um perno de extensão, colocado no
saco de ferramentas 3 282 . Substituir
o perno:
1. Colocar a chave hexagonal da chave de rodas certificando-se
que encaixa no parafuso com
segurança.
2. Rodar a chave de rodas para a esquerda para soltar o parafuso.
Retirar o parafuso.

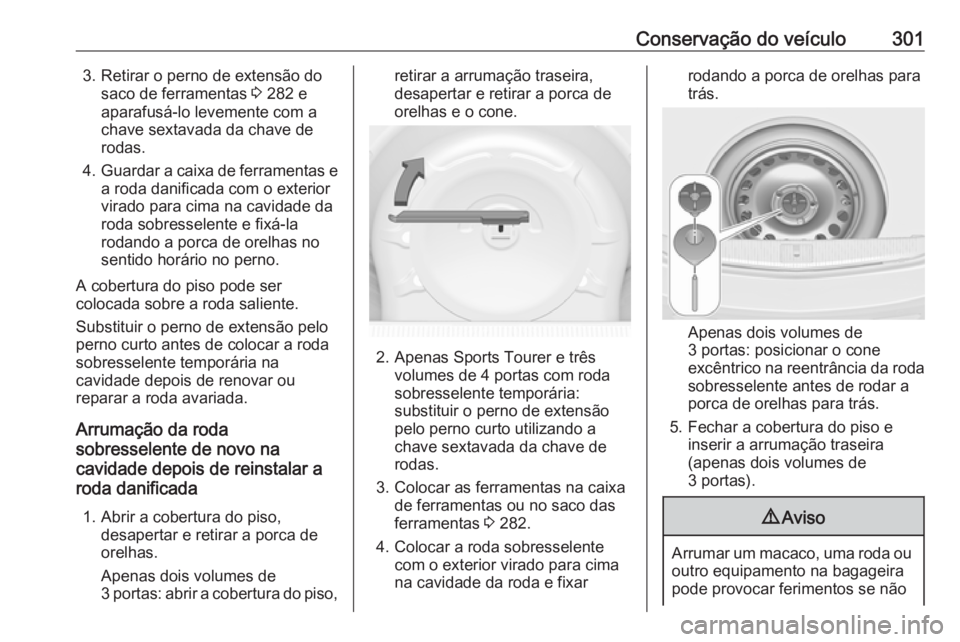

Conservação do veículo3013. Retirar o perno de extensão dosaco de ferramentas 3 282 e
aparafusá-lo levemente com a
chave sextavada da chave de
rodas.
4. Guardar a caixa de ferramentas e
a roda danificada com o exterior
virado para cima na cavidade da
roda sobresselente e fixá-la
rodando a porca de orelhas no
sentido horário no perno.
A cobertura do piso pode ser
colocada sobre a roda saliente.
Substituir o perno de extensão pelo
perno curto antes de colocar a roda
sobresselente temporária na
cavidade depois de renovar ou
reparar a roda avariada.
Arrumação da roda
sobresselente de novo na
cavidade depois de reinstalar a
roda danificada
1. Abrir a cobertura do piso, desapertar e retirar a porca de
orelhas.
Apenas dois volumes de
3 portas: abrir a cobertura do piso,retirar a arrumação traseira,
desapertar e retirar a porca de
orelhas e o cone.
2. Apenas Sports Tourer e três volumes de 4 portas com roda
sobresselente temporária:
substituir o perno de extensão
pelo perno curto utilizando a
chave sextavada da chave de
rodas.
3. Colocar as ferramentas na caixa de ferramentas ou no saco das
ferramentas 3 282.
4. Colocar a roda sobresselente com o exterior virado para cima
na cavidade da roda e fixar
rodando a porca de orelhas para
trás.
Apenas dois volumes de
3 portas: posicionar o cone
excêntrico na reentrância da roda sobresselente antes de rodar aporca de orelhas para trás.
5. Fechar a cobertura do piso e inserir a arrumação traseira
(apenas dois volumes de
3 portas).
9 Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não

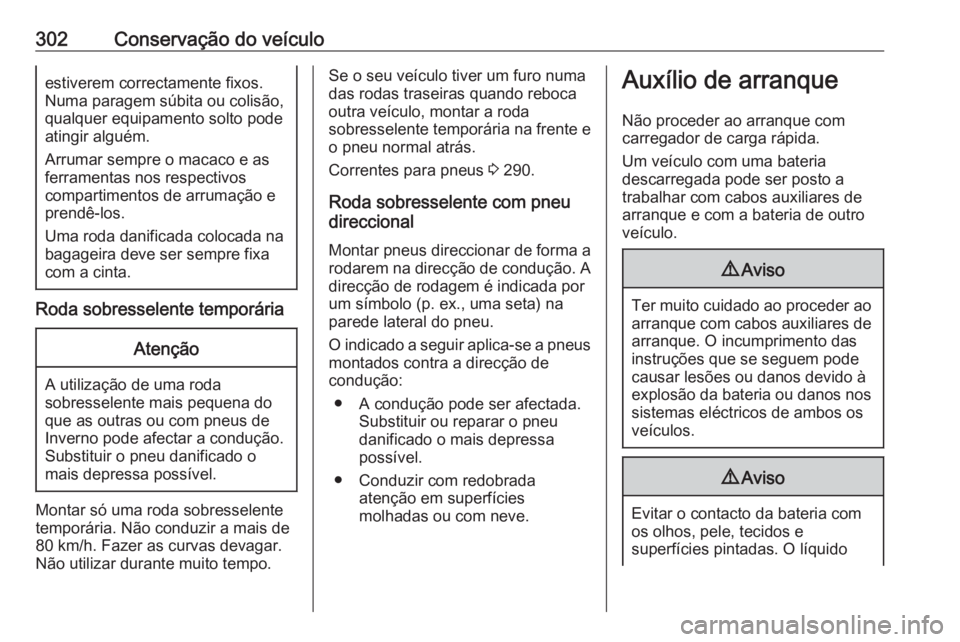

302Conservação do veículoestiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrumar sempre o macaco e as
ferramentas nos respectivos
compartimentos de arrumação e
prendê-los.
Uma roda danificada colocada na
bagageira deve ser sempre fixa
com a cinta.
Roda sobresselente temporária
Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.
Se o seu veículo tiver um furo numadas rodas traseiras quando reboca
outra veículo, montar a roda
sobresselente temporária na frente e
o pneu normal atrás.
Correntes para pneus 3 290.
Roda sobresselente com pneu
direccional
Montar pneus direccionar de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex., uma seta) na parede lateral do pneu.
O indicado a seguir aplica-se a pneus montados contra a direcção de
condução:
● A condução pode ser afectada. Substituir ou reparar o pneu
danificado o mais depressa
possível.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.Auxílio de arranque
Não proceder ao arranque com
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido

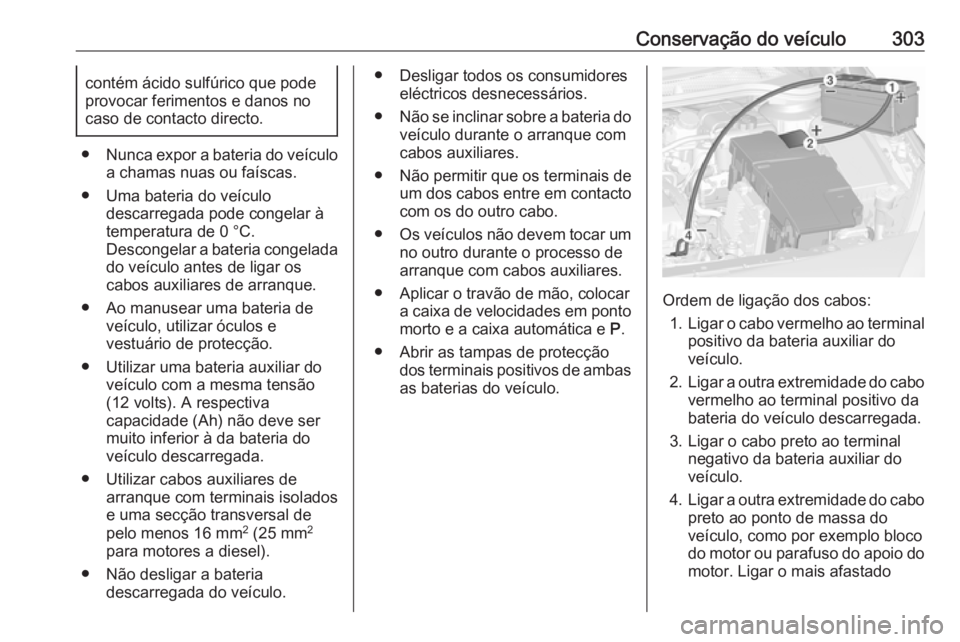

Conservação do veículo303contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria do veículo
a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar à
temperatura de 0 °C.
Descongelar a bateria congelada do veículo antes de ligar os
cabos auxiliares de arranque.
● Ao manusear uma bateria de veículo, utilizar óculos e
vestuário de protecção.
● Utilizar uma bateria auxiliar do veículo com a mesma tensão
(12 volts). A respectiva
capacidade (Ah) não deve ser
muito inferior à da bateria do
veículo descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e uma secção transversal de
pelo menos 16 mm 2
(25 mm 2
para motores a diesel).
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidoreseléctricos desnecessários.
● Não se inclinar sobre a bateria do
veículo durante o arranque com
cabos auxiliares.
● Não permitir que os terminais de um dos cabos entre em contacto
com os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão de mão, colocar a caixa de velocidades em pontomorto e a caixa automática e P.
● Abrir as tampas de protecção dos terminais positivos de ambas
as baterias do veículo.
Ordem de ligação dos cabos:
1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar do
veículo.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo dabateria do veículo descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar do
veículo.
4. Ligar a outra extremidade do cabo
preto ao ponto de massa do
veículo, como por exemplo bloco
do motor ou parafuso do apoio do motor. Ligar o mais afastado

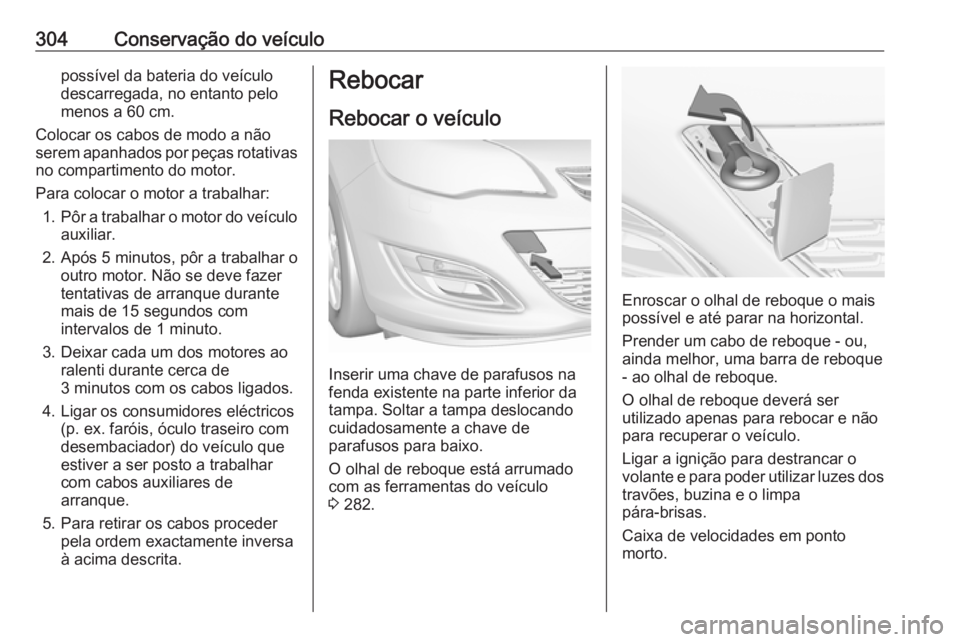

304Conservação do veículopossível da bateria do veículo
descarregada, no entanto pelo
menos a 60 cm.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.
2. Após 5 minutos, pôr a trabalhar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.
3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo
Inserir uma chave de parafusos na
fenda existente na parte inferior da
tampa. Soltar a tampa deslocando
cuidadosamente a chave de
parafusos para baixo.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 282.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque - ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar o
volante e para poder utilizar luzes dos
travões, buzina e o limpa
pára-brisas.
Caixa de velocidades em ponto
morto.

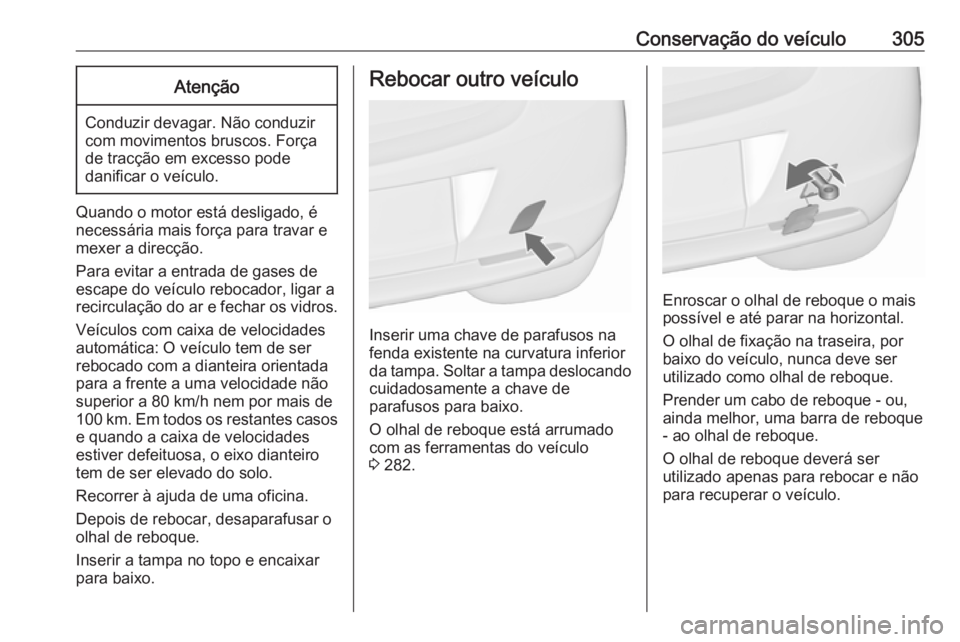

Conservação do veículo305Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar os vidros.
Veículos com caixa de velocidades
automática: O veículo tem de ser
rebocado com a dianteira orientada para a frente a uma velocidade não
superior a 80 km/h nem por mais de
100 km. Em todos os restantes casos
e quando a caixa de velocidades
estiver defeituosa, o eixo dianteiro
tem de ser elevado do solo.
Recorrer à ajuda de uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa no topo e encaixar
para baixo.
Rebocar outro veículo
Inserir uma chave de parafusos na
fenda existente na curvatura inferior
da tampa. Soltar a tampa deslocando cuidadosamente a chave de
parafusos para baixo.
O olhal de reboque está arrumado com as ferramentas do veículo
3 282.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
O olhal de fixação na traseira, por
baixo do veículo, nunca deve ser
utilizado como olhal de reboque.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque
- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.

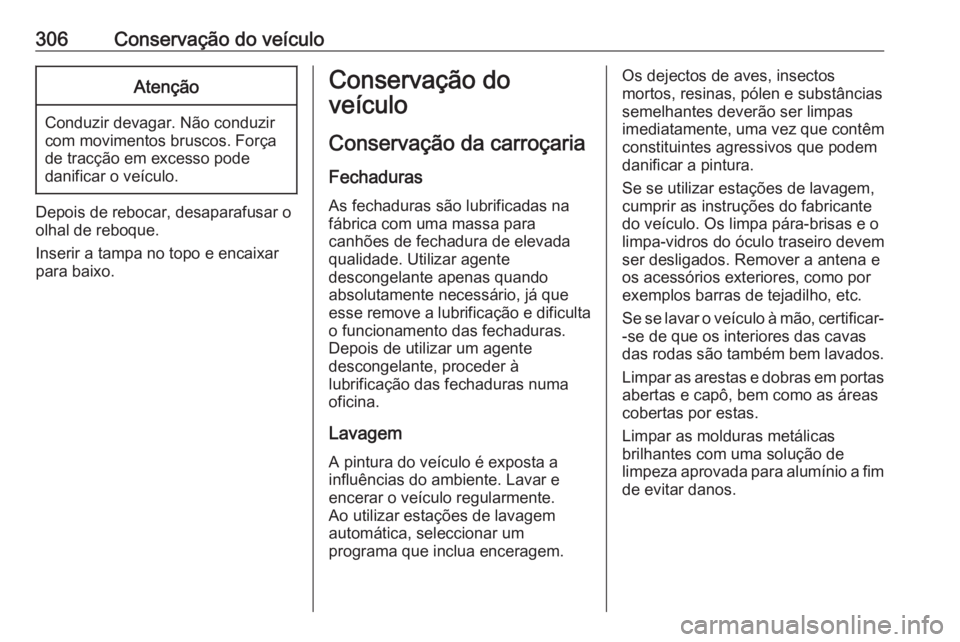

306Conservação do veículoAtenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa no topo e encaixar
para baixo.
Conservação do
veículo
Conservação da carroçaria
Fechaduras
As fechaduras são lubrificadas na
fábrica com uma massa para
canhões de fechadura de elevada
qualidade. Utilizar agente
descongelante apenas quando
absolutamente necessário, já que
esse remove a lubrificação e dificulta
o funcionamento das fechaduras.
Depois de utilizar um agente
descongelante, proceder à
lubrificação das fechaduras numa oficina.
Lavagem
A pintura do veículo é exposta a influências do ambiente. Lavar e
encerar o veículo regularmente.
Ao utilizar estações de lavagem
automática, seleccionar um
programa que inclua enceragem.Os dejectos de aves, insectos
mortos, resinas, pólen e substâncias
semelhantes deverão ser limpas
imediatamente, uma vez que contêm constituintes agressivos que podem
danificar a pintura.
Se se utilizar estações de lavagem,
cumprir as instruções do fabricante
do veículo. Os limpa pára-brisas e o
limpa-vidros do óculo traseiro devem
ser desligados. Remover a antena e
os acessórios exteriores, como por
exemplos barras de tejadilho, etc.
Se se lavar o veículo à mão, certificar- -se de que os interiores das cavas
das rodas são também bem lavados.
Limpar as arestas e dobras em portas
abertas e capô, bem como as áreas
cobertas por estas.
Limpar as molduras metálicas
brilhantes com uma solução de
limpeza aprovada para alumínio a fim de evitar danos.

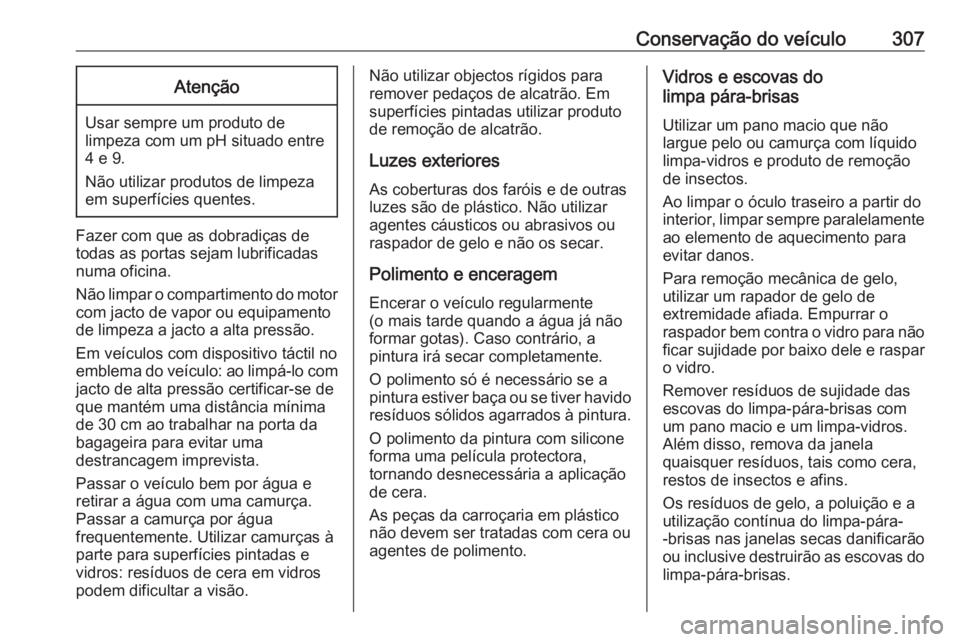

Conservação do veículo307Atenção
Usar sempre um produto de
limpeza com um pH situado entre 4 e 9.
Não utilizar produtos de limpeza
em superfícies quentes.
Fazer com que as dobradiças de
todas as portas sejam lubrificadas
numa oficina.
Não limpar o compartimento do motor com jacto de vapor ou equipamento
de limpeza a jacto a alta pressão.
Em veículos com dispositivo táctil no
emblema do veículo: ao limpá-lo com
jacto de alta pressão certificar-se de
que mantém uma distância mínima
de 30 cm ao trabalhar na porta da
bagageira para evitar uma
destrancagem imprevista.
Passar o veículo bem por água e
retirar a água com uma camurça.
Passar a camurça por água
frequentemente. Utilizar camurças à
parte para superfícies pintadas e
vidros: resíduos de cera em vidros
podem dificultar a visão.
Não utilizar objectos rígidos para
remover pedaços de alcatrão. Em
superfícies pintadas utilizar produto
de remoção de alcatrão.
Luzes exteriores As coberturas dos faróis e de outras
luzes são de plástico. Não utilizar
agentes cáusticos ou abrasivos ou
raspador de gelo e não os secar.
Polimento e enceragem Encerar o veículo regularmente
(o mais tarde quando a água já não
formar gotas). Caso contrário, a
pintura irá secar completamente.
O polimento só é necessário se a
pintura estiver baça ou se tiver havido
resíduos sólidos agarrados à pintura.
O polimento da pintura com silicone
forma uma película protectora,
tornando desnecessária a aplicação de cera.
As peças da carroçaria em plástico
não devem ser tratadas com cera ou
agentes de polimento.Vidros e escovas do
limpa pára-brisas
Utilizar um pano macio que não
largue pelo ou camurça com líquido
limpa-vidros e produto de remoção
de insectos.
Ao limpar o óculo traseiro a partir do
interior, limpar sempre paralelamente
ao elemento de aquecimento para
evitar danos.
Para remoção mecânica de gelo, utilizar um rapador de gelo de
extremidade afiada. Empurrar o
raspador bem contra o vidro para não
ficar sujidade por baixo dele e raspar o vidro.
Remover resíduos de sujidade das escovas do limpa-pára-brisas com
um pano macio e um limpa-vidros.
Além disso, remova da janela
quaisquer resíduos, tais como cera,
restos de insectos e afins.
Os resíduos de gelo, a poluição e a
utilização contínua do limpa-pára-
-brisas nas janelas secas danificarão
ou inclusive destruirão as escovas do
limpa-pára-brisas.

308Conservação do veículoTeto de abrir
Nunca limpar com solventes ou
agentes abrasivos, combustíveis,
meios agressivos (p. ex. diluente,
soluções com acetona, etc.), meios
ácidos ou muito alcalinos ou
esponjas abrasivas. Não aplique cera ou agentes de polimento no tecto deabrir.
Teto de abrir
Nunca limpar com solventes ou
agentes abrasivos, combustíveis,
meios agressivos (p. ex. diluente,
soluções com acetona, etc.), meios
ácidos ou muito alcalinos ou
esponjas abrasivas. Não aplique cera ou agentes de polimento no tecto deabrir.
Jantes e pneus
Não utilizar dispositivos de limpeza a jacto a alta pressão.
Limpar as jantes com um produto de limpeza de jantes de pH neutro.
As jantes são pintadas e podem ser
tratadas com os mesmos produtos
utilizados para a carroçaria.Danos na pintura
Rectificar pequenos danos na pintura
com uma caneta de retoque antes
que apareça ferrugem. Áreas de
maiores danos ou com ferrugem
devem ser reparadas por uma
oficina.
Substrutura Algumas áreas da substrutura do
veículo têm um revestimento em PVC
enquanto outras áreas críticas
possuem uma camada de cera de
protecção durável.
Depois de a substrutura ser lavada,
verificar a substrutura e aplicar cera
se necessário.
Materiais de borracha/betume podem
danificar a camada de PVC. Os
trabalhos na substrutura devem ser
realizados numa oficina.
Antes e depois do Inverno, lavar a
substrutura e verificar a camada de
cera de protecção.Sistema de gás liquefeito9 Perigo
O gás liquefeito é mais pesado do
que o ar e pode juntar-se em
pontos de acumulação.
Num fosso, ter cuidado ao
executar trabalhos na parte
inferior da carroçaria.
Para trabalhos de pintura e quando
for utilizada uma estufa de secagem
a uma temperatura superior a 60 °C,
o depósito de gás liquefeito deve ser
retirado.
Não fazer quaisquer modificações ao
sistema de gás liquefeito.
Equipamento para reboque Não limpar a barra da esfera de
acoplamento com um jacto de vapor
ou equipamento de limpeza a jacto a
alta pressão.
