Conduite et utilisation219DéfaillanceUn message apparaît sur le DIC lors‐
que :
● Le système présente une défail‐ lance.
● Le conducteur n'effectue pas avec succès l'ensemble de la
manœuvre de stationnement.
● Le système n'est pas opération‐ nel.
Si un objet est détecté au cours des
instructions de stationnement, Arrêt
est affiché sur le DIC. Le retrait de l'objet entraînera la reprise de la ma‐
nœuvre de stationnement. Si l'objet
n'est pas enlevé, le système est dés‐
activé. Appuyer sur D pendant en‐
viron une seconde pour activer le sys‐ tème et rechercher une nouvelle
place de stationnement.Remarques de base sur les
systèmes d'aide au
stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de pa‐
rasites peuvent, dans des condi‐
tions particulières, empêcher le
système de reconnaître des obs‐
tacles.
Une attention particulière doit être
accordée aux obstacles bas qui peuvent endommager la partie in‐férieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la pré‐ sence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de dis‐ tance correcte dans la partie su‐
périeure de ces véhicules ne peu‐
vent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de
détection.
Remarque
Pour activer et désactiver le système d'aide au stationnement, il convient
de modifier les réglages dans
l'affichage d'informations. Si un atte‐
lage de remorque est fixé, il doit être sélectionné dans le menu.
Personnalisation du véhicule 3 138.

220Conduite et utilisationRemarque
Le système d'aide au stationnement
détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Il peut arriver que le capteur détecte un objet qui n'existe pas (écho para‐
site), en raison de perturbations ex‐
ternes acoustiques ou mécaniques.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace de
stationnement après avoir com‐
mencé la manœuvre de stationne‐
ment en créneau.
Remarque
En cas d'engagement d'un rapport
de marche avant et de dépassement d'une certaine vitesse, le système
d'aide au stationnement arrière est
désactivé lorsque le système de
transport arrière est déployé.
Si la marche arrière est engagée en
premier lieu, le système d'aide au
stationnement détecte le système
de transport arrière et émet un signalsonore. Appuyer brièvement sur
r ou D pour désactiver le sys‐
tème d'aide au stationnement.
Remarque
Après production, le système
avancé d'assistance au stationne‐
ment nécessite un étalonnage. Pour un guidage de stationnement opti‐
mal, une distance de conduite mini‐
male de 35 km, notamment un cer‐
tain nombre de virages, est néces‐
saire.
Alerte d'angle mort latéral Le système d'alerte d'angle mort la‐
téral détecte et rapporte les objets
d'un côté ou de l'autre du véhicule,
dans une zone spécifiée « d'angle
mort ». Le système présente une
alerte visuelle dans chaque rétrovi‐
seur extérieur en cas de détection
d'objets qui pourraient ne pas être vi‐ sibles dans les rétroviseurs intérieurs
et extérieurs.
Les capteurs du système sont situés
dans le pare-chocs des côtés gauche
et droit et du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :
● les véhicules hors de la zone d'angle mort qui approchent ra‐
pidement
● les piétons, cyclistes ou ani‐ maux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur approprié. Si
le conducteur utilise alors le cligno‐
tant, le symbole d'avertissement B
commence à clignoter comme un
avertissement pour ne pas changer
de file.

Conduite et utilisation221Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
d'avertissement B du rétroviseur ex‐
térieur correspondant ne s'allumera
pas.
L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des vi‐ tesses allant de 10 km/h à 140 km/h.
Conduire à une vitesse supérieure à
140 km/h désactive le système, ce qui
est indiqué par les symboles d'aver‐
tissement à faible luminosité B sur les
deux rétroviseurs extérieurs. Ralentir à nouveau éteindra les symboles
d'avertissement. Si un véhicule est
alors détecté dans la zone d'angle
mort, les symboles d'avertissement
B s'allumeront normalement du côté
approprié.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le système est en fonctionnement.
Le système peut être activé ou dés‐
activé dans le menu Réglages de l'af‐
fichage d'informations, personnalisa‐
tion du véhicule 3 138.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur (DIC).
Zones de détection Le capteur du système couvre une
zone d'environ 3 mètres des deux cô‐
tés du véhicule. Cette zone démarre
à chaque rétroviseur et s'étend envi‐
ron jusqu'à 3 mètres vers l'arrière. La
hauteur de la zone est environ entre
0,5 mètre et 2 mètres du sol.
Le système est désactivé si le
véhicule tracte une remorque.L'alerte d'angle mort latéral est con‐
çue pour ignorer les objets stationnai‐
res comme les glissières de sécurité, les poteaux, les bordures de trottoir,
les murs et les poutres. Les véhicules
garés ou les véhicules dans le sens
inverse ne sont pas détectés.
Défaillance
Des alertes manquées occasionnel‐
les peuvent se produire dans des cir‐
constances normales.
L'alerte d'angle mort latéral ne fonc‐
tionne pas lorsque les coins gauche
ou droit du pare-chocs arrière sont re‐ couverts de boue, saletés, neige, gel
ou neige fondue. Instructions de net‐
toyage 3 301.
En cas de défaillance du système ou
si le système ne fonctionne plus en
raison de conditions temporaires, un
message s'affiche sur le DIC. Deman‐
der de l'assistance à un atelier en cas de défaillance permanente.

222Conduite et utilisationCaméra arrière
La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations en couleur.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant à
l'extérieur du champ de vision de
la caméra et des capteurs du sys‐ tème avancé d'assistance au sta‐
tionnement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage d'informations et vérifier la
zone autour et derrière le véhicule
avant d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche ar‐
rière est engagée.
Fonctionnement
La caméra est montée sur la poignée du hayon et a un angle de vision de
130°.
En raison de la position haute de la
caméra, le pare-chocs peut être vu sur l'écran afin de mieux vous guider.
La zone affichée par la caméra est li‐
mitée. La distance de l'image qui s'af‐ fiche sur l'écran est différente de la
distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des in‐
tervalles de 1 mètre projetées sur
l'image pour définir la distance des
objets.
La trajectoire du véhicule est affichée en fonction de l'angle de braquage.

Conduite et utilisation223La fonction peut être désactivée dans
le menu Réglages de l'affichage d'in‐
formations. Personnalisation du
véhicule 3 138.
Symboles d'avertissement
Les symboles d'avertissement sont indiqués comme des triangles 9 sur
l'image affichant les obstacles détec‐ tés par les capteurs arrière du sys‐
tème avancé d'assistance au station‐ nement.
Réglages d'affichageNavi 650/Navi 950 : La luminosité
peut être réglée en appuyant d'abord
sur la bague extérieure du bouton
multifonction, puis en la tournant.
CD 600 : La luminosité peut être ré‐
glée en appuyant d'abord sur le bou‐
ton multifonction, puis en le réglant.
Désactivation
La caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est dépassée ou si la marche arrière n'estplus engagée pendant environ
10 secondes.
La caméra arrière peut être activée
ou désactivée dans le menu Régla‐
ges de l'affichage d'informations. Per‐
sonnalisation du véhicule 3 138.
Défaillance
Les messages de défaillance sont af‐ fichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.La caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des pha‐ res se reflète directement dans la
lentille de la caméra.
● Du gel, de la neige, de la boue ou
tout autre matériau recouvre la
lentille de la caméra. Nettoyer la
lentille, la rincer à l'eau et l'es‐
suyer avec un chiffon doux.
● Le hayon n'est pas correctement fermé.
● L'arrière du véhicule est acci‐ denté.
● Il y a des changements de tem‐ pérature extrêmes.
Assistant pour les panneaux de signalisation
Fonctionnement
L'assistant de détection des pan‐
neaux routiers détecte les panneaux
routiers déterminés via une caméra à l'avant et les affiche dans le centre
d'informations du conducteur (CIC).

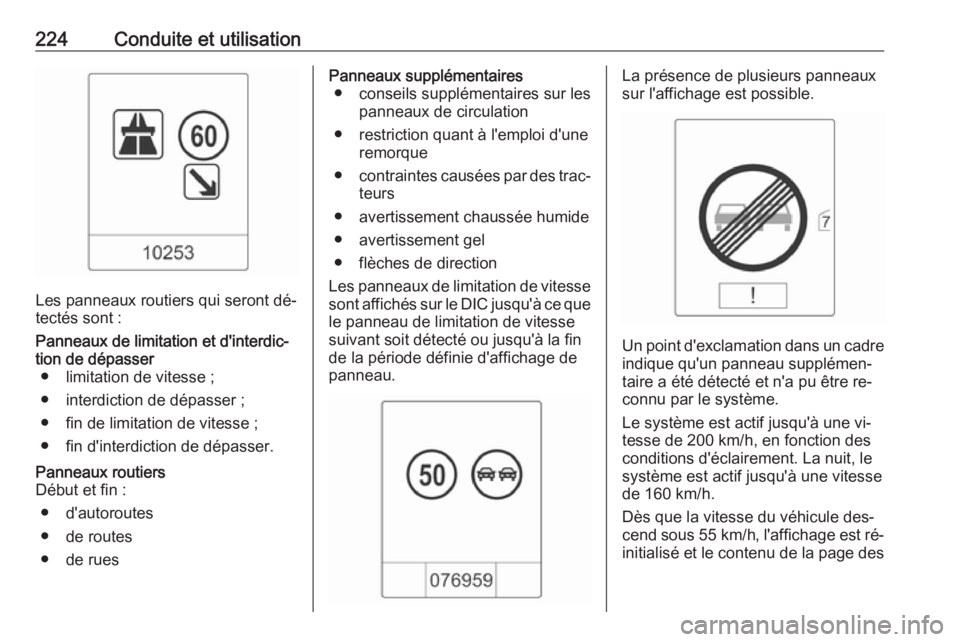

224Conduite et utilisation
Les panneaux routiers qui seront dé‐
tectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ● limitation de vitesse ;
● interdiction de dépasser ;
● fin de limitation de vitesse ;
● fin d'interdiction de dépasser.Panneaux routiers
Début et fin :
● d'autoroutes
● de routes
● de ruesPanneaux supplémentaires ● conseils supplémentaires sur les panneaux de circulation
● restriction quant à l'emploi d'une remorque
● contraintes causées par des trac‐
teurs
● avertissement chaussée humide
● avertissement gel
● flèches de direction
Les panneaux de limitation de vitesse
sont affichés sur le DIC jusqu'à ce que le panneau de limitation de vitesse
suivant soit détecté ou jusqu'à la fin
de la période définie d'affichage de
panneau.La présence de plusieurs panneaux
sur l'affichage est possible.
Un point d'exclamation dans un cadre
indique qu'un panneau supplémen‐
taire a été détecté et n'a pu être re‐
connu par le système.
Le système est actif jusqu'à une vi‐ tesse de 200 km/h, en fonction des
conditions d'éclairement. La nuit, le
système est actif jusqu'à une vitesse
de 160 km/h.
Dès que la vitesse du véhicule des‐
cend sous 55 km/h, l'affichage est ré‐
initialisé et le contenu de la page des

Conduite et utilisation225panneaux routiers sera effacé. La
prochaine indication de vitesse
reconnue sera affichée.
Indication sur l'affichage
Les panneaux routiers s'affichent sur
la page Détection des panneaux
routiers du DIC.
Sélectionner Réglages X en ap‐
puyant sur MENU, puis sélectionner
Détection des panneaux routiers via
la molette de réglage du levier des
clignotants 3 124.
Quand une autre page a été sélec‐
tionnée sur le menu du centre d'infor‐ mations du conducteur et que la page
Détection des panneaux routiers est
à nouveau choisie, le dernier pan‐
neau routier reconnu sera affiché.
Fonction d'alerte
Une fois activée, la limite de vitesse
et les panneaux d'interdiction de dé‐
passer sont affichés comme des aler‐
tes en surimpressions sur le CIC.
La fonction d'alerte peut être activée
ou désactivée dans le menu Régla‐
ges de la page d'assistant de détec‐
tion des panneaux routiers en ap‐
puyant sur SET/CLR sur le levier des
clignotants.

226Conduite et utilisation
Lorsque la page Réglages est affi‐
chée, sélectionner Arrêt pour désac‐
tiver la fonction d'alerte. Réactiver en
sélectionnant Marche.
En mettant le contact, la fonction d'alerte est désactivée.
L'indication en surimpression est affi‐ chée pendant environ 8 secondes
dans le centre d'informations du con‐
ducteur.
Réinitialisation du système
Le contenu de la mémoire des pan‐
neaux routiers peut être effacé du
menu Réglages de la page d'assis‐
tant de détection des panneaux rou‐
tiers en appuyant longuement sur
SET/CLR sur le levier des clignotants.
Une réinitialisation concluante sera
indiquée par un signal sonore et le symbole suivant sera affiché jusqu'àce que le panneau routier suivant soit
détecté.
Dans certains cas, l'assistant de dé‐
tection des panneaux routiers est au‐ tomatiquement réinitialisé par le sys‐
tème.
Défaillance
L'assistant de détection des pan‐ neaux routiers peut ne pas fonction‐
ner correctement quand :
● La zone de pare-brise où la ca‐ méra avant est placée n'est pas
propre.
● Les panneaux routiers sont tota‐ lement ou partiellement recou‐
verts ou sont difficilement identi‐
fiables.
● Les conditions météorologiques sont défavorables, par exemple,
des fortes pluies, de la neige, une
exposition directe au soleil, des
ombres. Dans ce cas Absen.
détect. pann. routier cause
météo s'affiche au centre d'infor‐
mations du conducteur.
● Les panneaux routiers sont mal installés ou sont endommagés.
● Les panneaux routiers ne sont pas conformes à la convention
de Vienne des panneaux routiers (Wiener Übereinkommen über
Straßenverkehrszeichen).

Conduite et utilisation227Avertissement
Le système est conçu pour aider
le conducteur à discerner certains signaux routiers dans une plage
de vitesse donnée. Ne pas ignorer les signaux routiers qui ne sont
pas affichés par le système.
Le système ne détecte pas d'au‐
tres panneaux routiers qui instau‐
rent un limite de vitesse ou qui y
mettent fin.
Ce dispositif particulier ne doit pas vous pousser à adopter un stylede conduite dangereux.
Adapter toujours la vitesse aux
conditions de circulation.
Les systèmes d'aide au conduc‐
teur ne restreignent en aucune fa‐
çon la pleine responsabilité du
conducteur.
Avertissement de
franchissement de ligne
Le système d'avertissement de fran‐
chissement de ligne observe les mar‐
quages au sol entre lesquels le
véhicule se déplace à l'aide d'une ca‐ méra à l'avant. Le système détecte
les changements de file et avertit le
conducteur acoustiquement et visuel‐
lement en cas de changement de file
inattendu.
Les critères de détection d'un chan‐
gement de file inattendu sont :
● Aucune utilisation des cligno‐ tants.
● Aucune utilisation de la pédale de frein.
● Aucune utilisation de l'accéléra‐ teur ou prise de vitesse.
● Aucune manœuvre active du vo‐ lant.
Si le conducteur est actif, aucun aver‐
tissement n'aura lieu.Activation
Le système d'avertissement de fran‐
chissement de ligne est activé en ap‐ puyant sur ). La LED allumée dans
le bouton indique que le système est
activé. Quand le témoin ) du com‐
biné d'instruments s'allume en vert, le
système est prêt à fonctionner.
Le système ne peut fonctionner qu'à
des vitesses de véhicule supérieures
à 56 km/h et si des marquages au sol
sont présents.
Quand le système détecte un chan‐
gement de file inattendu, le témoin )
passe au jaune et clignote. Simulta‐
nément, un signal sonore retentit.

228Conduite et utilisation
Désactivation
Le système est désactivé en ap‐
puyant sur ), ce qui éteint la LED du
bouton.
Le système n'est pas opérationnel à
des vitesses inférieures à 56 km/h.
Défaillance
Le système d'avertissement de fran‐ chissement de ligne peut ne pas fonc‐ tionner correctement si :
● Le pare-brise n'est pas propre.
● Les conditions météorologiques sont défavorables, comme des
fortes pluies, de la neige, une ex‐
position directe au soleil, des om‐ bres.
Le système ne peut pas fonctionner
quand aucun marquage au sol des
bandes de circulation n'est détecté.Carburant
Carburant pour moteurs à essence
Utiliser uniquement du carburant
sans plomb conforme à la norme eu‐
ropéenne EN 228 ou E DIN 51626-1
ou équivalent.
Le moteur est capable de tourner avec du carburant contenant jusqu'à
10% d'éthanol (par exemple du E10).
Utiliser du carburant avec l'indice
d'octane recommandé 3 313.Avertissement
Ne pas utiliser de carburant ou
d'additifs pour carburant conte‐ nant des composés métalliques
tels que des additifs à base de
manganèse. Ceci peut endomma‐ ger le moteur.
