Soins du véhicule2592. Faire tourner la douille dans lesens anti-horaire pour la dégager
et la retirer du réflecteur.
3. Retirer l'ampoule de la douille en tournant dans le sens anti-ho‐
raire.
4. Remplacer et insérer la nouvelle ampoule dans la douille en tour‐
nant dans le sens horaire.
5. Introduire la douille dans le réflec‐
teur et la tourner dans le sens ho‐
raire.
6. Placer le capuchon et le tourner dans le sens horaire.
Feux arrière
Modèle 5 portes

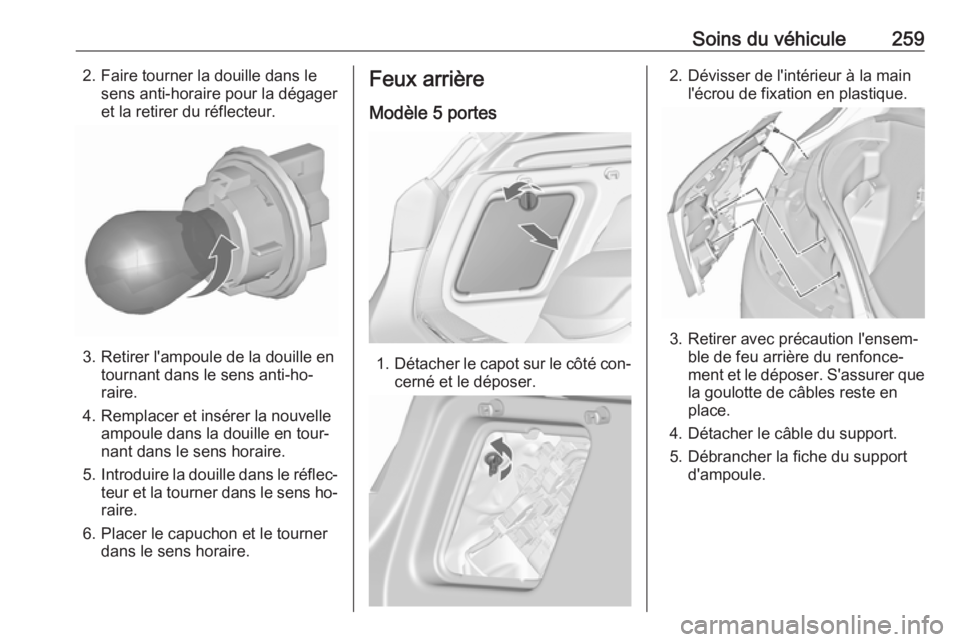

1. Détacher le capot sur le côté con‐
cerné et le déposer.
2. Dévisser de l'intérieur à la main l'écrou de fixation en plastique.
3. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer. S'assurer que la goulotte de câbles reste en
place.
4. Détacher le câble du support.
5. Débrancher la fiche du support d'ampoule.
Page 262 of 365

260Soins du véhicule
6.Dévisser les trois vis avec un tour‐
nevis et déposer le support d'am‐
poule de l'ensemble du feu.
7. Déposer et remplacer l'ampoule en la soulevant ou la poussant lé‐
gèrement dans la douille et la fairetourner dans le sens anti-horaire :
Feu arrière ( 1)
Feu stop ( 2)
Clignotant ( 3)
8. Introduire le support d'ampoule dans l'ensemble de feu arrière etle visser en place. Brancher la fi‐
che et enfoncer le câble dans le
support. Monter l'ensemble du feu
avec les goupilles de retenue
dans les renfoncements de la car‐ rosserie et visser l'écrou de
fixation en plastique par l'intérieur
du coffre.
Fermer le couvercle et l'enclique‐
ter.Ensemble d'éclairage sur le hayon
1. Ouvrir le hayon et déposer le ca‐ pot et les deux caches du côté
concerné.
2. Dévisser et déposer les trois vis. 3. Enlever l'ensemble de feu. S'as‐ surer que la goulotte de câbles
reste en place.
Page 263 of 365

Soins du véhicule261
4. Enfoncer la patte de retenue etenlever le support d'ampoule de
l'ensemble de feu.
5. Déposer et remplacer l'ampoule en la soulevant ou la poussant lé‐
gèrement dans la douille et la fairetourner dans le sens anti-horaire :
Feu arrière ( 1)
Feu antibrouillard arrière/feu de
recul ( 2), en fonction du côté.
6. Insérer le support d'ampoule dans
l'ensemble de feu arrière. Monter
l'ensemble du feu dans le hayon
et visser les vis de l'intérieur. Fixer tous les caches.
Tri-corps 4 portes
1. Déposer le capot du côté con‐ cerné.
2. Dévisser de l'intérieur à la mainles deux écrous de fixation en
plastique.
Page 264 of 365

262Soins du véhicule3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer. S'assurer que la goulotte de câbles reste en
place.
4. Débrancher la fiche du support d'ampoule.
5. Déposer le support d'ampoule en le tournant et remplacer l'ampouleen la soulevant ou la poussant lé‐
gèrement dans la douille et la faire tourner dans le sens anti-horaire :
Feu arrière / Feu stop ( 1)
Clignotant ( 2)
6. Insérer la douille de l'ampoule et tourner dans le sens horaire.
Brancher la fiche. Monter l'en‐
semble du feu avec les goupilles
de retenue dans les renfonce‐
ments de la carrosserie et visser
les écrous de fixation en plastique par l'intérieur du coffre. Fixer le
capot.
Ensemble d'éclairage sur le hayon
1. Ouvrir le hayon et déposer le ca‐ pot du côté concerné.
2. Déposer le support d'ampoule enle tournant et remplacer l'ampouleen la soulevant ou la poussant lé‐
gèrement dans la douille et la faire tourner dans le sens anti-horaire :
Feu arrière ( 1)
Feu antibrouillard arrière/feu de recul ( 2), en fonction du côté.
3. Insérer la douille de l'ampoule et tourner dans le sens horaire. Fixer
le capot.
Page 265 of 365

Soins du véhicule263Sports tourer
1.Sur le côté gauche, rabattre le ca‐
che et le retirer.
2. Déposer le capot du côté con‐ cerné.
3. Dévisser de l'intérieur à la mainles deux écrous de fixation en
plastique.
4. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer. S'assurer que la goulotte de câbles reste en
place.
5. Débrancher la fiche du support d'ampoule.
6. Déposer le support d'ampoule en le tournant dans le sens anti-ho‐
raire et remplacer l'ampoule en la soulevant ou la poussant légère‐
ment dans la douille et la faire
tourner dans le sens anti-horaire :
Feux arrière ( 1 + 2)
Clignotant ( 3)
Feu stop ( 4)
Page 266 of 365

264Soins du véhicule7. Brancher la fiche et enfoncer lecâble dans le support. Monter
l'ensemble du feu avec les goupil‐
les de retenue dans les renfonce‐ ments de la carrosserie et visser
les écrous de fixation en plastique par l'intérieur du coffre. Fixer le
capot.
Lors de l'assemblage, enfoncer le cache sur le côté gauche dans les
pastilles en caoutchouc pour ob‐
tenir une force de fixation maxi‐
male.
Ensemble d'éclairage sur le hayon

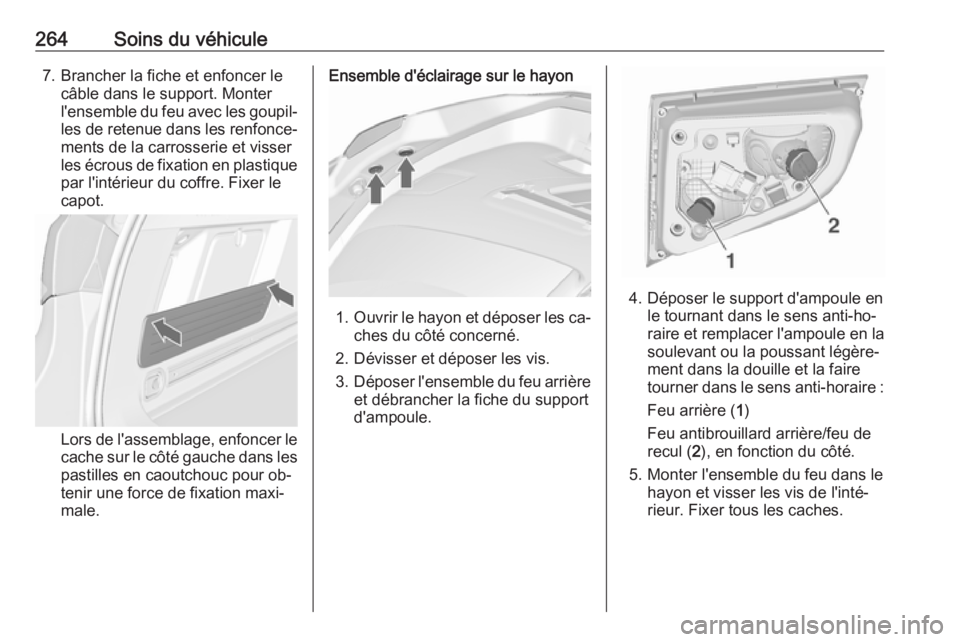

1. Ouvrir le hayon et déposer les ca‐
ches du côté concerné.
2. Dévisser et déposer les vis.
3. Déposer l'ensemble du feu arrière
et débrancher la fiche du support
d'ampoule.
4. Déposer le support d'ampoule en le tournant dans le sens anti-ho‐
raire et remplacer l'ampoule en la soulevant ou la poussant légère‐
ment dans la douille et la faire
tourner dans le sens anti-horaire :
Feu arrière ( 1)
Feu antibrouillard arrière/feu de
recul ( 2), en fonction du côté.
5. Monter l'ensemble du feu dans le hayon et visser les vis de l'inté‐
rieur. Fixer tous les caches.
Page 267 of 365

Soins du véhicule265
Le feu antibrouillard arrière et ensuitele feu de recul ( 2) selon le côté, peu‐
vent être remplacés en déposant le
couvercle dans le hayon sans avoir à
retirer l'ensemble du feu : déposer le
capot, tourner le support d'ampoule et
remplacer l'ampoule en vissant dans
le sens anti-horaire.Modèle 3 portes
1. Détacher le capot sur le côté con‐
cerné et le déposer.
2. Dévisser de l'intérieur à la main les deux écrous de fixation en
plastique.
Page 268 of 365

266Soins du véhicule3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
4. Débrancher la fiche du support d'ampoule.
5. Déposer le support d'ampoule en le tournant et remplacer l'ampouleen la soulevant ou la poussant lé‐
gèrement dans la douille et la faire tourner dans le sens anti-horaire :
Feu arrière / Feu stop ( 1)
Clignotant ( 2)
modèle avec diode
électroluminescente (LED)
Uniquement le feu de clignotant
( 2 ) peut être changé.
6. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
Brancher la fiche à l'ensemble du
feu. Monter l'ensemble du feu
avec les goupilles de retenue
dans les renfoncements de la car‐
rosserie et visser les écrous de
fixation en plastique par l'intérieur
du coffre. Fermer le couvercle et
l'encliqueter.
Ensemble d'éclairage sur le hayon
1. Ouvrir le hayon et déposer les ca‐
pots du côté concerné.
2. Dévisser les trois vis.
3. Dépose l'ensemble de feu arrière du hayon.
4. Déposer le support d'ampoule en le tournant et remplacer l'ampouleen la soulevant ou la poussant lé‐gèrement dans la douille et la fairetourner dans le sens anti-horaire :
Feu arrière ( 1)
Feu antibrouillard arrière/feu de recul ( 2), en fonction du côté.
( 2 ) (un seul côté)
modèle avec diode
électroluminescente (LED)
Uniquement le feu antibrouillard
arrière et ensuite le feu de recul
Page 269 of 365

Soins du véhicule267(2 ) selon le côté, peuvent être
remplacés.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire. Po‐
ser l'ensemble de feu arrière dans le hayon et serrer les vis. Fixer
tous les caches.
Clignotants latéraux Modèle 3 portes
Pour remplacer l'ampoule, déposer le logement de feu :1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du lo‐
gement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et in‐
sérer l'extrémité droite.
Page 270 of 365

268Soins du véhiculeModèle berline 5 portes, tri-corps
4 portes, Sports tourer
Pour remplacer l'ampoule, déposer le
logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles
d'une montre et la déposer du lo‐
gement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et in‐
sérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
