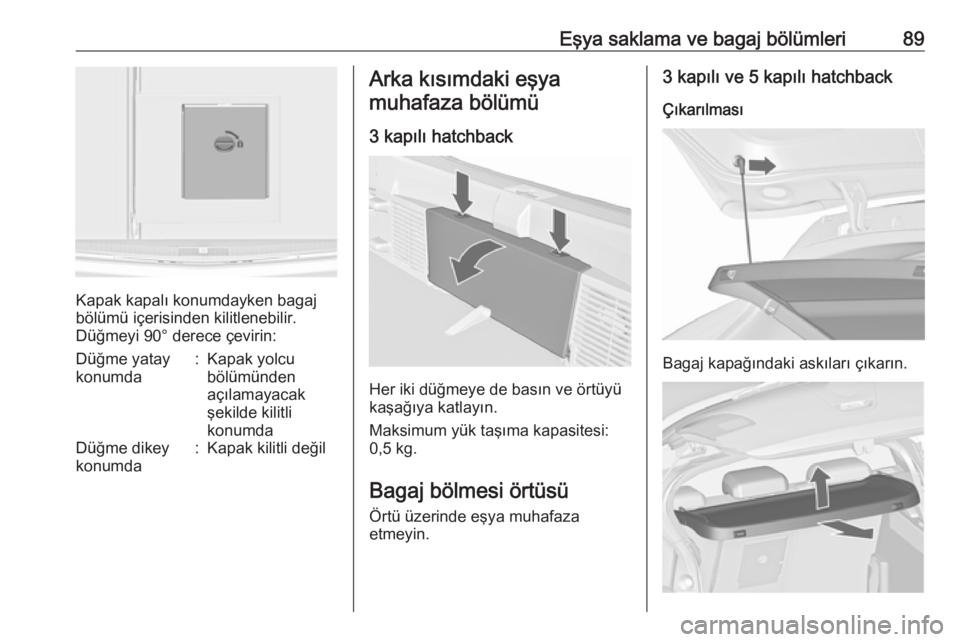

Eşya saklama ve bagaj bölümleri89
Kapak kapalı konumdayken bagaj
bölümü içerisinden kilitlenebilir.
Düğmeyi 90° derece çevirin:
Düğme yatay
konumda:Kapak yolcu
bölümünden
açılamayacak
şekilde kilitli
konumdaDüğme dikey
konumda:Kapak kilitli değilArka kısımdaki eşya
muhafaza bölümü
3 kapılı hatchback
Her iki düğmeye de basın ve örtüyü
kaşağıya katlayın.
Maksimum yük taşıma kapasitesi:
0,5 kg.
Bagaj bölmesi örtüsü Örtü üzerinde eşya muhafaza
etmeyin.
3 kapılı ve 5 kapılı hatchback
Çıkarılması
Bagaj kapağındaki askıları çıkarın.

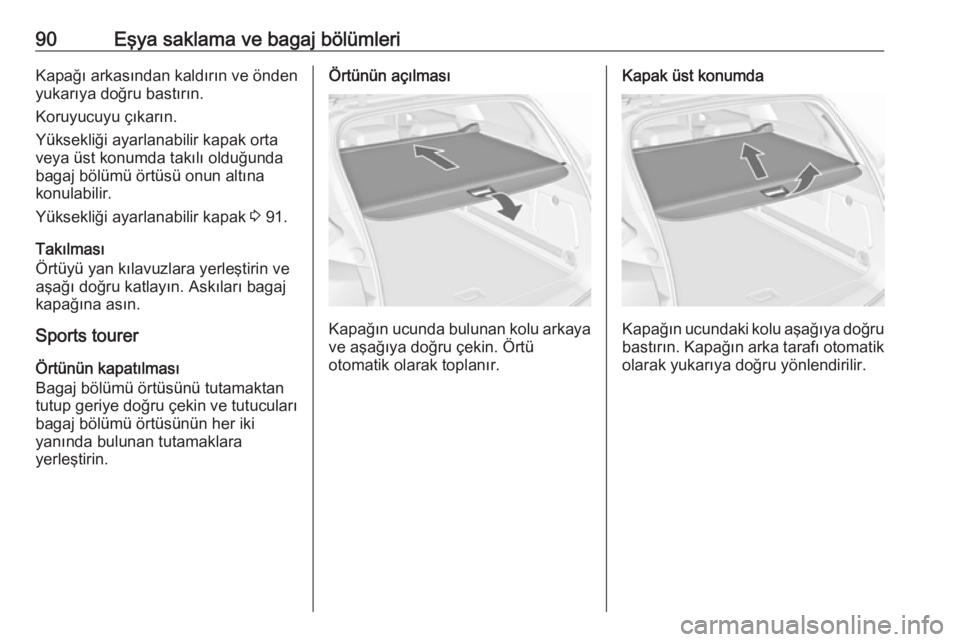

90Eşya saklama ve bagaj bölümleriKapağı arkasından kaldırın ve önden
yukarıya doğru bastırın.
Koruyucuyu çıkarın.
Yüksekliği ayarlanabilir kapak orta veya üst konumda takılı olduğunda
bagaj bölümü örtüsü onun altına konulabilir.
Yüksekliği ayarlanabilir kapak 3 91.
Takılması
Örtüyü yan kılavuzlara yerleştirin ve aşağı doğru katlayın. Askıları bagaj
kapağına asın.
Sports tourer
Örtünün kapatılması
Bagaj bölümü örtüsünü tutamaktan
tutup geriye doğru çekin ve tutucuları
bagaj bölümü örtüsünün her iki
yanında bulunan tutamaklara
yerleştirin.Örtünün açılması
Kapağın ucunda bulunan kolu arkaya ve aşağıya doğru çekin. Örtü
otomatik olarak toplanır.
Kapak üst konumda
Kapağın ucundaki kolu aşağıya doğru
bastırın. Kapağın arka tarafı otomatik olarak yukarıya doğru yönlendirilir.

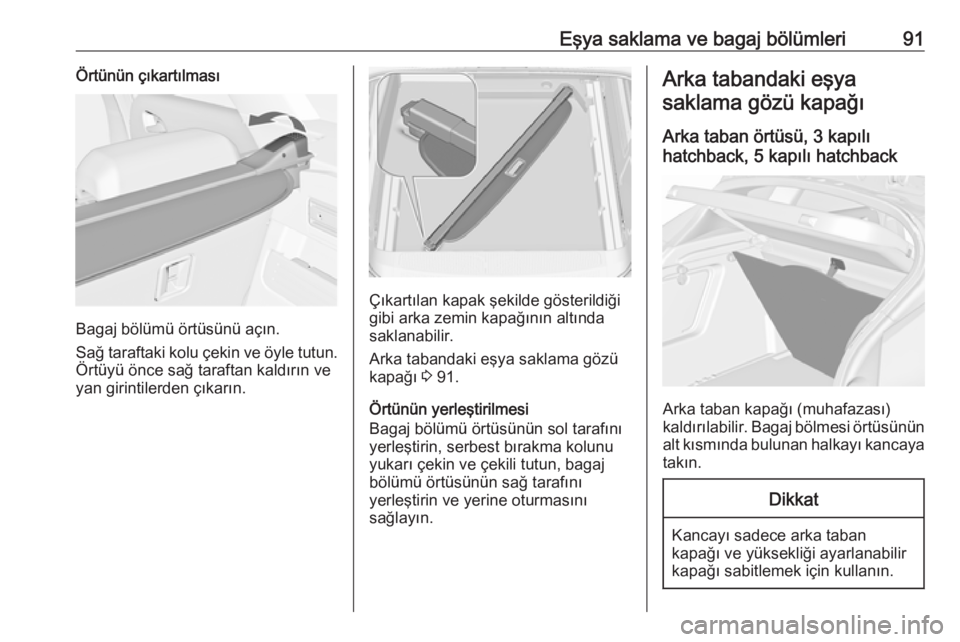

Eşya saklama ve bagaj bölümleri91Örtünün çıkartılması
Bagaj bölümü örtüsünü açın.
Sağ taraftaki kolu çekin ve öyle tutun.
Örtüyü önce sağ taraftan kaldırın ve
yan girintilerden çıkarın.
Çıkartılan kapak şekilde gösterildiği
gibi arka zemin kapağının altında
saklanabilir.
Arka tabandaki eşya saklama gözü
kapağı 3 91.
Örtünün yerleştirilmesi
Bagaj bölümü örtüsünün sol tarafını
yerleştirin, serbest bırakma kolunu
yukarı çekin ve çekili tutun, bagaj
bölümü örtüsünün sağ tarafını
yerleştirin ve yerine oturmasını
sağlayın.
Arka tabandaki eşya
saklama gözü kapağı
Arka taban örtüsü, 3 kapılı
hatchback, 5 kapılı hatchback
Arka taban kapağı (muhafazası)
kaldırılabilir. Bagaj bölmesi örtüsünün alt kısmında bulunan halkayı kancayatakın.
Dikkat
Kancayı sadece arka taban
kapağı ve yüksekliği ayarlanabilir kapağı sabitlemek için kullanın.

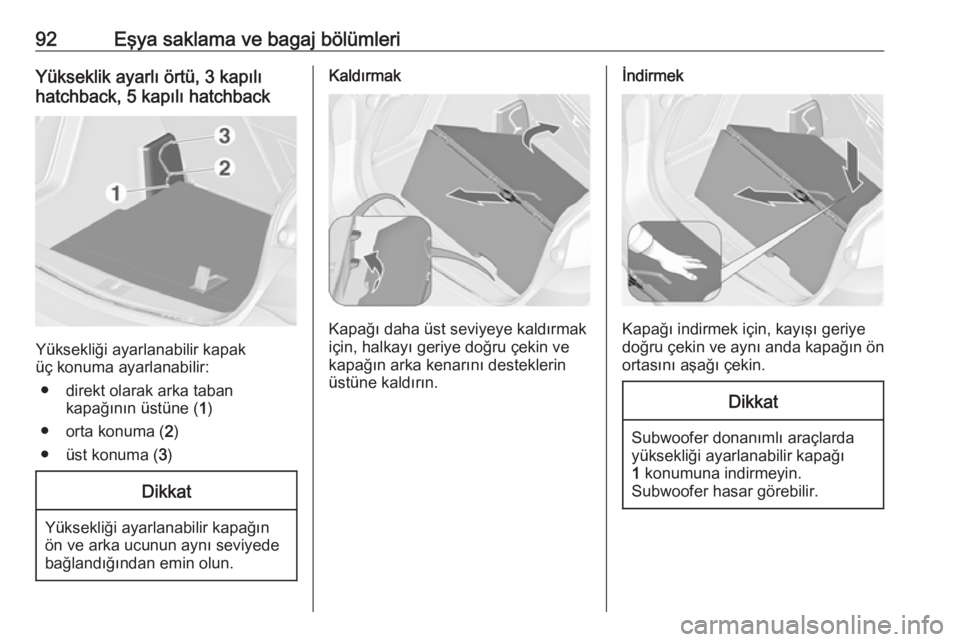

92Eşya saklama ve bagaj bölümleriYükseklik ayarlı örtü, 3 kapılı
hatchback, 5 kapılı hatchback
Yüksekliği ayarlanabilir kapak
üç konuma ayarlanabilir:
● direkt olarak arka taban kapağının üstüne ( 1)
● orta konuma ( 2)
● üst konuma ( 3)
Dikkat
Yüksekliği ayarlanabilir kapağın
ön ve arka ucunun aynı seviyede
bağlandığından emin olun.
Kaldırmak
Kapağı daha üst seviyeye kaldırmak
için, halkayı geriye doğru çekin ve
kapağın arka kenarını desteklerin
üstüne kaldırın.
İndirmek
Kapağı indirmek için, kayışı geriye
doğru çekin ve aynı anda kapağın ön ortasını aşağı çekin.
Dikkat
Subwoofer donanımlı araçlarda
yüksekliği ayarlanabilir kapağı
1 konumuna indirmeyin.
Subwoofer hasar görebilir.

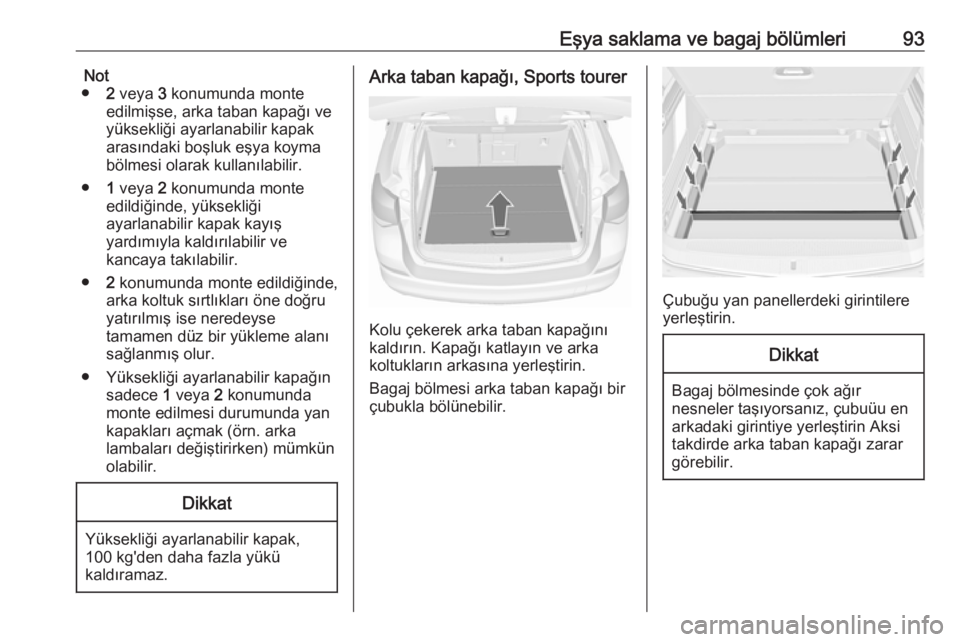

Eşya saklama ve bagaj bölümleri93Not
● 2 veya 3 konumunda monte
edilmişse, arka taban kapağı ve
yüksekliği ayarlanabilir kapak
arasındaki boşluk eşya koyma
bölmesi olarak kullanılabilir.
● 1 veya 2 konumunda monte
edildiğinde, yüksekliği
ayarlanabilir kapak kayış
yardımıyla kaldırılabilir ve
kancaya takılabilir.
● 2 konumunda monte edildiğinde,
arka koltuk sırtlıkları öne doğru
yatırılmış ise neredeyse
tamamen düz bir yükleme alanı
sağlanmış olur.
● Yüksekliği ayarlanabilir kapağın sadece 1 veya 2 konumunda
monte edilmesi durumunda yan kapakları açmak (örn. arka
lambaları değiştirirken) mümkün
olabilir.Dikkat
Yüksekliği ayarlanabilir kapak, 100 kg'den daha fazla yükü
kaldıramaz.
Arka taban kapağı, Sports tourer
Kolu çekerek arka taban kapağını
kaldırın. Kapağı katlayın ve arka
koltukların arkasına yerleştirin.
Bagaj bölmesi arka taban kapağı bir
çubukla bölünebilir.
Çubuğu yan panellerdeki girintilere
yerleştirin.
Dikkat
Bagaj bölmesinde çok ağır
nesneler taşıyorsanız, çubuüu en arkadaki girintiye yerleştirin Aksi
takdirde arka taban kapağı zarar
görebilir.

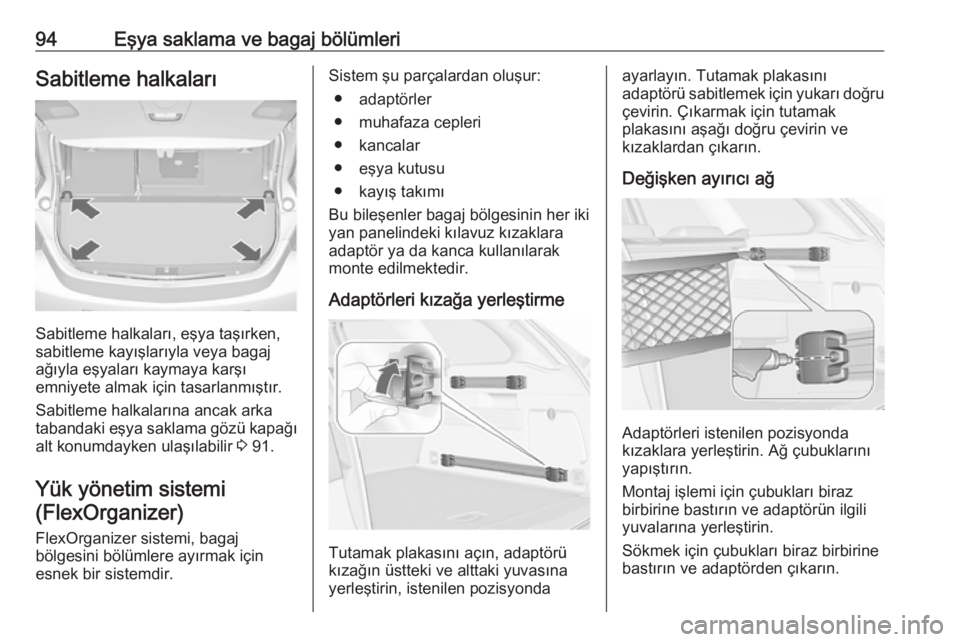

94Eşya saklama ve bagaj bölümleriSabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.
Sabitleme halkalarına ancak arka
tabandaki eşya saklama gözü kapağı
alt konumdayken ulaşılabilir 3 91.
Yük yönetim sistemi (FlexOrganizer)
FlexOrganizer sistemi, bagaj
bölgesini bölümlere ayırmak için
esnek bir sistemdir.
Sistem şu parçalardan oluşur:
● adaptörler
● muhafaza cepleri
● kancalar
● eşya kutusu
● kayış takımı
Bu bileşenler bagaj bölgesinin her iki
yan panelindeki kılavuz kızaklara
adaptör ya da kanca kullanılarak
monte edilmektedir.
Adaptörleri kızağa yerleştirme
Tutamak plakasını açın, adaptörü
kızağın üstteki ve alttaki yuvasına
yerleştirin, istenilen pozisyonda
ayarlayın. Tutamak plakasını
adaptörü sabitlemek için yukarı doğru
çevirin. Çıkarmak için tutamak
plakasını aşağı doğru çevirin ve
kızaklardan çıkarın.
Değişken ayırıcı ağ
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Ağ çubuklarını
yapıştırın.
Montaj işlemi için çubukları biraz
birbirine bastırın ve adaptörün ilgili
yuvalarına yerleştirin.
Sökmek için çubukları biraz birbirine
bastırın ve adaptörden çıkarın.

Eşya saklama ve bagaj bölümleri95File şeklinde muhafaza cebi
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Adaptörlere
muhafaza cebi asılabilir.
Kızaklara kancaların takılması
Kancayı istenilen pozisyonda
kızaklara yerleştirin, bunun için
kancayı kızağın üstteki yuvasına
takın ve alttaki yuvanın içine bastırın. Çıkarmak için önce üstteki yuvadan
çekiniz.
Eşya kutusu
Üst kızağa iki kanca takın. Çantanın
üst köşelerini yukardan kancalara
yerleştirin.

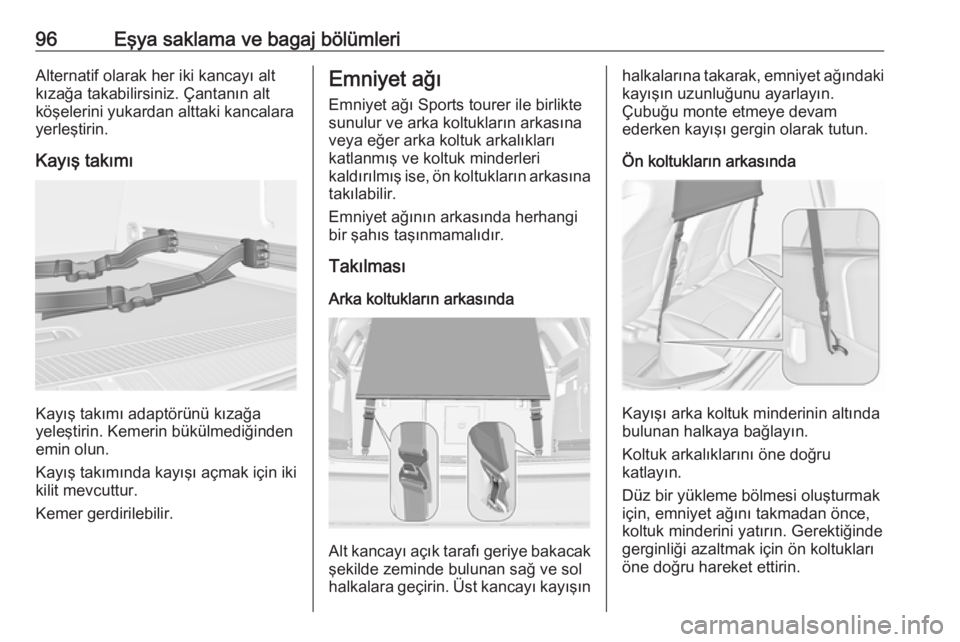

96Eşya saklama ve bagaj bölümleriAlternatif olarak her iki kancayı alt
kızağa takabilirsiniz. Çantanın alt
köşelerini yukardan alttaki kancalara
yerleştirin.
Kayış takımı
Kayış takımı adaptörünü kızağa
yeleştirin. Kemerin bükülmediğinden
emin olun.
Kayış takımında kayışı açmak için iki
kilit mevcuttur.
Kemer gerdirilebilir.
Emniyet ağı
Emniyet ağı Sports tourer ile birlikte
sunulur ve arka koltukların arkasına
veya eğer arka koltuk arkalıkları
katlanmış ve koltuk minderleri
kaldırılmış ise, ön koltukların arkasına
takılabilir.
Emniyet ağının arkasında herhangi
bir şahıs taşınmamalıdır.
Takılması
Arka koltukların arkasında
Alt kancayı açık tarafı geriye bakacak şekilde zeminde bulunan sağ ve sol
halkalara geçirin. Üst kancayı kayışın
halkalarına takarak, emniyet ağındaki
kayışın uzunluğunu ayarlayın.
Çubuğu monte etmeye devam
ederken kayışı gergin olarak tutun.
Ön koltukların arkasında
Kayışı arka koltuk minderinin altında
bulunan halkaya bağlayın.
Koltuk arkalıklarını öne doğru
katlayın.
Düz bir yükleme bölmesi oluşturmak
için, emniyet ağını takmadan önce,
koltuk minderini yatırın. Gerektiğinde
gerginliği azaltmak için ön koltukları
öne doğru hareket ettirin.

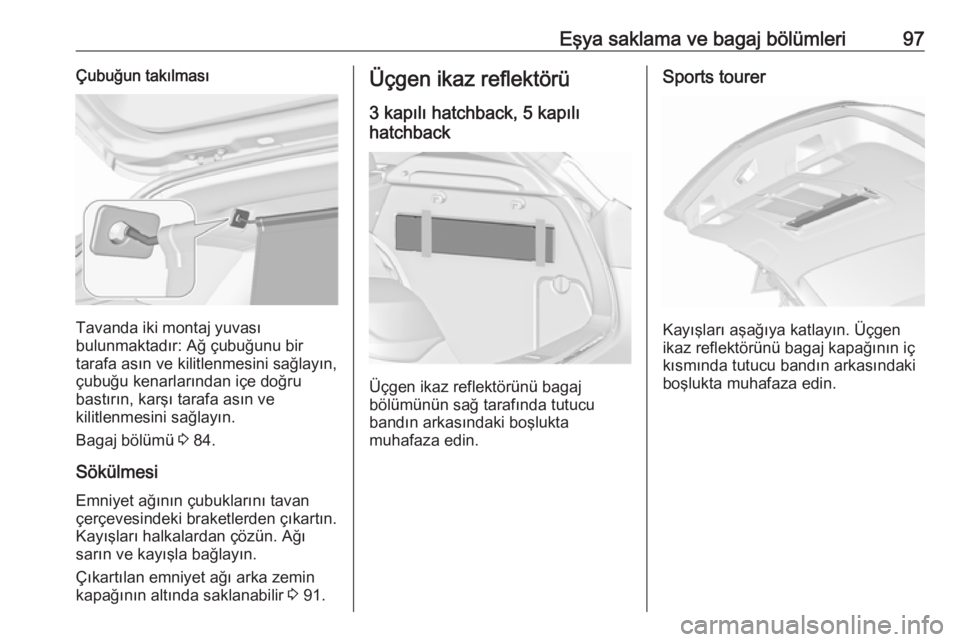

Eşya saklama ve bagaj bölümleri97Çubuğun takılması
Tavanda iki montaj yuvası
bulunmaktadır: Ağ çubuğunu bir
tarafa asın ve kilitlenmesini sağlayın,
çubuğu kenarlarından içe doğru
bastırın, karşı tarafa asın ve
kilitlenmesini sağlayın.
Bagaj bölümü 3 84.
Sökülmesi Emniyet ağının çubuklarını tavan
çerçevesindeki braketlerden çıkartın.
Kayışları halkalardan çözün. Ağı
sarın ve kayışla bağlayın.
Çıkartılan emniyet ağı arka zemin
kapağının altında saklanabilir 3 91.
Üçgen ikaz reflektörü
3 kapılı hatchback, 5 kapılı
hatchback
Üçgen ikaz reflektörünü bagaj
bölümünün sağ tarafında tutucu
bandın arkasındaki boşlukta
muhafaza edin.
Sports tourer
Kayışları aşağıya katlayın. Üçgen
ikaz reflektörünü bagaj kapağının iç
kısmında tutucu bandın arkasındaki boşlukta muhafaza edin.

98Eşya saklama ve bagaj bölümleri4 kapılı notchback
Üçgen ikaz reflektörünü bagaj
bölümünün sol tarafındaki girintide muhafaza edin.
İlk yardım çantası
5 kapılı hatchback
İlk yardım çantasını, üçgen ikaz
reflektörünün arkasındaki bölmede
saklayın.
İlk defa kullanmadan önce, üstte ve
deliklerin yanlarında bulunan dahili
kaplamaya basın. Sonra da
kaplamayı yukarıya doğru katlayarak
eşya saklama bölmesine erişin.
3 kapılı hatchback
İlk yardım çantasını, üçgen ikaz
reflektörünün arkasındaki bölmede
saklayın.
Örtüyü katlamak için girintileri
kullanın.
Donanıma bağlı olarak, ilk yardım çantası arka kısımdaki eşya
muhafaza bölümünde saklanabilir
3 89.
