OPEL ASTRA J 2016 Sürücü El Kitabı (in Turkish)

Göstergeler ve kumanda birimleri119Kontak açıldıktan sonra kontrol
lambası yakl. 60 saniye kırmızı renkte
yanar. Ön yolcu hava yastığı etkin
konumdadır.
Kontrol lambası * sarı renkte yanar.
Ön yolcu hava yastığı devre dışı
bırakılmıştır 3 56.9 Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
Ateşleme sistemi
Kontrol lambası p kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin. Araç aküsü şarj etmiyor. Motorun
soğutması kesilmiş olabilir. Fren gücü takviyesinin etkinliği sona ermiş
olabilir. Bir servise başvurun.
Arıza gösterge lambası Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir. En kısa zamanda bir
servise başvurun.
Motor çalışırken yanıp sönerse
Katalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise başvurun."En kısa sürede bir servise
başvurun" ikazı
Kontrol lambası g sarı renkte
yanar.
Ayrıca bir uyarı mesajı veya uyarı
kodu görüntülenir.
Aracın servis/bakıma ihtiyacı vardır. Bir servise başvurun.
Araç mesajları 3 131.
Fren ve debriyaj sistemi Kontrol lambası R kırmızı renkte
yanar.
Fren ve debriyaj hidroliği seviyesi çok düşük 3 242.9 Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Kontak açıldığında, park (el) freni
çekili ise kontrol lambası yanar
3 185.

120Göstergeler ve kumanda birimleriPedalı çalıştırınKontrol lambası - sarı renkte yanar
veya yanıp söner.
Yanarsa
Elektrikli park frenini çözmek için fren pedalına basılması gerekir 3 185.
Autostop modunda motoru
çalıştırmak için debriyaj pedalına
basılması gerekir. Stop-start sistemi
3 174.
Yanıp sönerse
Motorun ana marşı için debriyaj
pedalına basılması gerekir 3 19,
3 173.
Bazı versiyonlarda, Sürücü Bilgi
Sisteminde (DIC) pedalı çalıştır
mesajı gösterilir 3 131.
Elektrikli park freni Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanarsa
Elektrikli park freni devrededir
3 185.Yanıp sönerse
Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye
alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde arızaKontrol lambası j sarı renkte yanar
veya yanıp söner.
Yanarsa
Elektrikli park freni işlevini azaltılmış
olarak yerine getirir. 3 185.
Yanıp sönerse
Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS)
Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 184.
Vites yükseltme
Yakıt tasarrufu nedeniyle vites
büyütme önerildiğinde [ bir kontrol
lambası olarak yeşil yanar veya

Göstergeler ve kumanda birimleri121Sürücü Bilgi Sisteminde (DIC) bir
sonraki büyük vitesin sayısını belirten
bir sembol R gösterilir.
Bazı versiyonlarda, vites göstergesi
Sürücü Bilgi Sisteminde (DIC) tam
sayfa olarak açılır.
EcoFlex sürücü yardımcısı 3 135.
Servo direksiyon
Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında
yanar
Sistem aşırı şekilde ısındığından
direksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası
söner.
Stop-start sistemi 3 174.
Direksiyon desteği devre dışı ise
yanar
Servo direksiyon sisteminde arıza Bir
servise başvurun.Şerit değiştirme uyarısı
Kontrol lambası ) yeşil renkte yanar
veya yanıp söner.
Yeşil renkte yanarsa Sistem devrededir ve çalışmaya hazır
konumdadır.
Sarı renkte yanıp sönerseSistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği
tespit etmiş demektir.
Ultrasonik park sensörleri
Kontrol lambası r sarı renkte
yanar.
Sistemde hata var anlamına gelir.
veya
Söz konusu arıza, kirlenme,
buzlanma veya kar nedeni ile
kaplanmış sensörlerden dolayıdır.
veya
Dış kaynaklı ultrasonik ses kaynakları nedeniyle (örneğin basınçlı hava ile
çalışan beton kırma tabancası, cadde
süpürme makinaları) meydanagelmiş olabilir. Eğer arıza nedeni
ortadan kalkarsa, o zaman sistem
normal şartlardaki gibi çalışmaya
devam eder.
Sistemdeki arızanın bir servis
tarafından giderilmesini sağlayın.
Ultrasonik park sensörleri 3 207.
Elektronik Stabilite Kontrolü kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolüve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanarsa
Sistemde arıza söz konusudur.
Sürüşe devam edilebilir. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.

122Göstergeler ve kumanda birimleriYanıp sönerseSistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Elektronik Stabilite Kontrolü (ESC)
3 188, Çekiş Kontrol Sistemi (TC)
3 187.
Çekiş kontrol sistemi kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma
Kontrol lambası ! sarı renkte yanar.
Ön ısıtma etkinleştirilmiştir. Sadece dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Dizel partikül filtresi
Kontrol lambası % sarı renkte yanar
veya yanıp söner.
Dizel partikül filtresinin temizlenmesi
gerekir.Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın altına
düşmesine müsaade etmeyin.
Yanarsa
Dizel partikül filtresi tıkanmıştır.
Temizleme işlemini en kısa zamanda
başlatın.
Yanıp sönerse
Filtre maksimum dolum seviyesine
ulaşmıştır. Motorda hasar oluşmasını engellemek için temizleme işlemini
derhal başlatın.
Dizel partikül filtresi 3 178, Stop-start
sistemi 3 174.
Lastik basıncı kontrol sistemi
Kontrol lambası w sarı renkte yanar
veya yanıp söner.
Yanarsa
Lastik basınç kaybı. Aracı derhal
durdurun ve lastik basıncını kontrol
edin.Yanıp sönerse
Sistemde hata var veya basınç
sensörüne sahip olmayan bir lastik
monte edilmiş (örneğin stepne).
60 - 90 saniye sonra kontrol lambası
sürekli yanmaya devam eder. Bir
servise başvurun.
Motor yağ basıncı Kontrol lambası I kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsaDikkat
Motorun yağlanması kesilmiş
olabilir. Bu durum motorun hasar
görmesine veya tahrik
tekerleklerinin bloke olmasına
neden olabilir.
1. Debriyaj pedalına basın.
2. Vitesi boşa alın, seçme kolunu N
konumuna getirin.

Göstergeler ve kumanda birimleri1233. Diğer araçlara engel olmayacakşekilde, mümkün olduğunca
çabuk şekilde akıcı trafikten
uzaklaşın.
4. Kontağı kapatın.9 Uyarı
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha
fazla kuvvet uygulamak gerekir.
Autostop esnasında fren servo
birimi hala çalışır durumda
olacaktır.
Araç dururken anahtarı
çıkartmayın, aksi takdirde
direksiyon simidi kilidi
beklenmedik bir şekilde
kilitlenecektir.
Servise başvurmadan önce yağ
seviyesini kontrol edin 3 239.
Düşük yakıt seviyesi Kontrol lambası i sarı renkte yanar
veya yanıp söner.
Yanarsa
Yakıt deposundaki yakıt seviyesi çok
düşüktür.
Yanıp sönerse Yakıt kalmamıştır. Vakit
kaybetmeden yakıt doldurun. Hiçbir
zaman depoyu tamamen
boşaltmayın.
Katalitik konvertör 3 179.
Dizel yakıt sistemi havasının alınması 3 244.
Elektronik şifreli devre kesici (immobilizer)
d kontrol lambası sarı renkte yanıp
söner.
Elektronik şifreli devre kesme
sisteminde arıza var demektir. Motor çalıştırılamaz.
Düşürülmüş motor gücü
Kontrol lambası # sarı renkte yanar.
Motor gücü kısıtlıdır. Bir servise
başvurun.Dış aydınlatma
Kontrol lambası 8 yeşil renkte
yanar.
Dış aydınlatma lamları (farlar) açık
3 147.
Uzun huzmeli far
Kontrol lambası C mavi renkte
yanar.
Uzun huzmeli far açık iken veya
selektör 3 149 veya uzun huzmeli far
akıllı ışık menzili veya uzun huzmeli
far asistanı açık iken yanar 3 151.
Uzun huzmeli far asistanı Kontrol lambası l yeşil renkte
yanar.
Uzun huzmeli far asistanı veya akıllı
ışık menzili etkin 3 149, 3 151.
Sürüşe duyarlı ön farlar (AFL)
Kontrol lambası f sarı renkte yanar
veya yanıp söner.

124Göstergeler ve kumanda birimleriYanarsaSistemde hata var anlamına gelir.
Bir servise başvurun.
Yanıp sönerse Sistem simetrik kısa huzmeli fara
ayarlanmıştır.
Kontrol lambası f kontak açıldıktan
sonra sistemin etkinleştirildiğini
hatırlatmak için yaklaşık 4 saniye
süresince yanıp söner 3 150.
Farlarının otomatik olarak açılması 3 148.
Sis farı Kontrol lambası > yeşil renkte yanar.
Ön sis farları açık 3 155.
Arka sis lambası
Kontrol lambası r sarı renkte yanar.
Arka sis lambası açık 3 156.
Yıkama sıvısı seviyesi
düşük
Kontrol lambası G sarı renkte yanar.Yıkama sıvısı seviyesi düşüktür.
Cam yıkama sıvısı 3 241.
Hız Sabitleme Sistemi (Cruise control)
Kontrol lambası m beyaz veya yeşil
renkte yanar.
Beyaz renkte yanarsa Sistem etkin konumdadır.
Yeşil renkte yanarsa
Hız kontrol sistemi (Cruise control)
etkin.
Cruise control 3 192.
Ayarlanabilir hız sabitleyici Kontrol lambası m beyaz veya yeşil
renkte yanar.
Beyaz renkte yanarsa
Sistem etkin konumdadır.
Yeşil renkte yanarsa Ayarlanabilir hız sabitleyici aktif.
Ayarlanabilir hız sabitleyici 3 195.Önde araç tespit edildi
Kontrol lambası A yeşil renkte yanar.
Önde aynı şeritte bir araç tespit edildi.
Ayarlanabilir hız sabitleyici 3 195,
Önden çarpışma alarmı 3 202.
Kapı açık
Kontrol lambası h kırmızı renkte
yanar.
Bir kapı veya bagaj kapağı açıktır.

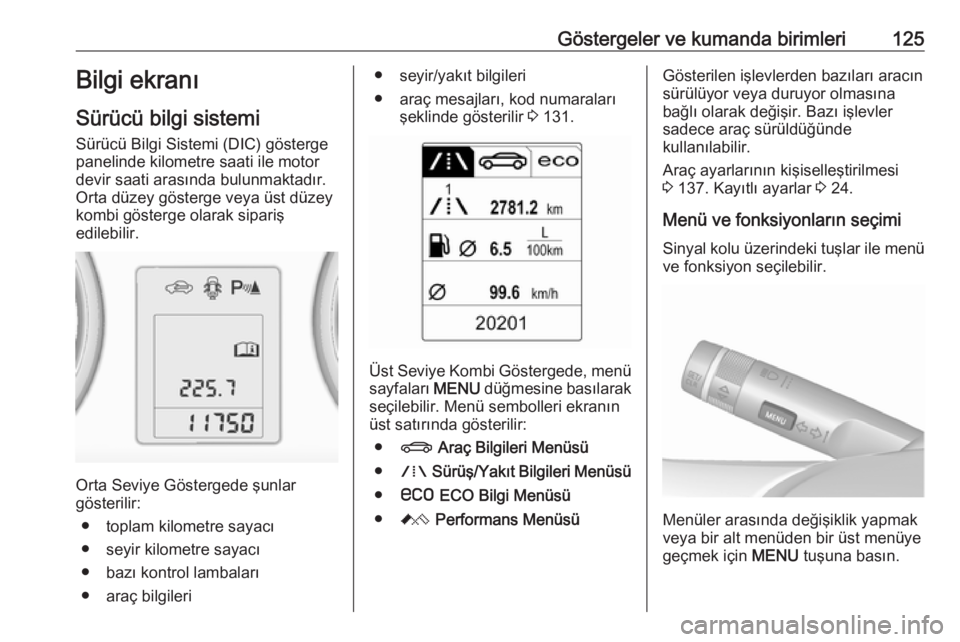

Göstergeler ve kumanda birimleri125Bilgi ekranı
Sürücü bilgi sistemi
Sürücü Bilgi Sistemi (DIC) gösterge
panelinde kilometre saati ile motor
devir saati arasında bulunmaktadır.
Orta düzey gösterge veya üst düzey
kombi gösterge olarak sipariş
edilebilir.
Orta Seviye Göstergede şunlar
gösterilir:
● toplam kilometre sayacı
● seyir kilometre sayacı
● bazı kontrol lambaları
● araç bilgileri
● seyir/yakıt bilgileri
● araç mesajları, kod numaraları şeklinde gösterilir 3 131.
Üst Seviye Kombi Göstergede, menü
sayfaları MENU düğmesine basılarak
seçilebilir. Menü sembolleri ekranın üst satırında gösterilir:
● X Araç Bilgileri Menüsü
● W Sürüş/Yakıt Bilgileri Menüsü
● s ECO Bilgi Menüsü
● C Performans Menüsü
Gösterilen işlevlerden bazıları aracın
sürülüyor veya duruyor olmasına
bağlı olarak değişir. Bazı işlevler
sadece araç sürüldüğünde
kullanılabilir.
Araç ayarlarının kişiselleştirilmesi
3 137. Kayıtlı ayarlar 3 24.
Menü ve fonksiyonların seçimi Sinyal kolu üzerindeki tuşlar ile menü
ve fonksiyon seçilebilir.
Menüler arasında değişiklik yapmak
veya bir alt menüden bir üst menüye
geçmek için MENU tuşuna basın.

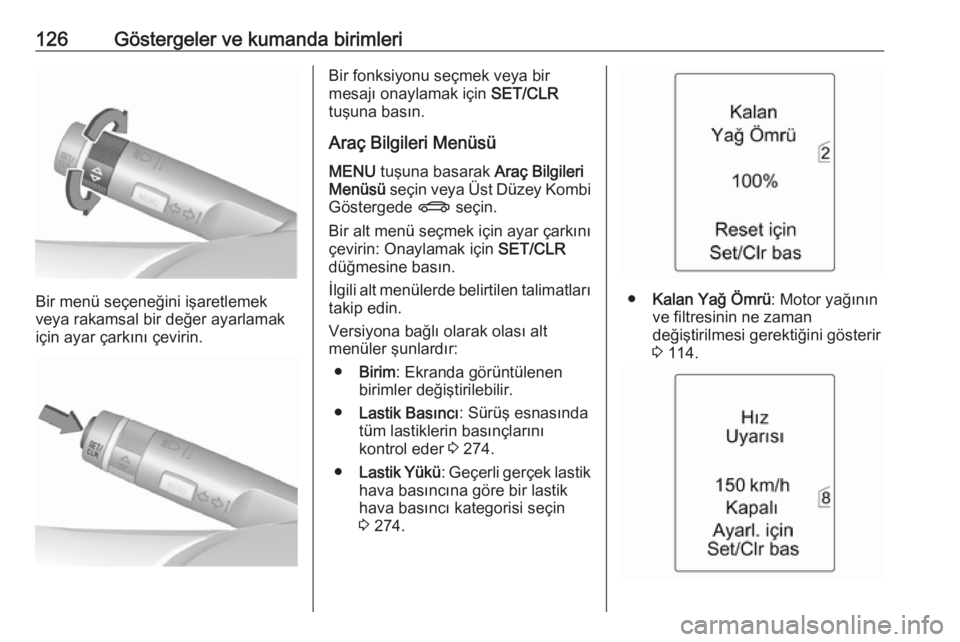

126Göstergeler ve kumanda birimleri
Bir menü seçeneğini işaretlemek
veya rakamsal bir değer ayarlamak
için ayar çarkını çevirin.
Bir fonksiyonu seçmek veya bir
mesajı onaylamak için SET/CLR
tuşuna basın.
Araç Bilgileri Menüsü MENU tuşuna basarak Araç Bilgileri
Menüsü seçin veya Üst Düzey Kombi
Göstergede X seçin.
Bir alt menü seçmek için ayar çarkını çevirin: Onaylamak için SET/CLR
düğmesine basın.
İlgili alt menülerde belirtilen talimatları
takip edin.
Versiyona bağlı olarak olası alt
menüler şunlardır:
● Birim : Ekranda görüntülenen
birimler değiştirilebilir.
● Lastik Basıncı : Sürüş esnasında
tüm lastiklerin basınçlarını
kontrol eder 3 274.
● Lastik Yükü : Geçerli gerçek lastik
hava basıncına göre bir lastik
hava basıncı kategorisi seçin
3 274.
● Kalan Yağ Ömrü : Motor yağının
ve filtresinin ne zaman
değiştirilmesi gerektiğini gösterir
3 114.

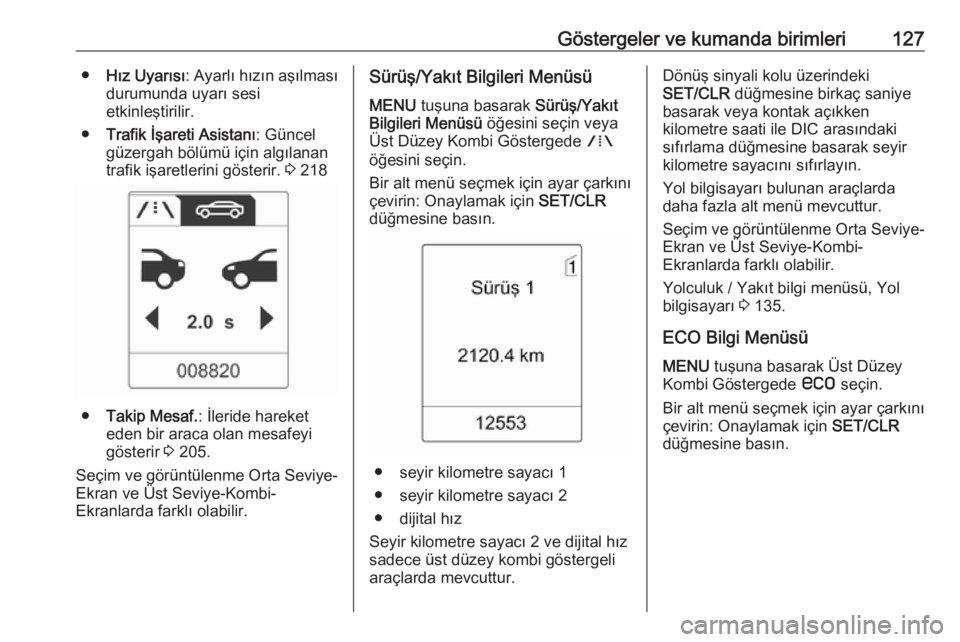

Göstergeler ve kumanda birimleri127●Hız Uyarısı : Ayarlı hızın aşılması
durumunda uyarı sesi
etkinleştirilir.
● Trafik İşareti Asistanı : Güncel
güzergah bölümü için algılanan
trafik işaretlerini gösterir. 3 218
● Takip Mesaf. : İleride hareket
eden bir araca olan mesafeyi
gösterir 3 205.
Seçim ve görüntülenme Orta Seviye-
Ekran ve Üst Seviye-Kombi-
Ekranlarda farklı olabilir.
Sürüş/Yakıt Bilgileri Menüsü
MENU tuşuna basarak Sürüş/Yakıt
Bilgileri Menüsü öğesini seçin veya
Üst Düzey Kombi Göstergede W
öğesini seçin.
Bir alt menü seçmek için ayar çarkını
çevirin: Onaylamak için SET/CLR
düğmesine basın.
● seyir kilometre sayacı 1
● seyir kilometre sayacı 2
● dijital hız
Seyir kilometre sayacı 2 ve dijital hız sadece üst düzey kombi göstergeli
araçlarda mevcuttur.
Dönüş sinyali kolu üzerindeki
SET/CLR düğmesine birkaç saniye
basarak veya kontak açıkken
kilometre saati ile DIC arasındaki
sıfırlama düğmesine basarak seyir
kilometre sayacını sıfırlayın.
Yol bilgisayarı bulunan araçlarda
daha fazla alt menü mevcuttur.
Seçim ve görüntülenme Orta Seviye-
Ekran ve Üst Seviye-Kombi-
Ekranlarda farklı olabilir.
Yolculuk / Yakıt bilgi menüsü, Yol
bilgisayarı 3 135.
ECO Bilgi Menüsü MENU tuşuna basarak Üst Düzey
Kombi Göstergede s seçin.
Bir alt menü seçmek için ayar çarkını çevirin: Onaylamak için SET/CLR
düğmesine basın.

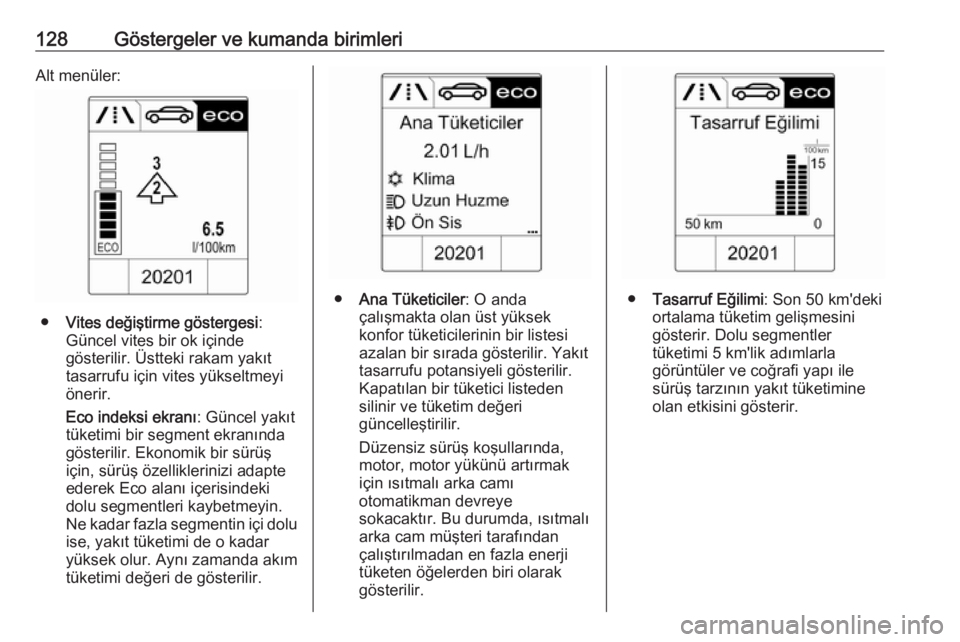

128Göstergeler ve kumanda birimleriAlt menüler:
●Vites değiştirme göstergesi :
Güncel vites bir ok içinde
gösterilir. Üstteki rakam yakıt
tasarrufu için vites yükseltmeyi
önerir.
Eco indeksi ekranı : Güncel yakıt
tüketimi bir segment ekranında
gösterilir. Ekonomik bir sürüş
için, sürüş özelliklerinizi adapte
ederek Eco alanı içerisindeki
dolu segmentleri kaybetmeyin.
Ne kadar fazla segmentin içi dolu ise, yakıt tüketimi de o kadar
yüksek olur. Aynı zamanda akım
tüketimi değeri de gösterilir.
● Ana Tüketiciler : O anda
çalışmakta olan üst yüksek
konfor tüketicilerinin bir listesi
azalan bir sırada gösterilir. Yakıt
tasarrufu potansiyeli gösterilir.
Kapatılan bir tüketici listeden
silinir ve tüketim değeri
güncelleştirilir.
Düzensiz sürüş koşullarında,
motor, motor yükünü artırmak
için ısıtmalı arka camı
otomatikman devreye
sokacaktır. Bu durumda, ısıtmalı
arka cam müşteri tarafından
çalıştırılmadan en fazla enerji
tüketen öğelerden biri olarak
gösterilir.● Tasarruf Eğilimi : Son 50 km'deki
ortalama tüketim gelişmesini
gösterir. Dolu segmentler
tüketimi 5 km'lik adımlarla
görüntüler ve coğrafi yapı ile sürüş tarzının yakıt tüketimine
olan etkisini gösterir.
