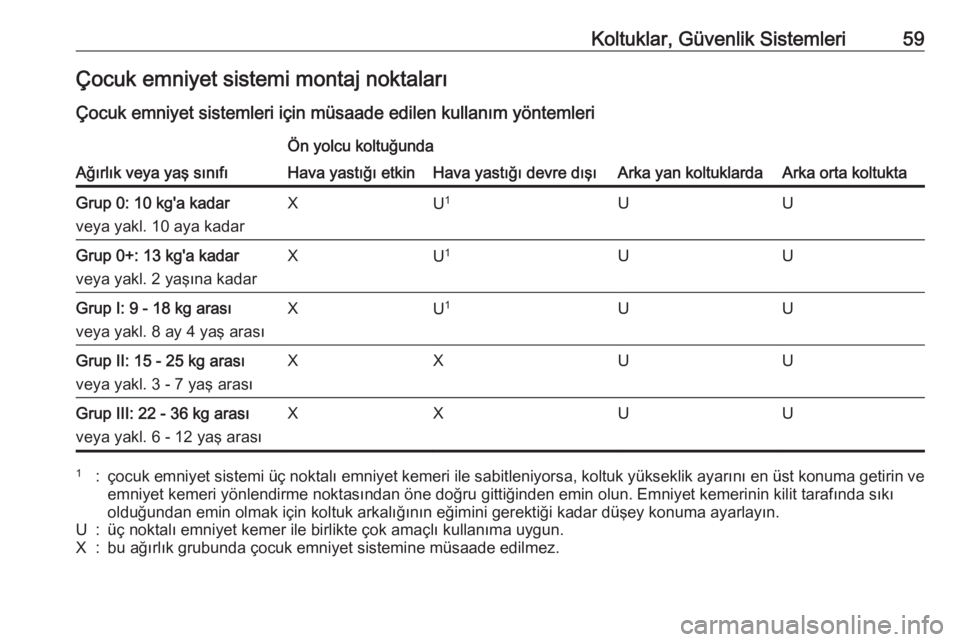

Koltuklar, Güvenlik Sistemleri59Çocuk emniyet sistemi montaj noktaları
Çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleri
Ağırlık veya yaş sınıfı
Ön yolcu koltuğunda
Arka yan koltuklardaArka orta koltukta
Hava yastığı etkinHava yastığı devre dışıGrup 0: 10 kg'a kadar
veya yakl. 10 aya kadarXU 1UUGrup 0+: 13 kg'a kadar
veya yakl. 2 yaşına kadarXU 1UUGrup I: 9 - 18 kg arası
veya yakl. 8 ay 4 yaş arasıXU 1UUGrup II: 15 - 25 kg arası
veya yakl. 3 - 7 yaş arasıXXUUGrup III: 22 - 36 kg arası
veya yakl. 6 - 12 yaş arasıXXUU1:çocuk emniyet sistemi üç noktalı emniyet kemeri ile sabitleniyorsa, koltuk yükseklik ayarını en üst konuma getirin ve emniyet kemeri yönlendirme noktasından öne doğru gittiğinden emin olun. Emniyet kemerinin kilit tarafında sıkı
olduğundan emin olmak için koltuk arkalığının eğimini gerektiği kadar düşey konuma ayarlayın.U:üç noktalı emniyet kemer ile birlikte çok amaçlı kullanıma uygun.X:bu ağırlık grubunda çocuk emniyet sistemine müsaade edilmez.

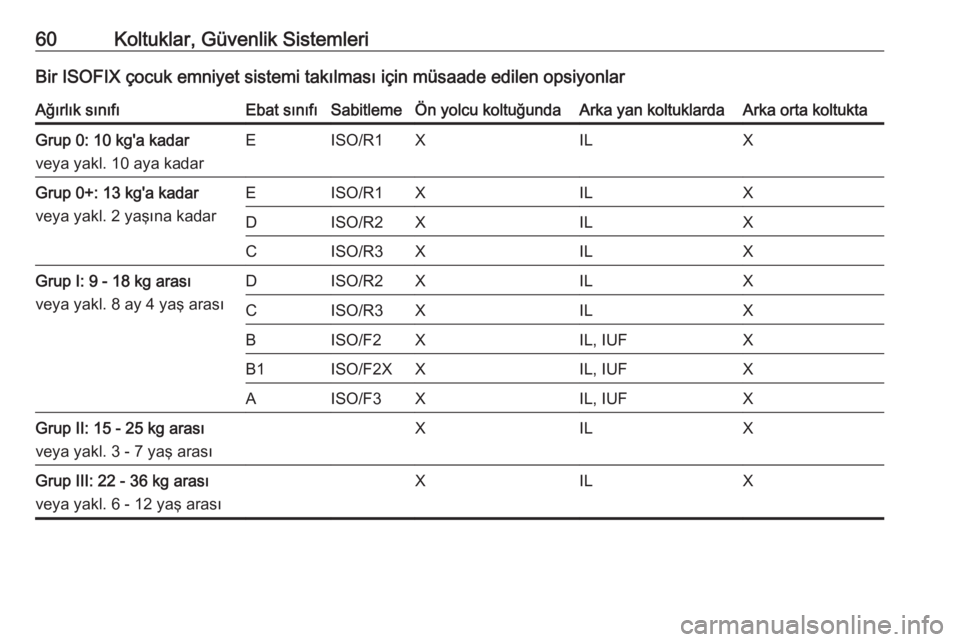

60Koltuklar, Güvenlik SistemleriBir ISOFIX çocuk emniyet sistemi takılması için müsaade edilen opsiyonlarAğırlık sınıfıEbat sınıfıSabitlemeÖn yolcu koltuğundaArka yan koltuklardaArka orta koltuktaGrup 0: 10 kg'a kadar
veya yakl. 10 aya kadarEISO/R1XILXGrup 0+: 13 kg'a kadar
veya yakl. 2 yaşına kadarEISO/R1XILXDISO/R2XILXCISO/R3XILXGrup I: 9 - 18 kg arası
veya yakl. 8 ay 4 yaş arasıDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrup II: 15 - 25 kg arası
veya yakl. 3 - 7 yaş arasıXILXGrup III: 22 - 36 kg arası
veya yakl. 6 - 12 yaş arasıXILX

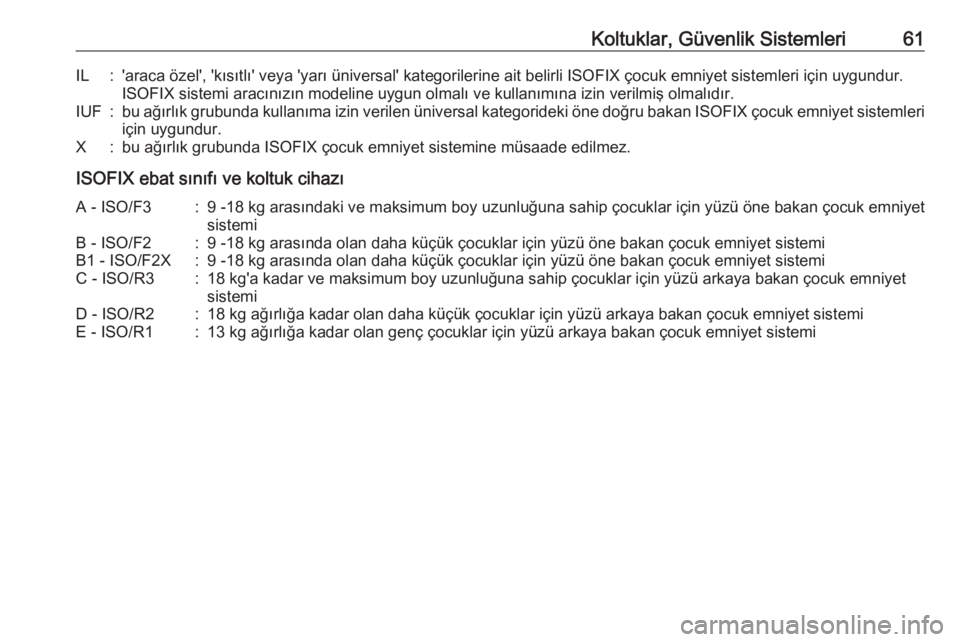

Koltuklar, Güvenlik Sistemleri61IL:'araca özel', 'kısıtlı' veya 'yarı üniversal' kategorilerine ait belirli ISOFIX çocuk emniyet sistemleri için uygundur.
ISOFIX sistemi aracınızın modeline uygun olmalı ve kullanımına izin verilmiş olmalıdır.IUF:bu ağırlık grubunda kullanıma izin verilen üniversal kategorideki öne doğru bakan ISOFIX çocuk emniyet sistemleri
için uygundur.X:bu ağırlık grubunda ISOFIX çocuk emniyet sistemine müsaade edilmez.
ISOFIX ebat sınıfı ve koltuk cihazı
A - ISO/F3:9 -18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyet
sistemiB - ISO/F2:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiB1 - ISO/F2X:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiC - ISO/R3:18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet
sistemiD - ISO/R2:18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemiE - ISO/R1:13 kg ağırlığa kadar olan genç çocuklar için yüzü arkaya bakan çocuk emniyet sistemi

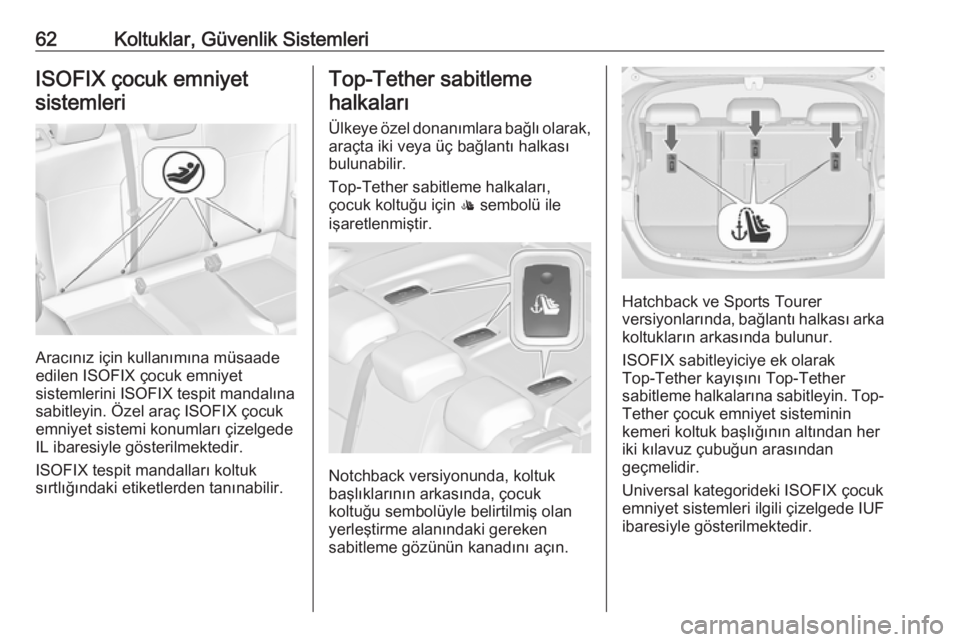

62Koltuklar, Güvenlik SistemleriISOFIX çocuk emniyetsistemleri
Aracınız için kullanımına müsaade
edilen ISOFIX çocuk emniyet
sistemlerini ISOFIX tespit mandalına sabitleyin. Özel araç ISOFIX çocuk
emniyet sistemi konumları çizelgede
IL ibaresiyle gösterilmektedir.
ISOFIX tespit mandalları koltuk
sırtlığındaki etiketlerden tanınabilir.
Top-Tether sabitleme
halkaları
Ülkeye özel donanımlara bağlı olarak, araçta iki veya üç bağlantı halkası
bulunabilir.
Top-Tether sabitleme halkaları,
çocuk koltuğu için : sembolü ile
işaretlenmiştir.
Notchback versiyonunda, koltuk
başlıklarının arkasında, çocuk
koltuğu sembolüyle belirtilmiş olan
yerleştirme alanındaki gereken
sabitleme gözünün kanadını açın.
Hatchback ve Sports Tourer
versiyonlarında, bağlantı halkası arka
koltukların arkasında bulunur.
ISOFIX sabitleyiciye ek olarak
Top-Tether kayışını Top-Tether
sabitleme halkalarına sabitleyin. Top-
Tether çocuk emniyet sisteminin
kemeri koltuk başlığının altından her
iki kılavuz çubuğun arasından
geçmelidir.
Universal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir.

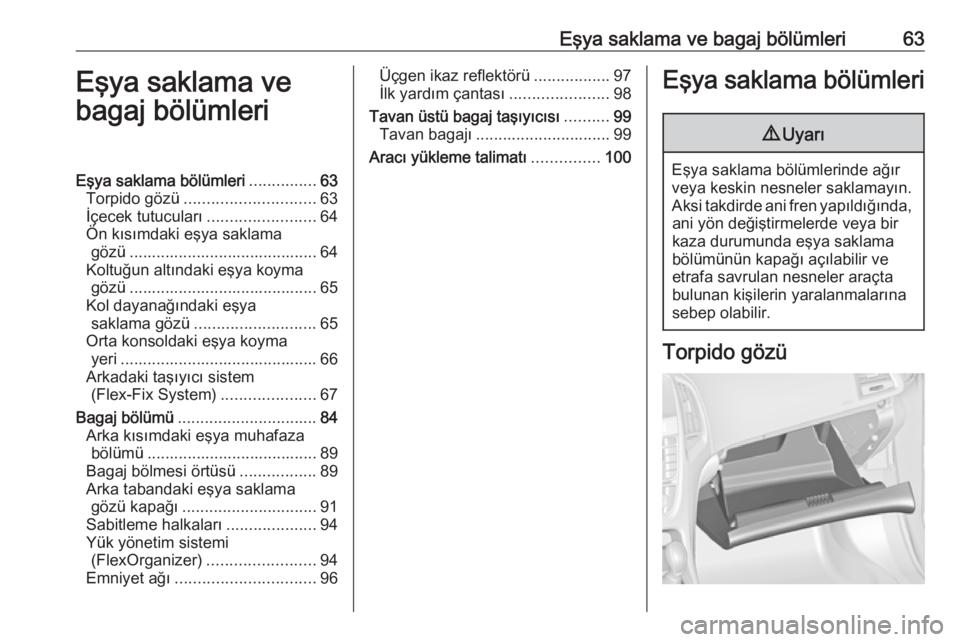

Eşya saklama ve bagaj bölümleri63Eşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............63
Torpido gözü ............................. 63
İçecek tutucuları ........................64
Ön kısımdaki eşya saklama gözü .......................................... 64
Koltuğun altındaki eşya koyma gözü .......................................... 65
Kol dayanağındaki eşya saklama gözü ........................... 65
Orta konsoldaki eşya koyma yeri ............................................ 66
Arkadaki taşıyıcı sistem
(Flex-Fix System) .....................67
Bagaj bölümü ............................... 84
Arka kısımdaki eşya muhafaza bölümü ...................................... 89
Bagaj bölmesi örtüsü .................89
Arka tabandaki eşya saklama gözü kapağı .............................. 91
Sabitleme halkaları ....................94
Yük yönetim sistemi (FlexOrganizer) ........................94
Emniyet ağı ............................... 96Üçgen ikaz reflektörü .................97
İlk yardım çantası ......................98
Tavan üstü bagaj taşıyıcısı ..........99
Tavan bagajı .............................. 99
Aracı yükleme talimatı ...............100Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü

64Eşya saklama ve bagaj bölümleriTorpido gözünde bir anahtar yuvası,
bir kredi kartı yuvası, bir bozuk para
yuvası ve bir de kilitli büjon adaptörü
yuvası bulunur.
Sürüş esnasında torpido gözü kapalı
olmalıdır.
İçecek tutucuları
Bardak tutucuları orta konsolda
bulunmaktadır.
Modele bağlı olarak, bardak tutucular
ön konsoldaki kapağın altında
bulunmaktadır. Kapağı arkaya doğru
itin. Orta raf çıkarıldıktan sonra şişeler burda muhafaza edilebilir 3 66.
İlave bardak tutucuları arka kol
dayanağında yer almaktadır. Kol
dayanağını aşağıya yatırın.
Ön kısımdaki eşya saklamagözü
Direksiyonun yanında bir eşya
saklama gözü bulumaktadır.

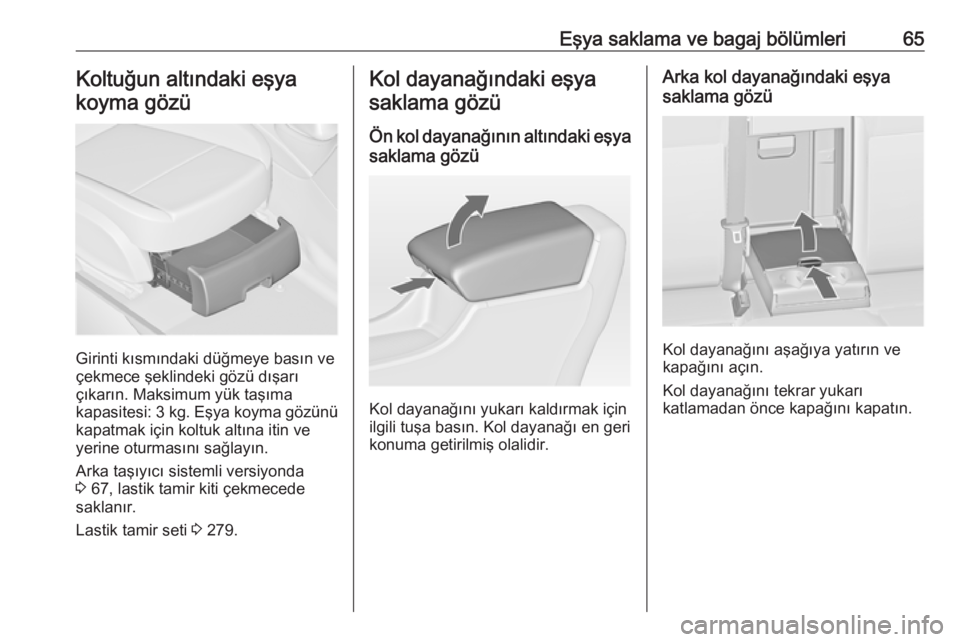

Eşya saklama ve bagaj bölümleri65Koltuğun altındaki eşya
koyma gözü
Girinti kısmındaki düğmeye basın ve
çekmece şeklindeki gözü dışarı
çıkarın. Maksimum yük taşıma
kapasitesi: 3 kg . Eşya koyma gözünü
kapatmak için koltuk altına itin ve
yerine oturmasını sağlayın.
Arka taşıyıcı sistemli versiyonda
3 67, lastik tamir kiti çekmecede
saklanır.
Lastik tamir seti 3 279.
Kol dayanağındaki eşya
saklama gözü
Ön kol dayanağının altındaki eşya
saklama gözü
Kol dayanağını yukarı kaldırmak için
ilgili tuşa basın. Kol dayanağı en geri
konuma getirilmiş olalidir.
Arka kol dayanağındaki eşya
saklama gözü
Kol dayanağını aşağıya yatırın ve
kapağını açın.
Kol dayanağını tekrar yukarı
katlamadan önce kapağını kapatın.

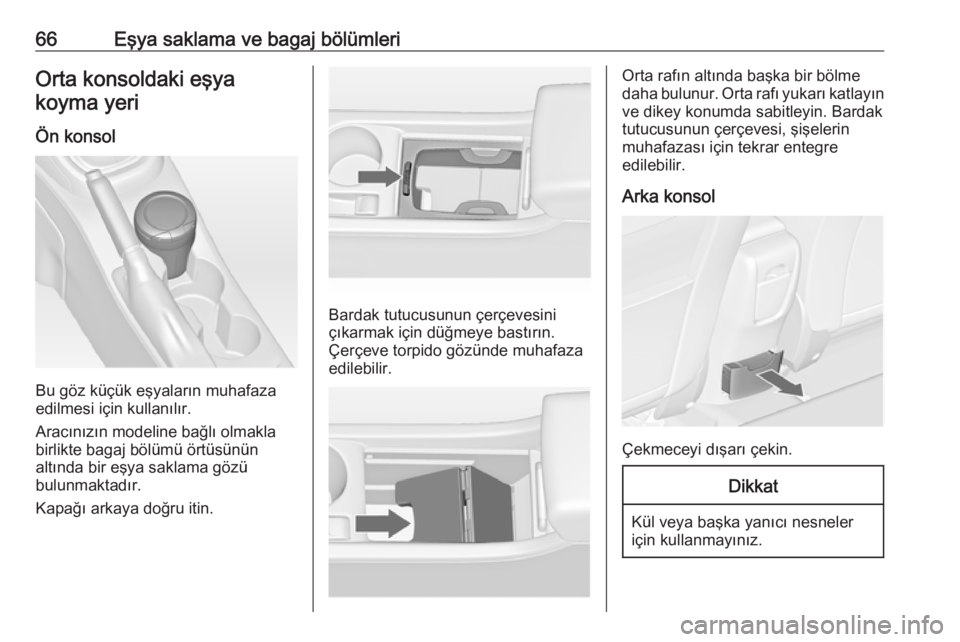

66Eşya saklama ve bagaj bölümleriOrta konsoldaki eşyakoyma yeri
Ön konsol
Bu göz küçük eşyaların muhafaza
edilmesi için kullanılır.
Aracınızın modeline bağlı olmakla
birlikte bagaj bölümü örtüsünün
altında bir eşya saklama gözü
bulunmaktadır.
Kapağı arkaya doğru itin.
Bardak tutucusunun çerçevesini
çıkarmak için düğmeye bastırın.
Çerçeve torpido gözünde muhafaza
edilebilir.
Orta rafın altında başka bir bölme
daha bulunur. Orta rafı yukarı katlayın ve dikey konumda sabitleyin. Bardak
tutucusunun çerçevesi, şişelerin
muhafazası için tekrar entegre
edilebilir.
Arka konsol
Çekmeceyi dışarı çekin.
Dikkat
Kül veya başka yanıcı nesneler
için kullanmayınız.

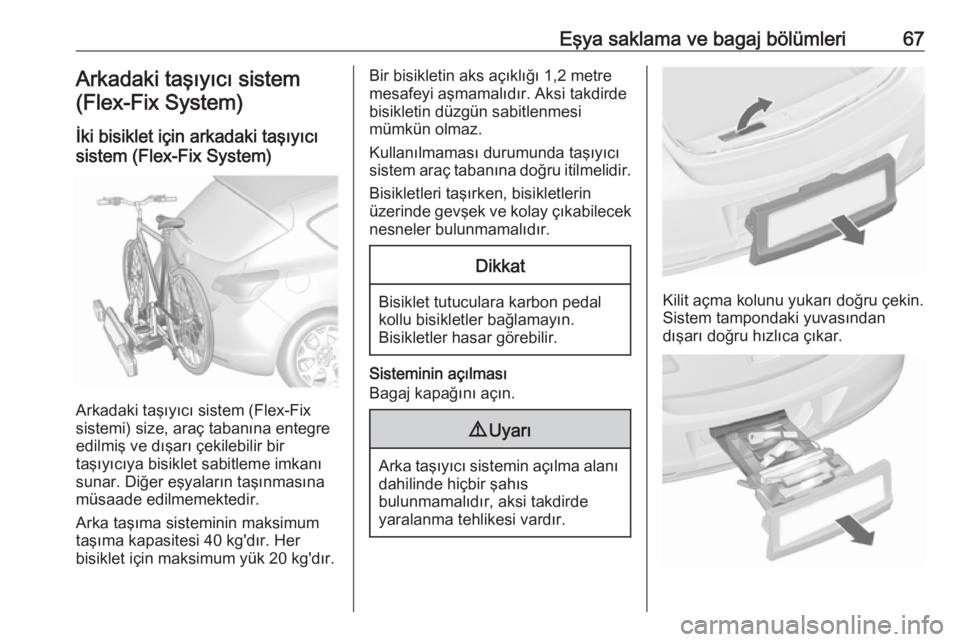

Eşya saklama ve bagaj bölümleri67Arkadaki taşıyıcı sistem(Flex-Fix System)
İki bisiklet için arkadaki taşıyıcı
sistem (Flex-Fix System)
Arkadaki taşıyıcı sistem (Flex-Fix
sistemi) size, araç tabanına entegre
edilmiş ve dışarı çekilebilir bir
taşıyıcıya bisiklet sabitleme imkanı
sunar. Diğer eşyaların taşınmasına
müsaade edilmemektedir.
Arka taşıma sisteminin maksimum
taşıma kapasitesi 40 kg'dır. Her
bisiklet için maksimum yük 20 kg'dır.
Bir bisikletin aks açıklığı 1,2 metre
mesafeyi aşmamalıdır. Aksi takdirde
bisikletin düzgün sabitlenmesi
mümkün olmaz.
Kullanılmaması durumunda taşıyıcı
sistem araç tabanına doğru itilmelidir.
Bisikletleri taşırken, bisikletlerin
üzerinde gevşek ve kolay çıkabilecek
nesneler bulunmamalıdır.Dikkat
Bisiklet tutuculara karbon pedal
kollu bisikletler bağlamayın.
Bisikletler hasar görebilir.
Sisteminin açılması
Bagaj kapağını açın.
9 Uyarı
Arka taşıyıcı sistemin açılma alanı
dahilinde hiçbir şahıs
bulunmamalıdır, aksi takdirde
yaralanma tehlikesi vardır.
Kilit açma kolunu yukarı doğru çekin.
Sistem tampondaki yuvasından
dışarı doğru hızlıca çıkar.

68Eşya saklama ve bagaj bölümleriArka taşıyıcı sistemini duyulabilecek
şekilde kilitlenene kadar tamamen
dışarı çekin.
Flex-Fix sisteminin, sadece emniyet
çözme kolunun tekrar çekilmesiyle
içeri itilebileceğinden emin olun.9 Uyarı
Arka taşıyıcı sisteme eşya
yerleştirmeye ancak taşıyıcı
sistem tamamen doğru şekilde
açıldıysa izin verilir. Eğer aracın
arkasındaki taşıyıcı sistem tam
olarak açılamadıysa sistem
üzerinde eşya taşımayın ve
taşıyıcı sistemi tekrar geri sürün.
Bir servise başvurun.
Arka lambaların montajı
İlk önce arkadaki lambayı, ( 1),
ardından öndeki lambayı ( 2) saklama
yuvasından çıkarın.
Arka lambaların arka tarafındaki
lamba desteğini tamamen dışarı
çıkarın.
Kapatma kolunu aşağıya doğru
bastırın ve lamba desteğini yerine
oturana kadar bağlantı elemanına
bastırın.
Bu işlemi her bir arka lamba için
uygulayın.
