OPEL ASTRA J 2016 Sürücü El Kitabı (in Turkish)

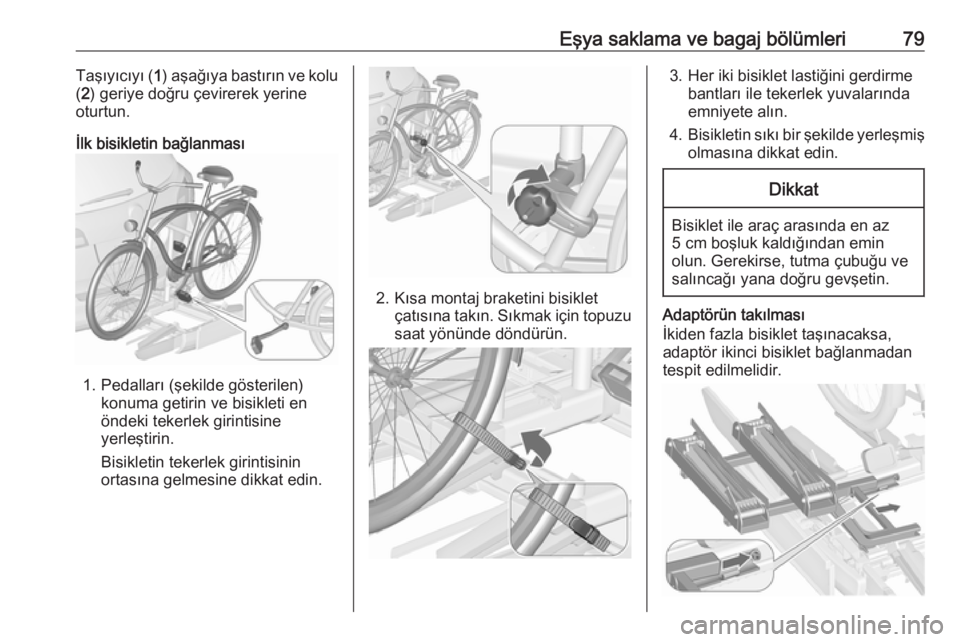

Eşya saklama ve bagaj bölümleri79Taşıyıcıyı (1) aşağıya bastırın ve kolu
( 2 ) geriye doğru çevirerek yerine
oturtun.
İlk bisikletin bağlanması
1. Pedalları (şekilde gösterilen) konuma getirin ve bisikleti en
öndeki tekerlek girintisine
yerleştirin.
Bisikletin tekerlek girintisinin
ortasına gelmesine dikkat edin.
2. Kısa montaj braketini bisiklet çatısına takın. Sıkmak için topuzusaat yönünde döndürün.
3. Her iki bisiklet lastiğini gerdirme bantları ile tekerlek yuvalarında
emniyete alın.
4. Bisikletin sıkı bir şekilde yerleşmiş
olmasına dikkat edin.Dikkat
Bisiklet ile araç arasında en az 5 cm boşluk kaldığından emin
olun. Gerekirse, tutma çubuğu ve
salıncağı yana doğru gevşetin.
Adaptörün takılması
İkiden fazla bisiklet taşınacaksa,
adaptör ikinci bisiklet bağlanmadan
tespit edilmelidir.

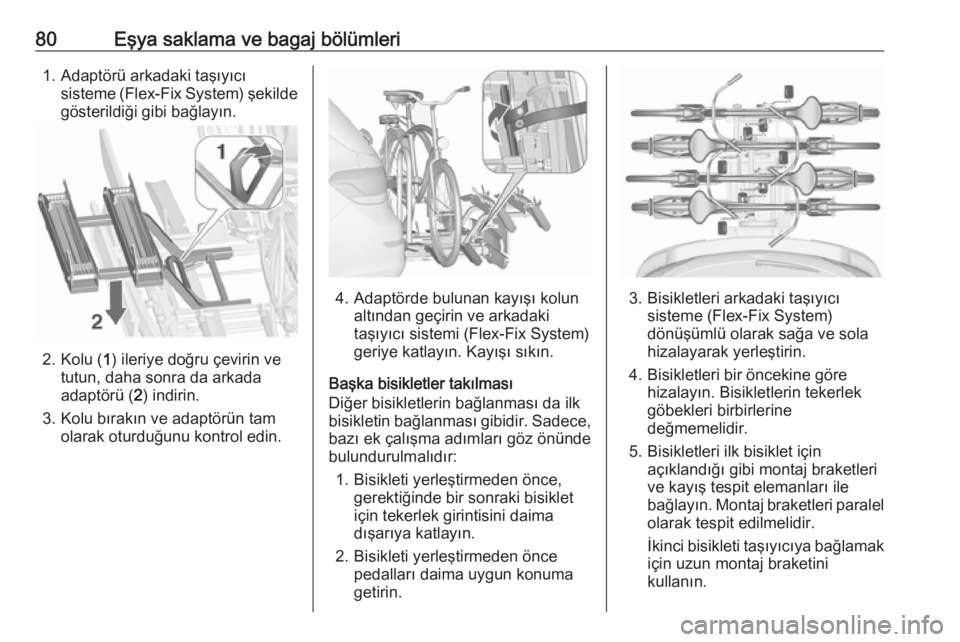

80Eşya saklama ve bagaj bölümleri1. Adaptörü arkadaki taşıyıcısisteme ( Flex-Fix System) şekilde
gösterildiği gibi bağlayın.
2. Kolu ( 1) ileriye doğru çevirin ve
tutun, daha sonra da arkada
adaptörü ( 2) indirin.
3. Kolu bırakın ve adaptörün tam olarak oturduğunu kontrol edin.
4. Adaptörde bulunan kayışı kolunaltından geçirin ve arkadaki
taşıyıcı sistemi (Flex-Fix System)
geriye katlayın. Kayışı sıkın.
Başka bisikletler takılması
Diğer bisikletlerin bağlanması da ilk
bisikletin bağlanması gibidir. Sadece, bazı ek çalışma adımları göz önünde
bulundurulmalıdır:
1. Bisikleti yerleştirmeden önce, gerektiğinde bir sonraki bisiklet
için tekerlek girintisini daima
dışarıya katlayın.
2. Bisikleti yerleştirmeden önce pedalları daima uygun konuma
getirin.3. Bisikletleri arkadaki taşıyıcı sisteme (Flex-Fix System)
dönüşümlü olarak sağa ve sola
hizalayarak yerleştirin.
4. Bisikletleri bir öncekine göre hizalayın. Bisikletlerin tekerlek
göbekleri birbirlerine
değmemelidir.
5. Bisikletleri ilk bisiklet için açıklandığı gibi montaj braketleri
ve kayış tespit elemanları ile
bağlayın. Montaj braketleri paralel olarak tespit edilmelidir.
İkinci bisikleti taşıyıcıya bağlamak
için uzun montaj braketini
kullanın.

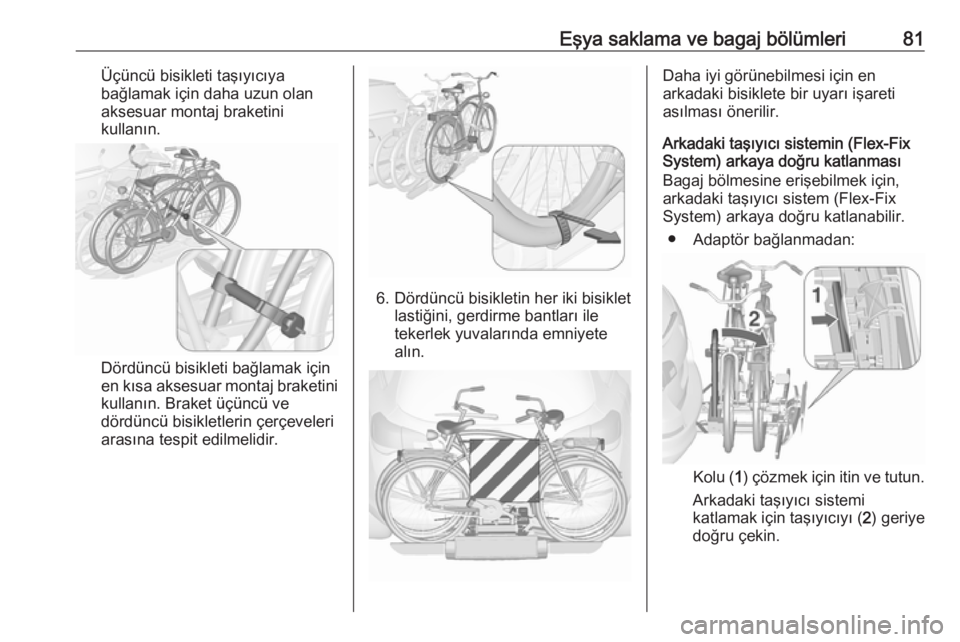

Eşya saklama ve bagaj bölümleri81Üçüncü bisikleti taşıyıcıya
bağlamak için daha uzun olan
aksesuar montaj braketini kullanın.
Dördüncü bisikleti bağlamak için
en kısa aksesuar montaj braketini
kullanın. Braket üçüncü ve
dördüncü bisikletlerin çerçeveleri
arasına tespit edilmelidir.
6. Dördüncü bisikletin her iki bisiklet lastiğini, gerdirme bantları ile
tekerlek yuvalarında emniyete
alın.
Daha iyi görünebilmesi için en
arkadaki bisiklete bir uyarı işareti
asılması önerilir.
Arkadaki taşıyıcı sistemin (Flex-Fix
System) arkaya doğru katlanması
Bagaj bölmesine erişebilmek için,
arkadaki taşıyıcı sistem (Flex-Fix
System) arkaya doğru katlanabilir.
● Adaptör bağlanmadan:
Kolu ( 1) çözmek için itin ve tutun.
Arkadaki taşıyıcı sistemi
katlamak için taşıyıcıyı ( 2) geriye
doğru çekin.

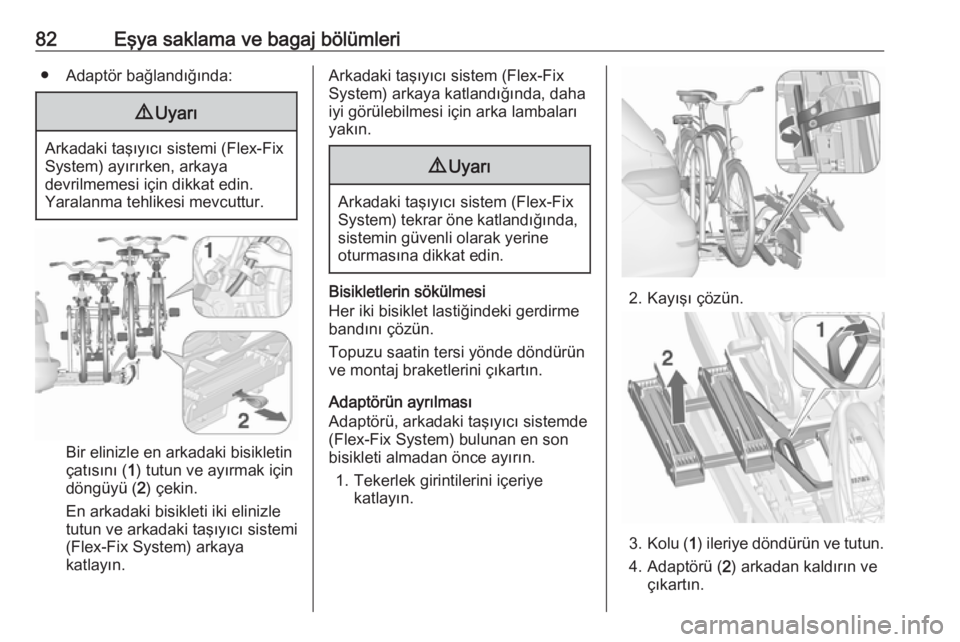

82Eşya saklama ve bagaj bölümleri● Adaptör bağlandığında:9Uyarı
Arkadaki taşıyıcı sistemi (Flex-Fix
System) ayırırken, arkaya
devrilmemesi için dikkat edin.
Yaralanma tehlikesi mevcuttur.
Bir elinizle en arkadaki bisikletin çatısını ( 1) tutun ve ayırmak için
döngüyü ( 2) çekin.
En arkadaki bisikleti iki elinizle
tutun ve arkadaki taşıyıcı sistemi
(Flex-Fix System) arkaya
katlayın.
Arkadaki taşıyıcı sistem (Flex-Fix
System) arkaya katlandığında, daha
iyi görülebilmesi için arka lambaları
yakın.9 Uyarı
Arkadaki taşıyıcı sistem (Flex-Fix
System) tekrar öne katlandığında, sistemin güvenli olarak yerine
oturmasına dikkat edin.
Bisikletlerin sökülmesi
Her iki bisiklet lastiğindeki gerdirme
bandını çözün.
Topuzu saatin tersi yönde döndürün
ve montaj braketlerini çıkartın.
Adaptörün ayrılması
Adaptörü, arkadaki taşıyıcı sistemde
(Flex-Fix System) bulunan en son bisikleti almadan önce ayırın.
1. Tekerlek girintilerini içeriye katlayın.2. Kayışı çözün.
3.Kolu ( 1) ileriye döndürün ve tutun.
4. Adaptörü ( 2) arkadan kaldırın ve
çıkartın.

Eşya saklama ve bagaj bölümleri83Bisiklet taşıyıcının sökülmesi
Montaj braketlerini şekilde görüldüğü
gibi hizalayın.
Kolu ( 1) öne çevirerek taşıyıcıyı ( 2)
ayırın ve kaldırın.
Taşıyıcıyı arkaya doğru katlayın,
sonra da durana kadar öne doğru
itin ( 1).
Taşıyıcıyı arkadan aşağıya
bastırın ( 2).
Tekerlek girintilerinin içeriye
katlanması
Her iki tekerlek girintisini içeriye
katlayın.Kayış bağlantı elemanlarını doğru
olarak saklayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) çözülmesi

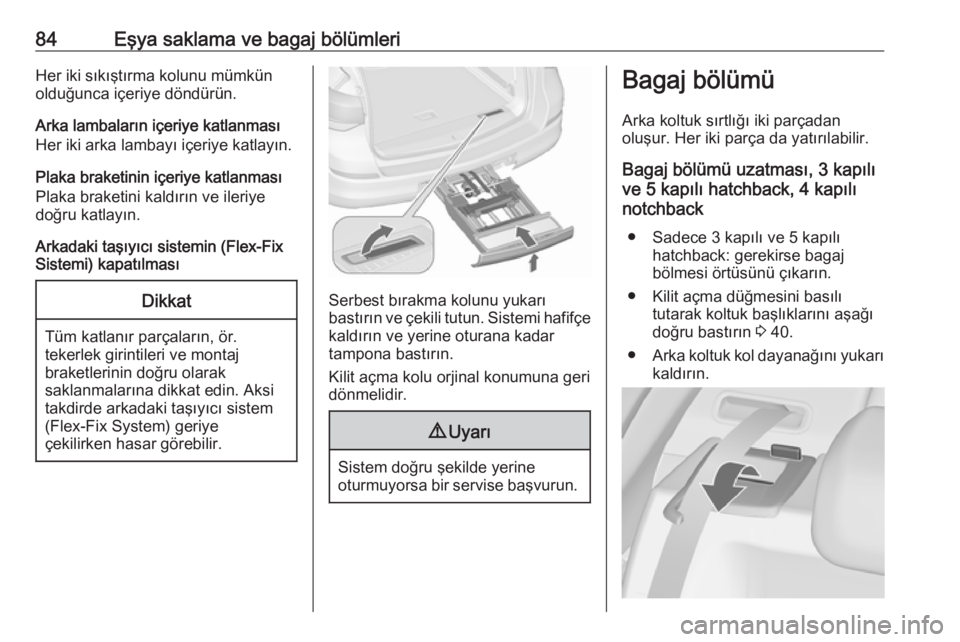

84Eşya saklama ve bagaj bölümleriHer iki sıkıştırma kolunu mümkün
olduğunca içeriye döndürün.
Arka lambaların içeriye katlanması
Her iki arka lambayı içeriye katlayın.
Plaka braketinin içeriye katlanması
Plaka braketini kaldırın ve ileriye doğru katlayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
Sistemi) kapatılmasıDikkat
Tüm katlanır parçaların, ör.
tekerlek girintileri ve montaj
braketlerinin doğru olarak
saklanmalarına dikkat edin. Aksi
takdirde arkadaki taşıyıcı sistem
(Flex-Fix System) geriye
çekilirken hasar görebilir.
Serbest bırakma kolunu yukarı
bastırın ve çekili tutun. Sistemi hafifçe kaldırın ve yerine oturana kadar
tampona bastırın.
Kilit açma kolu orjinal konumuna geri
dönmelidir.
9 Uyarı
Sistem doğru şekilde yerine
oturmuyorsa bir servise başvurun.
Bagaj bölümü
Arka koltuk sırtlığı iki parçadan
oluşur. Her iki parça da yatırılabilir.
Bagaj bölümü uzatması, 3 kapılı
ve 5 kapılı hatchback, 4 kapılı
notchback
● Sadece 3 kapılı ve 5 kapılı hatchback: gerekirse bagaj
bölmesi örtüsünü çıkarın.
● Kilit açma düğmesini basılı tutarak koltuk başlıklarını aşağı
doğru bastırın 3 40.
● Arka koltuk kol dayanağını yukarı
kaldırın.

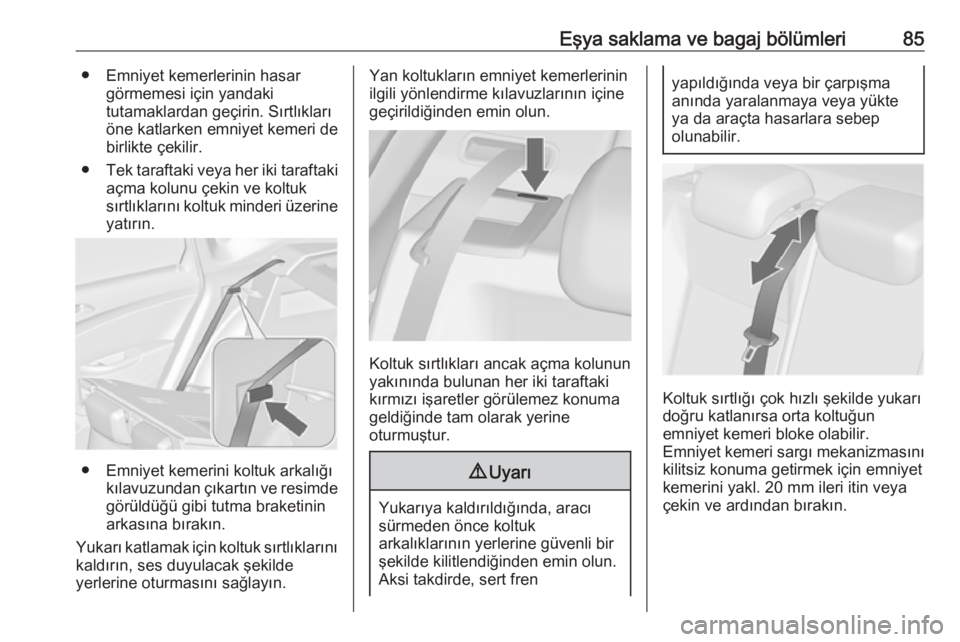

Eşya saklama ve bagaj bölümleri85● Emniyet kemerlerinin hasargörmemesi için yandaki
tutamaklardan geçirin. Sırtlıkları
öne katlarken emniyet kemeri de
birlikte çekilir.
● Tek taraftaki veya her iki taraftaki
açma kolunu çekin ve koltuk
sırtlıklarını koltuk minderi üzerine
yatırın.
● Emniyet kemerini koltuk arkalığı kılavuzundan çıkartın ve resimde
görüldüğü gibi tutma braketinin
arkasına bırakın.
Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses duyulacak şekilde
yerlerine oturmasını sağlayın.
Yan koltukların emniyet kemerlerinin ilgili yönlendirme kılavuzlarının içine
geçirildiğinden emin olun.
Koltuk sırtlıkları ancak açma kolunun
yakınında bulunan her iki taraftaki
kırmızı işaretler görülemez konuma
geldiğinde tam olarak yerine
oturmuştur.
9 Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.
Aksi takdirde, sert fren
yapıldığında veya bir çarpışma
anında yaralanmaya veya yükte
ya da araçta hasarlara sebep
olunabilir.
Koltuk sırtlığı çok hızlı şekilde yukarı
doğru katlanırsa orta koltuğun
emniyet kemeri bloke olabilir.
Emniyet kemeri sargı mekanizmasını
kilitsiz konuma getirmek için emniyet
kemerini yakl. 20 mm ileri itin veya
çekin ve ardından bırakın.

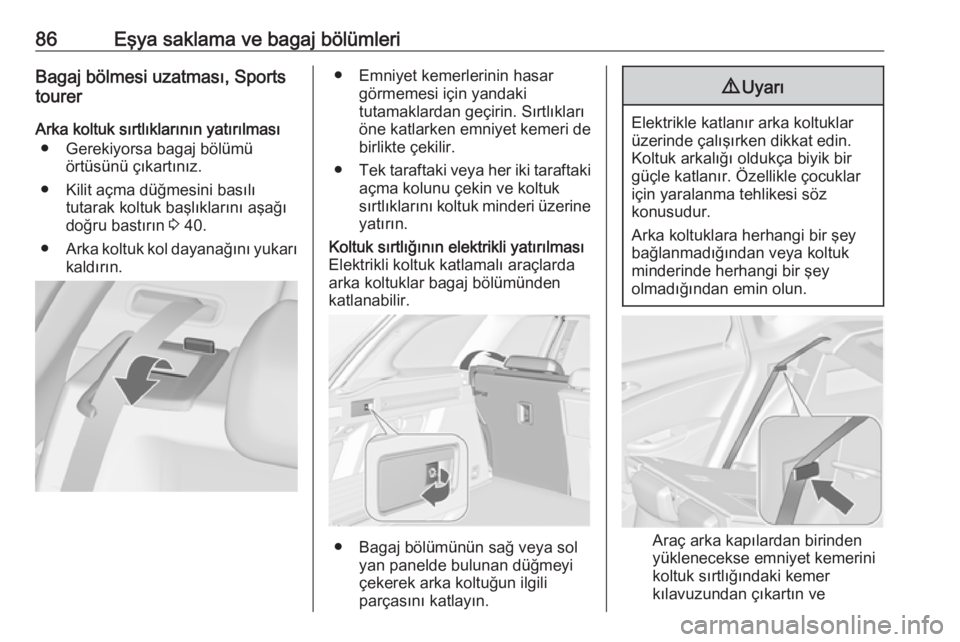

86Eşya saklama ve bagaj bölümleriBagaj bölmesi uzatması, Sports
tourer
Arka koltuk sırtlıklarının yatırılması ● Gerekiyorsa bagaj bölümü örtüsünü çıkartınız.
● Kilit açma düğmesini basılı tutarak koltuk başlıklarını aşağı
doğru bastırın 3 40.
● Arka koltuk kol dayanağını yukarı
kaldırın.● Emniyet kemerlerinin hasar görmemesi için yandaki
tutamaklardan geçirin. Sırtlıkları öne katlarken emniyet kemeri de
birlikte çekilir.
● Tek taraftaki veya her iki taraftaki
açma kolunu çekin ve koltuk
sırtlıklarını koltuk minderi üzerine
yatırın.Koltuk sırtlığının elektrikli yatırılması
Elektrikli koltuk katlamalı araçlarda
arka koltuklar bagaj bölümünden
katlanabilir.
● Bagaj bölümünün sağ veya sol yan panelde bulunan düğmeyi
çekerek arka koltuğun ilgili
parçasını katlayın.
9 Uyarı
Elektrikle katlanır arka koltuklar
üzerinde çalışırken dikkat edin.
Koltuk arkalığı oldukça biyik bir
güçle katlanır. Özellikle çocuklar
için yaralanma tehlikesi söz
konusudur.
Arka koltuklara herhangi bir şey
bağlanmadığından veya koltuk
minderinde herhangi bir şey
olmadığından emin olun.
Araç arka kapılardan birinden yüklenecekse emniyet kemerini
koltuk sırtlığındaki kemer
kılavuzundan çıkartın ve

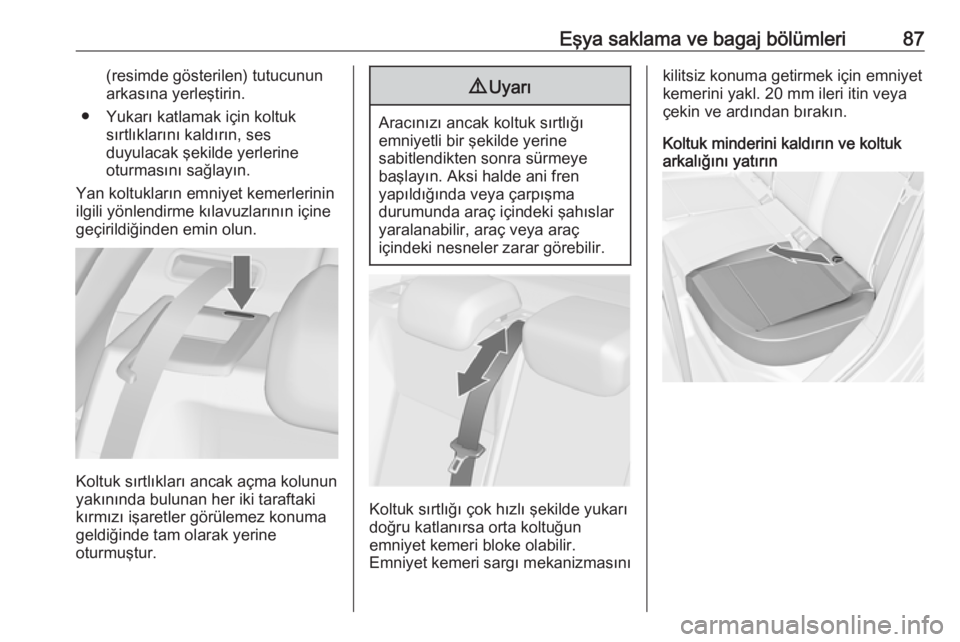

Eşya saklama ve bagaj bölümleri87(resimde gösterilen) tutucunun
arkasına yerleştirin.
● Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses
duyulacak şekilde yerlerine
oturmasını sağlayın.
Yan koltukların emniyet kemerlerinin
ilgili yönlendirme kılavuzlarının içine
geçirildiğinden emin olun.
Koltuk sırtlıkları ancak açma kolunun
yakınında bulunan her iki taraftaki
kırmızı işaretler görülemez konuma
geldiğinde tam olarak yerine
oturmuştur.
9 Uyarı
Aracınızı ancak koltuk sırtlığı
emniyetli bir şekilde yerine
sabitlendikten sonra sürmeye
başlayın. Aksi halde ani fren
yapıldığında veya çarpışma
durumunda araç içindeki şahıslar yaralanabilir, araç veya araç
içindeki nesneler zarar görebilir.
Koltuk sırtlığı çok hızlı şekilde yukarı
doğru katlanırsa orta koltuğun
emniyet kemeri bloke olabilir.
Emniyet kemeri sargı mekanizmasını
kilitsiz konuma getirmek için emniyet
kemerini yakl. 20 mm ileri itin veya
çekin ve ardından bırakın.
Koltuk minderini kaldırın ve koltuk
arkalığını yatırın

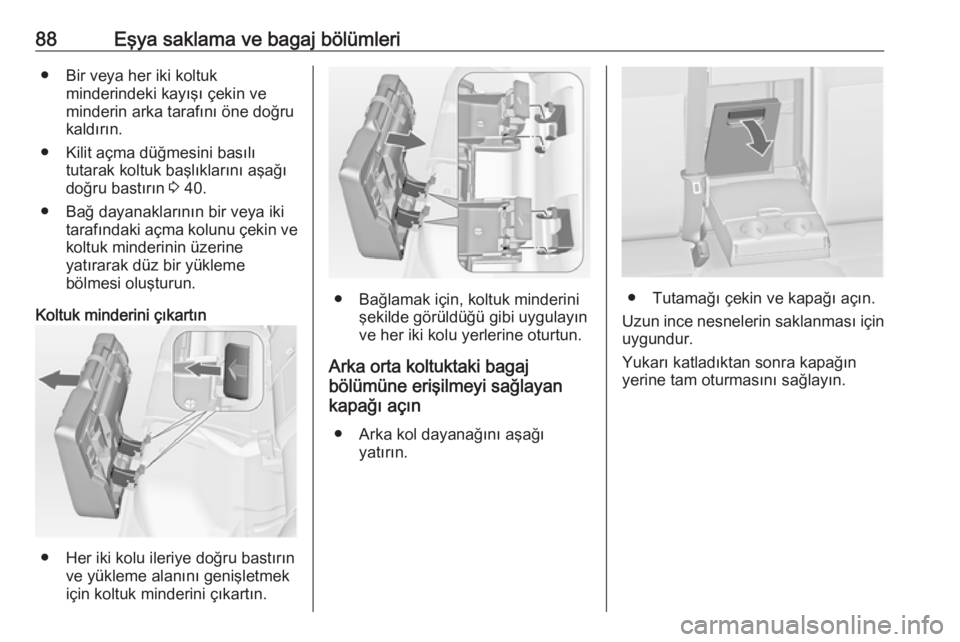

88Eşya saklama ve bagaj bölümleri● Bir veya her iki koltukminderindeki kayışı çekin ve
minderin arka tarafını öne doğru kaldırın.
● Kilit açma düğmesini basılı tutarak koltuk başlıklarını aşağı
doğru bastırın 3 40.
● Bağ dayanaklarının bir veya iki tarafındaki açma kolunu çekin ve
koltuk minderinin üzerine
yatırarak düz bir yükleme
bölmesi oluşturun.
Koltuk minderini çıkartın
● Her iki kolu ileriye doğru bastırın ve yükleme alanını genişletmek
için koltuk minderini çıkartın.
● Bağlamak için, koltuk minderini şekilde görüldüğü gibi uygulayın
ve her iki kolu yerlerine oturtun.
Arka orta koltuktaki bagaj
bölümüne erişilmeyi sağlayan
kapağı açın
● Arka kol dayanağını aşağı yatırın.● Tutamağı çekin ve kapağı açın.
Uzun ince nesnelerin saklanması için uygundur.
Yukarı katladıktan sonra kapağın
yerine tam oturmasını sağlayın.
