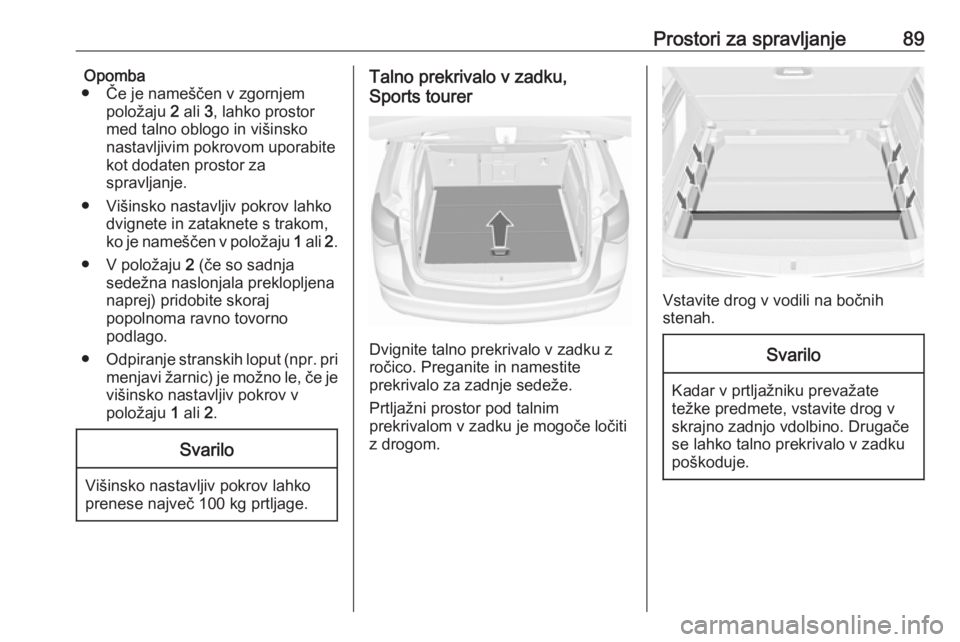

Prostori za spravljanje89Opomba
● Če je nameščen v zgornjem položaju 2 ali 3, lahko prostor
med talno oblogo in višinsko
nastavljivim pokrovom uporabite
kot dodaten prostor za
spravljanje.
● Višinsko nastavljiv pokrov lahko dvignete in zataknete s trakom,
ko je nameščen v položaju 1 ali 2.
● V položaju 2 (če so sadnja
sedežna naslonjala preklopljena
naprej) pridobite skoraj
popolnoma ravno tovorno
podlago.
● Odpiranje stranskih loput ( npr. pri
menjavi žarnic) je možno le, če je višinsko nastavljiv pokrov v
položaju 1 ali 2.Svarilo
Višinsko nastavljiv pokrov lahko
prenese največ 100 kg prtljage.
Talno prekrivalo v zadku,
Sports tourer
Dvignite talno prekrivalo v zadku z
ročico. Preganite in namestite
prekrivalo za zadnje sedeže.
Prtljažni prostor pod talnim
prekrivalom v zadku je mogoče ločiti
z drogom.
Vstavite drog v vodili na bočnih
stenah.
Svarilo
Kadar v prtljažniku prevažate
težke predmete, vstavite drog v
skrajno zadnjo vdolbino. Drugače
se lahko talno prekrivalo v zadku
poškoduje.

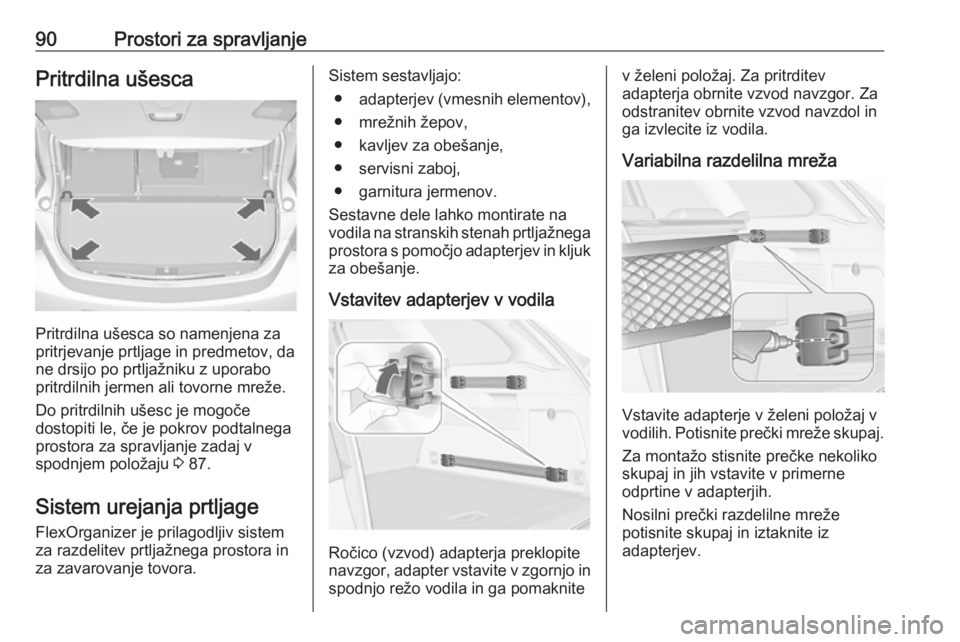

90Prostori za spravljanjePritrdilna ušesca
Pritrdilna ušesca so namenjena za
pritrjevanje prtljage in predmetov, da
ne drsijo po prtljažniku z uporabo pritrdilnih jermen ali tovorne mreže.
Do pritrdilnih ušesc je mogoče
dostopiti le, če je pokrov podtalnega
prostora za spravljanje zadaj v
spodnjem položaju 3 87.
Sistem urejanja prtljage FlexOrganizer je prilagodljiv sistem
za razdelitev prtljažnega prostora in
za zavarovanje tovora.
Sistem sestavljajo:
● adapterjev (vmesnih elementov),
● mrežnih žepov,
● kavljev za obešanje,
● servisni zaboj,
● garnitura jermenov.
Sestavne dele lahko montirate na
vodila na stranskih stenah prtljažnega
prostora s pomočjo adapterjev in kljuk
za obešanje.
Vstavitev adapterjev v vodila
Ročico (vzvod) adapterja preklopite
navzgor, adapter vstavite v zgornjo in spodnjo režo vodila in ga pomaknite
v želeni položaj. Za pritrditev
adapterja obrnite vzvod navzgor. Za
odstranitev obrnite vzvod navzdol in
ga izvlecite iz vodila.
Variabilna razdelilna mreža
Vstavite adapterje v želeni položaj v
vodilih. Potisnite prečki mreže skupaj.
Za montažo stisnite prečke nekoliko
skupaj in jih vstavite v primerne
odprtine v adapterjih.
Nosilni prečki razdelilne mreže
potisnite skupaj in iztaknite iz
adapterjev.

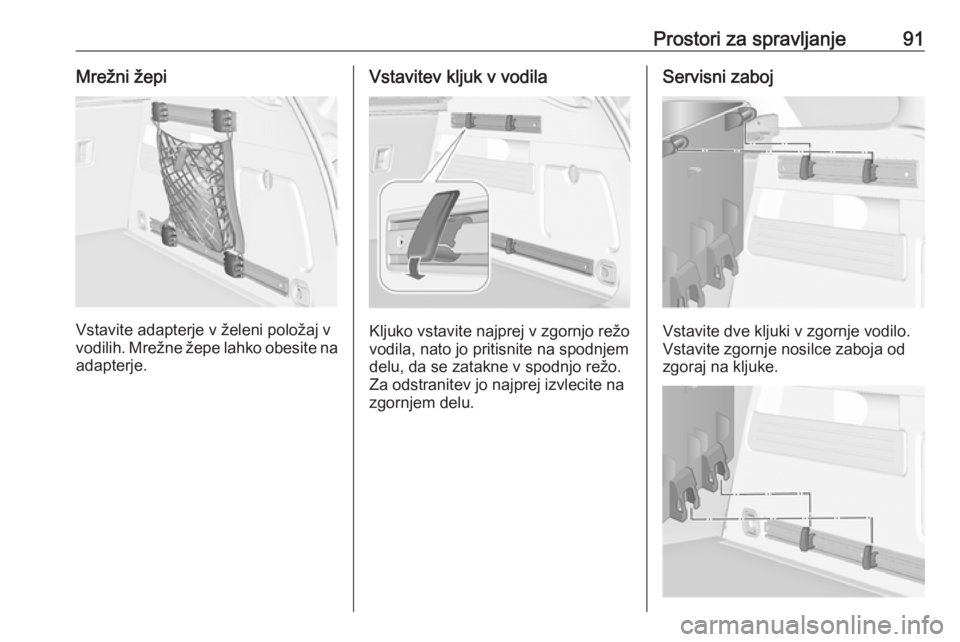

Prostori za spravljanje91Mrežni žepi
Vstavite adapterje v želeni položaj v
vodilih. Mrežne žepe lahko obesite na adapterje.
Vstavitev kljuk v vodila
Kljuko vstavite najprej v zgornjo režo
vodila, nato jo pritisnite na spodnjem
delu, da se zatakne v spodnjo režo.
Za odstranitev jo najprej izvlecite na
zgornjem delu.
Servisni zaboj
Vstavite dve kljuki v zgornje vodilo.
Vstavite zgornje nosilce zaboja od
zgoraj na kljuke.

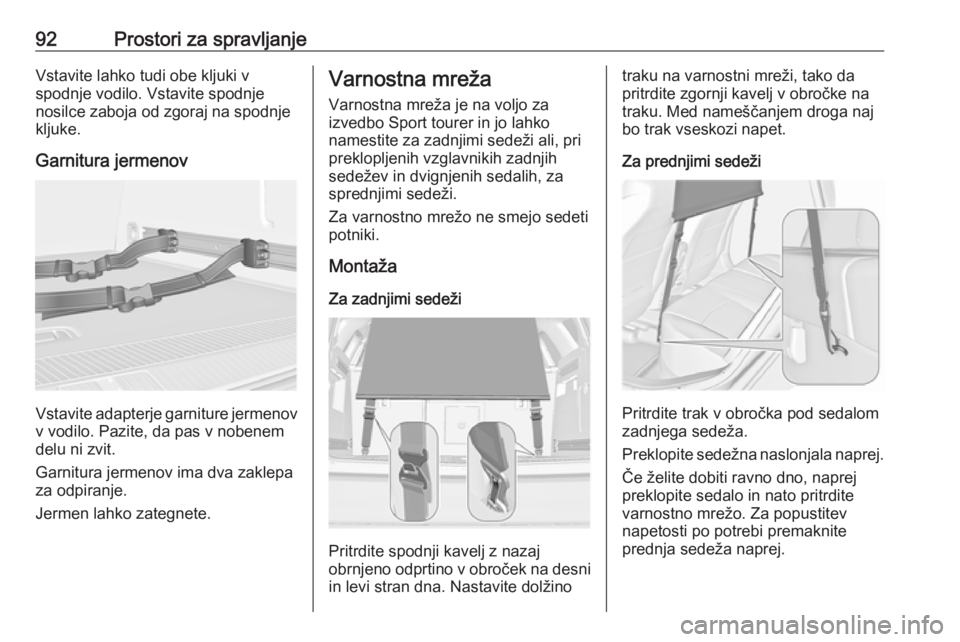

92Prostori za spravljanjeVstavite lahko tudi obe kljuki v
spodnje vodilo. Vstavite spodnje
nosilce zaboja od zgoraj na spodnje
kljuke.
Garnitura jermenov
Vstavite adapterje garniture jermenov
v vodilo. Pazite, da pas v nobenem
delu ni zvit.
Garnitura jermenov ima dva zaklepa
za odpiranje.
Jermen lahko zategnete.
Varnostna mreža
Varnostna mreža je na voljo za
izvedbo Sport tourer in jo lahko
namestite za zadnjimi sedeži ali, pri
preklopljenih vzglavnikih zadnjih
sedežev in dvignjenih sedalih, za
sprednjimi sedeži.
Za varnostno mrežo ne smejo sedeti potniki.
Montaža
Za zadnjimi sedeži
Pritrdite spodnji kavelj z nazaj
obrnjeno odprtino v obroček na desni in levi stran dna. Nastavite dolžino
traku na varnostni mreži, tako da
pritrdite zgornji kavelj v obročke na
traku. Med nameščanjem droga naj bo trak vseskozi napet.
Za prednjimi sedeži
Pritrdite trak v obročka pod sedalom
zadnjega sedeža.
Preklopite sedežna naslonjala naprej.
Če želite dobiti ravno dno, naprej
preklopite sedalo in nato pritrdite
varnostno mrežo. Za popustitev
napetosti po potrebi premaknite
prednja sedeža naprej.

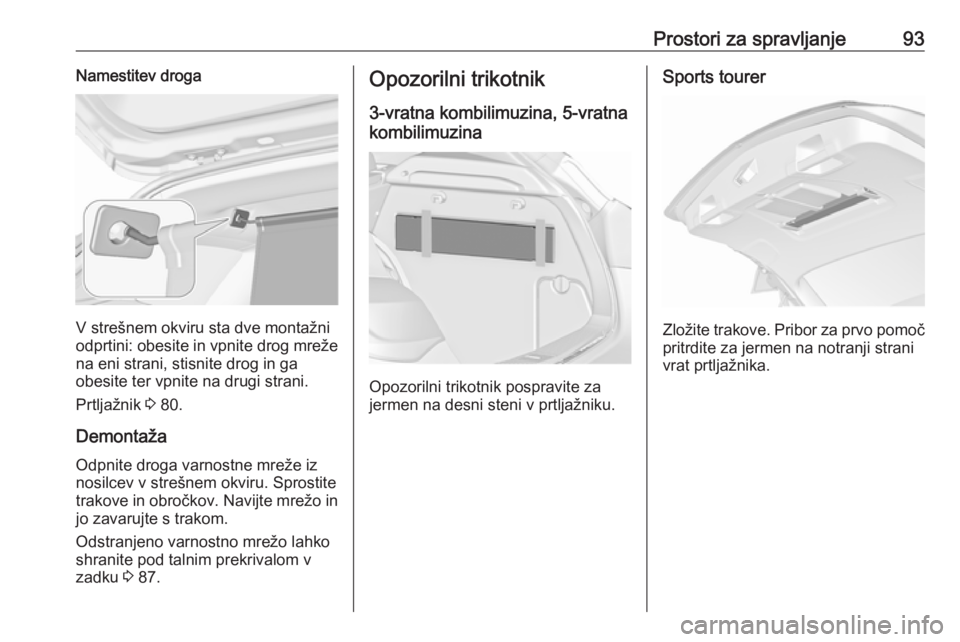

Prostori za spravljanje93Namestitev droga
V strešnem okviru sta dve montažni
odprtini: obesite in vpnite drog mreže
na eni strani, stisnite drog in ga
obesite ter vpnite na drugi strani.
Prtljažnik 3 80.
Demontaža Odpnite droga varnostne mreže iz
nosilcev v strešnem okviru. Sprostite
trakove in obročkov. Navijte mrežo in jo zavarujte s trakom.
Odstranjeno varnostno mrežo lahko
shranite pod talnim prekrivalom v
zadku 3 87.
Opozorilni trikotnik
3-vratna kombilimuzina, 5-vratna
kombilimuzina
Opozorilni trikotnik pospravite za
jermen na desni steni v prtljažniku.
Sports tourer
Zložite trakove. Pribor za prvo pomoč
pritrdite za jermen na notranji strani
vrat prtljažnika.

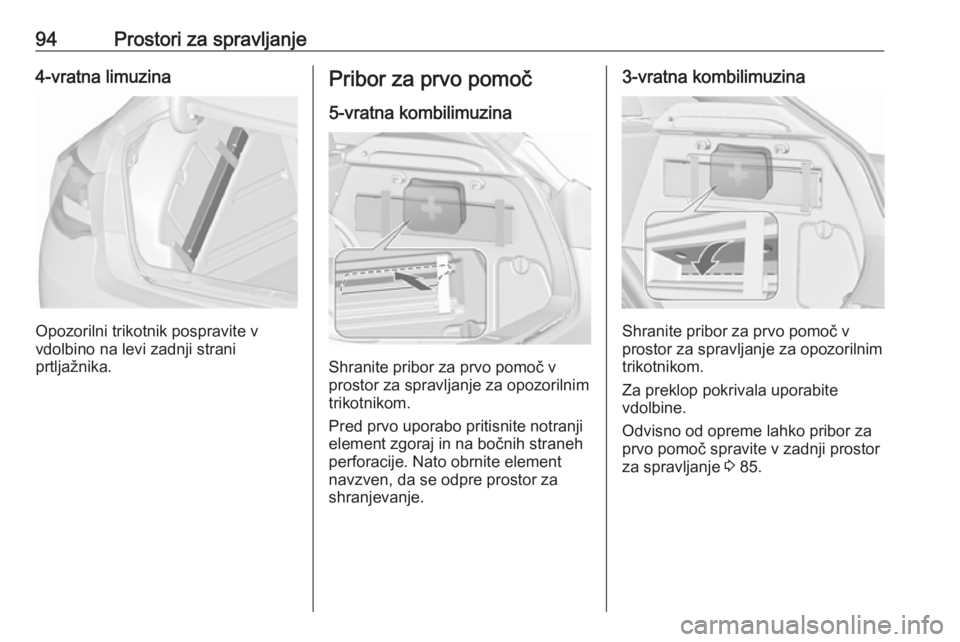

94Prostori za spravljanje4-vratna limuzina
Opozorilni trikotnik pospravite v
vdolbino na levi zadnji strani
prtljažnika.
Pribor za prvo pomoč
5-vratna kombilimuzina
Shranite pribor za prvo pomoč v
prostor za spravljanje za opozorilnim
trikotnikom.
Pred prvo uporabo pritisnite notranji
element zgoraj in na bočnih straneh
perforacije. Nato obrnite element
navzven, da se odpre prostor za
shranjevanje.
3-vratna kombilimuzina
Shranite pribor za prvo pomoč v
prostor za spravljanje za opozorilnim
trikotnikom.
Za preklop pokrivala uporabite
vdolbine.
Odvisno od opreme lahko pribor za
prvo pomoč spravite v zadnji prostor
za spravljanje 3 85.

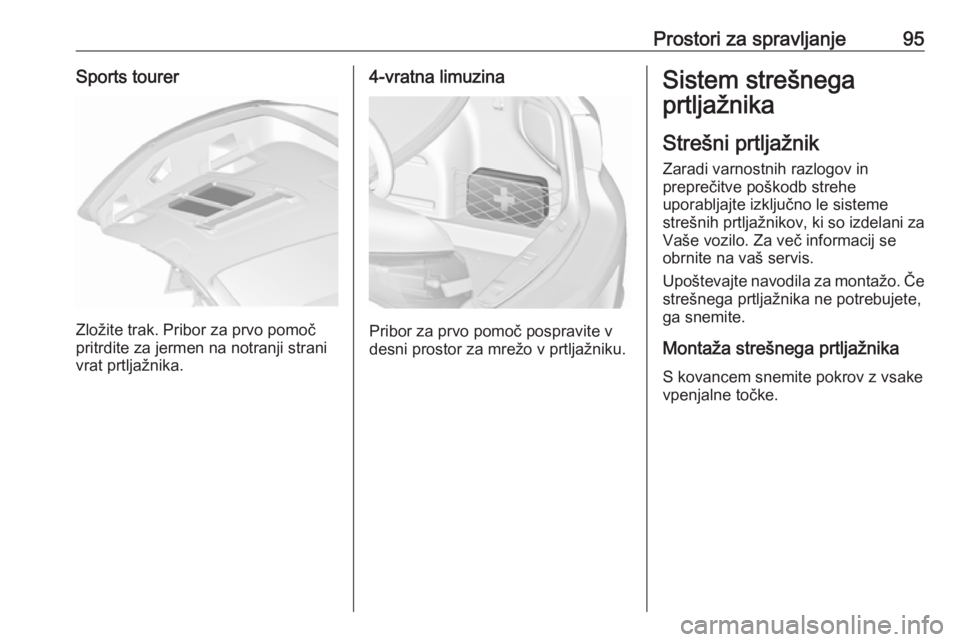

Prostori za spravljanje95Sports tourer
Zložite trak. Pribor za prvo pomoč
pritrdite za jermen na notranji strani vrat prtljažnika.
4-vratna limuzina
Pribor za prvo pomoč pospravite v
desni prostor za mrežo v prtljažniku.
Sistem strešnega
prtljažnika
Strešni prtljažnik
Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte izključno le sisteme
strešnih prtljažnikov, ki so izdelani za
Vaše vozilo. Za več informacij se
obrnite na vaš servis.
Upoštevajte navodila za montažo. Če
strešnega prtljažnika ne potrebujete,
ga snemite.
Montaža strešnega prtljažnika
S kovancem snemite pokrov z vsake
vpenjalne točke.

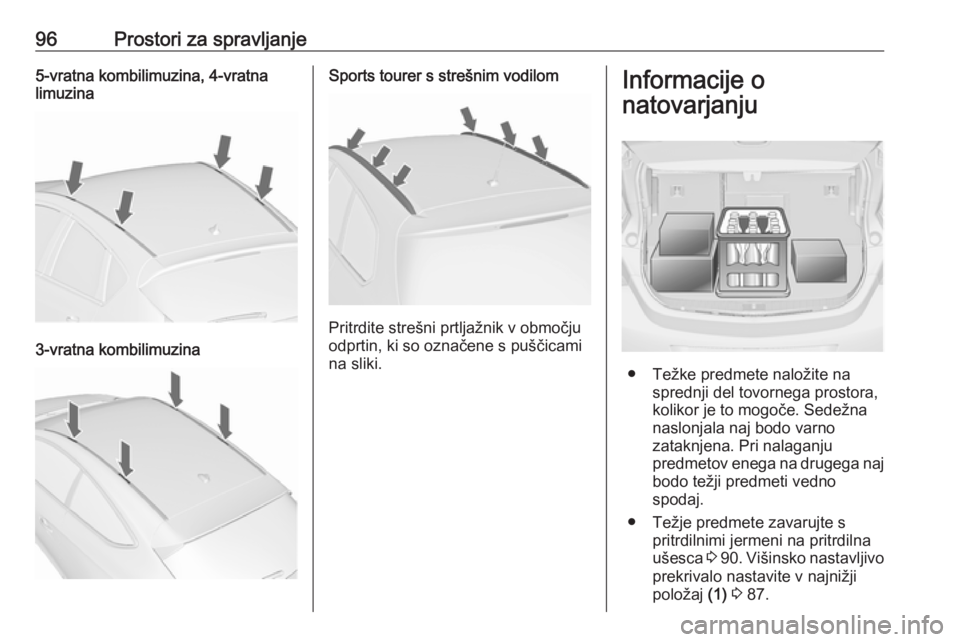

96Prostori za spravljanje5-vratna kombilimuzina, 4-vratna
limuzina
3-vratna kombilimuzina
Sports tourer s strešnim vodilom
Pritrdite strešni prtljažnik v območju
odprtin, ki so označene s puščicami
na sliki.
Informacije o
natovarjanju
● Težke predmete naložite na sprednji del tovornega prostora,
kolikor je to mogoče. Sedežna
naslonjala naj bodo varno
zataknjena. Pri nalaganju
predmetov enega na drugega naj
bodo težji predmeti vedno
spodaj.
● Težje predmete zavarujte s pritrdilnimi jermeni na pritrdilna
ušesca 3 90 . Višinsko nastavljivo
prekrivalo nastavite v najnižji
položaj (1) 3 87.

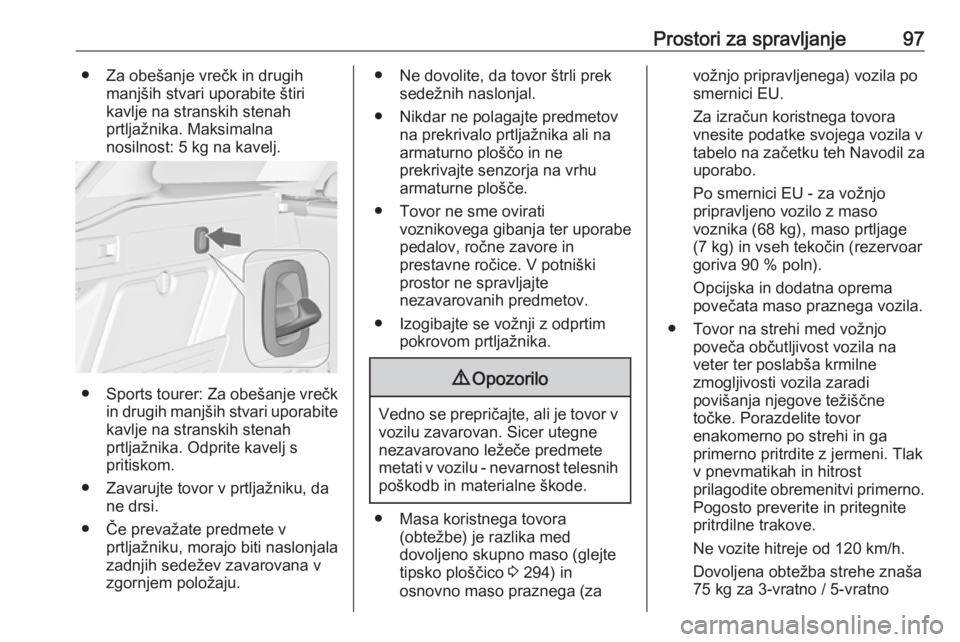

Prostori za spravljanje97● Za obešanje vrečk in drugihmanjših stvari uporabite štiri
kavlje na stranskih stenah
prtljažnika. Maksimalna
nosilnost: 5 kg na kavelj.
● Sports tourer: Za obešanje vrečk
in drugih manjših stvari uporabite kavlje na stranskih stenah
prtljažnika. Odprite kavelj s
pritiskom.
● Zavarujte tovor v prtljažniku, da ne drsi.
● Če prevažate predmete v prtljažniku, morajo biti naslonjala
zadnjih sedežev zavarovana v
zgornjem položaju.
● Ne dovolite, da tovor štrli prek sedežnih naslonjal.
● Nikdar ne polagajte predmetov na prekrivalo prtljažnika ali na
armaturno ploščo in ne
prekrivajte senzorja na vrhu
armaturne plošče.
● Tovor ne sme ovirati voznikovega gibanja ter uporabe
pedalov, ročne zavore in
prestavne ročice. V potniški
prostor ne spravljajte
nezavarovanih predmetov.
● Izogibajte se vožnji z odprtim pokrovom prtljažnika.9Opozorilo
Vedno se prepričajte, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih
poškodb in materialne škode.
● Masa koristnega tovora (obtežbe) je razlika med
dovoljeno skupno maso (glejte
tipsko ploščico 3 294) in
osnovno maso praznega (za
vožnjo pripravljenega) vozila po
smernici EU.
Za izračun koristnega tovora vnesite podatke svojega vozila v
tabelo na začetku teh Navodil za
uporabo.
Po smernici EU - za vožnjo
pripravljeno vozilo z maso
voznika (68 kg), maso prtljage
(7 kg) in vseh tekočin (rezervoar
goriva 90 % poln).
Opcijska in dodatna oprema
povečata maso praznega vozila.
● Tovor na strehi med vožnjo poveča občutljivost vozila na
veter ter poslabša krmilne
zmogljivosti vozila zaradi
povišanja njegove težiščne
točke. Porazdelite tovor
enakomerno po strehi in ga
primerno pritrdite z jermeni. Tlak
v pnevmatikah in hitrost
prilagodite obremenitvi primerno.
Pogosto preverite in pritegnite
pritrdilne trakove.
Ne vozite hitreje od 120 km/h.
Dovoljena obtežba strehe znaša
75 kg za 3-vratno / 5-vratno

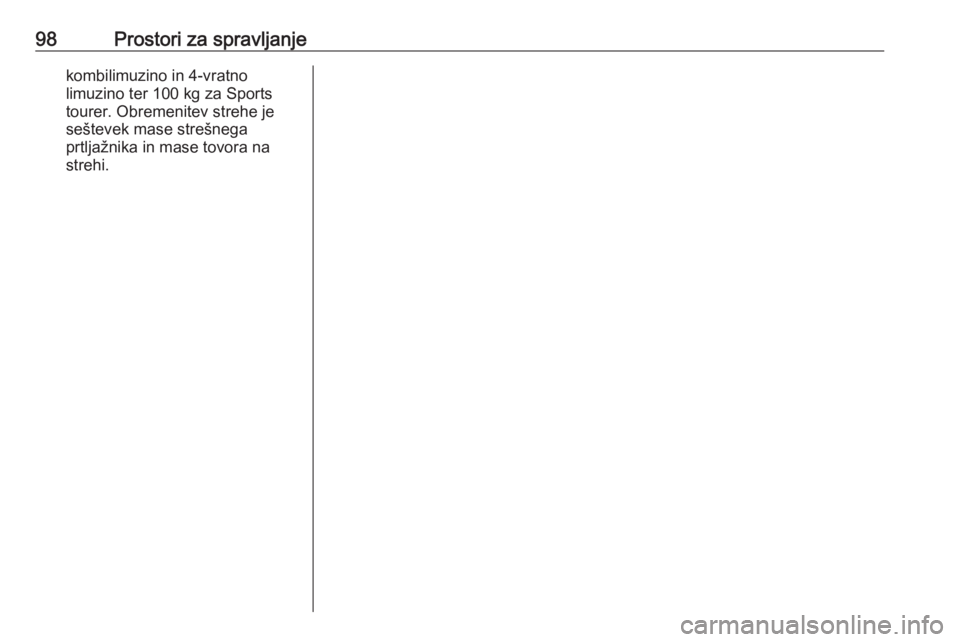

98Prostori za spravljanjekombilimuzino in 4-vratno
limuzino ter 100 kg za Sports
tourer. Obremenitev strehe je
seštevek mase strešnega
prtljažnika in mase tovora na
strehi.
