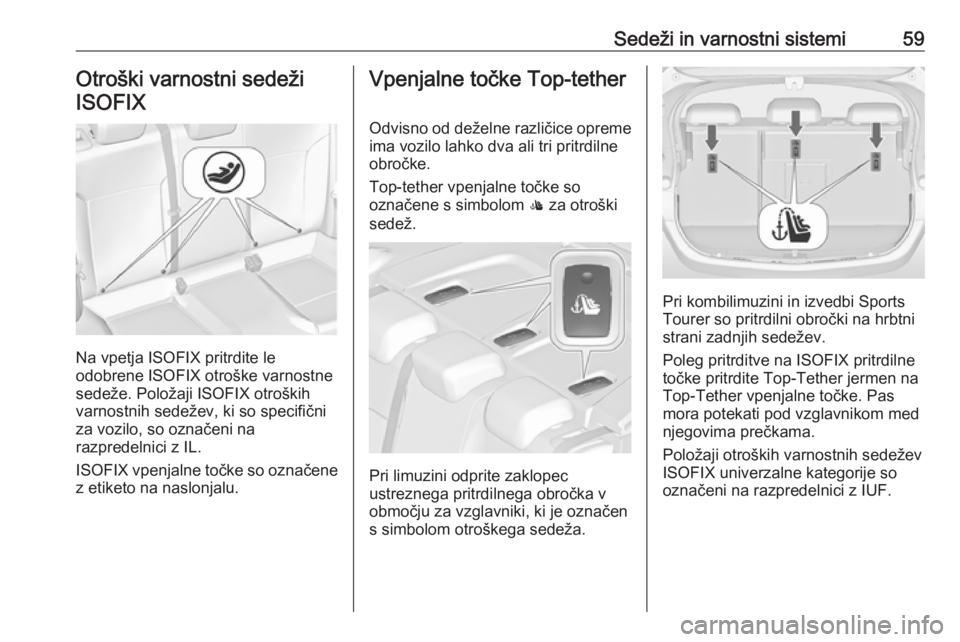

Sedeži in varnostni sistemi59Otroški varnostni sedežiISOFIX
Na vpetja ISOFIX pritrdite le
odobrene ISOFIX otroške varnostne
sedeže. Položaji ISOFIX otroških
varnostnih sedežev, ki so specifični
za vozilo, so označeni na
razpredelnici z IL.
ISOFIX vpenjalne točke so označene
z etiketo na naslonjalu.
Vpenjalne točke Top-tether
Odvisno od deželne različice opreme
ima vozilo lahko dva ali tri pritrdilne
obročke.
Top-tether vpenjalne točke so
označene s simbolom : za otroški
sedež.
Pri limuzini odprite zaklopec
ustreznega pritrdilnega obročka v
območju za vzglavniki, ki je označen
s simbolom otroškega sedeža.
Pri kombilimuzini in izvedbi Sports
Tourer so pritrdilni obročki na hrbtni
strani zadnjih sedežev.
Poleg pritrditve na ISOFIX pritrdilne
točke pritrdite Top-Tether jermen na
Top-Tether vpenjalne točke. Pas
mora potekati pod vzglavnikom med
njegovima prečkama.
Položaji otroških varnostnih sedežev
ISOFIX univerzalne kategorije so
označeni na razpredelnici z IUF.

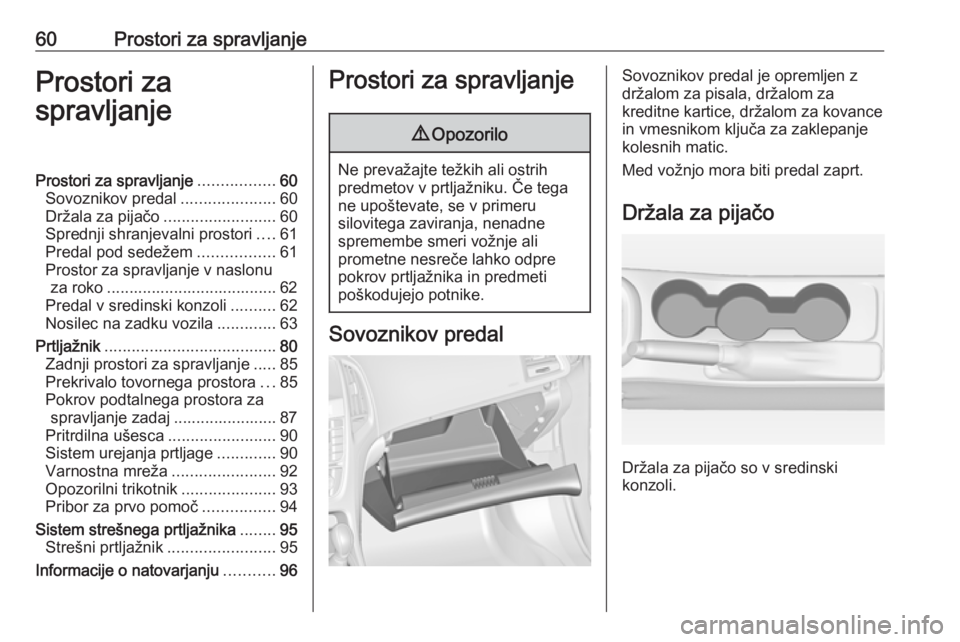

60Prostori za spravljanjeProstori za
spravljanjeProstori za spravljanje .................60
Sovoznikov predal .....................60
Držala za pijačo .........................60
Sprednji shranjevalni prostori ....61
Predal pod sedežem .................61
Prostor za spravljanje v naslonu za roko ...................................... 62
Predal v sredinski konzoli ..........62
Nosilec na zadku vozila .............63
Prtljažnik ...................................... 80
Zadnji prostori za spravljanje .....85
Prekrivalo tovornega prostora ...85
Pokrov podtalnega prostora za spravljanje zadaj ....................... 87
Pritrdilna ušesca ........................90
Sistem urejanja prtljage .............90
Varnostna mreža .......................92
Opozorilni trikotnik .....................93
Pribor za prvo pomoč ................94
Sistem strešnega prtljažnika ........95
Strešni prtljažnik ........................95
Informacije o natovarjanju ...........96Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Sovoznikov predal je opremljen z
držalom za pisala, držalom za
kreditne kartice, držalom za kovance
in vmesnikom ključa za zaklepanje
kolesnih matic.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držala za pijačo so v sredinski
konzoli.

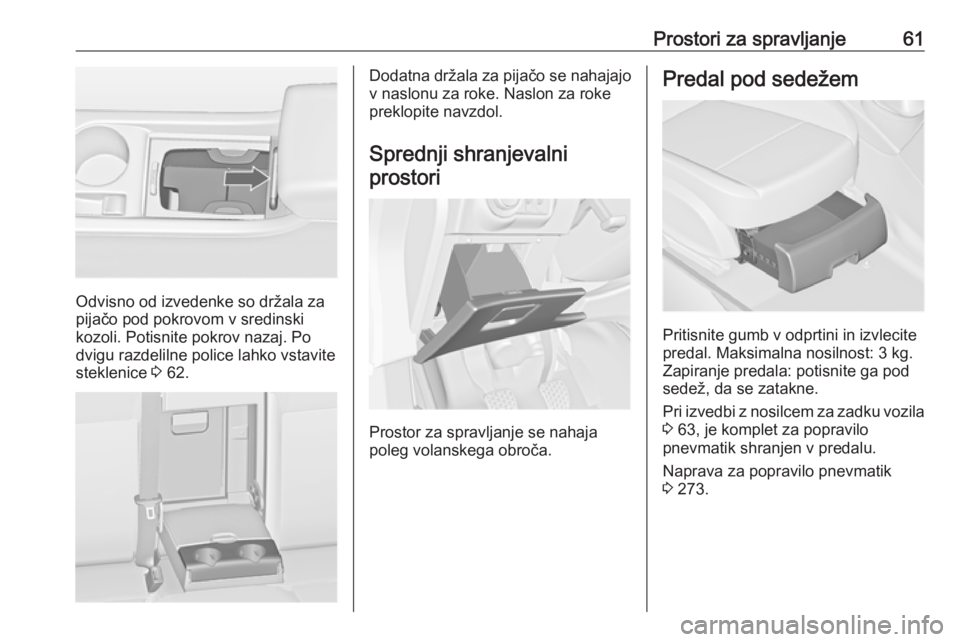

Prostori za spravljanje61
Odvisno od izvedenke so držala za
pijačo pod pokrovom v sredinski
kozoli. Potisnite pokrov nazaj. Po
dvigu razdelilne police lahko vstavite steklenice 3 62.
Dodatna držala za pijačo se nahajajo
v naslonu za roke. Naslon za roke
preklopite navzdol.
Sprednji shranjevalni prostori
Prostor za spravljanje se nahaja
poleg volanskega obroča.
Predal pod sedežem
Pritisnite gumb v odprtini in izvlecite
predal. Maksimalna nosilnost: 3 kg.
Zapiranje predala: potisnite ga pod
sedež, da se zatakne.
Pri izvedbi z nosilcem za zadku vozila
3 63, je komplet za popravilo
pnevmatik shranjen v predalu.
Naprava za popravilo pnevmatik
3 273.

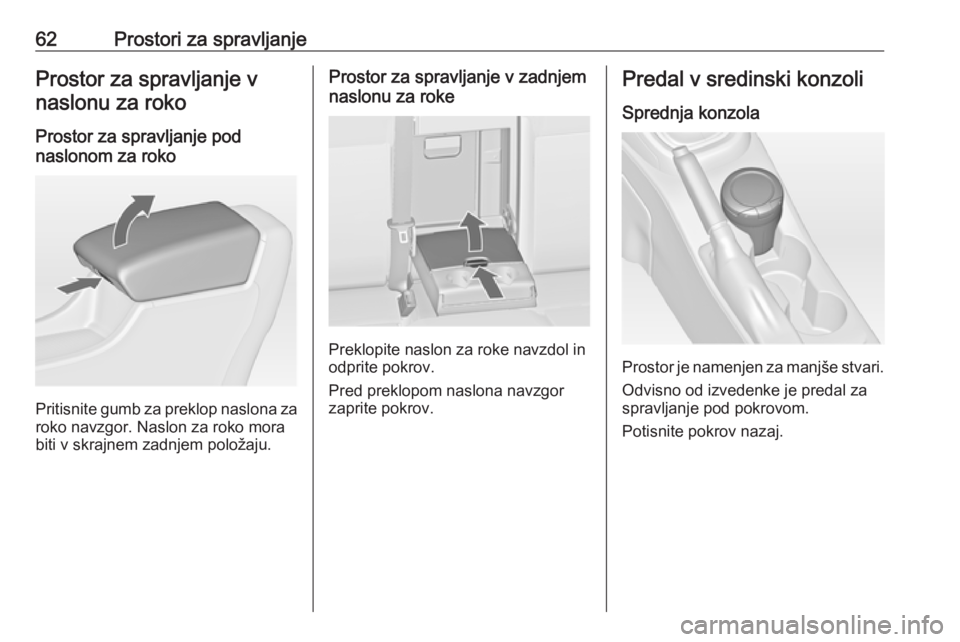

62Prostori za spravljanjeProstor za spravljanje vnaslonu za roko
Prostor za spravljanje pod
naslonom za roko
Pritisnite gumb za preklop naslona za
roko navzgor. Naslon za roko mora
biti v skrajnem zadnjem položaju.
Prostor za spravljanje v zadnjem
naslonu za roke
Preklopite naslon za roke navzdol in
odprite pokrov.
Pred preklopom naslona navzgor zaprite pokrov.
Predal v sredinski konzoli
Sprednja konzola
Prostor je namenjen za manjše stvari. Odvisno od izvedenke je predal za
spravljanje pod pokrovom.
Potisnite pokrov nazaj.

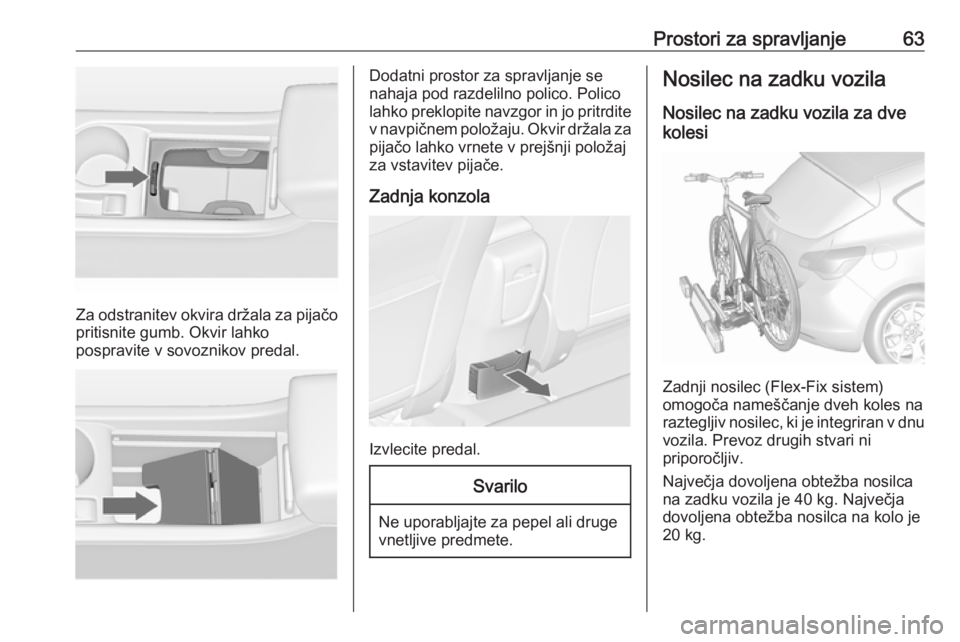

Prostori za spravljanje63
Za odstranitev okvira držala za pijačopritisnite gumb. Okvir lahko
pospravite v sovoznikov predal.
Dodatni prostor za spravljanje se
nahaja pod razdelilno polico. Polico
lahko preklopite navzgor in jo pritrdite v navpičnem položaju. Okvir držala za
pijačo lahko vrnete v prejšnji položaj
za vstavitev pijače.
Zadnja konzola
Izvlecite predal.
Svarilo
Ne uporabljajte za pepel ali druge
vnetljive predmete.
Nosilec na zadku vozila
Nosilec na zadku vozila za dve
kolesi
Zadnji nosilec (Flex-Fix sistem)
omogoča nameščanje dveh koles na raztegljiv nosilec, ki je integriran v dnu
vozila. Prevoz drugih stvari ni
priporočljiv.
Največja dovoljena obtežba nosilca
na zadku vozila je 40 kg. Največja
dovoljena obtežba nosilca na kolo je
20 kg.

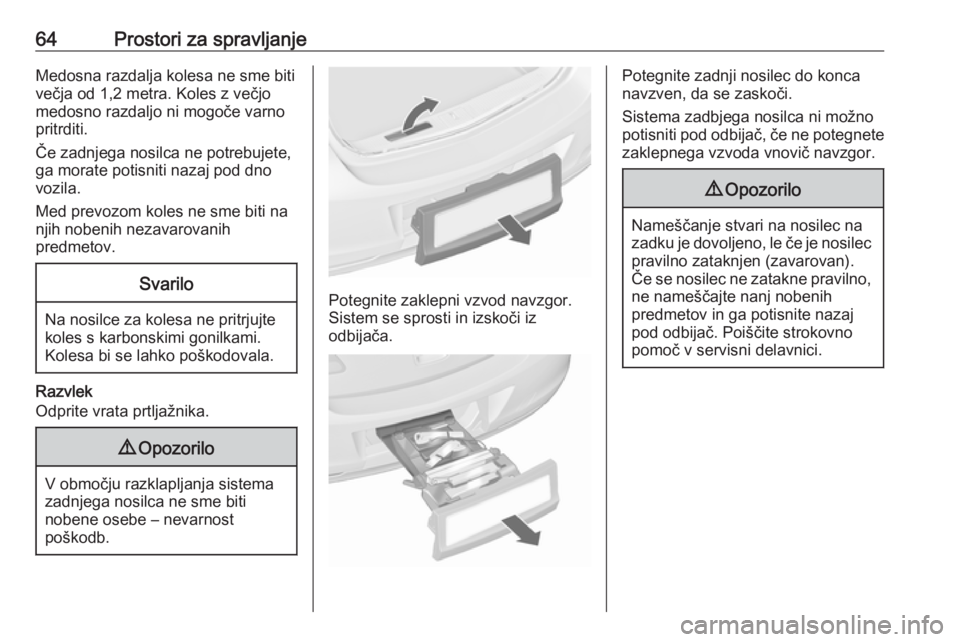

64Prostori za spravljanjeMedosna razdalja kolesa ne sme biti
večja od 1,2 metra. Koles z večjo
medosno razdaljo ni mogoče varno
pritrditi.
Če zadnjega nosilca ne potrebujete,
ga morate potisniti nazaj pod dno
vozila.
Med prevozom koles ne sme biti na
njih nobenih nezavarovanih
predmetov.Svarilo
Na nosilce za kolesa ne pritrjujte
koles s karbonskimi gonilkami.
Kolesa bi se lahko poškodovala.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
zadnjega nosilca ne sme biti
nobene osebe – nevarnost
poškodb.
Potegnite zaklepni vzvod navzgor.
Sistem se sprosti in izskoči iz
odbijača.
Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadbjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,
ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.

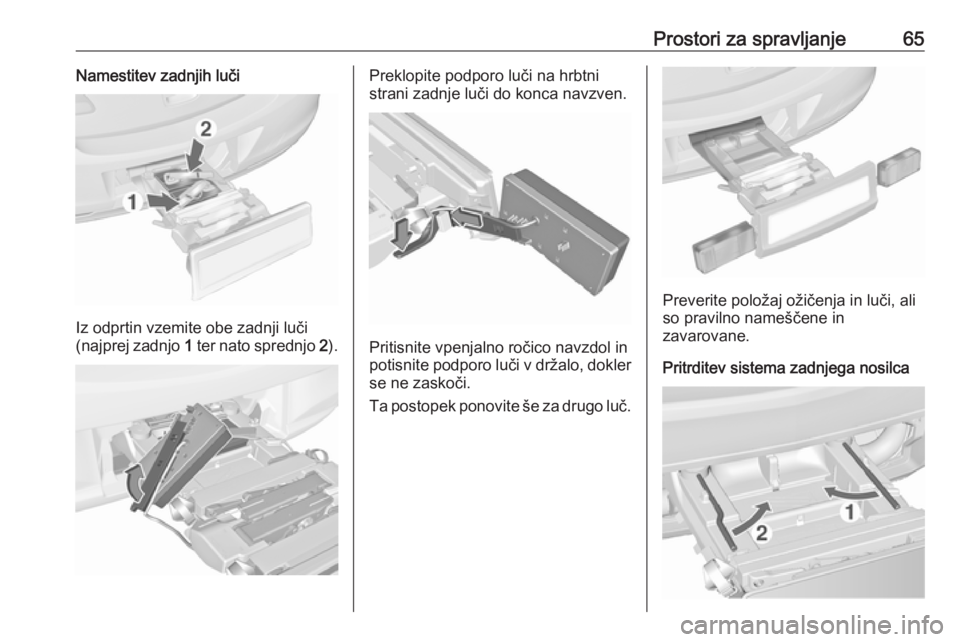

Prostori za spravljanje65Namestitev zadnjih luči
Iz odprtin vzemite obe zadnji luči
(najprej zadnjo 1 ter nato sprednjo 2).
Preklopite podporo luči na hrbtni
strani zadnje luči do konca navzven.
Pritisnite vpenjalno ročico navzdol in
potisnite podporo luči v držalo, dokler
se ne zaskoči.
Ta postopek ponovite še za drugo luč.
Preverite položaj ožičenja in luči, ali
so pravilno nameščene in
zavarovane.
Pritrditev sistema zadnjega nosilca

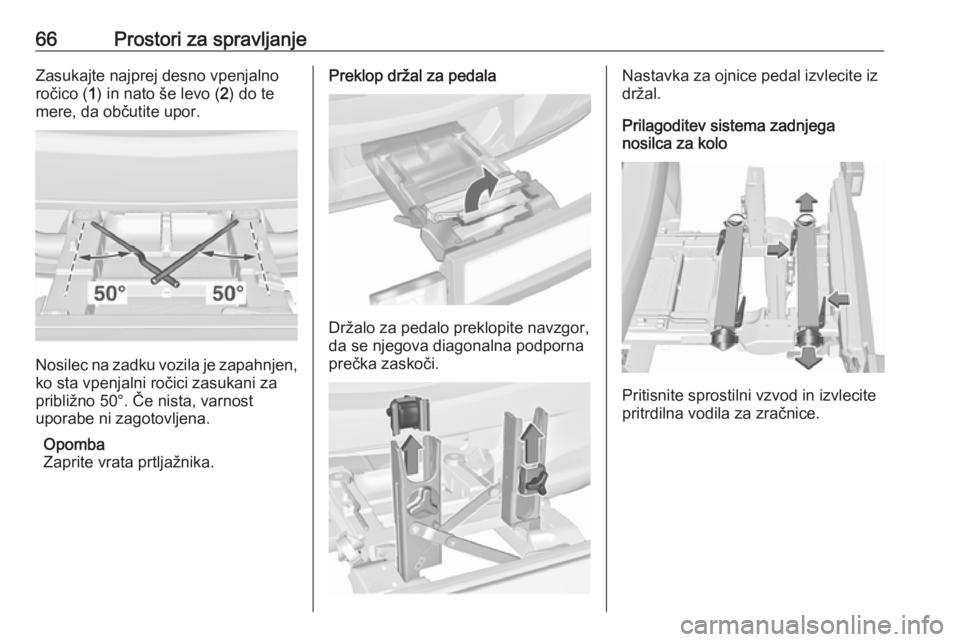

66Prostori za spravljanjeZasukajte najprej desno vpenjalno
ročico ( 1) in nato še levo ( 2) do te
mere, da občutite upor.
Nosilec na zadku vozila je zapahnjen, ko sta vpenjalni ročici zasukani za
približno 50°. Če nista, varnost
uporabe ni zagotovljena.
Opomba
Zaprite vrata prtljažnika.
Preklop držal za pedala
Držalo za pedalo preklopite navzgor,
da se njegova diagonalna podporna prečka zaskoči.
Nastavka za ojnice pedal izvlecite iz
držal.
Prilagoditev sistema zadnjega
nosilca za kolo
Pritisnite sprostilni vzvod in izvlecite
pritrdilna vodila za zračnice.

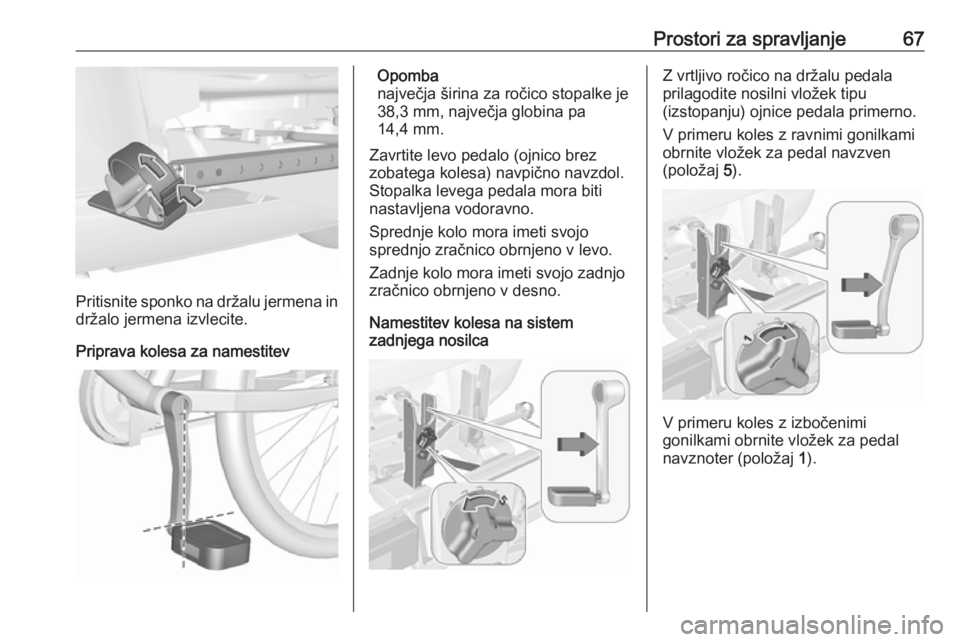

Prostori za spravljanje67
Pritisnite sponko na držalu jermena in
držalo jermena izvlecite.
Priprava kolesa za namestitev
Opomba
največja širina za ročico stopalke je
38,3 mm, največja globina pa
14,4 mm.
Zavrtite levo pedalo (ojnico brez
zobatega kolesa) navpično navzdol.
Stopalka levega pedala mora biti
nastavljena vodoravno.
Sprednje kolo mora imeti svojo
sprednjo zračnico obrnjeno v levo.
Zadnje kolo mora imeti svojo zadnjo
zračnico obrnjeno v desno.
Namestitev kolesa na sistem
zadnjega nosilcaZ vrtljivo ročico na držalu pedala
prilagodite nosilni vložek tipu
(izstopanju) ojnice pedala primerno.
V primeru koles z ravnimi gonilkami
obrnite vložek za pedal navzven
(položaj 5).
V primeru koles z izbočenimi
gonilkami obrnite vložek za pedal
navznoter (položaj 1).

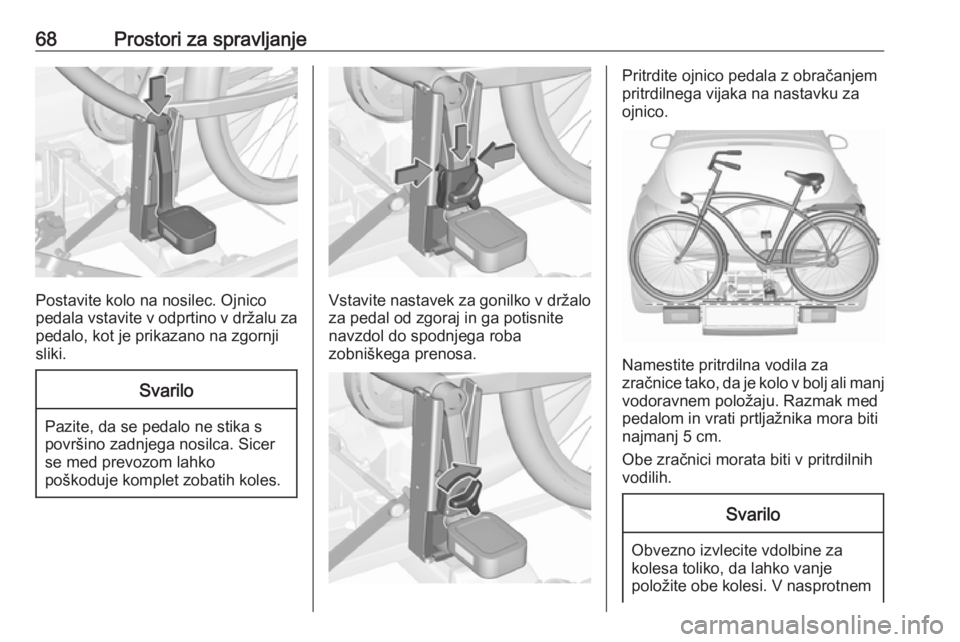

68Prostori za spravljanje
Postavite kolo na nosilec. Ojnico
pedala vstavite v odprtino v držalu za pedalo, kot je prikazano na zgornji
sliki.
Svarilo
Pazite, da se pedalo ne stika s
površino zadnjega nosilca. Sicer
se med prevozom lahko
poškoduje komplet zobatih koles.
Vstavite nastavek za gonilko v držalo za pedal od zgoraj in ga potisnite
navzdol do spodnjega roba
zobniškega prenosa.
Pritrdite ojnico pedala z obračanjem
pritrdilnega vijaka na nastavku za
ojnico.
Namestite pritrdilna vodila za
zračnice tako, da je kolo v bolj ali manj
vodoravnem položaju. Razmak med
pedalom in vrati prtljažnika mora biti
najmanj 5 cm.
Obe zračnici morata biti v pritrdilnih
vodilih.
Svarilo
Obvezno izvlecite vdolbine za
kolesa toliko, da lahko vanje
položite obe kolesi. V nasprotnem
