OPEL ASTRA J 2016 Uporabniški priročnik

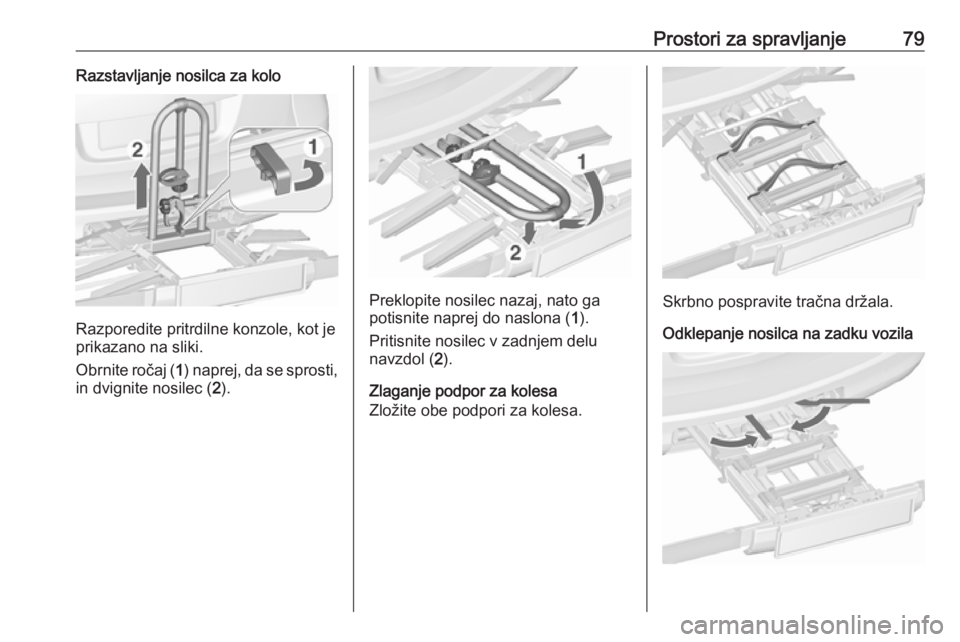

Prostori za spravljanje79Razstavljanje nosilca za kolo
Razporedite pritrdilne konzole, kot je
prikazano na sliki.
Obrnite ročaj ( 1) naprej, da se sprosti,
in dvignite nosilec ( 2).
Preklopite nosilec nazaj, nato ga
potisnite naprej do naslona ( 1).
Pritisnite nosilec v zadnjem delu
navzdol ( 2).
Zlaganje podpor za kolesa
Zložite obe podpori za kolesa.Skrbno pospravite tračna držala.
Odklepanje nosilca na zadku vozila

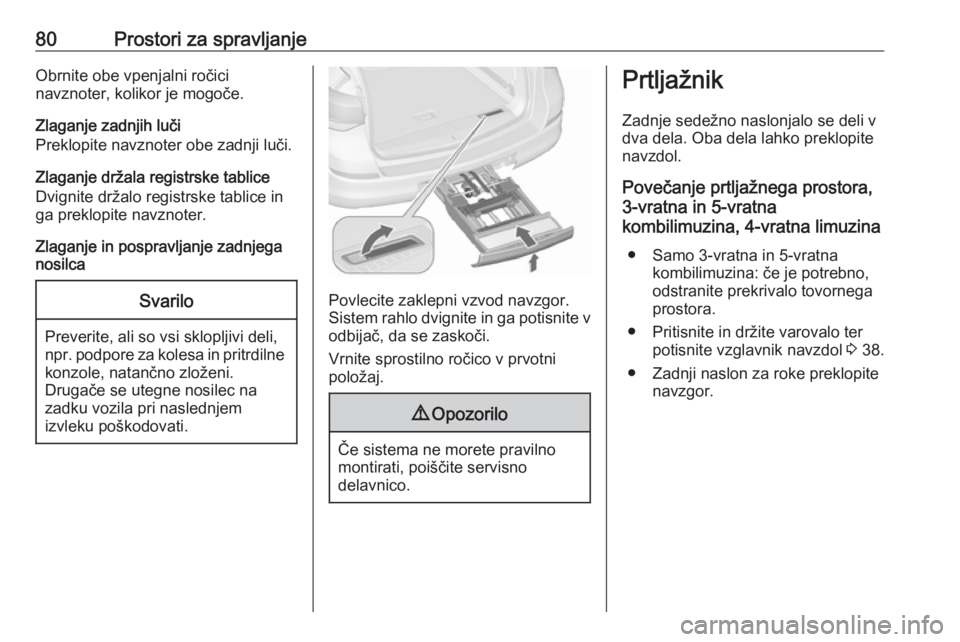

80Prostori za spravljanjeObrnite obe vpenjalni ročici
navznoter, kolikor je mogoče.
Zlaganje zadnjih luči
Preklopite navznoter obe zadnji luči.
Zlaganje držala registrske tablice
Dvignite držalo registrske tablice in
ga preklopite navznoter.
Zlaganje in pospravljanje zadnjega
nosilcaSvarilo
Preverite, ali so vsi sklopljivi deli,
npr. podpore za kolesa in pritrdilne
konzole, natančno zloženi.
Drugače se utegne nosilec na
zadku vozila pri naslednjem
izvleku poškodovati.
Povlecite zaklepni vzvod navzgor.
Sistem rahlo dvignite in ga potisnite v odbijač, da se zaskoči.
Vrnite sprostilno ročico v prvotni
položaj.
9 Opozorilo
Če sistema ne morete pravilno
montirati, poiščite servisno
delavnico.
Prtljažnik
Zadnje sedežno naslonjalo se deli vdva dela. Oba dela lahko preklopite
navzdol.
Povečanje prtljažnega prostora,
3-vratna in 5-vratna
kombilimuzina, 4-vratna limuzina
● Samo 3-vratna in 5-vratna kombilimuzina: če je potrebno,
odstranite prekrivalo tovornega
prostora.
● Pritisnite in držite varovalo ter potisnite vzglavnik navzdol 3 38.
● Zadnji naslon za roke preklopite navzgor.

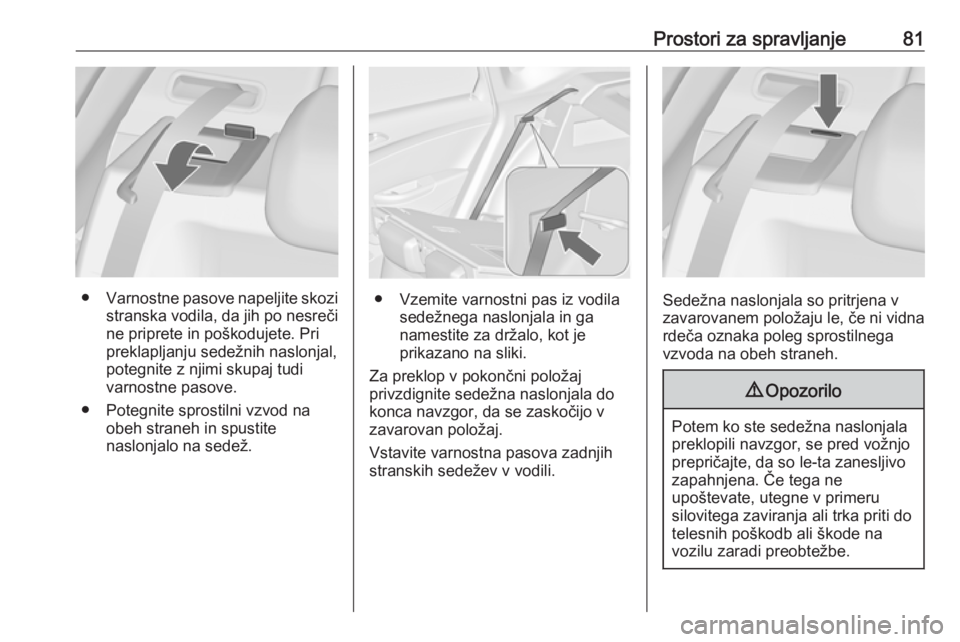

Prostori za spravljanje81
●Varnostne pasove napeljite skozi
stranska vodila, da jih po nesreči
ne priprete in poškodujete. Pri
preklapljanju sedežnih naslonjal,
potegnite z njimi skupaj tudi
varnostne pasove.
● Potegnite sprostilni vzvod na obeh straneh in spustite
naslonjalo na sedež.● Vzemite varnostni pas iz vodila sedežnega naslonjala in ga
namestite za držalo, kot je
prikazano na sliki.
Za preklop v pokončni položaj
privzdignite sedežna naslonjala do
konca navzgor, da se zaskočijo v zavarovan položaj.
Vstavite varnostna pasova zadnjih
stranskih sedežev v vodili.Sedežna naslonjala so pritrjena v
zavarovanem položaju le, če ni vidna
rdeča oznaka poleg sprostilnega
vzvoda na obeh straneh.
9 Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.

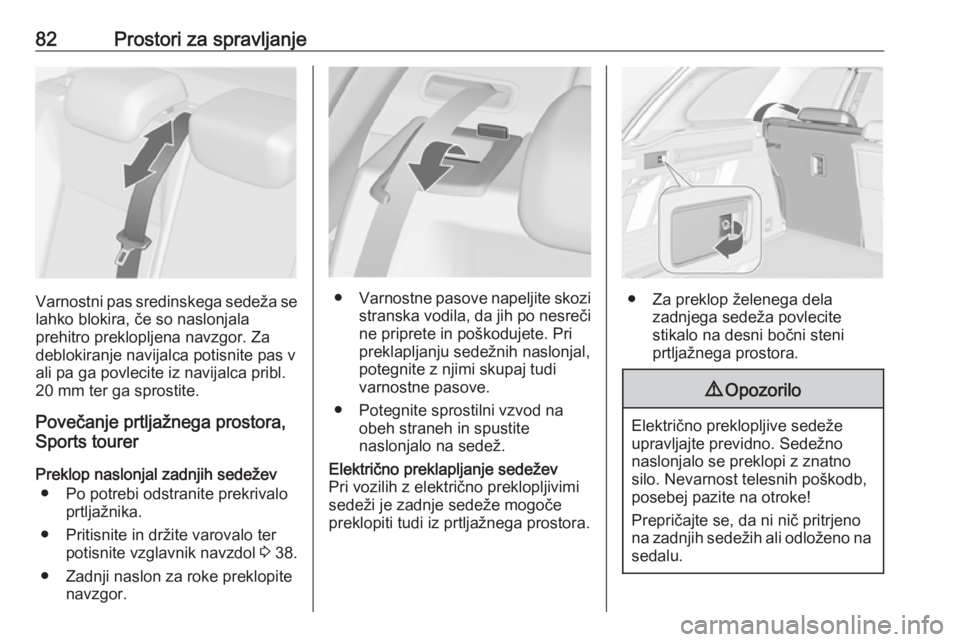

82Prostori za spravljanje
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.
Povečanje prtljažnega prostora,
Sports tourer
Preklop naslonjal zadnjih sedežev ● Po potrebi odstranite prekrivalo prtljažnika.
● Pritisnite in držite varovalo ter potisnite vzglavnik navzdol 3 38.
● Zadnji naslon za roke preklopite navzgor.●Varnostne pasove napeljite skozi
stranska vodila, da jih po nesreči ne priprete in poškodujete. Pri
preklapljanju sedežnih naslonjal,
potegnite z njimi skupaj tudi
varnostne pasove.
● Potegnite sprostilni vzvod na obeh straneh in spustite
naslonjalo na sedež.
Električno preklapljanje sedežev
Pri vozilih z električno preklopljivimi
sedeži je zadnje sedeže mogoče
preklopiti tudi iz prtljažnega prostora.
● Za preklop želenega dela zadnjega sedeža povlecite
stikalo na desni bočni steni
prtljažnega prostora.
9 Opozorilo
Električno preklopljive sedeže
upravljajte previdno. Sedežno
naslonjalo se preklopi z znatno silo. Nevarnost telesnih poškodb,posebej pazite na otroke!
Prepričajte se, da ni nič pritrjeno
na zadnjih sedežih ali odloženo na
sedalu.

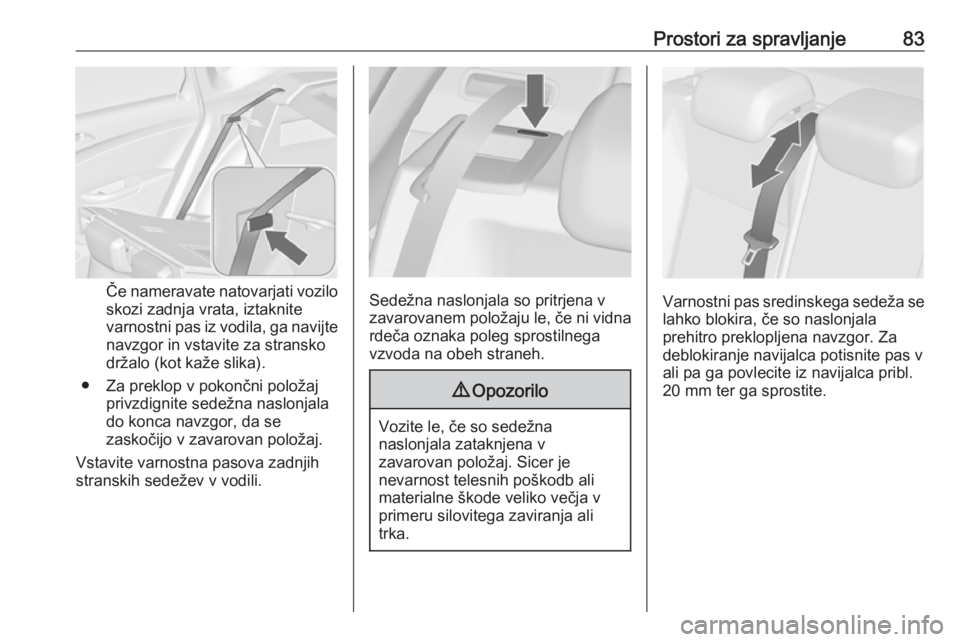

Prostori za spravljanje83
Če nameravate natovarjati voziloskozi zadnja vrata, iztaknite
varnostni pas iz vodila, ga navijte
navzgor in vstavite za stransko držalo (kot kaže slika).
● Za preklop v pokončni položaj privzdignite sedežna naslonjala
do konca navzgor, da se
zaskočijo v zavarovan položaj.
Vstavite varnostna pasova zadnjih
stranskih sedežev v vodili.Sedežna naslonjala so pritrjena v
zavarovanem položaju le, če ni vidna rdeča oznaka poleg sprostilnega
vzvoda na obeh straneh.
9 Opozorilo
Vozite le, če so sedežna
naslonjala zataknjena v
zavarovan položaj. Sicer je
nevarnost telesnih poškodb ali
materialne škode veliko večja v
primeru silovitega zaviranja ali
trka.
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.

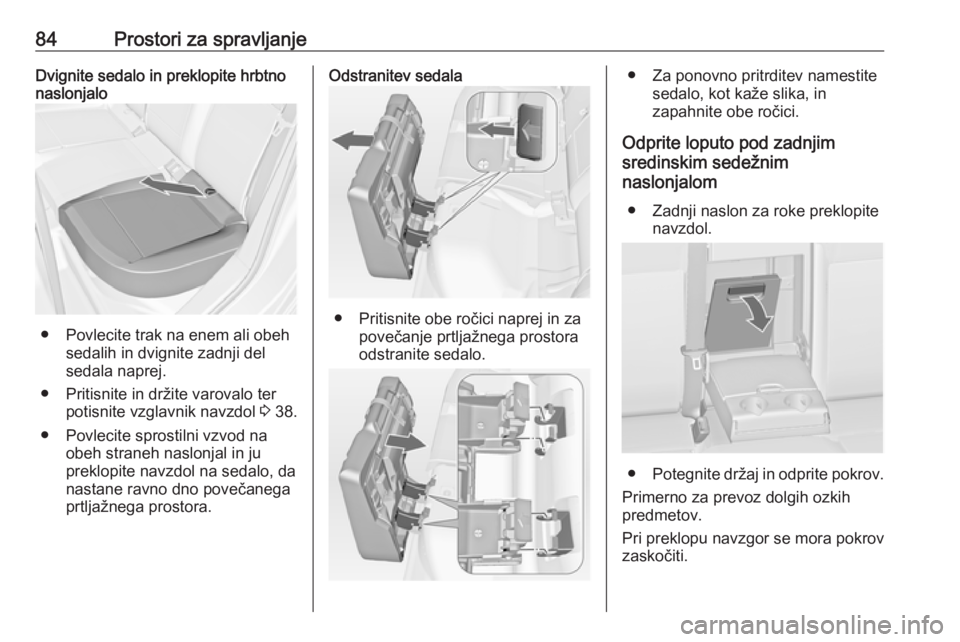

84Prostori za spravljanjeDvignite sedalo in preklopite hrbtno
naslonjalo
● Povlecite trak na enem ali obeh
sedalih in dvignite zadnji del
sedala naprej.
● Pritisnite in držite varovalo ter potisnite vzglavnik navzdol 3 38.
● Povlecite sprostilni vzvod na obeh straneh naslonjal in ju
preklopite navzdol na sedalo, da
nastane ravno dno povečanega
prtljažnega prostora.
Odstranitev sedala
● Pritisnite obe ročici naprej in za povečanje prtljažnega prostoraodstranite sedalo.
● Za ponovno pritrditev namestite sedalo, kot kaže slika, in
zapahnite obe ročici.
Odprite loputo pod zadnjim
sredinskim sedežnim
naslonjalom
● Zadnji naslon za roke preklopite navzdol.
●Potegnite držaj in odprite pokrov.
Primerno za prevoz dolgih ozkih
predmetov.
Pri preklopu navzgor se mora pokrov
zaskočiti.

Prostori za spravljanje85

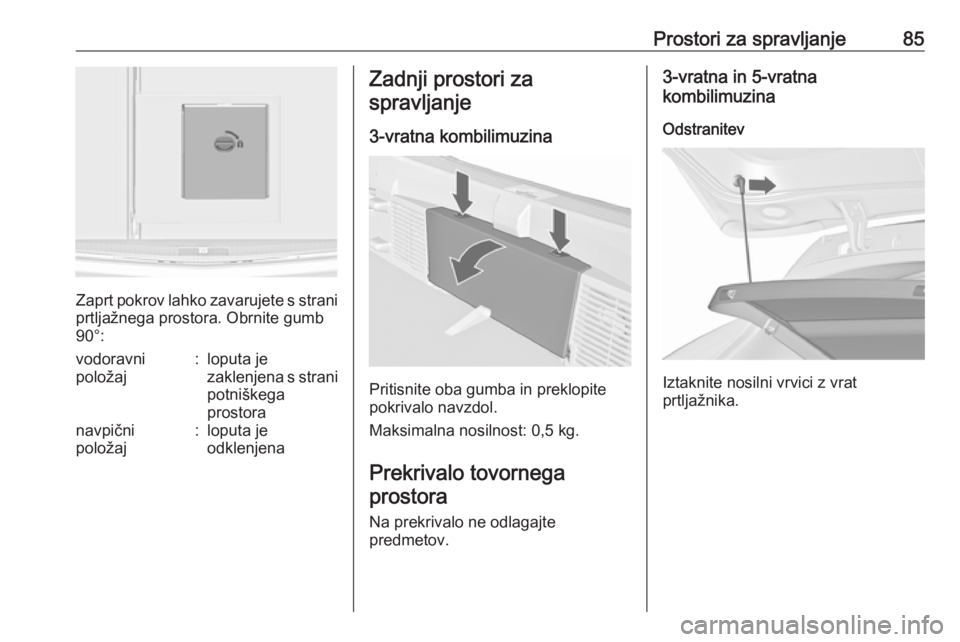

Zaprt pokrov lahko zavarujete s strani
prtljažnega prostora. Obrnite gumb
90°:
vodoravni
položaj:loputa je
zaklenjena s strani potniškega
prostoranavpični
položaj:loputa je
odklenjenaZadnji prostori za
spravljanje
3-vratna kombilimuzina
Pritisnite oba gumba in preklopite
pokrivalo navzdol.
Maksimalna nosilnost: 0,5 kg.
Prekrivalo tovornega prostora
Na prekrivalo ne odlagajte
predmetov.
3-vratna in 5-vratna
kombilimuzina
Odstranitev
Iztaknite nosilni vrvici z vrat
prtljažnika.

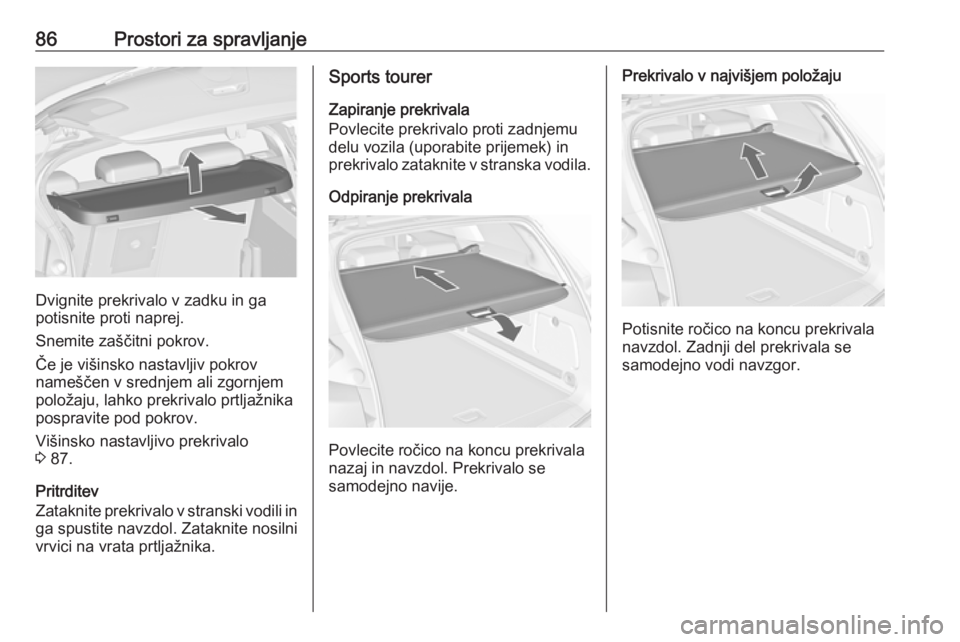

86Prostori za spravljanje
Dvignite prekrivalo v zadku in ga
potisnite proti naprej.
Snemite zaščitni pokrov.
Če je višinsko nastavljiv pokrov
nameščen v srednjem ali zgornjem
položaju, lahko prekrivalo prtljažnika
pospravite pod pokrov.
Višinsko nastavljivo prekrivalo
3 87.
Pritrditev
Zataknite prekrivalo v stranski vodili in ga spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
Sports tourer
Zapiranje prekrivala
Povlecite prekrivalo proti zadnjemu
delu vozila (uporabite prijemek) in
prekrivalo zataknite v stranska vodila.
Odpiranje prekrivala
Povlecite ročico na koncu prekrivala
nazaj in navzdol. Prekrivalo se
samodejno navije.
Prekrivalo v najvišjem položaju
Potisnite ročico na koncu prekrivala
navzdol. Zadnji del prekrivala se
samodejno vodi navzgor.

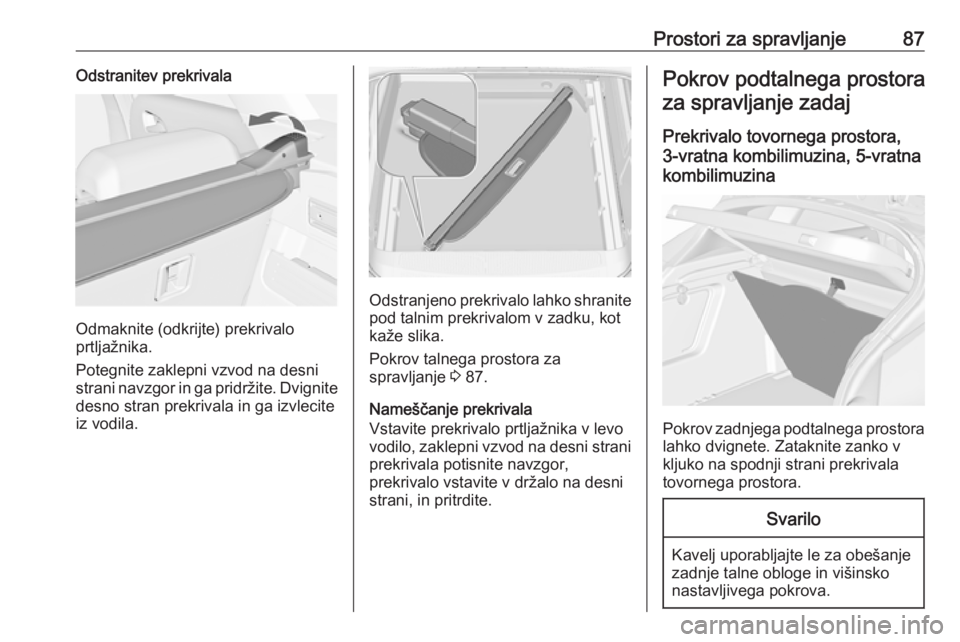

Prostori za spravljanje87Odstranitev prekrivala
Odmaknite (odkrijte) prekrivalo
prtljažnika.
Potegnite zaklepni vzvod na desni
strani navzgor in ga pridržite. Dvignite
desno stran prekrivala in ga izvlecite
iz vodila.
Odstranjeno prekrivalo lahko shranite pod talnim prekrivalom v zadku, kot
kaže slika.
Pokrov talnega prostora za spravljanje 3 87.
Nameščanje prekrivala Vstavite prekrivalo prtljažnika v levo
vodilo, zaklepni vzvod na desni strani
prekrivala potisnite navzgor,
prekrivalo vstavite v držalo na desni
strani, in pritrdite.
Pokrov podtalnega prostora
za spravljanje zadaj
Prekrivalo tovornega prostora,
3-vratna kombilimuzina, 5-vratna
kombilimuzina
Pokrov zadnjega podtalnega prostora lahko dvignete. Zataknite zanko v
kljuko na spodnji strani prekrivala
tovornega prostora.
Svarilo
Kavelj uporabljajte le za obešanje
zadnje talne obloge in višinsko
nastavljivega pokrova.

88Prostori za spravljanjePo višini nastavljivo prekrivalo,
3-vratna kombilimuzina, 5-vratna
kombilimuzina
Višinsko nastavljivo prekrivalo lahko
namestite v treh višinah:
● neposredno nad zadnjim talnim prekrivalom ( 1)
● v srednji položaj ( 2)
● v najvišji položaj ( 3)
Svarilo
Sprednji in zadnji del višinsko
nastavljivega pokrova morata biti
pritrjena na isti višini.
Dviganje
Za dvig prekrivala v najvišji položaj
potegnite pentljo nazaj in dvignite zadnji del prekrivala na ustrezne
podstavke.
Spuščanje
Za spuščanje prekrivala potegnite
trak nazaj in istočasno potisnite
sprednji sredinski del prekrivala
navzdol.
Svarilo
Ne spuščajte višinsko nastavljiv pokrov do položaja 1 v vozilih z
dodatnim nizkotonskim
zvočnikom. Utegne priti do
poškodbe zvočnika.
