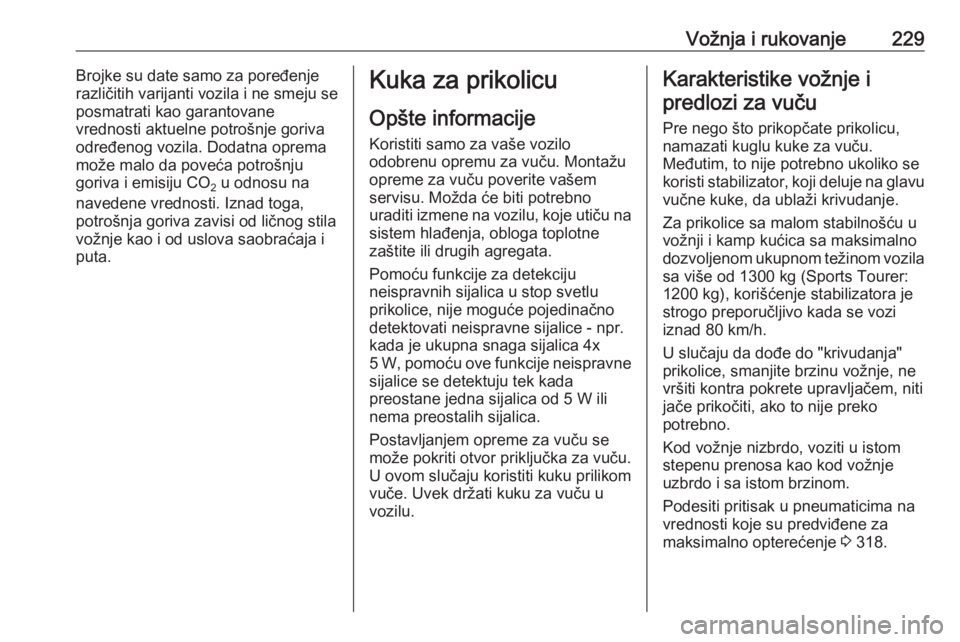

Vožnja i rukovanje229Brojke su date samo za poređenje
različitih varijanti vozila i ne smeju se
posmatrati kao garantovane
vrednosti aktuelne potrošnje goriva
određenog vozila. Dodatna oprema
može malo da poveća potrošnju
goriva i emisiju CO 2 u odnosu na
navedene vrednosti. Iznad toga,
potrošnja goriva zavisi od ličnog stila
vožnje kao i od uslova saobraćaja i puta.Kuka za prikolicu
Opšte informacije Koristiti samo za vaše vozilo
odobrenu opremu za vuču. Montažu
opreme za vuču poverite vašem
servisu. Možda će biti potrebno
uraditi izmene na vozilu, koje utiču na
sistem hlađenja, obloga toplotne
zaštite ili drugih agregata.
Pomoću funkcije za detekciju
neispravnih sijalica u stop svetlu
prikolice, nije moguće pojedinačno
detektovati neispravne sijalice - npr.
kada je ukupna snaga sijalica 4x
5 W, pomoću ove funkcije neispravne sijalice se detektuju tek kada
preostane jedna sijalica od 5 W ili
nema preostalih sijalica.
Postavljanjem opreme za vuču se
može pokriti otvor priključka za vuču. U ovom slučaju koristiti kuku prilikom
vuče. Uvek držati kuku za vuču u
vozilu.Karakteristike vožnje i
predlozi za vuču
Pre nego što prikopčate prikolicu,
namazati kuglu kuke za vuču.
Međutim, to nije potrebno ukoliko se koristi stabilizator, koji deluje na glavu vučne kuke, da ublaži krivudanje.
Za prikolice sa malom stabilnošću uvožnji i kamp kućica sa maksimalno
dozvoljenom ukupnom težinom vozila
sa više od 1300 kg (Sports Tourer: 1200 kg), korišćenje stabilizatora je
strogo preporučljivo kada se vozi
iznad 80 km/h.
U slučaju da dođe do "krivudanja"
prikolice, smanjite brzinu vožnje, ne
vršiti kontra pokrete upravljačem, niti
jače prikočiti, ako to nije preko
potrebno.
Kod vožnje nizbrdo, voziti u istom
stepenu prenosa kao kod vožnje
uzbrdo i sa istom brzinom.
Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje 3 318.

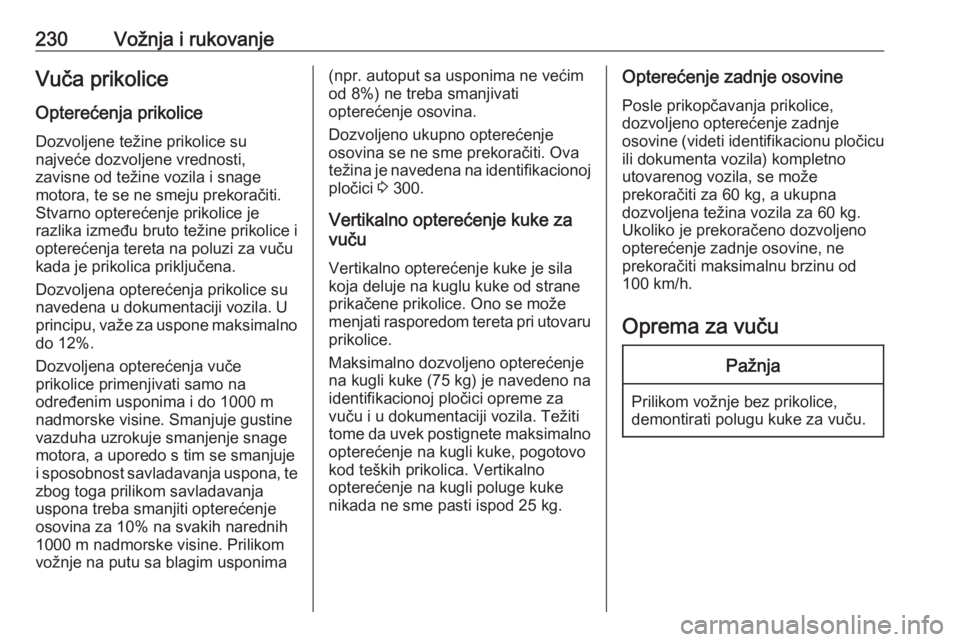

230Vožnja i rukovanjeVuča prikolice
Opterećenja prikolice
Dozvoljene težine prikolice su
najveće dozvoljene vrednosti,
zavisne od težine vozila i snage
motora, te se ne smeju prekoračiti.
Stvarno opterećenje prikolice je
razlika između bruto težine prikolice i
opterećenja tereta na poluzi za vuču
kada je prikolica priključena.
Dozvoljena opterećenja prikolice su
navedena u dokumentaciji vozila. U principu, važe za uspone maksimalno do 12%.
Dozvoljena opterećenja vuče
prikolice primenjivati samo na
određenim usponima i do 1000 m
nadmorske visine. Smanjuje gustine
vazduha uzrokuje smanjenje snage
motora, a uporedo s tim se smanjuje i sposobnost savladavanja uspona, te
zbog toga prilikom savladavanja
uspona treba smanjiti opterećenje
osovina za 10% na svakih narednih
1000 m nadmorske visine. Prilikom
vožnje na putu sa blagim usponima(npr. autoput sa usponima ne većim
od 8%) ne treba smanjivati
opterećenje osovina.
Dozvoljeno ukupno opterećenje
osovina se ne sme prekoračiti. Ova
težina je navedena na identifikacionoj
pločici 3 300.
Vertikalno opterećenje kuke za
vuču
Vertikalno opterećenje kuke je sila
koja deluje na kuglu kuke od strane
prikačene prikolice. Ono se može
menjati rasporedom tereta pri utovaru
prikolice.
Maksimalno dozvoljeno opterećenje
na kugli kuke (75 kg) je navedeno na
identifikacionoj pločici opreme za
vuču i u dokumentaciji vozila. Težiti
tome da uvek postignete maksimalno opterećenje na kugli kuke, pogotovo
kod teških prikolica. Vertikalno
opterećenje na kugli poluge kuke
nikada ne sme pasti ispod 25 kg.Opterećenje zadnje osovine
Posle prikopčavanja prikolice,
dozvoljeno opterećenje zadnje
osovine (videti identifikacionu pločicu
ili dokumenta vozila) kompletno
utovarenog vozila, se može
prekoračiti za 60 kg, a ukupna
dozvoljena težina vozila za 60 kg.
Ukoliko je prekoračeno dozvoljeno
opterećenje zadnje osovine, ne
prekoračiti maksimalnu brzinu od
100 km/h.
Oprema za vučuPažnja
Prilikom vožnje bez prikolice,
demontirati polugu kuke za vuču.

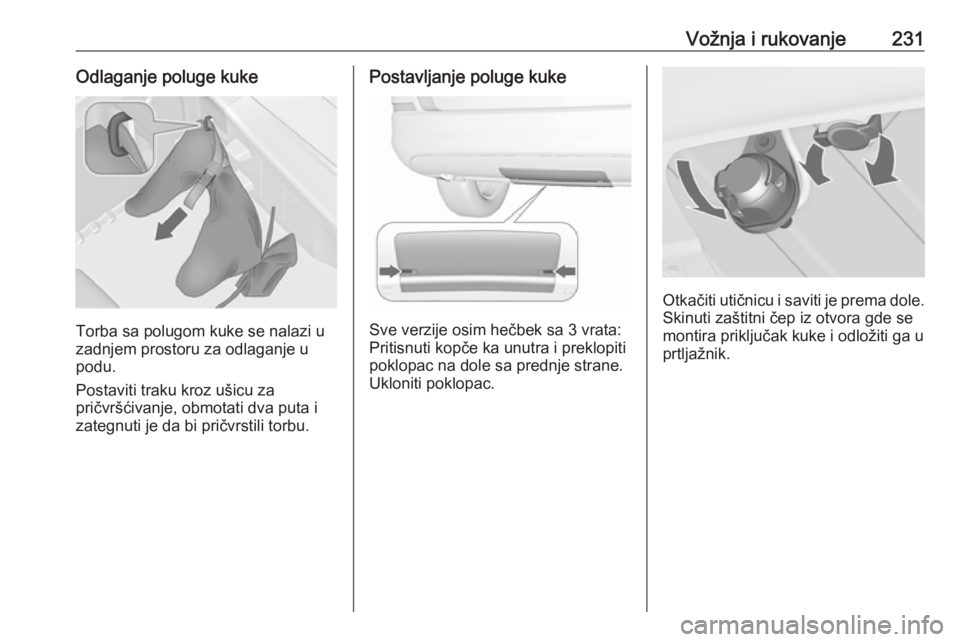

Vožnja i rukovanje231Odlaganje poluge kuke
Torba sa polugom kuke se nalazi u
zadnjem prostoru za odlaganje u podu.
Postaviti traku kroz ušicu za
pričvršćivanje, obmotati dva puta i
zategnuti je da bi pričvrstili torbu.
Postavljanje poluge kuke
Sve verzije osim hečbek sa 3 vrata:
Pritisnuti kopče ka unutra i preklopiti
poklopac na dole sa prednje strane.
Ukloniti poklopac.
Otkačiti utičnicu i saviti je prema dole.
Skinuti zaštitni čep iz otvora gde se
montira priključak kuke i odložiti ga u
prtljažnik.

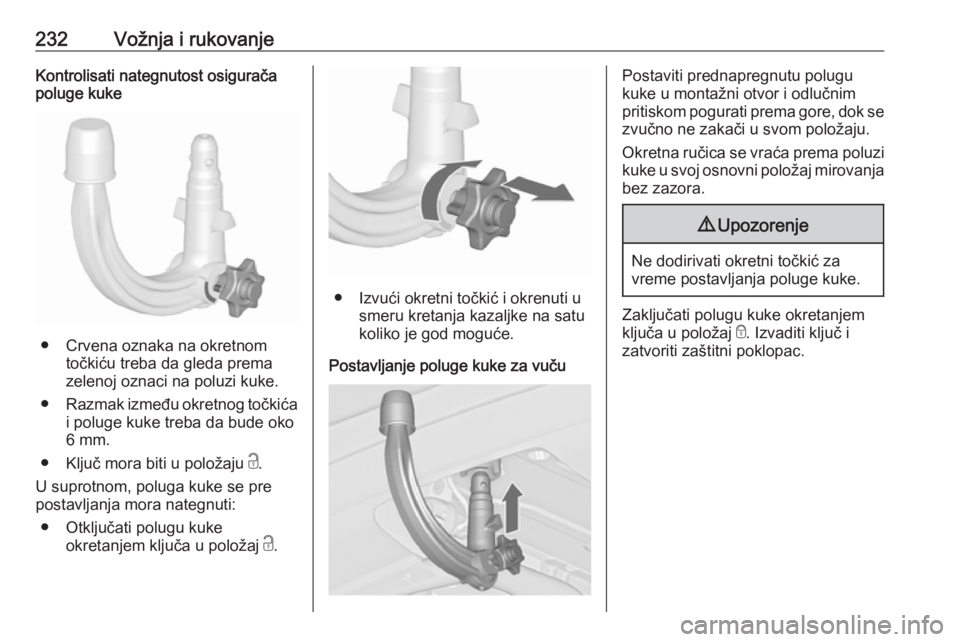

232Vožnja i rukovanjeKontrolisati nategnutost osigurača
poluge kuke
● Crvena oznaka na okretnom
točkiću treba da gleda prema
zelenoj oznaci na poluzi kuke.
● Razmak između okretnog točkića
i poluge kuke treba da bude oko
6 mm.
● Ključ mora biti u položaju c.
U suprotnom, poluga kuke se pre
postavljanja mora nategnuti:
● Otključati polugu kuke okretanjem ključa u položaj c.
● Izvući okretni točkić i okrenuti u
smeru kretanja kazaljke na satukoliko je god moguće.
Postavljanje poluge kuke za vuču
Postaviti prednapregnutu polugu
kuke u montažni otvor i odlučnim
pritiskom pogurati prema gore, dok se zvučno ne zakači u svom položaju.
Okretna ručica se vraća prema poluzi
kuke u svoj osnovni položaj mirovanja bez zazora.9 Upozorenje
Ne dodirivati okretni točkić za
vreme postavljanja poluge kuke.
Zaključati polugu kuke okretanjem
ključa u položaj e. Izvaditi ključ i
zatvoriti zaštitni poklopac.

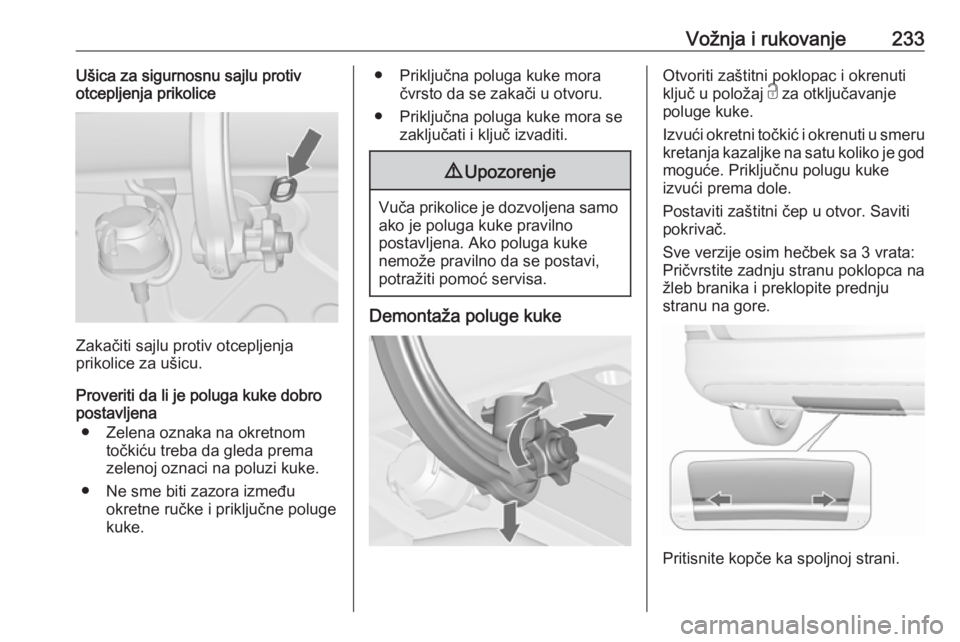

Vožnja i rukovanje233Ušica za sigurnosnu sajlu protiv
otcepljenja prikolice
Zakačiti sajlu protiv otcepljenja
prikolice za ušicu.
Proveriti da li je poluga kuke dobro
postavljena
● Zelena oznaka na okretnom točkiću treba da gleda prema
zelenoj oznaci na poluzi kuke.
● Ne sme biti zazora između okretne ručke i priključne poluge
kuke.
● Priključna poluga kuke mora
čvrsto da se zakači u otvoru.
● Priključna poluga kuke mora se zaključati i ključ izvaditi.9Upozorenje
Vuča prikolice je dozvoljena samo
ako je poluga kuke pravilno
postavljena. Ako poluga kuke
nemože pravilno da se postavi,
potražiti pomoć servisa.
Demontaža poluge kuke
Otvoriti zaštitni poklopac i okrenuti
ključ u položaj c za otključavanje
poluge kuke.
Izvući okretni točkić i okrenuti u smeru
kretanja kazaljke na satu koliko je god
moguće. Priključnu polugu kuke
izvući prema dole.
Postaviti zaštitni čep u otvor. Saviti
pokrivač.
Sve verzije osim hečbek sa 3 vrata: Pričvrstite zadnju stranu poklopca na
žleb branika i preklopite prednju
stranu na gore.
Pritisnite kopče ka spoljnoj strani.

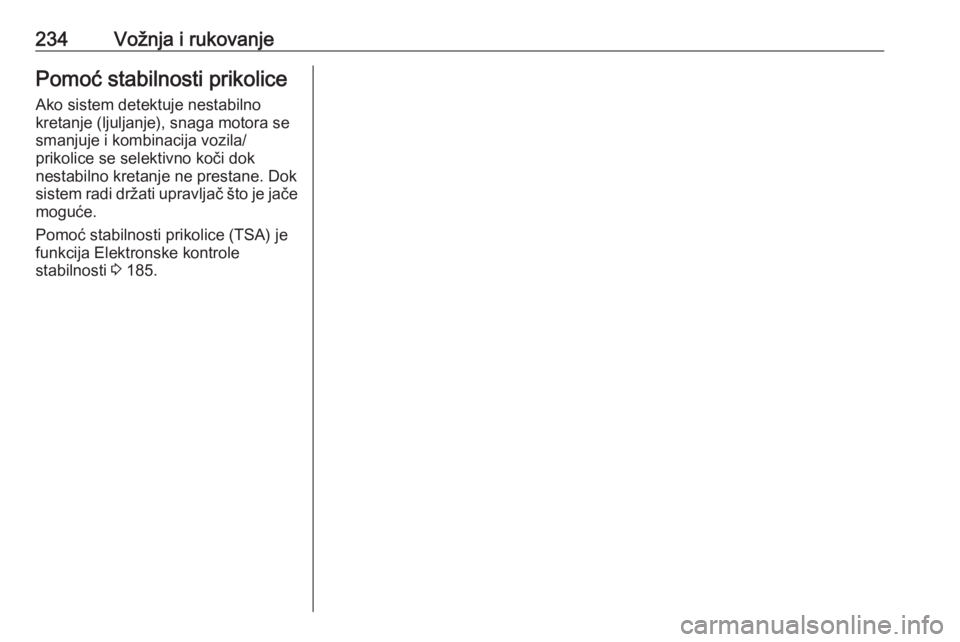

234Vožnja i rukovanjePomoć stabilnosti prikolice
Ako sistem detektuje nestabilno
kretanje (ljuljanje), snaga motora se
smanjuje i kombinacija vozila/
prikolice se selektivno koči dok
nestabilno kretanje ne prestane. Dok
sistem radi držati upravljač što je jače moguće.
Pomoć stabilnosti prikolice (TSA) je
funkcija Elektronske kontrole
stabilnosti 3 185.

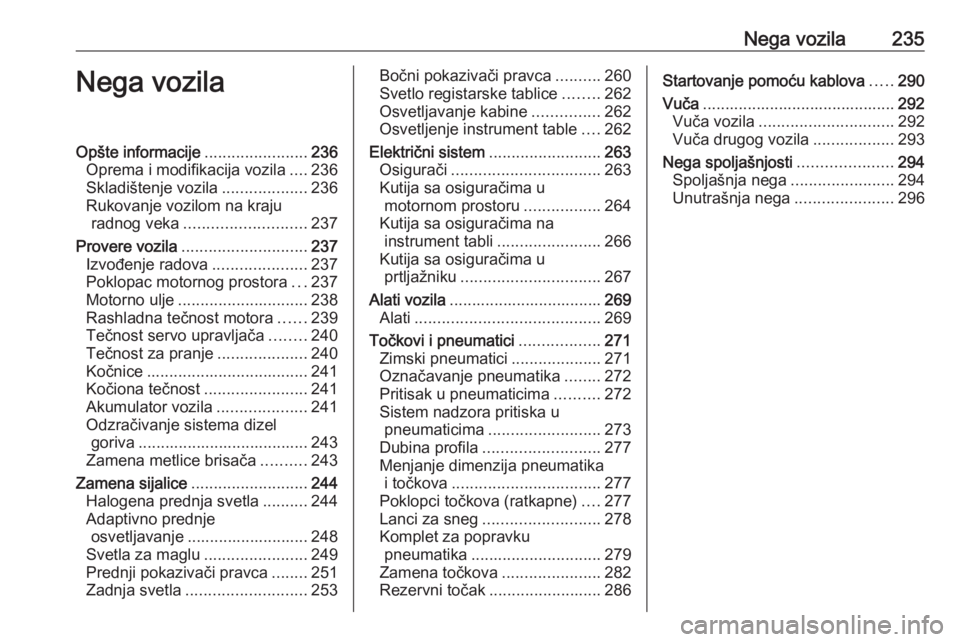

Nega vozila235Nega vozilaOpšte informacije.......................236
Oprema i modifikacija vozila ....236
Skladištenje vozila ...................236
Rukovanje vozilom na kraju radnog veka ........................... 237
Provere vozila ............................ 237
Izvođenje radova .....................237
Poklopac motornog prostora ...237
Motorno ulje ............................. 238
Rashladna tečnost motora ......239
Tečnost servo upravljača ........240
Tečnost za pranje ....................240
Kočnice .................................... 241
Kočiona tečnost .......................241
Akumulator vozila ....................241
Odzračivanje sistema dizel goriva ...................................... 243
Zamena metlice brisača ..........243
Zamena sijalice .......................... 244
Halogena prednja svetla ..........244
Adaptivno prednje osvetljavanje ........................... 248
Svetla za maglu .......................249
Prednji pokazivači pravca ........251
Zadnja svetla ........................... 253Bočni pokazivači pravca ..........260
Svetlo registarske tablice ........262
Osvetljavanje kabine ...............262
Osvetljenje instrument table ....262
Električni sistem .........................263
Osigurači ................................. 263
Kutija sa osiguračima u motornom prostoru .................264
Kutija sa osiguračima na instrument tabli .......................266
Kutija sa osiguračima u prtljažniku ............................... 267
Alati vozila .................................. 269
Alati ......................................... 269
Točkovi i pneumatici ..................271
Zimski pneumatici ....................271
Označavanje pneumatika ........272
Pritisak u pneumaticima ..........272
Sistem nadzora pritiska u pneumaticima ......................... 273
Dubina profila .......................... 277
Menjanje dimenzija pneumatika i točkova ................................. 277
Poklopci točkova (ratkapne) ....277
Lanci za sneg .......................... 278
Komplet za popravku pneumatika ............................. 279
Zamena točkova ......................282
Rezervni točak ......................... 286Startovanje pomoću kablova .....290
Vuča ........................................... 292
Vuča vozila .............................. 292
Vuča drugog vozila ..................293
Nega spoljašnjosti .....................294
Spoljašnja nega .......................294
Unutrašnja nega ......................296

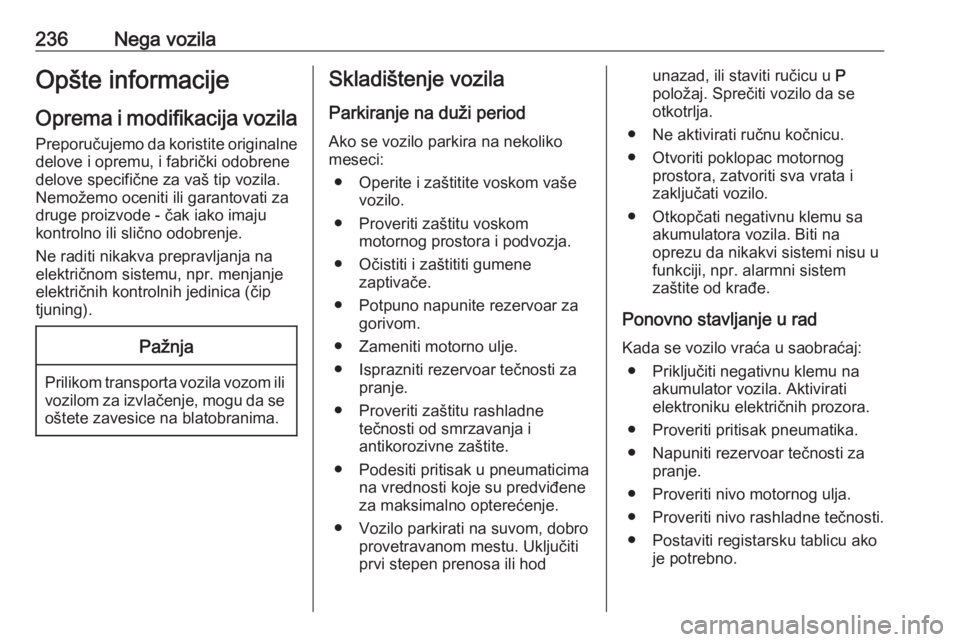

236Nega vozilaOpšte informacijeOprema i modifikacija vozila
Preporučujemo da koristite originalne delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila.
Nemožemo oceniti ili garantovati za
druge proizvode - čak iako imaju
kontrolno ili slično odobrenje.
Ne raditi nikakva prepravljanja na
električnom sistemu, npr. menjanje
električnih kontrolnih jedinica (čip
tjuning).Pažnja
Prilikom transporta vozila vozom ili vozilom za izvlačenje, mogu da se oštete zavesice na blatobranima.
Skladištenje vozila
Parkiranje na duži period
Ako se vozilo parkira na nekoliko
meseci:
● Operite i zaštitite voskom vaše vozilo.
● Proveriti zaštitu voskom motornog prostora i podvozja.
● Očistiti i zaštititi gumene zaptivače.
● Potpuno napunite rezervoar za gorivom.
● Zameniti motorno ulje.
● Isprazniti rezervoar tečnosti za pranje.
● Proveriti zaštitu rashladne tečnosti od smrzavanja i
antikorozivne zaštite.
● Podesiti pritisak u pneumaticima na vrednosti koje su predviđene
za maksimalno opterećenje.
● Vozilo parkirati na suvom, dobro provetravanom mestu. Uključiti
prvi stepen prenosa ili hodunazad, ili staviti ručicu u P
položaj. Sprečiti vozilo da se
otkotrlja.
● Ne aktivirati ručnu kočnicu.
● Otvoriti poklopac motornog prostora, zatvoriti sva vrata i
zaključati vozilo.
● Otkopčati negativnu klemu sa akumulatora vozila. Biti na
oprezu da nikakvi sistemi nisu u funkciji, npr. alarmni sistem
zaštite od krađe.
Ponovno stavljanje u rad
Kada se vozilo vraća u saobraćaj: ● Priključiti negativnu klemu na akumulator vozila. Aktivirati
elektroniku električnih prozora.
● Proveriti pritisak pneumatika.
● Napuniti rezervoar tečnosti za pranje.
● Proveriti nivo motornog ulja.
● Proveriti nivo rashladne tečnosti. ● Postaviti registarsku tablicu ako je potrebno.

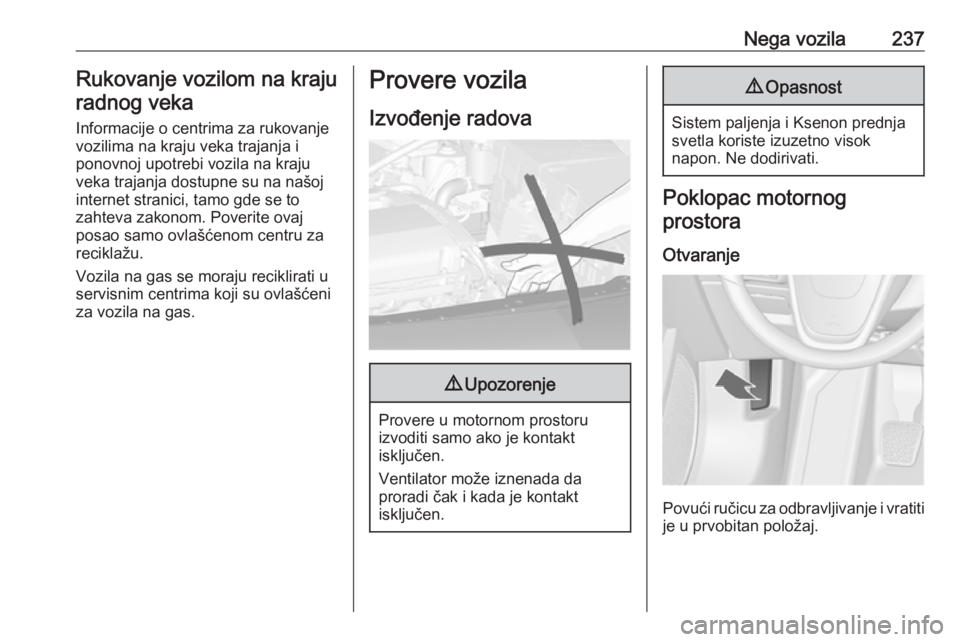

Nega vozila237Rukovanje vozilom na krajuradnog veka
Informacije o centrima za rukovanje
vozilima na kraju veka trajanja i
ponovnoj upotrebi vozila na kraju
veka trajanja dostupne su na našoj
internet stranici, tamo gde se to
zahteva zakonom. Poverite ovaj
posao samo ovlašćenom centru za
reciklažu.
Vozila na gas se moraju reciklirati u
servisnim centrima koji su ovlašćeni
za vozila na gas.Provere vozila
Izvođenje radova9 Upozorenje
Provere u motornom prostoru
izvoditi samo ako je kontakt
isključen.
Ventilator može iznenada da
proradi čak i kada je kontakt
isključen.
9 Opasnost
Sistem paljenja i Ksenon prednja
svetla koriste izuzetno visok
napon. Ne dodirivati.
Poklopac motornog
prostora
Otvaranje
Povući ručicu za odbravljivanje i vratiti
je u prvobitan položaj.

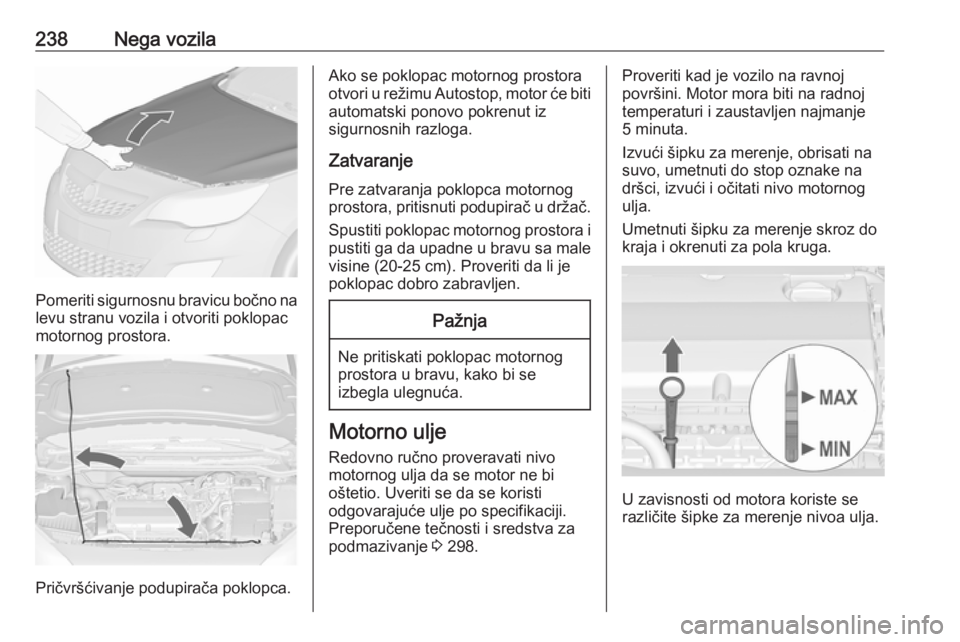

238Nega vozila
Pomeriti sigurnosnu bravicu bočno nalevu stranu vozila i otvoriti poklopac
motornog prostora.
Pričvršćivanje podupirača poklopca.
Ako se poklopac motornog prostora
otvori u režimu Autostop, motor će biti automatski ponovo pokrenut iz
sigurnosnih razloga.
Zatvaranje
Pre zatvaranja poklopca motornog prostora, pritisnuti podupirač u držač.
Spustiti poklopac motornog prostora i pustiti ga da upadne u bravu sa malevisine (20-25 cm). Proveriti da li je
poklopac dobro zabravljen.Pažnja
Ne pritiskati poklopac motornog
prostora u bravu, kako bi se
izbegla ulegnuća.
Motorno ulje
Redovno ručno proveravati nivo
motornog ulja da se motor ne bi
oštetio. Uveriti se da se koristi
odgovarajuće ulje po specifikaciji.
Preporučene tečnosti i sredstva za
podmazivanje 3 298.
Proveriti kad je vozilo na ravnoj
površini. Motor mora biti na radnoj temperaturi i zaustavljen najmanje
5 minuta.
Izvući šipku za merenje, obrisati na
suvo, umetnuti do stop oznake na
dršci, izvući i očitati nivo motornog
ulja.
Umetnuti šipku za merenje skroz do
kraja i okrenuti za pola kruga.
U zavisnosti od motora koriste se
različite šipke za merenje nivoa ulja.
