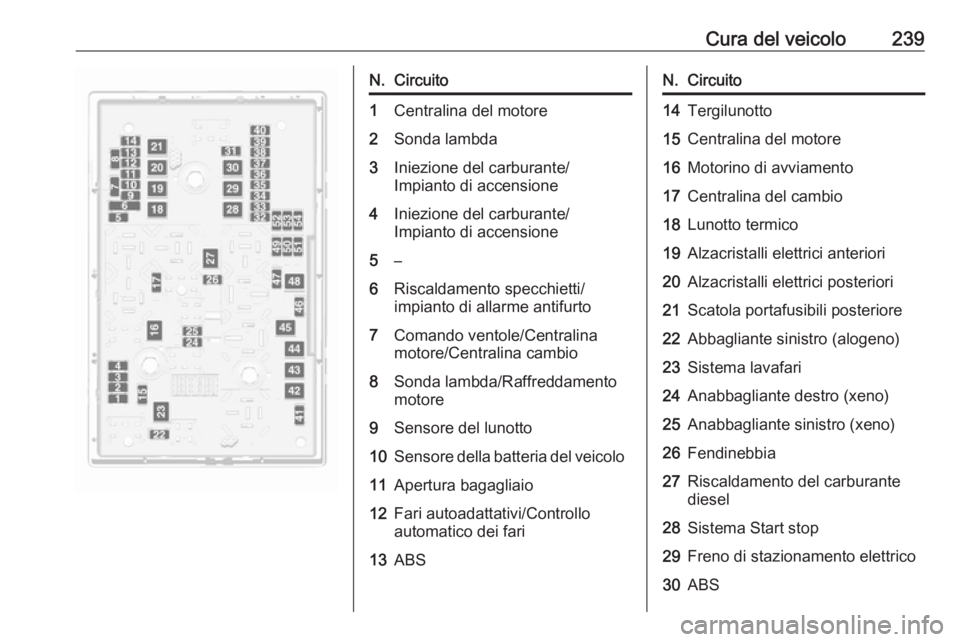

Cura del veicolo239N.Circuito1Centralina del motore2Sonda lambda3Iniezione del carburante/Impianto di accensione4Iniezione del carburante/
Impianto di accensione5–6Riscaldamento specchietti/
impianto di allarme antifurto7Comando ventole/Centralina
motore/Centralina cambio8Sonda lambda/Raffreddamento
motore9Sensore del lunotto10Sensore della batteria del veicolo11Apertura bagagliaio12Fari autoadattativi/Controllo
automatico dei fari13ABSN.Circuito14Tergilunotto15Centralina del motore16Motorino di avviamento17Centralina del cambio18Lunotto termico19Alzacristalli elettrici anteriori20Alzacristalli elettrici posteriori21Scatola portafusibili posteriore22Abbagliante sinistro (alogeno)23Sistema lavafari24Anabbagliante destro (xeno)25Anabbagliante sinistro (xeno)26Fendinebbia27Riscaldamento del carburante
diesel28Sistema Start stop29Freno di stazionamento elettrico30ABS

240Cura del veicoloN.Circuito31Cruise control adattivo32Airbag33Fari autoadattativi/Controllo
automatico dei fari34Ricircolo dei gas di scarico35Specchietto esterno/Sensore
pioggia36Climatizzazione37Solenoide sfiato canister38Pompa del vuoto39Modulo di controllo centrale40Sistema tergiparabrezza/
Sistema tergilunotto41Abbagliante destro (alogeno)42Ventola radiatore43Tergicristalli44Tergicristalli45Ventola radiatoreN.Circuito46–47Avvisatore acustico48Ventola radiatore49Pompa carburante50Livellamento fari/Fari autoadat‐
tativi51Parzializzatore dell'aria52Riscaldatore ausiliario/Motore
diesel53Centralina del cambio/Centralina
del motore54Pompa del vuoto/Quadro stru‐
menti/Ventilazione riscalda‐
mento/Sistema di climatizza‐
zione
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.

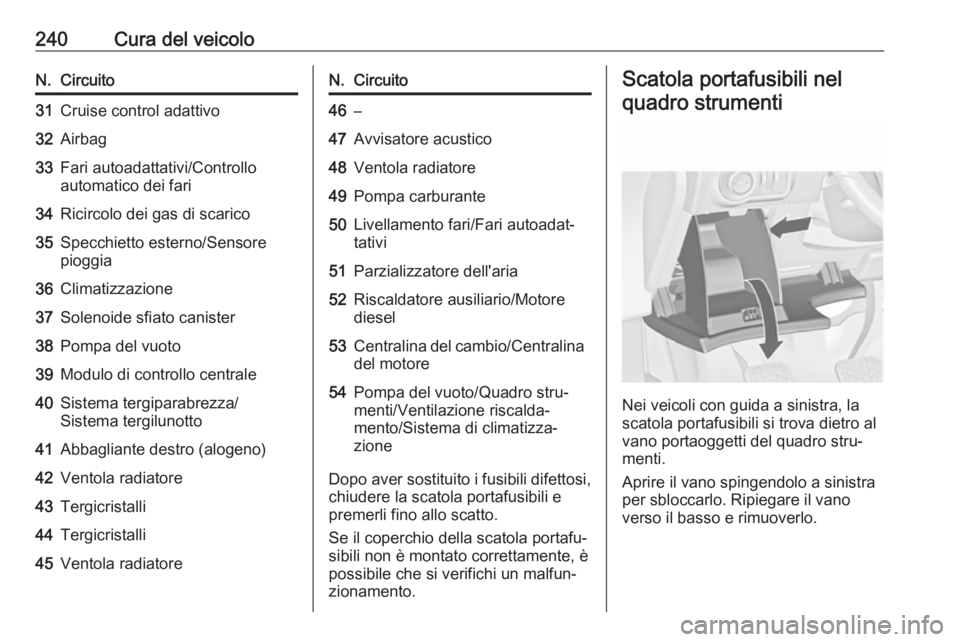

Scatola portafusibili nel
quadro strumenti
Nei veicoli con guida a sinistra, la
scatola portafusibili si trova dietro al
vano portaoggetti del quadro stru‐
menti.
Aprire il vano spingendolo a sinistra
per sbloccarlo. Ripiegare il vano
verso il basso e rimuoverlo.

Cura del veicolo241

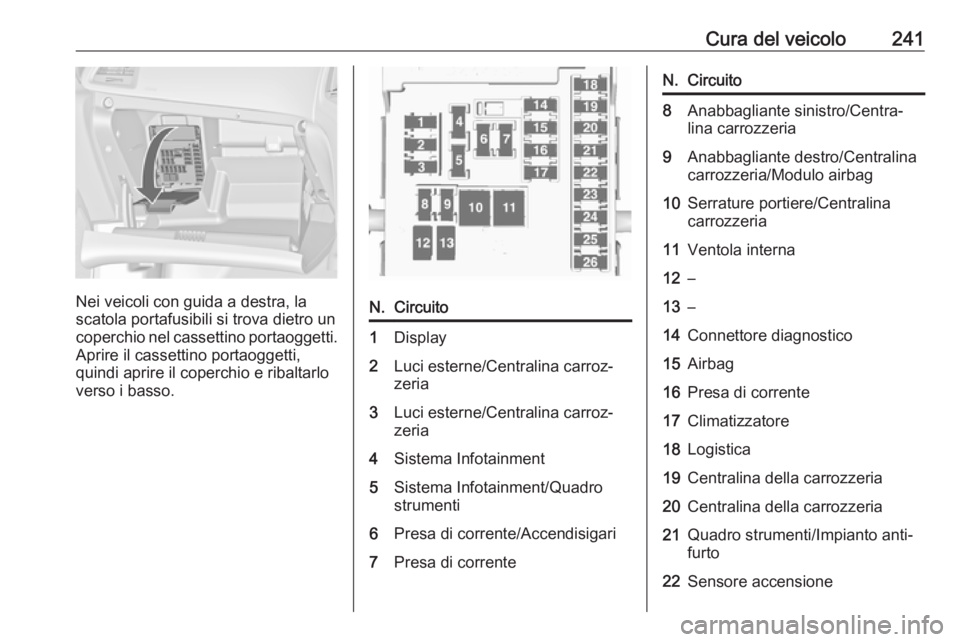

Nei veicoli con guida a destra, la
scatola portafusibili si trova dietro un
coperchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti,
quindi aprire il coperchio e ribaltarlo
verso i basso.
N.Circuito1Display2Luci esterne/Centralina carroz‐
zeria3Luci esterne/Centralina carroz‐
zeria4Sistema Infotainment5Sistema Infotainment/Quadro
strumenti6Presa di corrente/Accendisigari7Presa di correnteN.Circuito8Anabbagliante sinistro/Centra‐
lina carrozzeria9Anabbagliante destro/Centralina
carrozzeria/Modulo airbag10Serrature portiere/Centralina
carrozzeria11Ventola interna12–13–14Connettore diagnostico15Airbag16Presa di corrente17Climatizzatore18Logistica19Centralina della carrozzeria20Centralina della carrozzeria21Quadro strumenti/Impianto anti‐
furto22Sensore accensione

242Cura del veicoloN.Circuito23Centralina della carrozzeria24Centralina della carrozzeria25–26–

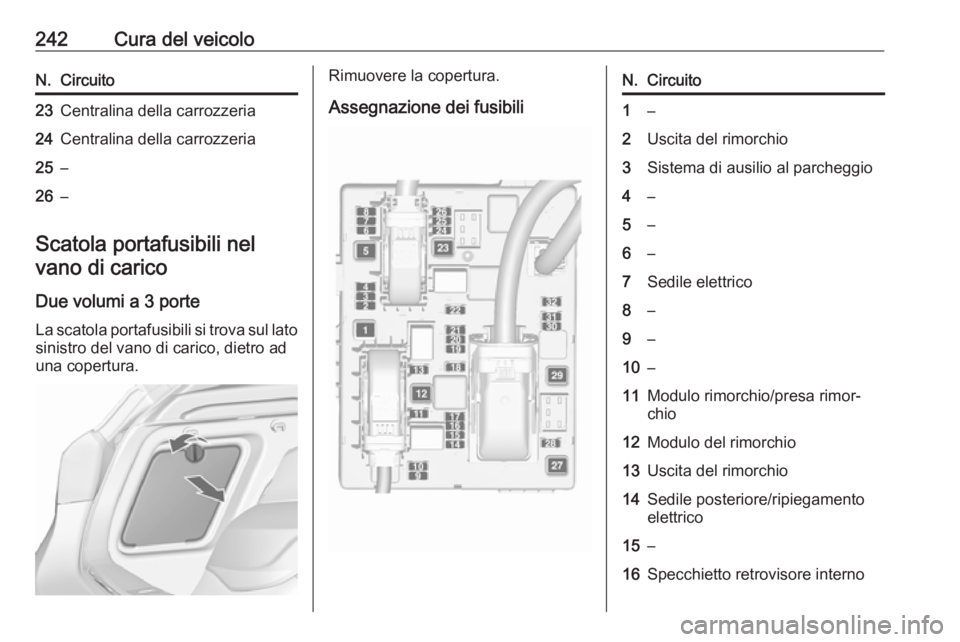

Scatola portafusibili nelvano di carico
Due volumi a 3 porte La scatola portafusibili si trova sul latosinistro del vano di carico, dietro ad
una copertura.
Rimuovere la copertura.
Assegnazione dei fusibiliN.Circuito1–2Uscita del rimorchio3Sistema di ausilio al parcheggio4–5–6–7Sedile elettrico8–9–10–11Modulo rimorchio/presa rimor‐
chio12Modulo del rimorchio13Uscita del rimorchio14Sedile posteriore/ripiegamento
elettrico15–16Specchietto retrovisore interno

Cura del veicolo243N.Circuito17Presa di corrente18–19Riscaldamento volante20Tettuccio apribile21Sedili anteriori riscaldati22–23–24–25–26Modalità logistica disattivata27–28–29–30–31Amplificatore/subwoofer32Impianto d'ammortizzazione
attiva/Avvisatore di cambio acci‐

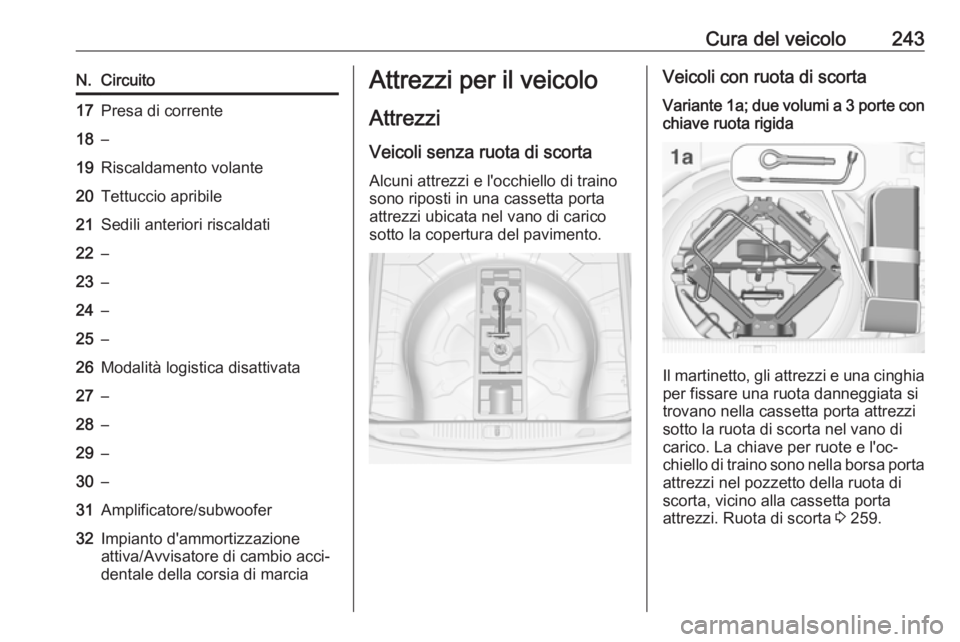

dentale della corsia di marciaAttrezzi per il veicolo
Attrezzi
Veicoli senza ruota di scorta Alcuni attrezzi e l'occhiello di trainosono riposti in una cassetta porta
attrezzi ubicata nel vano di carico
sotto la copertura del pavimento.Veicoli con ruota di scortaVariante 1a; due volumi a 3 porte con chiave ruota rigida
Il martinetto, gli attrezzi e una cinghia
per fissare una ruota danneggiata si
trovano nella cassetta porta attrezzi
sotto la ruota di scorta nel vano di
carico. La chiave per ruote e l'oc‐
chiello di traino sono nella borsa porta attrezzi nel pozzetto della ruota di
scorta, vicino alla cassetta porta
attrezzi. Ruota di scorta 3 259.

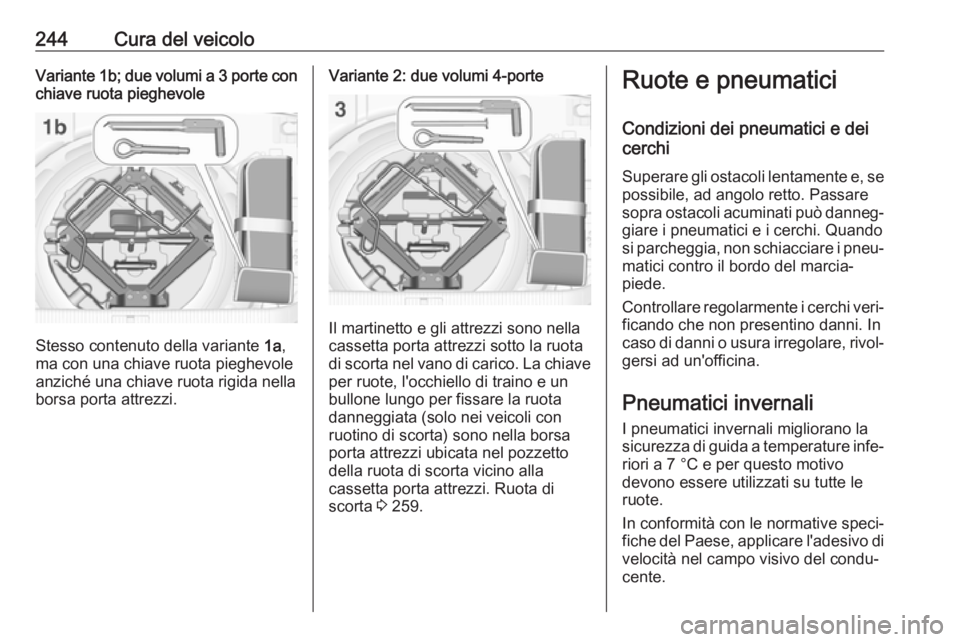

244Cura del veicoloVariante 1b; due volumi a 3 porte conchiave ruota pieghevole
Stesso contenuto della variante 1a,
ma con una chiave ruota pieghevole anziché una chiave ruota rigida nella borsa porta attrezzi.
Variante 2: due volumi 4-porte
Il martinetto e gli attrezzi sono nella
cassetta porta attrezzi sotto la ruota
di scorta nel vano di carico. La chiave per ruote, l'occhiello di traino e un
bullone lungo per fissare la ruota
danneggiata (solo nei veicoli con
ruotino di scorta) sono nella borsa
porta attrezzi ubicata nel pozzetto
della ruota di scorta vicino alla
cassetta porta attrezzi. Ruota di
scorta 3 259.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐
giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐
ficando che non presentino danni. In
caso di danni o usura irregolare, rivol‐ gersi ad un'officina.
Pneumatici invernali I pneumatici invernali migliorano lasicurezza di guida a temperature infe‐
riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di
velocità nel campo visivo del condu‐
cente.

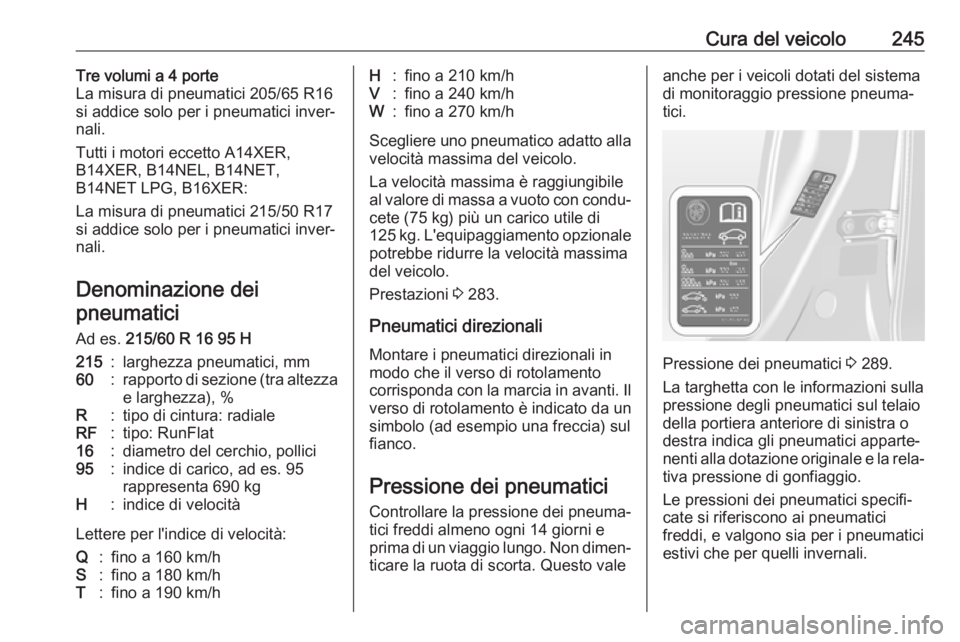

Cura del veicolo245Tre volumi a 4 porte
La misura di pneumatici 205/65 R16
si addice solo per i pneumatici inver‐
nali.
Tutti i motori eccetto A14XER,
B14XER, B14NEL, B14NET,
B14NET LPG, B16XER:
La misura di pneumatici 215/50 R17
si addice solo per i pneumatici inver‐ nali.
Denominazione dei
pneumatici
Ad es. 215/60 R 16 95 H215:larghezza pneumatici, mm60:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: radialeRF:tipo: RunFlat16:diametro del cerchio, pollici95:indice di carico, ad es. 95
rappresenta 690 kgH:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto alla velocità massima del veicolo.
La velocità massima è raggiungibile
al valore di massa a vuoto con condu‐ cete (75 kg) più un carico utile di
125 kg. L'equipaggiamento opzionale
potrebbe ridurre la velocità massima del veicolo.
Prestazioni 3 283.
Pneumatici direzionali
Montare i pneumatici direzionali in
modo che il verso di rotolamento
corrisponda con la marcia in avanti. Il verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul fianco.
Pressione dei pneumatici Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo vale
anche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.
Pressione dei pneumatici 3 289.
La targhetta con le informazioni sulla
pressione degli pneumatici sul telaio
della portiera anteriore di sinistra o
destra indica gli pneumatici apparte‐
nenti alla dotazione originale e la rela‐
tiva pressione di gonfiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici
estivi che per quelli invernali.

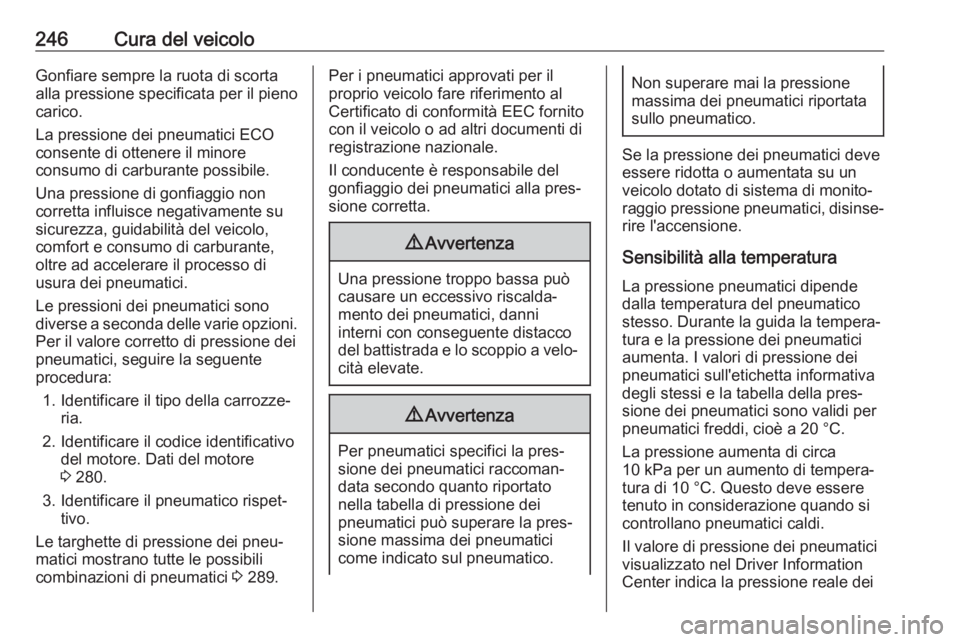

246Cura del veicoloGonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
La pressione dei pneumatici ECO
consente di ottenere il minore
consumo di carburante possibile.
Una pressione di gonfiaggio non
corretta influisce negativamente su
sicurezza, guidabilità del veicolo,
comfort e consumo di carburante,
oltre ad accelerare il processo di
usura dei pneumatici.
Le pressioni dei pneumatici sono
diverse a seconda delle varie opzioni. Per il valore corretto di pressione dei
pneumatici, seguire la seguente
procedura:
1. Identificare il tipo della carrozze‐ ria.
2. Identificare il codice identificativo del motore. Dati del motore
3 280.
3. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili
combinazioni di pneumatici 3 289.Per i pneumatici approvati per il
proprio veicolo fare riferimento al
Certificato di conformità EEC fornito con il veicolo o ad altri documenti di
registrazione nazionale.
Il conducente è responsabile del
gonfiaggio dei pneumatici alla pres‐
sione corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni
interni con conseguente distacco
del battistrada e lo scoppio a velo‐ cità elevate.
9 Avvertenza
Per pneumatici specifici la pres‐
sione dei pneumatici raccoman‐ data secondo quanto riportato
nella tabella di pressione dei
pneumatici può superare la pres‐
sione massima dei pneumatici
come indicato sul pneumatico.
Non superare mai la pressione
massima dei pneumatici riportata
sullo pneumatico.
Se la pressione dei pneumatici deve
essere ridotta o aumentata su un
veicolo dotato di sistema di monito‐
raggio pressione pneumatici, disinse‐ rire l'accensione.
Sensibilità alla temperatura
La pressione pneumatici dipende
dalla temperatura del pneumatico
stesso. Durante la guida la tempera‐
tura e la pressione dei pneumatici
aumenta. I valori di pressione dei pneumatici sull'etichetta informativa
degli stessi e la tabella della pres‐
sione dei pneumatici sono validi per
pneumatici freddi, cioè a 20 °C.
La pressione aumenta di circa
10 kPa per un aumento di tempera‐
tura di 10 °C. Questo deve essere
tenuto in considerazione quando si
controllano pneumatici caldi.
Il valore di pressione dei pneumatici
visualizzato nel Driver Information
Center indica la pressione reale dei

Cura del veicolo247pneumatici. Un pneumatico raffred‐
dato mostra un valore inferiore, che
però non è indice di una perdita d'aria.

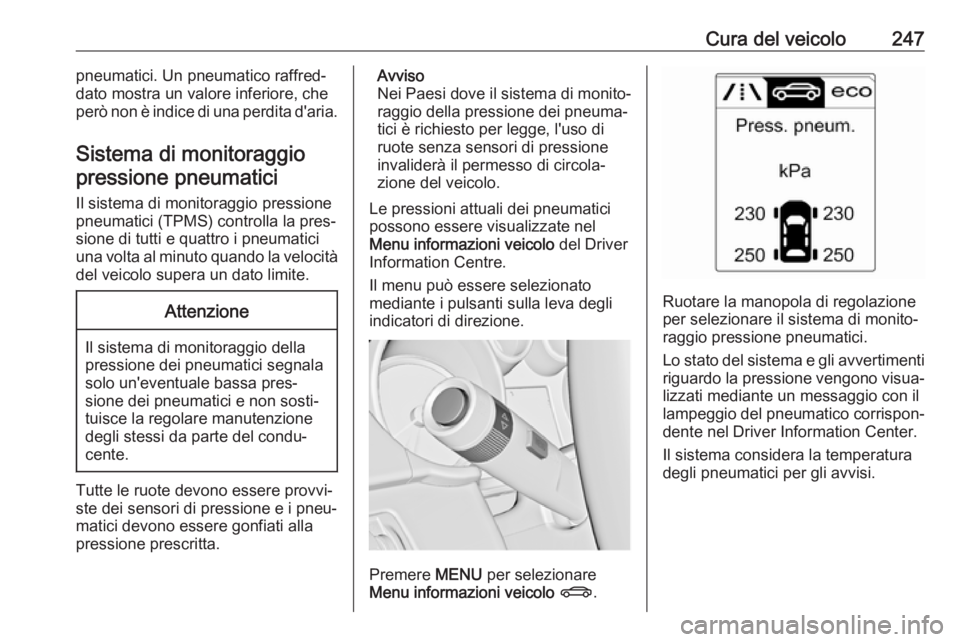

Sistema di monitoraggio pressione pneumatici
Il sistema di monitoraggio pressione
pneumatici (TPMS) controlla la pres‐
sione di tutti e quattro i pneumatici
una volta al minuto quando la velocità del veicolo supera un dato limite.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
Nei Paesi dove il sistema di monito‐ raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione
invaliderà il permesso di circola‐
zione del veicolo.
Le pressioni attuali dei pneumatici
possono essere visualizzate nel
Menu informazioni veicolo del Driver
Information Centre.
Il menu può essere selezionato
mediante i pulsanti sulla leva degli indicatori di direzione.
Premere MENU per selezionare
Menu informazioni veicolo X .
Ruotare la manopola di regolazione
per selezionare il sistema di monito‐
raggio pressione pneumatici.
Lo stato del sistema e gli avvertimenti
riguardo la pressione vengono visua‐
lizzati mediante un messaggio con il
lampeggio del pneumatico corrispon‐
dente nel Driver Information Center.
Il sistema considera la temperatura
degli pneumatici per gli avvisi.

248Cura del veicolo

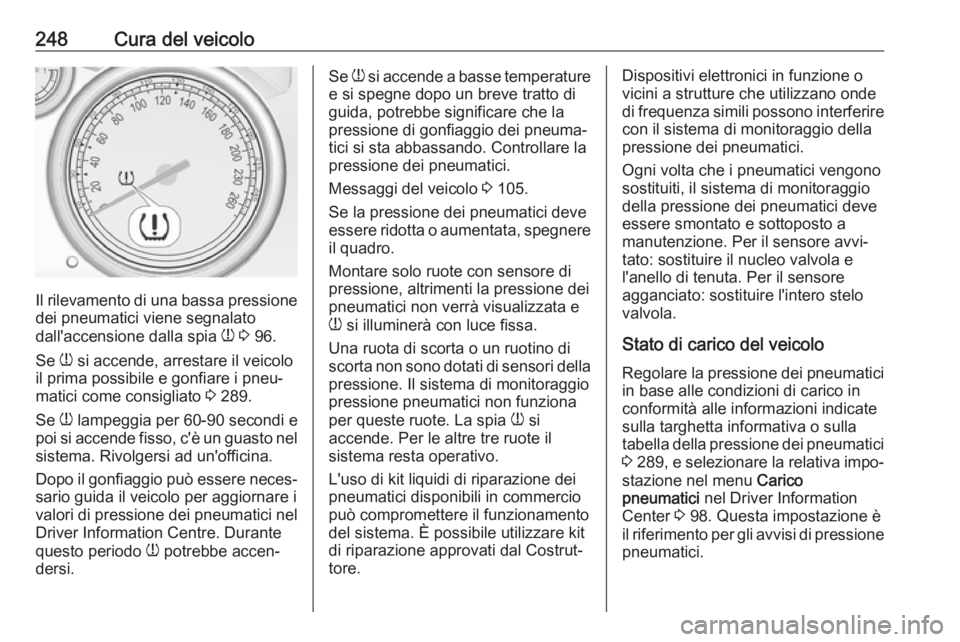

Il rilevamento di una bassa pressione
dei pneumatici viene segnalato
dall'accensione dalla spia w 3 96.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐
matici come consigliato 3 289.
Se w lampeggia per 60-90 secondi e
poi si accende fisso, c'è un guasto nel sistema. Rivolgersi ad un'officina.
Dopo il gonfiaggio può essere neces‐ sario guida il veicolo per aggiornare i
valori di pressione dei pneumatici nel
Driver Information Centre. Durante
questo periodo w potrebbe accen‐
dersi.
Se w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la
pressione di gonfiaggio dei pneuma‐
tici si sta abbassando. Controllare la
pressione dei pneumatici.
Messaggi del veicolo 3 105.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere il quadro.
Montare solo ruote con sensore di
pressione, altrimenti la pressione dei
pneumatici non verrà visualizzata e
w si illuminerà con luce fissa.
Una ruota di scorta o un ruotino di
scorta non sono dotati di sensori della
pressione. Il sistema di monitoraggio
pressione pneumatici non funziona
per queste ruote. La spia w si
accende. Per le altre tre ruote il
sistema resta operativo.
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamento
del sistema. È possibile utilizzare kit
di riparazione approvati dal Costrut‐
tore.Dispositivi elettronici in funzione o
vicini a strutture che utilizzano onde
di frequenza simili possono interferire con il sistema di monitoraggio della
pressione dei pneumatici.
Ogni volta che i pneumatici vengono
sostituiti, il sistema di monitoraggio
della pressione dei pneumatici deve
essere smontato e sottoposto a
manutenzione. Per il sensore avvi‐
tato: sostituire il nucleo valvola e
l'anello di tenuta. Per il sensore
agganciato: sostituire l'intero stelo valvola.
Stato di carico del veicolo
Regolare la pressione dei pneumatici
in base alle condizioni di carico in
conformità alle informazioni indicate
sulla targhetta informativa o sulla
tabella della pressione dei pneumatici
3 289 , e selezionare la relativa impo‐
stazione nel menu Carico
pneumatici nel Driver Information
Center 3 98. Questa impostazione è
il riferimento per gli avvisi di pressione pneumatici.
