Asientos, sistemas de seguridad69Posiciones de montaje del sistema de retención infantil
Opciones permitidas par fijar un sistema de retención infantil con un cinturón de seguridad de tres puntos
Nivel de peso o de edad
En el asiento del acompañanteEn los asientos exteriores
traserosEn el asiento
central traseroairbag activadoairbag desactivadoGrupo 0: hasta 10 kg
o 10 meses aprox.XU 1,2U/L 3UGrupo 0+: hasta 13 kg
o 2 años aprox.XU 1,2U/L 3UGrupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.XU 1,2U/L 3,4U4Grupo II: de 15 a 25 kg
o de 3 a 7 años aprox.U 1,2XU/L 3,4U4Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.U 1,2XU/L 3,4U4U:adecuado para uso universal en combinación con un cinturón de seguridad de tres puntosL:adecuado para sistemas de retención infantil particulares de las categorías 'específica del vehículo', 'limitada' o 'se‐
miuniversal'. El sistema de retención infantil debe estar homologado para el tipo de vehículo específico (consulte lalista de tipos de vehículo del sistema de retención infantil)X:no se permiten sistemas de retención infantil en esta clase de peso1:mueva el asiento hacia delante todo lo que sea necesario y ajuste la inclinación del respaldo del asiento todo lo
necesario hasta una posición vertical para garantizar que el cinturón se desplaza hacia delante desde el punto de
anclaje superior

70Asientos, sistemas de seguridad2:mueva el ajuste de altura del asiento hacia arriba todo lo que sea necesario y ajuste la inclinación del respaldo delasiento todo lo necesario hasta una posición vertical para garantizar que el cinturón está tensado en el lateral del
cierre3:mueva hacia delante el asiento delantero correspondiente situado delante del sistema de retención infantil todo lo que sea necesario4:ajuste el reposacabezas correspondiente según sea necesario o extráigalo si corresponde
Opciones permitidas para el montaje de un sistema de retención infantil ISOFIX con soportes ISOFIX
Nivel de peso o de edadClase de
tamañoFijación
En el asiento del acompañanteEn los asientos
exteriores
traserosEn el asiento
central
traseroairbag
activadoairbag
desactivadoGrupo 0: hasta 10 kg
o 10 meses aprox.GISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGrupo 0+: hasta 13 kg
o 2 años aprox.EISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3X

Asientos, sistemas de seguridad71
Nivel de peso o de edadClase de
tamañoFijación
En el asiento del acompañante
En los asientos
exteriores
traserosEn el asiento
central
traseroairbag
activadoairbag
desactivadoGrupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.DISO/R2XXIL 3,4XCISO/R3XXIL 3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XGrupo II: de 15 a 25 kg
o de 3 a 7 años aprox.XXIL 3,4XGrupo III: de 22 a 36 kg
o de 6 a 12 años aprox.XXIL 3,4XIL:adecuada para sistemas de retención infantil ISOFIX de las categorías 'específica del vehículo', 'limitada' o 'se‐
miuniversal'. El sistema de retención ISOFIX debe estar homologado para el tipo de vehículo específico (consulte la lista de tipos de vehículo del sistema de retención infantil)IUF:adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de pesoX:ningún sistema de retención infantil ISOFIX homologado en esta clase de peso1:mueva el asiento hacia delante todo lo que sea necesario y ajuste la inclinación del respaldo del asiento todo lo
necesario hasta una posición vertical para garantizar que el cinturón se desplaza hacia delante desde el punto de anclaje superior

72Asientos, sistemas de seguridad2:mueva el ajuste de altura del asiento hacia arriba todo lo que sea necesario y ajuste la inclinación del respaldo del
asiento todo lo necesario hasta una posición vertical para garantizar que el cinturón está tensado en el lateral del cierre3:mueva hacia delante el asiento delantero correspondiente situado delante del sistema de retención infantil todo lo que sea necesario4:ajuste el reposacabezas correspondiente según sea necesario o extráigalo si corresponde
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3:sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de pesode 9 a 18 kgB - ISO/F2:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kgB1 - ISO/F2X:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de 9 a 18 kgC - ISO/R3:sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso
hasta 18 kgD - ISO/R2:sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta 18 kgE - ISO/R1:sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta
13 kgF- ISO/L1:sistema de retención infantil de orientación lateral izquierda (capazo)G - ISO/L2:sistema de retención infantil de orientación lateral derecha (capazo)

Asientos, sistemas de seguridad73Opciones permitidas para el montaje de un sistema de retención infantil i-Size con soportes ISOFIXEn el asiento del acompañante
En los asientos exteriores traserosEn el asiento central trasero
airbag activadoairbag desactivadoSistemas de
retención infantil i- SizeXXi - UXi - U:adecuado para sistemas de retención infantil orientados hacia delante y hacia atrás i-Size "universales"X:posición de asiento no adecuada para sistemas de retención infantil i-Size "universales"

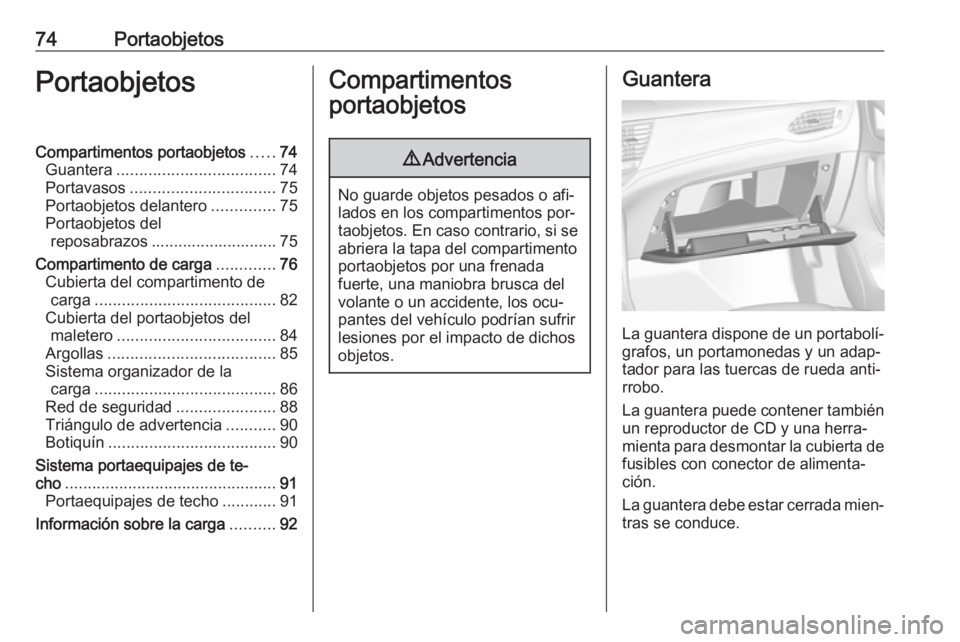

74PortaobjetosPortaobjetosCompartimentos portaobjetos.....74
Guantera ................................... 74
Portavasos ................................ 75
Portaobjetos delantero ..............75
Portaobjetos del reposabrazos ............................ 75
Compartimento de carga .............76
Cubierta del compartimento de carga ........................................ 82
Cubierta del portaobjetos del maletero ................................... 84
Argollas ..................................... 85
Sistema organizador de la carga ........................................ 86
Red de seguridad ......................88
Triángulo de advertencia ...........90
Botiquín ..................................... 90
Sistema portaequipajes de te‐
cho ............................................... 91
Portaequipajes de techo ............91
Información sobre la carga ..........92Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o afi‐
lados en los compartimentos por‐
taobjetos. En caso contrario, si se abriera la tapa del compartimento
portaobjetos por una frenada
fuerte, una maniobra brusca del
volante o un accidente, los ocu‐
pantes del vehículo podrían sufrir
lesiones por el impacto de dichos
objetos.
Guantera
La guantera dispone de un portabolí‐
grafos, un portamonedas y un adap‐
tador para las tuercas de rueda anti‐
rrobo.
La guantera puede contener también un reproductor de CD y una herra‐
mienta para desmontar la cubierta de
fusibles con conector de alimenta‐
ción.
La guantera debe estar cerrada mien‐
tras se conduce.

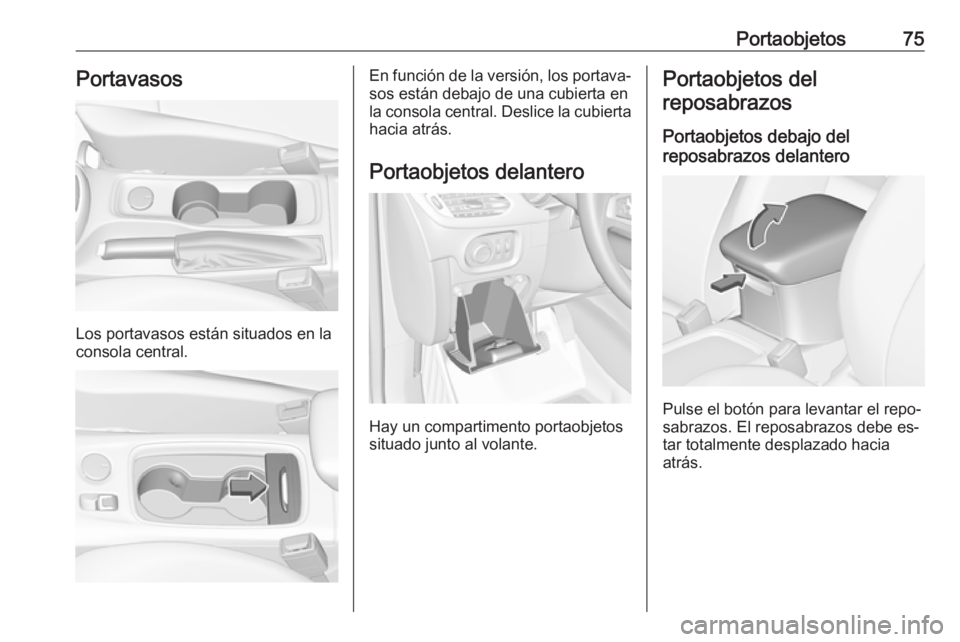

Portaobjetos75Portavasos
Los portavasos están situados en la
consola central.
En función de la versión, los portava‐ sos están debajo de una cubierta en
la consola central. Deslice la cubierta
hacia atrás.
Portaobjetos delantero
Hay un compartimento portaobjetos
situado junto al volante.
Portaobjetos del
reposabrazos
Portaobjetos debajo del
reposabrazos delantero
Pulse el botón para levantar el repo‐
sabrazos. El reposabrazos debe es‐
tar totalmente desplazado hacia
atrás.

76PortaobjetosCompartimento de
carga
En función del equipo, el respaldo del
asiento trasero se divide en dos o tres partes. Se pueden abatir todas las
partes.
Antes de plegar los respaldos de los
asientos traseros, realice lo siguiente
si es necesario:
● Versión 5 puertas: extraiga la cu‐
bierta del compartimento de
carga 3 82.
● Sports Tourer: extraiga la per‐ siana 3 82.
● Mantenga pulsado el resorte para bajar los reposacabezas3 47.
● Extraiga los reposacabezas tra‐ seros de modo que los respaldosdescansen por completo sobre
los cojines del asiento 3 47.Extensión del compartimento de
carga (respaldo del asiento
trasero de dos piezas), versión 5
puertas
● Para proteger los cinturones de seguridad de los asientos exte‐
riores contra posibles daños,
debe guiarlos por los soportes la‐ terales. Al abatir los respaldos,
se extraen también los cinturo‐
nes de seguridad.
● Tire de la palanca de desbloqueo
de uno o ambos lados exteriores
y abata los respaldos sobre la
banqueta de asiento.
● Saque el cinturón de seguridad de la guía del respaldo y coló‐
quelo por detrás de la sujeción,
como se muestra en la ilustra‐
ción.
● Para enderezarlos, levante los respaldos y póngalos en posición
vertical hasta que oiga que se en‐ clavan.

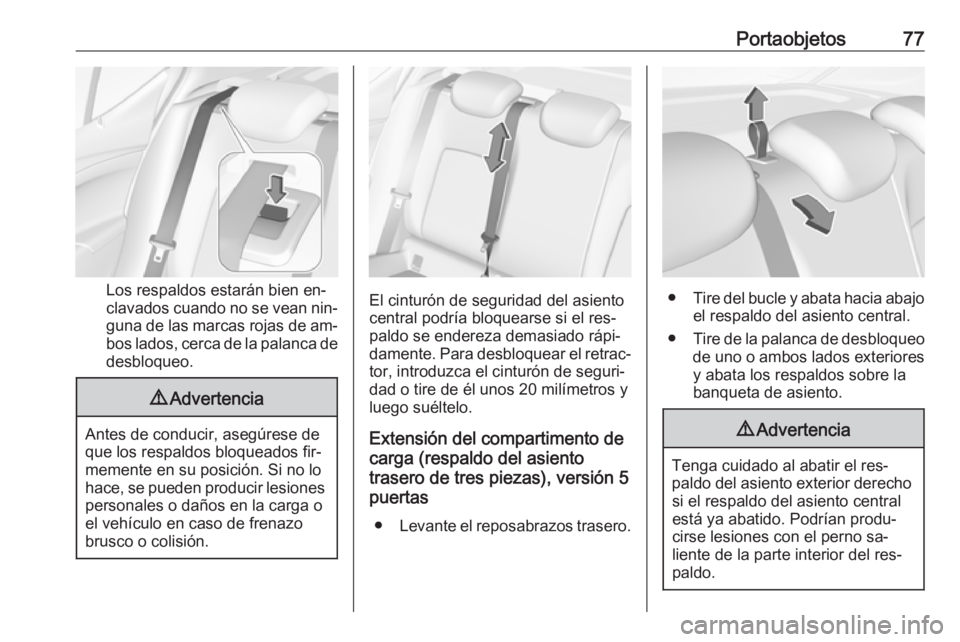

Portaobjetos77
Los respaldos estarán bien en‐
clavados cuando no se vean nin‐ guna de las marcas rojas de am‐
bos lados, cerca de la palanca de desbloqueo.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados fir‐
memente en su posición. Si no lo hace, se pueden producir lesiones personales o daños en la carga o
el vehículo en caso de frenazo
brusco o colisión.
El cinturón de seguridad del asiento
central podría bloquearse si el res‐
paldo se endereza demasiado rápi‐
damente. Para desbloquear el retrac‐
tor, introduzca el cinturón de seguri‐
dad o tire de él unos 20 milímetros y luego suéltelo.
Extensión del compartimento de
carga (respaldo del asiento
trasero de tres piezas), versión 5
puertas
● Levante el reposabrazos trasero.●Tire del bucle y abata hacia abajo
el respaldo del asiento central.
● Tire de la palanca de desbloqueo
de uno o ambos lados exteriores y abata los respaldos sobre la
banqueta de asiento.
9 Advertencia
Tenga cuidado al abatir el res‐
paldo del asiento exterior derecho si el respaldo del asiento central
está ya abatido. Podrían produ‐
cirse lesiones con el perno sa‐
liente de la parte interior del res‐
paldo.

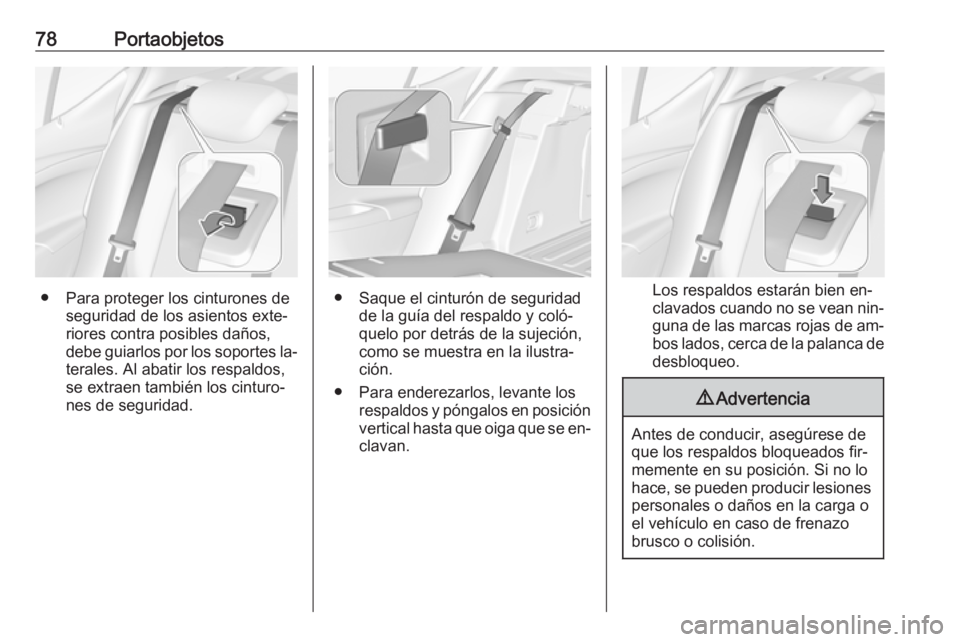

78Portaobjetos
● Para proteger los cinturones deseguridad de los asientos exte‐
riores contra posibles daños,
debe guiarlos por los soportes la‐ terales. Al abatir los respaldos,
se extraen también los cinturo‐
nes de seguridad.● Saque el cinturón de seguridad de la guía del respaldo y coló‐
quelo por detrás de la sujeción,
como se muestra en la ilustra‐
ción.
● Para enderezarlos, levante los respaldos y póngalos en posición
vertical hasta que oiga que se en‐ clavan.Los respaldos estarán bien en‐clavados cuando no se vean nin‐ guna de las marcas rojas de am‐
bos lados, cerca de la palanca de desbloqueo.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados fir‐
memente en su posición. Si no lo hace, se pueden producir lesiones personales o daños en la carga o
el vehículo en caso de frenazo
brusco o colisión.
