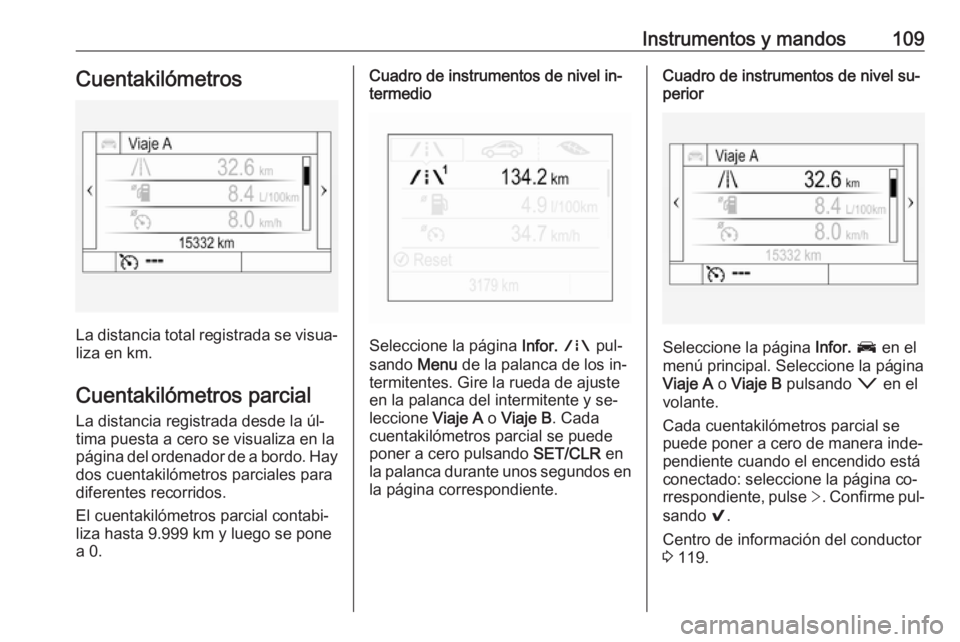

Instrumentos y mandos109Cuentakilómetros
La distancia total registrada se visua‐liza en km.
Cuentakilómetros parcial
La distancia registrada desde la úl‐ tima puesta a cero se visualiza en la
página del ordenador de a bordo. Hay dos cuentakilómetros parciales para
diferentes recorridos.
El cuentakilómetros parcial contabi‐
liza hasta 9.999 km y luego se pone
a 0.
Cuadro de instrumentos de nivel in‐
termedio
Seleccione la página Infor. ; pul‐
sando Menu de la palanca de los in‐
termitentes. Gire la rueda de ajuste
en la palanca del intermitente y se‐
leccione Viaje A o Viaje B . Cada
cuentakilómetros parcial se puede
poner a cero pulsando SET/CLR en
la palanca durante unos segundos en la página correspondiente.
Cuadro de instrumentos de nivel su‐
perior
Seleccione la página Infor. J en el
menú principal. Seleccione la página
Viaje A o Viaje B pulsando o en el
volante.
Cada cuentakilómetros parcial se
puede poner a cero de manera inde‐
pendiente cuando el encendido está
conectado: seleccione la página co‐
rrespondiente, pulse >. Confirme pul‐
sando 9.
Centro de información del conductor
3 119.

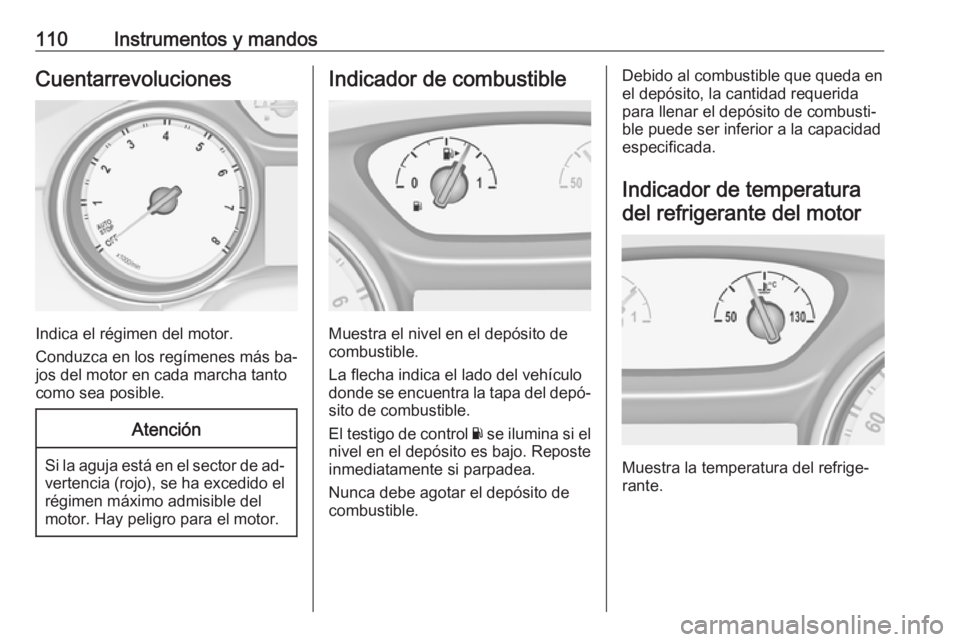

110Instrumentos y mandosCuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más ba‐
jos del motor en cada marcha tanto
como sea posible.
Atención
Si la aguja está en el sector de ad‐ vertencia (rojo), se ha excedido elrégimen máximo admisible del
motor. Hay peligro para el motor.
Indicador de combustible
Muestra el nivel en el depósito de
combustible.
La flecha indica el lado del vehículo
donde se encuentra la tapa del depó‐
sito de combustible.
El testigo de control Y se ilumina si el
nivel en el depósito es bajo. Reposte
inmediatamente si parpadea.
Nunca debe agotar el depósito de
combustible.
Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito de combusti‐
ble puede ser inferior a la capacidad
especificada.
Indicador de temperatura
del refrigerante del motor
Muestra la temperatura del refrige‐
rante.

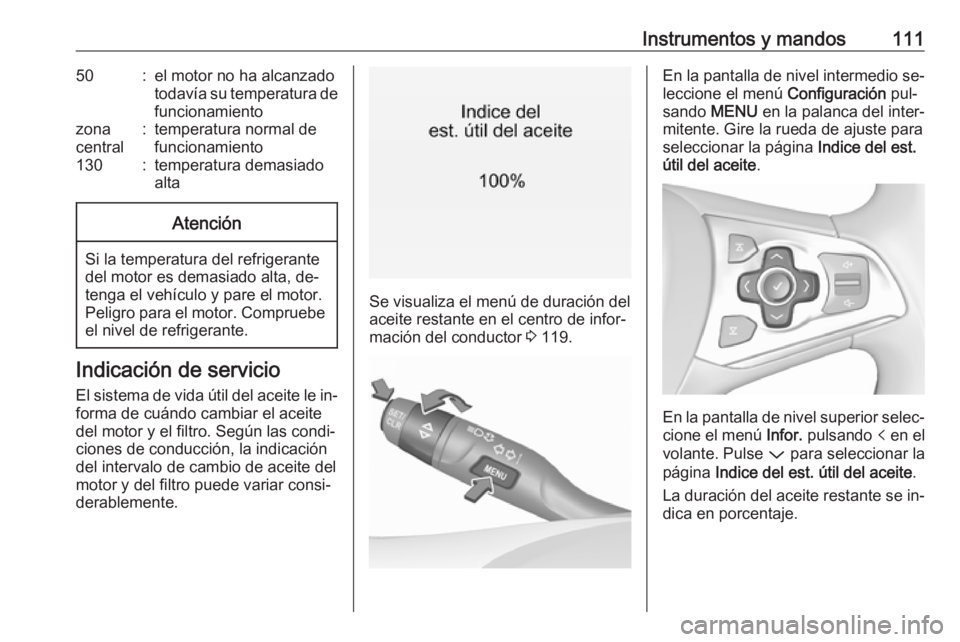

Instrumentos y mandos11150:el motor no ha alcanzado
todavía su temperatura de
funcionamientozona
central:temperatura normal de
funcionamiento130:temperatura demasiado
altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta, de‐
tenga el vehículo y pare el motor.
Peligro para el motor. Compruebe el nivel de refrigerante.
Indicación de servicio
El sistema de vida útil del aceite le in‐forma de cuándo cambiar el aceite
del motor y el filtro. Según las condi‐
ciones de conducción, la indicación
del intervalo de cambio de aceite del motor y del filtro puede variar consi‐
derablemente.
Se visualiza el menú de duración del
aceite restante en el centro de infor‐
mación del conductor 3 119.
En la pantalla de nivel intermedio se‐
leccione el menú Configuración pul‐
sando MENU en la palanca del inter‐
mitente. Gire la rueda de ajuste para
seleccionar la página Indice del est.
útil del aceite .
En la pantalla de nivel superior selec‐
cione el menú Infor. pulsando p en el
volante. Pulse P para seleccionar la
página Indice del est. útil del aceite .
La duración del aceite restante se in‐
dica en porcentaje.

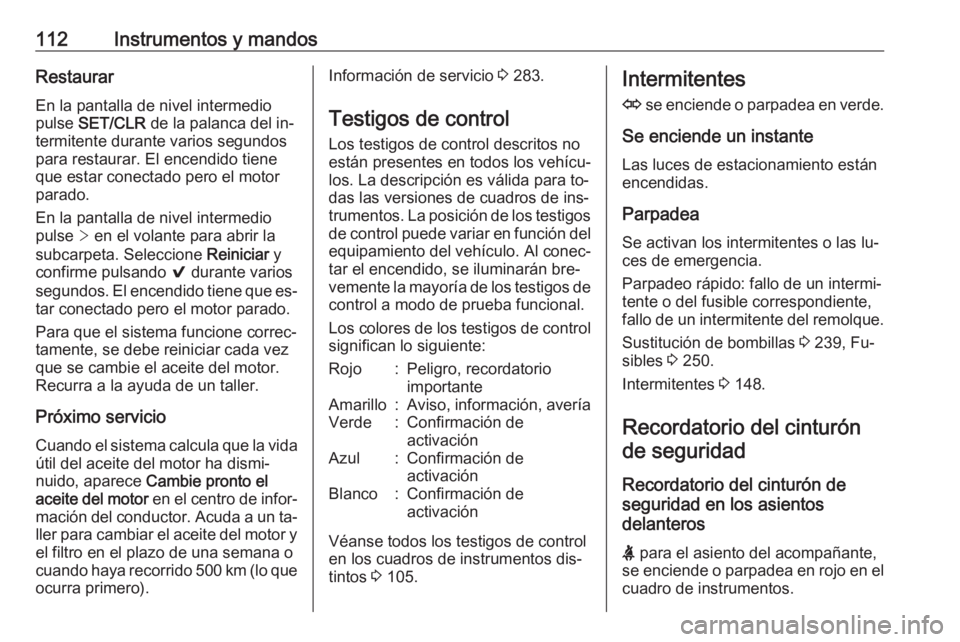

112Instrumentos y mandosRestaurar
En la pantalla de nivel intermedio pulse SET/CLR de la palanca del in‐
termitente durante varios segundos
para restaurar. El encendido tiene
que estar conectado pero el motor
parado.
En la pantalla de nivel intermedio
pulse > en el volante para abrir la
subcarpeta. Seleccione Reiniciar y
confirme pulsando 9 durante varios
segundos. El encendido tiene que es‐
tar conectado pero el motor parado.
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor.
Recurra a la ayuda de un taller.
Próximo servicio Cuando el sistema calcula que la vida
útil del aceite del motor ha dismi‐
nuido, aparece Cambie pronto el
aceite del motor en el centro de infor‐
mación del conductor. Acuda a un ta‐
ller para cambiar el aceite del motor y el filtro en el plazo de una semana o
cuando haya recorrido 500 km (lo que ocurra primero).Información de servicio 3 283.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para to‐
das las versiones de cuadros de ins‐
trumentos. La posición de los testigos
de control puede variar en función del equipamiento del vehículo. Al conec‐
tar el encendido, se iluminarán bre‐
vemente la mayoría de los testigos de
control a modo de prueba funcional.
Los colores de los testigos de control significan lo siguiente:Rojo:Peligro, recordatorio
importanteAmarillo:Aviso, información, averíaVerde:Confirmación de
activaciónAzul:Confirmación de
activaciónBlanco:Confirmación de
activación
Véanse todos los testigos de control
en los cuadros de instrumentos dis‐
tintos 3 105.
Intermitentes
O se enciende o parpadea en verde.
Se enciende un instante Las luces de estacionamiento están
encendidas.
Parpadea Se activan los intermitentes o las lu‐
ces de emergencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 239, Fu‐
sibles 3 250.
Intermitentes 3 148.
Recordatorio del cinturón de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X para el asiento del acompañante,
se enciende o parpadea en rojo en el
cuadro de instrumentos.

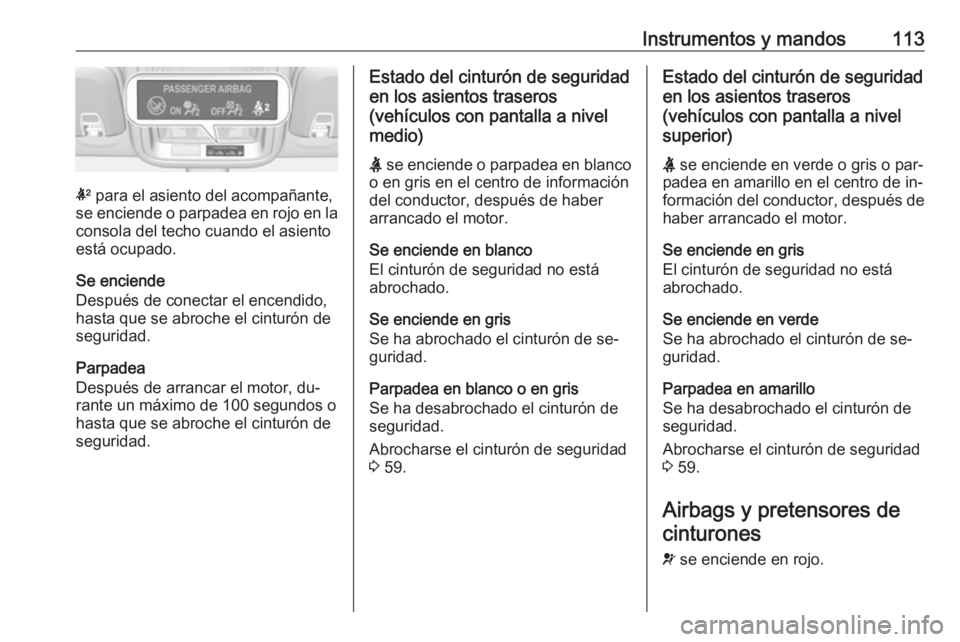

Instrumentos y mandos113
k para el asiento del acompañante,
se enciende o parpadea en rojo en la consola del techo cuando el asiento
está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Después de arrancar el motor, du‐
rante un máximo de 100 segundos o
hasta que se abroche el cinturón de
seguridad.
Estado del cinturón de seguridad
en los asientos traseros
(vehículos con pantalla a nivel
medio)
X se enciende o parpadea en blanco
o en gris en el centro de información
del conductor, después de haber
arrancado el motor.
Se enciende en blanco
El cinturón de seguridad no está
abrochado.
Se enciende en gris
Se ha abrochado el cinturón de se‐
guridad.
Parpadea en blanco o en gris
Se ha desabrochado el cinturón de
seguridad.
Abrocharse el cinturón de seguridad
3 59.Estado del cinturón de seguridad
en los asientos traseros
(vehículos con pantalla a nivel
superior)
X se enciende en verde o gris o par‐
padea en amarillo en el centro de in‐
formación del conductor, después de
haber arrancado el motor.
Se enciende en gris
El cinturón de seguridad no está
abrochado.
Se enciende en verde
Se ha abrochado el cinturón de se‐
guridad.
Parpadea en amarillo
Se ha desabrochado el cinturón de
seguridad.
Abrocharse el cinturón de seguridad
3 59.
Airbags y pretensores de cinturones
v se enciende en rojo.

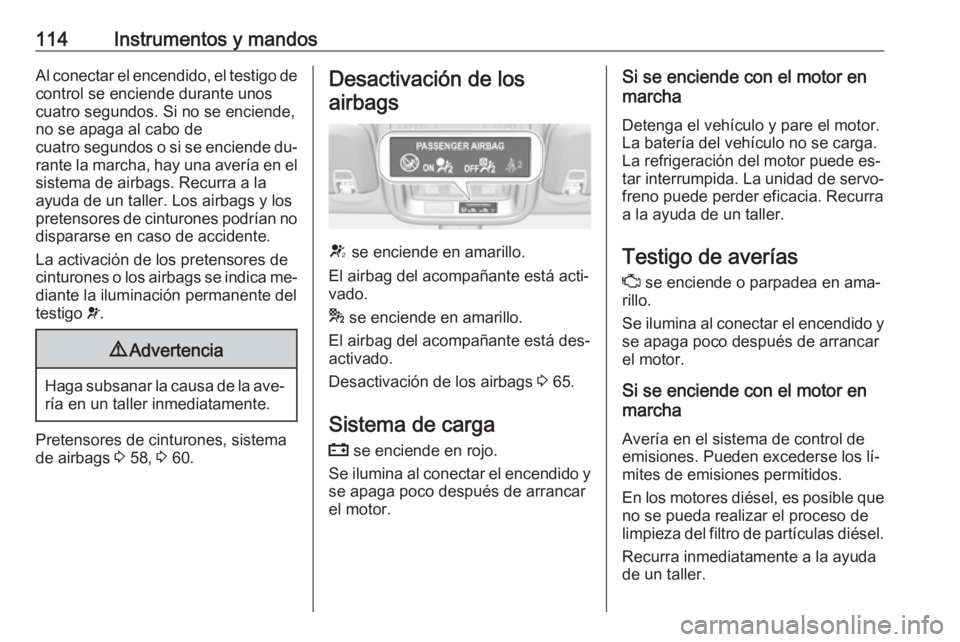

114Instrumentos y mandosAl conectar el encendido, el testigo decontrol se enciende durante unos
cuatro segundos. Si no se enciende,
no se apaga al cabo de
cuatro segundos o si se enciende du‐ rante la marcha, hay una avería en el
sistema de airbags. Recurra a la
ayuda de un taller. Los airbags y los
pretensores de cinturones podrían no
dispararse en caso de accidente.
La activación de los pretensores de
cinturones o los airbags se indica me‐
diante la iluminación permanente del
testigo v.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Pretensores de cinturones, sistema de airbags 3 58, 3 60.
Desactivación de los
airbags
V se enciende en amarillo.
El airbag del acompañante está acti‐ vado.
* se enciende en amarillo.
El airbag del acompañante está des‐
activado.
Desactivación de los airbags 3 65.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede es‐
tar interrumpida. La unidad de servo‐
freno puede perder eficacia. Recurra
a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en ama‐
rillo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los lí‐
mites de emisiones permitidos.
En los motores diésel, es posible que no se pueda realizar el proceso de
limpieza del filtro de partículas diésel.
Recurra inmediatamente a la ayuda
de un taller.

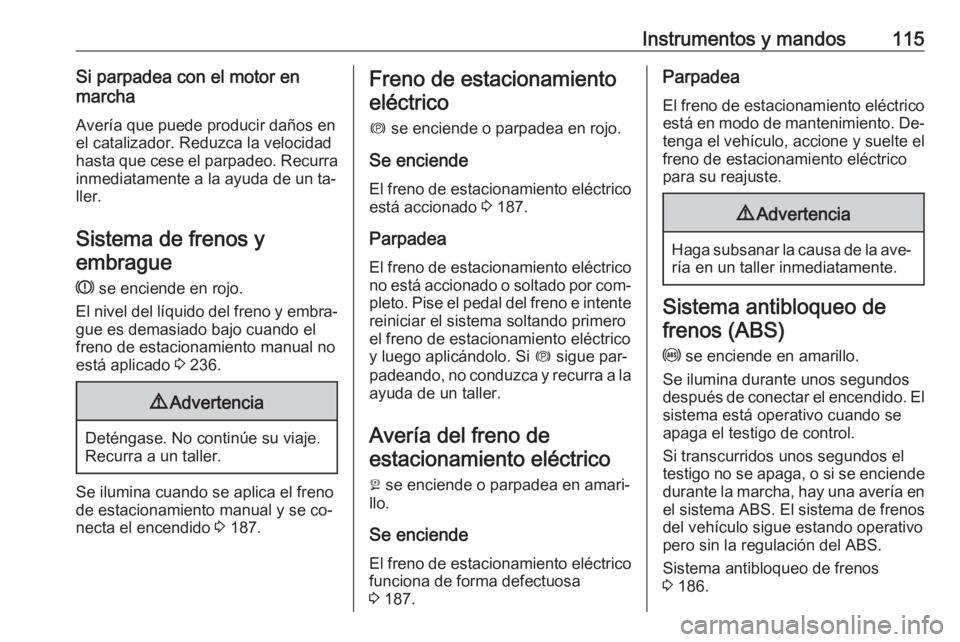

Instrumentos y mandos115Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Sistema de frenos yembrague
R se enciende en rojo.
El nivel del líquido del freno y embra‐
gue es demasiado bajo cuando el
freno de estacionamiento manual no
está aplicado 3 236.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina cuando se aplica el freno
de estacionamiento manual y se co‐
necta el encendido 3 187.
Freno de estacionamiento
eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 187.
Parpadea El freno de estacionamiento eléctrico
no está accionado o soltado por com‐
pleto. Pise el pedal del freno e intente
reiniciar el sistema soltando primero
el freno de estacionamiento eléctrico
y luego aplicándolo. Si m sigue par‐
padeando, no conduzca y recurra a la ayuda de un taller.
Avería del freno de estacionamiento eléctrico
j se enciende o parpadea en amari‐
llo.
Se enciende
El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 187.Parpadea
El freno de estacionamiento eléctrico
está en modo de mantenimiento. De‐
tenga el vehículo, accione y suelte el
freno de estacionamiento eléctrico
para su reajuste.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 186.

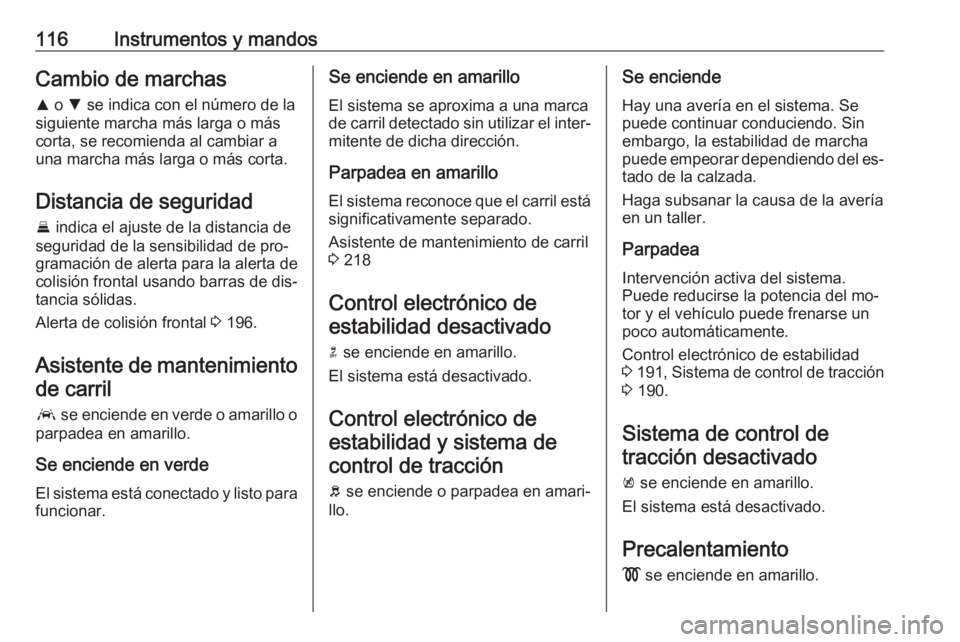

116Instrumentos y mandosCambio de marchasR o S se indica con el número de la
siguiente marcha más larga o más
corta, se recomienda al cambiar a
una marcha más larga o más corta.
Distancia de seguridad
E indica el ajuste de la distancia de
seguridad de la sensibilidad de pro‐
gramación de alerta para la alerta de
colisión frontal usando barras de dis‐
tancia sólidas.
Alerta de colisión frontal 3 196.
Asistente de mantenimiento de carril
a se enciende en verde o amarillo o
parpadea en amarillo.
Se enciende en verde
El sistema está conectado y listo para
funcionar.Se enciende en amarillo
El sistema se aproxima a una marca
de carril detectado sin utilizar el inter‐ mitente de dicha dirección.
Parpadea en amarillo
El sistema reconoce que el carril está significativamente separado.
Asistente de mantenimiento de carril
3 218
Control electrónico de estabilidad desactivado
n se enciende en amarillo.
El sistema está desactivado.
Control electrónico deestabilidad y sistema decontrol de tracción
b se enciende o parpadea en amari‐
llo.Se enciende
Hay una avería en el sistema. Se
puede continuar conduciendo. Sin
embargo, la estabilidad de marcha
puede empeorar dependiendo del es‐ tado de la calzada.
Haga subsanar la causa de la avería en un taller.
Parpadea Intervención activa del sistema.
Puede reducirse la potencia del mo‐
tor y el vehículo puede frenarse un
poco automáticamente.
Control electrónico de estabilidad
3 191 , Sistema de control de tracción
3 190.
Sistema de control de tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.
Precalentamiento
! se enciende en amarillo.

Instrumentos y mandos117El precalentamiento del motor diésel
está activado. Se activa sólo si la tem‐
peratura exterior es baja. Arranque el
motor cuando se apague el indicador de control.
Sistema de control de presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende Pérdida de presión de los neumáti‐
cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea
Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después
60 a 90 segundos, el testigo de con‐
trol permanece encendido. Recurra a
un taller.
Presión de aceite del motor I se enciende en rojo.Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marchaAtención
La lubricación del motor puede es‐ tar interrumpida. Se pueden oca‐
sionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.
9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante.
Durante una parada automática
(Autostop), la unidad de servo‐
freno se mantendrá operativa.
No saque la llave hasta que el ve‐ hículo esté parado; de lo contrario, la columna de la dirección se po‐
dría bloquear de forma inespe‐ rada.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller
3 233.
Nivel de combustible bajo
Y se enciende o parpadea en amari‐
llo.
Se enciende
El nivel en el depósito de combustible es demasiado bajo.
Parpadea
Combustible agotado. Reposte inme‐
diatamente. Nunca debe agotar el de‐
pósito.
Repostaje 3 222.
Catalizador 3 178.

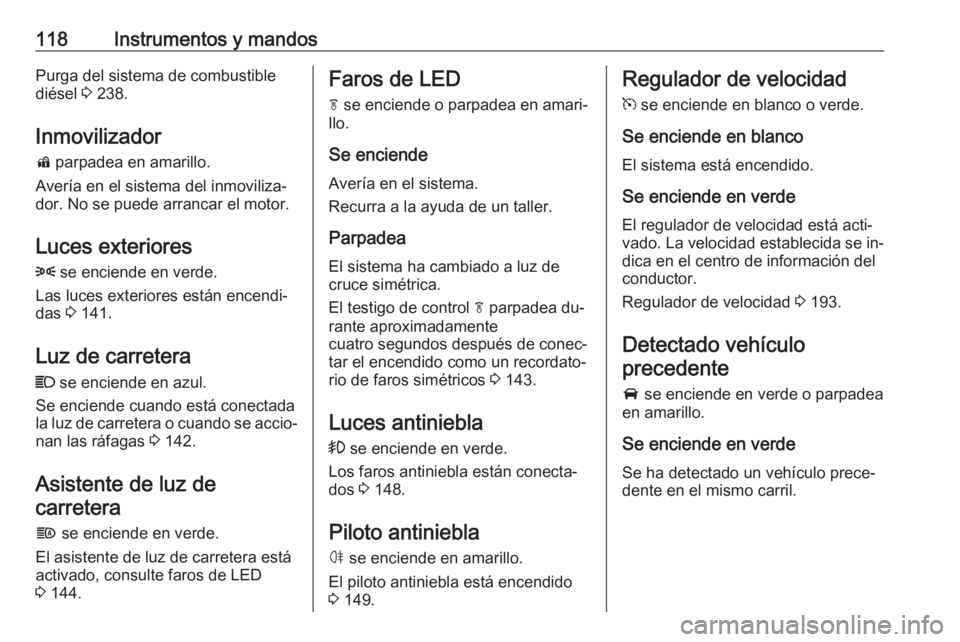

118Instrumentos y mandosPurga del sistema de combustible
diésel 3 238.
Inmovilizador d parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Luces exteriores 8 se enciende en verde.
Las luces exteriores están encendi‐
das 3 141.
Luz de carretera
C se enciende en azul.
Se enciende cuando está conectada
la luz de carretera o cuando se accio‐ nan las ráfagas 3 142.
Asistente de luz de carretera
f se enciende en verde.
El asistente de luz de carretera está
activado, consulte faros de LED
3 144.Faros de LED
f se enciende o parpadea en amari‐
llo.
Se enciende
Avería en el sistema.
Recurra a la ayuda de un taller.
Parpadea
El sistema ha cambiado a luz de
cruce simétrica.
El testigo de control f parpadea du‐
rante aproximadamente
cuatro segundos después de conec‐
tar el encendido como un recordato‐
rio de faros simétricos 3 143.
Luces antiniebla > se enciende en verde.
Los faros antiniebla están conecta‐ dos 3 148.
Piloto antiniebla
ø se enciende en amarillo.
El piloto antiniebla está encendido
3 149.Regulador de velocidad
m se enciende en blanco o verde.
Se enciende en blanco El sistema está encendido.
Se enciende en verde
El regulador de velocidad está acti‐
vado. La velocidad establecida se in‐
dica en el centro de información del
conductor.
Regulador de velocidad 3 193.
Detectado vehículo precedente
A se enciende en verde o parpadea
en amarillo.
Se enciende en verde
Se ha detectado un vehículo prece‐
dente en el mismo carril.
