OPEL ASTRA K 2016.5 Manuel d'utilisation (in French)

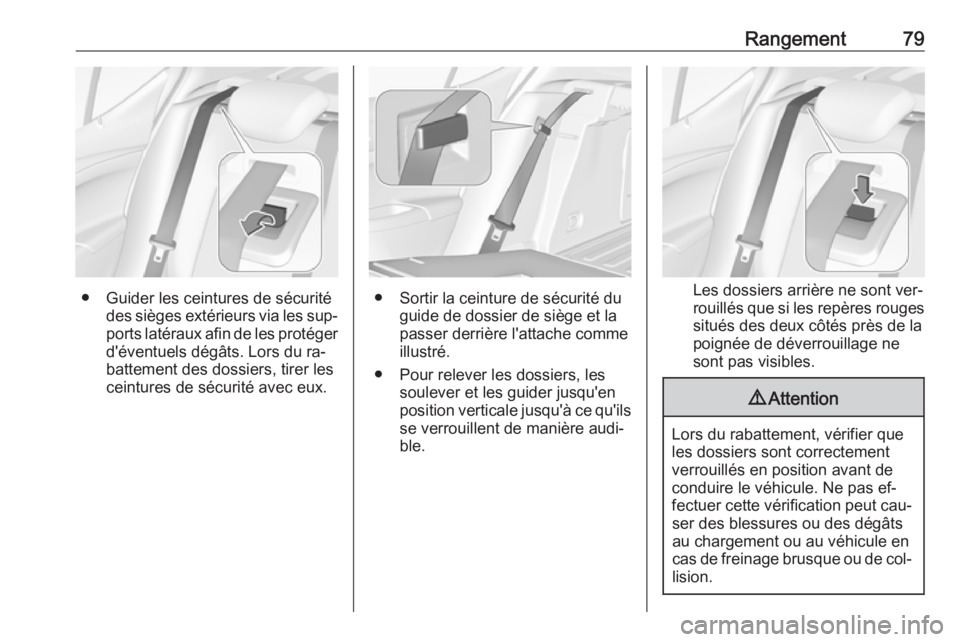

Rangement79
● Guider les ceintures de sécuritédes sièges extérieurs via les sup‐
ports latéraux afin de les protéger d'éventuels dégâts. Lors du ra‐
battement des dossiers, tirer les
ceintures de sécurité avec eux.● Sortir la ceinture de sécurité du guide de dossier de siège et la
passer derrière l'attache comme
illustré.
● Pour relever les dossiers, les soulever et les guider jusqu'en
position verticale jusqu'à ce qu'ils se verrouillent de manière audi‐
ble.Les dossiers arrière ne sont ver‐
rouillés que si les repères rouges
situés des deux côtés près de la
poignée de déverrouillage ne
sont pas visibles.
9 Attention
Lors du rabattement, vérifier que
les dossiers sont correctement
verrouillés en position avant de
conduire le véhicule. Ne pas ef‐
fectuer cette vérification peut cau‐ ser des blessures ou des dégâts
au chargement ou au véhicule en
cas de freinage brusque ou de col‐ lision.

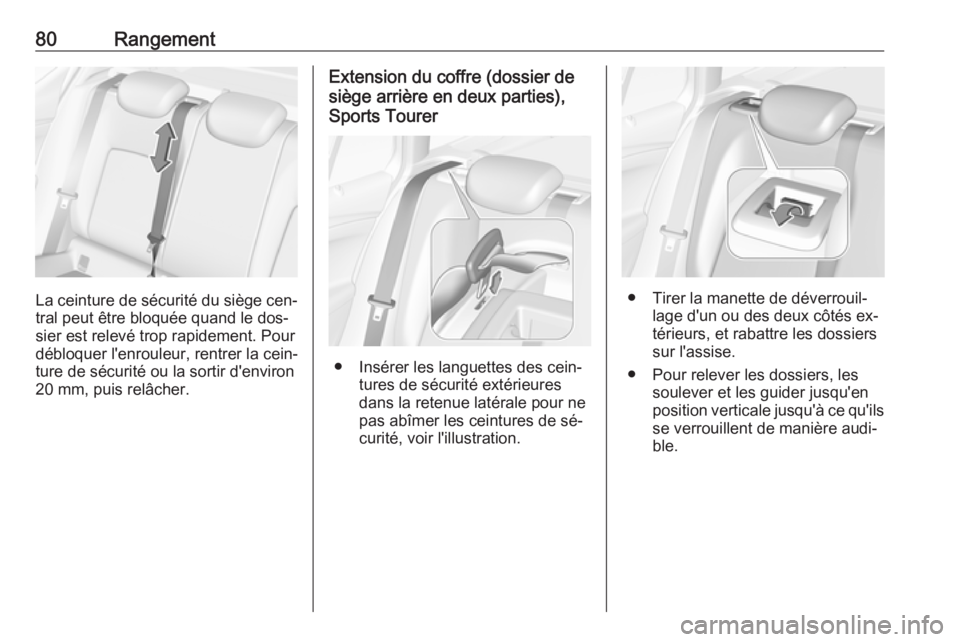

80Rangement
La ceinture de sécurité du siège cen‐
tral peut être bloquée quand le dos‐
sier est relevé trop rapidement. Pour débloquer l'enrouleur, rentrer la cein‐
ture de sécurité ou la sortir d'environ
20 mm, puis relâcher.
Extension du coffre (dossier de
siège arrière en deux parties),
Sports Tourer
● Insérer les languettes des cein‐ tures de sécurité extérieures
dans la retenue latérale pour ne
pas abîmer les ceintures de sé‐
curité, voir l'illustration.
● Tirer la manette de déverrouil‐ lage d'un ou des deux côtés ex‐
térieurs, et rabattre les dossiers
sur l'assise.
● Pour relever les dossiers, les soulever et les guider jusqu'en
position verticale jusqu'à ce qu'ils se verrouillent de manière audi‐
ble.

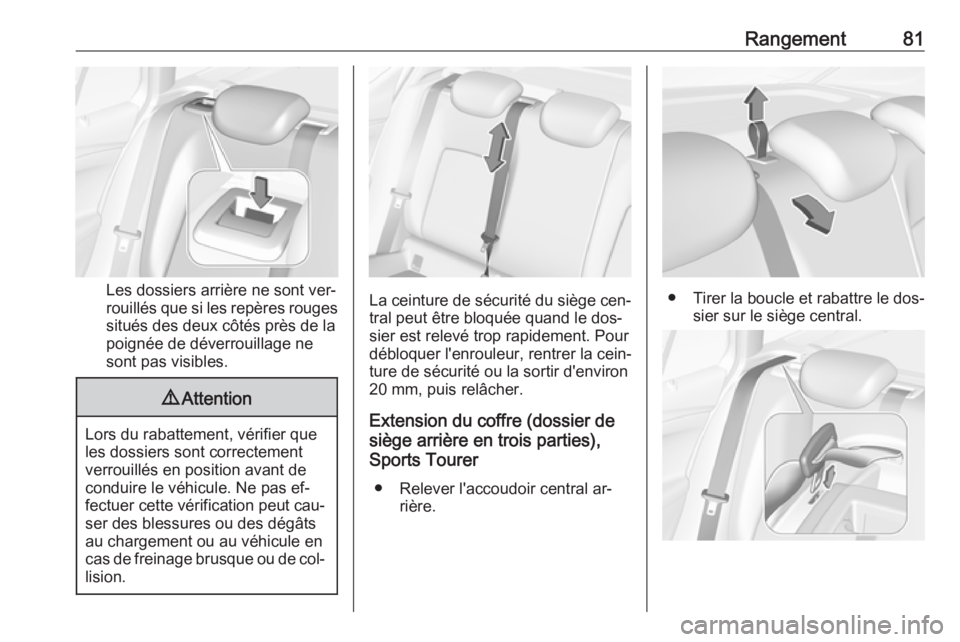

Rangement81
Les dossiers arrière ne sont ver‐
rouillés que si les repères rouges
situés des deux côtés près de la
poignée de déverrouillage ne
sont pas visibles.
9 Attention
Lors du rabattement, vérifier que
les dossiers sont correctement
verrouillés en position avant de
conduire le véhicule. Ne pas ef‐
fectuer cette vérification peut cau‐ ser des blessures ou des dégâts
au chargement ou au véhicule en
cas de freinage brusque ou de col‐ lision.
La ceinture de sécurité du siège cen‐
tral peut être bloquée quand le dos‐
sier est relevé trop rapidement. Pour débloquer l'enrouleur, rentrer la cein‐
ture de sécurité ou la sortir d'environ
20 mm, puis relâcher.
Extension du coffre (dossier de
siège arrière en trois parties),
Sports Tourer
● Relever l'accoudoir central ar‐ rière.● Tirer la boucle et rabattre le dos‐sier sur le siège central.

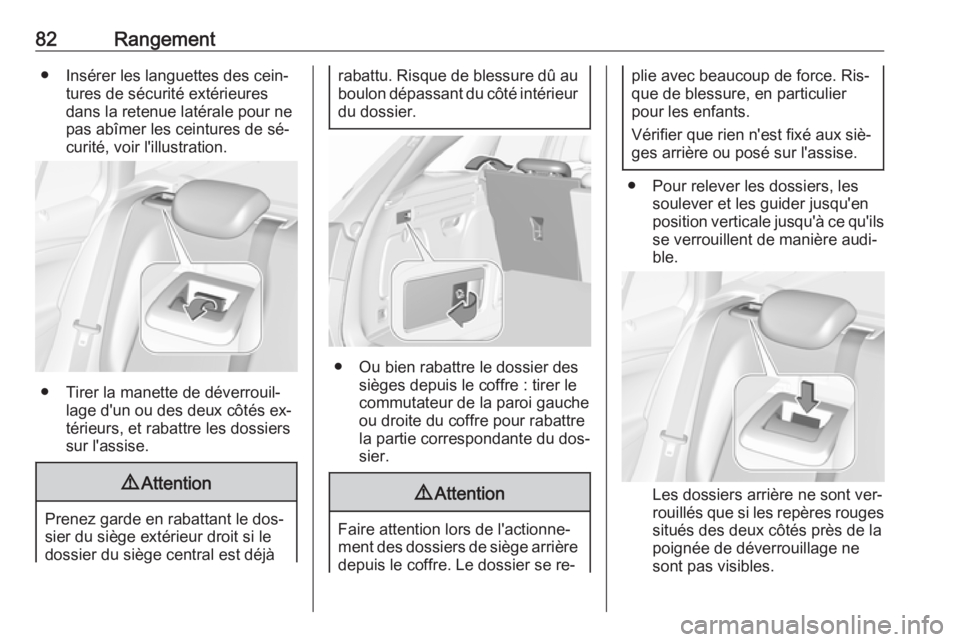

82Rangement● Insérer les languettes des cein‐tures de sécurité extérieures
dans la retenue latérale pour ne
pas abîmer les ceintures de sé‐
curité, voir l'illustration.
● Tirer la manette de déverrouil‐ lage d'un ou des deux côtés ex‐
térieurs, et rabattre les dossiers
sur l'assise.
9 Attention
Prenez garde en rabattant le dos‐
sier du siège extérieur droit si le
dossier du siège central est déjà
rabattu. Risque de blessure dû au boulon dépassant du côté intérieur
du dossier.
● Ou bien rabattre le dossier des sièges depuis le coffre : tirer lecommutateur de la paroi gauche
ou droite du coffre pour rabattre
la partie correspondante du dos‐
sier.
9 Attention
Faire attention lors de l'actionne‐
ment des dossiers de siège arrière depuis le coffre. Le dossier se re‐
plie avec beaucoup de force. Ris‐
que de blessure, en particulier
pour les enfants.
Vérifier que rien n'est fixé aux siè‐
ges arrière ou posé sur l'assise.
● Pour relever les dossiers, les soulever et les guider jusqu'en
position verticale jusqu'à ce qu'ils se verrouillent de manière audi‐
ble.
Les dossiers arrière ne sont ver‐
rouillés que si les repères rouges
situés des deux côtés près de la
poignée de déverrouillage ne
sont pas visibles.

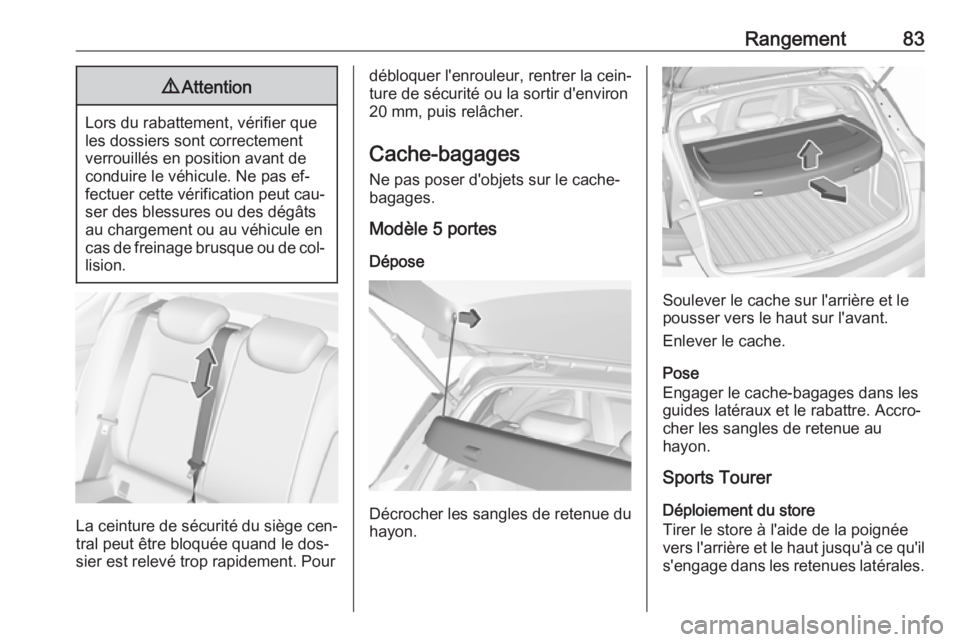

Rangement839Attention
Lors du rabattement, vérifier que
les dossiers sont correctement
verrouillés en position avant de
conduire le véhicule. Ne pas ef‐
fectuer cette vérification peut cau‐ ser des blessures ou des dégâts
au chargement ou au véhicule en
cas de freinage brusque ou de col‐ lision.
La ceinture de sécurité du siège cen‐
tral peut être bloquée quand le dos‐
sier est relevé trop rapidement. Pour
débloquer l'enrouleur, rentrer la cein‐
ture de sécurité ou la sortir d'environ
20 mm, puis relâcher.
Cache-bagages
Ne pas poser d'objets sur le cache-
bagages.
Modèle 5 portes
Dépose
Décrocher les sangles de retenue du
hayon.
Soulever le cache sur l'arrière et le
pousser vers le haut sur l'avant.
Enlever le cache.
Pose
Engager le cache-bagages dans les
guides latéraux et le rabattre. Accro‐
cher les sangles de retenue au
hayon.
Sports Tourer
Déploiement du store
Tirer le store à l'aide de la poignée
vers l'arrière et le haut jusqu'à ce qu'il s'engage dans les retenues latérales.

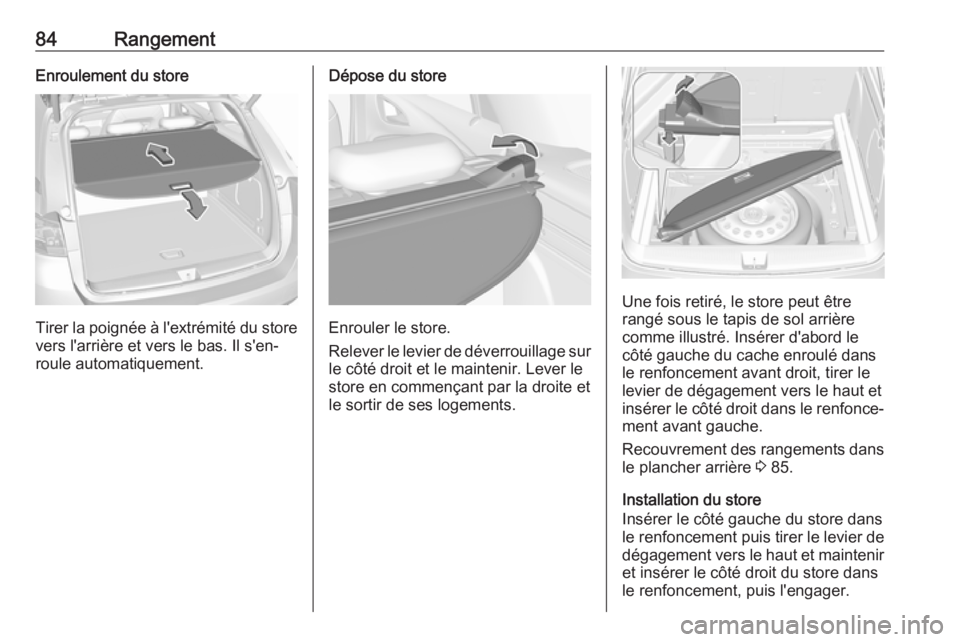

84RangementEnroulement du store
Tirer la poignée à l'extrémité du storevers l'arrière et vers le bas. Il s'en‐
roule automatiquement.
Dépose du store
Enrouler le store.
Relever le levier de déverrouillage sur
le côté droit et le maintenir. Lever le
store en commençant par la droite et
le sortir de ses logements.
Une fois retiré, le store peut être
rangé sous le tapis de sol arrière
comme illustré. Insérer d'abord le
côté gauche du cache enroulé dans
le renfoncement avant droit, tirer le
levier de dégagement vers le haut et
insérer le côté droit dans le renfonce‐ ment avant gauche.
Recouvrement des rangements dans
le plancher arrière 3 85.
Installation du store
Insérer le côté gauche du store dans
le renfoncement puis tirer le levier de
dégagement vers le haut et maintenir et insérer le côté droit du store dans
le renfoncement, puis l'engager.

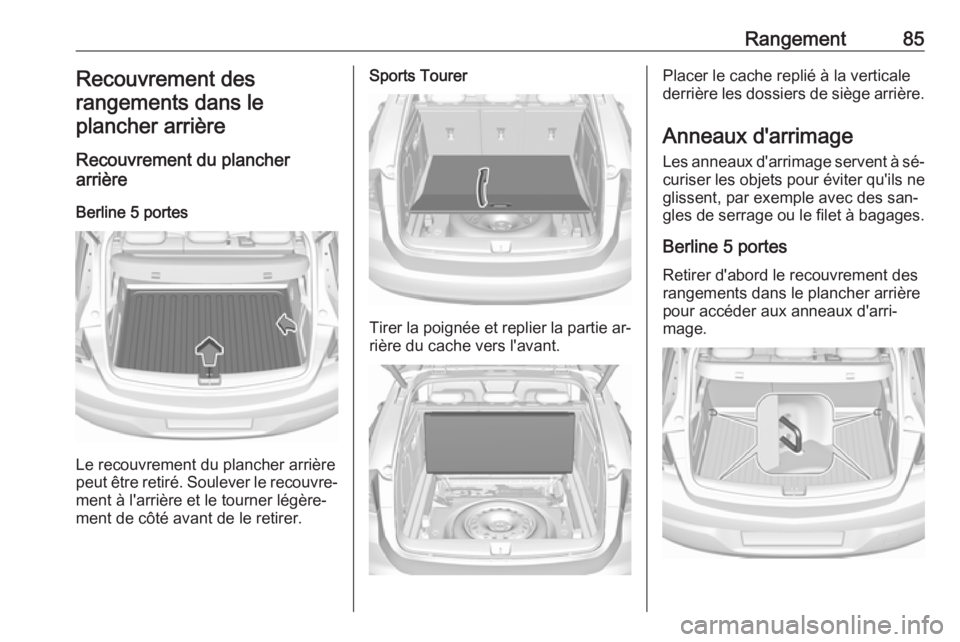

Rangement85Recouvrement des
rangements dans le plancher arrière
Recouvrement du plancher
arrière
Berline 5 portes
Le recouvrement du plancher arrière
peut être retiré. Soulever le recouvre‐ ment à l'arrière et le tourner légère‐
ment de côté avant de le retirer.
Sports Tourer
Tirer la poignée et replier la partie ar‐
rière du cache vers l'avant.
Placer le cache replié à la verticale
derrière les dossiers de siège arrière.
Anneaux d'arrimage Les anneaux d'arrimage servent à sé‐curiser les objets pour éviter qu'ils neglissent, par exemple avec des san‐gles de serrage ou le filet à bagages.
Berline 5 portes
Retirer d'abord le recouvrement des
rangements dans le plancher arrière
pour accéder aux anneaux d'arri‐
mage.

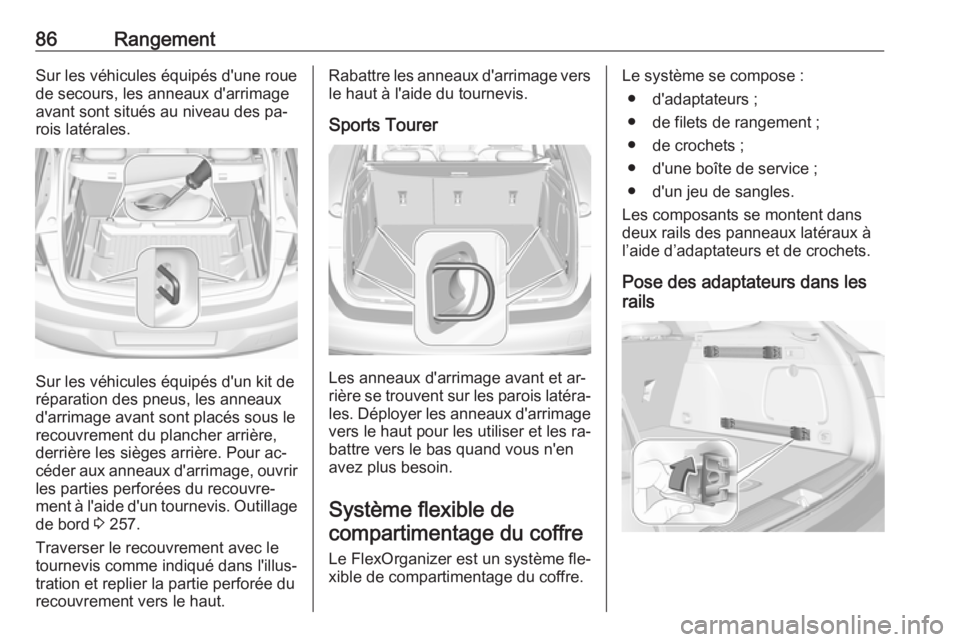

86RangementSur les véhicules équipés d'une roue
de secours, les anneaux d'arrimage avant sont situés au niveau des pa‐
rois latérales.
Sur les véhicules équipés d'un kit de
réparation des pneus, les anneaux d'arrimage avant sont placés sous le
recouvrement du plancher arrière,
derrière les sièges arrière. Pour ac‐
céder aux anneaux d'arrimage, ouvrir
les parties perforées du recouvre‐
ment à l'aide d'un tournevis. Outillage de bord 3 257.
Traverser le recouvrement avec le
tournevis comme indiqué dans l'illus‐
tration et replier la partie perforée du
recouvrement vers le haut.
Rabattre les anneaux d'arrimage vers
le haut à l'aide du tournevis.
Sports Tourer
Les anneaux d'arrimage avant et ar‐
rière se trouvent sur les parois latéra‐ les. Déployer les anneaux d'arrimage
vers le haut pour les utiliser et les ra‐
battre vers le bas quand vous n'en
avez plus besoin.
Système flexible decompartimentage du coffre
Le FlexOrganizer est un système fle‐
xible de compartimentage du coffre.
Le système se compose :
● d'adaptateurs ;
● de filets de rangement ;
● de crochets ;
● d'une boîte de service ;
● d'un jeu de sangles.
Les composants se montent dans
deux rails des panneaux latéraux à l’aide d’adaptateurs et de crochets.
Pose des adaptateurs dans les
rails

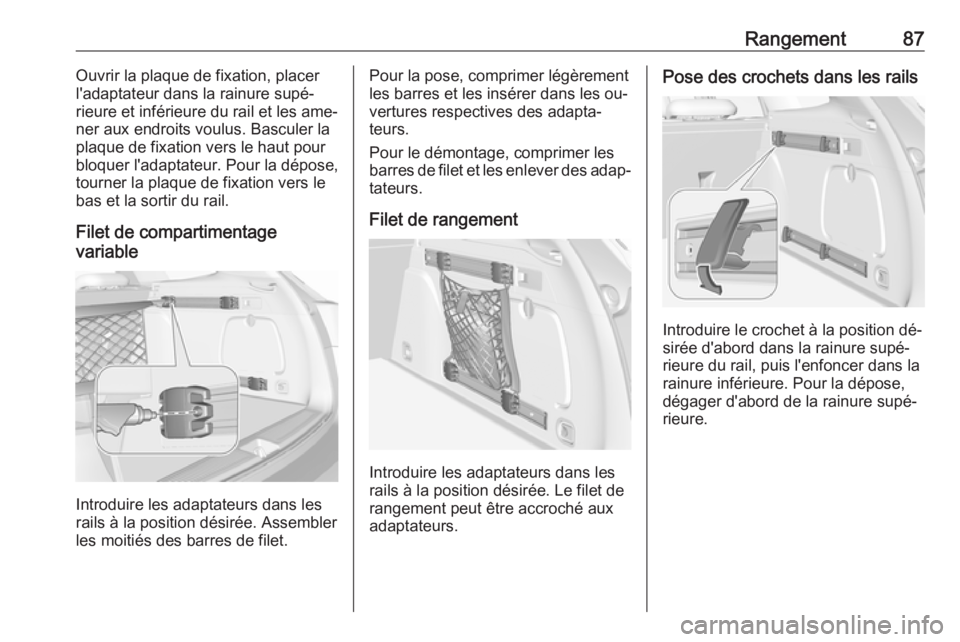

Rangement87Ouvrir la plaque de fixation, placer
l'adaptateur dans la rainure supé‐ rieure et inférieure du rail et les ame‐
ner aux endroits voulus. Basculer la
plaque de fixation vers le haut pour
bloquer l'adaptateur. Pour la dépose,
tourner la plaque de fixation vers le
bas et la sortir du rail.
Filet de compartimentage
variable
Introduire les adaptateurs dans les
rails à la position désirée. Assembler
les moitiés des barres de filet.
Pour la pose, comprimer légèrement
les barres et les insérer dans les ou‐
vertures respectives des adapta‐
teurs.
Pour le démontage, comprimer les
barres de filet et les enlever des adap‐ tateurs.
Filet de rangement
Introduire les adaptateurs dans les
rails à la position désirée. Le filet de
rangement peut être accroché aux
adaptateurs.
Pose des crochets dans les rails
Introduire le crochet à la position dé‐
sirée d'abord dans la rainure supé‐
rieure du rail, puis l'enfoncer dans la
rainure inférieure. Pour la dépose,
dégager d'abord de la rainure supé‐
rieure.

88RangementBoîte de service
Installer deux crochets dans le rail
supérieur. Introduire les consoles su‐
périeures de la boîte dans les cro‐
chets depuis le haut.
En variante, installer deux crochets
dans le rail inférieur. Enficher les con‐
soles inférieures de la boîte dans les crochets inférieurs, depuis le haut.
Jeu de sangles
Introduire les adaptateurs du jeu de
sangles dans un rail. S'assurer que la
sangle n'est pas vrillée.
Le jeu de sangles dispose de deux
fermetures.
La sangle peut être serrée.
Filet de sécurité
Le filet de sécurité est disponible sur
le Sports Tourer et peut être posé
derrière les sièges arrière ou si les
dossiers de siège arrière sont pliés,
derrière les sièges avant.
