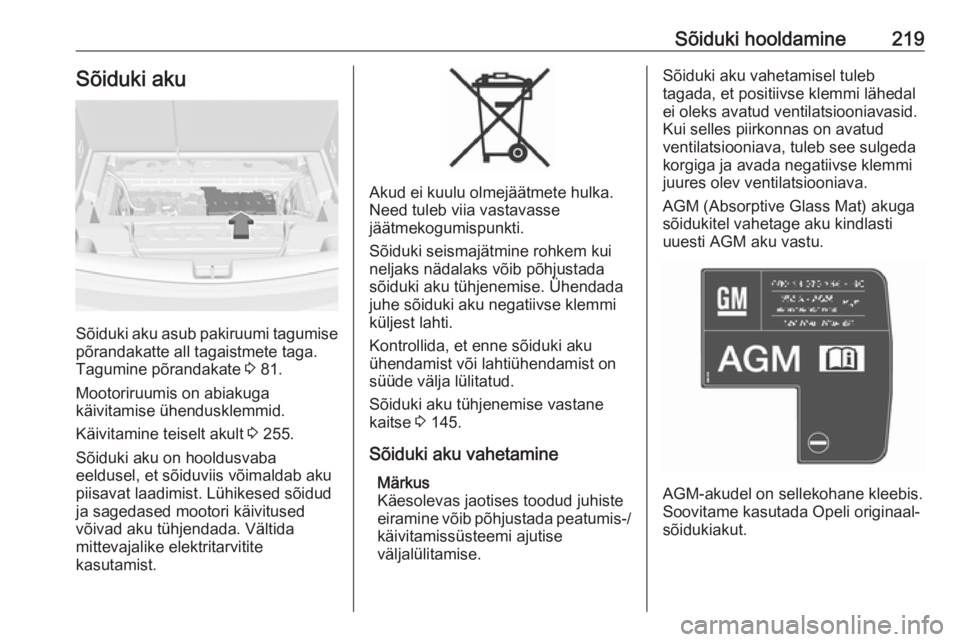

Sõiduki hooldamine219Sõiduki aku
Sõiduki aku asub pakiruumi tagumisepõrandakatte all tagaistmete taga.Tagumine põrandakate 3 81.
Mootoriruumis on abiakuga
käivitamise ühendusklemmid.
Käivitamine teiselt akult 3 255.
Sõiduki aku on hooldusvaba
eeldusel, et sõiduviis võimaldab aku
piisavat laadimist. Lühikesed sõidud
ja sagedased mootori käivitused
võivad aku tühjendada. Vältida
mittevajalike elektritarvitite
kasutamist.
Akud ei kuulu olmejäätmete hulka.
Need tuleb viia vastavasse
jäätmekogumispunkti.
Sõiduki seismajätmine rohkem kui neljaks nädalaks võib põhjustada
sõiduki aku tühjenemise. Ühendada
juhe sõiduki aku negatiivse klemmi
küljest lahti.
Kontrollida, et enne sõiduki aku
ühendamist või lahtiühendamist on
süüde välja lülitatud.
Sõiduki aku tühjenemise vastane
kaitse 3 145.
Sõiduki aku vahetamine Märkus
Käesolevas jaotises toodud juhiste
eiramine võib põhjustada peatumis-/ käivitamissüsteemi ajutise
väljalülitamise.
Sõiduki aku vahetamisel tuleb
tagada, et positiivse klemmi lähedal
ei oleks avatud ventilatsiooniavasid.
Kui selles piirkonnas on avatud
ventilatsiooniava, tuleb see sulgeda
korgiga ja avada negatiivse klemmi
juures olev ventilatsiooniava.
AGM (Absorptive Glass Mat) akuga
sõidukitel vahetage aku kindlasti
uuesti AGM aku vastu.
AGM-akudel on sellekohane kleebis.
Soovitame kasutada Opeli originaal-
sõidukiakut.

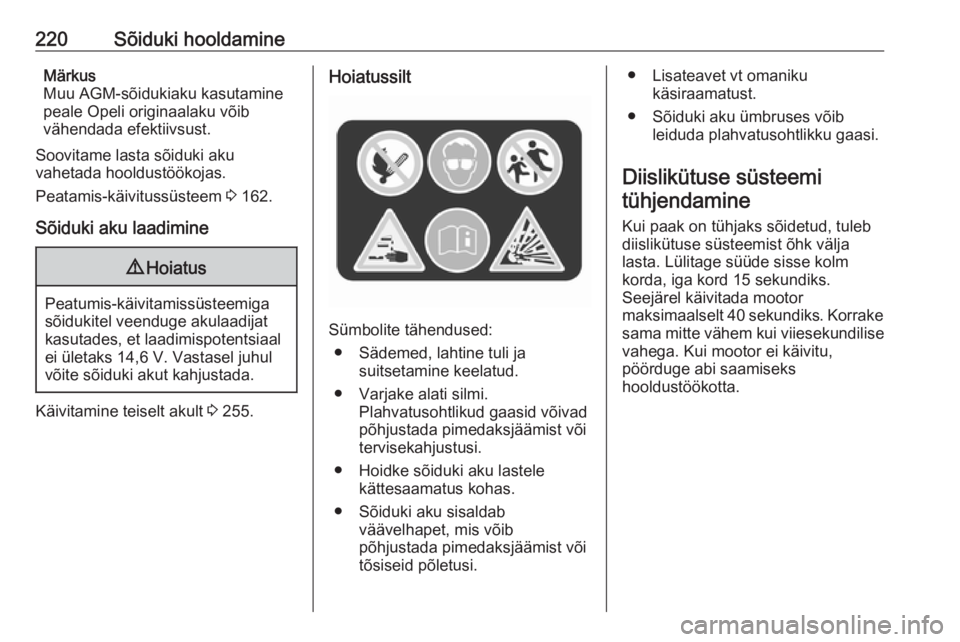

220Sõiduki hooldamineMärkus
Muu AGM-sõidukiaku kasutamine
peale Opeli originaalaku võib
vähendada efektiivsust.
Soovitame lasta sõiduki aku
vahetada hooldustöökojas.
Peatamis-käivitussüsteem 3 162.
Sõiduki aku laadimine9 Hoiatus
Peatumis-käivitamissüsteemiga
sõidukitel veenduge akulaadijat
kasutades, et laadimispotentsiaal
ei ületaks 14,6 V. Vastasel juhul
võite sõiduki akut kahjustada.
Käivitamine teiselt akult 3 255.
Hoiatussilt
Sümbolite tähendused:
● Sädemed, lahtine tuli ja suitsetamine keelatud.
● Varjake alati silmi. Plahvatusohtlikud gaasid võivadpõhjustada pimedaksjäämist või
tervisekahjustusi.
● Hoidke sõiduki aku lastele kättesaamatus kohas.
● Sõiduki aku sisaldab väävelhapet, mis võib
põhjustada pimedaksjäämist või
tõsiseid põletusi.
● Lisateavet vt omaniku käsiraamatust.
● Sõiduki aku ümbruses võib leiduda plahvatusohtlikku gaasi.
Diislikütuse süsteemi tühjendamine
Kui paak on tühjaks sõidetud, tuleb
diislikütuse süsteemist õhk välja
lasta. Lülitage süüde sisse kolm
korda, iga kord 15 sekundiks.
Seejärel käivitada mootor
maksimaalselt 40 sekundiks. Korrake sama mitte vähem kui viiesekundilise
vahega. Kui mootor ei käivitu,
pöörduge abi saamiseks
hooldustöökotta.

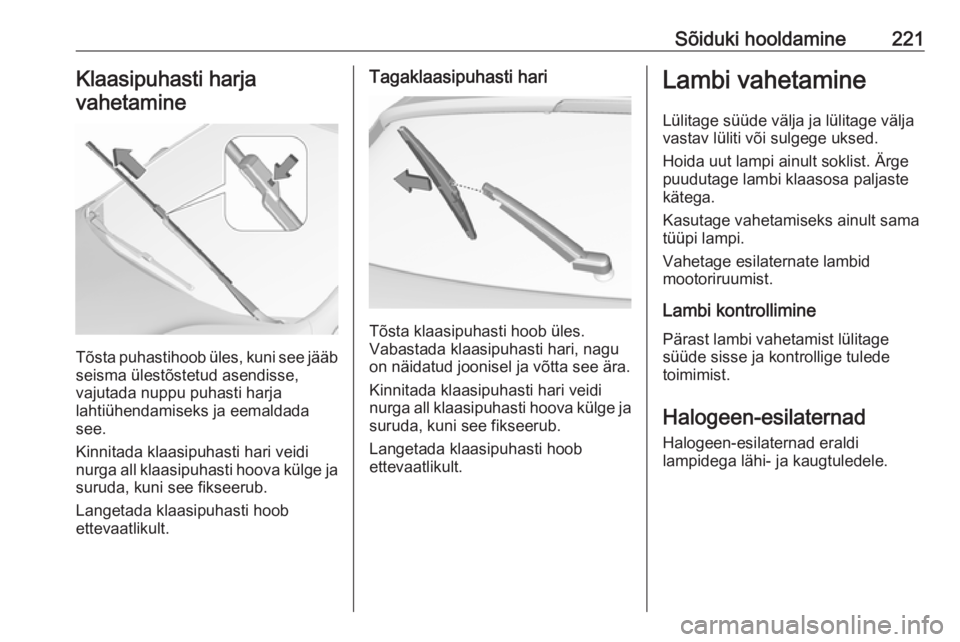

Sõiduki hooldamine221Klaasipuhasti harjavahetamine
Tõsta puhastihoob üles, kuni see jääb
seisma ülestõstetud asendisse,
vajutada nuppu puhasti harja
lahtiühendamiseks ja eemaldada
see.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Tagaklaasipuhasti hari
Tõsta klaasipuhasti hoob üles.
Vabastada klaasipuhasti hari, nagu
on näidatud joonisel ja võtta see ära.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Lambi vahetamine
Lülitage süüde välja ja lülitage välja
vastav lüliti või sulgege uksed.
Hoida uut lampi ainult soklist. Ärge
puudutage lambi klaasosa paljaste
kätega.
Kasutage vahetamiseks ainult sama tüüpi lampi.
Vahetage esilaternate lambid
mootoriruumist.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.
Halogeen-esilaternad
Halogeen-esilaternad eraldi
lampidega lähi- ja kaugtuledele.

222Sõiduki hooldamine
Välimine lähitule (1) pirn.
Sisemine kaugtule ( 2) pirn.
Lähituled (1)
1. Keerata katet vastupäeva ja eemaldada.
2. Tõmmake vedruklamber kinnitist välja. Eemaldada lambipesa
peegeldist.
3. Vabastada lamp lambipesast ja vahetada lamp.
4. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
5. Suruge vedruklamber tagasi.
6. Asetada kate kohale ja keerata päripäeva.
Kaugtuled (2)
1. Keerata katet vastupäeva ja eemaldada.

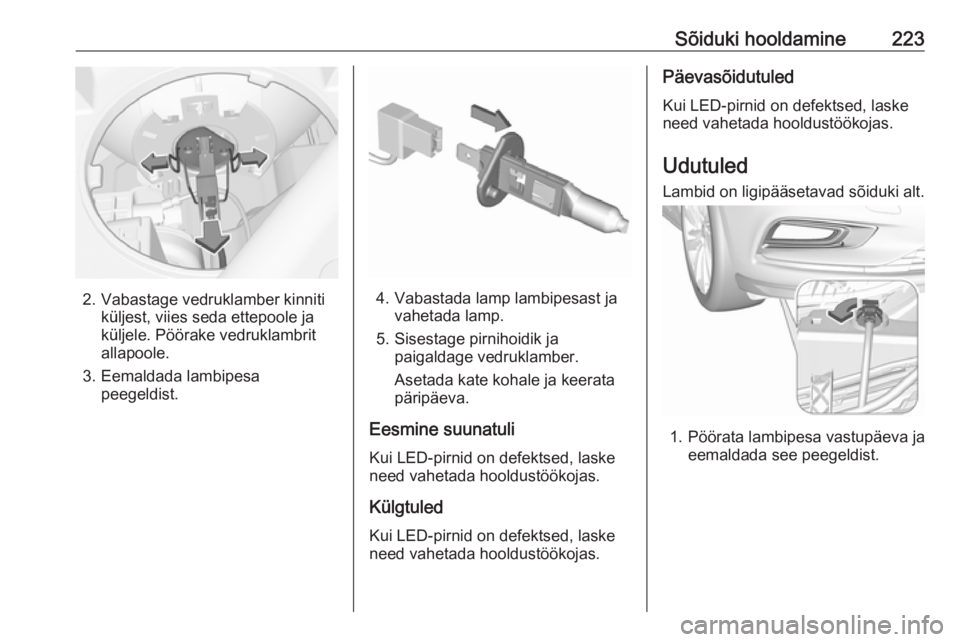

Sõiduki hooldamine223
2. Vabastage vedruklamber kinnitiküljest, viies seda ettepoole ja
küljele. Pöörake vedruklambrit
allapoole.
3. Eemaldada lambipesa peegeldist.4. Vabastada lamp lambipesast javahetada lamp.
5. Sisestage pirnihoidik ja paigaldage vedruklamber.
Asetada kate kohale ja keerata
päripäeva.
Eesmine suunatuli Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
Külgtuled Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
Päevasõidutuled
Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
Udutuled
Lambid on ligipääsetavad sõiduki alt.
1. Pöörata lambipesa vastupäeva ja eemaldada see peegeldist.

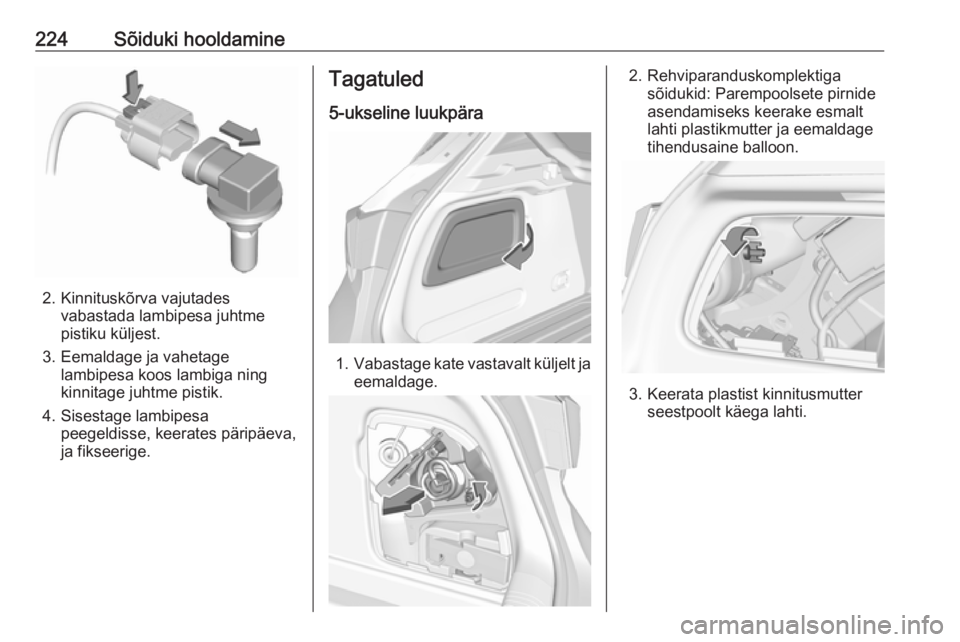

224Sõiduki hooldamine
2. Kinnituskõrva vajutadesvabastada lambipesa juhtme
pistiku küljest.
3. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
4. Sisestage lambipesa peegeldisse, keerates päripäeva,
ja fikseerige.
Tagatuled
5-ukseline luukpära
1. Vabastage kate vastavalt küljelt ja
eemaldage.
2. Rehviparanduskomplektiga sõidukid: Parempoolsete pirnide
asendamiseks keerake esmalt
lahti plastikmutter ja eemaldage
tihendusaine balloon.
3. Keerata plastist kinnitusmutter seestpoolt käega lahti.

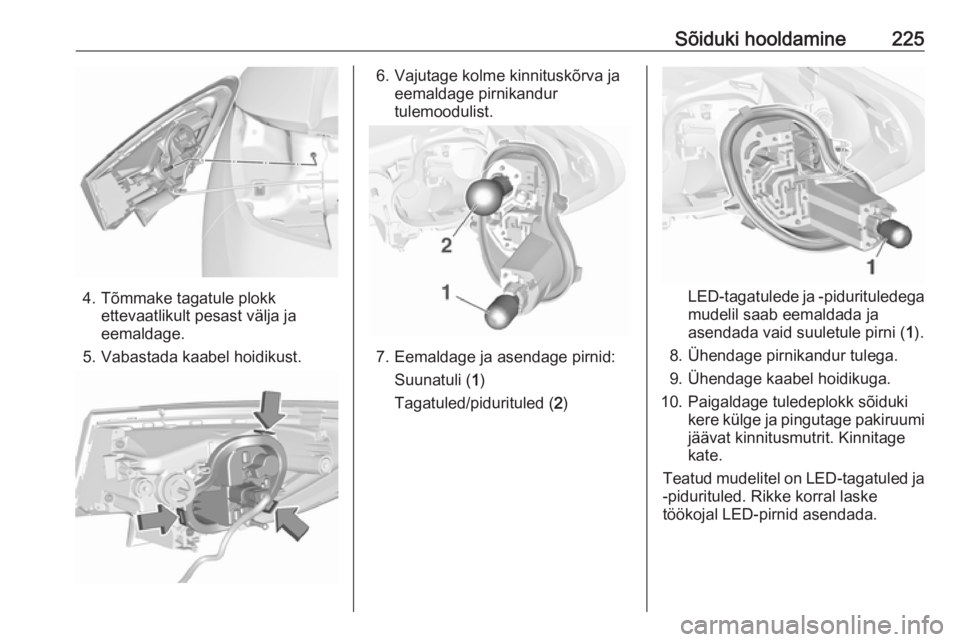

Sõiduki hooldamine225
4. Tõmmake tagatule plokkettevaatlikult pesast välja ja
eemaldage.
5. Vabastada kaabel hoidikust.
6. Vajutage kolme kinnituskõrva ja eemaldage pirnikandur
tulemoodulist.
7. Eemaldage ja asendage pirnid:
Suunatuli ( 1)
Tagatuled/pidurituled ( 2)
LED-tagatulede ja -pidurituledega
mudelil saab eemaldada ja
asendada vaid suuletule pirni ( 1).
8. Ühendage pirnikandur tulega.
9. Ühendage kaabel hoidikuga.
10. Paigaldage tuledeplokk sõiduki kere külge ja pingutage pakiruumi
jäävat kinnitusmutrit. Kinnitage
kate.
Teatud mudelitel on LED-tagatuled ja -pidurituled. Rikke korral laske
töökojal LED-pirnid asendada.

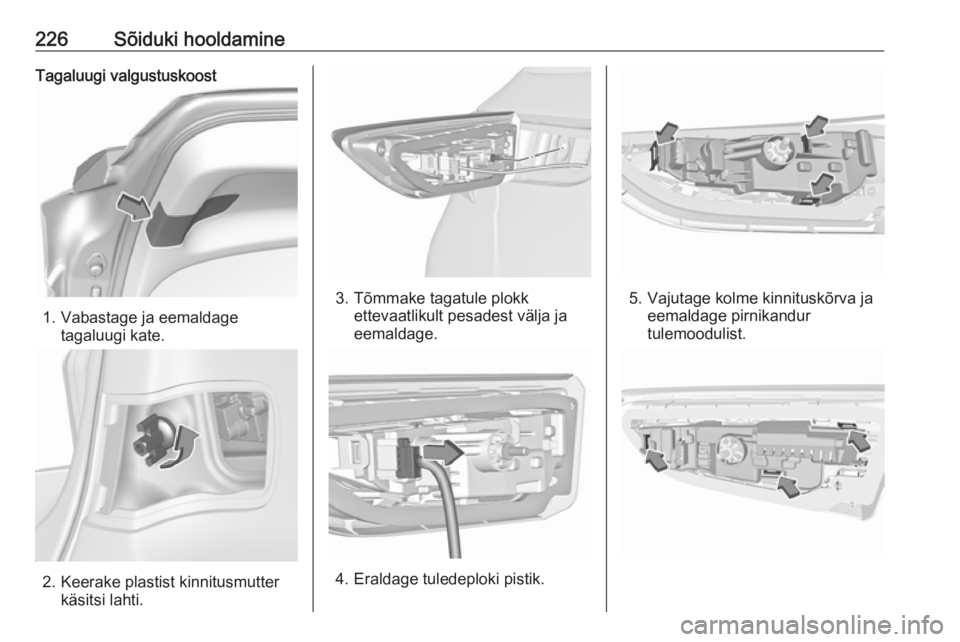

226Sõiduki hooldamineTagaluugi valgustuskoost
1. Vabastage ja eemaldagetagaluugi kate.
2. Keerake plastist kinnitusmutterkäsitsi lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage.
4. Eraldage tuledeploki pistik.
5. Vajutage kolme kinnituskõrva ja eemaldage pirnikandur
tulemoodulist.

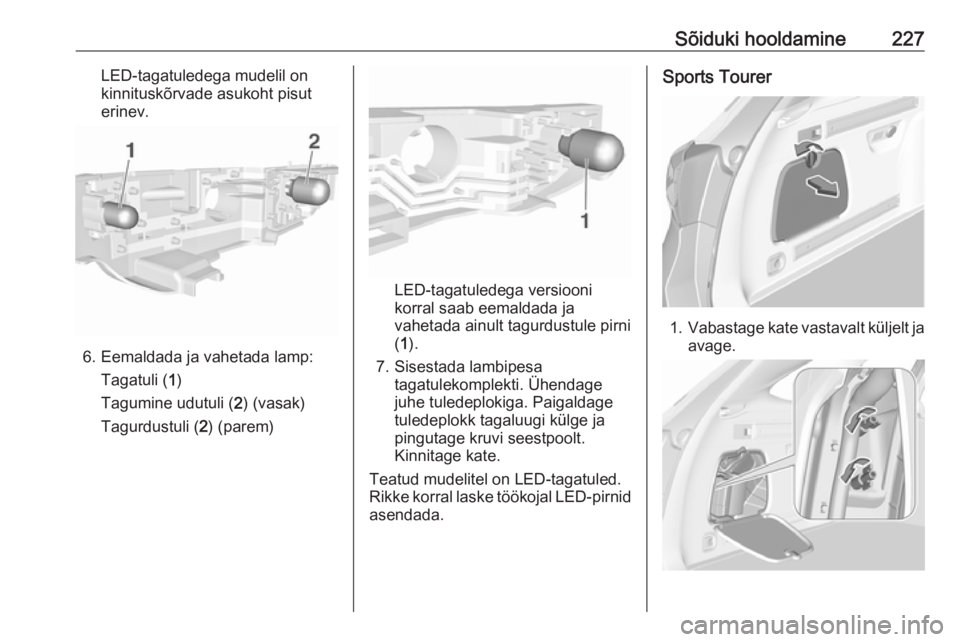

Sõiduki hooldamine227LED-tagatuledega mudelil on
kinnituskõrvade asukoht pisut
erinev.
6. Eemaldada ja vahetada lamp:
Tagatuli ( 1)
Tagumine udutuli ( 2) (vasak)
Tagurdustuli ( 2) (parem)
LED-tagatuledega versiooni
korral saab eemaldada ja
vahetada ainult tagurdustule pirni
( 1 ).
7. Sisestada lambipesa tagatulekomplekti. Ühendage
juhe tuledeplokiga. Paigaldage
tuledeplokk tagaluugi külge ja
pingutage kruvi seestpoolt.
Kinnitage kate.
Teatud mudelitel on LED-tagatuled.
Rikke korral laske töökojal LED-pirnid asendada.
Sports Tourer
1. Vabastage kate vastavalt küljelt ja
avage.

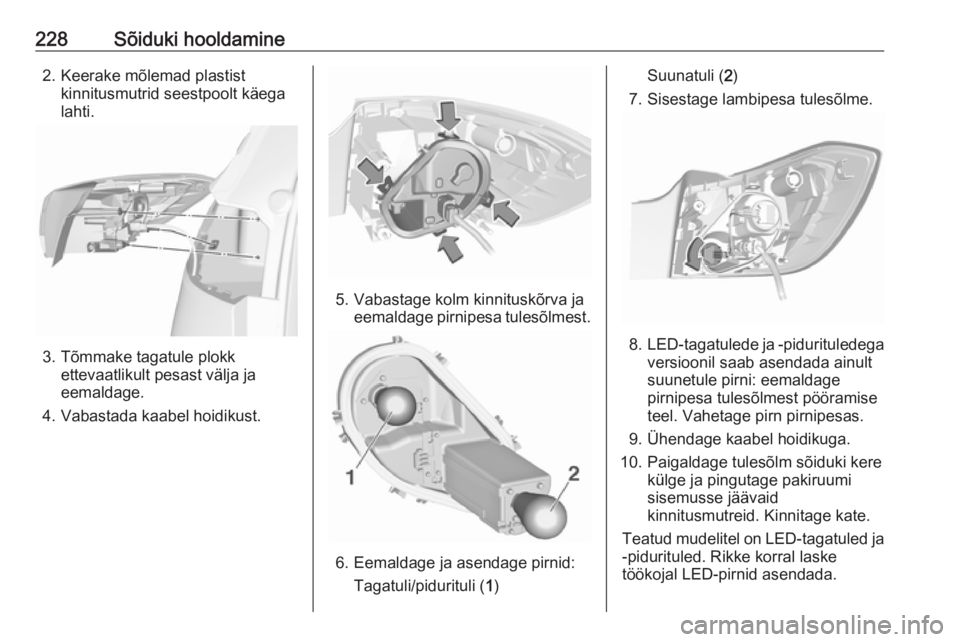

228Sõiduki hooldamine2. Keerake mõlemad plastistkinnitusmutrid seestpoolt käega
lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesast välja ja
eemaldage.
4. Vabastada kaabel hoidikust.
5. Vabastage kolm kinnituskõrva ja eemaldage pirnipesa tulesõlmest.
6. Eemaldage ja asendage pirnid:
Tagatuli/pidurituli ( 1)
Suunatuli ( 2)
7. Sisestage lambipesa tulesõlme.
8. LED-tagatulede ja -pidurituledega
versioonil saab asendada ainult
suunetule pirni: eemaldage pirnipesa tulesõlmest pööramiseteel. Vahetage pirn pirnipesas.
9. Ühendage kaabel hoidikuga.
10. Paigaldage tulesõlm sõiduki kere külge ja pingutage pakiruumi
sisemusse jäävaid
kinnitusmutreid. Kinnitage kate.
Teatud mudelitel on LED-tagatuled ja
-pidurituled. Rikke korral laske
töökojal LED-pirnid asendada.
