Page 231 of 297
Sõiduki hooldamine229Tagaluugi valgustuskoost
1. Vabastage ja eemaldagetagaluugi kate.
2. Keerake plastist kinnitusmutterkäsitsi lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage.
4. Vajutage kolme kinnituskõrva ja eemaldage pirnikandur
tulemoodulist.
5. Eemaldada ja vahetada lamp:
Tagurdustuli ( 1)
Tagatuli ( 2)
Tagumine udutuli ( 3) (vasak)
6. Sisestada lambipesa tagatulekomplekti.
Page 232 of 297
230Sõiduki hooldamine
7. LED-tagatuledega versioonilsaab vahetada ainult tagurdustule
pirni: eemaldage pirnipesa
tulesõlmest pööramise teel.
Vahetage pirn pirnipesas.
8. Paigaldage tulesõlm tagaluugi külge ja pingutage kinnitusmutrit
seestpoolt. Kinnitage kate.
Teatud mudelitel on LED-tagatuled. Rikke korral laske töökojal LED-pirnid asendada.
Külgmised suunatuled
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule poole ja eemaldage parem ots ees.
2.Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
Page 233 of 297
Sõiduki hooldamine2314. Sisestage lambipesa ja keerakeseda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule jasisestage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.
2. Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.
3. Lambipesa väljavõtmiseks lambi korpusest keerake seda
vastupäeva.
4. Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Mõnel versioonil on numbrimärgi
LED-tuled. Kui LED-pirnid on
defektsed, laske need vahetada
hooldustöökojas.
Salongituled
Salongivalgusti, lugemisvalgustid Laske lambid vahetada
hooldustöökojas.
Pakiruumi valgustus Laske lambid vahetada
hooldustöökojas.
Armatuurlaua valgustus Laske lambid vahetada
hooldustöökojas.
Page 234 of 297
232Sõiduki hooldamineElektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● mootoriruum
● näidikupaneel
● pakiruumi
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Page 235 of 297
Sõiduki hooldamine233Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Vabastage ja eemaldage kate.
NrVooluahel1Käiviti2Käiviti3Väljalaskeandur4Mootori juhtplokk5Mootorifunktsioonid6Käigukasti juhtplokk7–8Mootori juhtplokk9Kliimaseadmesüsteem10Diiselmootori heitgaasisüsteem11Tagaluugi lukustussüsteem,
jõuülekanne12Istme nimmetoe massaaž13Kütusepump14Diiselmootori heitgaasisüsteem15Väljalaskeandur16Kütuse sissepritsesüsteem17Kütuse sissepritsesüsteem18Diiselmootori heitgaasisüsteem19Diiselmootori heitgaasisüsteem

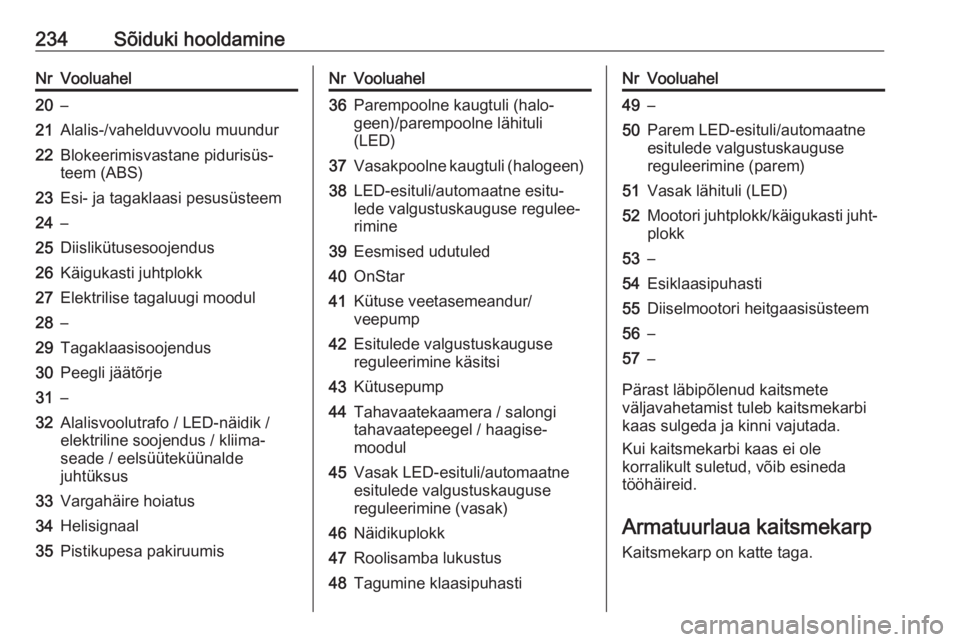

Page 236 of 297

234Sõiduki hooldamineNrVooluahel20–21Alalis-/vahelduvvoolu muundur22Blokeerimisvastane pidurisüs‐
teem (ABS)23Esi- ja tagaklaasi pesusüsteem24–25Diislikütusesoojendus26Käigukasti juhtplokk27Elektrilise tagaluugi moodul28–29Tagaklaasisoojendus30Peegli jäätõrje31–32Alalisvoolutrafo / LED-näidik /
elektriline soojendus / kliima‐
seade / eelsüüteküünalde
juhtüksus33Vargahäire hoiatus34Helisignaal35Pistikupesa pakiruumisNrVooluahel36Parempoolne kaugtuli (halo‐
geen)/parempoolne lähituli
(LED)37Vasakpoolne kaugtuli (halogeen)38LED-esituli/automaatne esitu‐
lede valgustuskauguse regulee‐
rimine39Eesmised udutuled40OnStar41Kütuse veetasemeandur/
veepump42Esitulede valgustuskauguse
reguleerimine käsitsi43Kütusepump44Tahavaatekaamera / salongi
tahavaatepeegel / haagise‐
moodul45Vasak LED-esituli/automaatne
esitulede valgustuskauguse
reguleerimine (vasak)46Näidikuplokk47Roolisamba lukustus48Tagumine klaasipuhastiNrVooluahel49–50Parem LED-esituli/automaatne
esitulede valgustuskauguse
reguleerimine (parem)51Vasak lähituli (LED)52Mootori juhtplokk/käigukasti juht‐
plokk53–54Esiklaasipuhasti55Diiselmootori heitgaasisüsteem56–57–
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Kaitsmekarp on katte taga.
Page 237 of 297
Sõiduki hooldamine235
Tõmmake katet ja eemaldage.
Toitepesaga sõidukid:
Kui kaitsmekarbi kattel on toitepesa, siis tuleb see adapteri ja
kruvikeerajaga eemaldada. Adapter
paikneb kindalaekas 3 71.
Kruvikeeraja asub pakiruumis 3 238.Ühendage adapter toitepesaga.
Lükake kruvikeeraja läbi adapteris
oleva ava. Eemaldage kate
kruvikeerajat tõmmates.

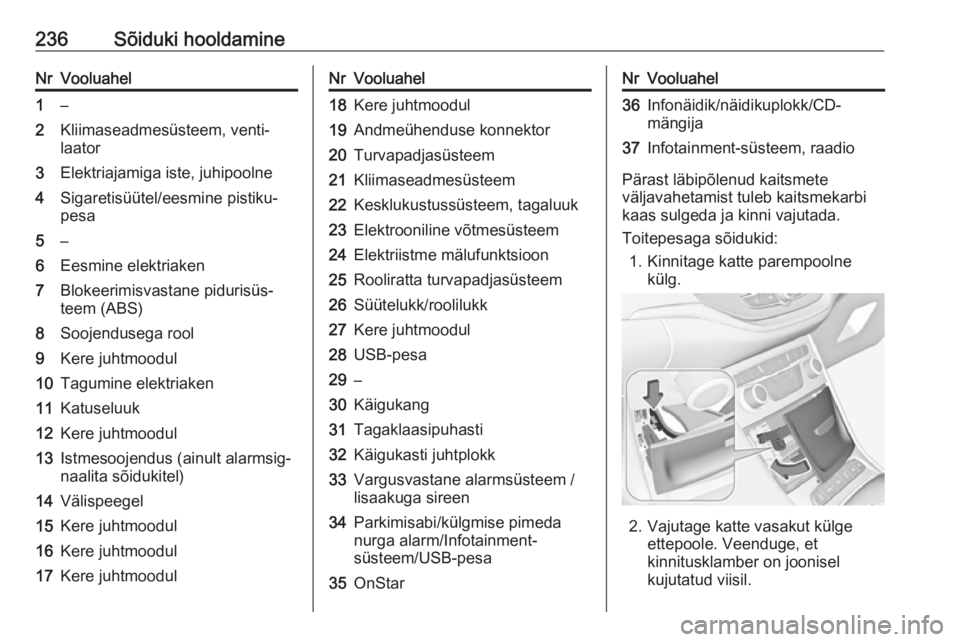

Page 238 of 297

236Sõiduki hooldamineNrVooluahel1–2Kliimaseadmesüsteem, venti‐
laator3Elektriajamiga iste, juhipoolne4Sigaretisüütel/eesmine pistiku‐
pesa5–6Eesmine elektriaken7Blokeerimisvastane pidurisüs‐
teem (ABS)8Soojendusega rool9Kere juhtmoodul10Tagumine elektriaken11Katuseluuk12Kere juhtmoodul13Istmesoojendus (ainult alarmsig‐
naalita sõidukitel)14Välispeegel15Kere juhtmoodul16Kere juhtmoodul17Kere juhtmoodulNrVooluahel18Kere juhtmoodul19Andmeühenduse konnektor20Turvapadjasüsteem21Kliimaseadmesüsteem22Kesklukustussüsteem, tagaluuk23Elektrooniline võtmesüsteem24Elektriistme mälufunktsioon25Rooliratta turvapadjasüsteem26Süütelukk/roolilukk27Kere juhtmoodul28USB-pesa29–30Käigukang31Tagaklaasipuhasti32Käigukasti juhtplokk33Vargusvastane alarmsüsteem /
lisaakuga sireen34Parkimisabi/külgmise pimeda
nurga alarm/Infotainment-
süsteem/USB-pesa35OnStarNrVooluahel36Infonäidik/näidikuplokk/CD-
mängija37Infotainment-süsteem, raadio
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Toitepesaga sõidukid: 1. Kinnitage katte parempoolne külg.
2. Vajutage katte vasakut külge ettepoole. Veenduge, et
kinnitusklamber on joonisel
kujutatud viisil.
Page 239 of 297
Sõiduki hooldamine237Pakiruumi kaitsmekarp
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.
Eemaldada kate.
Vabastage ja eemaldage
kaitsmekarbi kate.NrVooluahel1–2Alalis-/vahelduvvoolu inverter3Haagisemoodul4Elektriajamiga iste, kaasreisija5–6Pikivahe hoiatusmoodul7–8–9Tagaistme soojendus (alarmsig‐
naalita sõidukitel)10Hooldus11–12Esiistme soojendus (alarmsig‐
naaliga sõidukitel)13Tagaistme soojendus (alarmsig‐
naaliga sõidukitel)14Süüde15Istmeventilatsioon16Haagise pistikupesa17Haagise pistikupesa18–
Page 240 of 297
238Sõiduki hooldamineNrVooluahel19–20–21Tagaistmete elektriline kokku‐
pööramine22Elektriajamiga tagaluuk
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Sõiduki tööriistad
Tööriistad 5-ukseline luukpära koos
varurattaga
Avage pakiruumi põrandakate 3 81.
Tungraud, pukseerimisaas, rihm
kahjustatud ratta kinnitamiseks ja
tööriistad asuvad tööriistakastis
varuratta all. Varuratas 3 252.
Sports Tourer koos varurattaga
Avage pakiruumi põrandakate 3 81.
Tungraud, pukseerimisaas ja
tööriistad asuvad tööriistakastis
varuratta all. Varuratas 3 252.
