Kørsel og betjening169

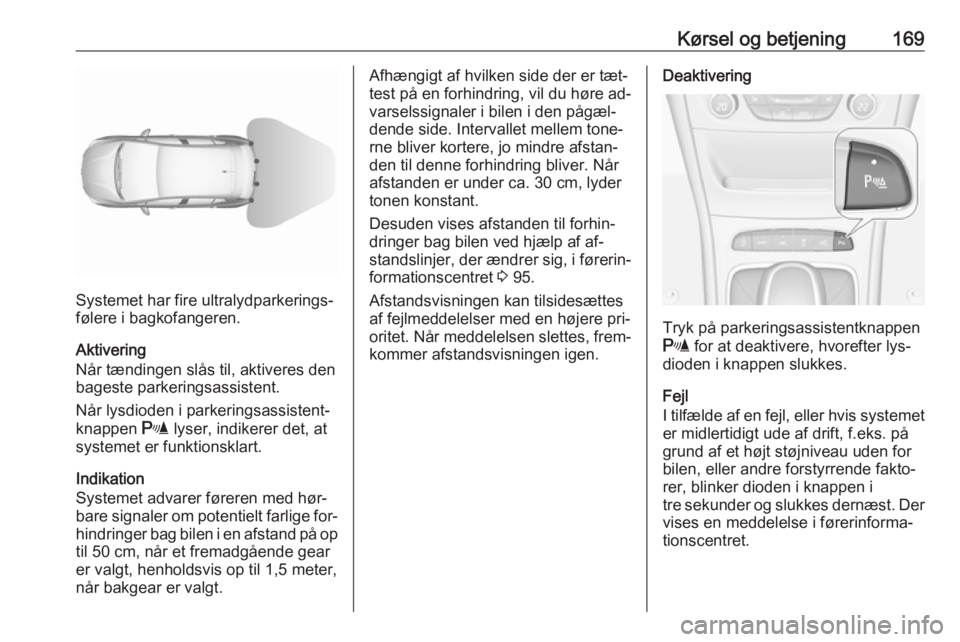

Systemet har fire ultralydparkerings‐
følere i bagkofangeren.
Aktivering
Når tændingen slås til, aktiveres den
bageste parkeringsassistent.
Når lysdioden i parkeringsassistent‐ knappen r lyser, indikerer det, at
systemet er funktionsklart.
Indikation
Systemet advarer føreren med hør‐
bare signaler om potentielt farlige for‐
hindringer bag bilen i en afstand på op
til 50 cm, når et fremadgående gear
er valgt, henholdsvis op til 1,5 meter,
når bakgear er valgt.
Afhængigt af hvilken side der er tæt‐
test på en forhindring, vil du høre ad‐
varselssignaler i bilen i den pågæl‐
dende side. Intervallet mellem tone‐
rne bliver kortere, jo mindre afstan‐
den til denne forhindring bliver. Når
afstanden er under ca. 30 cm, lyder
tonen konstant.
Desuden vises afstanden til forhin‐
dringer bag bilen ved hjælp af af‐
standslinjer, der ændrer sig, i førerin‐
formationscentret 3 95.
Afstandsvisningen kan tilsidesættes
af fejlmeddelelser med en højere pri‐
oritet. Når meddelelsen slettes, frem‐ kommer afstandsvisningen igen.Deaktivering
Tryk på parkeringsassistentknappen
r for at deaktivere, hvorefter lys‐
dioden i knappen slukkes.
Fejl
I tilfælde af en fejl, eller hvis systemet er midlertidigt ude af drift, f.eks. på
grund af et højt støjniveau uden for
bilen, eller andre forstyrrende fakto‐
rer, blinker dioden i knappen i
tre sekunder og slukkes dernæst. Der
vises en meddelelse i førerinforma‐
tionscentret.
Page 172 of 267

170Kørsel og betjeningForreste/bageste
parkeringsassistent9 Advarsel
Føreren har det fulde ansvar for
parkeringen.
Kontroller altid området omkring
bilen, når du bakker og kører
fremad og benytter parkeringsas‐
sistentsystemet.
Forreste/bageste parkeringsassi‐ stent måler afstanden mellem bilen
og forhindringerne foran og bagved
bilen. Den informerer og advarer fø‐
reren ved hjælp af akustiske signaler
og indikationer på displayet.
Det anvender to forskellige signaler
for de forreste og de bageste over‐
vågningsområder, hver med en for‐
skellig tonefrekvens.Systemet har fire ultralydsparkerin‐
gsfølere i både bagkofangeren og for‐ kofangeren.
Aktivering
Systemet aktiveres automatisk ved
en hastighed på op til 11 km/t.Når lysdioden i parkeringsassistent‐
knappen r lyser, indikerer det, at
systemet er funktionsklart.
Hvis r slås fra i en tændingscyklus,
deaktiveres den forreste parkerings‐
assistent. Hvis bilens hastighed for‐
udgående har været højere end 25
km/t, aktiveres Parkeringsassistent
igen, når hastigheden kommer under
11 km/t.
Når systemet er deaktiveret, slukker
lysdioden i knappen, og
Parkeringshjælp deaktiveret vises i
førerinformationscentret.
Page 173 of 267

Kørsel og betjening171Indikation
Systemet advarer føreren med hør‐
bare signaler om potentielt farlige for‐
hindringer foran bilen i en afstand på
op til 80 cm og om potentielt farlige
forhindringer bag bilen i en afstand på
op til 50 cm, når et fremadgående
gear er valgt, henholdsvis op til 1,5
meter, når bakgear er valgt.
Afhængigt af hvilken side der er tæt‐
test på en forhindring, vil du høre ad‐
varselssignaler i bilen i den pågæl‐
dende side. Intervallet mellem tone‐
rne bliver kortere, jo mindre afstan‐
den til denne forhindring bliver. Når
afstanden er under ca. 30 cm, lyder
tonen konstant.
Desuden vises afstanden til forhin‐
dringer foran og bag bilen ved hjælp
af afstandslinjer, der ændrer sig, i fø‐
rerinformationscentret 3 95 eller, af‐
hængigt af versionen, på informa‐
tionsdisplayet 3 100.
Afstandsvisningen kan tilsidesættes
af fejlmeddelelser med en højere pri‐
oritet. Når meddelelsen slettes, frem‐
kommer afstandsvisningen igen.
Deaktivering
Systemet deaktiveres automatisk,
når bilens hastighed er højere end
11 km/t.
Manuel deaktivering er også mulig
ved at trykke på parkeringsassistent‐
knappen r.
Når systemet deaktiveres manuelt,
slukkes lysdioden i knappen, og
Parkeringshjælp deaktiveret frem‐
kommer i førerinformationscentret.
Efter manuel deaktivering aktiveres
forreste/bageste parkeringsassistent
igen, hvis der trykkes på r, eller der
vælges bakgear.
Fejl
Hvis der foreligger en fejl, eller hvis
systemet er midlertidigt ude af drift,
f.eks. på grund af et højt støjniveau
uden for bilen eller andre forstyrrende faktorer, vises en meddelelse i fører‐
informationscentret.
Fejlmeddelelser 3 102.
Avanceret parkeringsassistent9 Advarsel
Føreren har det fulde ansvar for at
acceptere den parkeringsbås,
som systemet foreslår, og parke‐
ringsmanøvren.
Kontrollér altid området omkring
bilen i alle retninger under brug af
den avancerede parkeringsassi‐
stent.
Page 174 of 267

172Kørsel og betjeningDen avancerede parkeringsassistent
måler en passende parkeringsbås,
når bilen kører forbi, og styrer auto‐
matisk bilen ind på en parallel eller
vinkelret parkeringsbås.
Der vises instruktioner i førerinforma‐
tionscentret 3 95 eller, afhængigt af
versionen, på informationsdisplayet
3 100, understøttet af lydsignaler.
Føreren skal styre acceleration,
bremsning og gearskift, mens styrin‐
gen udføres automatisk.Avanceret parkeringsassistent kom‐
bineres altid med forreste/bageste
parkeringsassistent. Begge systemer bruger samme følere i forreste og ba‐
geste kofanger.
Systemet har seks ultralydsparkerin‐
gsfølere i både bagkofangeren og for‐ kofangeren.
Aktivering
Den avancerede parkeringsassistent
kan kun aktiveres ved fremadkørsel.
Når systemet leder efter en parke‐
ringsbås, bliver det funktionsklart
med et kort tryk på (.
Systemet genkender og husker
10 meter for parallelle parkerings‐
båse, henholdsvis seks meter for vin‐
kelrette parkeringsbåse i parkerings‐
assistentfunktion.
Systemet kan kun aktiveres ved en
hastighed på op til 30 km/t, og syste‐
met søger efter en parkeringsbås
med en hastighed på op til 30 km/t.
Den maksimalt tilladte parallelle af‐
stand mellem bilen og en række par‐
kerede biler, er 1,8 meter for parallel‐
parkering og 2,5 meter for vinkelret
parkering.
Page 175 of 267

Kørsel og betjening173FunktionSøgning efter parkeringsbås, visning
i førerinformationscentret
Vælg en parallel eller vinkelret parke‐ ringsbås i førerinformationscentret
med et langt tryk på (.
Systemet er som standard konfigure‐
ret til at registrere parkeringsbåse i
passagersiden. For at registrere par‐ keringsbåse på førersiden skal blin‐
klyset i førersiden tændes.
Når systemet finder en parkerings‐
bås, gives en visuel feedback i fører‐
informationscentret, og der høres et
lydsignal.
Visning på farve-info-displayet
Vælg en parallel eller vinkelret parke‐ ringsbås ved at banke på den tilsva‐rende ikon på displayet.
Vælg parkeringsside ved at banke let
på den tilsvarende ikon på displayet.
Page 176 of 267

174Kørsel og betjening
Når systemet finder en parkerings‐
bås, gives en visuel feedback på
farve-info-displayet, og der høres et
lydsignal.
Hvis føreren ikke standser bilen, efter
at en parkeringsbås er foreslået, be‐
gynder systemet at søge efter en an‐
den passende parkeringsbås.
Funktion for parkeringsguide
Systemets forslag til en parkerings‐
bås accepteres, når føreren standser
bilen inden for 10 meter for parallelle
parkeringsbåse, eller seks meter for
vinkelrette parkeringsbåse, efter at
meddelelsen Stop er givet. Systemet
beregner den optimale rute ind i par‐
keringsbåsen.En kortvarig vibration i rattet, efter at
der er sat i bakgear, indikerer, at sty‐
ringen kontrolleres af systemet. Der‐
næst styres bilen automatisk ind i bå‐
sen ved at give føreren detaljerede
instrukser om, hvornår han skal
bremse, accelerere eller skifte gear. Føreren skal holde hænderne væk fra rattet.
Vær altid opmærksom på lyden fra
forreste/bageste parkeringsassistent. En vedvarende lyd angiver, at afstan‐
den til en genstand er mindre end ca. 30 cm.
Hvis føreren af en eller anden grund
skal overtage styringen af bilen, skal
rattet kun holdes i yderkanten. Den automatiske styring annulleres i dette tilfælde.Displayvisning
Instruktionerne på displayet viser:
● Generelle anvisninger og advar‐ selsmeddelelser.
● En påmindelse ved kørsel med over 30 km/t under søgning efter
en parkeringsbås.
● Krav om at standse bilen, når en parkeringsbås er fundet.● Kørselsretningen under parke‐ ringsmanøvren.
● Kravet om at skifte til bakgear el‐
ler første gear.
● Anmodningen om at accelerere eller bremse.
● For nogle af instruktionernes vedkommende vises der en sta‐
tuslinje i førerinformationscen‐
tret.
● Den vellykkede gennemførelse af parkeringsmanøvren indikeret
ved et pop-op-symbol og en klok‐ ketone.
● Afbrydelsen af en parkeringsma‐ nøvre.
Visning af prioriteter
Visnngen af den avancerede parke‐
ringsassistent i førerinformationscen‐
tret kan hindres af køretøjsmeddelel‐
ser med en højere prioritet. Efter god‐ kendelse af meddelelsen ved at
trykke på SET/CLR på blinklysarmen
eller på 9 på rattet vises instruktio‐
nerne for avanceret parkeringsassi‐ stent igen, og parkeringsmanøvrenkan fortsættes.
Page 177 of 267

Kørsel og betjening175Deaktivering
Systemet deaktiveres ved:
● et kort tryk på (
● gennemført parkering med øn‐ sket resultat
● hurtigere kørsel end 30 km/t un‐ der søgningen efter en parke‐ringsbås
● hurtigere kørsel end 8 km/t under
parkeringsvejledning
● registreret indgreb fra føreren ● overskridelse af maksimalt antal gearskift: otte cyklusser ved pa‐
rallelparkering, eller
fem cyklusser ved vinkelret par‐
kering
● at afbryde tændingen
Deaktivering fra førerens eller syste‐
mets side under manøvrering angives
med Parkering deaktiveret på dis‐
playet. Derudover høres et lydsignal.
Fejl
En meddelelse vises, når:
● Der er en fejl i systemet.
● Det ikke lykkedes føreren at gen‐
nemføre parkeringsmanøvren.● Systemet fungerer ikke.
● En hvilken som helst af de oven‐ for beskrevne grunde til deakti‐
vering foreligger.
Hvis en genstand registreres under
parkeringsinstruktionerne, vises
Stop på displayet. Fjernelse af objek‐
tet genoptager parkeringen. Hvis ob‐ jektet ikke fjernes, deaktiveres syste‐
met. Et langt tryk på ( aktiverer sy‐
stemet og søgningen efter en ny par‐
keringsbås.
Grundlæggende bemærkninger
til parkeringsassistentsystemer9 Advarsel
Under visse omstændigheder kan
systemet være ude af stand til at registrere hindringer i tilfælde afreflekterende overflader på gen‐
stande eller klæder samt eksterne støjkilder.
Vær særligt opmærksom på lave
hindringer, der kan beskadige den
nederste del af kofangeren.
Forsigtig
Systemets ydelse kan være ned‐
sat, hvis sensorerne er tildækket,
f.eks. af is eller sne.
Parkeringsassistentsystemets
funktion kan være nedsat på
grund af tung belastning.
Der gælder særlige betingelser,
hvis der er højere køretøjer i nær‐
heden (f.eks. off-road køretøjer,
MPV'er, varevogne). Registrering
af genstande og korrekt afstands‐
indikering i den øverste del af
disse køretøjer kan ikke garante‐
res.
Genstande med et meget lille re‐
flekteringstværsnit, f.eks. meget smalle genstande, eller genstande i bløde materialer, registreres mu‐
ligvis ikke af systemet.
Parkeringsassistentsystemerne
registrerer ikke objekter uden for
registreringsområdet.
Page 178 of 267

176Kørsel og betjeningBemærkninger
Det er muligt, at sensoren registrerer
et ikke-eksisterende objekt forårsa‐
get af ekkoforstyrrelse fra ekstern
akustisk støj eller mekaniske uover‐
ensstemmelser (sporadisk falske advarsler kan forekomme).
Sørg for, at den forreste nummer‐
plade er ordentligt fastgjort (ikke
bøjet og ingen mellemrum til kofan‐
geren i venstre eller højre side) og
sensorerne sidder godt fast.
Systemet for avanceret parkerings‐
assistent reagerer muligvis ikke på
ændringer i den ledige parkerings‐
plads, efter at en parkering er ind‐
ledt. Systemet kan evt. genkende en indkørsel, en port, en gårdsplads el‐
ler selv et gadekryds som en parke‐
ringsbås. Efter skift til bakgear star‐
ter systemet en parkeringsmanøvre. Vær opmærksom på, om den fore‐
slåede parkeringsbås er ledig.
Ujævnheder i overfladen, f.eks. om‐
råder med vejarbejde, registreres
ikke af systemet. Føreren accepte‐
rer ansvaret.Bemærkninger
Efter produktion skal systemet kali‐
breres. For at opnå optimal parke‐
ringsvejledning kræves en køreaf‐
stand på mindst 10 km, inklusive en
række sving.
Blindvinkel-alarm Blindvinkel-alarmsystemet registre‐
rer og rapporter genstande på hver side af bilen, inden for en bestemt
"blindvinkel"-zone. Systemet advarer
visuelt i begge sidespejle, når der re‐
gistreres genstande, der måske ikke
er synlige i de indvendige og udven‐
dige spejle.
Blindvinkel-alarm bruger nogle af fø‐
lerne til den avancerede parkerings‐
assistent, der befinder sig i for- og
bagkofangeren på begge sider af bi‐
len.9 Advarsel
Blindvinkel-alarm erstatter ikke fø‐
rerens udsyn.
Systemet registrerer ikke:
● køretøjer uden for de blinde vinkler, der kan nærme sig hur‐tigt
● fodgængere, cyklister eller dyr Før du skifter vognbane, skal du
altid kigge i alle spejle, kigge over
skulderen og bruge blinklyset.
Når systemet registrerer en bil i blind‐ vinkelzonen under kørsel fremad,
tændes et gult advarselssymbol B i
det relevante sidespejl, enten når man overhaler en bil eller bliver over‐ halet. Hvis føreren derefter aktiverer
blinklyset, begynder advarselssym‐
bolet B at blinke gult for at advare om
ikke at skifte vognbane.
Page 179 of 267

Kørsel og betjening177
Blindvinkel-alarmen er aktiv fra ha‐
stigheder på 10 km/t op til 140 km/t.
Ved hurtigere kørsel end 140 km/t de‐
aktiveres systemet, hvilket angives med svagt oplyste advarselssymbo‐ler B i begge sidespejle og med en
meddelelse i førerinformationscente‐
ret. Hvis hastigheden nedsættes
igen, slukkes advarselssymbolerne.
Hvis en bil så registreres i den blinde
zone, tænder advarselssymbolerne
B som normalt i den relevante side.
Når bilen startes, tænder displayet for begge sidespejle kortvarigt for at an‐
give, at systemet er aktiveret.
Systemet kan aktiveres og deaktive‐
res i info-displayet. Individuelle ind‐ stillinger 3 104.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.
Registreringszoner Registreringszonerne starter ved ba‐
geste kofanger og strækker sig ca.
tre meter bagud og til siderne. Zonens
højde er mellem ca. en halv meter og
to meter fra jorden.
Blindvinkel-alarm er beregnet til at ig‐
norere stationære genstande, f.eks.
autoværn, stolper, kantsten, mure og
bjælker. Parkerede biler eller modkø‐ rende biler registreres ikke.
Fejl
Lejlighedsvis vil systemet glemme at
advare. Dette kan ske under normale
omstændigheder og vil øges i våde
forhold.
Blindvinkel-alarm fungerer ikke, når
venstre eller højre hjørne af den ba‐
geste kofanger er dækket af mudder,snavs, sne, is eller sjap, og i kraftige
regnskyl. Rengøringsanvisninger
3 234.
I tilfælde af en fejl i systemet, eller hvis systemet ikke fungerer på grund af
midlertidige forhold, lyser symbolerne i spejlene konstant, og der vises en
meddelelse i førerinformationscen‐
tret. Søg hjælp på et værksted.
Bakkamera
Bakkameraet hjælper føreren ved
bakning ved at vise et billede af om‐
rådet bag bilen.
Kameraets billede vises på farve-info-
displayet.9 Advarsel
Bakkameraet erstatter ikke føre‐
rens udsyn. Bemærk, at gen‐
stande, der er uden for kameraets
Page 180 of 267

178Kørsel og betjeningsynsfelt og avanceret parkerings‐
assistent-sensorerne, f.eks. under
kofangeren eller under bilen, ikke
vises.
Undlad at bakke bilen ved kun at
se på info-displayet, og kontroller
området bag ved og rundt om bilen før bakning.
Aktivering
Bakkameraet aktiveres automatisk,
når bilen sættes i bakgear.
Funktion
Kameraet er monteret mellem num‐
merpladelamperne og har en syns‐
vinkel på 130°.
Det område, der vises af kameraet, er begrænset. Afstanden på det billede,
der vises på skærmen, adskiller sig
fra den faktiske afstand.
Retningslinjer
Dynamiske retningslinjer er vandrette
linjer i intervaller på en meter, der pro‐
jiceres på billedet for at angive afstan‐ den til de viste genstande.
Bilens bane vises i overensstem‐
melse med styreudslaget.
Advarselssymboler
Advarselssymboler vises som trekan‐ ter 9 på det billede, som viser forhin‐
dringer registreret af den avancerede
parkeringsassistents bagsensorer.
Endvidere 9 fremkommer på den
øverste linje af info-displayet med ad‐ varslen om at kontrollere bilens om‐
givelser.
Displayindstillinger
Lysstyrke og kontrast kan indstilles
ved at trykke på pegeskærmsdis‐
playet, når bakkameraet er aktivt.
