Page 211 of 267

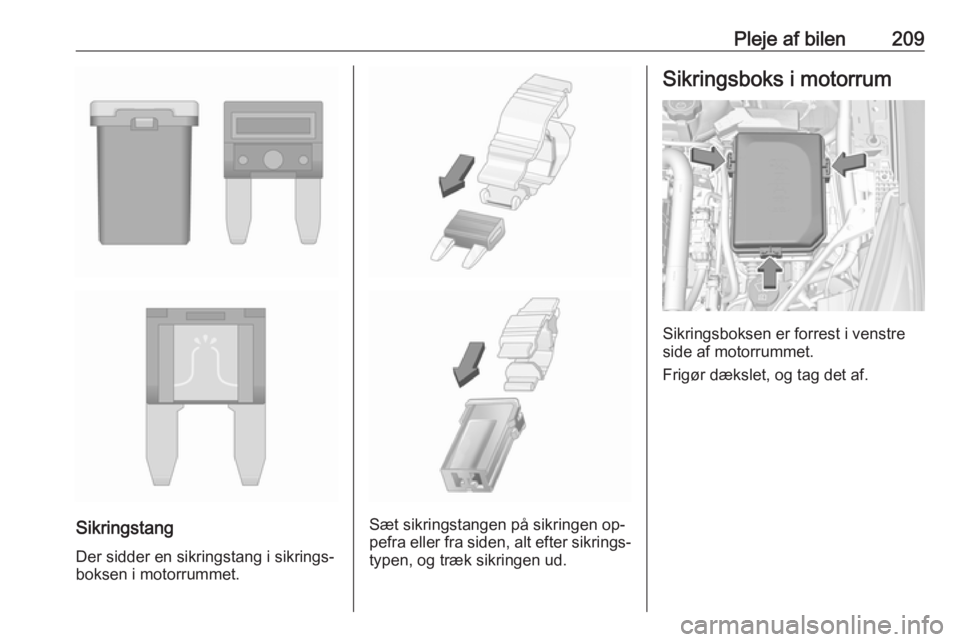

Pleje af bilen209
SikringstangDer sidder en sikringstang i sikrings‐boksen i motorrummet.Sæt sikringstangen på sikringen op‐ pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet, og tag det af.
Page 212 of 267

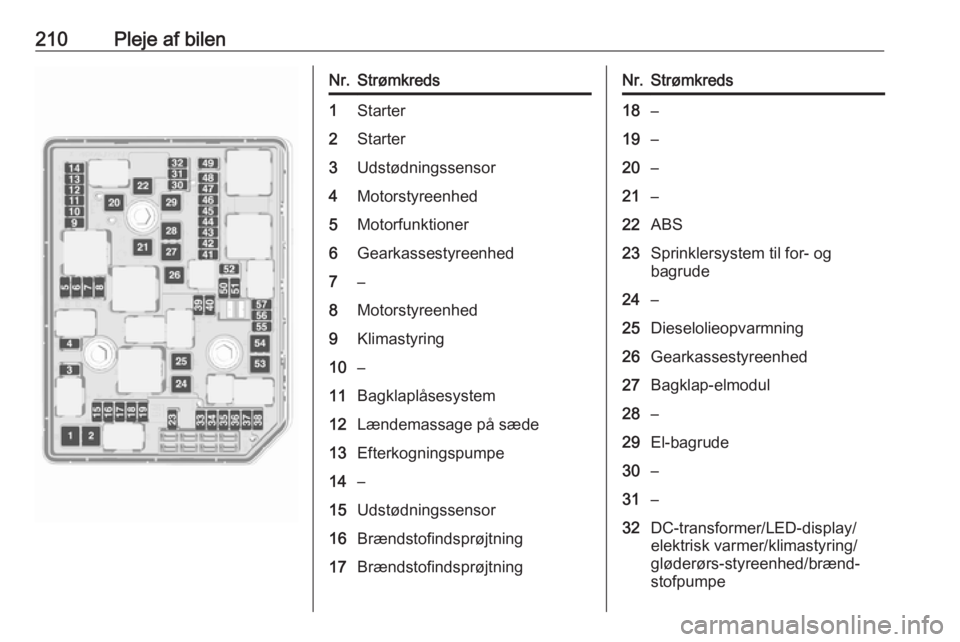

210Pleje af bilenNr.Strømkreds1Starter2Starter3Udstødningssensor4Motorstyreenhed5Motorfunktioner6Gearkassestyreenhed7–8Motorstyreenhed9Klimastyring10–11Bagklaplåsesystem12Lændemassage på sæde13Efterkogningspumpe14–15Udstødningssensor16Brændstofindsprøjtning17BrændstofindsprøjtningNr.Strømkreds18–19–20–21–22ABS23Sprinklersystem til for- og
bagrude24–25Dieselolieopvarmning26Gearkassestyreenhed27Bagklap-elmodul28–29El-bagrude30–31–32DC-transformer/LED-display/
elektrisk varmer/klimastyring/
gløderørs-styreenhed/brænd‐
stofpumpe
Page 213 of 267

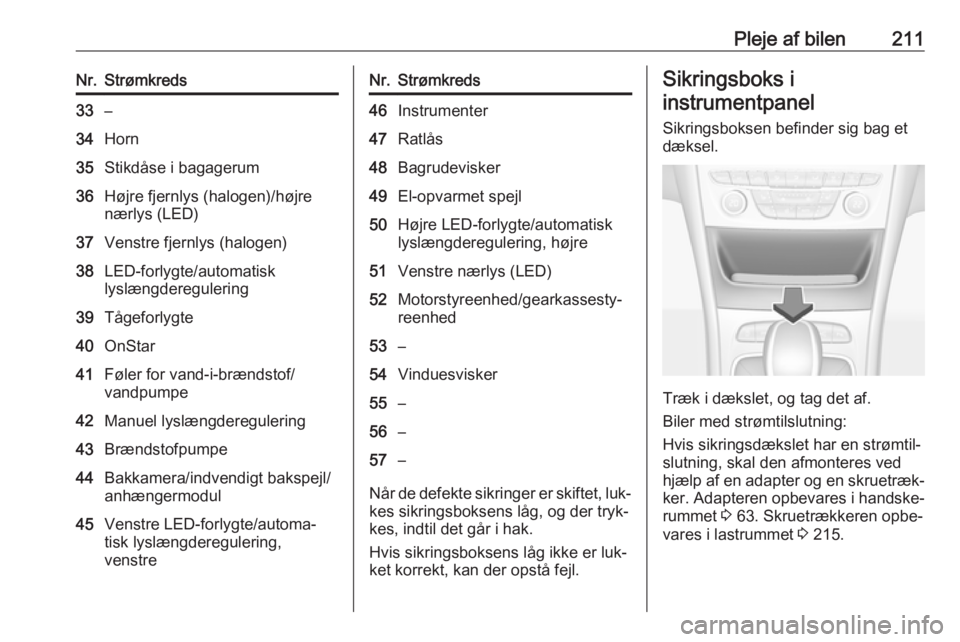

Pleje af bilen211Nr.Strømkreds33–34Horn35Stikdåse i bagagerum36Højre fjernlys (halogen)/højre
nærlys (LED)37Venstre fjernlys (halogen)38LED-forlygte/automatisk
lyslængderegulering39Tågeforlygte40OnStar41Føler for vand-i-brændstof/
vandpumpe42Manuel lyslængderegulering43Brændstofpumpe44Bakkamera/indvendigt bakspejl/
anhængermodul45Venstre LED-forlygte/automa‐
tisk lyslængderegulering,
venstreNr.Strømkreds46Instrumenter47Ratlås48Bagrudevisker49El-opvarmet spejl50Højre LED-forlygte/automatisk
lyslængderegulering, højre51Venstre nærlys (LED)52Motorstyreenhed/gearkassesty‐
reenhed53–54Vinduesvisker55–56–57–
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
Sikringsboksen befinder sig bag et
dæksel.
Træk i dækslet, og tag det af.
Biler med strømtilslutning:
Hvis sikringsdækslet har en strømtil‐
slutning, skal den afmonteres ved
hjælp af en adapter og en skruetræk‐ ker. Adapteren opbevares i handske‐
rummet 3 63. Skruetrækkeren opbe‐
vares i lastrummet 3 215.
Page 214 of 267

212Pleje af bilen
Fastgør adapteren til strømtilslutnin‐
gen.
Skub skruetrækkeren gennem for‐
dybningen i adapteren. Fjern dækslet
ved at trække i skruetrækkeren.Nr.Strømkreds1–2Klimastyring, blæser3El-betjent sæde, førerside4Cigarettænder/el-udtag, foran5–6El-rude, for7ABS8Opvarmet rat9Karrosseristyreenhed10El-rude, bag11Soltag12Karrosseristyreenhed13Sædevarme (kun på biler uden
alarmhorn)14Sidespejl/regnsensor/sporhol‐
derassistent/fjernlysassistent15Karrosseristyreenhed16Karrosseristyreenhed
Page 215 of 267

Pleje af bilen213Nr.Strømkreds17Karrosseristyreenhed18Karrosseristyreenhed19Dataforbindelsesstik20Airbagsystem21Klimastyring22Centrallås, bagklap23Elektronisk nøglesystem24El-betjent sæde, hukommelses‐
funktion25Lyskontakt, rat26Tændingskontakt/ratlås27Karrosseristyreenhed28USB-stikdåse29–30Gearvælger31Bagrudevisker32Gearkasse-styreenhed (kun på
biler med stop-start-system)Nr.Strømkreds33Tyverialarm/alarmhorn34Parkeringsassistent/Blindvinkel-
alarm/Infotainment-system/
USB-stikdåse35OnStar36Informationsdisplay/Instrument‐
gruppe/CD-afspiller37Infotainment-system, radio
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Biler med strømtilslutning: 1. Placér dækslet i højre side.2. Fold venstre side frem. Sørg for, at fastgøringsklemmen styres
som vist på illustrationen.
Sikringsboks i lastrum Sikringsboksen befinder sig bag etdæksel i venstre side af bagagerum‐met.
Page 216 of 267

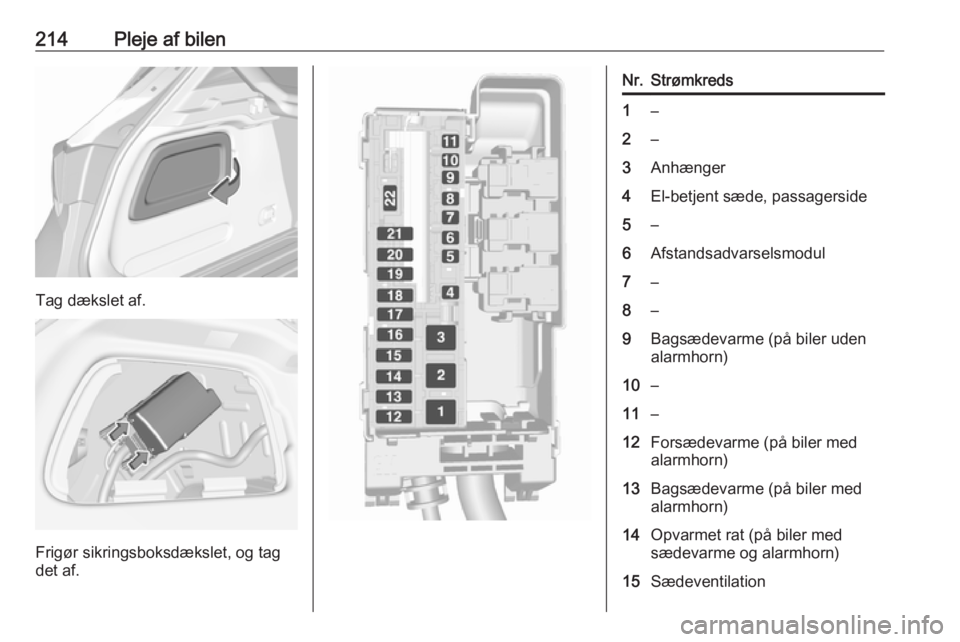

214Pleje af bilen
Tag dækslet af.
Frigør sikringsboksdækslet, og tag
det af.
Nr.Strømkreds1–2–3Anhænger4El-betjent sæde, passagerside5–6Afstandsadvarselsmodul7–8–9Bagsædevarme (på biler uden
alarmhorn)10–11–12Forsædevarme (på biler med
alarmhorn)13Bagsædevarme (på biler med
alarmhorn)14Opvarmet rat (på biler med
sædevarme og alarmhorn)15Sædeventilation
Page 217 of 267

Pleje af bilen215Nr.Strømkreds16Påhængsstikdåse17Påhængsstikdåse18–19–20–21Elektrisk nedfældning af sæde22–
Når de defekte sikringer er skiftet, luk‐kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.

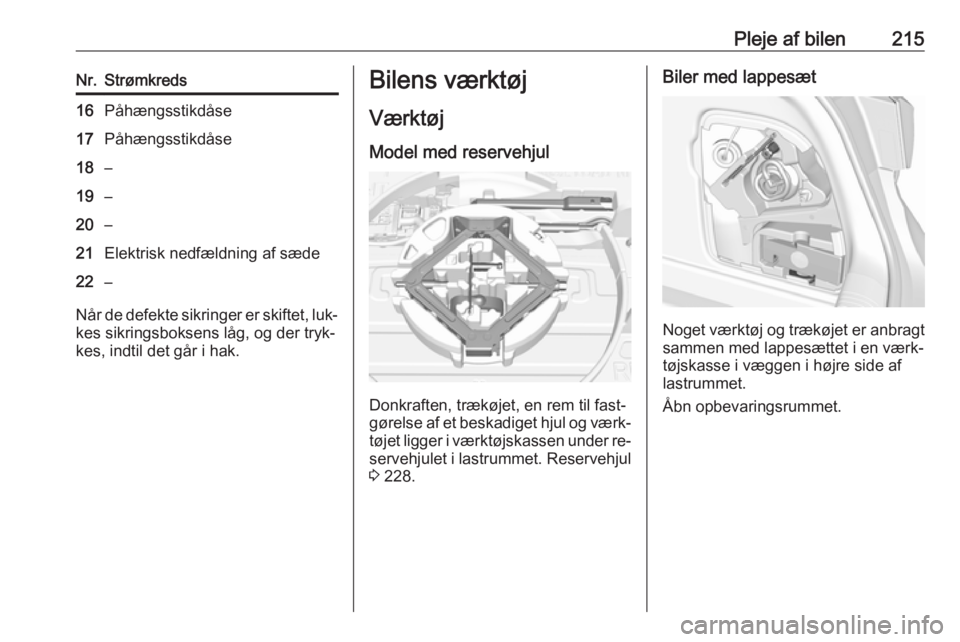

Bilens værktøj
Værktøj
Model med reservehjul
Donkraften, trækøjet, en rem til fast‐
gørelse af et beskadiget hjul og værk‐ tøjet ligger i værktøjskassen under re‐
servehjulet i lastrummet. Reservehjul
3 228.
Biler med lappesæt
Noget værktøj og trækøjet er anbragt
sammen med lappesættet i en værk‐
tøjskasse i væggen i højre side af
lastrummet.
Åbn opbevaringsrummet.
Page 218 of 267

216Pleje af bilenHjul og dæk
Dækkenes og fælgenes tilstand
Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg for at dækket ikke klemmes mod kant‐stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader
eller usædvanligt slid skal De søge
hjælp på et værksted.
Vinterdæk
Vinterdæk forbedrer sikkerheden ved
temperaturer under 7 °C og bør derfor
monteres på alle hjul.
Alle dækstørrelser er tilladt som vin‐
terdæk 3 251.
Anbring hastighedsmærkaten i føre‐
rens synsfelt i overensstemmelse
med det respektive lands forskrifter.Dækmærkning
F.eks. 215/60 R 16 95 H215:Dækbredde i mm60:Tværsnitsforhold (forhold mel‐
lem dækkets højde og bredde) i %R:Bæltetype: RadialRF:Konstruktionstype: RunFlat16:Fælgdiameter i tommer95:Kodetal for bæreevne f.eks.:
95 svarer til 690 kgH:Kodebogstav for hastigheds‐
grænse
Kodebogstav for hastighedsgrænse:
Q:op til 160 km/tS:op til 180 km/tT:op til 190 km/tH:op til 210 km/tV:op til 240 km/tW:op til 270 km/t
Vælg et dæk, der egner sig til bilens
maksimumshastighed.
Tophastigheden kan opnås ved
egenvægt med fører (75 kg) plus
125 kg nyttelast. Ekstraudstyr kan re‐
ducere bilens tophastighed.
Ydeevne 3 247.
Dæktryk
Dæktrykket skal kontrolleres mindst hver 14. dag og inden længere ture.
Dækkene skal være kolde. Glem ikke reservehjulet.
Det gælder også biler med dæktryk‐
overvågningssystem.
Skru ventilhætten af.
Dæktryk 3 251.
Mærkaten med dæktrykinformation
på forreste venstre dørramme angi‐
ver de originale dæk og de relevante
dæktryk.
Page 219 of 267

Pleje af bilen217Dæktrykangivelserne gælder for
kolde dæk. De gælder for både som‐
mer- og vinterdæk.
Reservedækket skal altid pumpes op
til det dæktryk, der gælder for fuld
last.
ECO-dæktrykket har til formål at opnå
mindst muligt brændstofforbrug.
For lavt eller for højt dæktryk øger
dækslitagen og påvirker sikkerhed,
køreegenskaber, kørselskomfort og
brændstoføkonomi.
Dæktrykkene varierer afhængigt af
forskellige muligheder. Den korrekte
dæktryksværdi finder du ved at følge
proceduren herunder:
1. Find motorens id-kode. Motordata
3 245.
2. Se de respektive dæk.
Dæktryktabellerne viser alle mulige
dækkombinationer 3 251.
De dæk, der er godkendt til din bil, fremgår af EØF-overensstemmelses‐
erklæringen, der følger med bilen, el‐
ler andre nationale registreringsdoku‐ menter.Føreren er ansvarlig for korrekt ind‐
stilling af dæktryk.9 Advarsel
For lidt luft kan føre til stærk op‐
varmning af dækkene. Dette kan resultere i indre beskadigelser,
som viser sig under store hastig‐
heder, ved at slidbanen løsner sig, og dækket punkterer.
Hvis dæktrykket skal reduceres eller
forøges på en bil med dæktrykover‐
vågningssystem, skal tændingen slås
fra.
Temperaturafhængighed
Dæktrykket afhænger af dækkets
temperatur. Under kørsel stiger dæk‐ temperatur og -tryk. De dæktryk, derfremgår af dækmærkaten og dæk‐
trykdiagrammet, gælder for kolde
dæk, dvs. ved 20 °C.
Dæktrykket stiger med næsten
10 kPa ved en temperaturstigning på
10 °C . Der skal tages højde for dette,
hvis varme dæk kontrolleres.
Dæktrykket, der vises i førerinforma‐
tionscentret, er det faktiske dæktryk.
Et afkølet dæk vil vise en lavere
værdi, hvilket ikke er tegn på en utæt‐
hed.
Dæktrykovervågning Systemet overvåger dæktrykket for
alle fire dæk en gang i minuttet, når
bilens hastighed overstiger en vis
grænse.Forsigtig
Dæktrykovervågningssystemet
advarer kun om lavt dæktryk og
erstatter ikke førerens almindelige dækvedligeholdelse.
Alle hjul skal være forsynet med tryk‐ følere, og alle dæk skal have det fore‐
skrevne dæktryk.
Bemærkninger
I lande, hvor dæktrykovervågnings‐
systemet er lovpligtigt, vil brugen af
hjul uden tryksensorer ugyldiggøre
bilens typegodkendelse.
Page 220 of 267

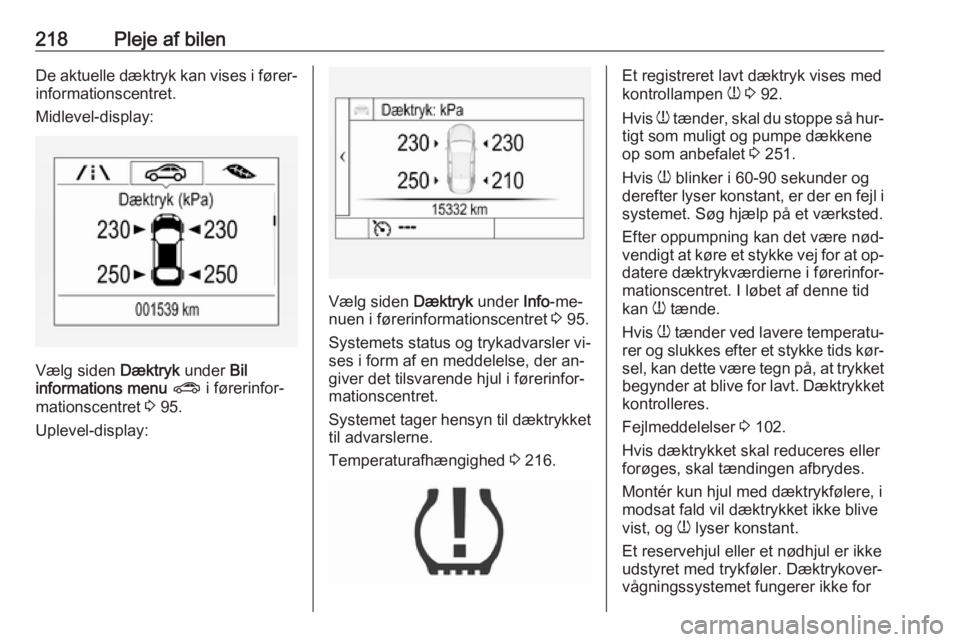

218Pleje af bilenDe aktuelle dæktryk kan vises i fører‐informationscentret.
Midlevel-display:
Vælg siden Dæktryk under Bil
informations menu ? i førerinfor‐
mationscentret 3 95.
Uplevel-display:
Vælg siden Dæktryk under Info-me‐
nuen i førerinformationscentret 3 95.
Systemets status og trykadvarsler vi‐ ses i form af en meddelelse, der an‐
giver det tilsvarende hjul i førerinfor‐
mationscentret.
Systemet tager hensyn til dæktrykket til advarslerne.
Temperaturafhængighed 3 216.
Et registreret lavt dæktryk vises med
kontrollampen w 3 92.
Hvis w tænder, skal du stoppe så hur‐
tigt som muligt og pumpe dækkene
op som anbefalet 3 251.
Hvis w blinker i 60-90 sekunder og
derefter lyser konstant, er der en fejl i systemet. Søg hjælp på et værksted.
Efter oppumpning kan det være nød‐
vendigt at køre et stykke vej for at op‐ datere dæktrykværdierne i førerinfor‐mationscentret. I løbet af denne tid
kan w tænde.
Hvis w tænder ved lavere temperatu‐
rer og slukkes efter et stykke tids kør‐ sel, kan dette være tegn på, at trykket
begynder at blive for lavt. Dæktrykket kontrolleres.
Fejlmeddelelser 3 102.
Hvis dæktrykket skal reduceres eller
forøges, skal tændingen afbrydes.
Montér kun hjul med dæktrykfølere, i
modsat fald vil dæktrykket ikke blive
vist, og w lyser konstant.
Et reservehjul eller et nødhjul er ikke
udstyret med trykføler. Dæktrykover‐
vågningssystemet fungerer ikke for
