2. Kinnituskõrva vajutadesvabastada lambipesa juhtme
pistiku küljest.
3. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
4. Sisestage lambipesa peegeldisse, keerates päripäeva,
ja fikseerige.
Tagatuled
1. Vabastage kate vastavalt küljelt ja
eemaldage.
2. Rehviparanduskomplektiga sõidukid: Parempoolsete pirnide
asendamiseks keerake esmalt
lahti plastikmutter ja eemaldage
tihendusaine balloon.
3. Keerata plastist kinnitusmutter seestpoolt käega lahti.

210Sõiduki hooldamine
4. Tõmmake tagatule plokkettevaatlikult pesast välja ja
eemaldage.
5. Vabastada kaabel hoidikust.
6. Vajutage kolme kinnituskõrva ja eemaldage pirnikandur
tulemoodulist.
7. Eemaldage ja asendage pirnid.
Suunatuli ( 1)
Tagatuled/pidurituled ( 2)
LED-tagatulede ja -pidurituledega
mudelil saab eemaldada ja
asendada vaid suuletule pirni ( 1).
8. Ühendage pirnikandur tulega.
9. Ühendage kaabel hoidikuga.
10. Paigaldage tuledeplokk sõiduki kere külge ja pingutage pakiruumi
jäävat kinnitusmutrit. Kinnitage
kate.
Teatud mudelitel on LED-tagatuled ja -pidurituled. Rikke korral laske
töökojal LED-pirnid asendada.

Sõiduki hooldamine211Tagaluugi valgustuskoost
1. Vabastage ja eemaldagetagaluugi kate.
2. Keerake plastist kinnitusmutterkäsitsi lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage.
4. Eraldage tuledeploki pistik.
5. Vajutage kolme kinnituskõrva ja eemaldage pirnikandur
tulemoodulist.

212Sõiduki hooldamineLED-tagatuledega mudelil on
kinnituskõrvade asukoht pisut
erinev.
6. Eemaldada ja vahetada lamp:
Tagatuli ( 1)
Tagumine udutuli ( 2) (vasak)
Tagurdustuli ( 2) (parem)
LED-tagatuledega mudelil saab
eemaldada ja asendada vaid
tagurdustule pirni ( 1) (parem pool)
või tagumise udutule pirni ( 1)
(vasak pool).
7. Sisestada lambipesa tagatulekomplekti. Ühendage
juhe tuledeplokiga. Paigaldage
tuledeplokk tagaluugi külge ja
pingutage kruvi seestpoolt.
Kinnitage kate.
Teatud mudelitel on LED-tagatuled.
Rikke korral laske töökojal LED-pirnid asendada.
Külgmised suunatuled
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule poole ja eemaldage parem ots ees.

Sõiduki hooldamine213
2.Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule ja
sisestage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.
2. Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.
3. Lambipesa väljavõtmiseks lambi korpusest keerake seda
vastupäeva.

214Sõiduki hooldamine4.Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Salongituled
Salongivalgusti, lugemisvalgustid Laske lambid vahetada
hooldustöökojas.
Pakiruumi valgustus
Laske lambid vahetada
hooldustöökojas.
Armatuurlaua valgustus Laske lambid vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● mootoriruum
● näidikupaneel
● pakiruumi
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.

Sõiduki hooldamine215
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Vabastage ja eemaldage kate.

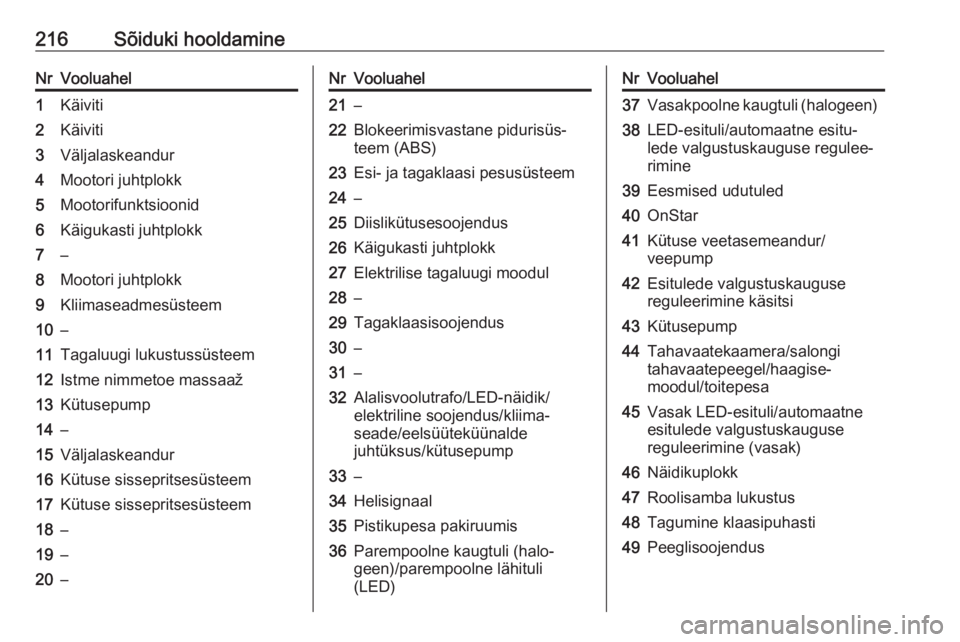

216Sõiduki hooldamineNrVooluahel1Käiviti2Käiviti3Väljalaskeandur4Mootori juhtplokk5Mootorifunktsioonid6Käigukasti juhtplokk7–8Mootori juhtplokk9Kliimaseadmesüsteem10–11Tagaluugi lukustussüsteem12Istme nimmetoe massaaž13Kütusepump14–15Väljalaskeandur16Kütuse sissepritsesüsteem17Kütuse sissepritsesüsteem18–19–20–NrVooluahel21–22Blokeerimisvastane pidurisüs‐
teem (ABS)23Esi- ja tagaklaasi pesusüsteem24–25Diislikütusesoojendus26Käigukasti juhtplokk27Elektrilise tagaluugi moodul28–29Tagaklaasisoojendus30–31–32Alalisvoolutrafo/LED-näidik/
elektriline soojendus/kliima‐
seade/eelsüüteküünalde
juhtüksus/kütusepump33–34Helisignaal35Pistikupesa pakiruumis36Parempoolne kaugtuli (halo‐
geen)/parempoolne lähituli
(LED)NrVooluahel37Vasakpoolne kaugtuli (halogeen)38LED-esituli/automaatne esitu‐
lede valgustuskauguse regulee‐
rimine39Eesmised udutuled40OnStar41Kütuse veetasemeandur/
veepump42Esitulede valgustuskauguse
reguleerimine käsitsi43Kütusepump44Tahavaatekaamera/salongi tahavaatepeegel/haagise‐
moodul/toitepesa45Vasak LED-esituli/automaatne
esitulede valgustuskauguse
reguleerimine (vasak)46Näidikuplokk47Roolisamba lukustus48Tagumine klaasipuhasti49Peeglisoojendus

Sõiduki hooldamine217NrVooluahel50Parem LED-esituli/automaatne
esitulede valgustuskauguse
reguleerimine (parem)51Vasak lähituli (LED)52Mootori juhtplokk/käigukasti juht‐
plokk53–54Esiklaasipuhasti55–56–57–
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Kaitsmekarp on katte taga.
Tõmmake katet ja eemaldage.
Toitepesaga sõidukid
Kui kaitsmekarbi kattel on toitepesa,
siis tuleb see adapteri ja
kruvikeerajaga eemaldada. Adapter
paikneb kindalaekas 3 66.
Kruvikeeraja asub pakiruumis 3 221.Ühendage adapter toitepesaga.
Lükake kruvikeeraja läbi adapteris
oleva ava. Eemaldage kate
kruvikeerajat tõmmates.

218Sõiduki hooldamineNrVooluahel1–2Kliimaseadmesüsteem, venti‐
laator3Elektriajamiga iste, juhipoolne4Sigaretisüütel/eesmine pistiku‐
pesa5–6Eesmine elektriaken7Blokeerimisvastane pidurisüs‐
teem (ABS)8Soojendusega rool9Kere juhtmoodul10Tagumine elektriaken11Katuseluuk12Kere juhtmoodul13Istmesoojendus (ainult alarmsig‐
naalita sõidukitel)14Välispeegel/vihmaandur/sõidu‐
raja hoidmise režiim/kaugtulede
abifunktsioon15Kere juhtmoodul16Kere juhtmoodulNrVooluahel17Kere juhtmoodul18Kere juhtmoodul19Andmeühenduse konnektor20Turvapadjasüsteem21Kliimaseadmesüsteem22Kesklukustussüsteem, tagaluuk23Elektrooniline võtmesüsteem24Elektriistme mälufunktsioon25Rooli valgustuselüliti26Süütelukk/roolilukk27Kere juhtmoodul28USB-pesa29–30Käigukang31Tagaklaasipuhasti32Käigukasti juhtmoodul (üksnes
peatumis-/käivitamissüsteemiga
sõidukitel)33Vargusvastane alarmsüsteem/
alarmi helisignaal
