Sõitmine ja töörežiim179Parkimise suunamise režiim
Süsteemi pakutav parkimiskoht
loetakse sobivaks, kui juht peatab
sõiduki pärast teate Stop (Peatuda)
saamist 10 meetri kaugusel
paralleelsest parkimiskohast või
kuue meetri kaugusel risti asetsevast
parkimiskohast. Süsteem arvutab
optimaalse tee parkimiskohale
sõitmiseks.
Rooli lühiajaline vibreerimine pärast
tagasikäigu rakendamist näitab rooli
allumist süsteemile. Seejärel
roolitakse sõiduk automaatselt
parkimiskohale, andes juhile
üksikasjalikud juhised
pidurdamiseks, gaasi lisamiseks ja
käigu vahetamiseks. Juht peab
hoidma käsi roolist eemal.
Pöörake alati tähelepanu eesmise-
tagumise parkimisabi
helisignaalidele. Pidev heli tähendab, et kaugus takistuseni on väiksem kui
umbes 30 cm.
Kui juht peab mingil põhjusel
roolimise üle võtma, tuleb hoida rooli
ainult välisservast. Sel juhul
automaatne roolimine tühistatakse.Kuva
Ekraanile ilmuvad järgmised juhised:
● Üldised nõuanded ja hoiatusteated.
● Teade, kui parkimiskoha otsimise režiimis on sõidukiirus
üle 30 km/h.
● Nõue peatada sõiduk, kui on leitud parkimiskoht.
● Sõidusuund parkimismanöövri ajal.
● Nõue lülitada sisse tagasikäik või
esimene käik.
● Nõue vajutada gaasi või pidurit.
● Mõne juhise korral kuvatakse juhi
infokeskuses edenemisriba.
● Parkimismanöövri õnnestumisel kuvatakse hüpiksümbol ja kõlab
helisignaal.
● Parkimismanöövri tühistamine.
Eelisteated
Täiustatud parkimisabi märguande
kuvamist juhi infokeskuses võivad
takistada prioriteetsemad
sõidukiteated. Pärast teate
kinnitamist suunatulehoova nupuSET/CLR või roolinupu 9
vajutamisega ilmuvad ekraanile
uuesti täiustatud parkimisabi juhised
ja parkimismanöövrit võib jätkata.
Väljalülitamine
Süsteem lülitub välja, kui:
● nuppu ( põgusalt vajutada
● parkimismanööver on edukalt lõpetatud
● sõidetakse parkimiskoha otsimisel kiiremini kui 30 km/h
● sõidetakse roolimisega parkimisel kiiremini kui 8 km/h
● avastatakse juhi sekkumine roolimisse
● ületatakse käiguvahetuste maksimaalne arv:
kaheksa tsüklit paralleelsel
parkimisel või viis tsüklit risti
parkimisel
● lülitatakse süüde välja
Juhi- või süsteemipoolset
väljalülitamist manööverdamise ajal
kuvatakse näidikul märguandena
Parking Deactivated (Parkimisabi
välja lülitatud) . Lisaks kõlab
helisignaal.

180Sõitmine ja töörežiimRike
Teade kuvatakse järgmistel juhtudel:
● Süsteemis on rike.
● Juht ei lõpetanud parkimismanöövrit edukalt.
● Süsteem ei tööta.
● Väljalülitamine mõnel eespool loetletud põhjusel.
Kui süsteem avastab parkimisjuhiste andmise ajal takistuse, kuvatakse
näidikul Stop (Peatuda) . Takistuse
eemaldamisel saab
parkimismanööver jätkuda. Kui
takistust ei eemaldata, lülitatakse
süsteem välja. Süsteemi
sisselülitamiseks ja uue parkimiskoha leidmiseks tuleb vajutada pikalt (.
Üldmärkused parkimisabi
süsteemide kohta9 Hoiatus
Mõningates tingimustes, nt
objektide või rõivaste
peegeldavate pindade korral,
samuti väliste müraallikate tõttu, ei
pruugi süsteem takistust
avastada.
Eritähelepanu tuleb pöörata
madalatele takistustele, mis
võivad kahjustada kaitseraua
alaosa.Ettevaatust
Kui andurid on kaetud (nt jää või
lumega), võib süsteemi töövõime väheneda.
Parkimisabisüsteemi tõhusus võib väheneda raske koorma tõttu.
Kui läheduses on pikemad
sõidukid (nt maasturid,
minibussid, furgoonid), kehtivad eritingimused. Takistuse
tuvastamist nende sõidukite
ülaosas ja nende õige kauguse
näitamist ei saa tagada.
Süsteem ei pruugi tuvastada väga väikese peegeldusristlõikega
esemeid (nt kitsad või pehmest
materjalist objektid).
Parkimisabisüsteemid ei tuvasta
objekte, mis pole nende
tuvastamisalas.
Märkus
Andur võib tuvastada olematu
takistuse, kui anduri kaja häirivad
väline müra või mehaanilised häired
(võivad esineda juhuslikud
valehoiatused).
Veenduge, et eesmine numbrimärk
on õigesti paigaldatud (ei ole
paindunud ning kaitseraual ei ole
vasakul ega paremal pool tühje
kohti) ning andurid on kindlalt paigal.
Täiustatud parkimisabisüsteem eipruugi reageerida pärast parkimise
alustamist parkimisruumis tekkinud
muutustele. Süsteem võib tuvastada
parkimiskohana sissepääsu,
väravakoha, õueala või isegi
ristmiku. Pärast tagasikäigu valimist
alustab süsteem parkimismanöövrit. Veenduge, et süsteemi pakutav
parkimiskoht on ka tegelikkuses
vaba.
Süsteem ei avasta pinna
ebatasasusi (nt ehitusplatsidel).
Selle eest vastutab juht.

Sõitmine ja töörežiim181Märkus
Pärast tootmist vajab süsteem
kalibreerimist. Optimaalseks
parkimisabiks peaks autoga sõitma
eelnevalt vähemalt 10 km (sh läbima
kindla arvu kurve).
Külgmise pimeda nurga alarm
Külgmise pimeda nurga
alarmsüsteem avastab objekte
kummalgi pool sõidukit, piiritletud
pimeda nurga alal, ja teatab neist.
Süsteem annab välispeeglites
visuaalselt märku, kui tuvastatakse,
et mõni objekt ei pruugi olla sise- ja
välispeeglitest nähtav.
Külgmise pimeda nurga alarm
kasutab teatavaid täiustatud
parkimisabi andureid, mis asuvad eesmises ja tagumises kaitserauas
mõlemal pool sõidukit.9 Hoiatus
Külgmise pimeda nurga alarm ei
asenda juhi nägemisvõimet.
Süsteem ei avasta:
● pimeda nurga alast välja jäävaid sõidukeid, mis võivad
kiiresti läheneda;
● jalakäijaid, jalgrattureid ega loomi.
Enne rajavahetust kontrollige alati kõiki peegleid, vaadake üle õla ja
kasutage suunatuld.
Kui süsteem avastab ettepoole sõites külgmisel pimeda nurga alal sõiduki,
kui ta kas möödub sellest või see möödub sõidukist, süttib vastavas
välispeeglis kollane hoiatussümbol
B . Kui juht lülitab seejärel sisse
suunatule, hakkab vilkuma kollane
hoiatussümbol B, mis hoiatab, et rida
vahetada ei tohi.
Külgmise pimeda nurga alarm on aktiivne alates kiirustest 10 km/h kuni
140 km/h. Kiiremini kui 140 km/h
sõites lülitub süsteem välja, mida
näitab nõrgalt valgustatud
hoiatussümbolite B kustumine
mõlemas välispeeglis ja teade juhi
infokeskuses. Kiiruse aeglustamisel
hoiatussümbolid kustuvad. Kui
seejärel avastatakse pimedal alal
sõiduk, süttivad vastaval küljel nagu
tavaliselt hoiatussümbolid B.
Sõiduki käivitamisel lülituvad mõlema välispeegli näidikud korraks sisse, et
näidata, et süsteem töötab.

182Sõitmine ja töörežiimSüsteemi saab sisse või välja lülitada
infoekraanil, sõiduki
isikupärastamine 3 107.
Juhi infokeskuses kuvatakse
väljalülitamisteade.
Avastamispiirkonnad
Avastamispiirkonnad ulatuvad
tagumisest põrkerauast ligikaudu
kolme meetri kaugusele tahapoole ja
külgede suunas. Piirkonna kõrgus
maapinnast on ligikaudu pool meetrit
kuni kaks meetrit.
Külgmine pimeda nurga alarm on
konstrueeritud selliselt, et see jätab
arvestamata seisvad objektid, nagu piirded, postid, äärekivid, seinad ja
talad. Pargitud ja vastutulevaid
sõidukeid ei avastata.
Rike Tavalistes olukordades võib vaheljääda mõni alarm andmata,
sagedamini märja ilmaga.
Külgmise pimeda nurga alarm ei
toimi, kui tagumise põrkeraua vasak
või parem nurk on pori, mustuse,lume või lörtsiga kaetud, samuti
tugeva vihma korral.
Puhastamisjuhised 3 239.
Süsteemi rikke korral või juhul, kui
süsteem ajutiselt ei toimi, süttivad
peeglites kujutised ja juhi
infokeskusse ilmub asjakohane
teade. Pöörduda abisaamiseks
hooldustöökotta.
Tahavaatekaamera
Tahavaatekaamera aitab juhti
tagurdamisel, näidates sõiduki taha
jäävat ala.
Kaamera vaade kuvatakse värvilisel
infoekraanil.9 Hoiatus
Tahavaatekaamera ei asenda juhi
nägemisvõimet. Pange tähele, et
kaamera ja täiustatud parkimisabi
andurite vaateväljast välja, nt
põrkeraua alla või sõiduki alla
jäävaid objekte ei kuvata.
Ärge vaadake sõidukit tagurdades
ainult infoekraani, vaid kontrollige
enne tagurdamist sõiduki taha ja
ümber jäävat ala.
Sisselülitamine
Tahavaatekaamera lülitub
tagasikäigu valimisel automaatselt sisse.
Tööpõhimõte
Kaamera on paigaldatud
numbrimärgi tulede vahele ja selle
vaatenurk on 130°.

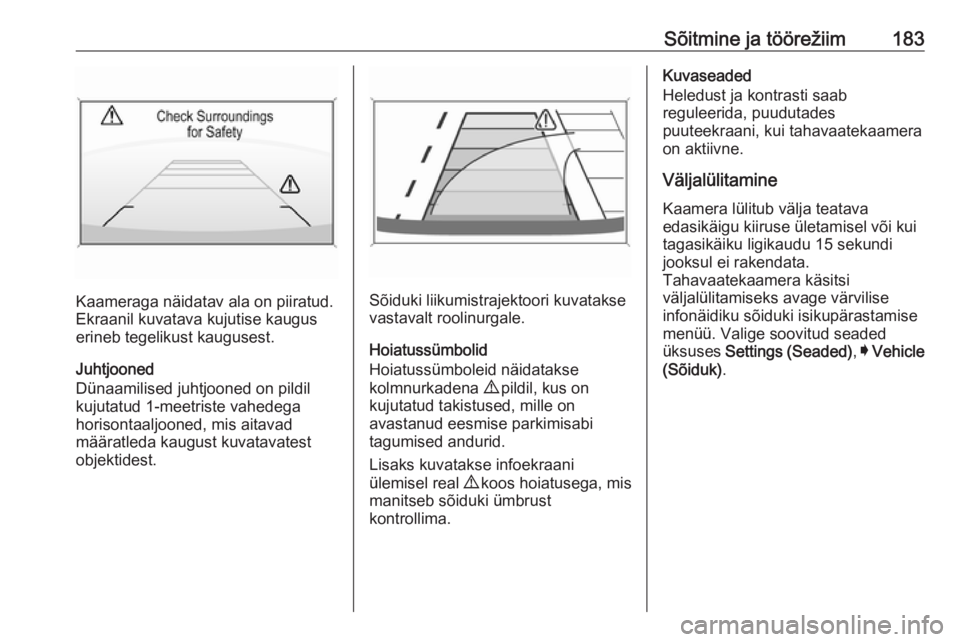

Sõitmine ja töörežiim183
Kaameraga näidatav ala on piiratud.
Ekraanil kuvatava kujutise kaugus
erineb tegelikust kaugusest.
Juhtjooned
Dünaamilised juhtjooned on pildil
kujutatud 1-meetriste vahedega
horisontaaljooned, mis aitavad
määratleda kaugust kuvatavatest
objektidest.Sõiduki liikumistrajektoori kuvatakse
vastavalt roolinurgale.
Hoiatussümbolid
Hoiatussümboleid näidatakse kolmnurkadena 9 pildil, kus on
kujutatud takistused, mille on
avastanud eesmise parkimisabi
tagumised andurid.
Lisaks kuvatakse infoekraani
ülemisel real 9 koos hoiatusega, mis
manitseb sõiduki ümbrust
kontrollima.
Kuvaseaded
Heledust ja kontrasti saab
reguleerida, puudutades
puuteekraani, kui tahavaatekaamera
on aktiivne.
VäljalülitamineKaamera lülitub välja teatava
edasikäigu kiiruse ületamisel või kui tagasikäiku ligikaudu 15 sekundi
jooksul ei rakendata.
Tahavaatekaamera käsitsi
väljalülitamiseks avage värvilise
infonäidiku sõiduki isikupärastamise
menüü. Valige soovitud seaded
üksuses Settings (Seaded) , I Vehicle
(Sõiduk) .

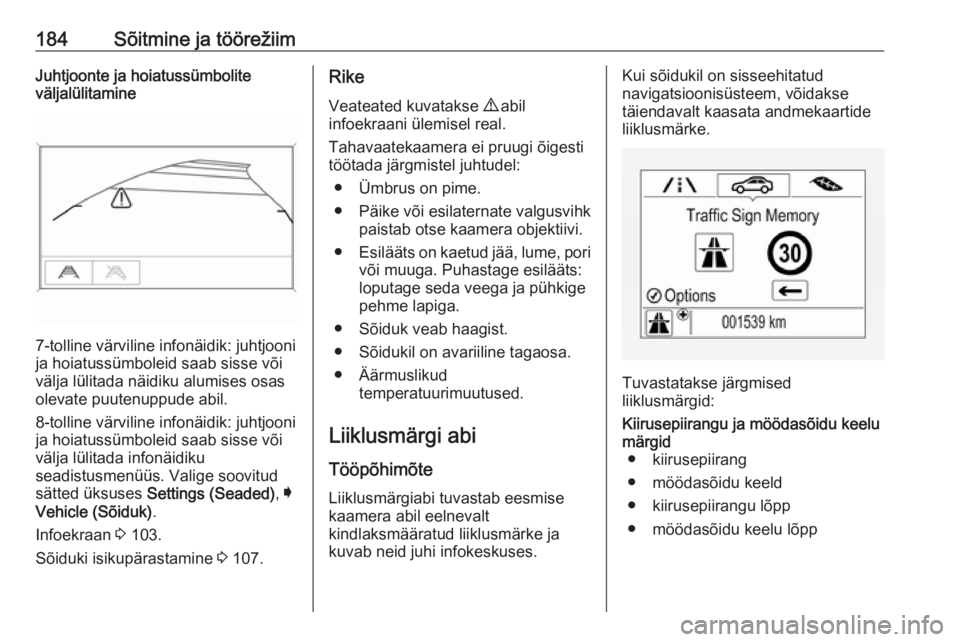

184Sõitmine ja töörežiimJuhtjoonte ja hoiatussümbolite
väljalülitamine
7-tolline värviline infonäidik: juhtjooni
ja hoiatussümboleid saab sisse või
välja lülitada näidiku alumises osas
olevate puutenuppude abil.
8-tolline värviline infonäidik: juhtjooni
ja hoiatussümboleid saab sisse või
välja lülitada infonäidiku
seadistusmenüüs. Valige soovitud
sätted üksuses Settings (Seaded) , I
Vehicle (Sõiduk) .
Infoekraan 3 103.
Sõiduki isikupärastamine 3 107.
Rike
Veateated kuvatakse 9 abil
infoekraani ülemisel real.
Tahavaatekaamera ei pruugi õigesti
töötada järgmistel juhtudel:
● Ümbrus on pime.
● Päike või esilaternate valgusvihk paistab otse kaamera objektiivi.
● Esilääts on kaetud jää, lume, pori
või muuga. Puhastage esilääts:
loputage seda veega ja pühkige
pehme lapiga.
● Sõiduk veab haagist.
● Sõidukil on avariiline tagaosa.
● Äärmuslikud temperatuurimuutused.
Liiklusmärgi abi
Tööpõhimõte Liiklusmärgiabi tuvastab eesmise
kaamera abil eelnevalt
kindlaksmääratud liiklusmärke ja
kuvab neid juhi infokeskuses.Kui sõidukil on sisseehitatud
navigatsioonisüsteem, võidakse
täiendavalt kaasata andmekaartide liiklusmärke.
Tuvastatakse järgmised
liiklusmärgid:
Kiirusepiirangu ja möödasõidu keelu
märgid ● kiirusepiirang
● möödasõidu keeld
● kiirusepiirangu lõpp
● möödasõidu keelu lõpp

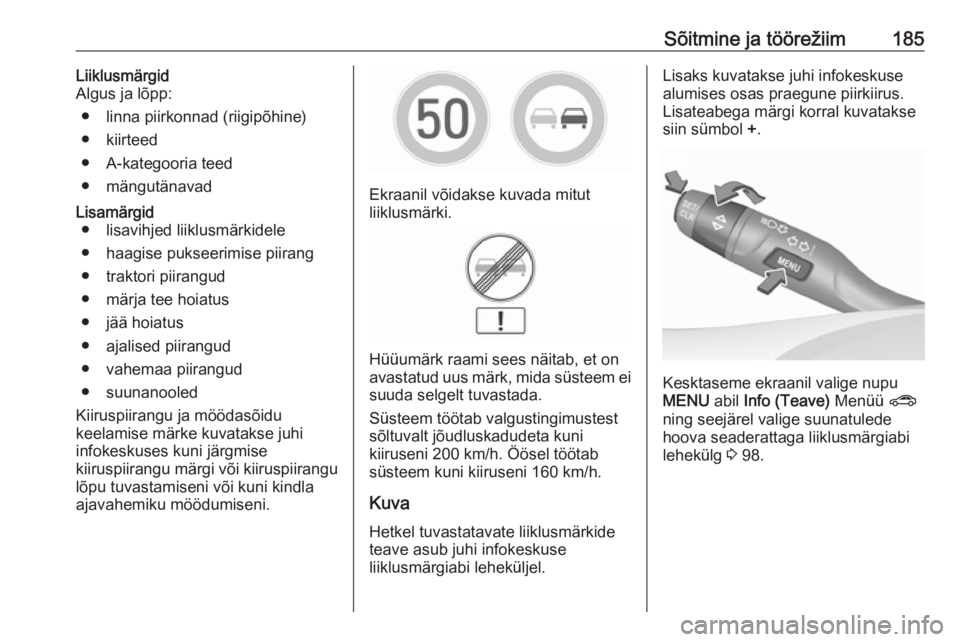

Sõitmine ja töörežiim185Liiklusmärgid
Algus ja lõpp:
● linna piirkonnad (riigipõhine)● kiirteed
● A-kategooria teed ● mängutänavadLisamärgid ● lisavihjed liiklusmärkidele
● haagise pukseerimise piirang
● traktori piirangud
● märja tee hoiatus
● jää hoiatus
● ajalised piirangud
● vahemaa piirangud
● suunanooled
Kiiruspiirangu ja möödasõidu
keelamise märke kuvatakse juhi
infokeskuses kuni järgmise
kiiruspiirangu märgi või kiiruspiirangu
lõpu tuvastamiseni või kuni kindla
ajavahemiku möödumiseni.
Ekraanil võidakse kuvada mitut
liiklusmärki.
Hüüumärk raami sees näitab, et on
avastatud uus märk, mida süsteem ei
suuda selgelt tuvastada.
Süsteem töötab valgustingimustest
sõltuvalt jõudluskadudeta kuni
kiiruseni 200 km/h. Öösel töötab
süsteem kuni kiiruseni 160 km/h.
KuvaHetkel tuvastatavate liiklusmärkideteave asub juhi infokeskuse
liiklusmärgiabi leheküljel.
Lisaks kuvatakse juhi infokeskuse
alumises osas praegune piirkiirus.
Lisateabega märgi korral kuvatakse
siin sümbol +.
Kesktaseme ekraanil valige nupu
MENU abil Info (Teave) Menüü ?
ning seejärel valige suunatulede
hoova seaderattaga liiklusmärgiabi
lehekülg 3 98.

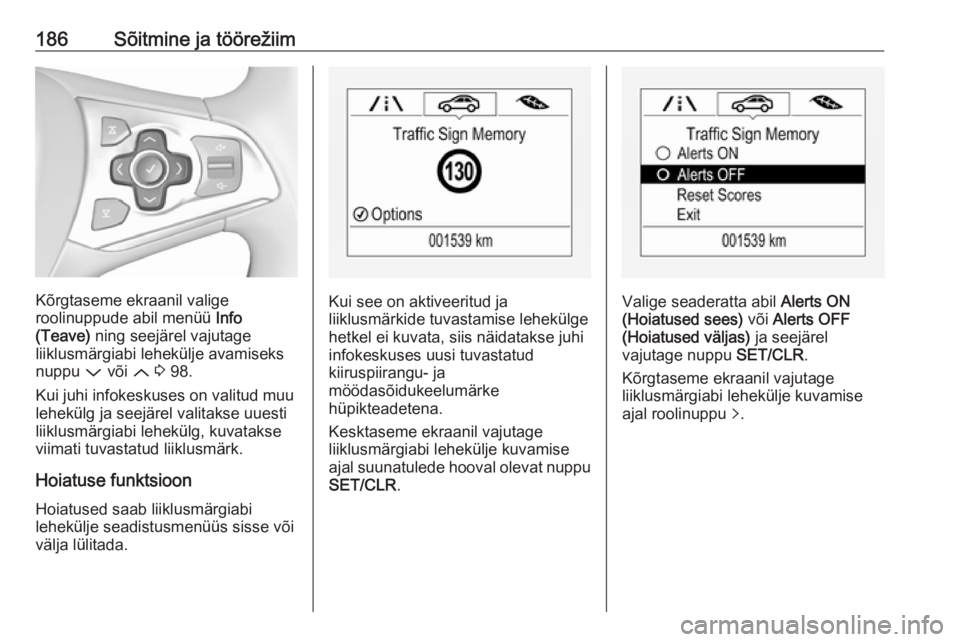

186Sõitmine ja töörežiim
Kõrgtaseme ekraanil valige
roolinuppude abil menüü Info
(Teave) ning seejärel vajutage
liiklusmärgiabi lehekülje avamiseks
nuppu P või Q 3 98.
Kui juhi infokeskuses on valitud muu
lehekülg ja seejärel valitakse uuesti
liiklusmärgiabi lehekülg, kuvatakse viimati tuvastatud liiklusmärk.
Hoiatuse funktsioon
Hoiatused saab liiklusmärgiabi
lehekülje seadistusmenüüs sisse või
välja lülitada.Kui see on aktiveeritud ja
liiklusmärkide tuvastamise lehekülge
hetkel ei kuvata, siis näidatakse juhi
infokeskuses uusi tuvastatud
kiiruspiirangu- ja
möödasõidukeelumärke
hüpikteadetena.
Kesktaseme ekraanil vajutage
liiklusmärgiabi lehekülje kuvamise
ajal suunatulede hooval olevat nuppu
SET/CLR .Valige seaderatta abil Alerts ON
(Hoiatused sees) või Alerts OFF
(Hoiatused väljas) ja seejärel
vajutage nuppu SET/CLR.
Kõrgtaseme ekraanil vajutage
liiklusmärgiabi lehekülje kuvamise
ajal roolinuppu q.

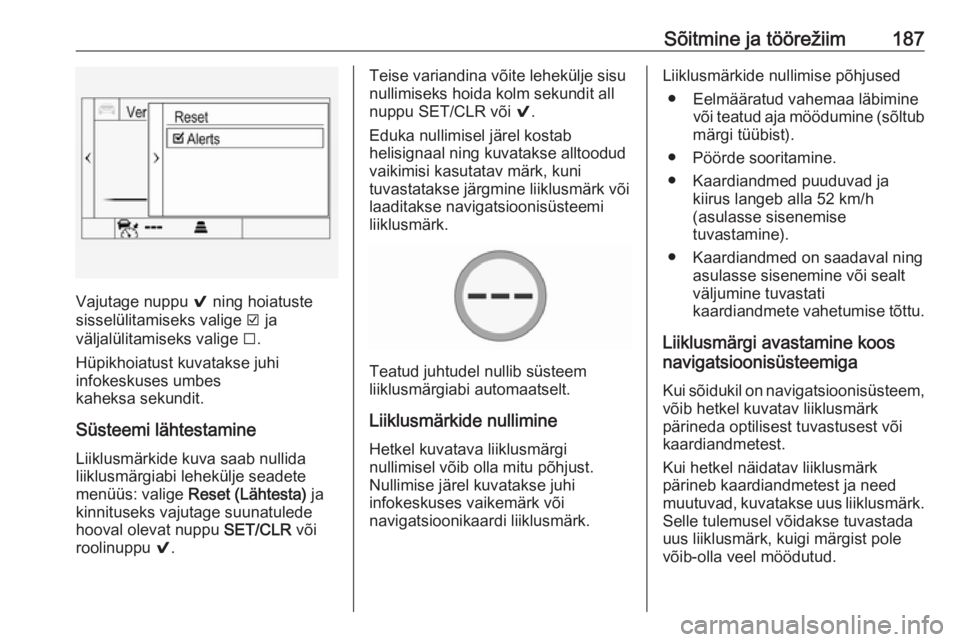

Sõitmine ja töörežiim187
Vajutage nuppu 9 ning hoiatuste
sisselülitamiseks valige J ja
väljalülitamiseks valige I.
Hüpikhoiatust kuvatakse juhi
infokeskuses umbes
kaheksa sekundit.
Süsteemi lähtestamine Liiklusmärkide kuva saab nullida
liiklusmärgiabi lehekülje seadete menüüs: valige Reset (Lähtesta) ja
kinnituseks vajutage suunatulede hooval olevat nuppu SET/CLR või
roolinuppu 9.
Teise variandina võite lehekülje sisu
nullimiseks hoida kolm sekundit all
nuppu SET/CLR või 9.
Eduka nullimisel järel kostab
helisignaal ning kuvatakse alltoodud
vaikimisi kasutatav märk, kuni
tuvastatakse järgmine liiklusmärk või
laaditakse navigatsioonisüsteemi
liiklusmärk.
Teatud juhtudel nullib süsteem
liiklusmärgiabi automaatselt.
Liiklusmärkide nullimine
Hetkel kuvatava liiklusmärgi
nullimisel võib olla mitu põhjust.
Nullimise järel kuvatakse juhi
infokeskuses vaikemärk või
navigatsioonikaardi liiklusmärk.
Liiklusmärkide nullimise põhjused
● Eelmääratud vahemaa läbimine või teatud aja möödumine (sõltub
märgi tüübist).
● Pöörde sooritamine.
● Kaardiandmed puuduvad ja kiirus langeb alla 52 km/h
(asulasse sisenemise
tuvastamine).
● Kaardiandmed on saadaval ning asulasse sisenemine või sealt
väljumine tuvastati
kaardiandmete vahetumise tõttu.
Liiklusmärgi avastamine koos
navigatsioonisüsteemiga
Kui sõidukil on navigatsioonisüsteem, võib hetkel kuvatav liiklusmärk
pärineda optilisest tuvastusest või
kaardiandmetest.
Kui hetkel näidatav liiklusmärk
pärineb kaardiandmetest ja need
muutuvad, kuvatakse uus liiklusmärk.
Selle tulemusel võidakse tuvastada
uus liiklusmärk, kuigi märgist pole
võib-olla veel möödutud.

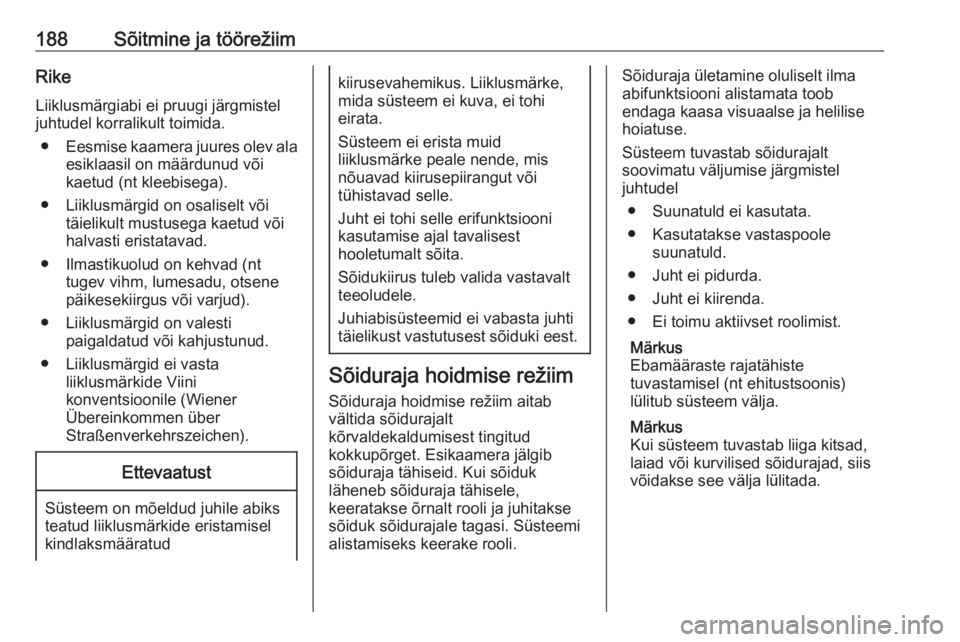

188Sõitmine ja töörežiimRikeLiiklusmärgiabi ei pruugi järgmisteljuhtudel korralikult toimida.
● Eesmise kaamera juures olev ala
esiklaasil on määrdunud või
kaetud (nt kleebisega).
● Liiklusmärgid on osaliselt või täielikult mustusega kaetud või
halvasti eristatavad.
● Ilmastikuolud on kehvad (nt tugev vihm, lumesadu, otsene
päikesekiirgus või varjud).
● Liiklusmärgid on valesti paigaldatud või kahjustunud.
● Liiklusmärgid ei vasta liiklusmärkide Viini
konventsioonile (Wiener
Übereinkommen über
Straßenverkehrszeichen).Ettevaatust
Süsteem on mõeldud juhile abiks
teatud liiklusmärkide eristamisel
kindlaksmääratud
kiirusevahemikus. Liiklusmärke,
mida süsteem ei kuva, ei tohi
eirata.
Süsteem ei erista muid
liiklusmärke peale nende, mis
nõuavad kiirusepiirangut või
tühistavad selle.
Juht ei tohi selle erifunktsiooni
kasutamise ajal tavalisest
hooletumalt sõita.
Sõidukiirus tuleb valida vastavalt
teeoludele.
Juhiabisüsteemid ei vabasta juhti täielikust vastutusest sõiduki eest.
Sõiduraja hoidmise režiim
Sõiduraja hoidmise režiim aitab
vältida sõidurajalt
kõrvaldekaldumisest tingitud
kokkupõrget. Esikaamera jälgib
sõiduraja tähiseid. Kui sõiduk
läheneb sõiduraja tähisele,
keeratakse õrnalt rooli ja juhitakse
sõiduk sõidurajale tagasi. Süsteemi alistamiseks keerake rooli.
Sõiduraja ületamine oluliselt ilma
abifunktsiooni alistamata toob
endaga kaasa visuaalse ja helilise
hoiatuse.
Süsteem tuvastab sõidurajalt
soovimatu väljumise järgmistel
juhtudel
● Suunatuld ei kasutata.
● Kasutatakse vastaspoole suunatuld.
● Juht ei pidurda.
● Juht ei kiirenda.
● Ei toimu aktiivset roolimist.
Märkus
Ebamääraste rajatähiste
tuvastamisel (nt ehitustsoonis)
lülitub süsteem välja.
Märkus
Kui süsteem tuvastab liiga kitsad,
laiad või kurvilised sõidurajad, siis
võidakse see välja lülitada.
