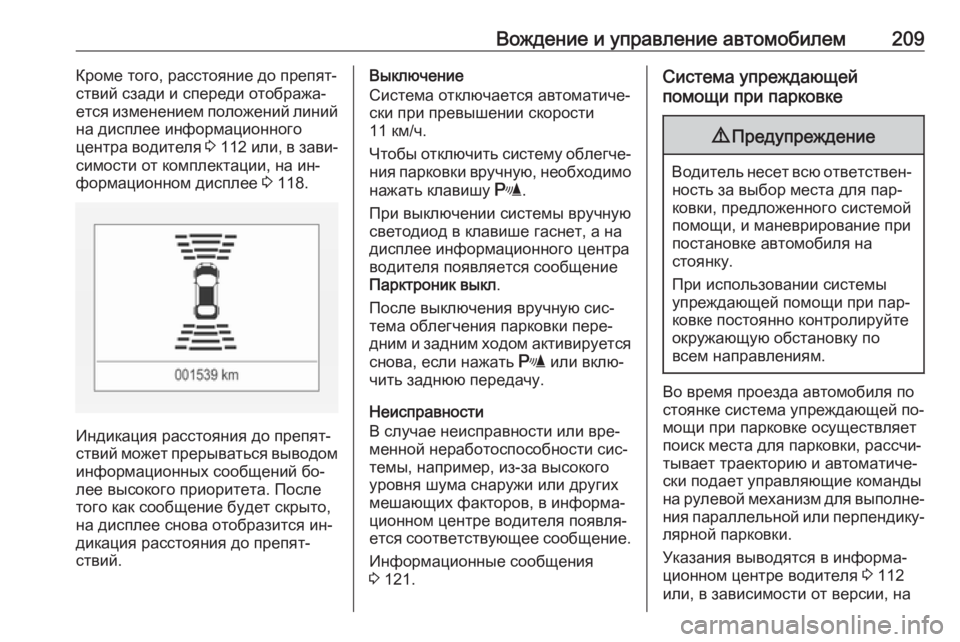

Вождение и управление автомобилем209Кроме того, расстояние до препят‐
ствий сзади и спереди отобража‐ ется изменением положений линий
на дисплее информационного
центра водителя 3 112 или, в зави‐
симости от комплектации, на ин‐ формационном дисплее 3 118.
Индикация расстояния до препят‐
ствий может прерываться выводом информационных сообщений бо‐
лее высокого приоритета. После
того как сообщение будет скрыто,
на дисплее снова отобразится ин‐
дикация расстояния до препят‐
ствий.
Выключение
Система отключается автоматиче‐
ски при превышении скорости
11 км/ч.
Чтобы отключить систему облегче‐
ния парковки вручную, необходимо
нажать клавишу r.
При выключении системы вручную светодиод в клавише гаснет, а на
дисплее информационного центра
водителя появляется сообщение
Парктроник выкл .
После выключения вручную сис‐
тема облегчения парковки пере‐
дним и задним ходом активируется
снова, если нажать r или вклю‐
чить заднюю передачу.
Неисправности
В случае неисправности или вре‐
менной неработоспособности сис‐
темы, например, из-за высокого
уровня шума снаружи или других
мешающих факторов, в информа‐
ционном центре водителя появля‐
ется соответствующее сообщение.
Информационные сообщения
3 121.Система упреждающей
помощи при парковке9 Предупреждение
Водитель несет всю ответствен‐
ность за выбор места для пар‐
ковки, предложенного системой
помощи, и маневрирование при постановке автомобиля на
стоянку.
При использовании системы
упреждающей помощи при пар‐
ковке постоянно контролируйте
окружающую обстановку по
всем направлениям.
Во время проезда автомобиля по
стоянке система упреждающей по‐
мощи при парковке осуществляет
поиск места для парковки, рассчи‐
тывает траекторию и автоматиче‐
ски подает управляющие команды
на рулевой механизм для выполне‐
ния параллельной или перпендику‐ лярной парковки.
Указания выводятся в информа‐
ционном центре водителя 3 112
или, в зависимости от версии, на

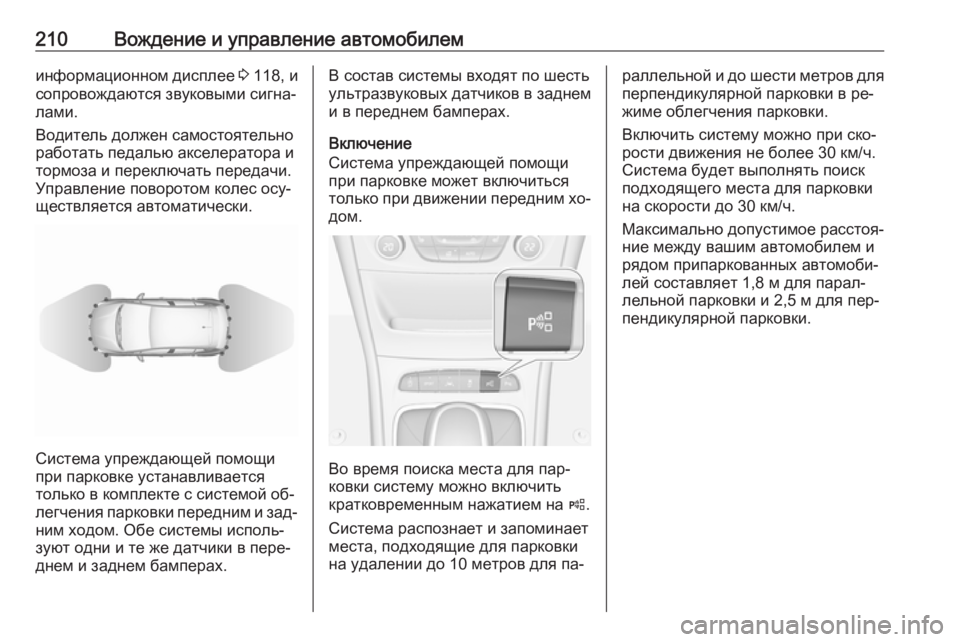

210Вождение и управление автомобилеминформационном дисплее 3 118, и
сопровождаются звуковыми сигна‐
лами.
Водитель должен самостоятельно
работать педалью акселератора и
тормоза и переключать передачи.
Управление поворотом колес осу‐ ществляется автоматически.
Система упреждающей помощи
при парковке устанавливается
только в комплекте с системой об‐
легчения парковки передним и зад‐
ним ходом. Обе системы исполь‐
зуют одни и те же датчики в пере‐
днем и заднем бамперах.
В состав системы входят по шесть
ультразвуковых датчиков в заднем
и в переднем бамперах.
Включение
Система упреждающей помощи
при парковке может включиться
только при движении передним хо‐
дом.
Во время поиска места для пар‐
ковки систему можно включить
кратковременным нажатием на (.
Система распознает и запоминает
места, подходящие для парковки
на удалении до 10 метров для па‐
раллельной и до шести метров для
перпендикулярной парковки в ре‐
жиме облегчения парковки.
Включить систему можно при ско‐
рости движения не более 30 км/ч.
Система будет выполнять поиск
подходящего места для парковки
на скорости до 30 км/ч.
Максимально допустимое расстоя‐
ние между вашим автомобилем и
рядом припаркованных автомоби‐
лей составляет 1,8 м для парал‐
лельной парковки и 2,5 м для пер‐
пендикулярной парковки.

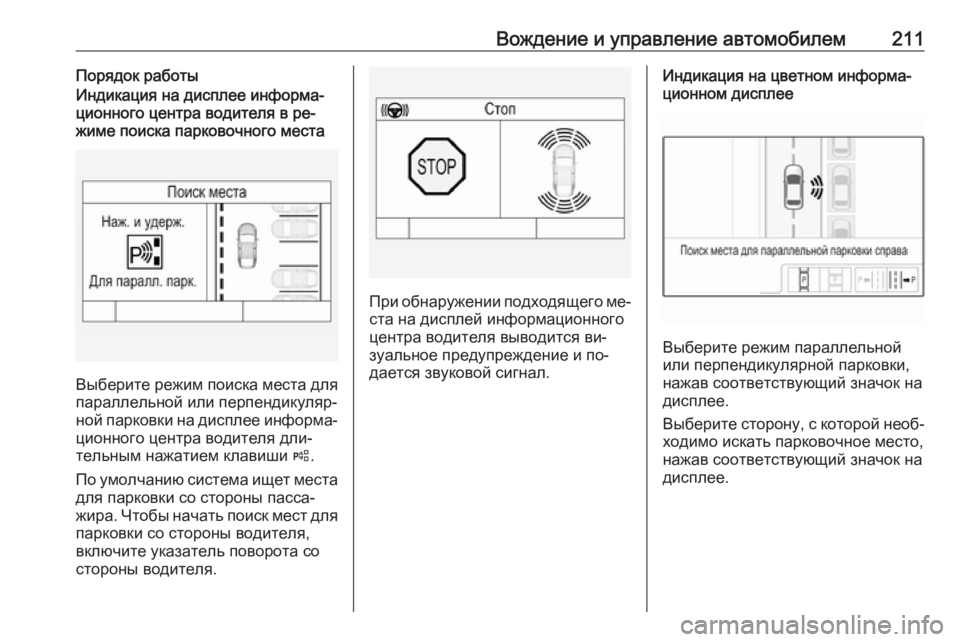

Вождение и управление автомобилем211Порядок работыИндикация на дисплее информа‐
ционного центра водителя в ре‐
жиме поиска парковочного места
Выберите режим поиска места для
параллельной или перпендикуляр‐
ной парковки на дисплее информа‐ ционного центра водителя дли‐
тельным нажатием клавиши (.
По умолчанию система ищет места
для парковки со стороны пасса‐
жира. Чтобы начать поиск мест для
парковки со стороны водителя,
включите указатель поворота со
стороны водителя.
При обнаружении подходящего ме‐
ста на дисплей информационного
центра водителя выводится ви‐
зуальное предупреждение и по‐
дается звуковой сигнал.
Индикация на цветном информа‐
ционном дисплее
Выберите режим параллельной
или перпендикулярной парковки,
нажав соответствующий значок на
дисплее.
Выберите сторону, с которой необ‐
ходимо искать парковочное место,
нажав соответствующий значок на
дисплее.

212Вождение и управление автомобилем

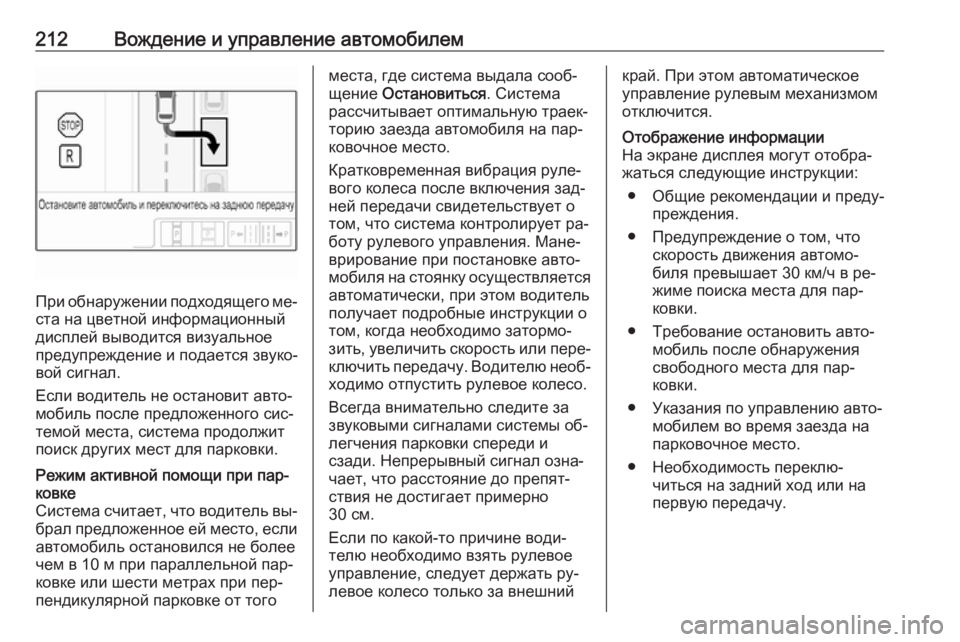

При обнаружении подходящего ме‐
ста на цветной информационный
дисплей выводится визуальное
предупреждение и подается звуко‐
вой сигнал.
Если водитель не остановит авто‐
мобиль после предложенного сис‐ темой места, система продолжит
поиск других мест для парковки.
Режим активной помощи при пар‐
ковке
Система считает, что водитель вы‐ брал предложенное ей место, если
автомобиль остановился не более
чем в 10 м при параллельной пар‐
ковке или шести метрах при пер‐
пендикулярной парковке от тогоместа, где система выдала сооб‐
щение Остановиться . Система
рассчитывает оптимальную траек‐
торию заезда автомобиля на пар‐
ковочное место.
Кратковременная вибрация руле‐ вого колеса после включения зад‐
ней передачи свидетельствует о
том, что система контролирует ра‐
боту рулевого управления. Мане‐
врирование при постановке авто‐
мобиля на стоянку осуществляется
автоматически, при этом водитель
получает подробные инструкции о
том, когда необходимо затормо‐
зить, увеличить скорость или пере‐
ключить передачу. Водителю необ‐
ходимо отпустить рулевое колесо.
Всегда внимательно следите за
звуковыми сигналами системы об‐
легчения парковки спереди и
сзади. Непрерывный сигнал озна‐
чает, что расстояние до препят‐
ствия не достигает примерно
30 см.
Если по какой-то причине води‐
телю необходимо взять рулевое
управление, следует держать ру‐ левое колесо только за внешнийкрай. При этом автоматическое
управление рулевым механизмом
отключится.Отображение информации
На экране дисплея могут отобра‐
жаться следующие инструкции:
● Общие рекомендации и преду‐ преждения.
● Предупреждение о том, что скорость движения автомо‐
биля превышает 30 км/ч в ре‐
жиме поиска места для пар‐
ковки.
● Требование остановить авто‐ мобиль после обнаружения
свободного места для пар‐ ковки.
● Указания по управлению авто‐ мобилем во время заезда на
парковочное место.
● Необходимость переклю‐ читься на задний ход или на
первую передачу.

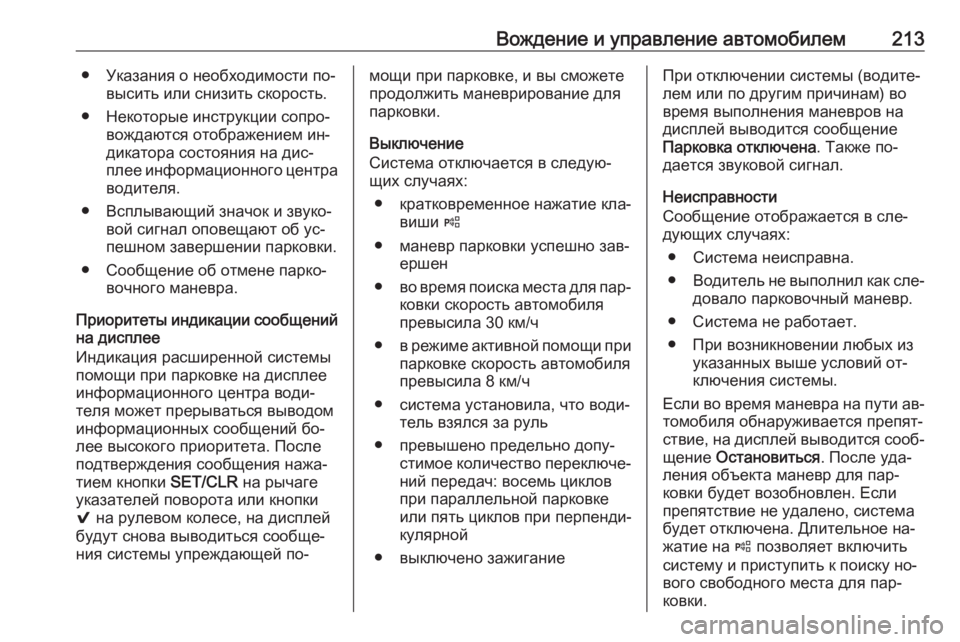

Вождение и управление автомобилем213● Указания о необходимости по‐высить или снизить скорость.
● Некоторые инструкции сопро‐ вождаются отображением ин‐
дикатора состояния на дис‐
плее информационного центра водителя.
● Всплывающий значок и звуко‐ вой сигнал оповещают об ус‐
пешном завершении парковки.
● Сообщение об отмене парко‐ вочного маневра.
Приоритеты индикации сообщений на дисплее
Индикация расширенной системы
помощи при парковке на дисплее
информационного центра води‐
теля может прерываться выводом
информационных сообщений бо‐
лее высокого приоритета. После
подтверждения сообщения нажа‐
тием кнопки SET/CLR на рычаге
указателей поворота или кнопки
9 на рулевом колесе, на дисплей
будут снова выводиться сообще‐
ния системы упреждающей по‐мощи при парковке, и вы сможете
продолжить маневрирование для
парковки.
Выключение
Система отключается в следую‐
щих случаях:
● кратковременное нажатие кла‐ виши (
● маневр парковки успешно зав‐ ершен
● во время поиска места для пар‐
ковки скорость автомобиля
превысила 30 км/ч
● в режиме активной помощи при
парковке скорость автомобиля
превысила 8 км/ч
● система установила, что води‐ тель взялся за руль
● превышено предельно допу‐ стимое количество переключе‐
ний передач: восемь циклов
при параллельной парковке
или пять циклов при перпенди‐
кулярной
● выключено зажиганиеПри отключении системы (водите‐
лем или по другим причинам) во
время выполнения маневров на
дисплей выводится сообщение
Парковка отключена . Также по‐
дается звуковой сигнал.
Неисправности
Сообщение отображается в сле‐
дующих случаях:
● Система неисправна.
● Водитель не выполнил как сле‐
довало парковочный маневр.
● Система не работает.
● При возникновении любых из указанных выше условий от‐
ключения системы.
Если во время маневра на пути ав‐
томобиля обнаруживается препят‐ ствие, на дисплей выводится сооб‐
щение Остановиться . После уда‐
ления объекта маневр для пар‐
ковки будет возобновлен. Если
препятствие не удалено, система
будет отключена. Длительное на‐
жатие на ( позволяет включить
систему и приступить к поиску но‐
вого свободного места для пар‐
ковки.

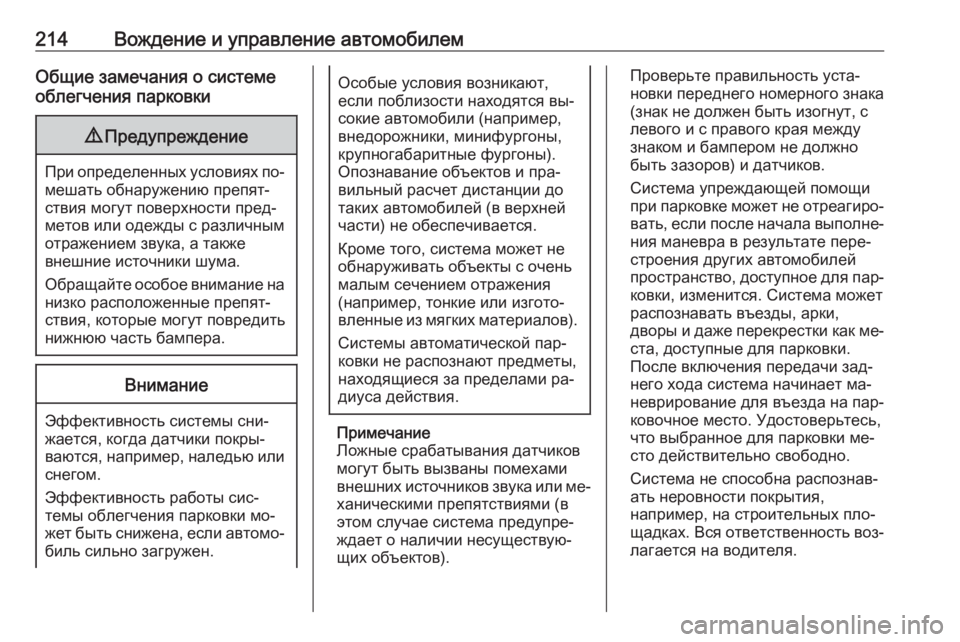

214Вождение и управление автомобилемОбщие замечания о системе
облегчения парковки9 Предупреждение
При определенных условиях по‐
мешать обнаружению препят‐
ствия могут поверхности пред‐
метов или одежды с различным
отражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.
Внимание
Эффективность системы сни‐
жается, когда датчики покры‐
ваются, например, наледью или
снегом.
Эффективность работы сис‐
темы облегчения парковки мо‐
жет быть снижена, если автомо‐
биль сильно загружен.
Особые условия возникают,
если поблизости находятся вы‐
сокие автомобили (например,
внедорожники, минифургоны,
крупногабаритные фургоны).
Опознавание объектов и пра‐
вильный расчет дистанции до
таких автомобилей (в верхней
части) не обеспечивается.
Кроме того, система может не
обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической пар‐
ковки не распознают предметы,
находящиеся за пределами ра‐
диуса действия.
Примечание
Ложные срабатывания датчиков
могут быть вызваны помехами
внешних источников звука или ме‐
ханическими препятствиями (в
этом случае система предупре‐
ждает о наличии несуществую‐
щих объектов).
Проверьте правильность уста‐
новки переднего номерного знака
(знак не должен быть изогнут, с
левого и с правого края между
знаком и бампером не должно
быть зазоров) и датчиков.
Система упреждающей помощи
при парковке может не отреагиро‐
вать, если после начала выполне‐ ния маневра в результате пере‐
строения других автомобилей
пространство, доступное для пар‐
ковки, изменится. Система может
распознавать въезды, арки,
дворы и даже перекрестки как ме‐ ста, доступные для парковки.
После включения передачи зад‐
него хода система начинает ма‐
неврирование для въезда на пар‐
ковочное место. Удостоверьтесь, что выбранное для парковки ме‐
сто действительно свободно.
Система не способна распознав‐
ать неровности покрытия,
например, на строительных пло‐ щадках. Вся ответственность воз‐ лагается на водителя.

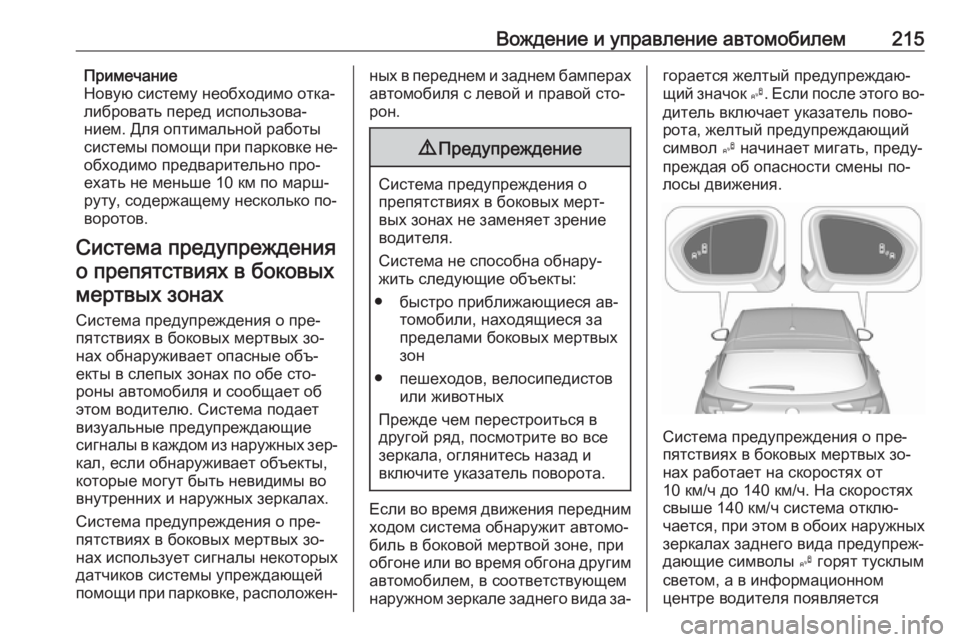

Вождение и управление автомобилем215Примечание
Новую систему необходимо отка‐
либровать перед использова‐
нием. Для оптимальной работы
системы помощи при парковке не‐
обходимо предварительно про‐
ехать не меньше 10 км по марш‐
руту, содержащему несколько по‐
воротов.
Система предупреждения о препятствиях в боковыхмертвых зонах
Система предупреждения о пре‐ пятствиях в боковых мертвых зо‐
нах обнаруживает опасные объ‐
екты в слепых зонах по обе сто‐
роны автомобиля и сообщает об
этом водителю. Система подает
визуальные предупреждающие
сигналы в каждом из наружных зер‐ кал, если обнаруживает объекты,
которые могут быть невидимы во
внутренних и наружных зеркалах.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах использует сигналы некоторых
датчиков системы упреждающей
помощи при парковке, расположен‐ных в переднем и заднем бамперах автомобиля с левой и правой сто‐
рон.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
● быстро приближающиеся ав‐ томобили, находящиеся за
пределами боковых мертвых
зон
● пешеходов, велосипедистов или животных
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Если во время движения передним ходом система обнаружит автомо‐
биль в боковой мертвой зоне, при
обгоне или во время обгона другим автомобилем, в соответствующем
наружном зеркале заднего вида за‐
горается желтый предупреждаю‐
щий значок B. Если после этого во‐
дитель включает указатель пово‐
рота, желтый предупреждающий
символ B начинает мигать, преду‐
преждая об опасности смены по‐
лосы движения.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах работает на скоростях от
10 км/ч до 140 км/ч. На скоростях
свыше 140 км/ч система отклю‐
чается, при этом в обоих наружных зеркалах заднего вида предупреж‐
дающие символы B горят тусклым
светом, а в информационном
центре водителя появляется

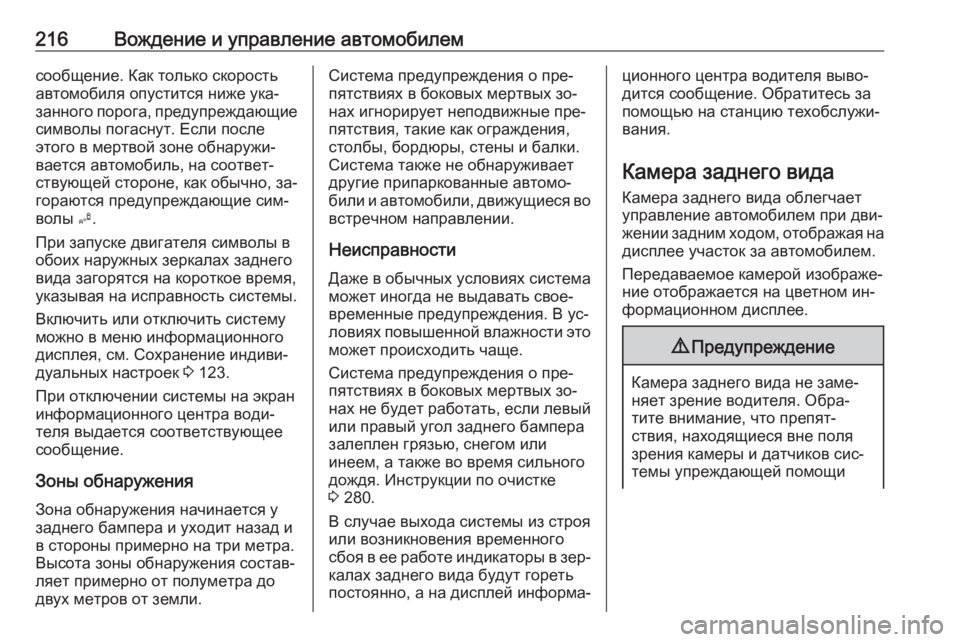

216Вождение и управление автомобилемсообщение. Как только скорость
автомобиля опустится ниже ука‐
занного порога, предупреждающие
символы погаснут. Если после
этого в мертвой зоне обнаружи‐
вается автомобиль, на соответ‐
ствующей стороне, как обычно, за‐
гораются предупреждающие сим‐
волы B.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загорятся на короткое время,
указывая на исправность системы.
Включить или отключить систему
можно в меню информационного
дисплея, см. Сохранение индиви‐
дуальных настроек 3 123.
При отключении системы на экран
информационного центра води‐
теля выдается соответствующее
сообщение.
Зоны обнаружения
Зона обнаружения начинается у
заднего бампера и уходит назад и
в стороны примерно на три метра.
Высота зоны обнаружения состав‐
ляет примерно от полуметра до двух метров от земли.Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах игнорирует неподвижные пре‐
пятствия, такие как ограждения,
столбы, бордюры, стены и балки. Система также не обнаруживает
другие припаркованные автомо‐
били и автомобили, движущиеся во встречном направлении.
Неисправности Даже в обычных условиях система
может иногда не выдавать свое‐
временные предупреждения. В ус‐
ловиях повышенной влажности это
может происходить чаще.
Система предупреждения о пре‐ пятствиях в боковых мертвых зо‐
нах не будет работать, если левый или правый угол заднего бампера
залеплен грязью, снегом или
инеем, а также во время сильного
дождя. Инструкции по очистке
3 280.
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе индикаторы в зер‐
калах заднего вида будут гореть постоянно, а на дисплей информа‐ционного центра водителя выво‐
дится сообщение. Обратитесь за
помощью на станцию техобслужи‐
вания.
Камера заднего вида
Камера заднего вида облегчает
управление автомобилем при дви‐ жении задним ходом, отображая на дисплее участок за автомобилем.
Передаваемое камерой изображе‐
ние отображается на цветном ин‐
формационном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков сис‐
темы упреждающей помощи

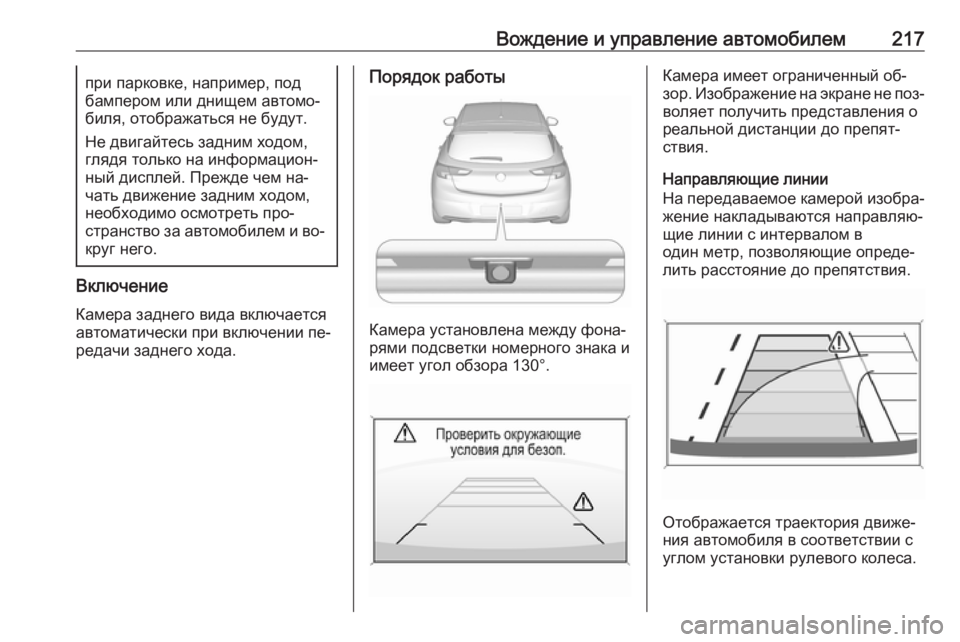

Вождение и управление автомобилем217при парковке, например, под
бампером или днищем автомо‐
биля, отображаться не будут.
Не двигайтесь задним ходом,
глядя только на информацион‐
ный дисплей. Прежде чем на‐
чать движение задним ходом,
необходимо осмотреть про‐
странство за автомобилем и во‐
круг него.
Включение
Камера заднего вида включается автоматически при включении пе‐ редачи заднего хода.
Порядок работы
Камера установлена между фона‐
рями подсветки номерного знака и
имеет угол обзора 130°.
Камера имеет ограниченный об‐
зор. Изображение на экране не поз‐
воляет получить представления о
реальной дистанции до препят‐
ствия.
Направляющие линии
На передаваемое камерой изобра‐ жение накладываются направляю‐
щие линии с интервалом в
один метр, позволяющие опреде‐
лить расстояние до препятствия.
Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.

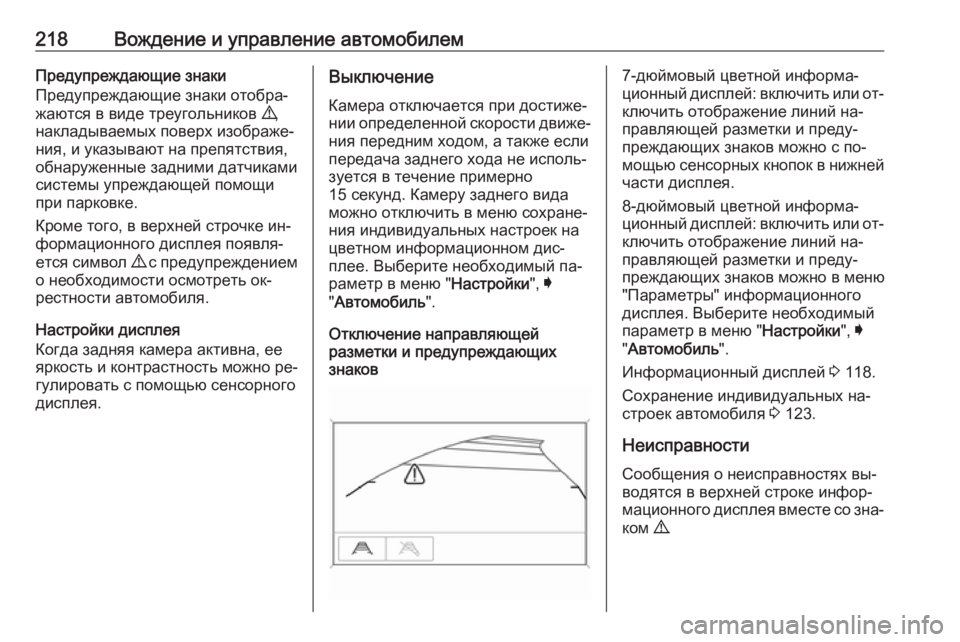

218Вождение и управление автомобилемПредупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Кроме того, в верхней строчке ин‐ формационного дисплея появля‐
ется символ 9 с предупреждением
о необходимости осмотреть ок‐
рестности автомобиля.
Настройки дисплея
Когда задняя камера активна, ее
яркость и контрастность можно ре‐
гулировать с помощью сенсорного
дисплея.Выключение
Камера отключается при достиже‐
нии определенной скорости движе‐
ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
15 секунд. Камеру заднего вида
можно отключить в меню сохране‐
ния индивидуальных настроек на
цветном информационном дис‐
плее. Выберите необходимый па‐
раметр в меню " Настройки", I
" Автомобиль ".
Отключение направляющей
разметки и предупреждающих
знаков7-дюймовый цветной информа‐
ционный дисплей: включить или от‐
ключить отображение линий на‐ правляющей разметки и преду‐
преждающих знаков можно с по‐
мощью сенсорных кнопок в нижней
части дисплея.
8-дюймовый цветной информа‐ ционный дисплей: включить или от‐ ключить отображение линий на‐
правляющей разметки и преду‐ преждающих знаков можно в меню"Параметры" информационного
дисплея. Выберите необходимый параметр в меню " Настройки", I
" Автомобиль ".
Информационный дисплей 3 118.
Сохранение индивидуальных на‐ строек автомобиля 3 123.
Неисправности Сообщения о неисправностях вы‐
водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.
