Page 11 of 333

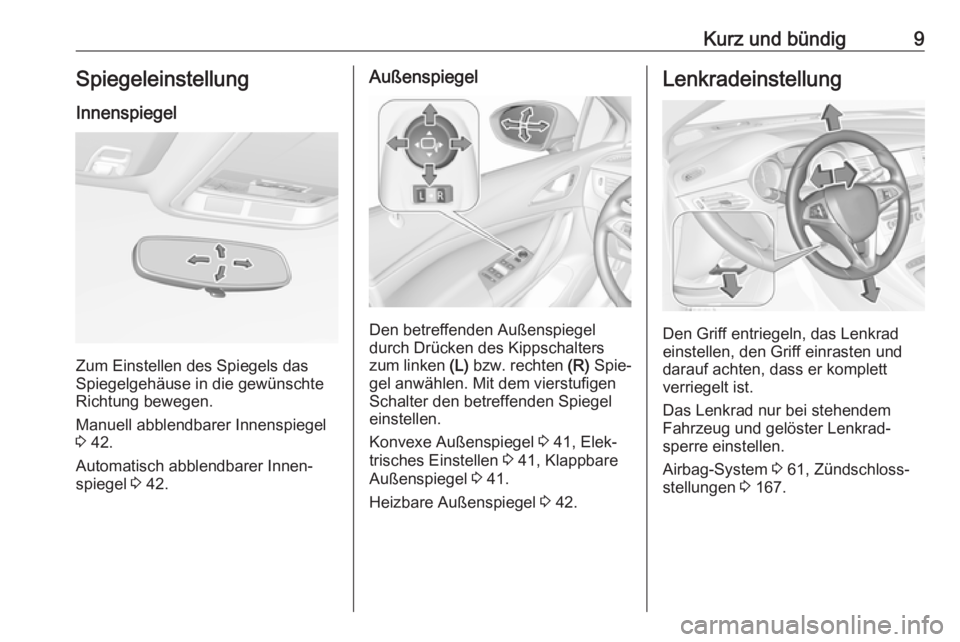

Kurz und bündig9Spiegeleinstellung
Innenspiegel
Zum Einstellen des Spiegels das
Spiegelgehäuse in die gewünschte
Richtung bewegen.
Manuell abblendbarer Innenspiegel
3 42.
Automatisch abblendbarer Innen‐
spiegel 3 42.
Außenspiegel
Den betreffenden Außenspiegel
durch Drücken des Kippschalters
zum linken (L) bzw. rechten (R) Spie‐
gel anwählen. Mit dem vierstufigen
Schalter den betreffenden Spiegel
einstellen.
Konvexe Außenspiegel 3 41, Elek‐
trisches Einstellen 3 41, Klappbare
Außenspiegel 3 41.
Heizbare Außenspiegel 3 42.
Lenkradeinstellung
Den Griff entriegeln, das Lenkrad
einstellen, den Griff einrasten und
darauf achten, dass er komplett
verriegelt ist.
Das Lenkrad nur bei stehendem
Fahrzeug und gelöster Lenkrad‐
sperre einstellen.
Airbag-System 3 61, Zündschloss‐
stellungen 3 167.
Page 12 of 333

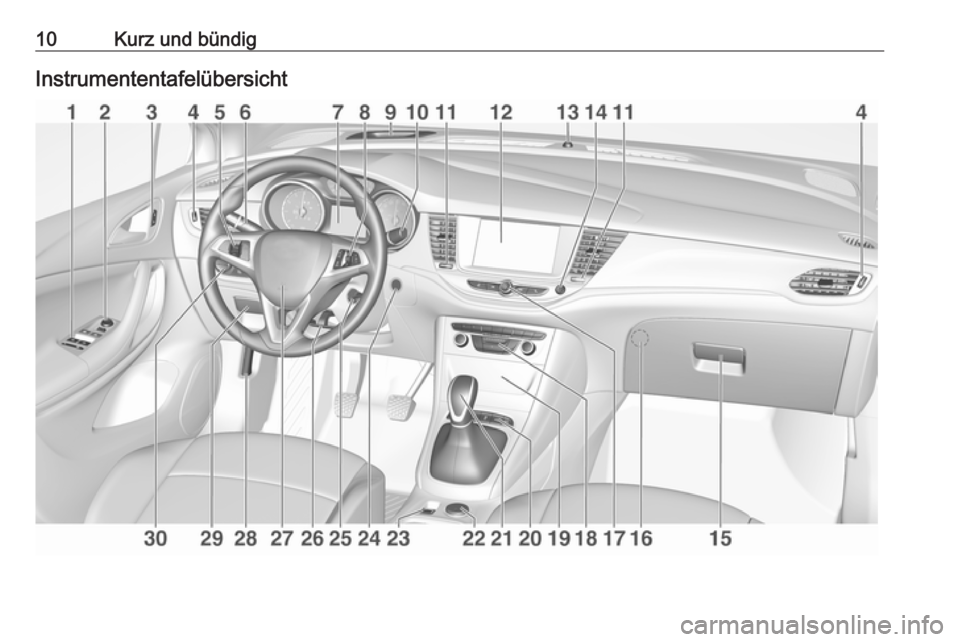

10Kurz und bündigInstrumententafelübersicht

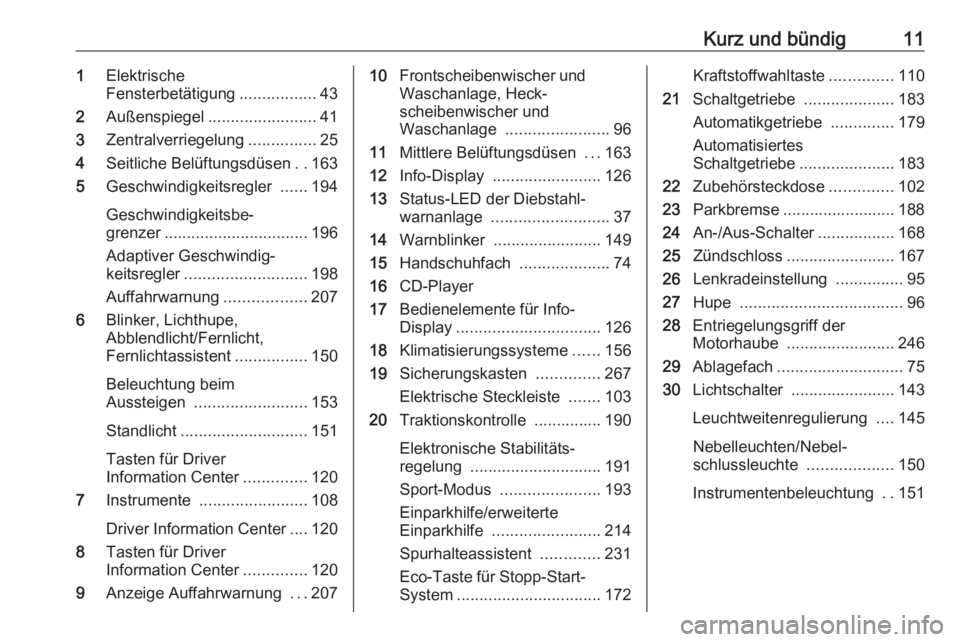

Page 13 of 333
Kurz und bündig111Elektrische
Fensterbetätigung .................43
2 Außenspiegel ........................ 41
3 Zentralverriegelung ...............25
4 Seitliche Belüftungsdüsen ..163
5 Geschwindigkeitsregler ......194
Geschwindigkeitsbe‐
grenzer ................................ 196
Adaptiver Geschwindig‐
keitsregler ........................... 198
Auffahrwarnung ..................207
6 Blinker, Lichthupe,
Abblendlicht/Fernlicht,
Fernlichtassistent ................150
Beleuchtung beim
Aussteigen ......................... 153
Standlicht ............................ 151
Tasten für Driver
Information Center ..............120
7 Instrumente ........................ 108
Driver Information Center .... 120
8 Tasten für Driver
Information Center ..............120
9 Anzeige Auffahrwarnung ...20710 Frontscheibenwischer und
Waschanlage, Heck‐
scheibenwischer und
Waschanlage ....................... 96
11 Mittlere Belüftungsdüsen ...163
12 Info-Display ........................ 126
13 Status-LED der Diebstahl‐
warnanlage .......................... 37
14 Warnblinker ........................ 149
15 Handschuhfach ....................74
16 CD-Player
17 Bedienelemente für Info-
Display ................................ 126
18 Klimatisierungssysteme ......156
19 Sicherungskasten ..............267
Elektrische Steckleiste .......103
20 Traktionskontrolle ............... 190
Elektronische Stabilitäts‐
regelung ............................. 191
Sport-Modus ...................... 193
Einparkhilfe/erweiterte
Einparkhilfe ........................ 214
Spurhalteassistent .............231
Eco-Taste für Stopp-Start-
System ................................ 172Kraftstoffwahltaste..............110
21 Schaltgetriebe ....................183
Automatikgetriebe ..............179
Automatisiertes
Schaltgetriebe .....................183
22 Zubehörsteckdose ..............102
23 Parkbremse ......................... 188
24 An-/Aus-Schalter .................168
25 Zündschloss ........................ 167
26 Lenkradeinstellung ...............95
27 Hupe .................................... 96
28 Entriegelungsgriff der
Motorhaube ........................ 246
29 Ablagefach ............................ 75
30 Lichtschalter ....................... 143
Leuchtweitenregulierung ....145
Nebelleuchten/Nebel‐
schlussleuchte ...................150
Instrumentenbeleuchtung ..151
Page 14 of 333

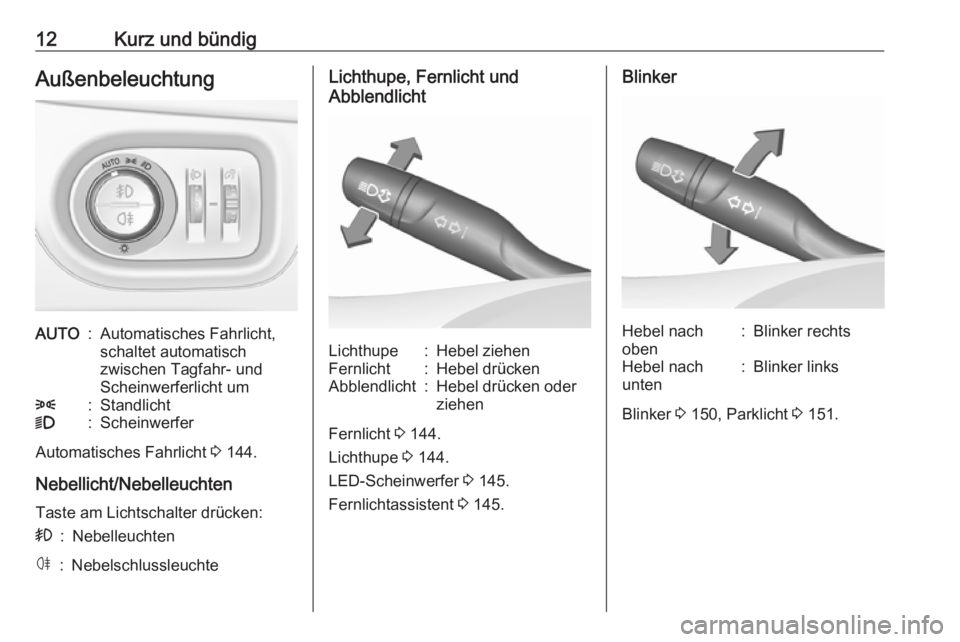

12Kurz und bündigAußenbeleuchtungAUTO:Automatisches Fahrlicht,
schaltet automatisch
zwischen Tagfahr- und
Scheinwerferlicht um8:Standlicht9:Scheinwerfer
Automatisches Fahrlicht 3 144.
Nebellicht/Nebelleuchten
Taste am Lichtschalter drücken:
>:Nebelleuchtenø:NebelschlussleuchteLichthupe, Fernlicht und
AbblendlichtLichthupe:Hebel ziehenFernlicht:Hebel drückenAbblendlicht:Hebel drücken oder
ziehen
Fernlicht 3 144.
Lichthupe 3 144.
LED-Scheinwerfer 3 145.
Fernlichtassistent 3 145.
BlinkerHebel nach
oben:Blinker rechtsHebel nach
unten:Blinker links
Blinker 3 150, Parklicht 3 151.

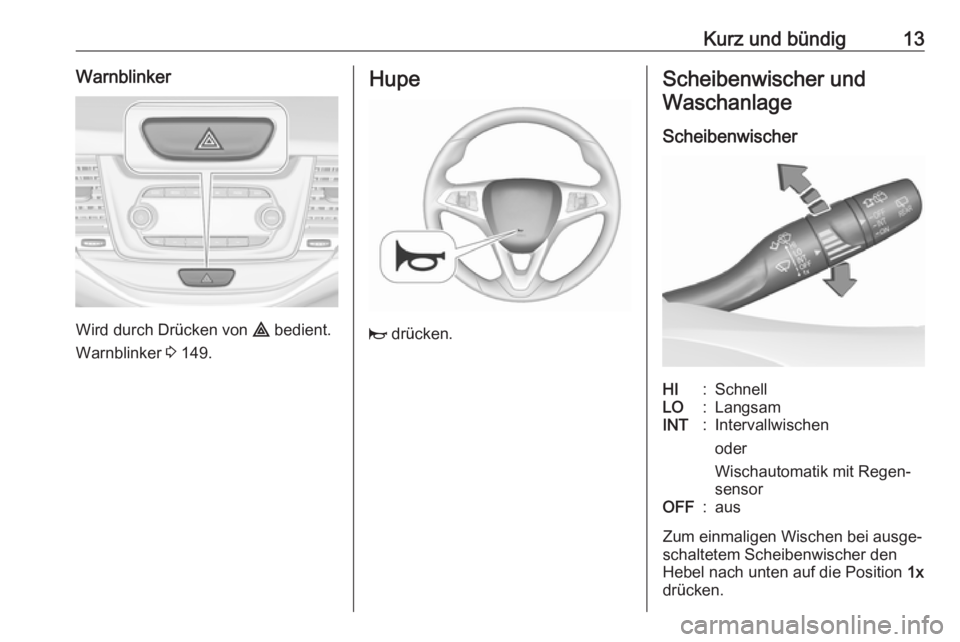

Page 15 of 333
Kurz und bündig13Warnblinker
Wird durch Drücken von ¨ bedient.
Warnblinker 3 149.
Hupe
j drücken.
Scheibenwischer und
Waschanlage
ScheibenwischerHI:SchnellLO:LangsamINT:Intervallwischen
oder
Wischautomatik mit Regen‐
sensorOFF:aus
Zum einmaligen Wischen bei ausge‐ schaltetem Scheibenwischer den
Hebel nach unten auf die Position 1x
drücken.
Page 16 of 333

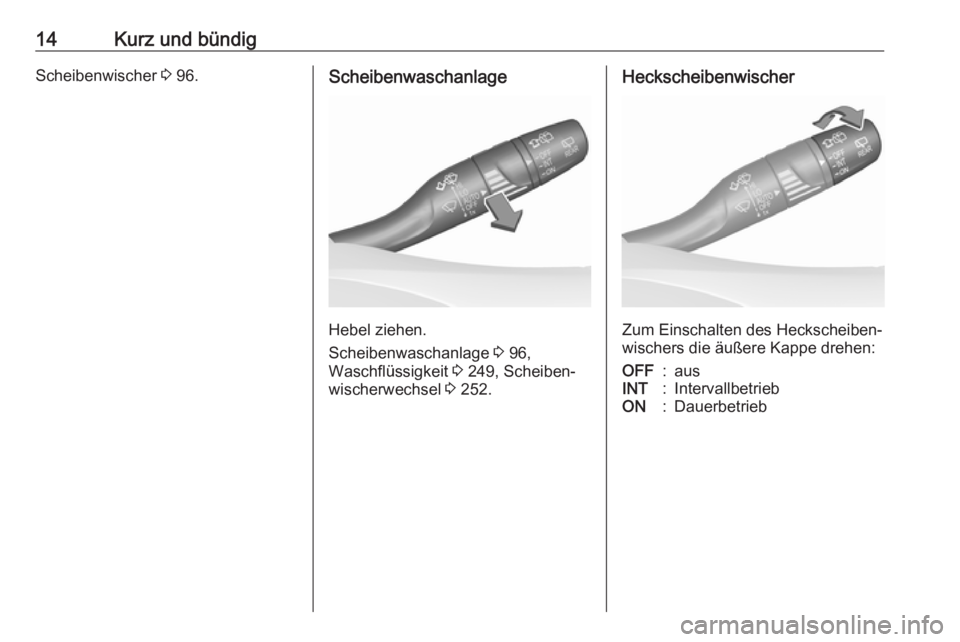

14Kurz und bündigScheibenwischer 3 96.Scheibenwaschanlage
Hebel ziehen.
Scheibenwaschanlage 3 96,
Waschflüssigkeit 3 249, Scheiben‐
wischerwechsel 3 252.
Heckscheibenwischer
Zum Einschalten des Heckscheiben‐
wischers die äußere Kappe drehen:
OFF:ausINT:IntervallbetriebON:Dauerbetrieb
Page 17 of 333

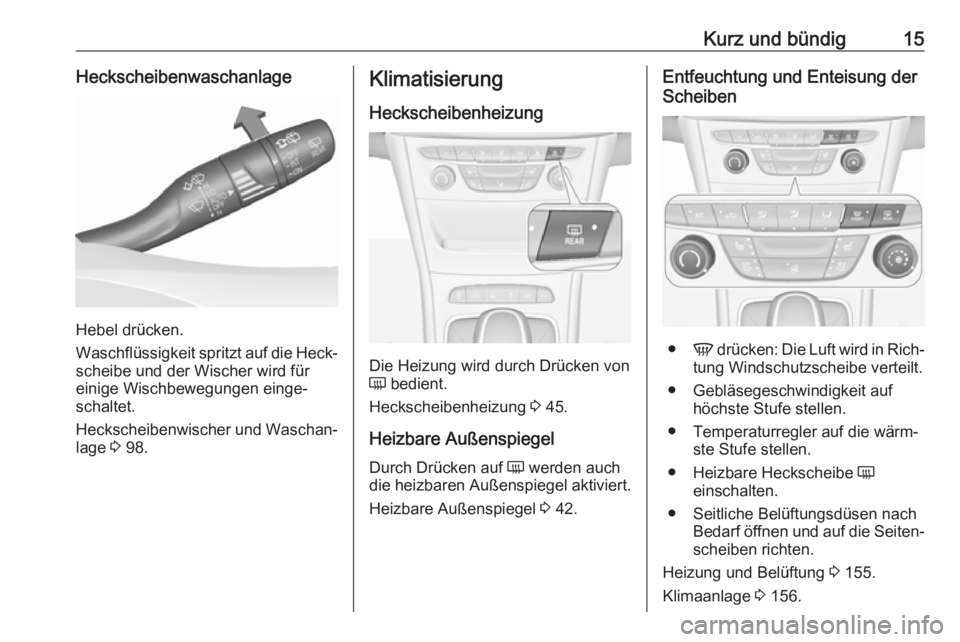

Kurz und bündig15Heckscheibenwaschanlage
Hebel drücken.
Waschflüssigkeit spritzt auf die Heck‐
scheibe und der Wischer wird für
einige Wischbewegungen einge‐ schaltet.
Heckscheibenwischer und Waschan‐ lage 3 98.
Klimatisierung
Heckscheibenheizung
Die Heizung wird durch Drücken von
Ü bedient.
Heckscheibenheizung 3 45.
Heizbare Außenspiegel
Durch Drücken auf Ü werden auch
die heizbaren Außenspiegel aktiviert.
Heizbare Außenspiegel 3 42.
Entfeuchtung und Enteisung der
Scheiben
● V drücken: Die Luft wird in Rich‐
tung Windschutzscheibe verteilt.
● Gebläsegeschwindigkeit auf höchste Stufe stellen.
● Temperaturregler auf die wärm‐ ste Stufe stellen.
● Heizbare Heckscheibe Ü
einschalten.
● Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Heizung und Belüftung 3 155.
Klimaanlage 3 156.
Page 18 of 333

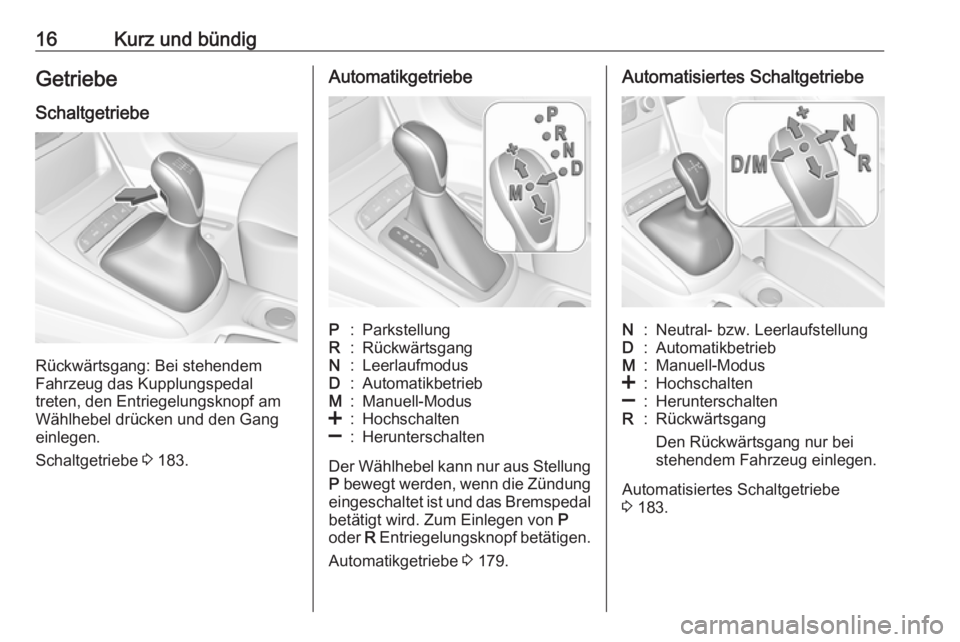

16Kurz und bündigGetriebe
Schaltgetriebe
Rückwärtsgang: Bei stehendem
Fahrzeug das Kupplungspedal
treten, den Entriegelungsknopf am Wählhebel drücken und den Gang
einlegen.
Schaltgetriebe 3 183.
AutomatikgetriebeP:ParkstellungR:RückwärtsgangN:LeerlaufmodusD:AutomatikbetriebM:Manuell-Modus<:Hochschalten]:Herunterschalten
Der Wählhebel kann nur aus Stellung
P bewegt werden, wenn die Zündung
eingeschaltet ist und das Bremspedal
betätigt wird. Zum Einlegen von P
oder R Entriegelungsknopf betätigen.
Automatikgetriebe 3 179.
Automatisiertes SchaltgetriebeN:Neutral- bzw. LeerlaufstellungD:AutomatikbetriebM:Manuell-Modus<:Hochschalten]:HerunterschaltenR:Rückwärtsgang
Den Rückwärtsgang nur bei
stehendem Fahrzeug einlegen.
Automatisiertes Schaltgetriebe
3 183.
Page 19 of 333

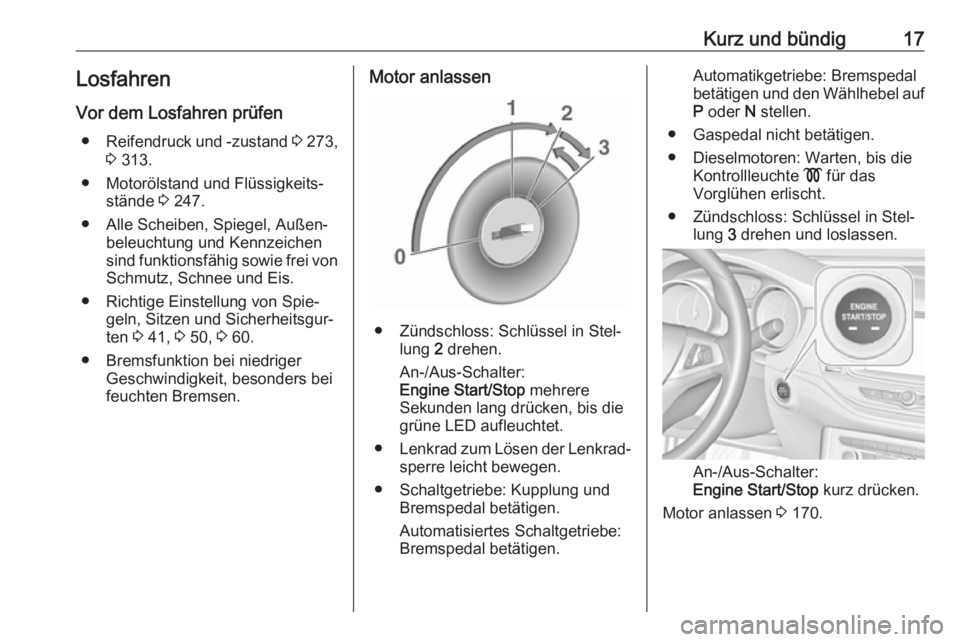

Kurz und bündig17LosfahrenVor dem Losfahren prüfen ● Reifendruck und -zustand 3 273,
3 313.
● Motorölstand und Flüssigkeits‐ stände 3 247.
● Alle Scheiben, Spiegel, Außen‐ beleuchtung und Kennzeichen
sind funktionsfähig sowie frei von Schmutz, Schnee und Eis.
● Richtige Einstellung von Spie‐ geln, Sitzen und Sicherheitsgur‐
ten 3 41, 3 50, 3 60.
● Bremsfunktion bei niedriger Geschwindigkeit, besonders bei
feuchten Bremsen.Motor anlassen
● Zündschloss: Schlüssel in Stel‐ lung 2 drehen.
An-/Aus-Schalter:
Engine Start/Stop mehrere
Sekunden lang drücken, bis die
grüne LED aufleuchtet.
● Lenkrad zum Lösen der Lenkrad‐
sperre leicht bewegen.
● Schaltgetriebe: Kupplung und Bremspedal betätigen.
Automatisiertes Schaltgetriebe:
Bremspedal betätigen.
Automatikgetriebe: Bremspedal
betätigen und den Wählhebel auf
P oder N stellen.
● Gaspedal nicht betätigen.
● Dieselmotoren: Warten, bis die Kontrollleuchte ! für das
Vorglühen erlischt.
● Zündschloss: Schlüssel in Stel‐ lung 3 drehen und loslassen.
An-/Aus-Schalter:
Engine Start/Stop kurz drücken.
Motor anlassen 3 170.
Page 20 of 333

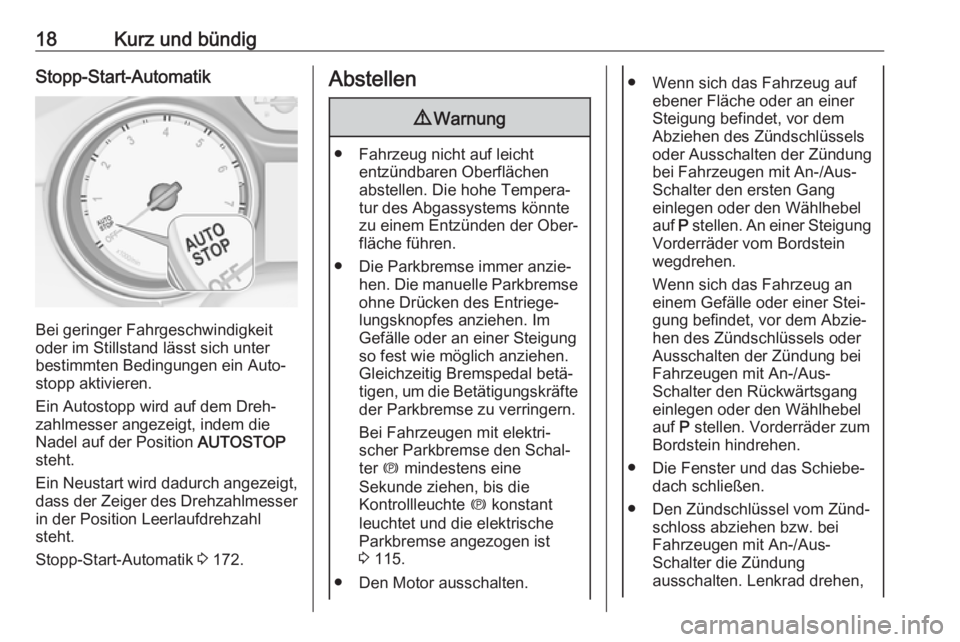

18Kurz und bündigStopp-Start-Automatik
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich unter
bestimmten Bedingungen ein Auto‐
stopp aktivieren.
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die
Nadel auf der Position AUTOSTOP
steht.
Ein Neustart wird dadurch angezeigt,
dass der Zeiger des Drehzahlmesser
in der Position Leerlaufdrehzahl
steht.
Stopp-Start-Automatik 3 172.
Abstellen9 Warnung
● Fahrzeug nicht auf leicht
entzündbaren Oberflächen
abstellen. Die hohe Tempera‐
tur des Abgassystems könnte
zu einem Entzünden der Ober‐
fläche führen.
● Die Parkbremse immer anzie‐ hen. Die manuelle Parkbremse
ohne Drücken des Entriege‐
lungsknopfes anziehen. Im
Gefälle oder an einer Steigung
so fest wie möglich anziehen.
Gleichzeitig Bremspedal betä‐
tigen, um die Betätigungskräfte der Parkbremse zu verringern.
Bei Fahrzeugen mit elektri‐
scher Parkbremse den Schal‐
ter m mindestens eine
Sekunde ziehen, bis die
Kontrollleuchte m konstant
leuchtet und die elektrische
Parkbremse angezogen ist
3 115.
● Den Motor ausschalten.
● Wenn sich das Fahrzeug auf ebener Fläche oder an einer
Steigung befindet, vor dem
Abziehen des Zündschlüssels
oder Ausschalten der Zündung
bei Fahrzeugen mit An-/Aus-
Schalter den ersten Gang
einlegen oder den Wählhebel
auf P stellen. An einer Steigung
Vorderräder vom Bordstein
wegdrehen.
Wenn sich das Fahrzeug an
einem Gefälle oder einer Stei‐
gung befindet, vor dem Abzie‐
hen des Zündschlüssels oder
Ausschalten der Zündung bei
Fahrzeugen mit An-/Aus-
Schalter den Rückwärtsgang
einlegen oder den Wählhebel
auf P stellen. Vorderräder zum
Bordstein hindrehen.
● Die Fenster und das Schiebe‐ dach schließen.
● Den Zündschlüssel vom Zünd‐ schloss abziehen bzw. bei
Fahrzeugen mit An-/Aus-
Schalter die Zündung
ausschalten. Lenkrad drehen,
