Page 21 of 333

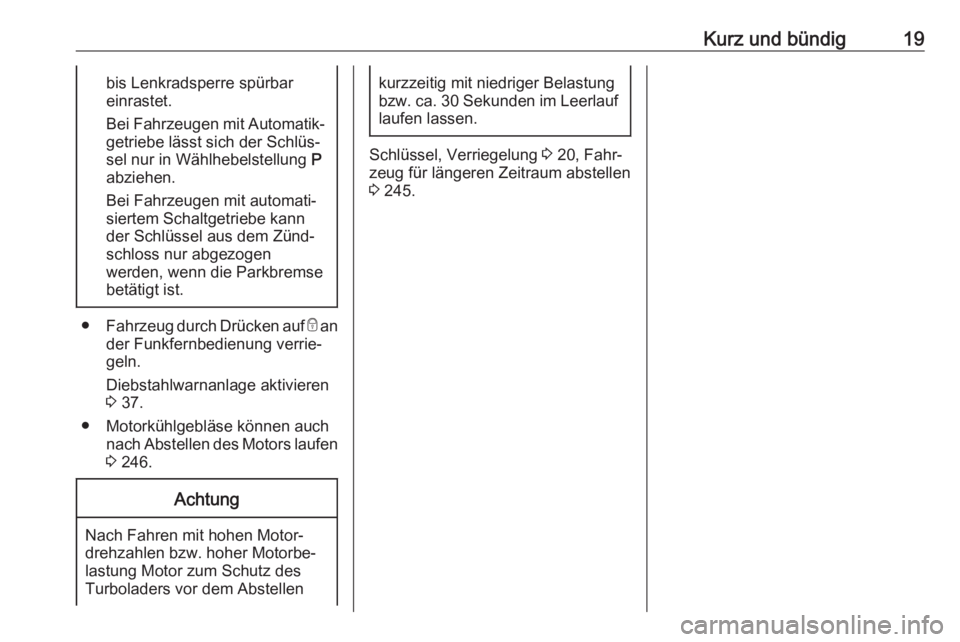

Kurz und bündig19bis Lenkradsperre spürbar
einrastet.
Bei Fahrzeugen mit Automatik‐ getriebe lässt sich der Schlüs‐
sel nur in Wählhebelstellung P
abziehen.
Bei Fahrzeugen mit automati‐
siertem Schaltgetriebe kann
der Schlüssel aus dem Zünd‐
schloss nur abgezogen
werden, wenn die Parkbremse
betätigt ist.
● Fahrzeug durch Drücken auf e an
der Funkfernbedienung verrie‐
geln.
Diebstahlwarnanlage aktivieren
3 37.
● Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 246.
Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.
Schlüssel, Verriegelung 3 20, Fahr‐
zeug für längeren Zeitraum abstellen
3 245.
Page 22 of 333

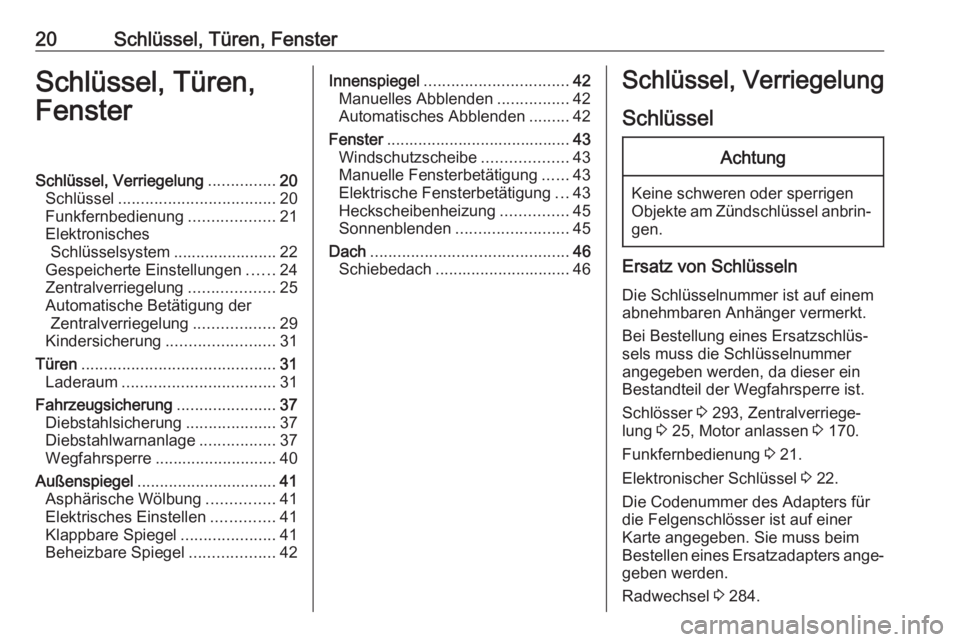

20Schlüssel, Türen, FensterSchlüssel, Türen,
FensterSchlüssel, Verriegelung ...............20
Schlüssel ................................... 20
Funkfernbedienung ...................21
Elektronisches Schlüsselsystem ....................... 22
Gespeicherte Einstellungen ......24
Zentralverriegelung ...................25
Automatische Betätigung der Zentralverriegelung ..................29
Kindersicherung ........................31
Türen ........................................... 31
Laderaum .................................. 31
Fahrzeugsicherung ......................37
Diebstahlsicherung ....................37
Diebstahlwarnanlage .................37
Wegfahrsperre ........................... 40
Außenspiegel ............................... 41
Asphärische Wölbung ...............41
Elektrisches Einstellen ..............41
Klappbare Spiegel .....................41
Beheizbare Spiegel ...................42Innenspiegel ................................ 42
Manuelles Abblenden ................42
Automatisches Abblenden .........42
Fenster ......................................... 43
Windschutzscheibe ...................43
Manuelle Fensterbetätigung ......43
Elektrische Fensterbetätigung ...43
Heckscheibenheizung ...............45
Sonnenblenden ......................... 45
Dach ............................................ 46
Schiebedach .............................. 46Schlüssel, Verriegelung
SchlüsselAchtung
Keine schweren oder sperrigen
Objekte am Zündschlüssel anbrin‐ gen.
Ersatz von Schlüsseln
Die Schlüsselnummer ist auf einem
abnehmbaren Anhänger vermerkt.
Bei Bestellung eines Ersatzschlüs‐
sels muss die Schlüsselnummer angegeben werden, da dieser ein
Bestandteil der Wegfahrsperre ist.
Schlösser 3 293, Zentralverriege‐
lung 3 25, Motor anlassen 3 170.
Funkfernbedienung 3 21.
Elektronischer Schlüssel 3 22.
Die Codenummer des Adapters für
die Felgenschlösser ist auf einer
Karte angegeben. Sie muss beim
Bestellen eines Ersatzadapters ange‐
geben werden.
Radwechsel 3 284.
Page 23 of 333

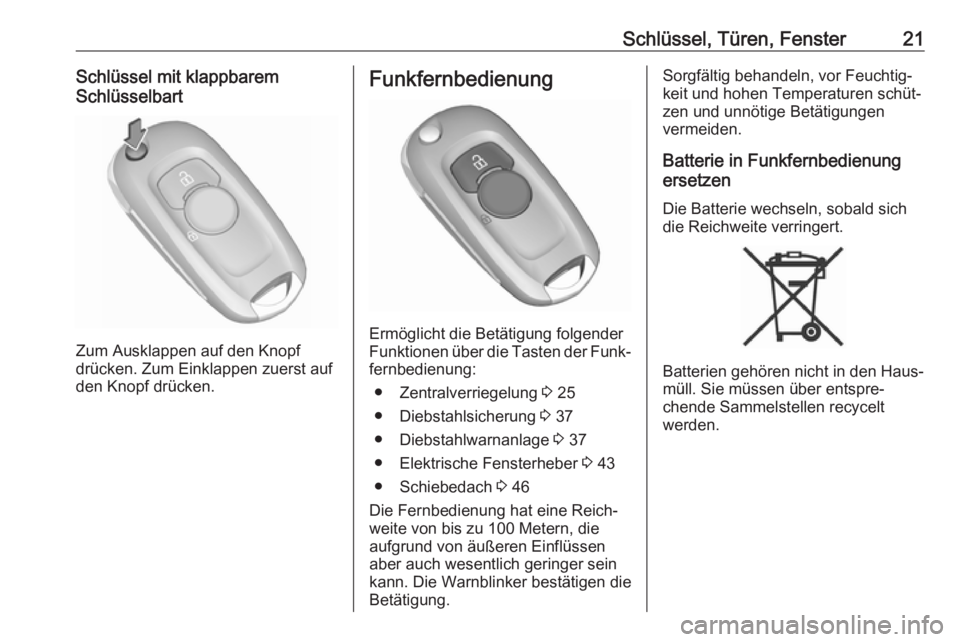

Schlüssel, Türen, Fenster21Schlüssel mit klappbarem
Schlüsselbart
Zum Ausklappen auf den Knopf
drücken. Zum Einklappen zuerst auf
den Knopf drücken.
Funkfernbedienung
Ermöglicht die Betätigung folgender
Funktionen über die Tasten der Funk‐ fernbedienung:
● Zentralverriegelung 3 25
● Diebstahlsicherung 3 37
● Diebstahlwarnanlage 3 37
● Elektrische Fensterheber 3 43
● Schiebedach 3 46
Die Fernbedienung hat eine Reich‐ weite von bis zu 100 Metern, die
aufgrund von äußeren Einflüssen
aber auch wesentlich geringer sein
kann. Die Warnblinker bestätigen die
Betätigung.
Sorgfältig behandeln, vor Feuchtig‐
keit und hohen Temperaturen schüt‐
zen und unnötige Betätigungen
vermeiden.
Batterie in Funkfernbedienung
ersetzen
Die Batterie wechseln, sobald sich
die Reichweite verringert.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt
werden.
Page 24 of 333

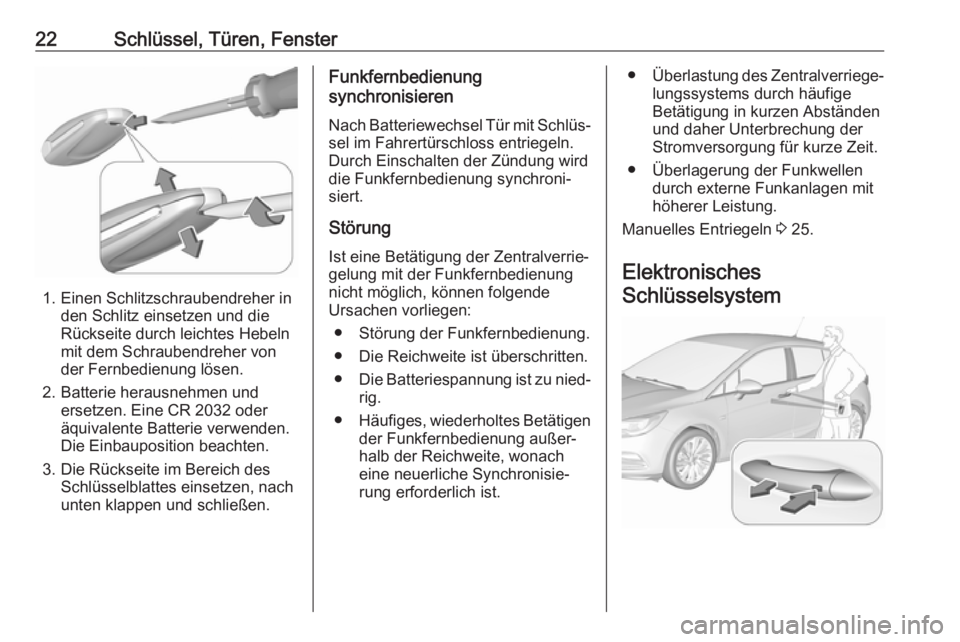

22Schlüssel, Türen, Fenster
1. Einen Schlitzschraubendreher inden Schlitz einsetzen und die
Rückseite durch leichtes Hebeln
mit dem Schraubendreher von
der Fernbedienung lösen.
2. Batterie herausnehmen und ersetzen. Eine CR 2032 oder
äquivalente Batterie verwenden.
Die Einbauposition beachten.
3. Die Rückseite im Bereich des Schlüsselblattes einsetzen, nach
unten klappen und schließen.
Funkfernbedienung
synchronisieren
Nach Batteriewechsel Tür mit Schlüs‐
sel im Fahrertürschloss entriegeln.
Durch Einschalten der Zündung wird
die Funkfernbedienung synchroni‐
siert.
StörungIst eine Betätigung der Zentralverrie‐
gelung mit der Funkfernbedienung
nicht möglich, können folgende
Ursachen vorliegen:
● Störung der Funkfernbedienung.
● Die Reichweite ist überschritten.
● Die Batteriespannung ist zu nied‐
rig.
● Häufiges, wiederholtes Betätigen
der Funkfernbedienung außer‐
halb der Reichweite, wonach
eine neuerliche Synchronisie‐
rung erforderlich ist.● Überlastung des Zentralverriege‐
lungssystems durch häufige
Betätigung in kurzen Abständen
und daher Unterbrechung der
Stromversorgung für kurze Zeit.
● Überlagerung der Funkwellen durch externe Funkanlagen mit
höherer Leistung.
Manuelles Entriegeln 3 25.
Elektronisches Schlüsselsystem
Page 25 of 333

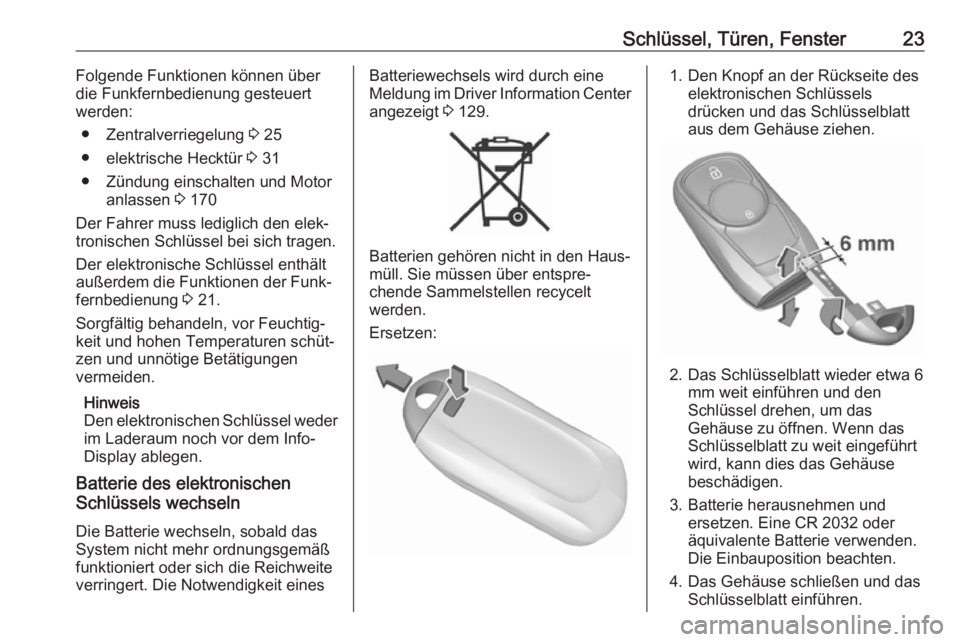

Schlüssel, Türen, Fenster23Folgende Funktionen können über
die Funkfernbedienung gesteuert
werden:
● Zentralverriegelung 3 25
● elektrische Hecktür 3 31
● Zündung einschalten und Motor anlassen 3 170
Der Fahrer muss lediglich den elek‐
tronischen Schlüssel bei sich tragen.
Der elektronische Schlüssel enthält
außerdem die Funktionen der Funk‐ fernbedienung 3 21.
Sorgfältig behandeln, vor Feuchtig‐
keit und hohen Temperaturen schüt‐
zen und unnötige Betätigungen
vermeiden.
Hinweis
Den elektronischen Schlüssel weder
im Laderaum noch vor dem Info-
Display ablegen.
Batterie des elektronischen
Schlüssels wechseln
Die Batterie wechseln, sobald das
System nicht mehr ordnungsgemäß
funktioniert oder sich die Reichweite
verringert. Die Notwendigkeit einesBatteriewechsels wird durch eine
Meldung im Driver Information Center angezeigt 3 129.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt
werden.
Ersetzen:
1. Den Knopf an der Rückseite des elektronischen Schlüssels
drücken und das Schlüsselblatt
aus dem Gehäuse ziehen.
2. Das Schlüsselblatt wieder etwa 6 mm weit einführen und den
Schlüssel drehen, um das
Gehäuse zu öffnen. Wenn das
Schlüsselblatt zu weit eingeführt
wird, kann dies das Gehäuse
beschädigen.
3. Batterie herausnehmen und ersetzen. Eine CR 2032 oder
äquivalente Batterie verwenden.
Die Einbauposition beachten.
4. Das Gehäuse schließen und das Schlüsselblatt einführen.

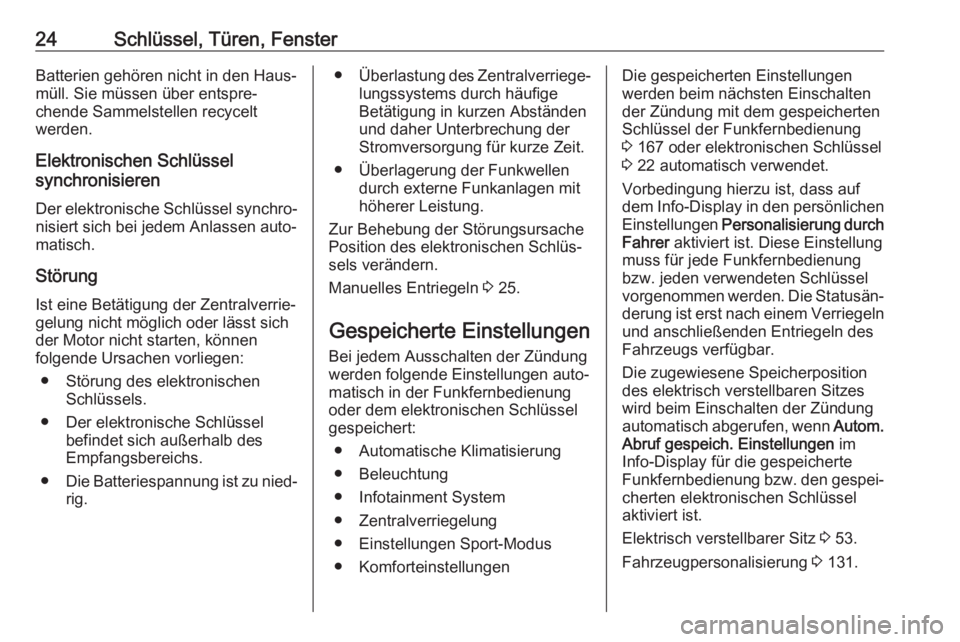

Page 26 of 333
24Schlüssel, Türen, FensterBatterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt
werden.
Elektronischen Schlüssel
synchronisieren
Der elektronische Schlüssel synchro‐
nisiert sich bei jedem Anlassen auto‐
matisch.
Störung Ist eine Betätigung der Zentralverrie‐
gelung nicht möglich oder lässt sich
der Motor nicht starten, können
folgende Ursachen vorliegen:
● Störung des elektronischen Schlüssels.
● Der elektronische Schlüssel befindet sich außerhalb des
Empfangsbereichs.
● Die Batteriespannung ist zu nied‐
rig.● Überlastung des Zentralverriege‐
lungssystems durch häufige
Betätigung in kurzen Abständen
und daher Unterbrechung der
Stromversorgung für kurze Zeit.
● Überlagerung der Funkwellen durch externe Funkanlagen mit
höherer Leistung.
Zur Behebung der Störungsursache
Position des elektronischen Schlüs‐
sels verändern.
Manuelles Entriegeln 3 25.
Gespeicherte Einstellungen
Bei jedem Ausschalten der Zündung
werden folgende Einstellungen auto‐
matisch in der Funkfernbedienung
oder dem elektronischen Schlüssel
gespeichert:
● Automatische Klimatisierung● Beleuchtung
● Infotainment System
● Zentralverriegelung
● Einstellungen Sport-Modus
● KomforteinstellungenDie gespeicherten Einstellungen
werden beim nächsten Einschalten
der Zündung mit dem gespeicherten
Schlüssel der Funkfernbedienung
3 167 oder elektronischen Schlüssel
3 22 automatisch verwendet.
Vorbedingung hierzu ist, dass auf
dem Info-Display in den persönlichen
Einstellungen Personalisierung durch
Fahrer aktiviert ist. Diese Einstellung
muss für jede Funkfernbedienung
bzw. jeden verwendeten Schlüssel
vorgenommen werden. Die Statusän‐
derung ist erst nach einem Verriegeln und anschließenden Entriegeln des
Fahrzeugs verfügbar.
Die zugewiesene Speicherposition
des elektrisch verstellbaren Sitzes
wird beim Einschalten der Zündung
automatisch abgerufen, wenn Autom.
Abruf gespeich. Einstellungen im
Info-Display für die gespeicherte
Funkfernbedienung bzw. den gespei‐ cherten elektronischen Schlüssel
aktiviert ist.
Elektrisch verstellbarer Sitz 3 53.
Fahrzeugpersonalisierung 3 131.
Page 27 of 333

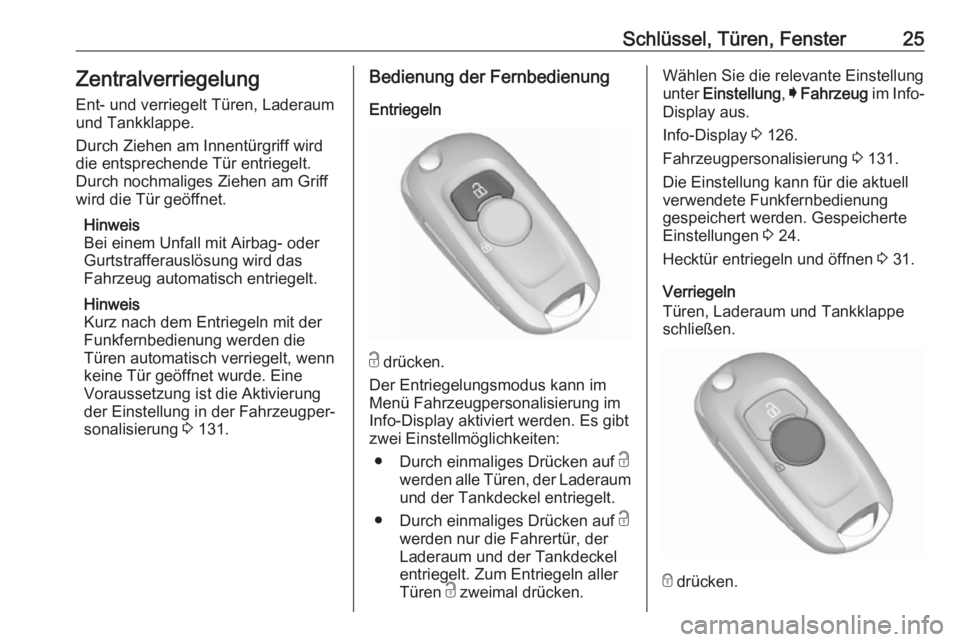

Schlüssel, Türen, Fenster25ZentralverriegelungEnt- und verriegelt Türen, Laderaum
und Tankklappe.
Durch Ziehen am Innentürgriff wird
die entsprechende Tür entriegelt.
Durch nochmaliges Ziehen am Griff
wird die Tür geöffnet.
Hinweis
Bei einem Unfall mit Airbag- oder
Gurtstrafferauslösung wird das
Fahrzeug automatisch entriegelt.
Hinweis
Kurz nach dem Entriegeln mit der
Funkfernbedienung werden die
Türen automatisch verriegelt, wenn
keine Tür geöffnet wurde. Eine
Voraussetzung ist die Aktivierung
der Einstellung in der Fahrzeugper‐
sonalisierung 3 131.Bedienung der Fernbedienung
Entriegeln
c drücken.
Der Entriegelungsmodus kann im
Menü Fahrzeugpersonalisierung im
Info-Display aktiviert werden. Es gibt zwei Einstellmöglichkeiten:
● Durch einmaliges Drücken auf c
werden alle Türen, der Laderaum und der Tankdeckel entriegelt.
● Durch einmaliges Drücken auf c
werden nur die Fahrertür, der
Laderaum und der Tankdeckel
entriegelt. Zum Entriegeln aller
Türen c zweimal drücken.
Wählen Sie die relevante Einstellung
unter Einstellung , I Fahrzeug im Info-
Display aus.
Info-Display 3 126.
Fahrzeugpersonalisierung 3 131.
Die Einstellung kann für die aktuell
verwendete Funkfernbedienung
gespeichert werden. Gespeicherte
Einstellungen 3 24.
Hecktür entriegeln und öffnen 3 31.
Verriegeln
Türen, Laderaum und Tankklappe
schließen.
e drücken.
Page 28 of 333

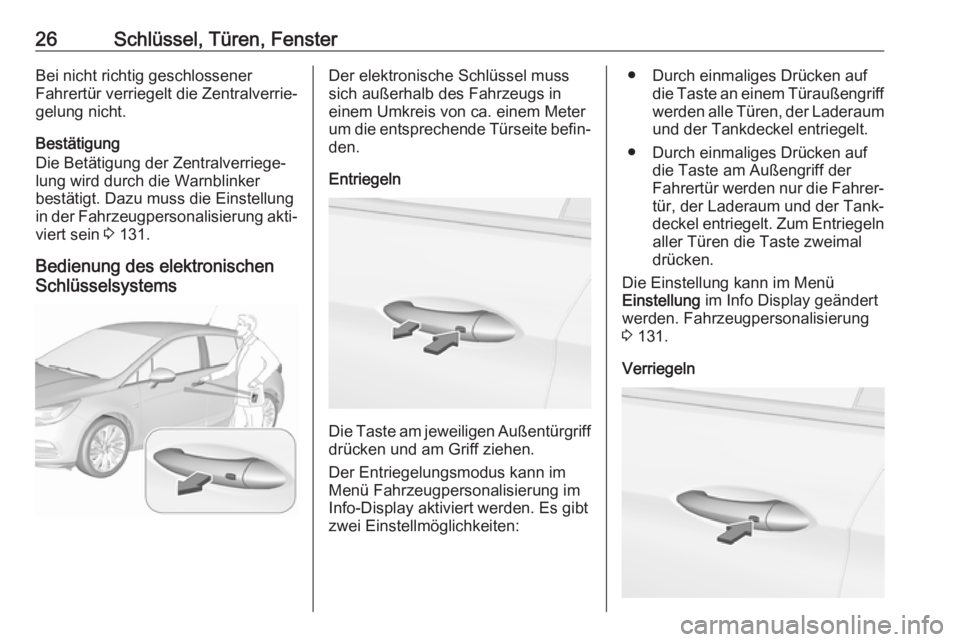

26Schlüssel, Türen, FensterBei nicht richtig geschlossener
Fahrertür verriegelt die Zentralverrie‐
gelung nicht.
Bestätigung
Die Betätigung der Zentralverriege‐
lung wird durch die Warnblinker
bestätigt. Dazu muss die Einstellung
in der Fahrzeugpersonalisierung akti‐ viert sein 3 131.
Bedienung des elektronischen
SchlüsselsystemsDer elektronische Schlüssel muss
sich außerhalb des Fahrzeugs in
einem Umkreis von ca. einem Meter
um die entsprechende Türseite befin‐
den.
Entriegeln
Die Taste am jeweiligen Außentürgriff drücken und am Griff ziehen.
Der Entriegelungsmodus kann im
Menü Fahrzeugpersonalisierung im
Info-Display aktiviert werden. Es gibt
zwei Einstellmöglichkeiten:
● Durch einmaliges Drücken auf
die Taste an einem Türaußengriff
werden alle Türen, der Laderaum und der Tankdeckel entriegelt.
● Durch einmaliges Drücken auf die Taste am Außengriff der
Fahrertür werden nur die Fahrer‐
tür, der Laderaum und der Tank‐
deckel entriegelt. Zum Entriegeln aller Türen die Taste zweimal
drücken.
Die Einstellung kann im Menü
Einstellung im Info Display geändert
werden. Fahrzeugpersonalisierung
3 131.
Verriegeln
Page 29 of 333

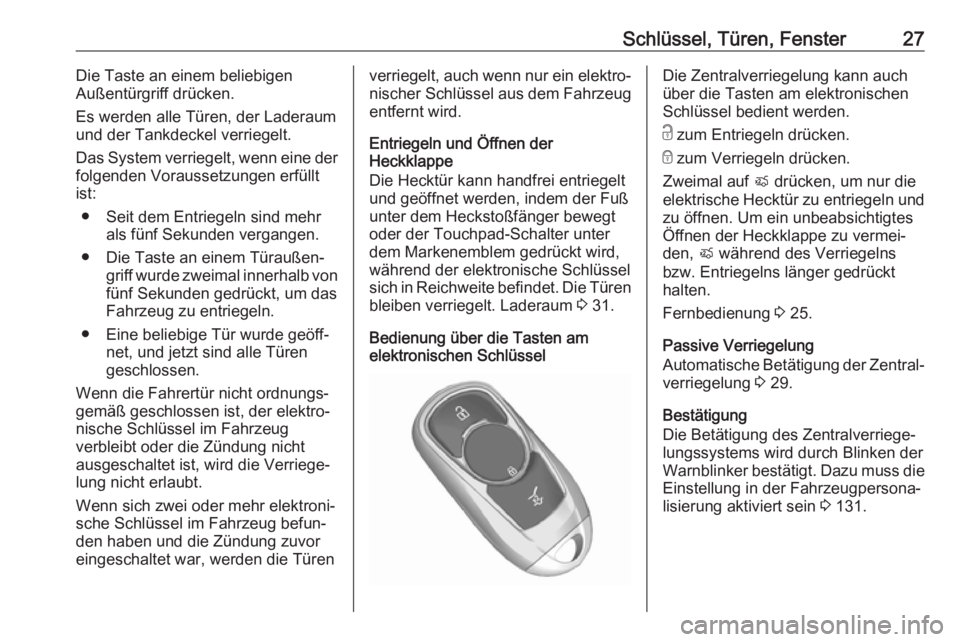

Schlüssel, Türen, Fenster27Die Taste an einem beliebigen
Außentürgriff drücken.
Es werden alle Türen, der Laderaum
und der Tankdeckel verriegelt.
Das System verriegelt, wenn eine der
folgenden Voraussetzungen erfüllt
ist:
● Seit dem Entriegeln sind mehr als fünf Sekunden vergangen.
● Die Taste an einem Türaußen‐ griff wurde zweimal innerhalb von
fünf Sekunden gedrückt, um das
Fahrzeug zu entriegeln.
● Eine beliebige Tür wurde geöff‐ net, und jetzt sind alle Türen
geschlossen.
Wenn die Fahrertür nicht ordnungs‐
gemäß geschlossen ist, der elektro‐
nische Schlüssel im Fahrzeug
verbleibt oder die Zündung nicht
ausgeschaltet ist, wird die Verriege‐
lung nicht erlaubt.
Wenn sich zwei oder mehr elektroni‐
sche Schlüssel im Fahrzeug befun‐
den haben und die Zündung zuvor
eingeschaltet war, werden die Türenverriegelt, auch wenn nur ein elektro‐ nischer Schlüssel aus dem Fahrzeug
entfernt wird.
Entriegeln und Öffnen der
Heckklappe
Die Hecktür kann handfrei entriegelt und geöffnet werden, indem der Fuß
unter dem Heckstoßfänger bewegt
oder der Touchpad-Schalter unter
dem Markenemblem gedrückt wird,
während der elektronische Schlüssel
sich in Reichweite befindet. Die Türen
bleiben verriegelt. Laderaum 3 31.
Bedienung über die Tasten am
elektronischen SchlüsselDie Zentralverriegelung kann auch
über die Tasten am elektronischen
Schlüssel bedient werden.
c zum Entriegeln drücken.
e zum Verriegeln drücken.
Zweimal auf X drücken, um nur die
elektrische Hecktür zu entriegeln und
zu öffnen. Um ein unbeabsichtigtes
Öffnen der Heckklappe zu vermei‐
den, X während des Verriegelns
bzw. Entriegelns länger gedrückt
halten.
Fernbedienung 3 25.
Passive Verriegelung
Automatische Betätigung der Zentral‐ verriegelung 3 29.
Bestätigung
Die Betätigung des Zentralverriege‐
lungssystems wird durch Blinken der
Warnblinker bestätigt. Dazu muss die
Einstellung in der Fahrzeugpersona‐
lisierung aktiviert sein 3 131.
Page 30 of 333

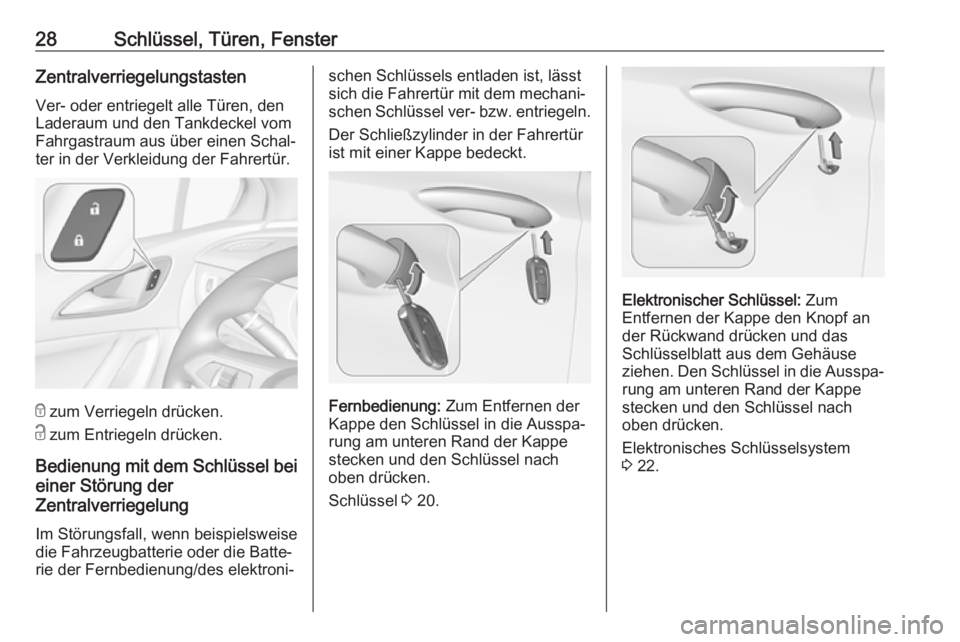

28Schlüssel, Türen, FensterZentralverriegelungstasten
Ver- oder entriegelt alle Türen, den Laderaum und den Tankdeckel vom
Fahrgastraum aus über einen Schal‐
ter in der Verkleidung der Fahrertür.
e zum Verriegeln drücken.
c zum Entriegeln drücken.
Bedienung mit dem Schlüssel bei einer Störung der
Zentralverriegelung
Im Störungsfall, wenn beispielsweise
die Fahrzeugbatterie oder die Batte‐ rie der Fernbedienung/des elektroni‐
schen Schlüssels entladen ist, lässt
sich die Fahrertür mit dem mechani‐
schen Schlüssel ver- bzw. entriegeln.
Der Schließzylinder in der Fahrertür
ist mit einer Kappe bedeckt.
Fernbedienung: Zum Entfernen der
Kappe den Schlüssel in die Ausspa‐ rung am unteren Rand der Kappe
stecken und den Schlüssel nach
oben drücken.
Schlüssel 3 20.
Elektronischer Schlüssel: Zum
Entfernen der Kappe den Knopf an
der Rückwand drücken und das
Schlüsselblatt aus dem Gehäuse
ziehen. Den Schlüssel in die Ausspa‐
rung am unteren Rand der Kappe
stecken und den Schlüssel nach
oben drücken.
Elektronisches Schlüsselsystem
3 22.
