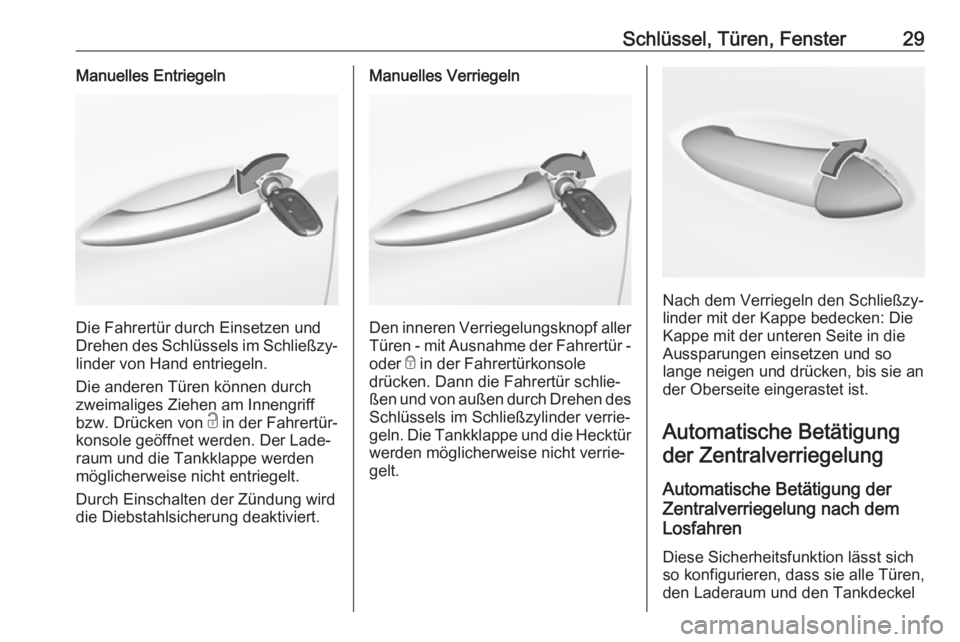

Schlüssel, Türen, Fenster29Manuelles Entriegeln
Die Fahrertür durch Einsetzen und
Drehen des Schlüssels im Schließzy‐ linder von Hand entriegeln.
Die anderen Türen können durch
zweimaliges Ziehen am Innengriff
bzw. Drücken von c in der Fahrertür‐
konsole geöffnet werden. Der Lade‐
raum und die Tankklappe werden
möglicherweise nicht entriegelt.
Durch Einschalten der Zündung wird die Diebstahlsicherung deaktiviert.
Manuelles Verriegeln
Den inneren Verriegelungsknopf aller
Türen - mit Ausnahme der Fahrertür -
oder e in der Fahrertürkonsole
drücken. Dann die Fahrertür schlie‐
ßen und von außen durch Drehen des Schlüssels im Schließzylinder verrie‐
geln. Die Tankklappe und die Hecktür
werden möglicherweise nicht verrie‐
gelt.
Nach dem Verriegeln den Schließzy‐
linder mit der Kappe bedecken: Die
Kappe mit der unteren Seite in die
Aussparungen einsetzen und so
lange neigen und drücken, bis sie an
der Oberseite eingerastet ist.
Automatische Betätigungder Zentralverriegelung
Automatische Betätigung der
Zentralverriegelung nach dem
Losfahren
Diese Sicherheitsfunktion lässt sichso konfigurieren, dass sie alle Türen,
den Laderaum und den Tankdeckel
Page 32 of 333

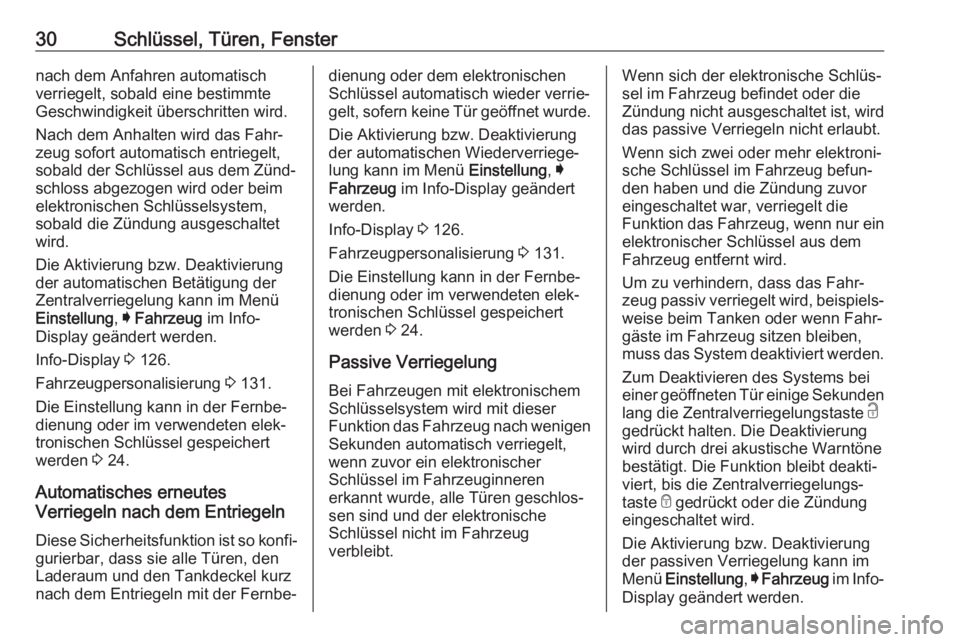

30Schlüssel, Türen, Fensternach dem Anfahren automatisch
verriegelt, sobald eine bestimmte Geschwindigkeit überschritten wird.
Nach dem Anhalten wird das Fahr‐
zeug sofort automatisch entriegelt,
sobald der Schlüssel aus dem Zünd‐
schloss abgezogen wird oder beim
elektronischen Schlüsselsystem,
sobald die Zündung ausgeschaltet
wird.
Die Aktivierung bzw. Deaktivierung
der automatischen Betätigung der
Zentralverriegelung kann im Menü
Einstellung , I Fahrzeug im Info-
Display geändert werden.
Info-Display 3 126.
Fahrzeugpersonalisierung 3 131.
Die Einstellung kann in der Fernbe‐ dienung oder im verwendeten elek‐
tronischen Schlüssel gespeichert
werden 3 24.
Automatisches erneutes
Verriegeln nach dem Entriegeln
Diese Sicherheitsfunktion ist so konfi‐ gurierbar, dass sie alle Türen, den
Laderaum und den Tankdeckel kurz
nach dem Entriegeln mit der Fernbe‐dienung oder dem elektronischen
Schlüssel automatisch wieder verrie‐
gelt, sofern keine Tür geöffnet wurde.
Die Aktivierung bzw. Deaktivierung
der automatischen Wiederverriege‐
lung kann im Menü Einstellung, I
Fahrzeug im Info-Display geändert
werden.
Info-Display 3 126.
Fahrzeugpersonalisierung 3 131.
Die Einstellung kann in der Fernbe‐ dienung oder im verwendeten elek‐
tronischen Schlüssel gespeichert
werden 3 24.
Passive Verriegelung
Bei Fahrzeugen mit elektronischem
Schlüsselsystem wird mit dieser
Funktion das Fahrzeug nach wenigen
Sekunden automatisch verriegelt,
wenn zuvor ein elektronischer
Schlüssel im Fahrzeuginneren
erkannt wurde, alle Türen geschlos‐
sen sind und der elektronische
Schlüssel nicht im Fahrzeug
verbleibt.Wenn sich der elektronische Schlüs‐
sel im Fahrzeug befindet oder die
Zündung nicht ausgeschaltet ist, wird das passive Verriegeln nicht erlaubt.
Wenn sich zwei oder mehr elektroni‐
sche Schlüssel im Fahrzeug befun‐
den haben und die Zündung zuvor
eingeschaltet war, verriegelt die
Funktion das Fahrzeug, wenn nur ein elektronischer Schlüssel aus demFahrzeug entfernt wird.
Um zu verhindern, dass das Fahr‐
zeug passiv verriegelt wird, beispiels‐
weise beim Tanken oder wenn Fahr‐
gäste im Fahrzeug sitzen bleiben, muss das System deaktiviert werden.
Zum Deaktivieren des Systems bei
einer geöffneten Tür einige Sekunden
lang die Zentralverriegelungstaste c
gedrückt halten. Die Deaktivierung
wird durch drei akustische Warntöne
bestätigt. Die Funktion bleibt deakti‐
viert, bis die Zentralverriegelungs‐
taste e gedrückt oder die Zündung
eingeschaltet wird.
Die Aktivierung bzw. Deaktivierung
der passiven Verriegelung kann im
Menü Einstellung , I Fahrzeug im Info-
Display geändert werden.
Page 33 of 333

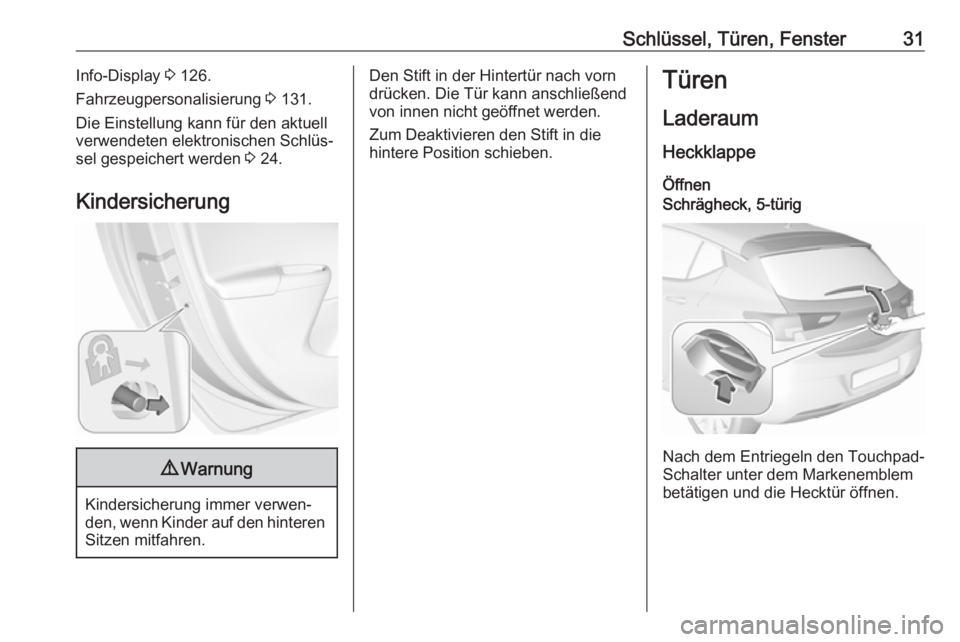

Schlüssel, Türen, Fenster31Info-Display 3 126.
Fahrzeugpersonalisierung 3 131.
Die Einstellung kann für den aktuell
verwendeten elektronischen Schlüs‐
sel gespeichert werden 3 24.
Kindersicherung9 Warnung
Kindersicherung immer verwen‐
den, wenn Kinder auf den hinteren
Sitzen mitfahren.
Den Stift in der Hintertür nach vorn
drücken. Die Tür kann anschließend
von innen nicht geöffnet werden.
Zum Deaktivieren den Stift in die
hintere Position schieben.Türen
LaderaumHeckklappe
ÖffnenSchrägheck, 5-türig
Nach dem Entriegeln den Touchpad-
Schalter unter dem Markenemblem betätigen und die Hecktür öffnen.
Page 34 of 333
32Schlüssel, Türen, FensterSports Tourer
Nach dem Entriegeln den Touchpad-
Schalter unter der Hecktürleiste
drücken und die Hecktür manuell
öffnen.
Zentralverriegelung 3 25.
Schließen
Einen der Innengriffe verwenden.
Beim Schließen nicht den Touchpad-
Schalter drücken, da die Hecktür
sonst erneut entriegelt wird.
Zentralverriegelung 3 25.
Elektrische Hecktür
9 Warnung
Vorsicht bei Betätigung der elek‐
trischen Heckklappe. Verlet‐
zungsgefahr, vor allem für Kinder.
Die Bewegung der Heckklappe
beim Öffnen und Schließen
beobachten. Darauf achten, dass
nichts eingeklemmt wird und dass
sich niemand im Bewegungsbe‐
reich aufhält.
Die elektrische Hecktür kann folgen‐
dermaßen betätigt werden:
● Zweimaliges Drücken auf X am
elektronischen Schlüssel. Um ein unbeabsichtigtes Öffnen der
Heckklappe zu vermeiden, X
während des Verriegelns bzw.
Entriegelns länger gedrückt
halten.
● Handfreie Bedienung dank Bewegungssensor unter dem
Heckstoßfänger.
● Betätigen des Touchpad-Schal‐ ters unter der Hecktürleiste und
C an der offenen Hecktür.
● Betätigen des Schalters C
innen an der Fahrertür.
Bei Fahrzeugen mit Automatikge‐
triebe kann die Heckklappe nur bei
stehendem Fahrzeug und Wählhebel
in P betätigt werden.
Page 35 of 333

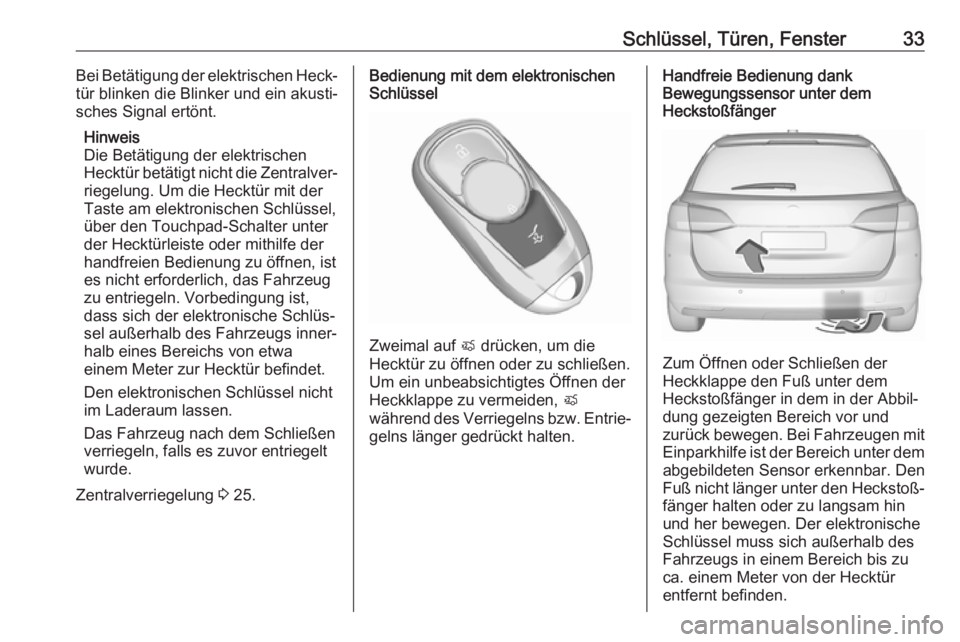

Schlüssel, Türen, Fenster33Bei Betätigung der elektrischen Heck‐
tür blinken die Blinker und ein akusti‐
sches Signal ertönt.
Hinweis
Die Betätigung der elektrischen
Hecktür betätigt nicht die Zentralver‐
riegelung. Um die Hecktür mit der
Taste am elektronischen Schlüssel,
über den Touchpad-Schalter unter
der Hecktürleiste oder mithilfe der
handfreien Bedienung zu öffnen, ist
es nicht erforderlich, das Fahrzeug
zu entriegeln. Vorbedingung ist,
dass sich der elektronische Schlüs‐
sel außerhalb des Fahrzeugs inner‐
halb eines Bereichs von etwa
einem Meter zur Hecktür befindet.
Den elektronischen Schlüssel nicht
im Laderaum lassen.
Das Fahrzeug nach dem Schließen verriegeln, falls es zuvor entriegelt
wurde.
Zentralverriegelung 3 25.Bedienung mit dem elektronischen
Schlüssel
Zweimal auf X drücken, um die
Hecktür zu öffnen oder zu schließen. Um ein unbeabsichtigtes Öffnen der
Heckklappe zu vermeiden, X
während des Verriegelns bzw. Entrie‐
gelns länger gedrückt halten.
Handfreie Bedienung dank
Bewegungssensor unter dem
Heckstoßfänger
Zum Öffnen oder Schließen der
Heckklappe den Fuß unter dem
Heckstoßfänger in dem in der Abbil‐ dung gezeigten Bereich vor und
zurück bewegen. Bei Fahrzeugen mit Einparkhilfe ist der Bereich unter demabgebildeten Sensor erkennbar. Den
Fuß nicht länger unter den Heckstoß‐
fänger halten oder zu langsam hin
und her bewegen. Der elektronische
Schlüssel muss sich außerhalb des
Fahrzeugs in einem Bereich bis zu
ca. einem Meter von der Hecktür
entfernt befinden.
Page 36 of 333

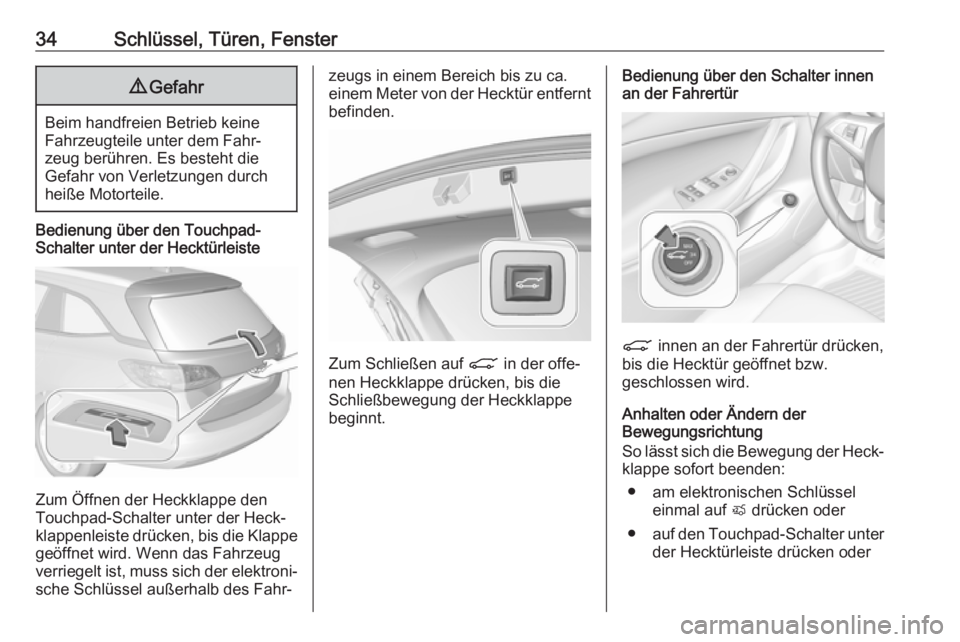

34Schlüssel, Türen, Fenster9Gefahr
Beim handfreien Betrieb keine
Fahrzeugteile unter dem Fahr‐
zeug berühren. Es besteht die
Gefahr von Verletzungen durch
heiße Motorteile.
Bedienung über den Touchpad-
Schalter unter der Hecktürleiste
Zum Öffnen der Heckklappe den
Touchpad-Schalter unter der Heck‐
klappenleiste drücken, bis die Klappe geöffnet wird. Wenn das Fahrzeug
verriegelt ist, muss sich der elektroni‐
sche Schlüssel außerhalb des Fahr‐
zeugs in einem Bereich bis zu ca.
einem Meter von der Hecktür entfernt
befinden.
Zum Schließen auf C in der offe‐
nen Heckklappe drücken, bis die Schließbewegung der Heckklappebeginnt.
Bedienung über den Schalter innen
an der Fahrertür
C innen an der Fahrertür drücken,
bis die Hecktür geöffnet bzw.
geschlossen wird.
Anhalten oder Ändern der
Bewegungsrichtung
So lässt sich die Bewegung der Heck‐ klappe sofort beenden:
● am elektronischen Schlüssel einmal auf X drücken oder
● auf den Touchpad-Schalter unter
der Hecktürleiste drücken oder
Page 37 of 333

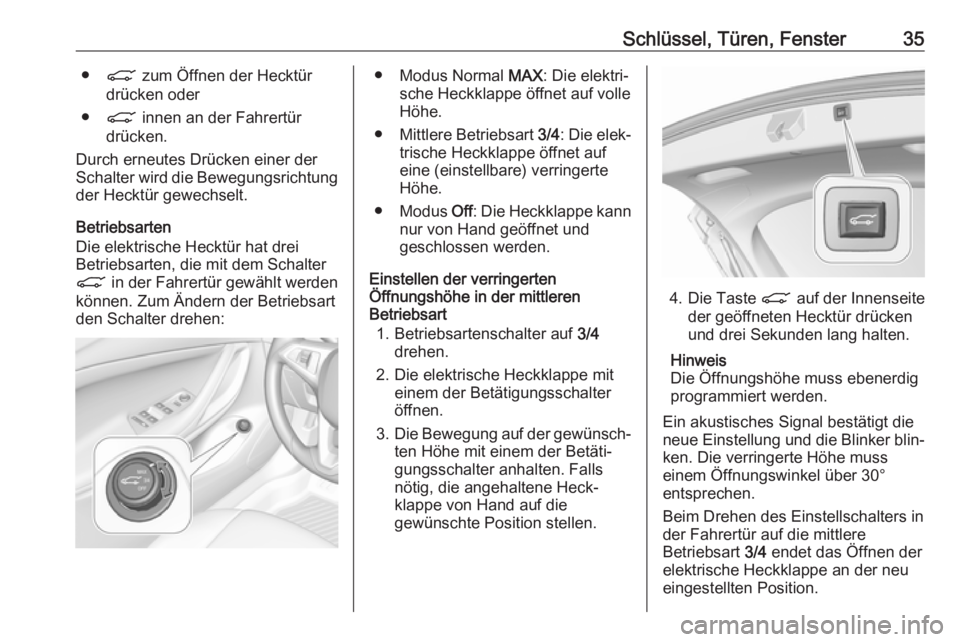

Schlüssel, Türen, Fenster35●C zum Öffnen der Hecktür
drücken oder
● C innen an der Fahrertür
drücken.
Durch erneutes Drücken einer der
Schalter wird die Bewegungsrichtung
der Hecktür gewechselt.
Betriebsarten
Die elektrische Hecktür hat drei
Betriebsarten, die mit dem Schalter
C in der Fahrertür gewählt werden
können. Zum Ändern der Betriebsart
den Schalter drehen:● Modus Normal MAX: Die elektri‐
sche Heckklappe öffnet auf volle
Höhe.
● Mittlere Betriebsart 3/4: Die elek‐
trische Heckklappe öffnet auf
eine (einstellbare) verringerte Höhe.
● Modus Off: Die Heckklappe kann
nur von Hand geöffnet und
geschlossen werden.
Einstellen der verringerten
Öffnungshöhe in der mittleren
Betriebsart
1. Betriebsartenschalter auf 3/4
drehen.
2. Die elektrische Heckklappe mit einem der Betätigungsschalter
öffnen.
3. Die Bewegung auf der gewünsch‐
ten Höhe mit einem der Betäti‐
gungsschalter anhalten. Falls
nötig, die angehaltene Heck‐
klappe von Hand auf die
gewünschte Position stellen.
4. Die Taste C auf der Innenseite
der geöffneten Hecktür drücken
und drei Sekunden lang halten.
Hinweis
Die Öffnungshöhe muss ebenerdig
programmiert werden.
Ein akustisches Signal bestätigt die
neue Einstellung und die Blinker blin‐
ken. Die verringerte Höhe muss
einem Öffnungswinkel über 30°
entsprechen.
Beim Drehen des Einstellschalters in
der Fahrertür auf die mittlere
Betriebsart 3/4 endet das Öffnen der
elektrische Heckklappe an der neu eingestellten Position.
Page 38 of 333

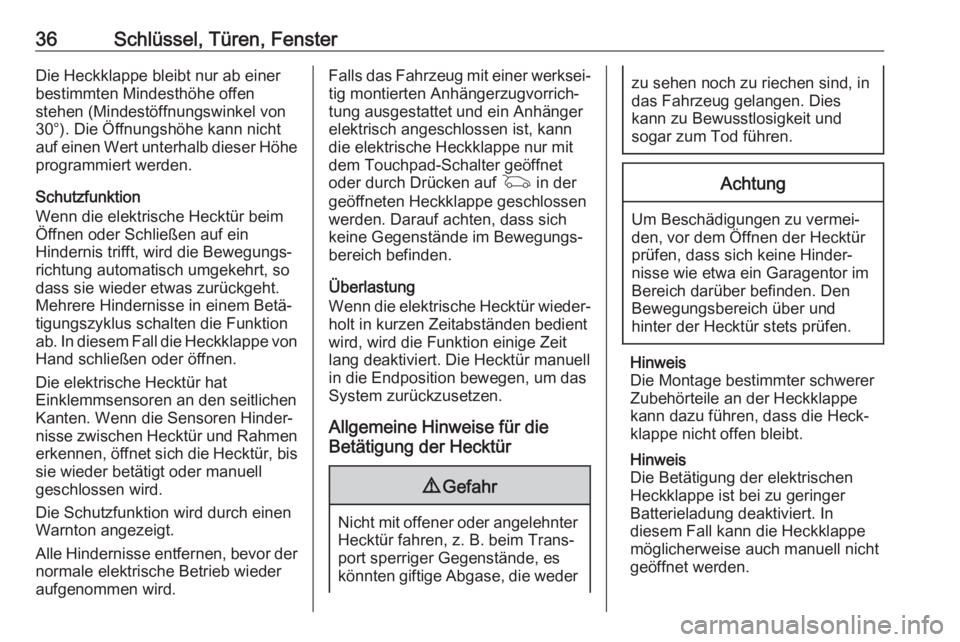

36Schlüssel, Türen, FensterDie Heckklappe bleibt nur ab einer
bestimmten Mindesthöhe offen
stehen (Mindestöffnungswinkel von
30°). Die Öffnungshöhe kann nicht
auf einen Wert unterhalb dieser Höhe
programmiert werden.
Schutzfunktion
Wenn die elektrische Hecktür beim
Öffnen oder Schließen auf ein
Hindernis trifft, wird die Bewegungs‐
richtung automatisch umgekehrt, so
dass sie wieder etwas zurückgeht.
Mehrere Hindernisse in einem Betä‐
tigungszyklus schalten die Funktion
ab. In diesem Fall die Heckklappe von
Hand schließen oder öffnen.
Die elektrische Hecktür hat
Einklemmsensoren an den seitlichen
Kanten. Wenn die Sensoren Hinder‐
nisse zwischen Hecktür und Rahmen erkennen, öffnet sich die Hecktür, bis
sie wieder betätigt oder manuell
geschlossen wird.
Die Schutzfunktion wird durch einen Warnton angezeigt.
Alle Hindernisse entfernen, bevor der
normale elektrische Betrieb wieder aufgenommen wird.Falls das Fahrzeug mit einer werksei‐ tig montierten Anhängerzugvorrich‐
tung ausgestattet und ein Anhänger
elektrisch angeschlossen ist, kann die elektrische Heckklappe nur mit
dem Touchpad-Schalter geöffnet
oder durch Drücken auf G in der
geöffneten Heckklappe geschlossen werden. Darauf achten, dass sich
keine Gegenstände im Bewegungs‐
bereich befinden.
Überlastung
Wenn die elektrische Hecktür wieder‐
holt in kurzen Zeitabständen bedient
wird, wird die Funktion einige Zeit lang deaktiviert. Die Hecktür manuell
in die Endposition bewegen, um das
System zurückzusetzen.
Allgemeine Hinweise für die
Betätigung der Hecktür9 Gefahr
Nicht mit offener oder angelehnter
Hecktür fahren, z. B. beim Trans‐
port sperriger Gegenstände, es
könnten giftige Abgase, die weder
zu sehen noch zu riechen sind, in
das Fahrzeug gelangen. Dies
kann zu Bewusstlosigkeit und
sogar zum Tod führen.Achtung
Um Beschädigungen zu vermei‐
den, vor dem Öffnen der Hecktür
prüfen, dass sich keine Hinder‐
nisse wie etwa ein Garagentor im
Bereich darüber befinden. Den
Bewegungsbereich über und
hinter der Hecktür stets prüfen.
Hinweis
Die Montage bestimmter schwerer
Zubehörteile an der Heckklappe
kann dazu führen, dass die Heck‐
klappe nicht offen bleibt.
Hinweis
Die Betätigung der elektrischen
Heckklappe ist bei zu geringer
Batterieladung deaktiviert. In
diesem Fall kann die Heckklappe möglicherweise auch manuell nicht
geöffnet werden.
Page 39 of 333

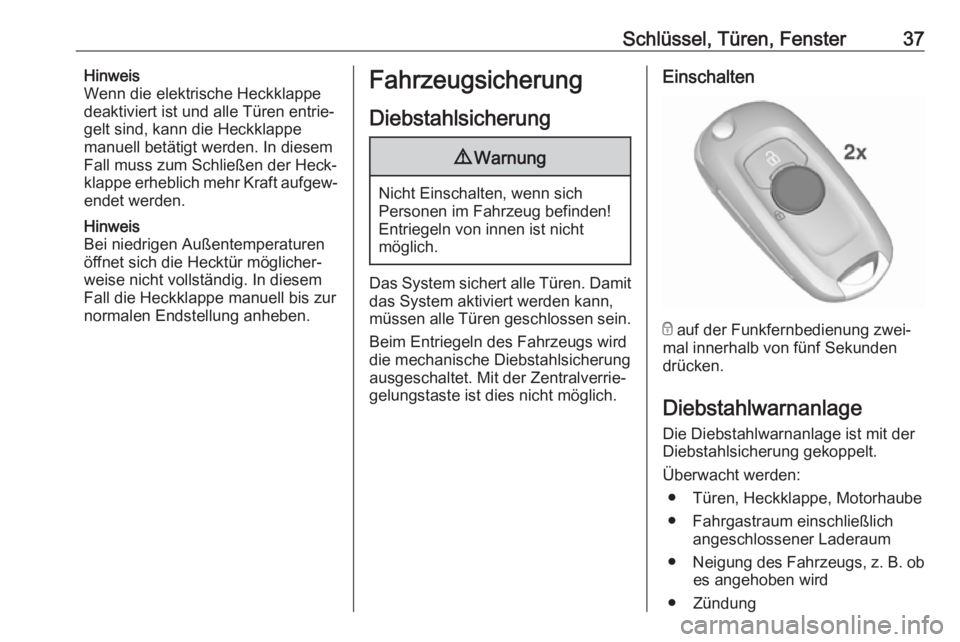

Schlüssel, Türen, Fenster37Hinweis
Wenn die elektrische Heckklappe
deaktiviert ist und alle Türen entrie‐
gelt sind, kann die Heckklappe
manuell betätigt werden. In diesem
Fall muss zum Schließen der Heck‐ klappe erheblich mehr Kraft aufgew‐
endet werden.
Hinweis
Bei niedrigen Außentemperaturen
öffnet sich die Hecktür möglicher‐ weise nicht vollständig. In diesem
Fall die Heckklappe manuell bis zur
normalen Endstellung anheben.Fahrzeugsicherung
Diebstahlsicherung9 Warnung
Nicht Einschalten, wenn sich
Personen im Fahrzeug befinden! Entriegeln von innen ist nicht
möglich.
Das System sichert alle Türen. Damit das System aktiviert werden kann,
müssen alle Türen geschlossen sein.
Beim Entriegeln des Fahrzeugs wird
die mechanische Diebstahlsicherung
ausgeschaltet. Mit der Zentralverrie‐
gelungstaste ist dies nicht möglich.
Einschalten
e auf der Funkfernbedienung zwei‐
mal innerhalb von fünf Sekunden
drücken.
Diebstahlwarnanlage
Die Diebstahlwarnanlage ist mit der
Diebstahlsicherung gekoppelt.
Überwacht werden: ● Türen, Heckklappe, Motorhaube
● Fahrgastraum einschließlich angeschlossener Laderaum
● Neigung des Fahrzeugs, z. B. ob
es angehoben wird
● Zündung
Page 40 of 333

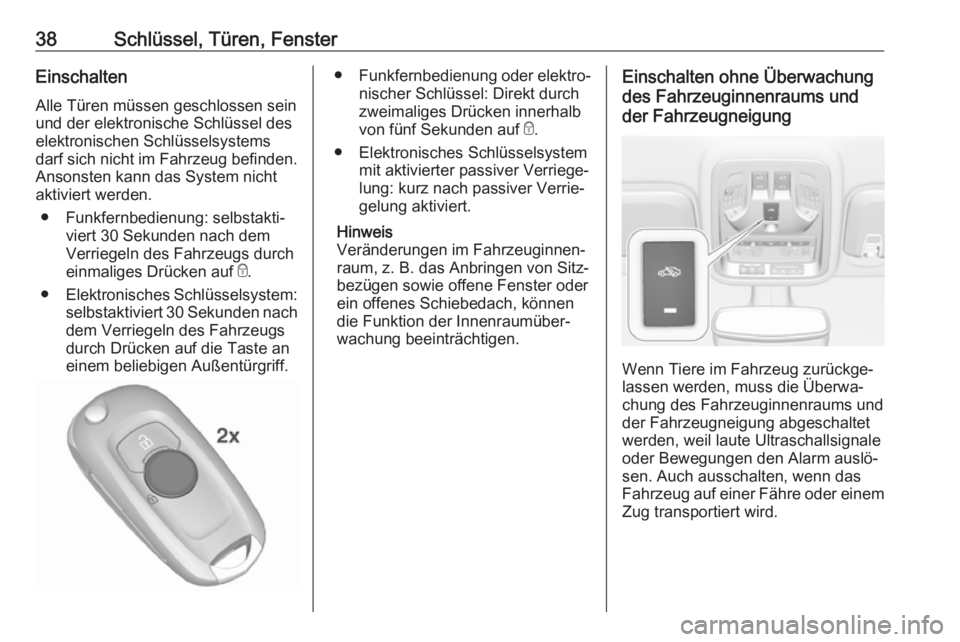

38Schlüssel, Türen, FensterEinschalten
Alle Türen müssen geschlossen sein
und der elektronische Schlüssel des
elektronischen Schlüsselsystems
darf sich nicht im Fahrzeug befinden. Ansonsten kann das System nicht
aktiviert werden.
● Funkfernbedienung: selbstakti‐ viert 30 Sekunden nach dem
Verriegeln des Fahrzeugs durch
einmaliges Drücken auf e.
● Elektronisches Schlüsselsystem:
selbstaktiviert 30 Sekunden nach
dem Verriegeln des Fahrzeugs
durch Drücken auf die Taste an
einem beliebigen Außentürgriff.● Funkfernbedienung oder elektro‐
nischer Schlüssel: Direkt durch
zweimaliges Drücken innerhalb
von fünf Sekunden auf e.
● Elektronisches Schlüsselsystem mit aktivierter passiver Verriege‐
lung: kurz nach passiver Verrie‐
gelung aktiviert.
Hinweis
Veränderungen im Fahrzeuginnen‐
raum, z. B. das Anbringen von Sitz‐ bezügen sowie offene Fenster oder
ein offenes Schiebedach, können
die Funktion der Innenraumüber‐
wachung beeinträchtigen.Einschalten ohne Überwachung
des Fahrzeuginnenraums und
der Fahrzeugneigung
Wenn Tiere im Fahrzeug zurückge‐
lassen werden, muss die Überwa‐
chung des Fahrzeuginnenraums und der Fahrzeugneigung abgeschaltet
werden, weil laute Ultraschallsignale oder Bewegungen den Alarm auslö‐
sen. Auch ausschalten, wenn das
Fahrzeug auf einer Fähre oder einem
Zug transportiert wird.
