Llaves, puertas y ventanillas29Desbloqueo manual
Desbloquee manualmente la puerta
del conductor introduciendo y girando la llave en el cilindro de la cerradura.
Las otras puertas se pueden abrir
tirando de la manilla interior dos
veces o pulsando c en el panel de la
puerta del conductor. Posiblemente,
el compartimento de carga y la tapa
del depósito de combustible no se
desbloquearán.
Al conectar el encendido, se desac‐
tiva el sistema antirrobo.
Bloqueo manual
Pulse el pomo de bloqueo interior de
todas las puertas excepto la puerta
del conductor o pulse e en el panel de
la puerta del conductor. A continua‐
ción, cierre la puerta del conductor y
bloquéela desde el exterior girando la llave en el cilindro de la cerradura. Es
posible que la tapa del depósito de
combustible y el portón trasero no
estén bloqueados.
Después del bloqueo, cubra el cilin‐
dro de la cerradura con la tapa: intro‐ duzca la tapa con el lado inferior en el
rebaje, gire y presione la tapa hasta
que se acople en el lado superior.
Bloqueo automático
Bloqueo automático después de
iniciar la marcha
Esta función de seguridad puede
configurarse para bloquear automáti‐
camente todas las puertas, el
compartimento de carga y la tapa del depósito de combustible en cuanto el
vehículo supere una determinada
velocidad.
Page 32 of 337

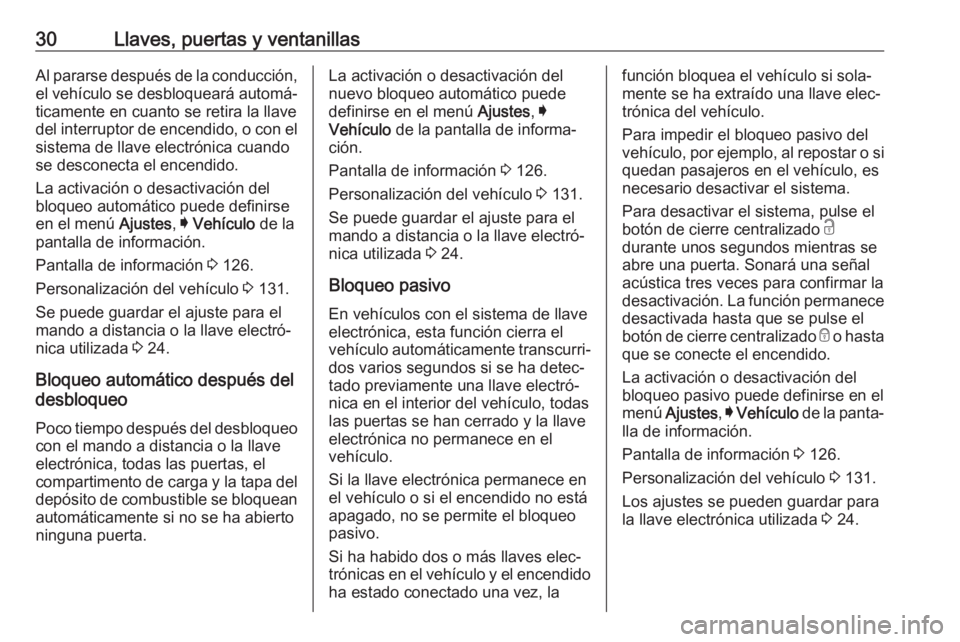

30Llaves, puertas y ventanillasAl pararse después de la conducción,
el vehículo se desbloqueará automá‐
ticamente en cuanto se retira la llave
del interruptor de encendido, o con el sistema de llave electrónica cuando
se desconecta el encendido.
La activación o desactivación del
bloqueo automático puede definirse
en el menú Ajustes, I Vehículo de la
pantalla de información.
Pantalla de información 3 126.
Personalización del vehículo 3 131.
Se puede guardar el ajuste para el
mando a distancia o la llave electró‐ nica utilizada 3 24.
Bloqueo automático después del
desbloqueo
Poco tiempo después del desbloqueocon el mando a distancia o la llave
electrónica, todas las puertas, el
compartimento de carga y la tapa del depósito de combustible se bloquean
automáticamente si no se ha abierto
ninguna puerta.La activación o desactivación del
nuevo bloqueo automático puede
definirse en el menú Ajustes, I
Vehículo de la pantalla de informa‐
ción.
Pantalla de información 3 126.
Personalización del vehículo 3 131.
Se puede guardar el ajuste para el
mando a distancia o la llave electró‐
nica utilizada 3 24.
Bloqueo pasivo
En vehículos con el sistema de llave
electrónica, esta función cierra el
vehículo automáticamente transcurri‐ dos varios segundos si se ha detec‐
tado previamente una llave electró‐
nica en el interior del vehículo, todas las puertas se han cerrado y la llave
electrónica no permanece en el
vehículo.
Si la llave electrónica permanece en
el vehículo o si el encendido no está
apagado, no se permite el bloqueo
pasivo.
Si ha habido dos o más llaves elec‐
trónicas en el vehículo y el encendido
ha estado conectado una vez, lafunción bloquea el vehículo si sola‐
mente se ha extraído una llave elec‐
trónica del vehículo.
Para impedir el bloqueo pasivo del
vehículo, por ejemplo, al repostar o si quedan pasajeros en el vehículo, es
necesario desactivar el sistema.
Para desactivar el sistema, pulse el
botón de cierre centralizado c
durante unos segundos mientras se
abre una puerta. Sonará una señal
acústica tres veces para confirmar la
desactivación. La función permanece
desactivada hasta que se pulse el
botón de cierre centralizado e o hasta
que se conecte el encendido.
La activación o desactivación del
bloqueo pasivo puede definirse en el
menú Ajustes , I Vehículo de la panta‐
lla de información.
Pantalla de información 3 126.
Personalización del vehículo 3 131.
Los ajustes se pueden guardar para
la llave electrónica utilizada 3 24.
Page 33 of 337

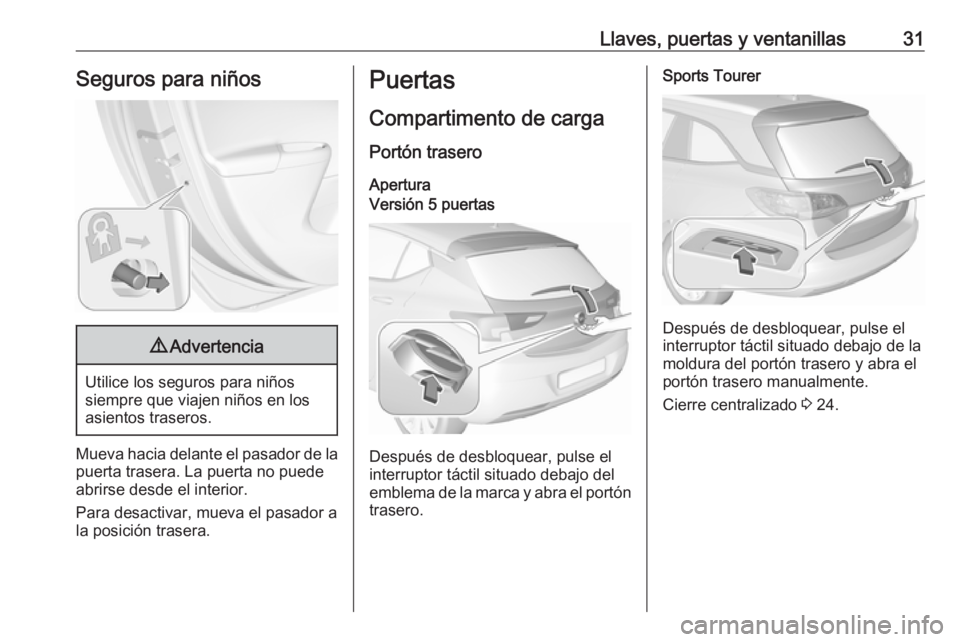

Llaves, puertas y ventanillas31Seguros para niños9Advertencia
Utilice los seguros para niños
siempre que viajen niños en los
asientos traseros.
Mueva hacia delante el pasador de la puerta trasera. La puerta no puede
abrirse desde el interior.
Para desactivar, mueva el pasador a
la posición trasera.
Puertas
Compartimento de carga
Portón trasero
AperturaVersión 5 puertas
Después de desbloquear, pulse el
interruptor táctil situado debajo del
emblema de la marca y abra el portón trasero.
Sports Tourer
Después de desbloquear, pulse el
interruptor táctil situado debajo de la
moldura del portón trasero y abra el
portón trasero manualmente.
Cierre centralizado 3 24.
Page 34 of 337
32Llaves, puertas y ventanillasCierre
Utilice una de las manillas interiores.
No pulse el interruptor del panel táctil
al cerrar ya que se volverá a desblo‐
quear el portón trasero.
Cierre centralizado 3 24.
Portón trasero eléctrico
9 Advertencia
Tenga cuidado al accionar el
portón trasero eléctrico. Hay
riesgo de lesiones, especialmente para los niños.
Observe atentamente el portóntrasero en movimiento durante su
accionamiento. Asegúrese de que
nada quede atrapado al accio‐
narlo y que nadie esté en la zona
de movimiento.
El portón trasero eléctrico se puede
accionar de la siguiente manera:
● Pulsando X dos veces en la llave
electrónica. Para impedir la aper‐
tura accidental del portón
trasero, es necesario pulsar X
durante más tiempo que al
bloquear o desbloquear.
● Sin manos con el sensor de movimiento situado debajo del
parachoques trasero.
● El interruptor táctil situado debajo
de la moldura exterior del portón
trasero y C en el portón
trasero abierto.
● El interruptor C en el interior
de la puerta del conductor.
En vehículos con cambio automático, el portón trasero sólo se puede accio‐
nar con el vehículo parado y el con la
palanca selectora en P.
Cuando el portón trasero eléctrico
está funcionando, parpadean los
intermitentes y suena un aviso acús‐
tico.
Nota
Al accionar el portón trasero eléc‐
trico no se activa el cierre centrali‐
zado. Para abrir el portón trasero
con el botón de la llave electrónica,
o con el interruptor táctil debajo de
la moldura del portón trasero o
mediante funcionamiento manos libres, no es necesario desbloquear
el vehículo. Es necesario que la
llave electrónica se encuentre en el
exterior del vehículo, a un alcance
aproximado de un metro del portón
trasero.
No deje la llave electrónica en el
compartimento de carga.
Bloquee el vehículo después de
cerrar, si se había desbloqueado
previamente.
Cierre centralizado 3 24.
Page 35 of 337
Llaves, puertas y ventanillas33Funcionamiento con la llave
electrónica
Pulse X dos veces para abrir o cerrar
el portón trasero. Para impedir la
apertura accidental del portón
trasero, es necesario pulsar X
durante más tiempo que al bloquear o desbloquear.
Funcionamiento sin manos con el
sensor de movimiento situado debajo del parachoques trasero
Para abrir o cerrar el portón trasero,
mueva hacia delante y hacia atrás el pie debajo del parachoques trasero
en la zona que se muestra en la ilus‐
tración. Si está equipado con asis‐
tente de aparcamiento, se puede
reconocer la zona debajo del sensor
que se muestra. No mantenga el pie
mucho tiempo debajo del paracho‐
ques ni tampoco lo mueva lenta‐ mente. La llave electrónica debe
estar fuera del vehículo a una distan‐ cia máxima de un metro aproximada‐
mente del portón trasero.
9 Peligro
No toque ninguna pieza del
vehículo debajo del mismo
durante el funcionamiento manos
libres. Existe riesgo de lesiones
causadas por las piezas calientes
del motor.
Funcionamiento con el interruptor
táctil situado debajo de la moldura
exterior del portón trasero
Para abrir el portón trasero, pulse el
interruptor de panel táctil situado debajo de la moldura hasta que el
portón trasero empiece a moverse. Si
Page 36 of 337

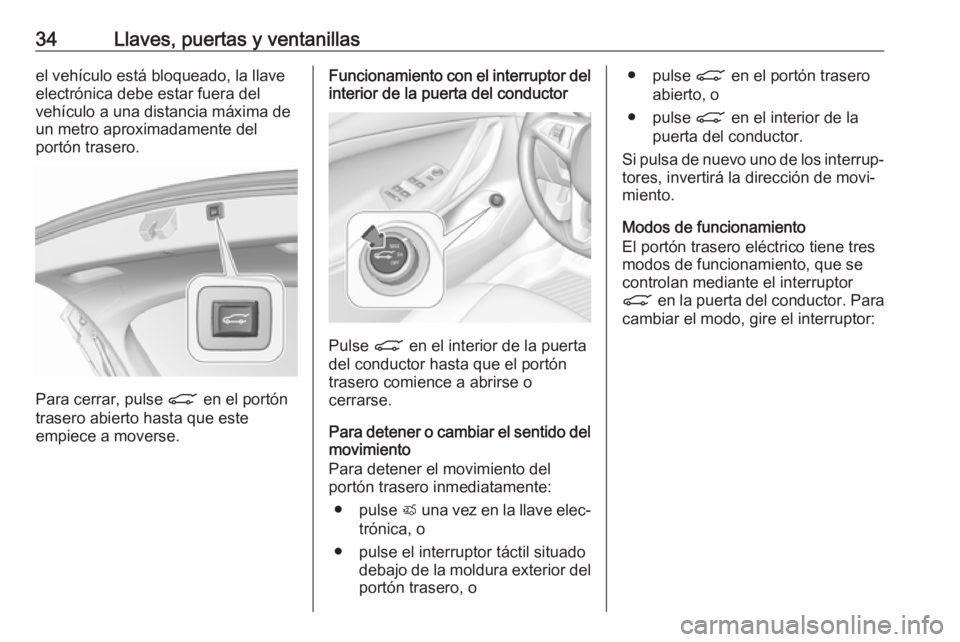

34Llaves, puertas y ventanillasel vehículo está bloqueado, la llave
electrónica debe estar fuera del
vehículo a una distancia máxima de
un metro aproximadamente del
portón trasero.
Para cerrar, pulse C en el portón
trasero abierto hasta que este
empiece a moverse.
Funcionamiento con el interruptor del
interior de la puerta del conductor
Pulse C en el interior de la puerta
del conductor hasta que el portón
trasero comience a abrirse o
cerrarse.
Para detener o cambiar el sentido del
movimiento
Para detener el movimiento del
portón trasero inmediatamente:
● pulse X una vez en la llave elec‐
trónica, o
● pulse el interruptor táctil situado debajo de la moldura exterior delportón trasero, o
● pulse C en el portón trasero
abierto, o
● pulse C en el interior de la
puerta del conductor.
Si pulsa de nuevo uno de los interrup‐
tores, invertirá la dirección de movi‐
miento.
Modos de funcionamiento
El portón trasero eléctrico tiene tres
modos de funcionamiento, que se
controlan mediante el interruptor
C en la puerta del conductor. Para
cambiar el modo, gire el interruptor:
Page 37 of 337

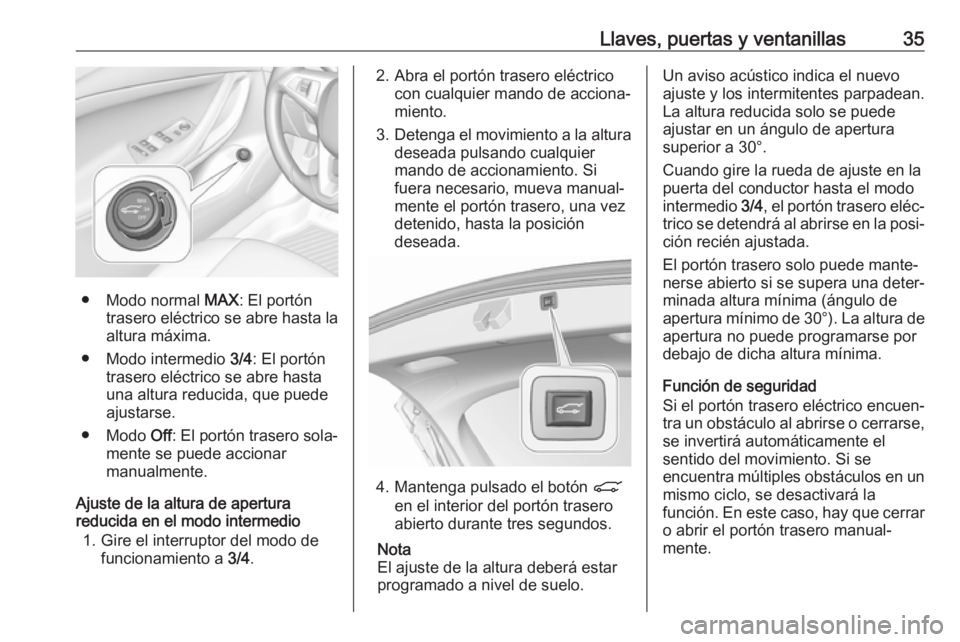

Llaves, puertas y ventanillas35
● Modo normal MAX: El portón
trasero eléctrico se abre hasta la
altura máxima.
● Modo intermedio 3/4: El portón
trasero eléctrico se abre hasta
una altura reducida, que puede
ajustarse.
● Modo Off: El portón trasero sola‐
mente se puede accionar
manualmente.
Ajuste de la altura de apertura
reducida en el modo intermedio
1. Gire el interruptor del modo de funcionamiento a 3/4.
2. Abra el portón trasero eléctrico
con cualquier mando de acciona‐miento.
3. Detenga el movimiento a la altura
deseada pulsando cualquier
mando de accionamiento. Si
fuera necesario, mueva manual‐
mente el portón trasero, una vez
detenido, hasta la posición
deseada.
4. Mantenga pulsado el botón C
en el interior del portón trasero
abierto durante tres segundos.
Nota
El ajuste de la altura deberá estar
programado a nivel de suelo.
Un aviso acústico indica el nuevo
ajuste y los intermitentes parpadean.
La altura reducida solo se puede
ajustar en un ángulo de apertura
superior a 30°.
Cuando gire la rueda de ajuste en la
puerta del conductor hasta el modo
intermedio 3/4, el portón trasero eléc‐
trico se detendrá al abrirse en la posi‐
ción recién ajustada.
El portón trasero solo puede mante‐
nerse abierto si se supera una deter‐
minada altura mínima (ángulo de
apertura mínimo de 30°). La altura de
apertura no puede programarse por debajo de dicha altura mínima.
Función de seguridad
Si el portón trasero eléctrico encuen‐
tra un obstáculo al abrirse o cerrarse, se invertirá automáticamente el
sentido del movimiento. Si se
encuentra múltiples obstáculos en un
mismo ciclo, se desactivará la
función. En este caso, hay que cerrar
o abrir el portón trasero manual‐
mente.
Page 38 of 337
36Llaves, puertas y ventanillasEl portón trasero eléctrico tiene
sensores antiatrapamiento en los bordes laterales. Si los sensores
detectan obstáculos entre el portón
trasero y el chasis, el portón trasero
se abrirá hasta que se vuelva a acti‐
var o cerrar manualmente.
La función de seguridad se indica
mediante un aviso acústico.
Retire todos los obstáculos antes de
reanudar el accionamiento eléctrico
normal.
Si el vehículo está equipado de
fábrica con un dispositivo de remol‐
que y hay un remolque conectado
eléctricamente, el portón trasero
eléctrico solo se podrá abrir con el
panel táctil y cerrar con G cuando
el portón trasero esté abierto.
Compruebe que no hay obstáculos
en la zona móvil.
Sobrecarga
Si se acciona el portón trasero eléc‐ trico repetidamente en intervalos
cortos, la función se desactiva
durante un tiempo. Para restablecer
el sistema, mueva manualmente el portón trasero a su posición final.Indicaciones generales para
accionar el portón trasero9 Peligro
No circule con el portón trasero
abierto o entreabierto, por ejem‐
plo, al transportar objetos volumi‐
nosos, ya que podrían entrar
gases de escape tóxicos, inodoros e invisibles, en el vehículo.
Pueden ocasionar un desvaneci‐
miento e incluso la muerte.
Atención
Antes de abrir el portón trasero,
compruebe si hay obstrucciones
por arriba, como una puerta de
garaje, para evitar daños en el
portón trasero. Compruebe siem‐
pre la zona de movimiento por
encima y detrás del portón trasero.
Nota
Si se montan determinados acceso‐ rios pesados en el portón trasero,
puede que éste no se mantenga en
posición abierta.
Nota
El accionamiento del portón trasero
eléctrico se desactiva si la carga de
la batería del vehículo es baja. En
este caso, el portón trasero puede
que ni siquiera funcione manual‐
mente.
Nota
Con el portón trasero eléctrico
desactivado y todas las puertas
desbloqueadas, el portón trasero
solamente puede accionarse
manualmente. En este caso, el
cierre manual del portón trasero
requiere bastante más fuerza.
Nota
Con temperaturas exteriores bajas,
es posible que el portón trasero no
se abra completamente por sí
mismo. En este caso, levante el
portón trasero manualmente hasta
su posición final normal.
Page 39 of 337

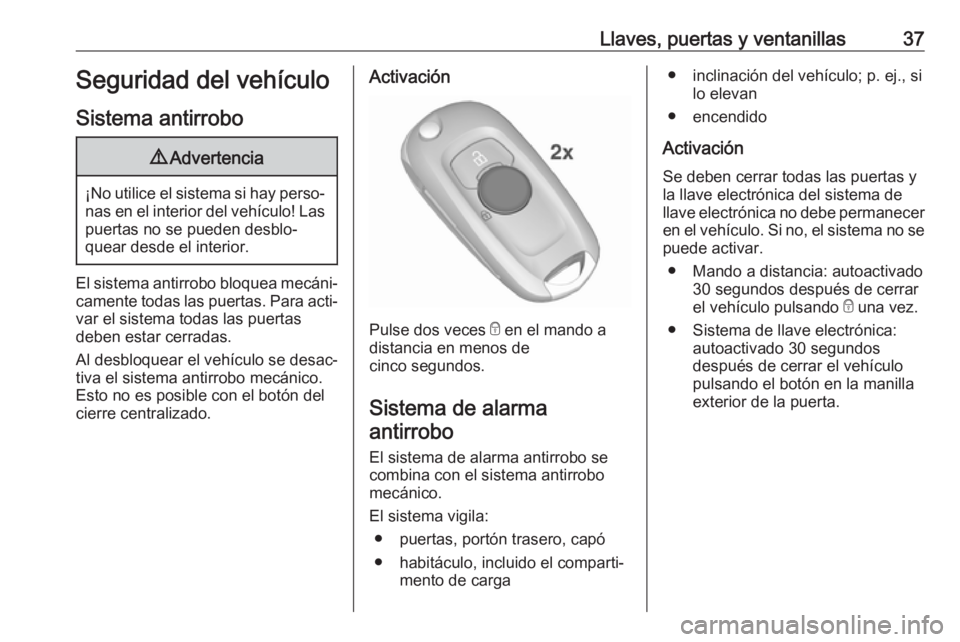

Llaves, puertas y ventanillas37Seguridad del vehículo
Sistema antirrobo9 Advertencia
¡No utilice el sistema si hay perso‐
nas en el interior del vehículo! Laspuertas no se pueden desblo‐
quear desde el interior.
El sistema antirrobo bloquea mecáni‐ camente todas las puertas. Para acti‐
var el sistema todas las puertas
deben estar cerradas.
Al desbloquear el vehículo se desac‐
tiva el sistema antirrobo mecánico.
Esto no es posible con el botón del
cierre centralizado.
Activación
Pulse dos veces e en el mando a
distancia en menos de
cinco segundos.
Sistema de alarmaantirrobo
El sistema de alarma antirrobo se
combina con el sistema antirrobo
mecánico.
El sistema vigila: ● puertas, portón trasero, capó● habitáculo, incluido el comparti‐ mento de carga
● inclinación del vehículo; p. ej., si lo elevan
● encendido
Activación
Se deben cerrar todas las puertas y
la llave electrónica del sistema de
llave electrónica no debe permanecer en el vehículo. Si no, el sistema no se
puede activar.
● Mando a distancia: autoactivado 30 segundos después de cerrar
el vehículo pulsando e una vez.
● Sistema de llave electrónica: autoactivado 30 segundos
después de cerrar el vehículo
pulsando el botón en la manilla
exterior de la puerta.
Page 40 of 337
38Llaves, puertas y ventanillas
● Mando a distancia o llave elec‐trónica: directamente al pulsar e
dos veces en un plazo de
cinco segundos.
● Sistema de llave electrónica con cierre pasivo habilitado: breve‐
mente activado después de que
se produzca el cierre pasivo.
Nota
Las modificaciones del interior del
vehículo, como el uso de fundas de
asiento, y las ventanillas o el techo
solar abiertos, podrían perturbar la
función de vigilancia del habitáculo.
Activación sin vigilancia del
habitáculo y de la inclinación del
vehículo
Desactive la vigilancia del habitáculo
y de la inclinación del vehículo
cuando se queden animales en el
vehículo, debido al elevado volumen
de señales ultrasónicas y a que los
movimientos dispararán la alarma.
También debe desactivarse cuando
el vehículo viaje en ferry o tren.
1. Cierre el portón trasero, el capó, las ventanillas y el techo solar.
2. Pulse o. El LED del botón o
se enciende durante un máximo de diez minutos.
3. Cierre las puertas.
4. Conecte el sistema de alarma antirrobo.
El mensaje de estado aparece en el
centro de información del conductor.
LED de estado
El LED de estado está integrado en el sensor situado en la parte superior
del tablero de instrumentos.
