OPEL ASTRA K 2017 Manual de Instruções (in Portugues)

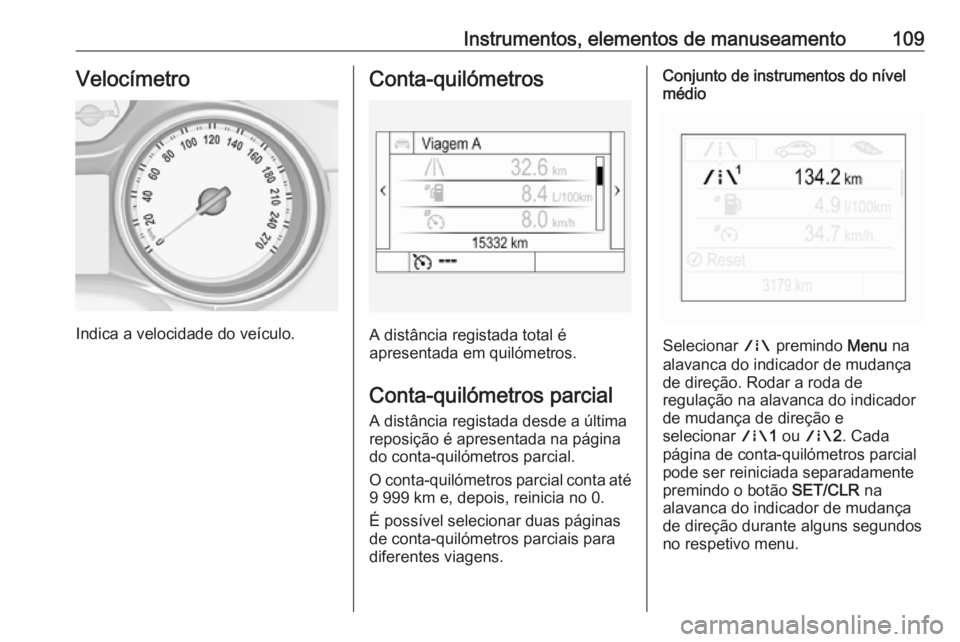

Instrumentos, elementos de manuseamento109Velocímetro
Indica a velocidade do veículo.
Conta-quilómetros
A distância registada total é
apresentada em quilómetros.
Conta-quilómetros parcial A distância registada desde a última
reposição é apresentada na página
do conta-quilómetros parcial.
O conta-quilómetros parcial conta até 9 999 km e, depois, reinicia no 0.
É possível selecionar duas páginas
de conta-quilómetros parciais para
diferentes viagens.
Conjunto de instrumentos do nível
médio
Selecionar ; premindo Menu na
alavanca do indicador de mudança de direção. Rodar a roda de
regulação na alavanca do indicador de mudança de direção e
selecionar ;1 ou ; 2. Cada
página de conta-quilómetros parcial
pode ser reiniciada separadamente
premindo o botão SET/CLR na
alavanca do indicador de mudança
de direção durante alguns segundos
no respetivo menu.

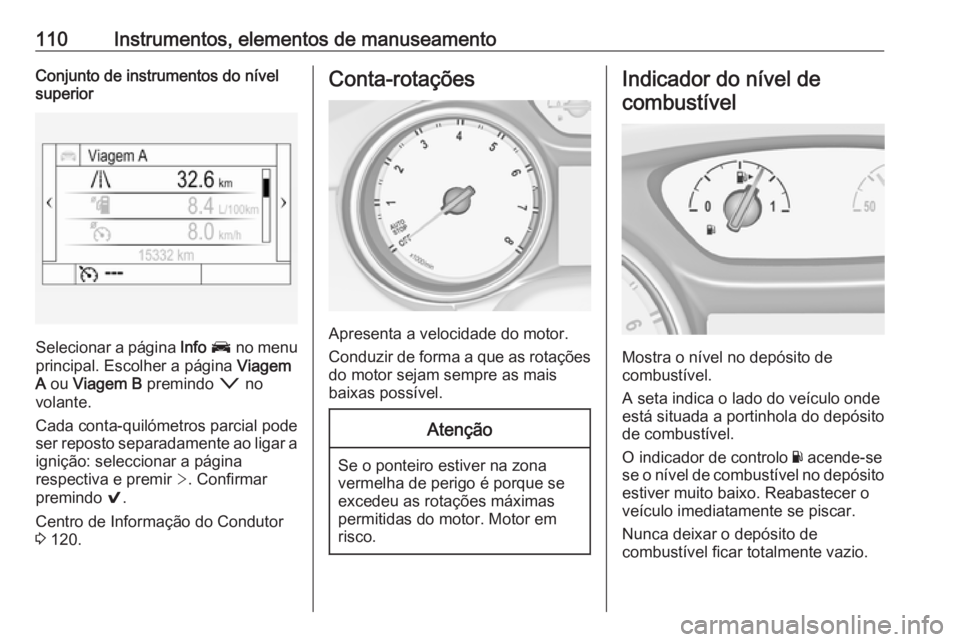

110Instrumentos, elementos de manuseamentoConjunto de instrumentos do nível
superior
Selecionar a página Info J no menu
principal. Escolher a página Viagem
A ou Viagem B premindo o no
volante.
Cada conta-quilómetros parcial pode
ser reposto separadamente ao ligar a
ignição: seleccionar a página
respectiva e premir >. Confirmar
premindo 9.
Centro de Informação do Condutor
3 120.
Conta-rotações
Apresenta a velocidade do motor.
Conduzir de forma a que as rotações do motor sejam sempre as mais
baixas possível.
Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível
Mostra o nível no depósito de
combustível.
A seta indica o lado do veículo onde
está situada a portinhola do depósito de combustível.
O indicador de controlo Y acende-se
se o nível de combustível no depósito estiver muito baixo. Reabastecer o
veículo imediatamente se piscar.
Nunca deixar o depósito de
combustível ficar totalmente vazio.

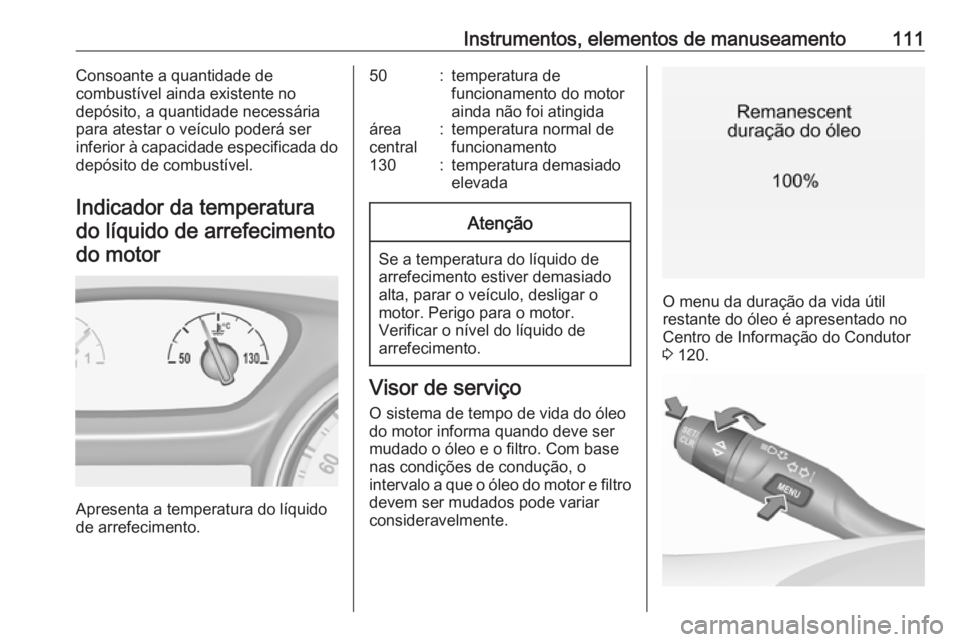

Instrumentos, elementos de manuseamento111Consoante a quantidade de
combustível ainda existente no
depósito, a quantidade necessária
para atestar o veículo poderá ser
inferior à capacidade especificada do
depósito de combustível.
Indicador da temperaturado líquido de arrefecimento do motor
Apresenta a temperatura do líquido
de arrefecimento.
50:temperatura de
funcionamento do motor
ainda não foi atingidaárea
central:temperatura normal de
funcionamento130:temperatura demasiado
elevadaAtenção
Se a temperatura do líquido de
arrefecimento estiver demasiado
alta, parar o veículo, desligar o
motor. Perigo para o motor.
Verificar o nível do líquido de
arrefecimento.
Visor de serviço
O sistema de tempo de vida do óleodo motor informa quando deve ser
mudado o óleo e o filtro. Com base
nas condições de condução, o
intervalo a que o óleo do motor e filtro
devem ser mudados pode variar
consideravelmente.
O menu da duração da vida útil
restante do óleo é apresentado no
Centro de Informação do Condutor
3 120.

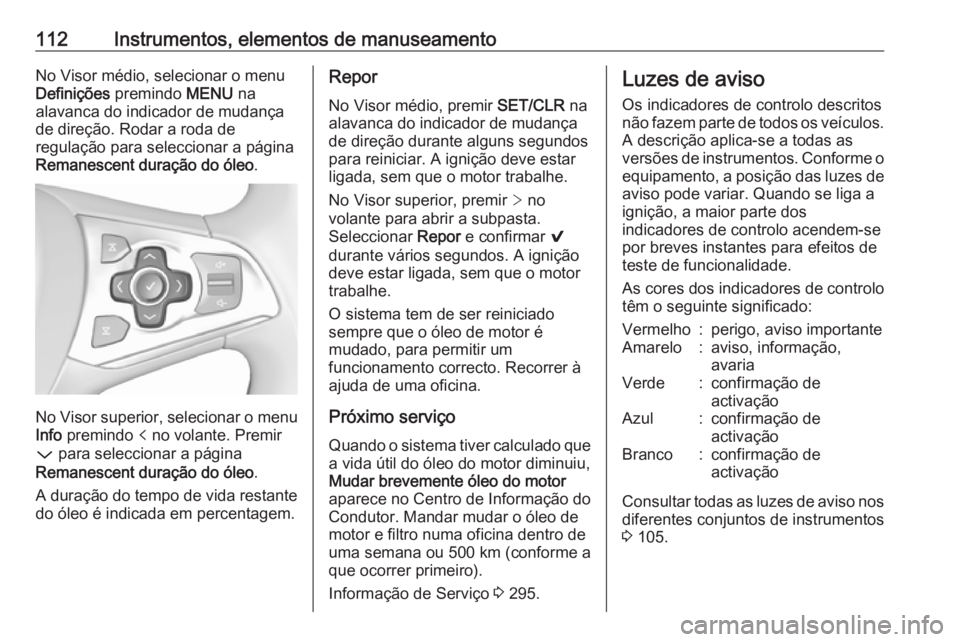

112Instrumentos, elementos de manuseamentoNo Visor médio, selecionar o menu
Definições premindo MENU na
alavanca do indicador de mudança de direção. Rodar a roda de
regulação para seleccionar a página
Remanescent duração do óleo .
No Visor superior, selecionar o menu
Info premindo p no volante. Premir
P para seleccionar a página
Remanescent duração do óleo .
A duração do tempo de vida restante do óleo é indicada em percentagem.
Repor
No Visor médio, premir SET/CLR na
alavanca do indicador de mudança de direção durante alguns segundos
para reiniciar. A ignição deve estar
ligada, sem que o motor trabalhe.
No Visor superior, premir > no
volante para abrir a subpasta.
Seleccionar Repor e confirmar 9
durante vários segundos. A ignição
deve estar ligada, sem que o motor
trabalhe.
O sistema tem de ser reiniciado
sempre que o óleo de motor é
mudado, para permitir um
funcionamento correcto. Recorrer à
ajuda de uma oficina.
Próximo serviço Quando o sistema tiver calculado que
a vida útil do óleo do motor diminuiu,
Mudar brevemente óleo do motor
aparece no Centro de Informação do
Condutor. Mandar mudar o óleo de
motor e filtro numa oficina dentro de
uma semana ou 500 km (conforme a que ocorrer primeiro).
Informação de Serviço 3 295.Luzes de aviso
Os indicadores de controlo descritos
não fazem parte de todos os veículos.
A descrição aplica-se a todas as
versões de instrumentos. Conforme o
equipamento, a posição das luzes de
aviso pode variar. Quando se liga a
ignição, a maior parte dos
indicadores de controlo acendem-se
por breves instantes para efeitos de
teste de funcionalidade.
As cores dos indicadores de controlo
têm o seguinte significado:Vermelho:perigo, aviso importanteAmarelo:aviso, informação,
avariaVerde:confirmação de
activaçãoAzul:confirmação de
activaçãoBranco:confirmação de
activação
Consultar todas as luzes de aviso nos
diferentes conjuntos de instrumentos
3 105.

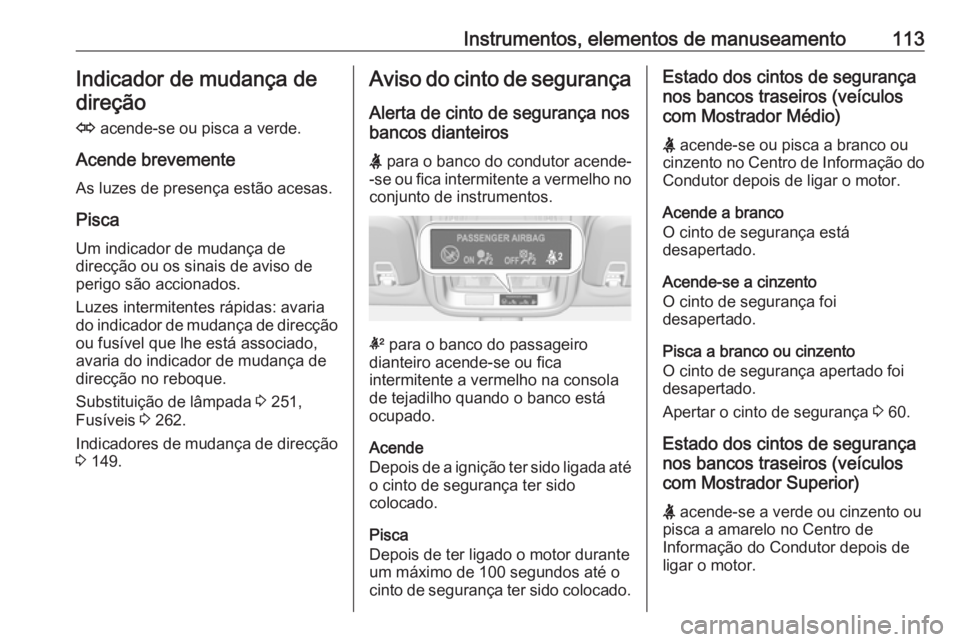

Instrumentos, elementos de manuseamento113Indicador de mudança dedireção
O acende-se ou pisca a verde.
Acende brevemente
As luzes de presença estão acesas.
Pisca Um indicador de mudança dedirecção ou os sinais de aviso de perigo são accionados.
Luzes intermitentes rápidas: avaria
do indicador de mudança de direcção
ou fusível que lhe está associado,
avaria do indicador de mudança de
direcção no reboque.
Substituição de lâmpada 3 251,
Fusíveis 3 262.
Indicadores de mudança de direcção 3 149.Aviso do cinto de segurança
Alerta de cinto de segurança nos
bancos dianteiros
X para o banco do condutor acende-
-se ou fica intermitente a vermelho no conjunto de instrumentos.
k para o banco do passageiro
dianteiro acende-se ou fica
intermitente a vermelho na consola
de tejadilho quando o banco está
ocupado.
Acende
Depois de a ignição ter sido ligada até o cinto de segurança ter sido
colocado.
Pisca
Depois de ter ligado o motor durante
um máximo de 100 segundos até o cinto de segurança ter sido colocado.
Estado dos cintos de segurança
nos bancos traseiros (veículos
com Mostrador Médio)
X acende-se ou pisca a branco ou
cinzento no Centro de Informação do Condutor depois de ligar o motor.
Acende a branco
O cinto de segurança está
desapertado.
Acende-se a cinzento
O cinto de segurança foi
desapertado.
Pisca a branco ou cinzento
O cinto de segurança apertado foi
desapertado.
Apertar o cinto de segurança 3 60.
Estado dos cintos de segurança
nos bancos traseiros (veículos
com Mostrador Superior)
X acende-se a verde ou cinzento ou
pisca a amarelo no Centro de
Informação do Condutor depois de
ligar o motor.

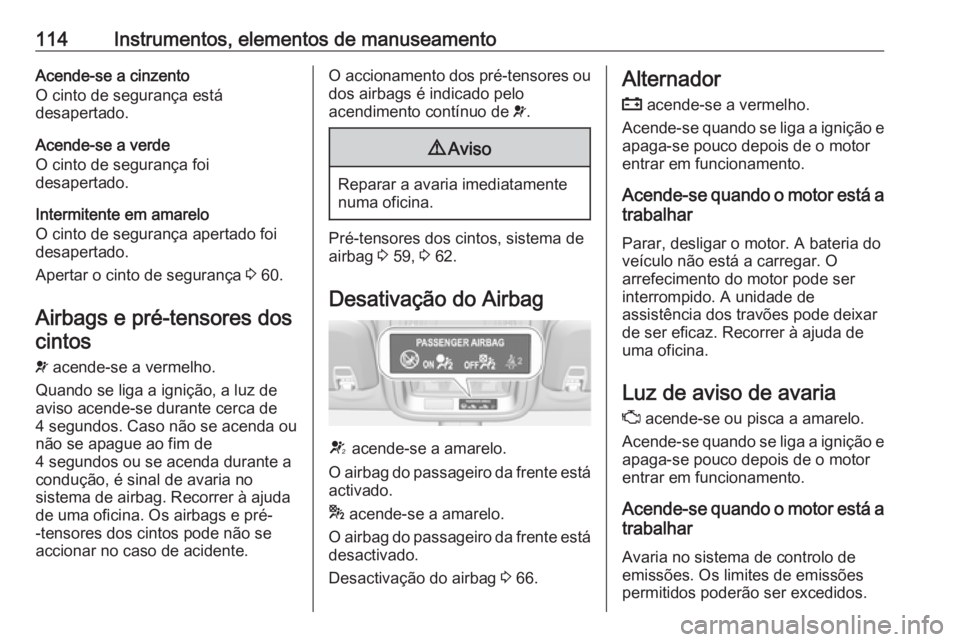

114Instrumentos, elementos de manuseamentoAcende-se a cinzento
O cinto de segurança está
desapertado.
Acende-se a verde
O cinto de segurança foi
desapertado.
Intermitente em amarelo
O cinto de segurança apertado foi
desapertado.
Apertar o cinto de segurança 3 60.
Airbags e pré-tensores dos cintos
v acende-se a vermelho.
Quando se liga a ignição, a luz de
aviso acende-se durante cerca de
4 segundos. Caso não se acenda ou
não se apague ao fim de
4 segundos ou se acenda durante a
condução, é sinal de avaria no
sistema de airbag. Recorrer à ajuda
de uma oficina. Os airbags e pré-
-tensores dos cintos pode não se
accionar no caso de acidente.O accionamento dos pré-tensores ou dos airbags é indicado pelo
acendimento contínuo de v.9 Aviso
Reparar a avaria imediatamente
numa oficina.
Pré-tensores dos cintos, sistema de
airbag 3 59, 3 62.
Desativação do Airbag
V acende-se a amarelo.
O airbag do passageiro da frente está activado.
* acende-se a amarelo.
O airbag do passageiro da frente está
desactivado.
Desactivação do airbag 3 66.
Alternador
p acende-se a vermelho.
Acende-se quando se liga a ignição e apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a trabalhar
Parar, desligar o motor. A bateria do
veículo não está a carregar. O
arrefecimento do motor pode ser
interrompido. A unidade de
assistência dos travões pode deixar
de ser eficaz. Recorrer à ajuda de
uma oficina.
Luz de aviso de avaria
Z acende-se ou pisca a amarelo.
Acende-se quando se liga a ignição e apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a trabalhar
Avaria no sistema de controlo de
emissões. Os limites de emissões
permitidos poderão ser excedidos.

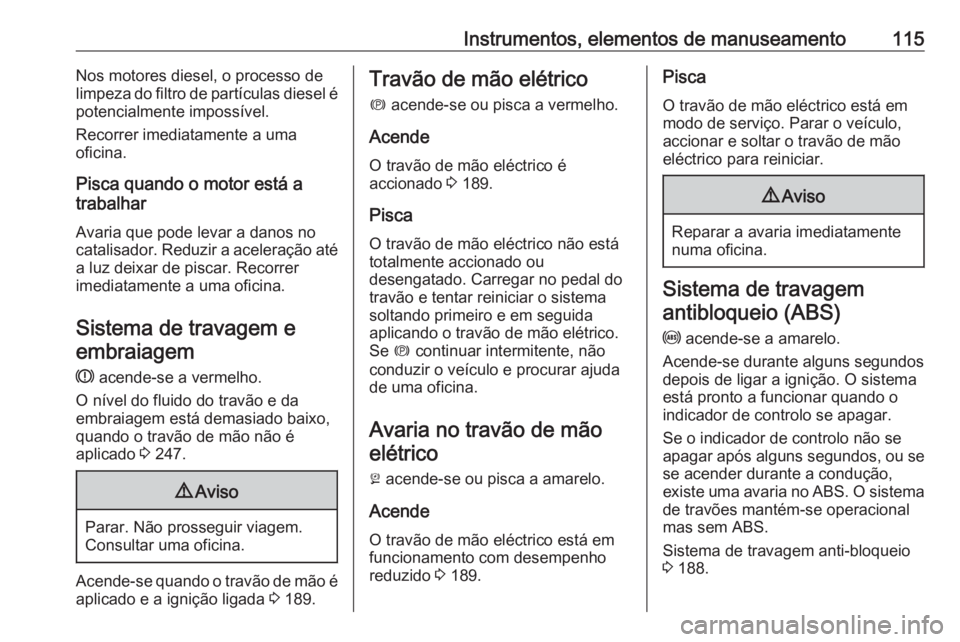

Instrumentos, elementos de manuseamento115Nos motores diesel, o processo de
limpeza do filtro de partículas diesel é
potencialmente impossível.
Recorrer imediatamente a uma
oficina.
Pisca quando o motor está a
trabalhar
Avaria que pode levar a danos no
catalisador. Reduzir a aceleração até
a luz deixar de piscar. Recorrer
imediatamente a uma oficina.
Sistema de travagem eembraiagem
R acende-se a vermelho.
O nível do fluido do travão e da
embraiagem está demasiado baixo,
quando o travão de mão não é
aplicado 3 247.9 Aviso
Parar. Não prosseguir viagem.
Consultar uma oficina.
Acende-se quando o travão de mão é aplicado e a ignição ligada 3 189.
Travão de mão elétrico
m acende-se ou pisca a vermelho.
Acende O travão de mão eléctrico é
accionado 3 189.
Pisca
O travão de mão eléctrico não está totalmente accionado ou
desengatado. Carregar no pedal do
travão e tentar reiniciar o sistema
soltando primeiro e em seguida
aplicando o travão de mão elétrico.
Se m continuar intermitente, não
conduzir o veículo e procurar ajuda
de uma oficina.
Avaria no travão de mão elétrico
j acende-se ou pisca a amarelo.
Acende
O travão de mão eléctrico está em
funcionamento com desempenho
reduzido 3 189.Pisca
O travão de mão eléctrico está em
modo de serviço. Parar o veículo,
accionar e soltar o travão de mão
eléctrico para reiniciar.9 Aviso
Reparar a avaria imediatamente
numa oficina.
Sistema de travagem
antibloqueio (ABS)
u acende-se a amarelo.
Acende-se durante alguns segundos
depois de ligar a ignição. O sistema
está pronto a funcionar quando o
indicador de controlo se apagar.
Se o indicador de controlo não se
apagar após alguns segundos, ou se
se acender durante a condução,
existe uma avaria no ABS. O sistema de travões mantém-se operacional
mas sem ABS.
Sistema de travagem anti-bloqueio 3 188.

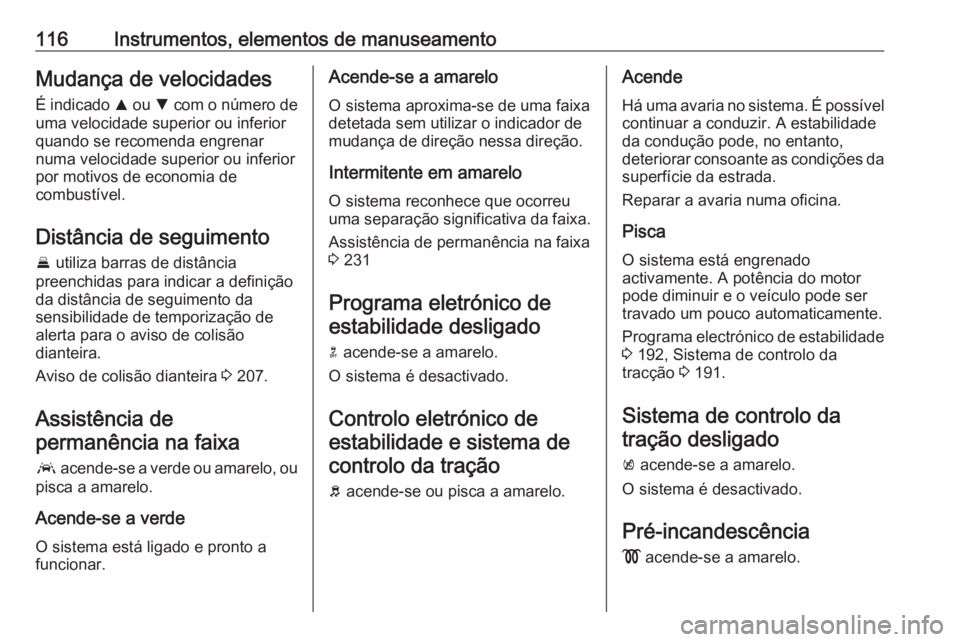

116Instrumentos, elementos de manuseamentoMudança de velocidades
É indicado R ou S com o número de
uma velocidade superior ou inferior
quando se recomenda engrenar
numa velocidade superior ou inferior por motivos de economia de
combustível.
Distância de seguimento E utiliza barras de distância
preenchidas para indicar a definição
da distância de seguimento da
sensibilidade de temporização de
alerta para o aviso de colisão
dianteira.
Aviso de colisão dianteira 3 207.
Assistência de permanência na faixa
a acende-se a verde ou amarelo, ou
pisca a amarelo.
Acende-se a verde O sistema está ligado e pronto a
funcionar.Acende-se a amarelo
O sistema aproxima-se de uma faixa
detetada sem utilizar o indicador de
mudança de direção nessa direção.
Intermitente em amarelo O sistema reconhece que ocorreu
uma separação significativa da faixa.
Assistência de permanência na faixa
3 231
Programa eletrónico de estabilidade desligado
n acende-se a amarelo.
O sistema é desactivado.
Controlo eletrónico de estabilidade e sistema decontrolo da tração
b acende-se ou pisca a amarelo.Acende
Há uma avaria no sistema. É possível
continuar a conduzir. A estabilidade
da condução pode, no entanto,
deteriorar consoante as condições da
superfície da estrada.
Reparar a avaria numa oficina.
Pisca O sistema está engrenadoactivamente. A potência do motor
pode diminuir e o veículo pode ser
travado um pouco automaticamente.
Programa electrónico de estabilidade 3 192, Sistema de controlo da
tracção 3 191.
Sistema de controlo da tração desligado
k acende-se a amarelo.
O sistema é desactivado.
Pré-incandescência ! acende-se a amarelo.

Instrumentos, elementos de manuseamento117O pré-aquecimento do motor diesel é
ativado. Só é activado quando a
temperatura exterior for baixa. Ligar o motor quando a luz de aviso se
apagar.
Sistema de controlo dapressão dos pneus
w acende-se ou pisca a amarelo.
Acende Perda da pressão dos pneus. Pararimediatamente e verificar a pressão
dos pneus.
Pisca
Avaria no sistema ou pneu montado sem sensor de pressão (p. ex. roda sobresselente). Ao fim de
60 a 90 segundos, a luz de aviso fica acesa continuamente. Consultar uma
oficina.
Pressão do óleo de motor
I acende-se a vermelho.Acende-se quando se liga a ignição e
apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a trabalharAtenção
A lubrificação do motor pode ser
interrompida. Isso pode resultar em danos no motor e/ou em
bloqueio das rodas motrizes.
1. Pressione a embraiagem.
2. Seleccionar a ponto-morto.
3. Saia da circulação normal o mais rapidamente possível sem
impedir a circulação de outros
veículos.
4. Desligar a ignição.
9 Aviso
Quando o motor está desligado, é
necessária mais força para travare mexer a direcção.
Durante um Autostop, a unidade
de servofreio continua
operacional.
Não retirar a chave enquanto o
veículo não estiver parado, caso
contrário a tranca da direcção
poderá engatar inesperadamente.
Verificar o nível do óleo antes de
procurar assistência numa oficina
3 245.
Nível de combustível baixo
Y acende-se ou pisca a amarelo.
Acende
O nível do combustível no depósito
está demasiado baixo.
Pisca
Sem combustível. Reabastecer
imediatamente. Nunca deixar o
depósito ficar totalmente vazio.
Reabastecer 3 234.
Catalisador 3 179.
Sangrar o sistema de combustível
diesel 3 250.

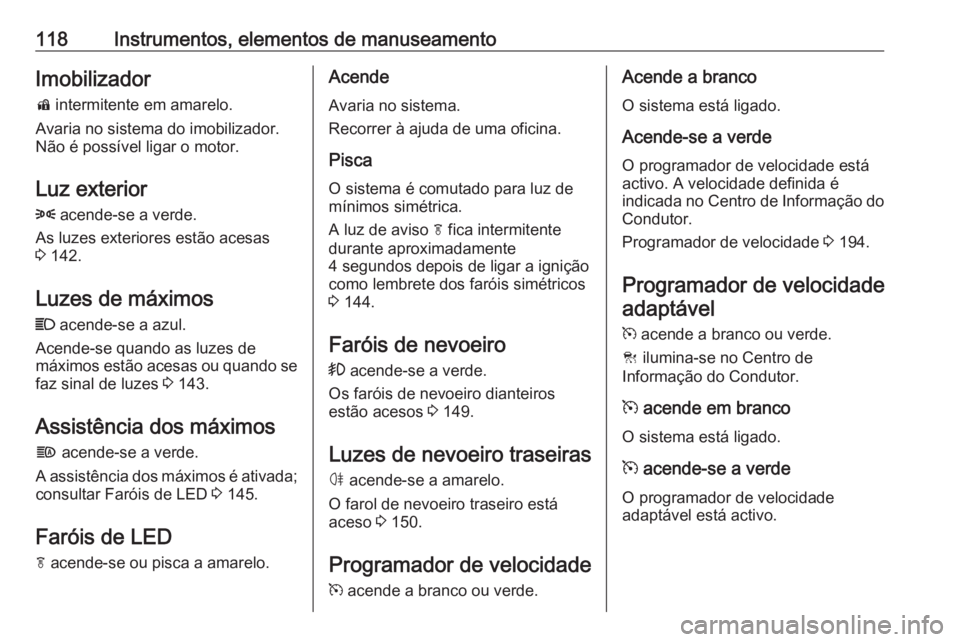

118Instrumentos, elementos de manuseamentoImobilizador
d intermitente em amarelo.
Avaria no sistema do imobilizador.
Não é possível ligar o motor.
Luz exterior
8 acende-se a verde.
As luzes exteriores estão acesas
3 142.
Luzes de máximos
C acende-se a azul.
Acende-se quando as luzes de
máximos estão acesas ou quando se faz sinal de luzes 3 143.
Assistência dos máximos f acende-se a verde.
A assistência dos máximos é ativada;
consultar Faróis de LED 3 145.
Faróis de LED
f acende-se ou pisca a amarelo.Acende
Avaria no sistema.
Recorrer à ajuda de uma oficina.
Pisca O sistema é comutado para luz de
mínimos simétrica.
A luz de aviso f fica intermitente
durante aproximadamente
4 segundos depois de ligar a ignição
como lembrete dos faróis simétricos
3 144.
Faróis de nevoeiro > acende-se a verde.
Os faróis de nevoeiro dianteiros
estão acesos 3 149.
Luzes de nevoeiro traseiras
ø acende-se a amarelo.
O farol de nevoeiro traseiro está
aceso 3 150.
Programador de velocidade m acende a branco ou verde.Acende a branco
O sistema está ligado.
Acende-se a verde
O programador de velocidade está
activo. A velocidade definida é
indicada no Centro de Informação do
Condutor.
Programador de velocidade 3 194.
Programador de velocidade adaptável
m acende a branco ou verde.
C ilumina-se no Centro de
Informação do Condutor.
m acende em branco
O sistema está ligado.
m acende-se a verde
O programador de velocidade
adaptável está activo.
