Arrumação79
● Passar os cintos de segurançados bancos exteriores através
dos suportes laterais para
protegê-los de danos. Quando
dobrar os encostos, empurre os
cintos com eles.● Retirar o cinto de segurança da guia do encosto do banco e
colocá-lo atrás do retentor,
conforme se mostra na
ilustração.
● Para levantar, levantar os encostos e levá-los à posição
vertical até ouvir um som de encaixe.Os encostos estão
correctamente encaixados
quando as marcas vermelhas nos dois lados perto da alavanca de desengate deixam de se ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.

80Arrumação
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto de segurança aproximadamente
20 mm e soltá-lo.
Extensão da bagageira (encosto
do banco traseiro de duas
partes), Sports Tourer
● Inserir as linguetas dos cintos de
segurança exteriores no suporte
lateral para proteger os cintos
dos danos; ver ilustração.
● Puxar a alavanca de desengate num ou nos dois lados exteriorese rebater os encostos do banco
sobre os assentos.
● Para levantar, levantar os encostos e levá-los à posição
vertical até ouvir um som de encaixe.

Arrumação81
Os encostos estão
correctamente encaixados
quando as marcas vermelhas
nos dois lados perto da alavanca de desengate deixam de se ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado
depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto
de segurança aproximadamente
20 mm e soltá-lo.
Extensão da bagageira (encosto
do banco traseiro de três partes),
Sports Tourer
● Dobrar para cima o apoio de braços central.● Puxar a laçada e rebater parabaixo o encosto do banco
central.

82Arrumação●Inserir as linguetas dos cintos de
segurança exteriores no suporte
lateral para proteger os cintos
dos danos; ver ilustração.
● Puxar a alavanca de desengate num ou nos dois lados exteriores
e rebater os encostos do banco
sobre os assentos.
9 Aviso
Ter cuidado ao rebater o encosto
do banco exterior direito se o
encosto do banco central já
estiver rebatido. Risco de
ferimentos devido à protuberância
de parafusos desde o lado interior
do encosto do banco.
● Em alternativa, rebater os encostos dos bancos a partir da
bagageira: puxar o interruptor na parede lateral esquerda ou
direita da bagageira para rebater
a parte correspondente do
encosto do banco traseiro.
9 Aviso
Ter cuidado ao operar os
encostos dos bancos traseiros a
partir da bagageira. O encosto do
banco é rebatido com uma
energia considerável. Risco de
lesão, principalmente para
crianças.
Certificar-se de que nada está fixo aos bancos traseiros ou colocado
no assento.
● Para levantar, levantar os encostos e levá-los à posiçãovertical até ouvir um som deencaixe.
Os encostos estão
correctamente encaixados
quando as marcas vermelhas
nos dois lados perto da alavanca de desengate deixam de se ver.

Arrumação839Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado
depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto
de segurança aproximadamente
20 mm e soltá-lo.
Cobertura da bagageira Não colocar quaisquer objectos na
tampa.
2 volumes de 5 portas
Remoção
Desengatar as correias de segurança
da porta da bagageira.
Levantar a cobertura na parte de trás
e empurrá-la para cima na frente.
Retirar a tampa.
Colocação
Encaixar a tampa nas calhas e
rebater para baixo. Fixar as correias
de fixação à porta da bagageira.
Sports Tourer
Fechar a cortina para-sol
Puxar a cortina para-sol utilizando a
pega para trás e para cima até
engatar os elementos de retenção
laterais.

84ArrumaçãoAbrir a cortina para-sol
Puxar a pega na extremidade da
cortina para-sol para trás e para
baixo. A tampa é enrolada
automaticamente.
Remover a cortina para-sol
Abrir a cortina para-sol.
Puxar e segurar para cima a alavanca
de abertura no lado direito. Levantar
primeiro a cortina para-sol do lado direito e remover dos elementos deretenção.
A cortina para-sol removida pode ser
arrumada por baixo da cobertura do
piso traseiro conforme se mostra na
ilustração. Inserir primeiro o lado
esquerdo da cobertura enrolada na
reentrância direita dianteira, puxar a
alavanca de desengate e inserir o lado direito na reentrância esquerda
dianteira.
Cobertura do piso na bagageira
3 85.
Instalar a cortina para-sol
Inserir o lado esquerdo da cortina
para-sol na reentrância, em seguida
puxar continuamente a alavanca de

Arrumação85desengate para cima e inserir o lado
direito da cortina para-sol na
reentrância e engatar.

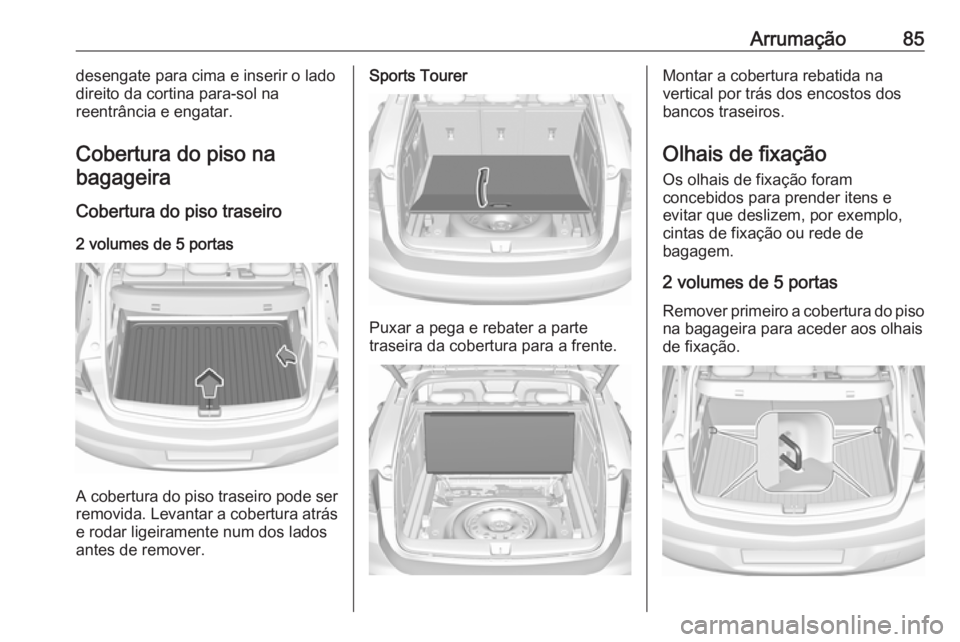

Cobertura do piso na
bagageira
Cobertura do piso traseiro2 volumes de 5 portas
A cobertura do piso traseiro pode serremovida. Levantar a cobertura atrás
e rodar ligeiramente num dos lados
antes de remover.
Sports Tourer
Puxar a pega e rebater a parte
traseira da cobertura para a frente.
Montar a cobertura rebatida na
vertical por trás dos encostos dos
bancos traseiros.
Olhais de fixação Os olhais de fixação foram
concebidos para prender itens e
evitar que deslizem, por exemplo,
cintas de fixação ou rede de
bagagem.
2 volumes de 5 portasRemover primeiro a cobertura do piso
na bagageira para aceder aos olhais
de fixação.

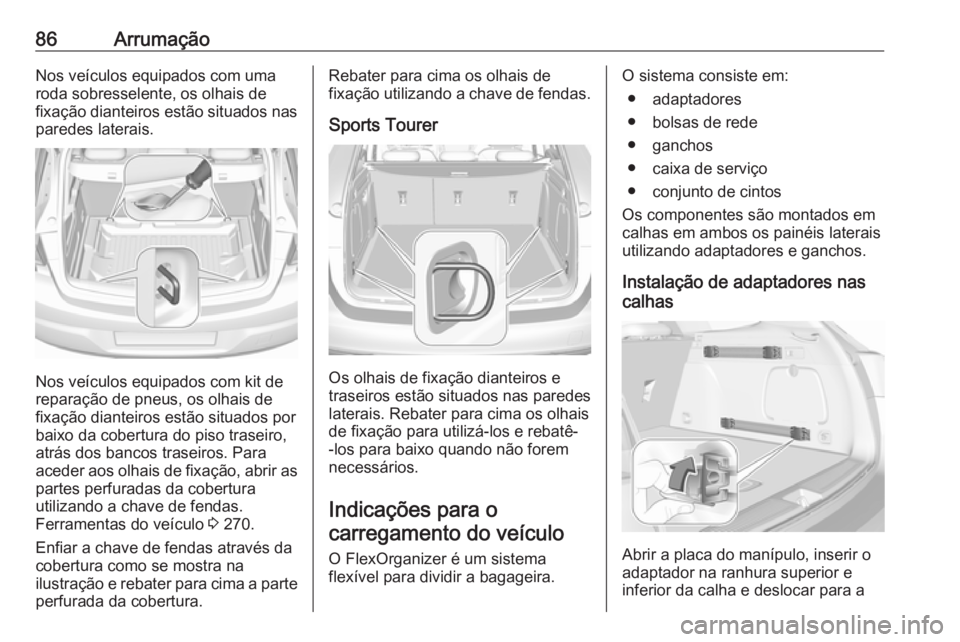

86ArrumaçãoNos veículos equipados com uma
roda sobresselente, os olhais de
fixação dianteiros estão situados nas
paredes laterais.
Nos veículos equipados com kit de
reparação de pneus, os olhais de fixação dianteiros estão situados porbaixo da cobertura do piso traseiro,
atrás dos bancos traseiros. Para
aceder aos olhais de fixação, abrir as
partes perfuradas da cobertura
utilizando a chave de fendas.
Ferramentas do veículo 3 270.
Enfiar a chave de fendas através da
cobertura como se mostra na
ilustração e rebater para cima a parte perfurada da cobertura.
Rebater para cima os olhais de
fixação utilizando a chave de fendas.
Sports Tourer
Os olhais de fixação dianteiros e
traseiros estão situados nas paredes
laterais. Rebater para cima os olhais
de fixação para utilizá-los e rebatê-
-los para baixo quando não forem
necessários.
Indicações para o carregamento do veículo
O FlexOrganizer é um sistema
flexível para dividir a bagageira.
O sistema consiste em:
● adaptadores
● bolsas de rede
● ganchos
● caixa de serviço
● conjunto de cintos
Os componentes são montados em
calhas em ambos os painéis laterais
utilizando adaptadores e ganchos.
Instalação de adaptadores nas
calhas
Abrir a placa do manípulo, inserir o
adaptador na ranhura superior e
inferior da calha e deslocar para a

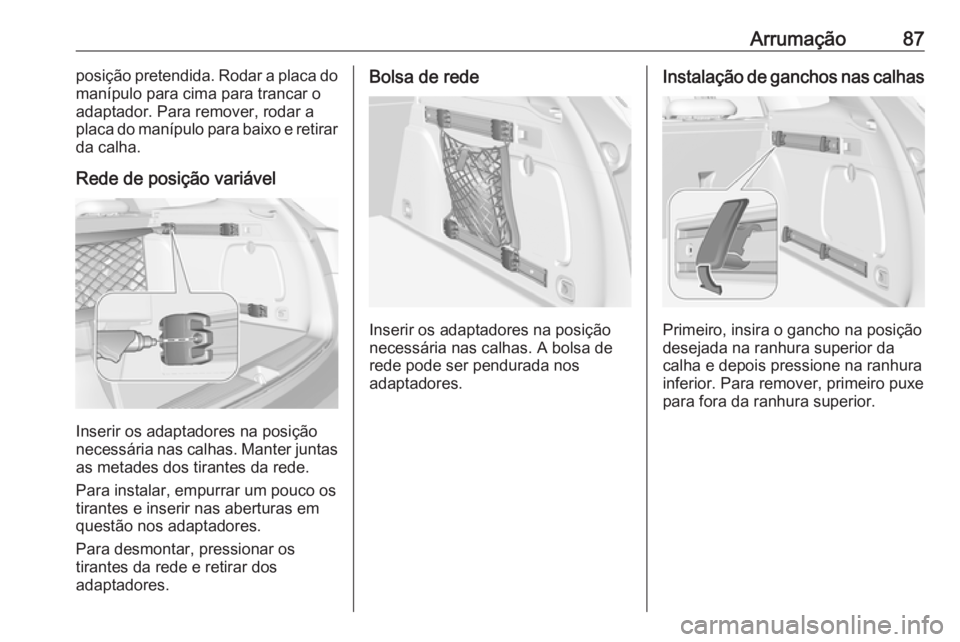

Arrumação87posição pretendida. Rodar a placa do
manípulo para cima para trancar o
adaptador. Para remover, rodar a
placa do manípulo para baixo e retirar da calha.
Rede de posição variável
Inserir os adaptadores na posição
necessária nas calhas. Manter juntas as metades dos tirantes da rede.
Para instalar, empurrar um pouco os
tirantes e inserir nas aberturas em
questão nos adaptadores.
Para desmontar, pressionar os
tirantes da rede e retirar dos
adaptadores.
Bolsa de rede
Inserir os adaptadores na posição
necessária nas calhas. A bolsa de
rede pode ser pendurada nos
adaptadores.
Instalação de ganchos nas calhas
Primeiro, insira o gancho na posição
desejada na ranhura superior da
calha e depois pressione na ranhura
inferior. Para remover, primeiro puxe
para fora da ranhura superior.

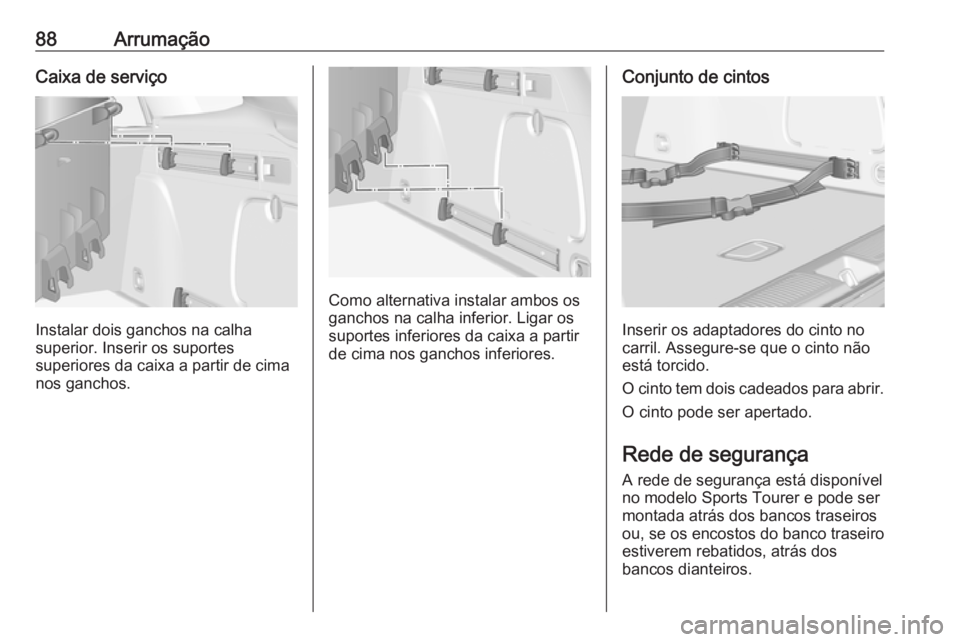

88ArrumaçãoCaixa de serviço
Instalar dois ganchos na calha
superior. Inserir os suportes
superiores da caixa a partir de cima
nos ganchos.
Como alternativa instalar ambos os
ganchos na calha inferior. Ligar os
suportes inferiores da caixa a partir
de cima nos ganchos inferiores.
Conjunto de cintos
Inserir os adaptadores do cinto no
carril. Assegure-se que o cinto não
está torcido.
O cinto tem dois cadeados para abrir.
O cinto pode ser apertado.
Rede de segurança
A rede de segurança está disponível
no modelo Sports Tourer e pode ser
montada atrás dos bancos traseiros
ou, se os encostos do banco traseiro
estiverem rebatidos, atrás dos
bancos dianteiros.
