OPEL ASTRA K 2019.5 Instrukcja obsługi (in Polish)

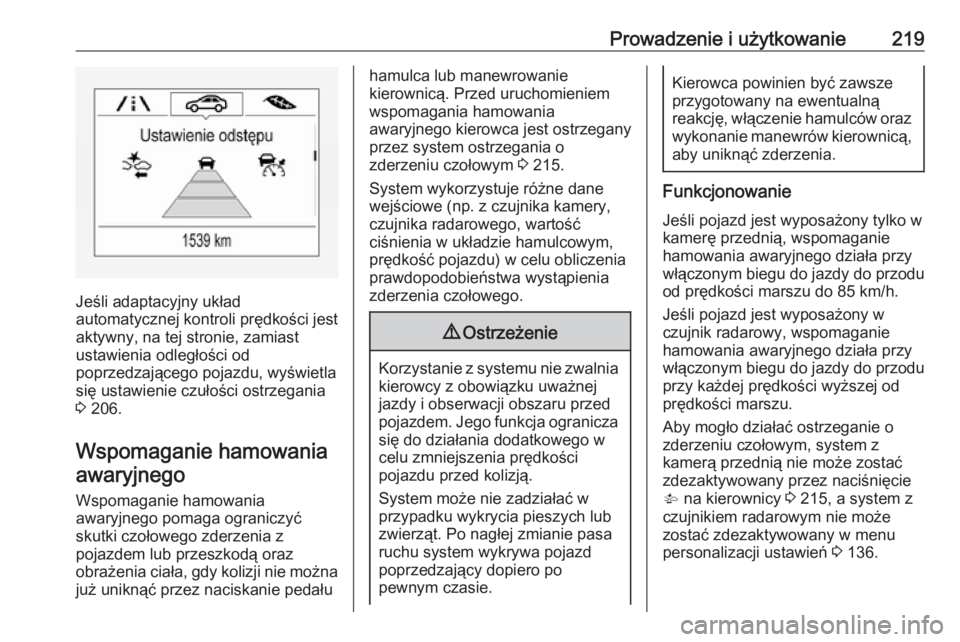

Prowadzenie i użytkowanie219
Jeśli adaptacyjny układ
automatycznej kontroli prędkości jest
aktywny, na tej stronie, zamiast
ustawienia odległości od
poprzedzającego pojazdu, wyświetla
się ustawienie czułości ostrzegania
3 206.
Wspomaganie hamowania awaryjnego
Wspomaganie hamowania
awaryjnego pomaga ograniczyć
skutki czołowego zderzenia z
pojazdem lub przeszkodą oraz
obrażenia ciała, gdy kolizji nie można już uniknąć przez naciskanie pedału
hamulca lub manewrowanie
kierownicą. Przed uruchomieniem
wspomagania hamowania
awaryjnego kierowca jest ostrzegany
przez system ostrzegania o
zderzeniu czołowym 3 215.
System wykorzystuje różne dane wejściowe (np. z czujnika kamery,
czujnika radarowego, wartość
ciśnienia w układzie hamulcowym,
prędkość pojazdu) w celu obliczenia
prawdopodobieństwa wystąpienia
zderzenia czołowego.9 Ostrzeżenie
Korzystanie z systemu nie zwalnia
kierowcy z obowiązku uważnej
jazdy i obserwacji obszaru przed
pojazdem. Jego funkcja ogranicza
się do działania dodatkowego w
celu zmniejszenia prędkości
pojazdu przed kolizją.
System może nie zadziałać w
przypadku wykrycia pieszych lub
zwierząt. Po nagłej zmianie pasa
ruchu system wykrywa pojazd
poprzedzający dopiero po
pewnym czasie.
Kierowca powinien być zawsze
przygotowany na ewentualną
reakcję, włączenie hamulców oraz
wykonanie manewrów kierownicą, aby uniknąć zderzenia.
Funkcjonowanie
Jeśli pojazd jest wyposażony tylko w
kamerę przednią, wspomaganie
hamowania awaryjnego działa przy
włączonym biegu do jazdy do przodu
od prędkości marszu do 85 km/h.
Jeśli pojazd jest wyposażony w
czujnik radarowy, wspomaganie
hamowania awaryjnego działa przy
włączonym biegu do jazdy do przodu przy każdej prędkości wyższej od
prędkości marszu.
Aby mogło działać ostrzeganie o
zderzeniu czołowym, system z
kamerą przednią nie może zostać
zdezaktywowany przez naciśnięcie
V na kierownicy 3 215, a system z
czujnikiem radarowym nie może
zostać zdezaktywowany w menu
personalizacji ustawień 3 136.

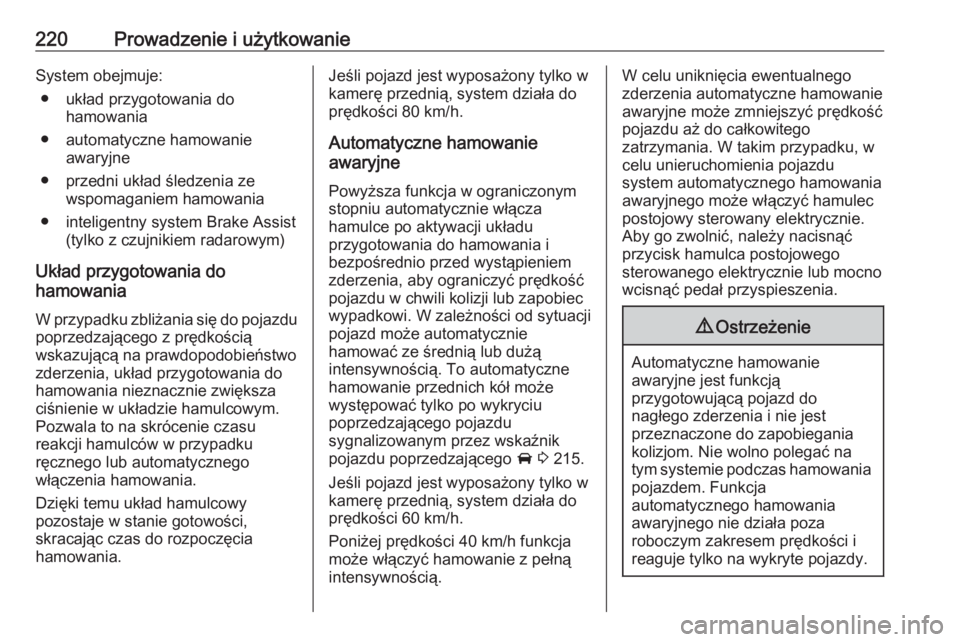

220Prowadzenie i użytkowanieSystem obejmuje:● układ przygotowania do hamowania
● automatyczne hamowanie awaryjne
● przedni układ śledzenia ze wspomaganiem hamowania
● inteligentny system Brake Assist (tylko z czujnikiem radarowym)
Układ przygotowania do
hamowania
W przypadku zbliżania się do pojazdu
poprzedzającego z prędkością
wskazującą na prawdopodobieństwo
zderzenia, układ przygotowania do
hamowania nieznacznie zwiększa
ciśnienie w układzie hamulcowym.
Pozwala to na skrócenie czasu
reakcji hamulców w przypadku
ręcznego lub automatycznego
włączenia hamowania.
Dzięki temu układ hamulcowy
pozostaje w stanie gotowości,
skracając czas do rozpoczęcia
hamowania.Jeśli pojazd jest wyposażony tylko w kamerę przednią, system działa do
prędkości 80 km/h.
Automatyczne hamowanie
awaryjne
Powyższa funkcja w ograniczonym
stopniu automatycznie włącza
hamulce po aktywacji układu
przygotowania do hamowania i
bezpośrednio przed wystąpieniem
zderzenia, aby ograniczyć prędkość
pojazdu w chwili kolizji lub zapobiec
wypadkowi. W zależności od sytuacjipojazd może automatycznie
hamować ze średnią lub dużą
intensywnością. To automatyczne
hamowanie przednich kół może
występować tylko po wykryciu
poprzedzającego pojazdu
sygnalizowanym przez wskaźnik
pojazdu poprzedzającego A 3 215.
Jeśli pojazd jest wyposażony tylko w
kamerę przednią, system działa do
prędkości 60 km/h.
Poniżej prędkości 40 km/h funkcja
może włączyć hamowanie z pełną intensywnością.W celu uniknięcia ewentualnego
zderzenia automatyczne hamowanie awaryjne może zmniejszyć prędkość
pojazdu aż do całkowitego
zatrzymania. W takim przypadku, w
celu unieruchomienia pojazdu
system automatycznego hamowania
awaryjnego może włączyć hamulec
postojowy sterowany elektrycznie. Aby go zwolnić, należy nacisnąć
przycisk hamulca postojowego
sterowanego elektrycznie lub mocno wcisnąć pedał przyspieszenia.9 Ostrzeżenie
Automatyczne hamowanie
awaryjne jest funkcją
przygotowującą pojazd do
nagłego zderzenia i nie jest
przeznaczone do zapobiegania
kolizjom. Nie wolno polegać na
tym systemie podczas hamowania pojazdem. Funkcja
automatycznego hamowania
awaryjnego nie działa poza
roboczym zakresem prędkości i reaguje tylko na wykryte pojazdy.

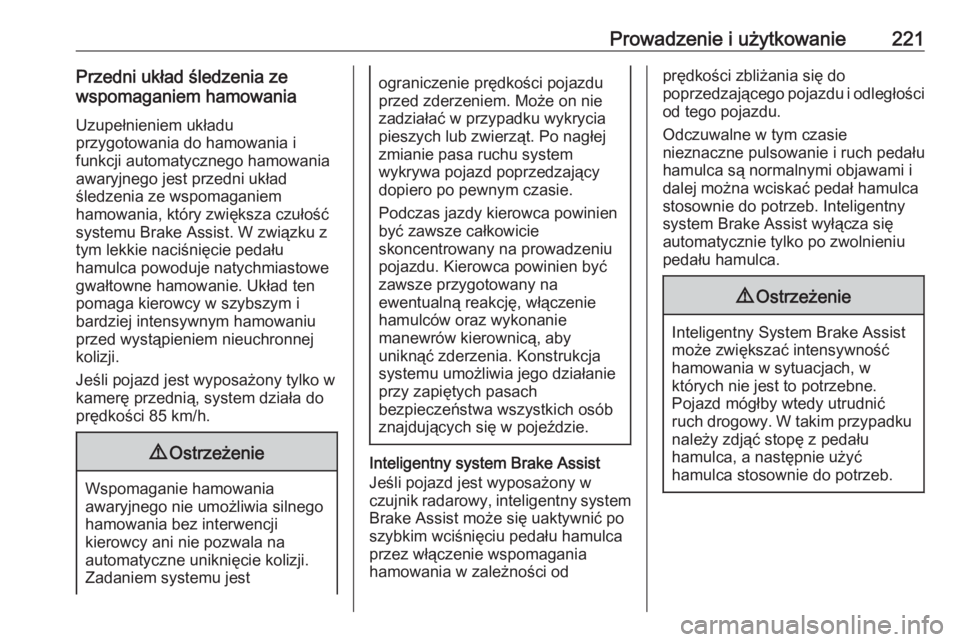

Prowadzenie i użytkowanie221Przedni układ śledzenia zewspomaganiem hamowania
Uzupełnieniem układu
przygotowania do hamowania i
funkcji automatycznego hamowania
awaryjnego jest przedni układ
śledzenia ze wspomaganiem
hamowania, który zwiększa czułość
systemu Brake Assist. W związku z
tym lekkie naciśnięcie pedału
hamulca powoduje natychmiastowe
gwałtowne hamowanie. Układ ten
pomaga kierowcy w szybszym i
bardziej intensywnym hamowaniu
przed wystąpieniem nieuchronnej
kolizji.
Jeśli pojazd jest wyposażony tylko w
kamerę przednią, system działa do
prędkości 85 km/h.9 Ostrzeżenie
Wspomaganie hamowania
awaryjnego nie umożliwia silnego hamowania bez interwencji
kierowcy ani nie pozwala na
automatyczne uniknięcie kolizji.
Zadaniem systemu jest
ograniczenie prędkości pojazdu
przed zderzeniem. Może on nie
zadziałać w przypadku wykrycia
pieszych lub zwierząt. Po nagłej
zmianie pasa ruchu system
wykrywa pojazd poprzedzający
dopiero po pewnym czasie.
Podczas jazdy kierowca powinien
być zawsze całkowicie
skoncentrowany na prowadzeniu
pojazdu. Kierowca powinien być
zawsze przygotowany na
ewentualną reakcję, włączenie
hamulców oraz wykonanie
manewrów kierownicą, aby
uniknąć zderzenia. Konstrukcja
systemu umożliwia jego działanie
przy zapiętych pasach
bezpieczeństwa wszystkich osób
znajdujących się w pojeździe.
Inteligentny system Brake Assist
Jeśli pojazd jest wyposażony w
czujnik radarowy, inteligentny system Brake Assist może się uaktywnić poszybkim wciśnięciu pedału hamulca
przez włączenie wspomagania
hamowania w zależności od
prędkości zbliżania się do
poprzedzającego pojazdu i odległości od tego pojazdu.
Odczuwalne w tym czasie
nieznaczne pulsowanie i ruch pedału
hamulca są normalnymi objawami i
dalej można wciskać pedał hamulca
stosownie do potrzeb. Inteligentny
system Brake Assist wyłącza się
automatycznie tylko po zwolnieniu
pedału hamulca.9 Ostrzeżenie
Inteligentny System Brake Assist
może zwiększać intensywność
hamowania w sytuacjach, w
których nie jest to potrzebne.
Pojazd mógłby wtedy utrudnić
ruch drogowy. W takim przypadku
należy zdjąć stopę z pedału
hamulca, a następnie użyć
hamulca stosownie do potrzeb.

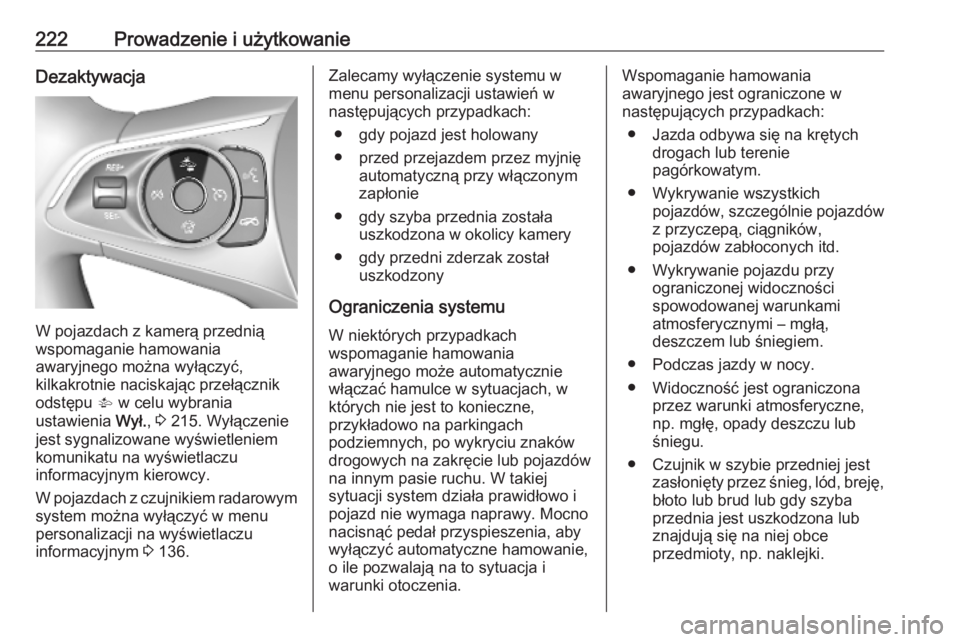

222Prowadzenie i użytkowanieDezaktywacja
W pojazdach z kamerą przednią
wspomaganie hamowania
awaryjnego można wyłączyć,
kilkakrotnie naciskając przełącznik
odstępu V w celu wybrania
ustawienia Wył., 3 215. Wyłączenie
jest sygnalizowane wyświetleniem
komunikatu na wyświetlaczu
informacyjnym kierowcy.
W pojazdach z czujnikiem radarowym
system można wyłączyć w menu
personalizacji na wyświetlaczu
informacyjnym 3 136.
Zalecamy wyłączenie systemu w
menu personalizacji ustawień w
następujących przypadkach:
● gdy pojazd jest holowany
● przed przejazdem przez myjnię automatyczną przy włączonym
zapłonie
● gdy szyba przednia została uszkodzona w okolicy kamery
● gdy przedni zderzak został uszkodzony
Ograniczenia systemu W niektórych przypadkach
wspomaganie hamowania
awaryjnego może automatycznie
włączać hamulce w sytuacjach, w
których nie jest to konieczne,
przykładowo na parkingach
podziemnych, po wykryciu znaków
drogowych na zakręcie lub pojazdów
na innym pasie ruchu. W takiej
sytuacji system działa prawidłowo i
pojazd nie wymaga naprawy. Mocno
nacisnąć pedał przyspieszenia, aby
wyłączyć automatyczne hamowanie,
o ile pozwalają na to sytuacja i
warunki otoczenia.Wspomaganie hamowania
awaryjnego jest ograniczone w
następujących przypadkach:
● Jazda odbywa się na krętych drogach lub terenie
pagórkowatym.
● Wykrywanie wszystkich pojazdów, szczególnie pojazdów
z przyczepą, ciągników,
pojazdów zabłoconych itd.
● Wykrywanie pojazdu przy ograniczonej widoczności
spowodowanej warunkami
atmosferycznymi – mgłą,
deszczem lub śniegiem.
● Podczas jazdy w nocy.
● Widoczność jest ograniczona przez warunki atmosferyczne,
np. mgłę, opady deszczu lub
śniegu.
● Czujnik w szybie przedniej jest zasłonięty przez śnieg, lód, breję,błoto lub brud lub gdy szyba
przednia jest uszkodzona lub
znajdują się na niej obce
przedmioty, np. naklejki.

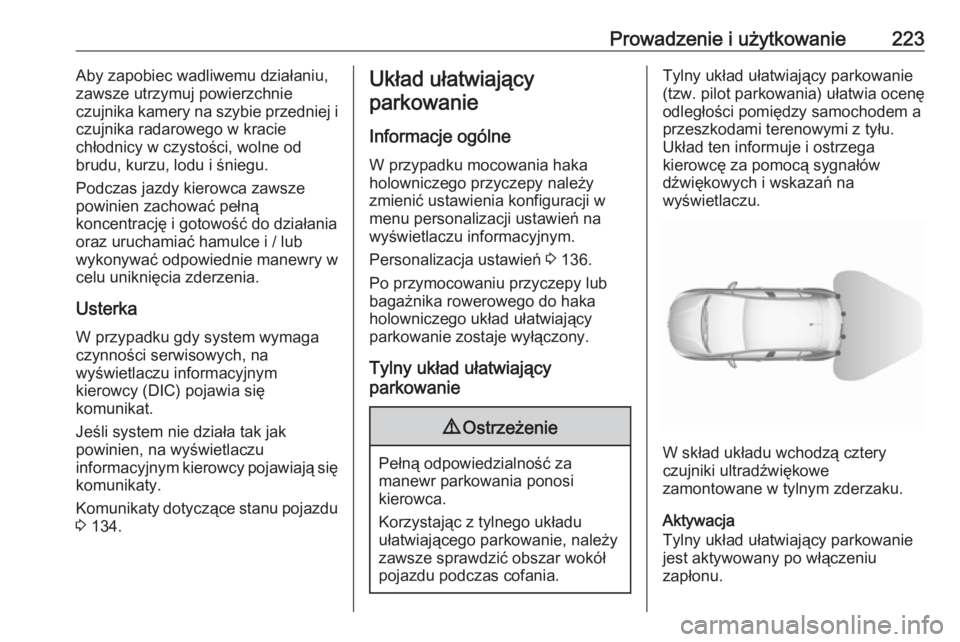

Prowadzenie i użytkowanie223Aby zapobiec wadliwemu działaniu,
zawsze utrzymuj powierzchnie
czujnika kamery na szybie przedniej i
czujnika radarowego w kracie
chłodnicy w czystości, wolne od
brudu, kurzu, lodu i śniegu.
Podczas jazdy kierowca zawsze
powinien zachować pełną
koncentrację i gotowość do działania
oraz uruchamiać hamulce i / lub
wykonywać odpowiednie manewry w
celu uniknięcia zderzenia.
Usterka
W przypadku gdy system wymaga
czynności serwisowych, na
wyświetlaczu informacyjnym
kierowcy (DIC) pojawia się
komunikat.
Jeśli system nie działa tak jak
powinien, na wyświetlaczu
informacyjnym kierowcy pojawiają się komunikaty.
Komunikaty dotyczące stanu pojazdu 3 134.Układ ułatwiający
parkowanie
Informacje ogólne W przypadku mocowania haka
holowniczego przyczepy należy
zmienić ustawienia konfiguracji w
menu personalizacji ustawień na
wyświetlaczu informacyjnym.
Personalizacja ustawień 3 136.
Po przymocowaniu przyczepy lub
bagażnika rowerowego do haka
holowniczego układ ułatwiający
parkowanie zostaje wyłączony.
Tylny układ ułatwiający
parkowanie9 Ostrzeżenie
Pełną odpowiedzialność za
manewr parkowania ponosi
kierowca.
Korzystając z tylnego układu
ułatwiającego parkowanie, należy
zawsze sprawdzić obszar wokół
pojazdu podczas cofania.
Tylny układ ułatwiający parkowanie
(tzw. pilot parkowania) ułatwia ocenę
odległości pomiędzy samochodem a
przeszkodami terenowymi z tyłu.
Układ ten informuje i ostrzega
kierowcę za pomocą sygnałów
dźwiękowych i wskazań na
wyświetlaczu.
W skład układu wchodzą cztery
czujniki ultradźwiękowe
zamontowane w tylnym zderzaku.
Aktywacja
Tylny układ ułatwiający parkowanie
jest aktywowany po włączeniu
zapłonu.

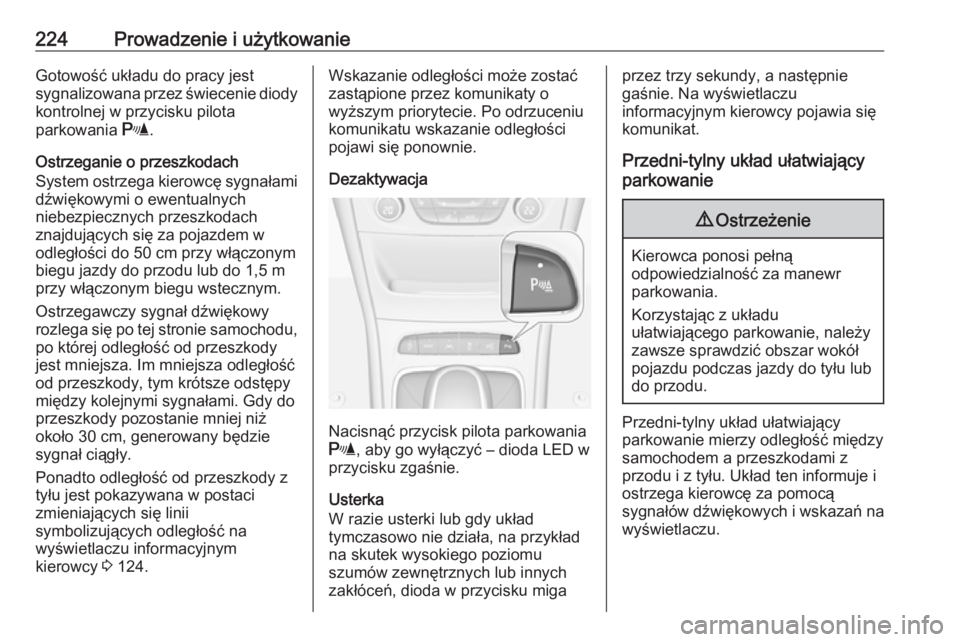

224Prowadzenie i użytkowanieGotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania r.
Ostrzeganie o przeszkodach
System ostrzega kierowcę sygnałami dźwiękowymi o ewentualnych
niebezpiecznych przeszkodach
znajdujących się za pojazdem w
odległości do 50 cm przy włączonym biegu jazdy do przodu lub do 1,5 m
przy włączonym biegu wstecznym.
Ostrzegawczy sygnał dźwiękowy rozlega się po tej stronie samochodu,
po której odległość od przeszkody
jest mniejsza. Im mniejsza odległość
od przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do przeszkody pozostanie mniej niżokoło 30 cm, generowany będzie
sygnał ciągły.
Ponadto odległość od przeszkody z tyłu jest pokazywana w postaci
zmieniających się linii
symbolizujących odległość na
wyświetlaczu informacyjnym
kierowcy 3 124.Wskazanie odległości może zostać
zastąpione przez komunikaty o
wyższym priorytecie. Po odrzuceniu komunikatu wskazanie odległości
pojawi się ponownie.
Dezaktywacja
Nacisnąć przycisk pilota parkowania
r , aby go wyłączyć – dioda LED w
przycisku zgaśnie.
Usterka
W razie usterki lub gdy układ
tymczasowo nie działa, na przykład
na skutek wysokiego poziomu
szumów zewnętrznych lub innych zakłóceń, dioda w przycisku miga
przez trzy sekundy, a następnie
gaśnie. Na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat.
Przedni-tylny układ ułatwiający
parkowanie9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za manewr
parkowania.
Korzystając z układu
ułatwiającego parkowanie, należy
zawsze sprawdzić obszar wokół
pojazdu podczas jazdy do tyłu lub
do przodu.
Przedni-tylny układ ułatwiający parkowanie mierzy odległość między
samochodem a przeszkodami z
przodu i z tyłu. Układ ten informuje i
ostrzega kierowcę za pomocą
sygnałów dźwiękowych i wskazań na wyświetlaczu.

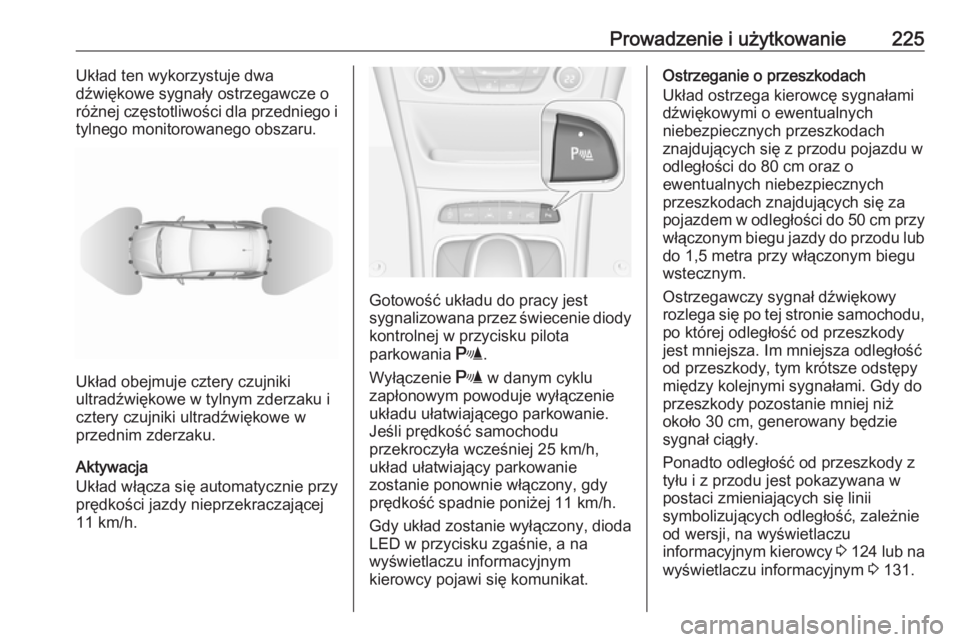

Prowadzenie i użytkowanie225Układ ten wykorzystuje dwa
dźwiękowe sygnały ostrzegawcze o
różnej częstotliwości dla przedniego i
tylnego monitorowanego obszaru.
Układ obejmuje cztery czujniki
ultradźwiękowe w tylnym zderzaku i
cztery czujniki ultradźwiękowe w
przednim zderzaku.
Aktywacja
Układ włącza się automatycznie przy
prędkości jazdy nieprzekraczającej
11 km/h.
Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania r.
Wyłączenie r w danym cyklu
zapłonowym powoduje wyłączenie
układu ułatwiającego parkowanie.
Jeśli prędkość samochodu
przekroczyła wcześniej 25 km/h,
układ ułatwiający parkowanie
zostanie ponownie włączony, gdy
prędkość spadnie poniżej 11 km/h.
Gdy układ zostanie wyłączony, dioda
LED w przycisku zgaśnie, a na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat.
Ostrzeganie o przeszkodach
Układ ostrzega kierowcę sygnałami
dźwiękowymi o ewentualnych
niebezpiecznych przeszkodach
znajdujących się z przodu pojazdu w odległości do 80 cm oraz o
ewentualnych niebezpiecznych
przeszkodach znajdujących się za
pojazdem w odległości do 50 cm przy
włączonym biegu jazdy do przodu lub do 1,5 metra przy włączonym biegu
wstecznym.
Ostrzegawczy sygnał dźwiękowy rozlega się po tej stronie samochodu,
po której odległość od przeszkody
jest mniejsza. Im mniejsza odległość
od przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
około 30 cm, generowany będzie
sygnał ciągły.
Ponadto odległość od przeszkody z tyłu i z przodu jest pokazywana w
postaci zmieniających się linii
symbolizujących odległość, zależnie
od wersji, na wyświetlaczu
informacyjnym kierowcy 3 124 lub na
wyświetlaczu informacyjnym 3 131.

226Prowadzenie i użytkowanie
Wskazanie odległości może zostać
zastąpione przez komunikaty o
wyższym priorytecie. Po odrzuceniu komunikatu wskazanie odległości
pojawi się ponownie.
Dezaktywacja
System automatycznie wyłącza się
po przekroczeniu prędkości 11 km/h.
Możliwe jest także ręczne wyłączenie
przez naciśnięcie przycisku pilota
parkowania r.
Gdy układ zostanie wyłączony
ręcznie, dioda LED w przycisku
zgaśnie, a na wyświetlaczu
informacyjnym kierowcy pojawi się komunikat.
Po ręcznym wyłączeniu przedni-tylny
układ ułatwiający parkowanie jest
aktywowany ponownie, gdy zostanie
naciśnięty przycisk r lub włączony
bieg wsteczny.
Cały system można wyłączyć ręcznie w menu personalizacji ustawień na
wyświetlaczu informacyjnym.
Pozostaje on wyłączony podczas cyklu zapłonowego lub dopóty,
dopóki nie zostanie włączony
ponownie w menu personalizacji
ustawień.
Personalizacja ustawień 3 136.
Usterka
W razie usterki lub gdy układ
tymczasowo nie działa, na przykład
na skutek wysokiego poziomu
szumów zewnętrznych lub innych
zakłóceń, pojawia się komunikat na
wyświetlaczu informacyjnym
kierowcy.
Komunikaty dotyczące stanu pojazdu 3 134.Inteligentny system
wspomagania parkowania9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za akceptację
miejsca postojowego
zaproponowanego przez system
oraz za manewr parkowania.
Korzystając z inteligentnego
systemu wspomagania
parkowania, należy zawsze
sprawdzić obszar wokół pojazdu
we wszystkich kierunkach.
Inteligentny system wspomagania
parkowania mierzy podczas
przejazdu, czy miejsce postojowe ma odpowiednią wielkość, a następnie
oblicza trajektorię i automatycznie
wprowadza samochód na miejsce
metodą parkowania równoległego lub
prostopadłego.
Instrukcje pojawiają się, zależnie od
wersji, na wyświetlaczu
informacyjnym kierowcy 3 124 lub na
wyświetlaczu informacyjnym 3 131 i
towarzyszą im sygnały dźwiękowe.

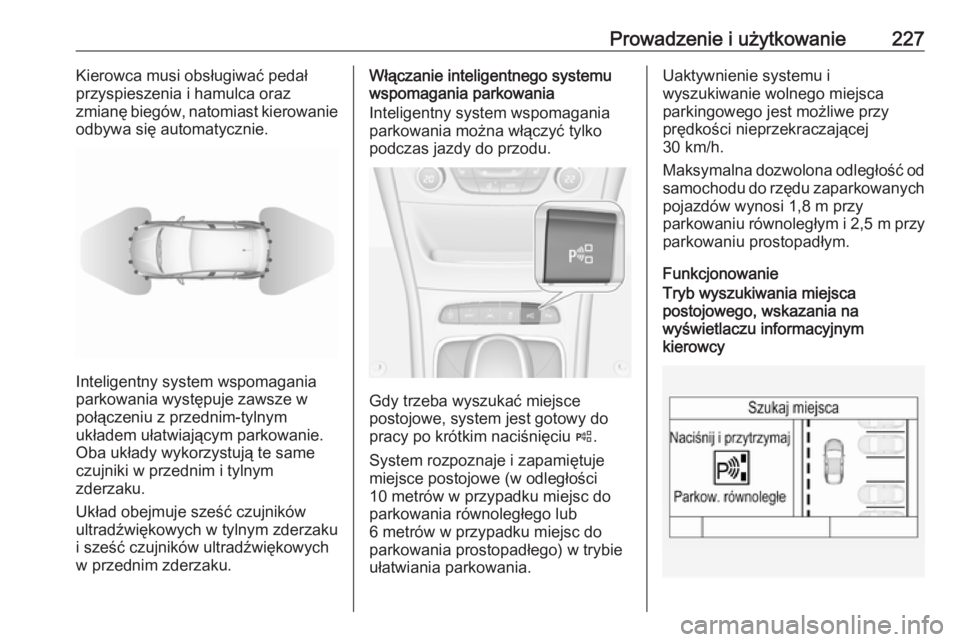

Prowadzenie i użytkowanie227Kierowca musi obsługiwać pedał
przyspieszenia i hamulca oraz
zmianę biegów, natomiast kierowanie
odbywa się automatycznie.
Inteligentny system wspomagania
parkowania występuje zawsze w
połączeniu z przednim-tylnym
układem ułatwiającym parkowanie.
Oba układy wykorzystują te same
czujniki w przednim i tylnym
zderzaku.
Układ obejmuje sześć czujników
ultradźwiękowych w tylnym zderzaku
i sześć czujników ultradźwiękowych
w przednim zderzaku.
Włączanie inteligentnego systemu
wspomagania parkowania
Inteligentny system wspomagania
parkowania można włączyć tylko
podczas jazdy do przodu.
Gdy trzeba wyszukać miejsce
postojowe, system jest gotowy do
pracy po krótkim naciśnięciu (.
System rozpoznaje i zapamiętuje
miejsce postojowe (w odległości
10 metrów w przypadku miejsc do
parkowania równoległego lub
6 metrów w przypadku miejsc do
parkowania prostopadłego) w trybie
ułatwiania parkowania.
Uaktywnienie systemu i
wyszukiwanie wolnego miejsca
parkingowego jest możliwe przy
prędkości nieprzekraczającej
30 km/h.
Maksymalna dozwolona odległość od
samochodu do rzędu zaparkowanych pojazdów wynosi 1,8 m przy
parkowaniu równoległym i 2,5 m przy
parkowaniu prostopadłym.
FunkcjonowanieTryb wyszukiwania miejsca
postojowego, wskazania na
wyświetlaczu informacyjnym
kierowcy

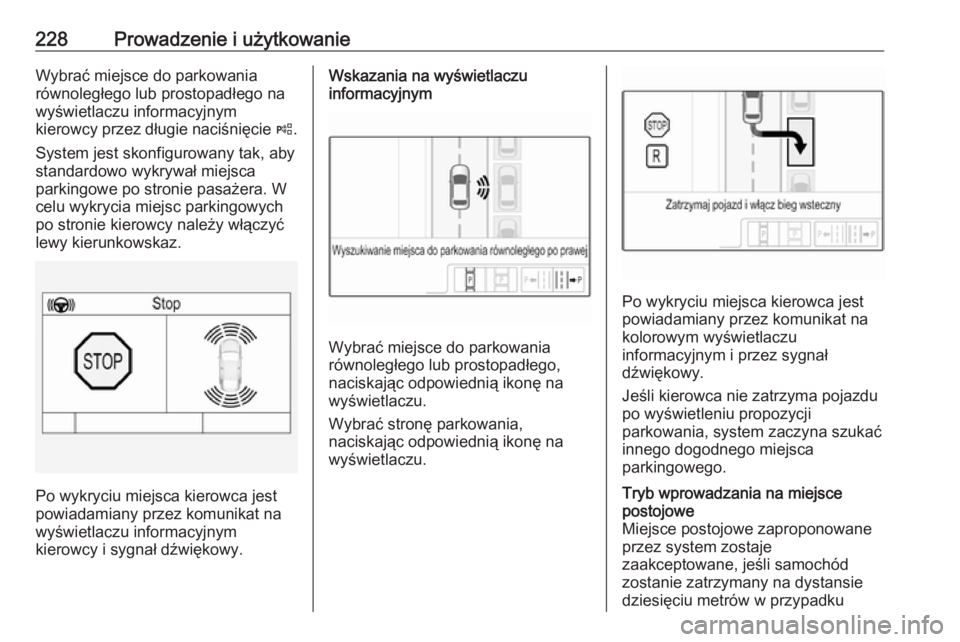

228Prowadzenie i użytkowanieWybrać miejsce do parkowania
równoległego lub prostopadłego na wyświetlaczu informacyjnym
kierowcy przez długie naciśnięcie (.
System jest skonfigurowany tak, aby
standardowo wykrywał miejsca
parkingowe po stronie pasażera. W celu wykrycia miejsc parkingowych
po stronie kierowcy należy włączyć
lewy kierunkowskaz.
Po wykryciu miejsca kierowca jest
powiadamiany przez komunikat na
wyświetlaczu informacyjnym
kierowcy i sygnał dźwiękowy.
Wskazania na wyświetlaczu
informacyjnym
Wybrać miejsce do parkowania
równoległego lub prostopadłego,
naciskając odpowiednią ikonę na
wyświetlaczu.
Wybrać stronę parkowania,
naciskając odpowiednią ikonę na
wyświetlaczu.
Po wykryciu miejsca kierowca jest
powiadamiany przez komunikat na
kolorowym wyświetlaczu
informacyjnym i przez sygnał
dźwiękowy.
Jeśli kierowca nie zatrzyma pojazdu
po wyświetleniu propozycji
parkowania, system zaczyna szukać
innego dogodnego miejsca
parkingowego.
Tryb wprowadzania na miejsce
postojowe
Miejsce postojowe zaproponowane
przez system zostaje
zaakceptowane, jeśli samochód
zostanie zatrzymany na dystansie
dziesięciu metrów w przypadku
