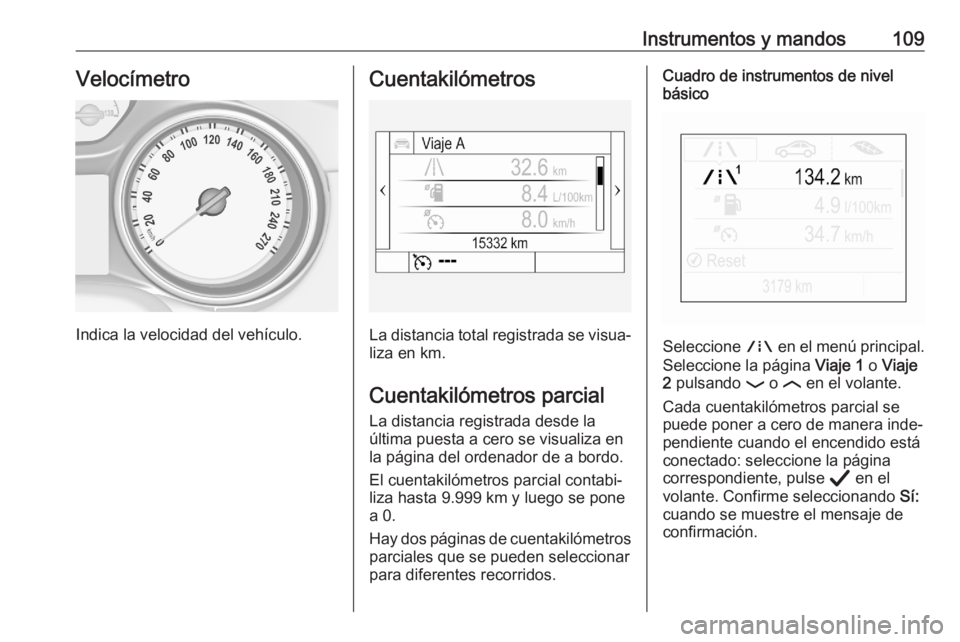

Instrumentos y mandos109Velocímetro
Indica la velocidad del vehículo.
Cuentakilómetros
La distancia total registrada se visua‐liza en km.
Cuentakilómetros parcial
La distancia registrada desde la
última puesta a cero se visualiza en
la página del ordenador de a bordo.
El cuentakilómetros parcial contabi‐
liza hasta 9.999 km y luego se pone
a 0.
Hay dos páginas de cuentakilómetros
parciales que se pueden seleccionar para diferentes recorridos.
Cuadro de instrumentos de nivel
básico
Seleccione ; en el menú principal.
Seleccione la página Viaje 1 o Viaje
2 pulsando P o N en el volante.
Cada cuentakilómetros parcial se
puede poner a cero de manera inde‐
pendiente cuando el encendido está
conectado: seleccione la página correspondiente, pulse Å en el
volante. Confirme seleccionando Sí:
cuando se muestre el mensaje de
confirmación.

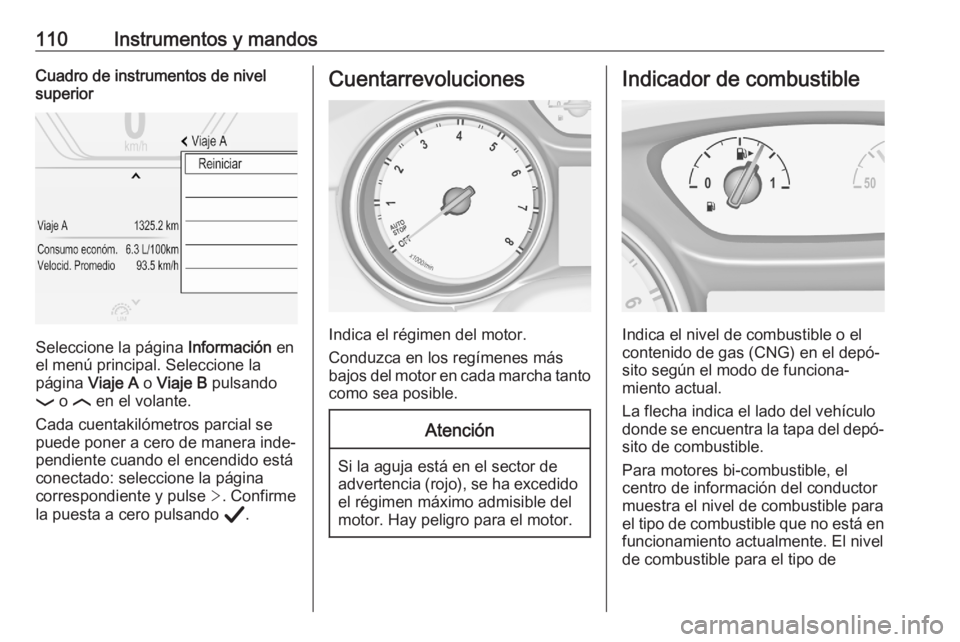

110Instrumentos y mandosCuadro de instrumentos de nivel
superior
Seleccione la página Información en
el menú principal. Seleccione la página Viaje A o Viaje B pulsando
P o N en el volante.
Cada cuentakilómetros parcial se
puede poner a cero de manera inde‐
pendiente cuando el encendido está
conectado: seleccione la página
correspondiente y pulse >. Confirme
la puesta a cero pulsando Å.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más
bajos del motor en cada marcha tanto como sea posible.
Atención
Si la aguja está en el sector de
advertencia (rojo), se ha excedido el régimen máximo admisible delmotor. Hay peligro para el motor.
Indicador de combustible
Indica el nivel de combustible o el
contenido de gas (CNG) en el depó‐
sito según el modo de funciona‐
miento actual.
La flecha indica el lado del vehículo
donde se encuentra la tapa del depó‐
sito de combustible.
Para motores bi-combustible, el
centro de información del conductor
muestra el nivel de combustible para
el tipo de combustible que no está en funcionamiento actualmente. El nivel
de combustible para el tipo de

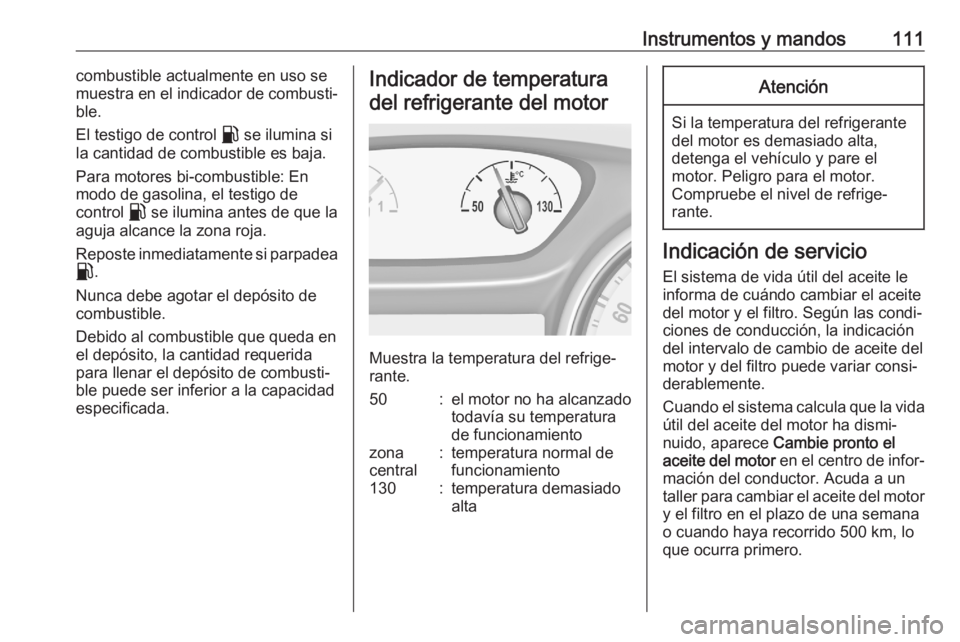

Instrumentos y mandos111combustible actualmente en uso se
muestra en el indicador de combusti‐
ble.
El testigo de control r se ilumina si
la cantidad de combustible es baja.
Para motores bi-combustible: En
modo de gasolina, el testigo de
control r se ilumina antes de que la
aguja alcance la zona roja.
Reposte inmediatamente si parpadea
r .
Nunca debe agotar el depósito de
combustible.
Debido al combustible que queda en
el depósito, la cantidad requerida para llenar el depósito de combusti‐
ble puede ser inferior a la capacidad
especificada.Indicador de temperatura
del refrigerante del motor
Muestra la temperatura del refrige‐
rante.
50:el motor no ha alcanzado
todavía su temperatura
de funcionamientozona
central:temperatura normal de
funcionamiento130:temperatura demasiado
altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta,
detenga el vehículo y pare el
motor. Peligro para el motor.
Compruebe el nivel de refrige‐
rante.
Indicación de servicio
El sistema de vida útil del aceite le
informa de cuándo cambiar el aceite
del motor y el filtro. Según las condi‐
ciones de conducción, la indicación
del intervalo de cambio de aceite del motor y del filtro puede variar consi‐
derablemente.
Cuando el sistema calcula que la vida
útil del aceite del motor ha dismi‐
nuido, aparece Cambie pronto el
aceite del motor en el centro de infor‐
mación del conductor. Acuda a un
taller para cambiar el aceite del motor
y el filtro en el plazo de una semana
o cuando haya recorrido 500 km, lo
que ocurra primero.

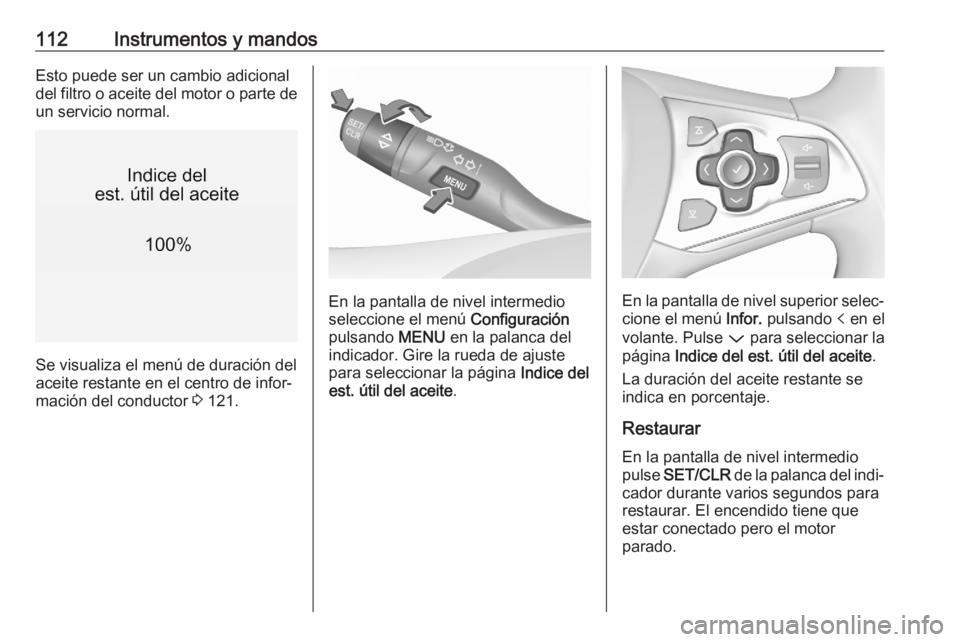

112Instrumentos y mandosEsto puede ser un cambio adicional
del filtro o aceite del motor o parte de un servicio normal.
Se visualiza el menú de duración del
aceite restante en el centro de infor‐ mación del conductor 3 121.
En la pantalla de nivel intermedio
seleccione el menú Configuración
pulsando MENU en la palanca del
indicador. Gire la rueda de ajuste
para seleccionar la página Indice del
est. útil del aceite .En la pantalla de nivel superior selec‐
cione el menú Infor. pulsando p en el
volante. Pulse P para seleccionar la
página Indice del est. útil del aceite .
La duración del aceite restante se indica en porcentaje.
Restaurar
En la pantalla de nivel intermedio
pulse SET/CLR de la palanca del indi‐
cador durante varios segundos para restaurar. El encendido tiene que
estar conectado pero el motor
parado.

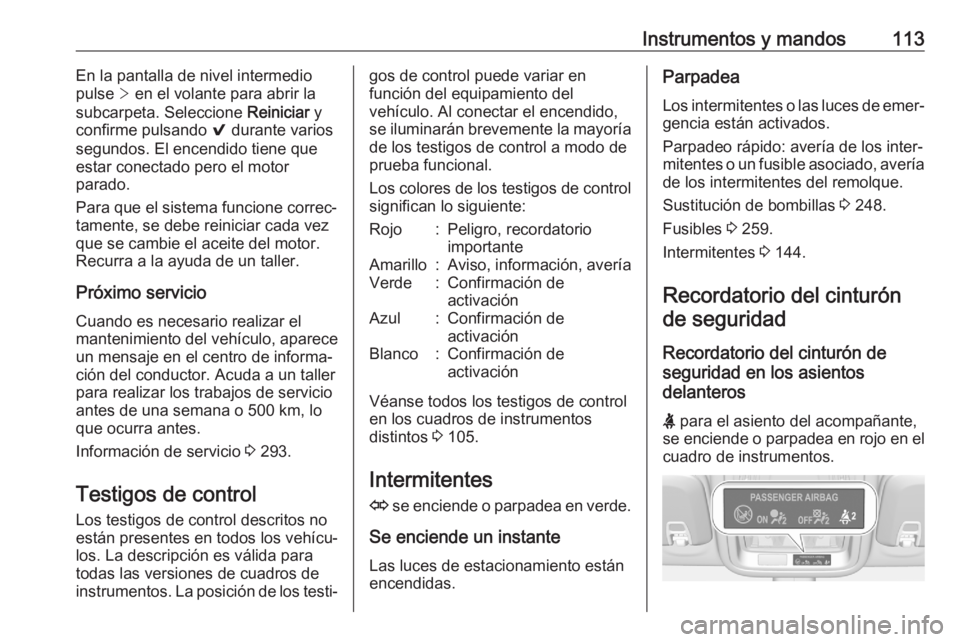

Instrumentos y mandos113En la pantalla de nivel intermedio
pulse > en el volante para abrir la
subcarpeta. Seleccione Reiniciar y
confirme pulsando 9 durante varios
segundos. El encendido tiene que estar conectado pero el motor
parado.
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor.
Recurra a la ayuda de un taller.
Próximo servicio
Cuando es necesario realizar el mantenimiento del vehículo, aparece
un mensaje en el centro de informa‐
ción del conductor. Acuda a un taller
para realizar los trabajos de servicio
antes de una semana o 500 km, lo
que ocurra antes.
Información de servicio 3 293.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para
todas las versiones de cuadros de
instrumentos. La posición de los testi‐gos de control puede variar en
función del equipamiento del
vehículo. Al conectar el encendido,
se iluminarán brevemente la mayoría
de los testigos de control a modo de
prueba funcional.
Los colores de los testigos de control significan lo siguiente:Rojo:Peligro, recordatorio
importanteAmarillo:Aviso, información, averíaVerde:Confirmación de
activaciónAzul:Confirmación de
activaciónBlanco:Confirmación de
activación
Véanse todos los testigos de control
en los cuadros de instrumentos
distintos 3 105.
Intermitentes O se enciende o parpadea en verde.
Se enciende un instante
Las luces de estacionamiento están
encendidas.
Parpadea
Los intermitentes o las luces de emer‐
gencia están activados.
Parpadeo rápido: avería de los inter‐ mitentes o un fusible asociado, avería de los intermitentes del remolque.
Sustitución de bombillas 3 248.
Fusibles 3 259.
Intermitentes 3 144.
Recordatorio del cinturón de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X para el asiento del acompañante,
se enciende o parpadea en rojo en el
cuadro de instrumentos.

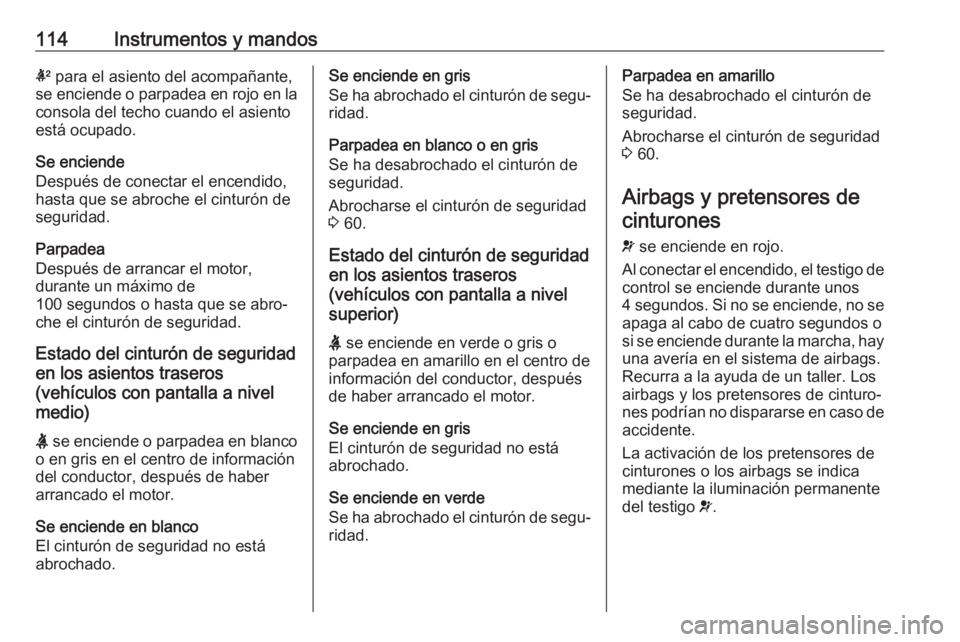

114Instrumentos y mandosk para el asiento del acompañante,
se enciende o parpadea en rojo en la consola del techo cuando el asiento
está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Después de arrancar el motor,
durante un máximo de
100 segundos o hasta que se abro‐
che el cinturón de seguridad.
Estado del cinturón de seguridad
en los asientos traseros
(vehículos con pantalla a nivel
medio)
X se enciende o parpadea en blanco
o en gris en el centro de información
del conductor, después de haber
arrancado el motor.
Se enciende en blanco
El cinturón de seguridad no está
abrochado.Se enciende en gris
Se ha abrochado el cinturón de segu‐ ridad.
Parpadea en blanco o en gris
Se ha desabrochado el cinturón de
seguridad.
Abrocharse el cinturón de seguridad
3 60.
Estado del cinturón de seguridad
en los asientos traseros
(vehículos con pantalla a nivel
superior)
X se enciende en verde o gris o
parpadea en amarillo en el centro de
información del conductor, después
de haber arrancado el motor.
Se enciende en gris
El cinturón de seguridad no está
abrochado.
Se enciende en verde
Se ha abrochado el cinturón de segu‐
ridad.Parpadea en amarillo
Se ha desabrochado el cinturón de
seguridad.
Abrocharse el cinturón de seguridad
3 60.
Airbags y pretensores de cinturones
v se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos
4 segundos. Si no se enciende, no se apaga al cabo de cuatro segundos o
si se enciende durante la marcha, hay
una avería en el sistema de airbags.
Recurra a la ayuda de un taller. Los
airbags y los pretensores de cinturo‐
nes podrían no dispararse en caso de
accidente.
La activación de los pretensores de
cinturones o los airbags se indica
mediante la iluminación permanente
del testigo v.

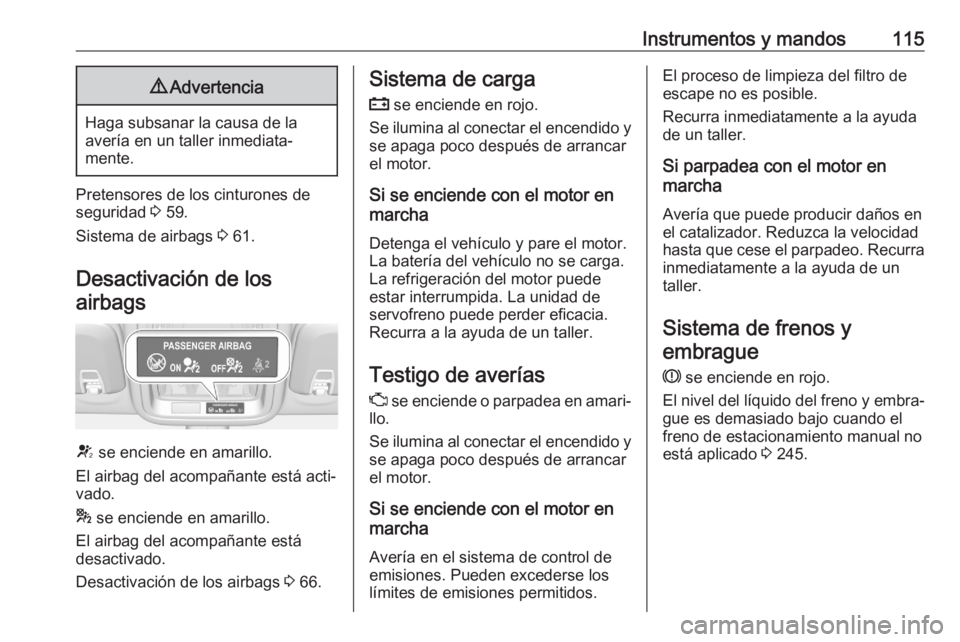

Instrumentos y mandos1159Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Pretensores de los cinturones de
seguridad 3 59.
Sistema de airbags 3 61.
Desactivación de los airbags
V se enciende en amarillo.
El airbag del acompañante está acti‐ vado.
* se enciende en amarillo.
El airbag del acompañante está
desactivado.
Desactivación de los airbags 3 66.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede
estar interrumpida. La unidad de
servofreno puede perder eficacia.
Recurra a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en amari‐
llo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los
límites de emisiones permitidos.El proceso de limpieza del filtro de
escape no es posible.
Recurra inmediatamente a la ayuda
de un taller.
Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra inmediatamente a la ayuda de untaller.
Sistema de frenos y embrague
R se enciende en rojo.
El nivel del líquido del freno y embra‐
gue es demasiado bajo cuando el
freno de estacionamiento manual no
está aplicado 3 245.

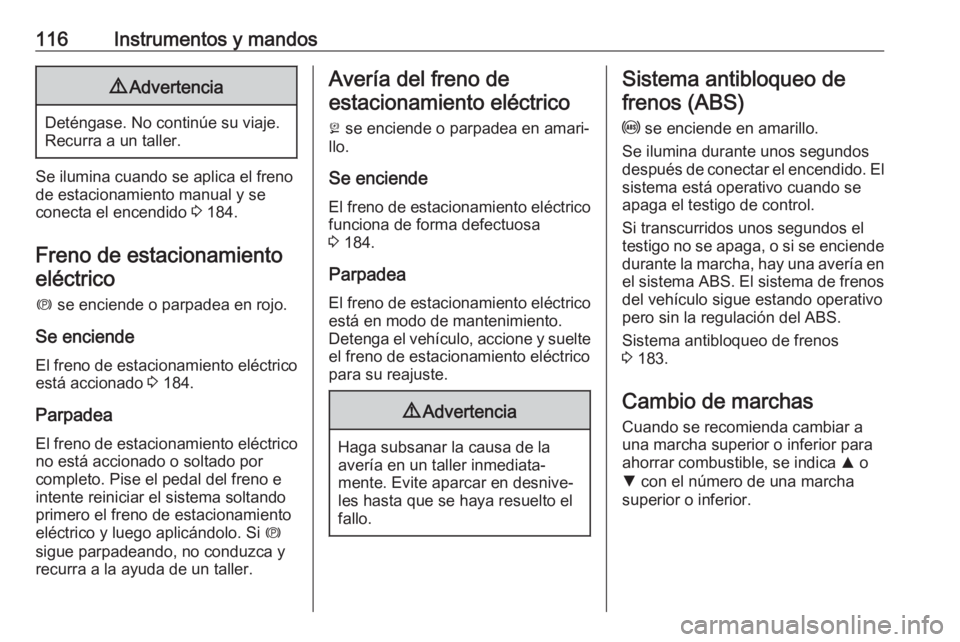

116Instrumentos y mandos9Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina cuando se aplica el freno
de estacionamiento manual y se
conecta el encendido 3 184.
Freno de estacionamiento eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 184.
Parpadea El freno de estacionamiento eléctrico
no está accionado o soltado por
completo. Pise el pedal del freno e
intente reiniciar el sistema soltando
primero el freno de estacionamiento
eléctrico y luego aplicándolo. Si m
sigue parpadeando, no conduzca y recurra a la ayuda de un taller.
Avería del freno de
estacionamiento eléctrico
j se enciende o parpadea en amari‐
llo.
Se enciende El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 184.
Parpadea
El freno de estacionamiento eléctrico
está en modo de mantenimiento.
Detenga el vehículo, accione y suelte
el freno de estacionamiento eléctrico
para su reajuste.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente. Evite aparcar en desnive‐
les hasta que se haya resuelto el
fallo.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 183.
Cambio de marchas Cuando se recomienda cambiar a
una marcha superior o inferior para
ahorrar combustible, se indica R o
S con el número de una marcha
superior o inferior.

Instrumentos y mandos117Distancia de seguridadE indica el ajuste de la distancia de
seguridad de la sensibilidad de
programación de alerta para la alerta
de colisión frontal usando barras de
distancia sólidas.
Alerta de colisión frontal 3 201.
Asistente de mantenimiento de carril
a se enciende en verde o amarillo o
parpadea en amarillo.
Se enciende en verde El sistema está conectado y listo para
funcionar.
Se enciende en amarillo
El sistema se aproxima a una marca
de carril detectado sin utilizar los
intermitentes de dicha dirección.
Parpadea en amarillo
El sistema reconoce que el carril está significativamente separado.
Asistente de mantenimiento de carril
3 227.Control electrónico de
estabilidad desactivado
n se enciende en amarillo.
El sistema está desactivado.
Control electrónico deestabilidad y sistema de control de tracción
b se enciende o parpadea en amari‐
llo.
Se enciende
Hay una avería en el sistema. Se
puede continuar conduciendo. Sin
embargo, la estabilidad de marcha
puede empeorar dependiendo del
estado de la calzada.
Haga subsanar la causa de la avería
en un taller.
Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del
motor y el vehículo puede frenarse un
poco automáticamente.Control electrónico de estabilidad
3 187.
Sistema de control de tracción
3 186.
Sistema de control de tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.
Temperatura delrefrigerante del motor
W se enciende en rojo.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.Atención
La temperatura del refrigerante es demasiado alta.
Compruebe el nivel de refrigerante
inmediatamente 3 244.

118Instrumentos y mandosSi el nivel del refrigerante es sufi‐
ciente, recurra a un taller.
Precalentamiento
! se enciende en amarillo.
El precalentamiento del motor diésel
está activado. Se activa sólo si la
temperatura exterior es baja. Arran‐
que el motor cuando se apague el
indicador de control.
AdBlue
Y parpadea en amarillo.
El nivel de AdBlue es bajo. Reponga
AdBlue lo antes posible para evitar la imposibilidad de arrancar el motor.
AdBlue 3 175.
Sistema de control de presión de los neumáticos
w se enciende o parpadea en amari‐
llo.Se enciende
Pérdida de presión de los neumáti‐
cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea
Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después
60 a 90 segundos, el testigo de
control permanece encendido. Recu‐ rra a un taller.
Presión de aceite del motor I se enciende en rojo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.Si se enciende con el motor en
marchaAtención
La lubricación del motor puede
estar interrumpida. Se pueden
ocasionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Ponga el cambio en punto muerto.
2. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
3. Desconecte el encendido.
9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante.
Durante una parada automática
(Autostop), la unidad de servo‐
freno se mantendrá operativa.
