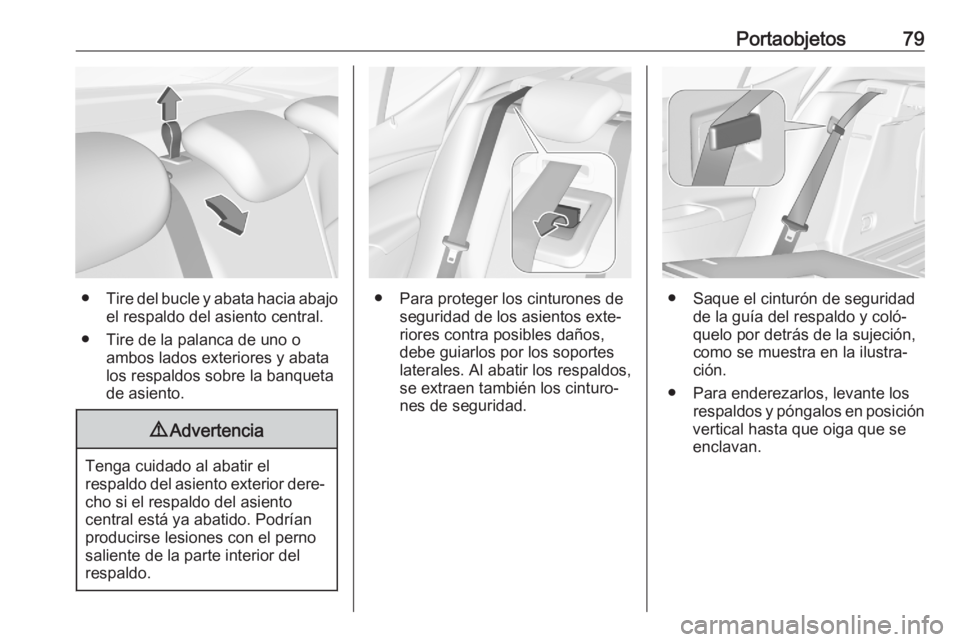

Portaobjetos79
●Tire del bucle y abata hacia abajo
el respaldo del asiento central.
● Tire de la palanca de uno o ambos lados exteriores y abata
los respaldos sobre la banqueta de asiento.
9 Advertencia
Tenga cuidado al abatir el
respaldo del asiento exterior dere‐ cho si el respaldo del asiento
central está ya abatido. Podrían
producirse lesiones con el perno
saliente de la parte interior del
respaldo.
● Para proteger los cinturones de seguridad de los asientos exte‐
riores contra posibles daños,
debe guiarlos por los soportes
laterales. Al abatir los respaldos,
se extraen también los cinturo‐
nes de seguridad.● Saque el cinturón de seguridad de la guía del respaldo y coló‐
quelo por detrás de la sujeción,
como se muestra en la ilustra‐
ción.
● Para enderezarlos, levante los respaldos y póngalos en posición
vertical hasta que oiga que se
enclavan.

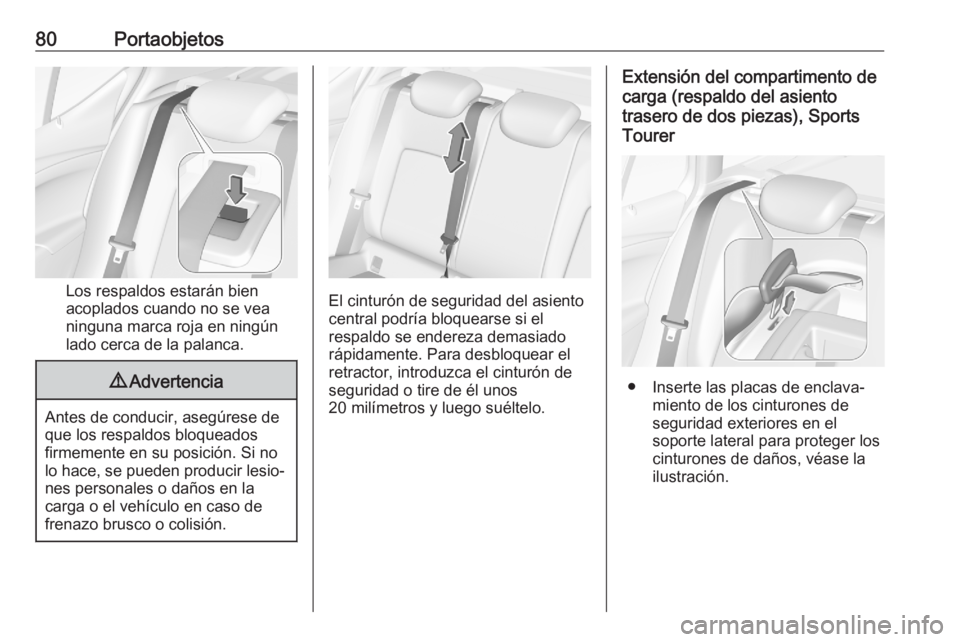

80Portaobjetos
Los respaldos estarán bien
acoplados cuando no se vea
ninguna marca roja en ningún lado cerca de la palanca.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados
firmemente en su posición. Si no
lo hace, se pueden producir lesio‐ nes personales o daños en la
carga o el vehículo en caso de
frenazo brusco o colisión.
El cinturón de seguridad del asiento
central podría bloquearse si el
respaldo se endereza demasiado
rápidamente. Para desbloquear el
retractor, introduzca el cinturón de
seguridad o tire de él unos
20 milímetros y luego suéltelo.
Extensión del compartimento de
carga (respaldo del asiento
trasero de dos piezas), Sports
Tourer
● Inserte las placas de enclava‐ miento de los cinturones de
seguridad exteriores en el
soporte lateral para proteger los
cinturones de daños, véase la
ilustración.

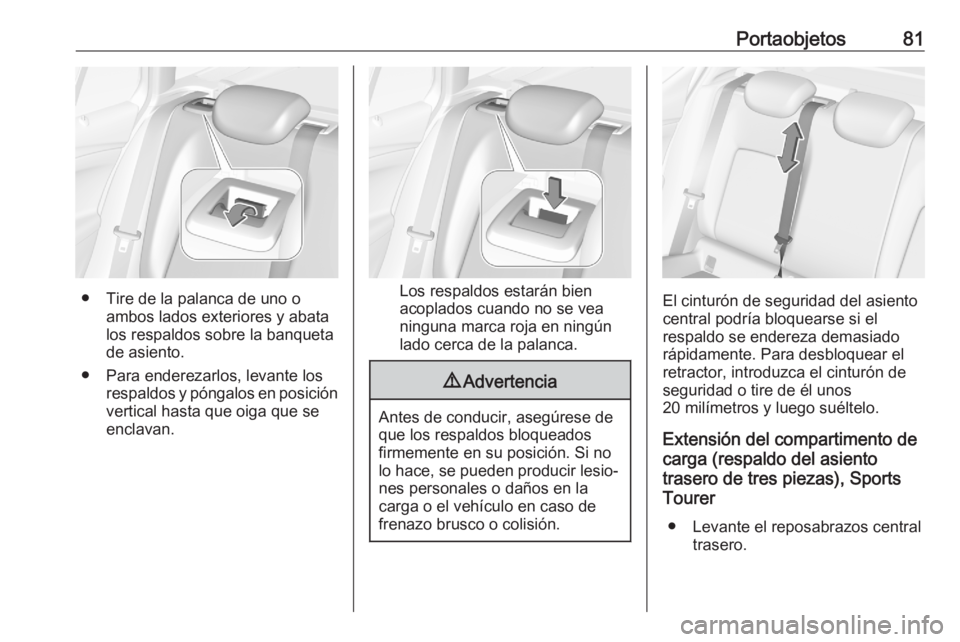

Portaobjetos81
● Tire de la palanca de uno oambos lados exteriores y abata
los respaldos sobre la banqueta de asiento.
● Para enderezarlos, levante los respaldos y póngalos en posición
vertical hasta que oiga que se
enclavan.Los respaldos estarán bien
acoplados cuando no se vea ninguna marca roja en ningún
lado cerca de la palanca.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados
firmemente en su posición. Si no
lo hace, se pueden producir lesio‐ nes personales o daños en la
carga o el vehículo en caso de
frenazo brusco o colisión.
El cinturón de seguridad del asiento
central podría bloquearse si el
respaldo se endereza demasiado
rápidamente. Para desbloquear el
retractor, introduzca el cinturón de
seguridad o tire de él unos
20 milímetros y luego suéltelo.
Extensión del compartimento de
carga (respaldo del asiento
trasero de tres piezas), Sports
Tourer
● Levante el reposabrazos central trasero.

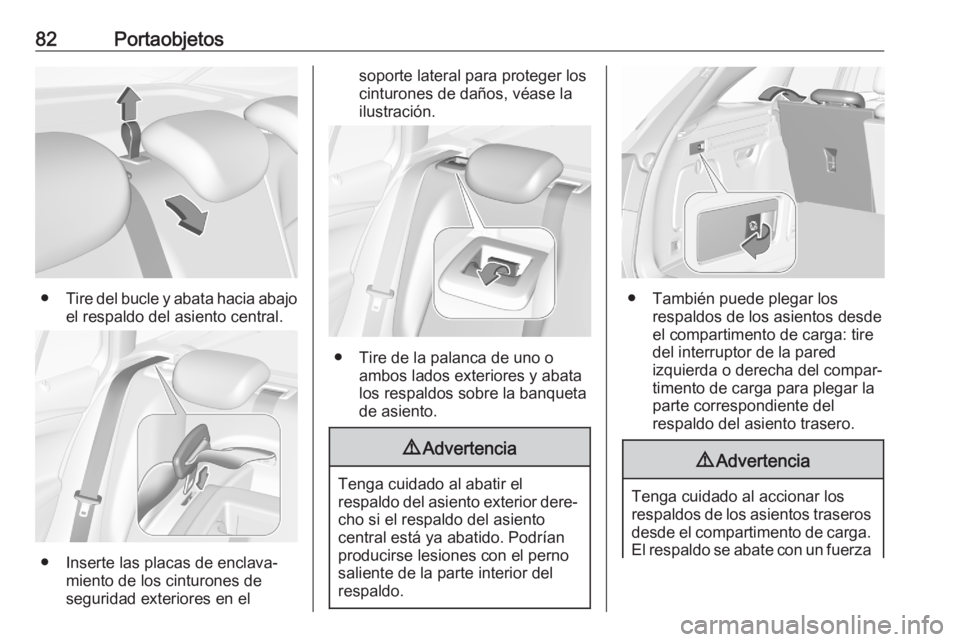

82Portaobjetos
●Tire del bucle y abata hacia abajo
el respaldo del asiento central.
● Inserte las placas de enclava‐ miento de los cinturones de
seguridad exteriores en el
soporte lateral para proteger los
cinturones de daños, véase la
ilustración.
● Tire de la palanca de uno o ambos lados exteriores y abata
los respaldos sobre la banqueta de asiento.
9 Advertencia
Tenga cuidado al abatir el
respaldo del asiento exterior dere‐ cho si el respaldo del asiento
central está ya abatido. Podrían
producirse lesiones con el perno
saliente de la parte interior del
respaldo.
● También puede plegar los respaldos de los asientos desde
el compartimento de carga: tire
del interruptor de la pared
izquierda o derecha del compar‐
timento de carga para plegar la
parte correspondiente del
respaldo del asiento trasero.
9 Advertencia
Tenga cuidado al accionar los
respaldos de los asientos traseros desde el compartimento de carga.
El respaldo se abate con un fuerza

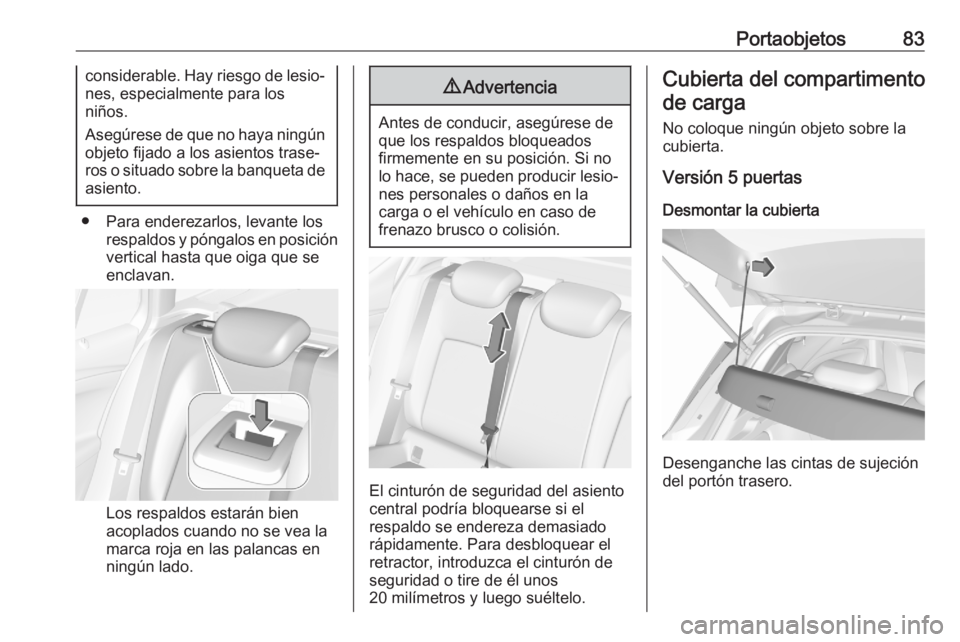

Portaobjetos83considerable. Hay riesgo de lesio‐
nes, especialmente para los
niños.
Asegúrese de que no haya ningún objeto fijado a los asientos trase‐
ros o situado sobre la banqueta de asiento.
● Para enderezarlos, levante los respaldos y póngalos en posición
vertical hasta que oiga que se
enclavan.
Los respaldos estarán bien
acoplados cuando no se vea la
marca roja en las palancas en
ningún lado.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados
firmemente en su posición. Si no
lo hace, se pueden producir lesio‐ nes personales o daños en la
carga o el vehículo en caso de
frenazo brusco o colisión.
El cinturón de seguridad del asiento
central podría bloquearse si el
respaldo se endereza demasiado
rápidamente. Para desbloquear el
retractor, introduzca el cinturón de
seguridad o tire de él unos
20 milímetros y luego suéltelo.
Cubierta del compartimento
de carga
No coloque ningún objeto sobre la
cubierta.
Versión 5 puertas
Desmontar la cubierta
Desenganche las cintas de sujeción
del portón trasero.

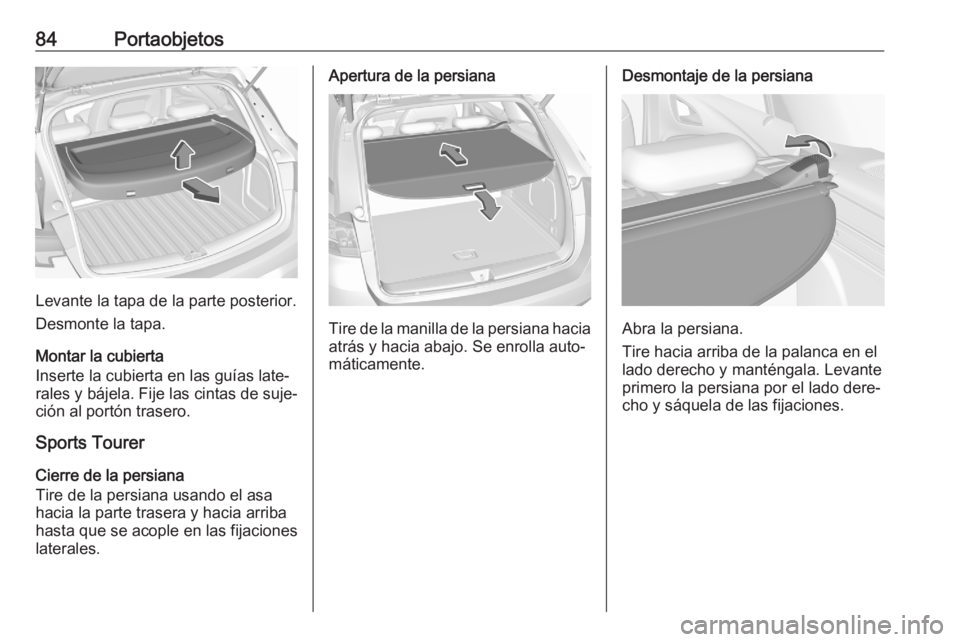

84Portaobjetos
Levante la tapa de la parte posterior.
Desmonte la tapa.
Montar la cubierta
Inserte la cubierta en las guías late‐
rales y bájela. Fije las cintas de suje‐
ción al portón trasero.
Sports Tourer
Cierre de la persiana
Tire de la persiana usando el asa
hacia la parte trasera y hacia arriba
hasta que se acople en las fijaciones
laterales.
Apertura de la persiana
Tire de la manilla de la persiana hacia atrás y hacia abajo. Se enrolla auto‐máticamente.
Desmontaje de la persiana
Abra la persiana.
Tire hacia arriba de la palanca en el
lado derecho y manténgala. Levante
primero la persiana por el lado dere‐
cho y sáquela de las fijaciones.

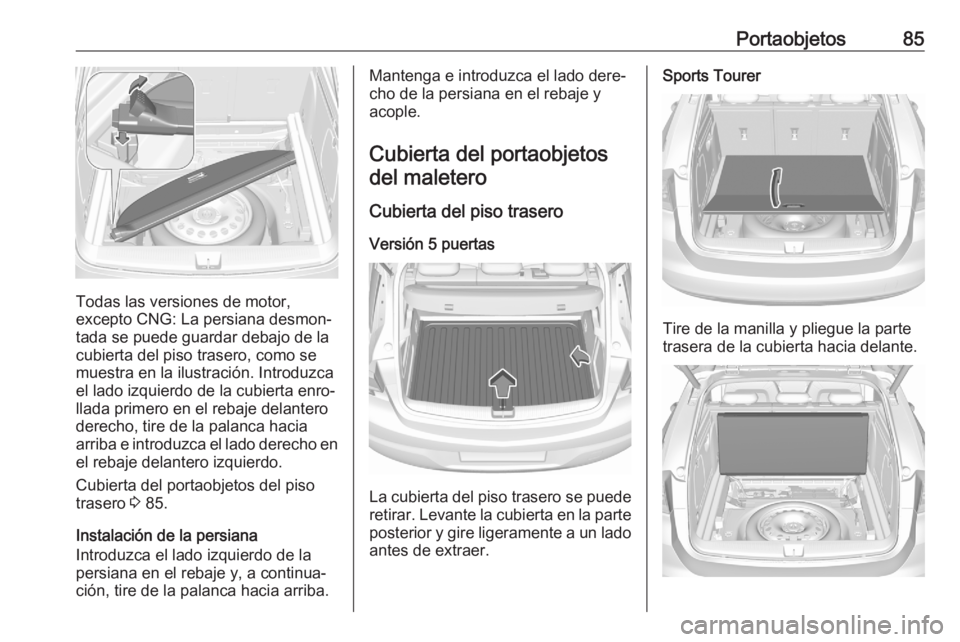

Portaobjetos85
Todas las versiones de motor,
excepto CNG: La persiana desmon‐
tada se puede guardar debajo de la
cubierta del piso trasero, como se
muestra en la ilustración. Introduzca
el lado izquierdo de la cubierta enro‐
llada primero en el rebaje delantero
derecho, tire de la palanca hacia
arriba e introduzca el lado derecho en el rebaje delantero izquierdo.
Cubierta del portaobjetos del piso
trasero 3 85.
Instalación de la persiana
Introduzca el lado izquierdo de la
persiana en el rebaje y, a continua‐
ción, tire de la palanca hacia arriba.
Mantenga e introduzca el lado dere‐
cho de la persiana en el rebaje y
acople.
Cubierta del portaobjetos del maletero
Cubierta del piso trasero Versión 5 puertas
La cubierta del piso trasero se puede
retirar. Levante la cubierta en la parte
posterior y gire ligeramente a un lado
antes de extraer.
Sports Tourer
Tire de la manilla y pliegue la parte
trasera de la cubierta hacia delante.

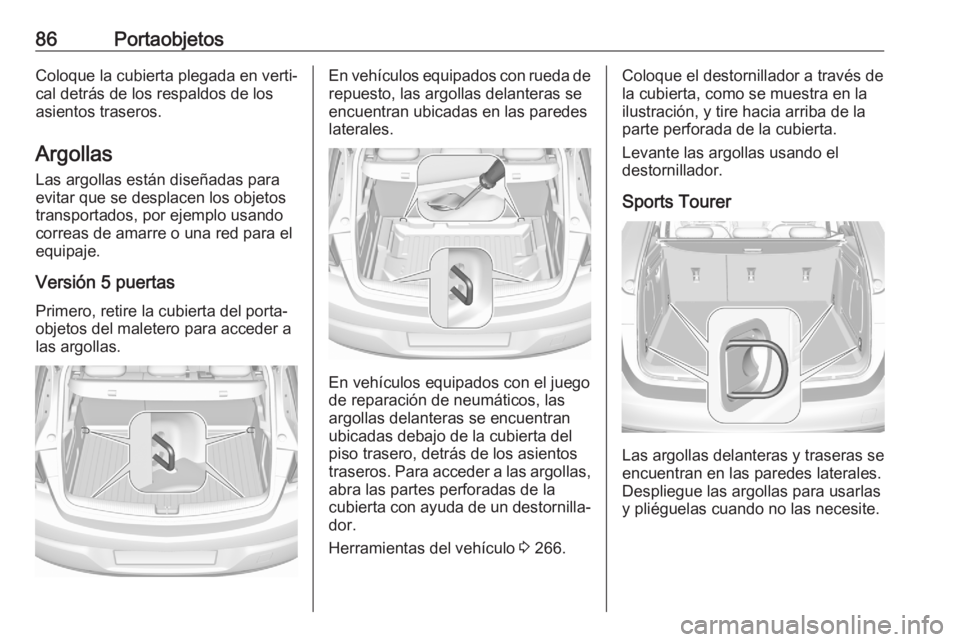

86PortaobjetosColoque la cubierta plegada en verti‐
cal detrás de los respaldos de los
asientos traseros.
Argollas
Las argollas están diseñadas para evitar que se desplacen los objetos
transportados, por ejemplo usando
correas de amarre o una red para el
equipaje.
Versión 5 puertas
Primero, retire la cubierta del porta‐
objetos del maletero para acceder a
las argollas.En vehículos equipados con rueda de
repuesto, las argollas delanteras se
encuentran ubicadas en las paredes
laterales.
En vehículos equipados con el juego
de reparación de neumáticos, las
argollas delanteras se encuentran
ubicadas debajo de la cubierta del
piso trasero, detrás de los asientos
traseros. Para acceder a las argollas, abra las partes perforadas de la
cubierta con ayuda de un destornilla‐
dor.
Herramientas del vehículo 3 266.
Coloque el destornillador a través de
la cubierta, como se muestra en la
ilustración, y tire hacia arriba de la
parte perforada de la cubierta.
Levante las argollas usando el
destornillador.
Sports Tourer
Las argollas delanteras y traseras se
encuentran en las paredes laterales.
Despliegue las argollas para usarlas
y pliéguelas cuando no las necesite.

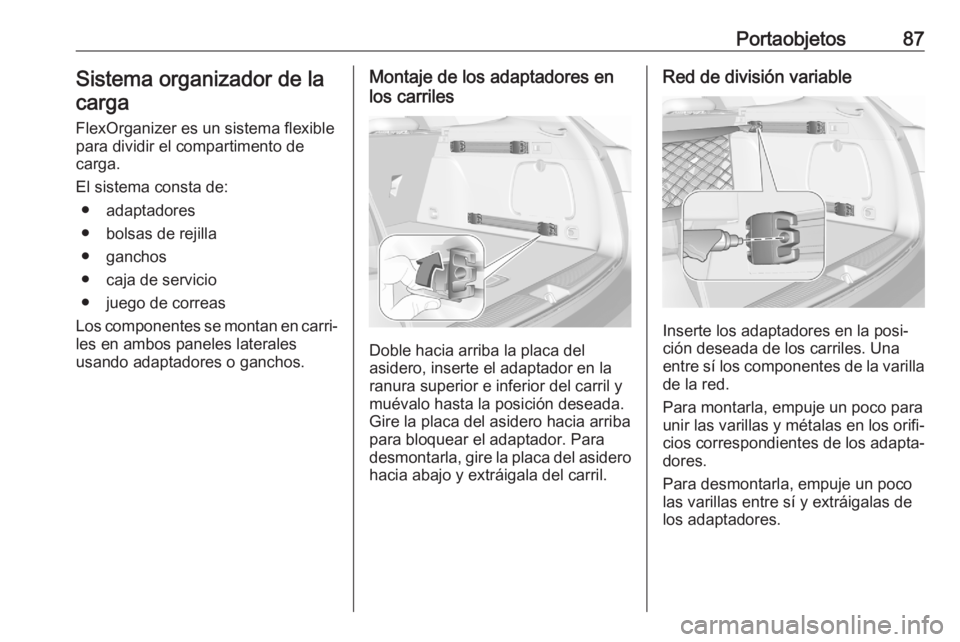

Portaobjetos87Sistema organizador de lacarga
FlexOrganizer es un sistema flexible
para dividir el compartimento de
carga.
El sistema consta de: ● adaptadores
● bolsas de rejilla
● ganchos
● caja de servicio
● juego de correas
Los componentes se montan en carri‐ les en ambos paneles laterales
usando adaptadores o ganchos.Montaje de los adaptadores en
los carriles
Doble hacia arriba la placa del
asidero, inserte el adaptador en la
ranura superior e inferior del carril y
muévalo hasta la posición deseada.
Gire la placa del asidero hacia arriba
para bloquear el adaptador. Para
desmontarla, gire la placa del asidero hacia abajo y extráigala del carril.
Red de división variable
Inserte los adaptadores en la posi‐
ción deseada de los carriles. Una
entre sí los componentes de la varilla de la red.
Para montarla, empuje un poco para
unir las varillas y métalas en los orifi‐
cios correspondientes de los adapta‐
dores.
Para desmontarla, empuje un poco
las varillas entre sí y extráigalas de
los adaptadores.

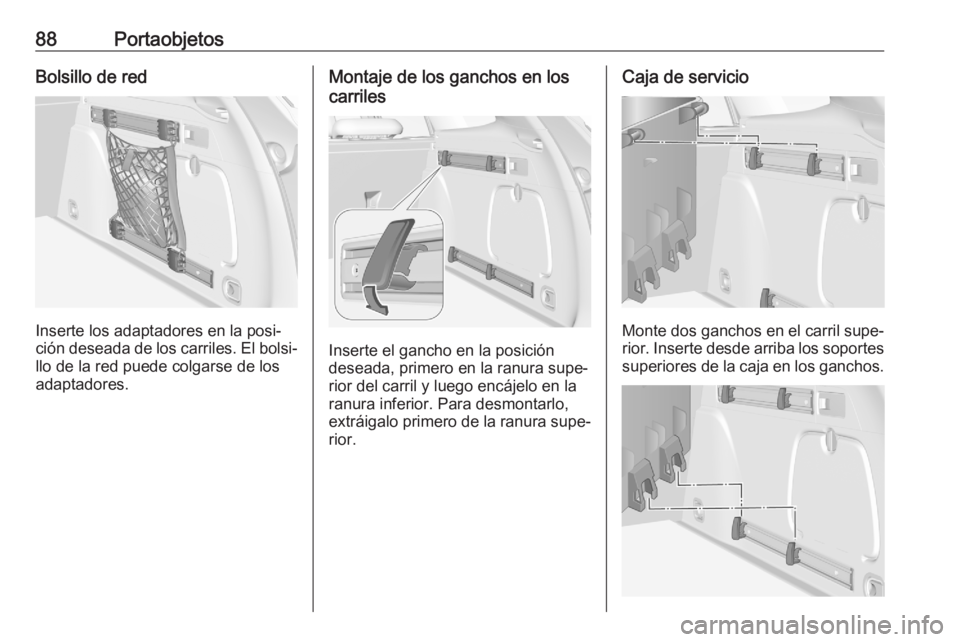

88PortaobjetosBolsillo de red
Inserte los adaptadores en la posi‐
ción deseada de los carriles. El bolsi‐
llo de la red puede colgarse de los adaptadores.
Montaje de los ganchos en los
carriles
Inserte el gancho en la posición
deseada, primero en la ranura supe‐
rior del carril y luego encájelo en la
ranura inferior. Para desmontarlo,
extráigalo primero de la ranura supe‐ rior.
Caja de servicio
Monte dos ganchos en el carril supe‐
rior. Inserte desde arriba los soportes superiores de la caja en los ganchos.
