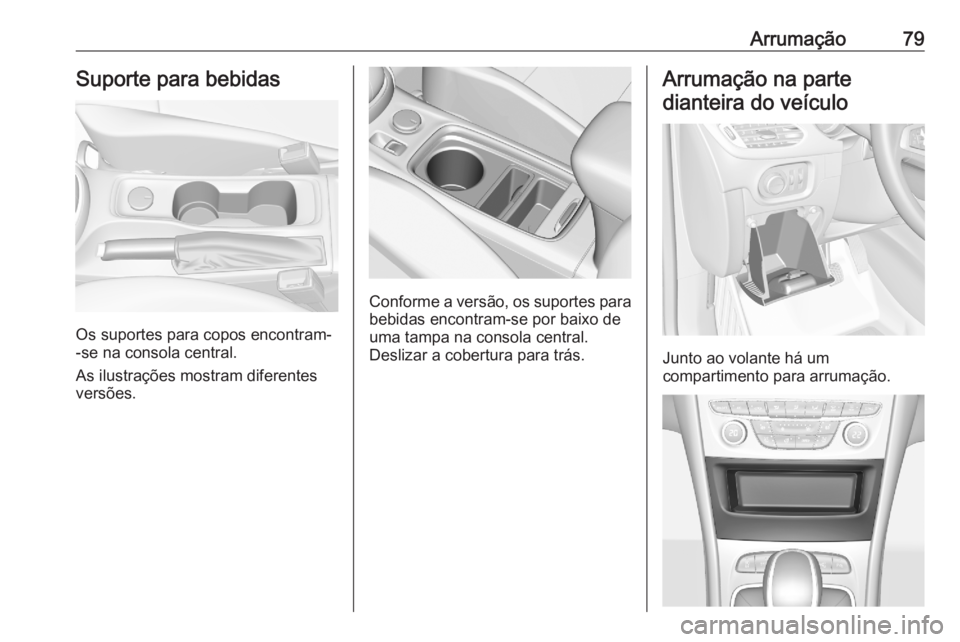

Arrumação79Suporte para bebidas
Os suportes para copos encontram-
-se na consola central.
As ilustrações mostram diferentes
versões.
Conforme a versão, os suportes para
bebidas encontram-se por baixo de
uma tampa na consola central.
Deslizar a cobertura para trás.
Arrumação na parte
dianteira do veículo
Junto ao volante há um
compartimento para arrumação.

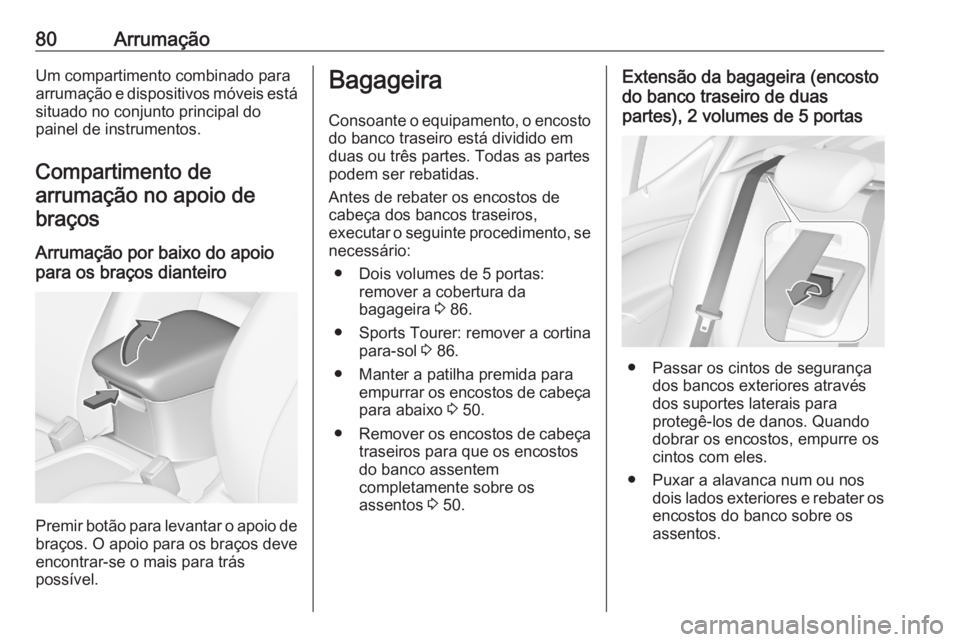

80ArrumaçãoUm compartimento combinado paraarrumação e dispositivos móveis está situado no conjunto principal do
painel de instrumentos.
Compartimento de
arrumação no apoio de braços
Arrumação por baixo do apoio
para os braços dianteiro
Premir botão para levantar o apoio de
braços. O apoio para os braços deve encontrar-se o mais para trás
possível.
Bagageira
Consoante o equipamento, o encosto
do banco traseiro está dividido em
duas ou três partes. Todas as partes podem ser rebatidas.
Antes de rebater os encostos de
cabeça dos bancos traseiros,
executar o seguinte procedimento, se necessário:
● Dois volumes de 5 portas: remover a cobertura da
bagageira 3 86.
● Sports Tourer: remover a cortina para-sol 3 86.
● Manter a patilha premida para empurrar os encostos de cabeça
para abaixo 3 50.
● Remover os encostos de cabeça
traseiros para que os encostos
do banco assentem
completamente sobre os
assentos 3 50.Extensão da bagageira (encosto
do banco traseiro de duas
partes), 2 volumes de 5 portas
● Passar os cintos de segurança dos bancos exteriores através
dos suportes laterais para
protegê-los de danos. Quando
dobrar os encostos, empurre os
cintos com eles.
● Puxar a alavanca num ou nos dois lados exteriores e rebater os
encostos do banco sobre os
assentos.

Arrumação81
● Retirar o cinto de segurança daguia do encosto do banco e
colocá-lo atrás do retentor,
conforme se mostra na
ilustração.
● Para levantar, levantar os encostos e levá-los à posiçãovertical até ouvir um som deencaixe.Os encostos estão corretamenteencaixados quando a marca
vermelha perto da alavanca
deixa de se ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado
depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto
de segurança aproximadamente
20 mm e soltá-lo.
Extensão da bagageira (encosto
do banco traseiro de três partes),
dois volumes de 5 portas
● Dobrar para cima o apoio de braços.

82Arrumação
● Puxar a laçada e rebater parabaixo o encosto do banco
central.
● Puxar a alavanca num ou nos dois lados exteriores e rebater os
encostos do banco sobre os
assentos.
9 Aviso
Ter cuidado ao rebater o encosto
do banco exterior direito se o
encosto do banco central já
estiver rebatido. Risco de
ferimentos devido à protuberância
de parafusos desde o lado interior
do encosto do banco.
● Passar os cintos de segurança dos bancos exteriores através
dos suportes laterais para
protegê-los de danos. Quando
dobrar os encostos, empurre os cintos com eles.● Retirar o cinto de segurança da guia do encosto do banco e
colocá-lo atrás do retentor,
conforme se mostra na
ilustração.
● Para levantar, levantar os encostos e levá-los à posiçãovertical até ouvir um som deencaixe.

Arrumação83
Os encostos estão corretamente
encaixados quando a marca
vermelha de ambos os lados
perto da alavanca deixa de se
ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado
depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto
de segurança aproximadamente
20 mm e soltá-lo.
Extensão da bagageira (encosto
do banco traseiro de duas
partes), Sports Tourer
● Inserir as linguetas dos cintos de
segurança exteriores no suporte
lateral para proteger os cintos
dos danos; ver ilustração.

84Arrumação
● Puxar a alavanca num ou nosdois lados exteriores e rebater os
encostos do banco sobre os
assentos.
● Para levantar, levantar os encostos e levá-los à posiçãovertical até ouvir um som deencaixe.Os encostos estão corretamenteencaixados quando a marca
vermelha de ambos os lados
perto da alavanca deixa de se
ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado
depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto
de segurança aproximadamente
20 mm e soltá-lo.
Extensão da bagageira (encosto
do banco traseiro de três partes),
Sports Tourer
● Dobrar para cima o apoio de braços central.

Arrumação85
● Puxar a laçada e rebater parabaixo o encosto do banco
central.
● Inserir as linguetas dos cintos de
segurança exteriores no suporte
lateral para proteger os cintos
dos danos; ver ilustração.
● Puxar a alavanca num ou nos dois lados exteriores e rebater os
encostos do banco sobre os
assentos.
9 Aviso
Ter cuidado ao rebater o encosto
do banco exterior direito se o
encosto do banco central já
estiver rebatido. Risco de
ferimentos devido à protuberância
de parafusos desde o lado interior
do encosto do banco.
● Em alternativa, rebater os encostos dos bancos a partir da
bagageira: puxar o interruptor na parede lateral esquerda ou
direita da bagageira para rebater
a parte correspondente do
encosto do banco traseiro.
9 Aviso
Ter cuidado ao operar os
encostos dos bancos traseiros a
partir da bagageira. O encosto do

86Arrumaçãobanco é rebatido com uma
energia considerável. Risco de
lesão, principalmente para
crianças.
Certificar-se de que nada está fixo
aos bancos traseiros ou colocado
no assento.
● Para levantar, levantar os encostos e levá-los à posiçãovertical até ouvir um som deencaixe.
Os encostos estão corretamente
encaixados quando a marca
vermelha nas alavancas de
ambos os lados deixa de se ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado
depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto
de segurança aproximadamente
20 mm e soltá-lo.
Cobertura da bagageira Não colocar quaisquer objectos na
tampa.
2 volumes de 5 portas
Remoção da cobertura
Desengatar as correias de segurança
da porta da bagageira.

Arrumação87
Levantar a cobertura na traseira.
Retirar a tampa.
Colocação da cobertura
Encaixar a tampa nas calhas e
rebater para baixo. Fixar as correias
de fixação à porta da bagageira.
Sports Tourer
Fechar a cortina para-sol
Puxar a cortina para-sol utilizando a pega para trás e para cima até
engatar os elementos de retenção
laterais.
Abrir a cortina para-sol
Puxar o manípulo da cortina para-sol
para trás e para baixo. A tampa é
enrolada automaticamente.
Remover a cortina para-sol
Abrir a cortina para-sol.
Puxar e segurar para cima a alavanca
no lado direito. Levantar primeiro a
cortina para-sol do lado direito e
remover dos elementos de retenção.

88Arrumação
Todas as versões de motores, excetoGNC: a cortina para-sol removida
pode ser arrumada por baixo da
cobertura do piso traseiro conforme
se mostra na ilustração. Inserir
primeiro o lado esquerdo da
cobertura enrolada na reentrância
direita dianteira, puxar a alavanca e
inserir o lado direito na reentrância
esquerda dianteira.
Cobertura do piso na bagageira
3 88.
Instalar a cortina para-sol
Inserir o lado esquerdo da cortina
para-sol na reentrância e, em
seguida, puxar a alavanca para cima.
Segurar e inserir o lado direito da
cortina para-sol na reentrância e
encaixar.
Cobertura do piso na bagageira
Cobertura do piso traseiro
2 volumes de 5 portas
A cobertura do piso traseiro pode ser removida. Levantar a cobertura atrás
e rodar ligeiramente num dos lados
antes de remover.
Sports Tourer
Puxar a pega e rebater a parte
traseira da cobertura para a frente.
