OPEL ASTRA K 2020 Manual de utilizare (in Romanian)

Îngrijirea autovehiculului2495. Detaşaţi cablul din opritor.
6.Presaţi cele trei cleme de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
7. Scoateţi becurile şi înlocuiţi-le:
Lampă de semnalizare ( 1)
Lampa de poziţie spate/ frână ( 2)
La versiunea cu lămpi de poziţie
din spate LED şi lămpi de frână
LED, numai becul pentru
semnalizare ( 1) poate fi scos şi
înlocuit.
8. Fixaţi suportul becului la ansamblul lămpii.
9. Ataşaţi cablul la opritor.
10. Ataşaţi ansamblul lămpii la caroseria autovehiculului şi
strângeţi piuliţa de fixare din
interiorul portbagajului. Fixaţi
capacul.
În funcţie de versiune, lămpile de
poziţie din spate şi lămpile de frână
sunt proiectate ca LED-uri. În cazul
unei defecţiuni, apelaţi la un atelier
pentru înlocuirea LED-urilor.
Ansamblul luminilor din hayon
1. Desprindeţi capacul din hayon şi scoateţi-l.

250Îngrijirea autovehiculului
2. Deşurubaţi cu mâna piuliţa defixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Detaşaţi fişa din ansamblul lămpii.
5.Presaţi cele trei cleme de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
La versiunea cu lămpi de poziţie
din spate LED, poziţia inelelor de
fixare este puţin diferită.
6. Scoateţi becul şi înlocuiţi-l:
Lumină spate ( 1)

Îngrijirea autovehiculului251Lampa de ceaţă spate (2) (partea
stângă)
Lampă de marşarier ( 2) (partea
dreaptă)
La versiunile cu lămpi de poziţie
din spate cu leduri, numai becul
lămpii de marşarier ( 1) poate fi
demontat şi înlocuit.
7. Introduceţi soclul becului în corpul
lămpii. Fixaţi fişa la ansamblul
lămpii. Fixaţi ansamblul de
iluminat pe hayon şi strângeţi
şurubul din interior. Fixaţi
capacul.
În funcţie de versiune, lămpile de
poziţie din spate sunt proiectate ca
LED-uri. În cazul unei defecţiuni,
apelaţi la un atelier pentru înlocuirea
LED-urilor.
Sports Tourer
1. Desprindeţi şi deschideţi capacul de pe partea respectivă.
2.Deşurubaţi manual ambele piuliţe
de fixare din plastic.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l.

252Îngrijirea autovehiculului4. Detaşaţi cablul din opritor.
5. Lămpi de poziţie standard:
Desfaceţi clemele de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
6. Scoateţi becurile şi înlocuiţi-le:
Lampa de poziţie spate/stopul de
frână ( 1)
Lampă de semnalizare ( 2)
7. Introduceţi soclul becului în corpul
lămpii.
8. Lămpi de poziţie LED:
La versiunea cu lămpi de poziţie
din spate cu LED şi stopuri de
frână cu LED, numai becul lămpii
de semnalizare poate fi înlocuit:
rotiţi şi scoateţi soclul becului din
ansamblul lămpii. Înlocuiţi becul
din soclu.
9. Ataşaţi cablul la opritor.
10. Ataşaţi ansamblul lămpii la caroseria autovehiculului şi
strângeţi piuliţele de fixare din
interiorul portbagajului. Fixaţi
capacul.
În funcţie de versiune, lămpile de
poziţie din spate şi lămpile de frână
sunt proiectate ca LED-uri. În cazul
unei defecţiuni, apelaţi la un atelier
pentru înlocuirea LED-urilor.
Ansamblul luminilor din hayon
1. Desprindeţi capacul din hayon şi scoateţi-l.

Îngrijirea autovehiculului253
2. Deşurubaţi cu mâna piuliţa defixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Presaţi cele trei cleme de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
5. Scoateţi becul şi înlocuiţi-l:
Lampa de marşarier ( 1)
Lumină spate ( 2)
Lampa de ceaţă spate ( 3) (partea
stângă)
6. Introduceţi soclul becului în corpul
lămpii.
7. La versiunea cu lămpi de poziţie din spate cu leduri, numai becul
lămpii de marşarier poate fi
înlocuit: rotiţi şi scoateţi soclul
becului din ansamblul lămpii.
Înlocuiţi becul din soclu.
8. Fixaţi ansamblul de iluminat pe hayon şi strângeţi piuliţa de fixare
din interior. Fixaţi capacul.

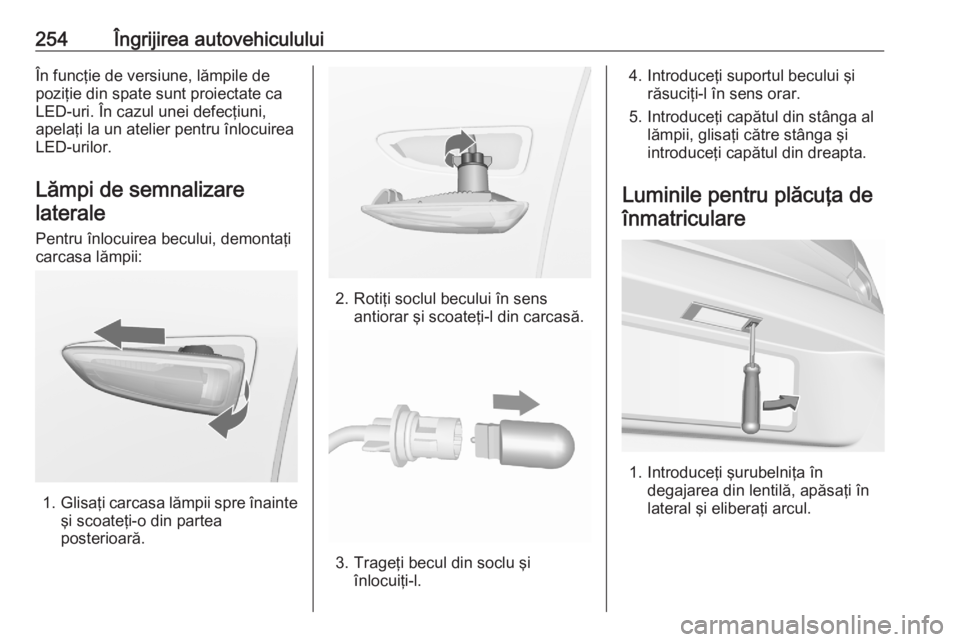

254Îngrijirea autovehicululuiÎn funcţie de versiune, lămpile de
poziţie din spate sunt proiectate ca
LED-uri. În cazul unei defecţiuni,
apelaţi la un atelier pentru înlocuirea
LED-urilor.
Lămpi de semnalizarelaterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi carcasa lămpii spre înainte
şi scoateţi-o din partea
posterioară.
2. Rotiţi soclul becului în sens antiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.

Îngrijirea autovehiculului255
2. Scoateţi lampa apăsând în jos,fără a trage cablul.
3. Demontaţi soclul becului din carcasa lămpii prin rotirea în sens
antiorar.
4. Trageţi becul din soclu şi înlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Unele versiuni au lumini pentru
plăcuţa de înmatriculare cu leduri.
Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Luminile interioare Solicitaţi înlocuirea următoarelor
becuri de către un atelier service:
● plafoniera, lămpi de lectură
● lampa din portbagaj
● iluminarea panoului de bordSistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
● compartiment motor
● panoul de bord
● portbagajul
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile defecte pot fi
recunoscute după filamentul topit.Atenţie
Nu înlocuiţi siguranţa decât după
remedierea cauzei defecţiunii.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.

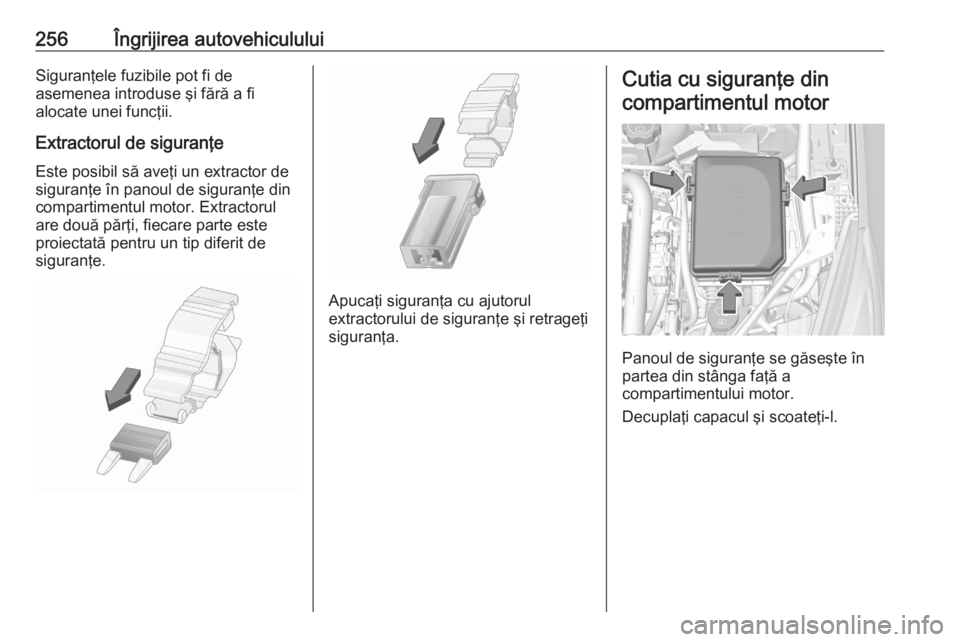

256Îngrijirea autovehicululuiSiguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor. Extractorul
are două părţi, fiecare parte este
proiectată pentru un tip diferit de
siguranţe.
Apucaţi siguranţa cu ajutorul
extractorului de siguranţe şi retrageţi siguranţa.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.

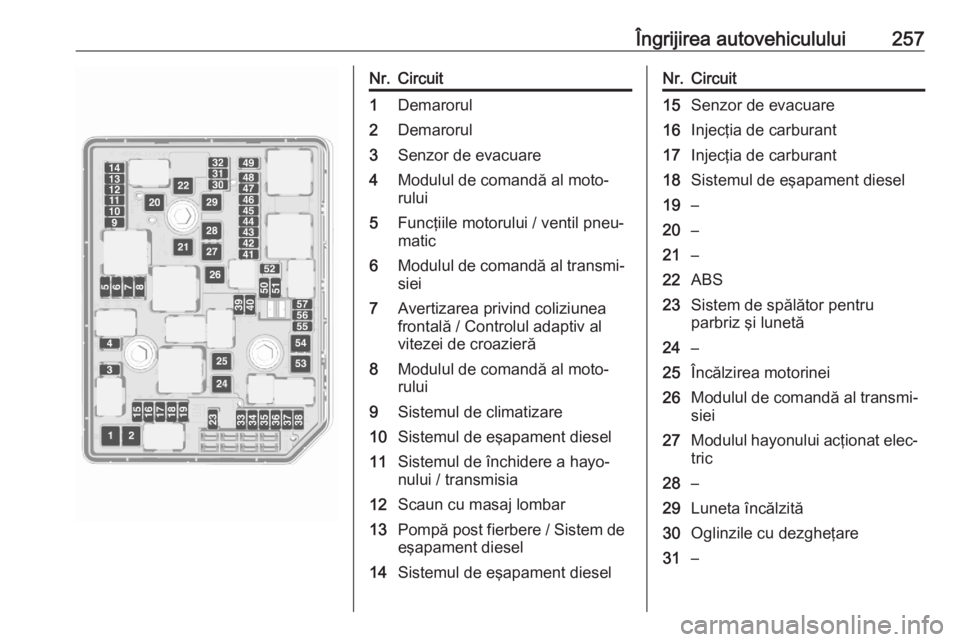

Îngrijirea autovehiculului257Nr.Circuit1Demarorul2Demarorul3Senzor de evacuare4Modulul de comandă al moto‐
rului5Funcţiile motorului / ventil pneu‐
matic6Modulul de comandă al transmi‐ siei7Avertizarea privind coliziunea
frontală / Controlul adaptiv al
vitezei de croazieră8Modulul de comandă al moto‐
rului9Sistemul de climatizare10Sistemul de eşapament diesel11Sistemul de închidere a hayo‐
nului / transmisia12Scaun cu masaj lombar13Pompă post fierbere / Sistem de eşapament diesel14Sistemul de eşapament dieselNr.Circuit15Senzor de evacuare16Injecţia de carburant17Injecţia de carburant18Sistemul de eşapament diesel19–20–21–22ABS23Sistem de spălător pentru
parbriz şi lunetă24–25Încălzirea motorinei26Modulul de comandă al transmi‐ siei27Modulul hayonului acţionat elec‐ tric28–29Luneta încălzită30Oglinzile cu dezgheţare31–

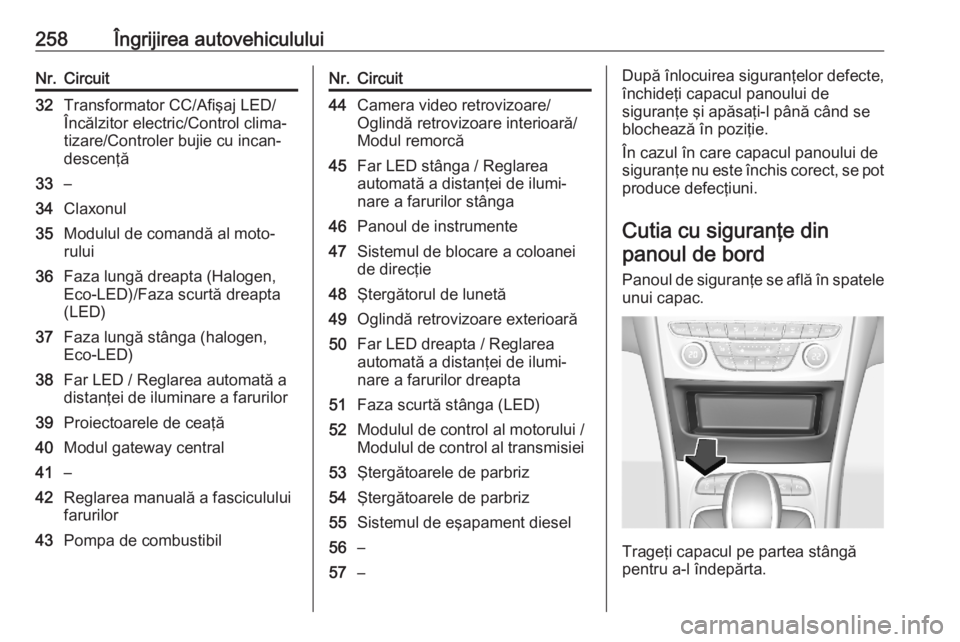

258Îngrijirea autovehicululuiNr.Circuit32Transformator CC/Afişaj LED/
Încălzitor electric/Control clima‐
tizare/Controler bujie cu incan‐
descenţă33–34Claxonul35Modulul de comandă al moto‐
rului36Faza lungă dreapta (Halogen,
Eco-LED)/Faza scurtă dreapta
(LED)37Faza lungă stânga (halogen,
Eco-LED)38Far LED / Reglarea automată a
distanţei de iluminare a farurilor39Proiectoarele de ceaţă40Modul gateway central41–42Reglarea manuală a fasciculului
farurilor43Pompa de combustibilNr.Circuit44Camera video retrovizoare/
Oglindă retrovizoare interioară/
Modul remorcă45Far LED stânga / Reglarea
automată a distanţei de ilumi‐
nare a farurilor stânga46Panoul de instrumente47Sistemul de blocare a coloanei
de direcţie48Ştergătorul de lunetă49Oglindă retrovizoare exterioară50Far LED dreapta / Reglarea
automată a distanţei de ilumi‐
nare a farurilor dreapta51Faza scurtă stânga (LED)52Modulul de control al motorului /
Modulul de control al transmisiei53Ştergătoarele de parbriz54Ştergătoarele de parbriz55Sistemul de eşapament diesel56–57–După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
Cutia cu siguranţe din panoul de bord
Panoul de siguranţe se află în spatele
unui capac.
Trageţi capacul pe partea stângă
pentru a-l îndepărta.
