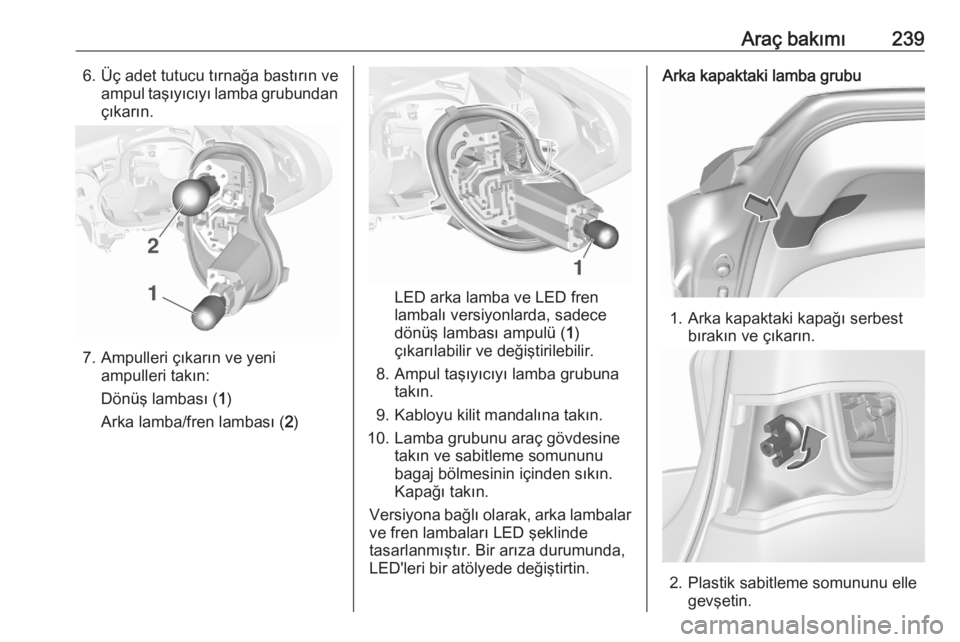

Araç bakımı2396. Üç adet tutucu tırnağa bastırın veampul taşıyıcıyı lamba grubundançıkarın.
7. Ampulleri çıkarın ve yeni ampulleri takın:
Dönüş lambası ( 1)
Arka lamba/fren lambası ( 2)
LED arka lamba ve LED fren
lambalı versiyonlarda, sadece
dönüş lambası ampulü ( 1)
çıkarılabilir ve değiştirilebilir.
8. Ampul taşıyıcıyı lamba grubuna takın.
9. Kabloyu kilit mandalına takın.
10. Lamba grubunu araç gövdesine takın ve sabitleme somununu
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Versiyona bağlı olarak, arka lambalar
ve fren lambaları LED şeklinde
tasarlanmıştır. Bir arıza durumunda,
LED'leri bir atölyede değiştirtin.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu elle gevşetin.

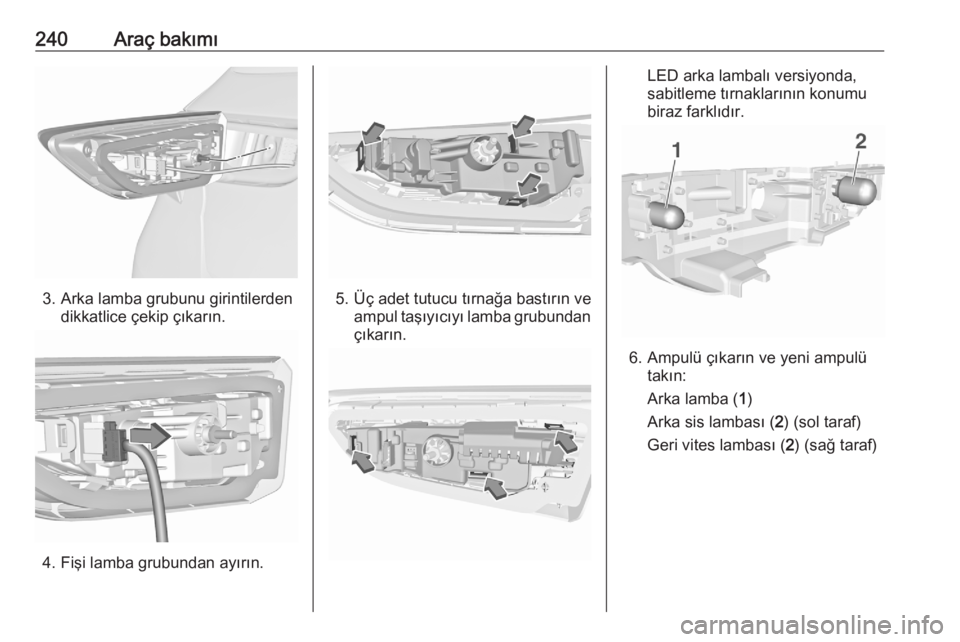

240Araç bakımı
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın.
4. Fişi lamba grubundan ayırın.
5. Üç adet tutucu tırnağa bastırın veampul taşıyıcıyı lamba grubundan
çıkarın.
LED arka lambalı versiyonda,
sabitleme tırnaklarının konumu
biraz farklıdır.
6. Ampulü çıkarın ve yeni ampulü takın:
Arka lamba ( 1)
Arka sis lambası ( 2) (sol taraf)
Geri vites lambası ( 2) (sağ taraf)

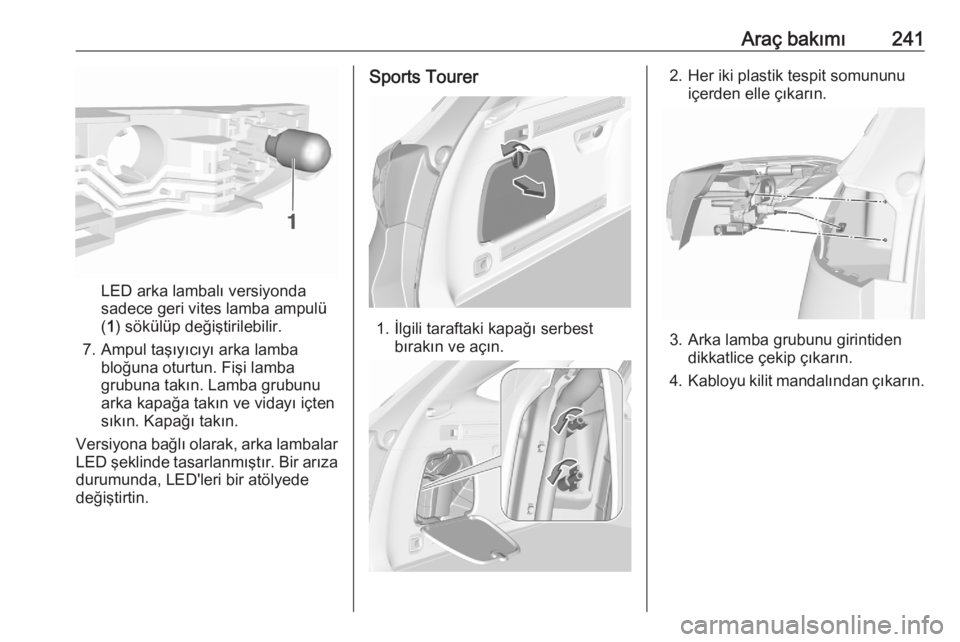

Araç bakımı241
LED arka lambalı versiyonda
sadece geri vites lamba ampulü
( 1 ) sökülüp değiştirilebilir.
7. Ampul taşıyıcıyı arka lamba bloğuna oturtun. Fişi lamba
grubuna takın. Lamba grubunu
arka kapağa takın ve vidayı içten
sıkın. Kapağı takın.
Versiyona bağlı olarak, arka lambalar
LED şeklinde tasarlanmıştır. Bir arıza durumunda, LED'leri bir atölyede
değiştirtin.
Sports Tourer
1. İlgili taraftaki kapağı serbest bırakın ve açın.
2. Her iki plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintidendikkatlice çekip çıkarın.
4. Kabloyu kilit mandalından çıkarın.

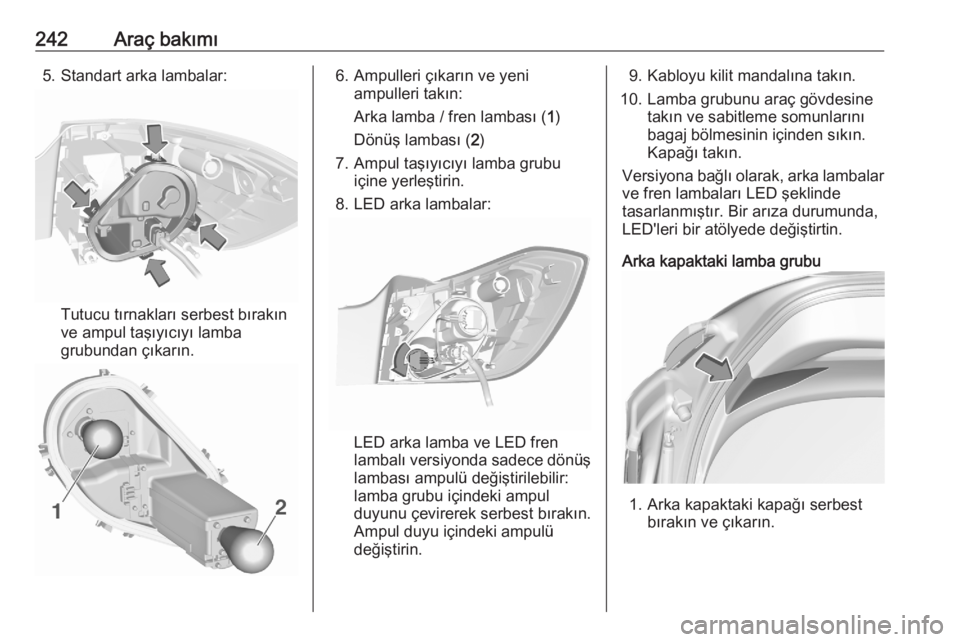

242Araç bakımı5. Standart arka lambalar:
Tutucu tırnakları serbest bırakın
ve ampul taşıyıcıyı lamba
grubundan çıkarın.
6. Ampulleri çıkarın ve yeni ampulleri takın:
Arka lamba / fren lambası ( 1)
Dönüş lambası ( 2)
7. Ampul taşıyıcıyı lamba grubu içine yerleştirin.
8. LED arka lambalar:
LED arka lamba ve LED fren
lambalı versiyonda sadece dönüş
lambası ampulü değiştirilebilir:
lamba grubu içindeki ampul
duyunu çevirerek serbest bırakın.
Ampul duyu içindeki ampulü
değiştirin.
9. Kabloyu kilit mandalına takın.
10. Lamba grubunu araç gövdesine takın ve sabitleme somunlarını
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Versiyona bağlı olarak, arka lambalar ve fren lambaları LED şeklinde
tasarlanmıştır. Bir arıza durumunda,
LED'leri bir atölyede değiştirtin.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.

Araç bakımı243
2. Plastik sabitleme somununu ellegevşetin.
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın.
4. Üç adet tutucu tırnağa bastırın veampul taşıyıcıyı lamba grubundan
çıkarın.
5. Ampulü çıkarın ve yeni ampulü takın:
Geri vites lambası ( 1)
Arka lamba ( 2)
Arka sis lambası ( 3) (sol taraf)
6. Ampul taşıyıcıyı arka lamba bloğuna oturtun.
7. LED arka lambalı versiyondasadece geri vites lamba ampulü
değiştirilebilir: lamba grubu
içindeki ampul duyunu çevirerek
serbest bırakın. Ampul duyu içindeki ampulü değiştirin.
8. Lamba grubunu arka kapağa takın ve sabitleme somununu
içeriden sıkın. Kapağı takın.

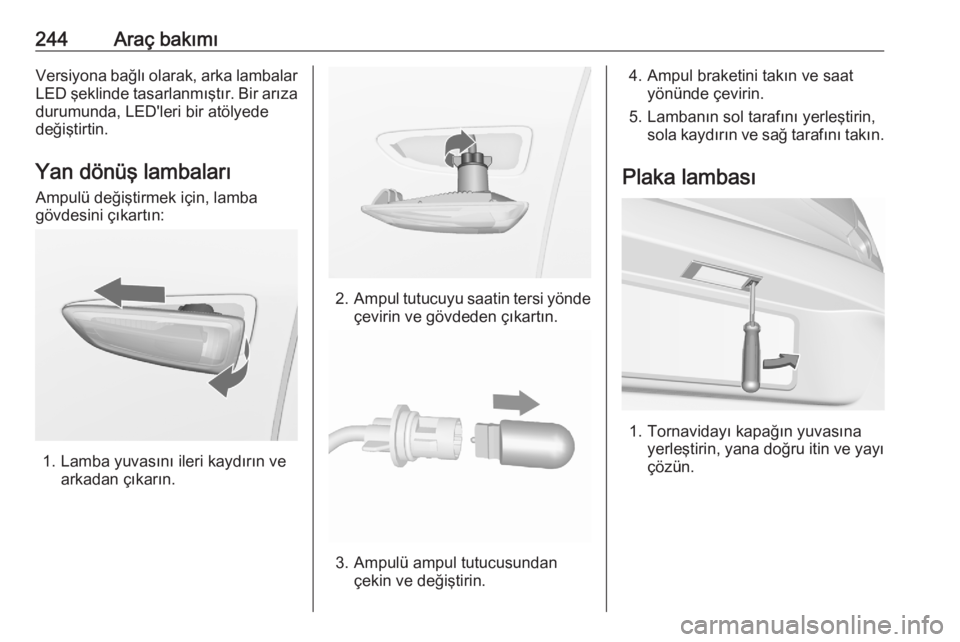

244Araç bakımıVersiyona bağlı olarak, arka lambalarLED şeklinde tasarlanmıştır. Bir arızadurumunda, LED'leri bir atölyede
değiştirtin.
Yan dönüş lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lamba yuvasını ileri kaydırın ve arkadan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.

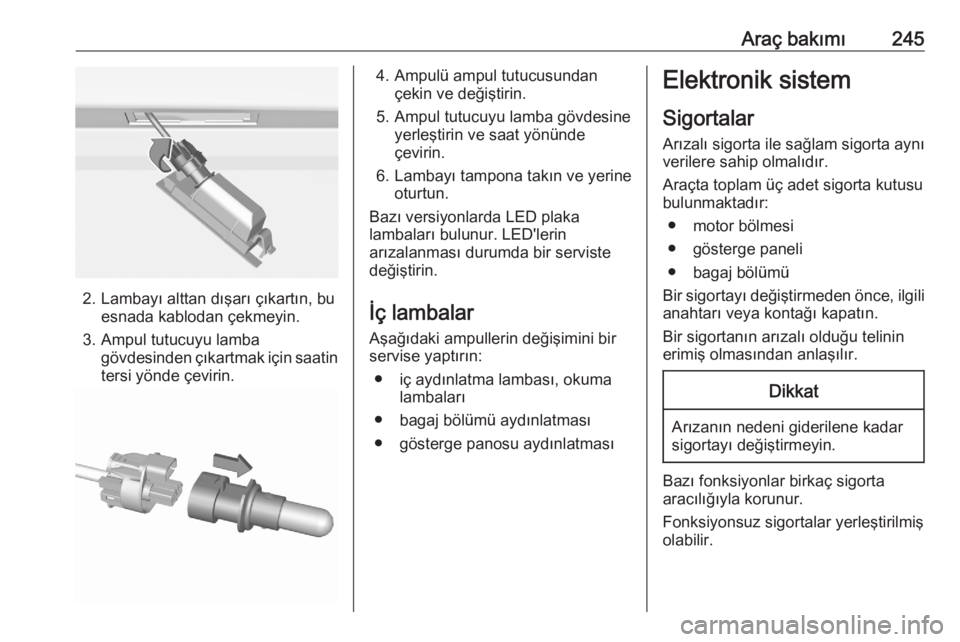

Araç bakımı245
2. Lambayı alttan dışarı çıkartın, buesnada kablodan çekmeyin.
3. Ampul tutucuyu lamba gövdesinden çıkartmak için saatin
tersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
Bazı versiyonlarda LED plaka
lambaları bulunur. LED'lerin
arızalanması durumda bir serviste
değiştirin.
İç lambalar
Aşağıdaki ampullerin değişimini bir servise yaptırın:
● iç aydınlatma lambası, okuma lambaları
● bagaj bölümü aydınlatması ● gösterge panosu aydınlatmasıElektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
● motor bölmesi
● gösterge paneli ● bagaj bölümü
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır.Dikkat
Arızanın nedeni giderilene kadar
sigortayı değiştirmeyin.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.

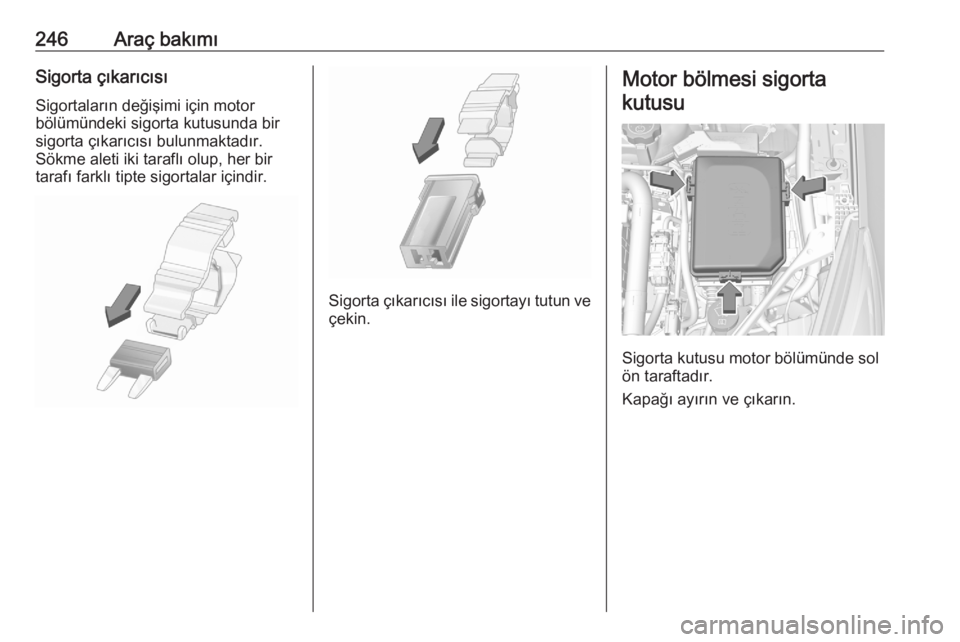

246Araç bakımıSigorta çıkarıcısıSigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sökme aleti iki taraflı olup, her bir
tarafı farklı tipte sigortalar içindir.
Sigorta çıkarıcısı ile sigortayı tutun ve
çekin.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.

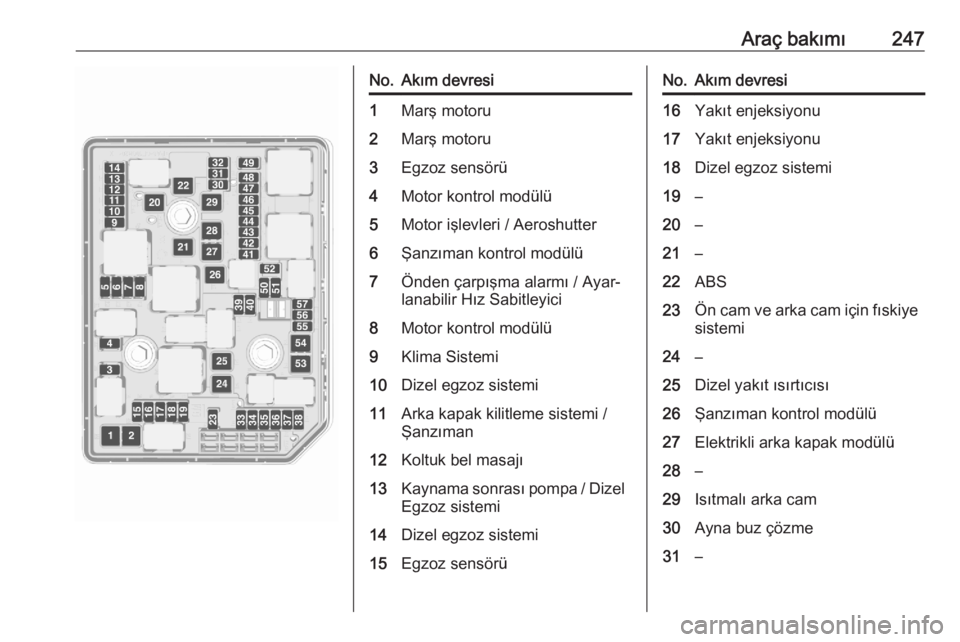

Araç bakımı247No.Akım devresi1Marş motoru2Marş motoru3Egzoz sensörü4Motor kontrol modülü5Motor işlevleri / Aeroshutter6Şanzıman kontrol modülü7Önden çarpışma alarmı / Ayar‐
lanabilir Hız Sabitleyici8Motor kontrol modülü9Klima Sistemi10Dizel egzoz sistemi11Arka kapak kilitleme sistemi /
Şanzıman12Koltuk bel masajı13Kaynama sonrası pompa / Dizel
Egzoz sistemi14Dizel egzoz sistemi15Egzoz sensörüNo.Akım devresi16Yakıt enjeksiyonu17Yakıt enjeksiyonu18Dizel egzoz sistemi19–20–21–22ABS23Ön cam ve arka cam için fıskiye
sistemi24–25Dizel yakıt ısırtıcısı26Şanzıman kontrol modülü27Elektrikli arka kapak modülü28–29Isıtmalı arka cam30Ayna buz çözme31–

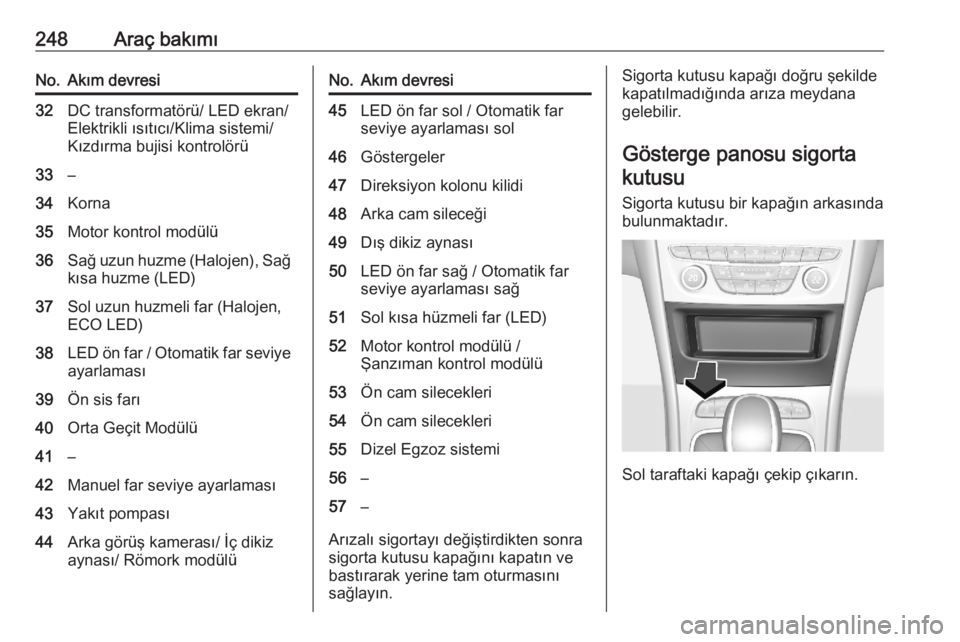

248Araç bakımıNo.Akım devresi32DC transformatörü/ LED ekran/
Elektrikli ısıtıcı/Klima sistemi/
Kızdırma bujisi kontrolörü33–34Korna35Motor kontrol modülü36Sağ uzun huzme (Halojen), Sağ kısa huzme (LED)37Sol uzun huzmeli far (Halojen,
ECO LED)38LED ön far / Otomatik far seviye ayarlaması39Ön sis farı40Orta Geçit Modülü41–42Manuel far seviye ayarlaması43Yakıt pompası44Arka görüş kamerası/ İç dikiz
aynası/ Römork modülüNo.Akım devresi45LED ön far sol / Otomatik far
seviye ayarlaması sol46Göstergeler47Direksiyon kolonu kilidi48Arka cam sileceği49Dış dikiz aynası50LED ön far sağ / Otomatik far
seviye ayarlaması sağ51Sol kısa hüzmeli far (LED)52Motor kontrol modülü /
Şanzıman kontrol modülü53Ön cam silecekleri54Ön cam silecekleri55Dizel Egzoz sistemi56–57–
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigortakutusu
Sigorta kutusu bir kapağın arkasında bulunmaktadır.
Sol taraftaki kapağı çekip çıkarın.
