OPEL CASCADA 2014.5 Instrukcja obsługi systemu audio-nawigacyjnego (in Polish)

Wprowadzenie11

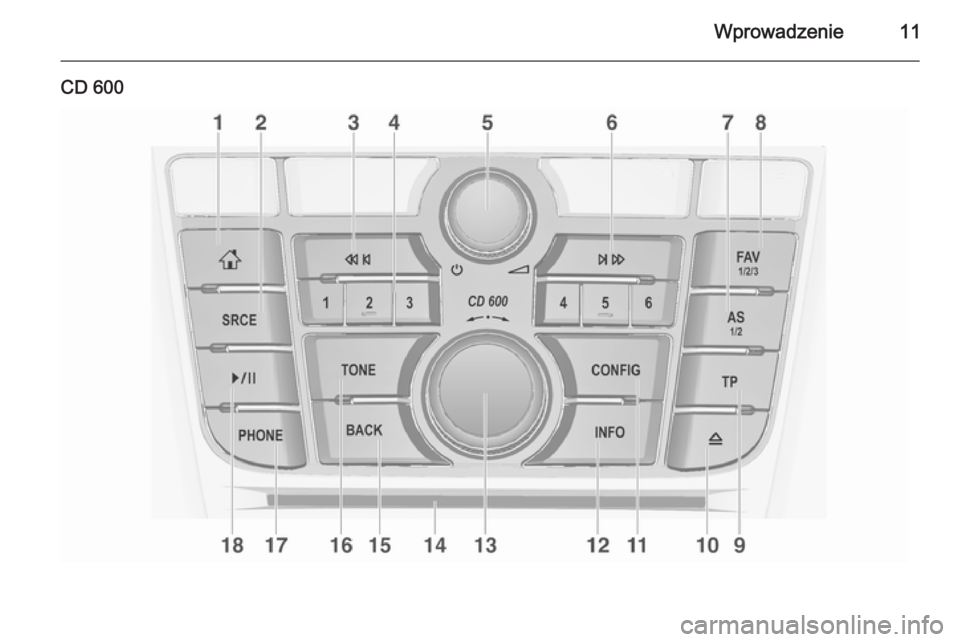

CD 600

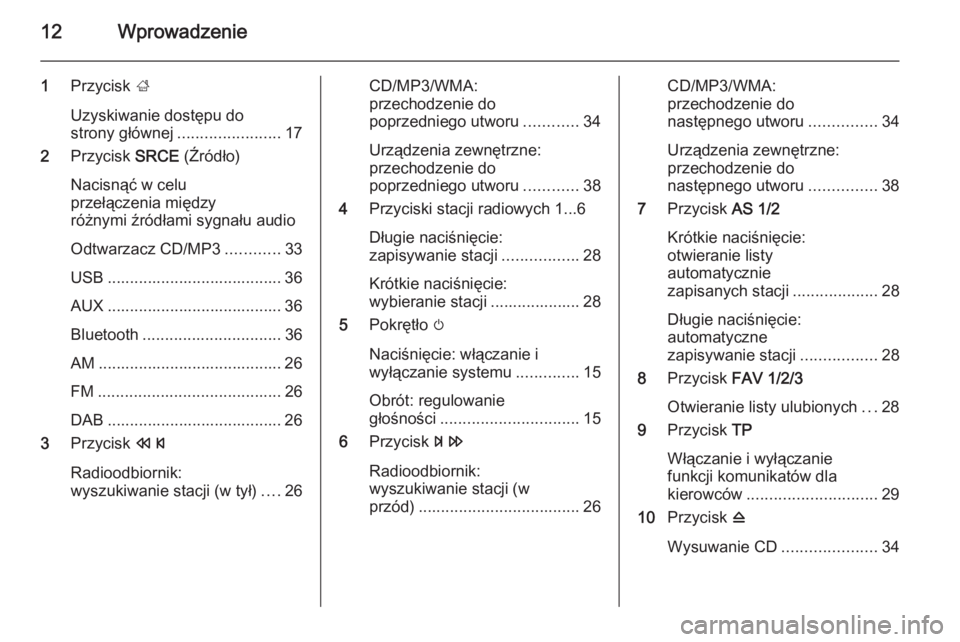

12Wprowadzenie
1Przycisk ;
Uzyskiwanie dostępu do
strony głównej ....................... 17
2 Przycisk SRCE (Źródło)
Nacisnąć w celu
przełączenia między
różnymi źródłami sygnału audio
Odtwarzacz CD/MP3 ............33
USB ....................................... 36
AUX ....................................... 36
Bluetooth ............................... 36
AM ......................................... 26 FM ......................................... 26
DAB ....................................... 26
3 Przycisk s
Radioodbiornik:
wyszukiwanie stacji (w tył) ....26CD/MP3/WMA:
przechodzenie do
poprzedniego utworu ............34
Urządzenia zewnętrzne:
przechodzenie do
poprzedniego utworu ............38
4 Przyciski stacji radiowych 1...6
Długie naciśnięcie:
zapisywanie stacji .................28
Krótkie naciśnięcie:
wybieranie stacji .................... 28
5 Pokrętło m
Naciśnięcie: włączanie i
wyłączanie systemu ..............15
Obrót: regulowanie
głośności ............................... 15
6 Przycisk u
Radioodbiornik:
wyszukiwanie stacji (w
przód) .................................... 26CD/MP3/WMA:
przechodzenie do
następnego utworu ...............34
Urządzenia zewnętrzne:
przechodzenie do
następnego utworu ...............38
7 Przycisk AS 1/2
Krótkie naciśnięcie:
otwieranie listy
automatycznie
zapisanych stacji ...................28
Długie naciśnięcie:
automatyczne
zapisywanie stacji .................28
8 Przycisk FAV 1/2/3
Otwieranie listy ulubionych ...28
9 Przycisk TP
Włączanie i wyłączanie
funkcji komunikatów dla
kierowców ............................. 29
10 Przycisk d
Wysuwanie CD .....................34

Wprowadzenie13
11Przycisk CONFIG
Otwieranie menu ustawień ...23
12 Przycisk INFO
Radioodbiornik:
informacja o bieżącej stacji
CD/MP3/WMA,
urządzenia zewnętrzne:
informacje o bieżącym utworze
13 Pokrętło wielofunkcyjne
Obrót: zaznaczanie
pozycji menu lub
ustawianie wartości
alfanumerycznych ................17
Naciśnięcie: wybór/
uaktywnienie zaznaczonej
opcji; potwierdzenie
ustawionej wartości; wł./
wył. funkcji, otwieranie
menu audio ........................... 17
14 Szczelina na płyty CD ...........3415Przycisk BACK
Menu: przechodzenie o
jeden poziom wstecz ............. 17
Wprowadzanie wartości:
usuwanie ostatniego
znaku lub całego wpisu .........17
16 Przycisk Tone
Otwieranie ustawień
barwy dźwięku ......................20
17 Przycisk PHONE
Odbieranie połączenia lub
aktywacja/dezaktywacja
wyciszenia ............................. 71
18 Przycisk r
CD/MP3/WMA:
rozpoczęcie/wstrzymanie
odtwarzania ........................... 34
Urządzenia zewnętrzne:
rozpoczęcie/wstrzymanie
odtwarzania ........................... 38Elementy sterujące na
kierownicy
1 Przycisk qw
Krótkie naciśnięcie:
odbieranie połączeń
telefonicznych ....................... 71
lub wybieranie numeru z
listy ........................................ 71
lub uruchom system
rozpoznawania mowy ...........63

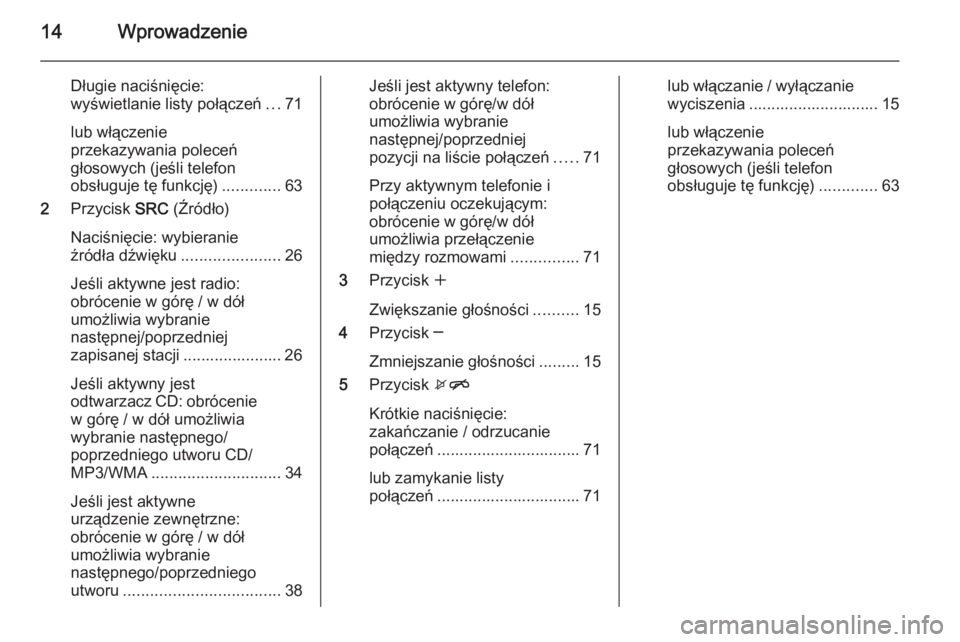

14Wprowadzenie
Długie naciśnięcie:
wyświetlanie listy połączeń ...71
lub włączenie
przekazywania poleceń
głosowych (jeśli telefon
obsługuje tę funkcję) .............63
2 Przycisk SRC (Źródło)
Naciśnięcie: wybieranie
źródła dźwięku ......................26
Jeśli aktywne jest radio:
obrócenie w górę / w dół
umożliwia wybranie
następnej/poprzedniej
zapisanej stacji ...................... 26
Jeśli aktywny jest
odtwarzacz CD: obrócenie
w górę / w dół umożliwia
wybranie następnego/
poprzedniego utworu CD/
MP3/WMA ............................. 34
Jeśli jest aktywne
urządzenie zewnętrzne:
obrócenie w górę / w dół
umożliwia wybranie
następnego/poprzedniego
utworu ................................... 38Jeśli jest aktywny telefon:
obrócenie w górę/w dół
umożliwia wybranie
następnej/poprzedniej
pozycji na liście połączeń .....71
Przy aktywnym telefonie i
połączeniu oczekującym:
obrócenie w górę/w dół
umożliwia przełączenie
między rozmowami ...............71
3 Przycisk w
Zwiększanie głośności ..........15
4 Przycisk ─
Zmniejszanie głośności .........15
5 Przycisk xn
Krótkie naciśnięcie:
zakańczanie / odrzucanie
połączeń ................................ 71
lub zamykanie listy
połączeń ................................ 71lub włączanie / wyłączanie
wyciszenia ............................. 15
lub włączenie
przekazywania poleceń
głosowych (jeśli telefon
obsługuje tę funkcję) .............63

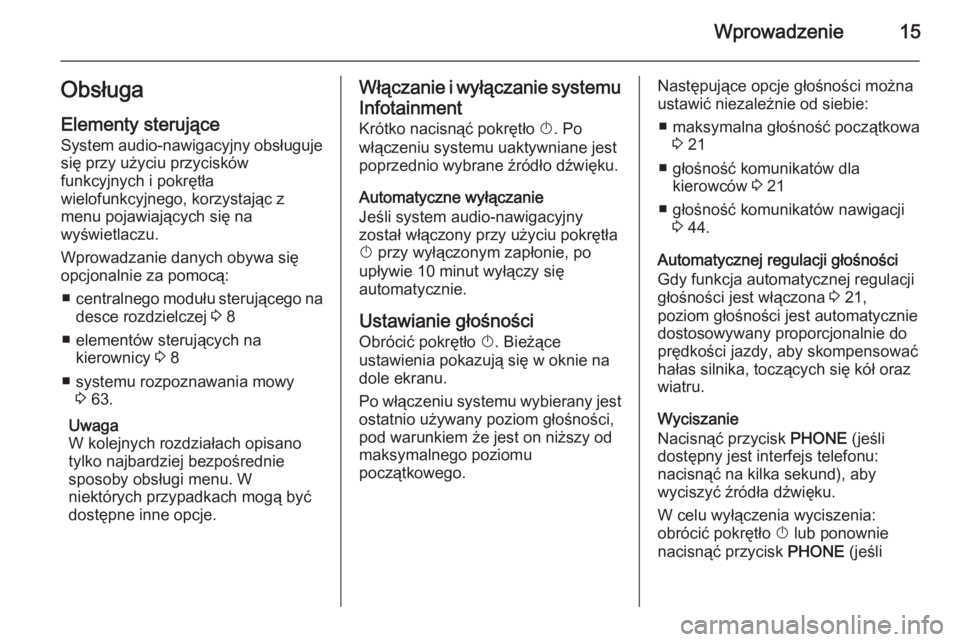

Wprowadzenie15ObsługaElementy sterujące
System audio-nawigacyjny obsługuje się przy użyciu przycisków
funkcyjnych i pokrętła
wielofunkcyjnego, korzystając z
menu pojawiających się na
wyświetlaczu.
Wprowadzanie danych obywa się
opcjonalnie za pomocą:
■ centralnego modułu sterującego na
desce rozdzielczej 3 8
■ elementów sterujących na kierownicy 3 8
■ systemu rozpoznawania mowy 3 63.
Uwaga
W kolejnych rozdziałach opisano
tylko najbardziej bezpośrednie
sposoby obsługi menu. W
niektórych przypadkach mogą być
dostępne inne opcje.Włączanie i wyłączanie systemu
Infotainment Krótko nacisnąć pokrętło X. Po
włączeniu systemu uaktywniane jest
poprzednio wybrane źródło dźwięku.
Automatyczne wyłączanie
Jeśli system audio-nawigacyjny
został włączony przy użyciu pokrętła
X przy wyłączonym zapłonie, po
upływie 10 minut wyłączy się
automatycznie.
Ustawianie głośności
Obrócić pokrętło X. Bieżące
ustawienia pokazują się w oknie na
dole ekranu.
Po włączeniu systemu wybierany jest ostatnio używany poziom głośności,
pod warunkiem że jest on niższy od
maksymalnego poziomu
początkowego.Następujące opcje głośności można
ustawić niezależnie od siebie:
■ maksymalna głośność początkowa 3 21
■ głośność komunikatów dla kierowców 3 21
■ głośność komunikatów nawigacji 3 44.
Automatycznej regulacji głośności
Gdy funkcja automatycznej regulacji
głośności jest włączona 3 21,
poziom głośności jest automatycznie
dostosowywany proporcjonalnie do
prędkości jazdy, aby skompensować
hałas silnika, toczących się kół oraz
wiatru.
Wyciszanie
Nacisnąć przycisk PHONE (jeśli
dostępny jest interfejs telefonu:
nacisnąć na kilka sekund), aby
wyciszyć źródła dźwięku.
W celu wyłączenia wyciszenia:
obrócić pokrętło X lub ponownie
nacisnąć przycisk PHONE (jeśli

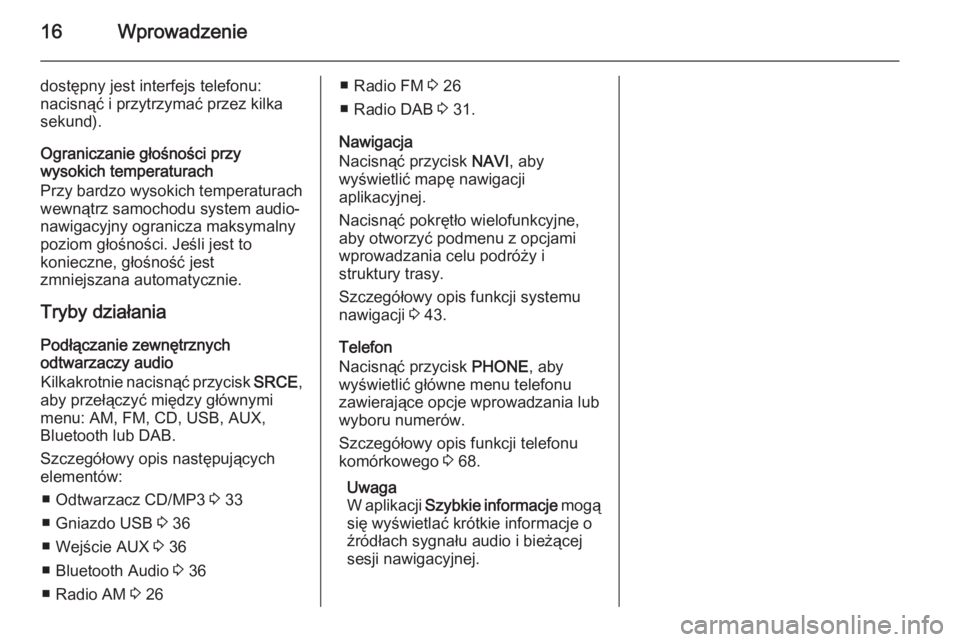

16Wprowadzenie
dostępny jest interfejs telefonu:
nacisnąć i przytrzymać przez kilka
sekund).
Ograniczanie głośności przy
wysokich temperaturach
Przy bardzo wysokich temperaturach wewnątrz samochodu system audio-
nawigacyjny ogranicza maksymalny poziom głośności. Jeśli jest to
konieczne, głośność jest
zmniejszana automatycznie.
Tryby działania Podłączanie zewnętrznych
odtwarzaczy audio
Kilkakrotnie nacisnąć przycisk SRCE,
aby przełączyć między głównymi
menu: AM, FM, CD, USB, AUX,
Bluetooth lub DAB.
Szczegółowy opis następujących
elementów:
■ Odtwarzacz CD/MP3 3 33
■ Gniazdo USB 3 36
■ Wejście AUX 3 36
■ Bluetooth Audio 3 36
■ Radio AM 3 26■ Radio FM 3 26
■ Radio DAB 3 31.
Nawigacja
Nacisnąć przycisk NAVI, aby
wyświetlić mapę nawigacji
aplikacyjnej.
Nacisnąć pokrętło wielofunkcyjne,
aby otworzyć podmenu z opcjami
wprowadzania celu podróży i
struktury trasy.
Szczegółowy opis funkcji systemu
nawigacji 3 43.
Telefon
Nacisnąć przycisk PHONE, aby
wyświetlić główne menu telefonu zawierające opcje wprowadzania lub
wyboru numerów.
Szczegółowy opis funkcji telefonu
komórkowego 3 68.
Uwaga
W aplikacji Szybkie informacje mogą
się wyświetlać krótkie informacje o
źródłach sygnału audio i bieżącej
sesji nawigacyjnej.

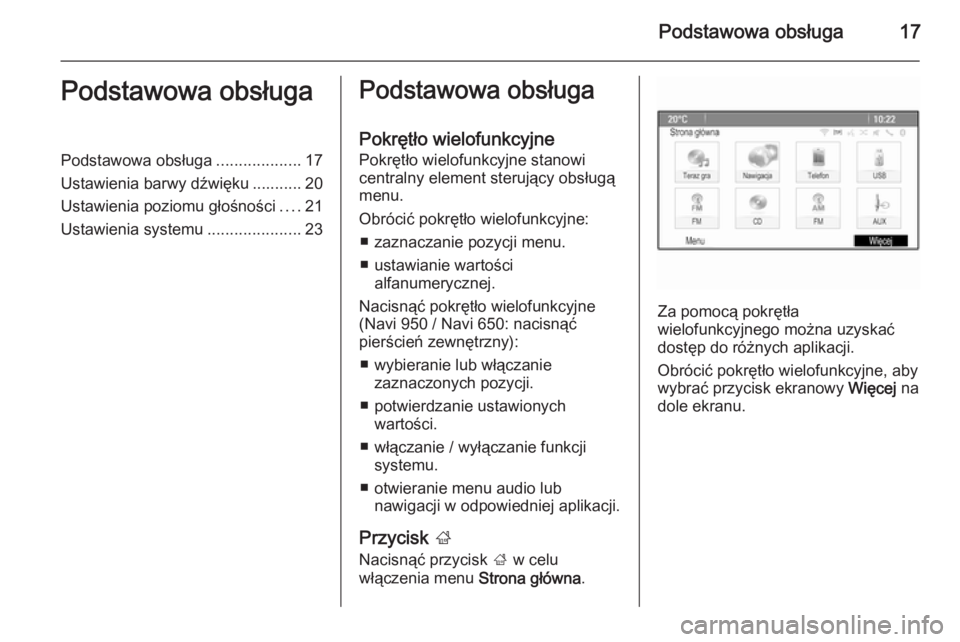

Podstawowa obsługa17Podstawowa obsługaPodstawowa obsługa...................17
Ustawienia barwy dźwięku ........... 20
Ustawienia poziomu głośności ....21
Ustawienia systemu .....................23Podstawowa obsługa
Pokrętło wielofunkcyjne Pokrętło wielofunkcyjne stanowi
centralny element sterujący obsługą menu.
Obrócić pokrętło wielofunkcyjne: ■ zaznaczanie pozycji menu.
■ ustawianie wartości alfanumerycznej.
Nacisnąć pokrętło wielofunkcyjne
(Navi 950 / Navi 650: nacisnąć
pierścień zewnętrzny):
■ wybieranie lub włączanie zaznaczonych pozycji.
■ potwierdzanie ustawionych wartości.
■ włączanie / wyłączanie funkcji systemu.
■ otwieranie menu audio lub nawigacji w odpowiedniej aplikacji.
Przycisk ;
Nacisnąć przycisk ; w celu
włączenia menu Strona główna.
Za pomocą pokrętła
wielofunkcyjnego można uzyskać
dostęp do różnych aplikacji.
Obrócić pokrętło wielofunkcyjne, aby
wybrać przycisk ekranowy Więcej na
dole ekranu.

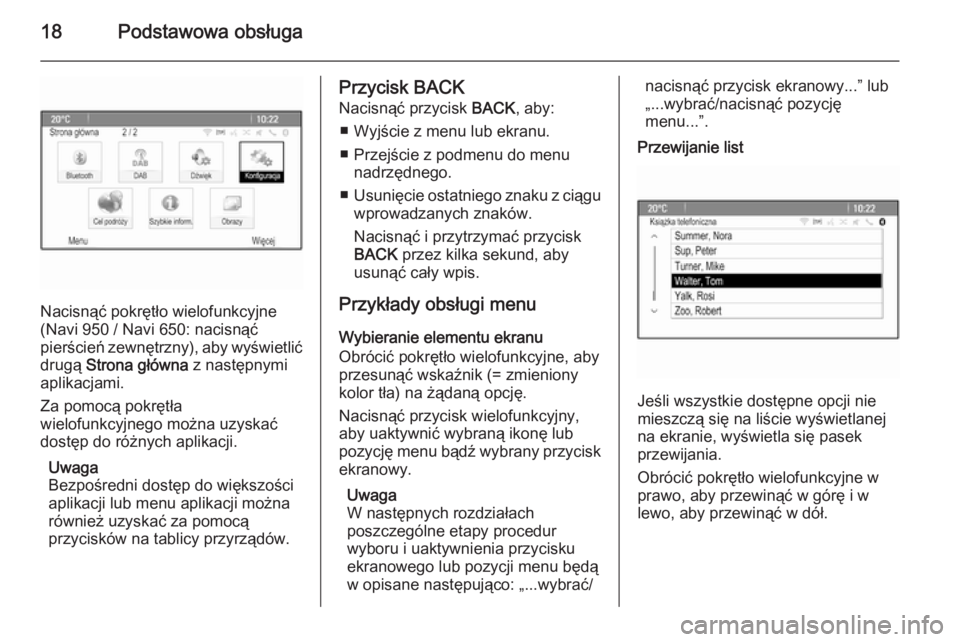

18Podstawowa obsługa
Nacisnąć pokrętło wielofunkcyjne
(Navi 950 / Navi 650: nacisnąć
pierścień zewnętrzny), aby wyświetlić
drugą Strona główna z następnymi
aplikacjami.
Za pomocą pokrętła
wielofunkcyjnego można uzyskać
dostęp do różnych aplikacji.
Uwaga
Bezpośredni dostęp do większości
aplikacji lub menu aplikacji można
również uzyskać za pomocą
przycisków na tablicy przyrządów.
Przycisk BACK
Nacisnąć przycisk BACK, aby:
■ Wyjście z menu lub ekranu.
■ Przejście z podmenu do menu nadrzędnego.
■ Usunięcie ostatniego znaku z ciągu
wprowadzanych znaków.
Nacisnąć i przytrzymać przycisk
BACK przez kilka sekund, aby
usunąć cały wpis.
Przykłady obsługi menu
Wybieranie elementu ekranu
Obrócić pokrętło wielofunkcyjne, aby
przesunąć wskaźnik (= zmieniony
kolor tła) na żądaną opcję.
Nacisnąć przycisk wielofunkcyjny,
aby uaktywnić wybraną ikonę lub
pozycję menu bądź wybrany przycisk ekranowy.
Uwaga
W następnych rozdziałach
poszczególne etapy procedur
wyboru i uaktywnienia przycisku
ekranowego lub pozycji menu będą
w opisane następująco: „...wybrać/nacisnąć przycisk ekranowy...” lub
„...wybrać/nacisnąć pozycję
menu...”.
Przewijanie list
Jeśli wszystkie dostępne opcji nie
mieszczą się na liście wyświetlanej
na ekranie, wyświetla się pasek
przewijania.
Obrócić pokrętło wielofunkcyjne w
prawo, aby przewinąć w górę i w
lewo, aby przewinąć w dół.

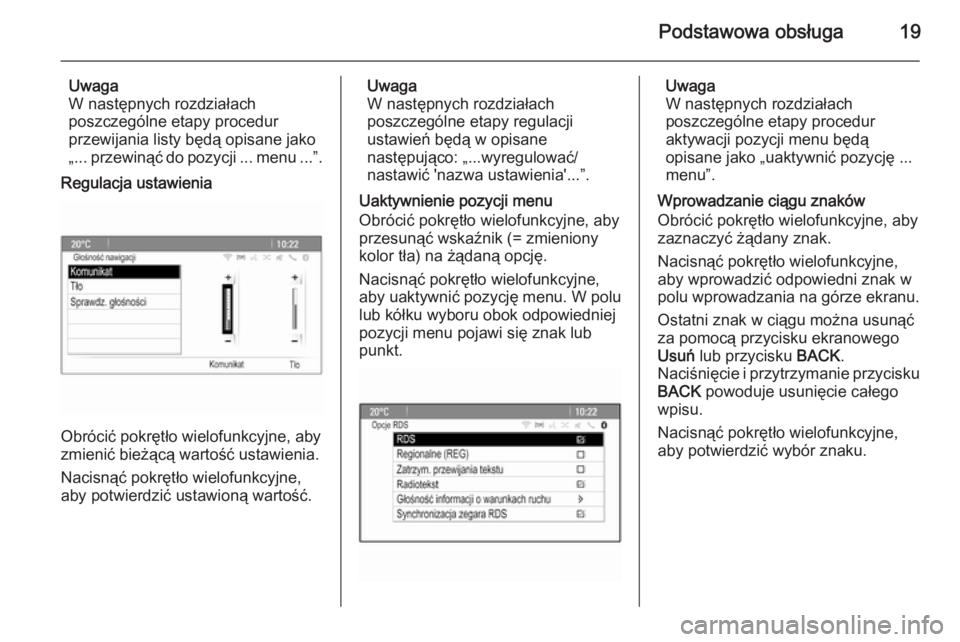

Podstawowa obsługa19
Uwaga
W następnych rozdziałach
poszczególne etapy procedur
przewijania listy będą opisane jako
„... przewinąć do pozycji ... menu ...”.
Regulacja ustawienia
Obrócić pokrętło wielofunkcyjne, aby
zmienić bieżącą wartość ustawienia.
Nacisnąć pokrętło wielofunkcyjne,
aby potwierdzić ustawioną wartość.
Uwaga
W następnych rozdziałach
poszczególne etapy regulacji
ustawień będą w opisane
następująco: „...wyregulować/
nastawić 'nazwa ustawienia'...”.
Uaktywnienie pozycji menu
Obrócić pokrętło wielofunkcyjne, aby
przesunąć wskaźnik (= zmieniony
kolor tła) na żądaną opcję.
Nacisnąć pokrętło wielofunkcyjne,
aby uaktywnić pozycję menu. W polu lub kółku wyboru obok odpowiedniej
pozycji menu pojawi się znak lub
punkt.Uwaga
W następnych rozdziałach
poszczególne etapy procedur
aktywacji pozycji menu będą
opisane jako „uaktywnić pozycję ...
menu”.
Wprowadzanie ciągu znaków
Obrócić pokrętło wielofunkcyjne, aby
zaznaczyć żądany znak.
Nacisnąć pokrętło wielofunkcyjne,
aby wprowadzić odpowiedni znak w
polu wprowadzania na górze ekranu.
Ostatni znak w ciągu można usunąć
za pomocą przycisku ekranowego
Usuń lub przycisku BACK.
Naciśnięcie i przytrzymanie przycisku
BACK powoduje usunięcie całego
wpisu.
Nacisnąć pokrętło wielofunkcyjne,
aby potwierdzić wybór znaku.

20Podstawowa obsługa
Uwaga
W następnych rozdziałach
poszczególne etapy wprowadzania
znaków będą opisane następująco
„... wprowadzić żądane znaki...”.
Komunikaty
Przed wykonaniem funkcji
systemowej czasami pojawia się
komunikat. W razie potrzeby wybrać
jedną z opcji.
Wybór i uaktywnienie przycisku
ekranowego w komunikacie funkcji
odbywa się tak samo, jak
przedstawiono w opisie wybierania opcji w menu.
Ustawienia barwy dźwięku
Nacisnąć przycisk ; a potem wybrać
przycisk ekranowy Więcej na dole
ekranu. Na drugiej Strona główna
wybrać ikonę Dźwięk. Zostaje
wyświetlone menu ustawienia barwy
dźwięku.
Bass
Służy do podwyższenia lub obniżenia poziomu niskich częstotliwości źródła
audio.
Wyregulować ustawienia stosownie
do potrzeb.
Mid
Służy do podwyższenia lub obniżenia
średnich niskich częstotliwości źródła audio.
Wyregulować ustawienia stosownie
do potrzeb.
Treble Służy do podwyższenia lub obniżenia
poziomu wysokich częstotliwości
źródła audio.
Wyregulować ustawienia stosownie
do potrzeb.
Tryb EQ
(EQ: Korektor)
Użyć tego ustawienia w celu
optymalnego dobrania barwy
dźwięku do określonego stylu
muzycznego, np. Muz. rockowa lub
Klasyka .
Wybrać pozycję menu EQ. Wyświetli
się podmenu z zaprogramowanymi stylami muzycznymi.
Wybrać żądaną charakterystykę
dźwięku.
