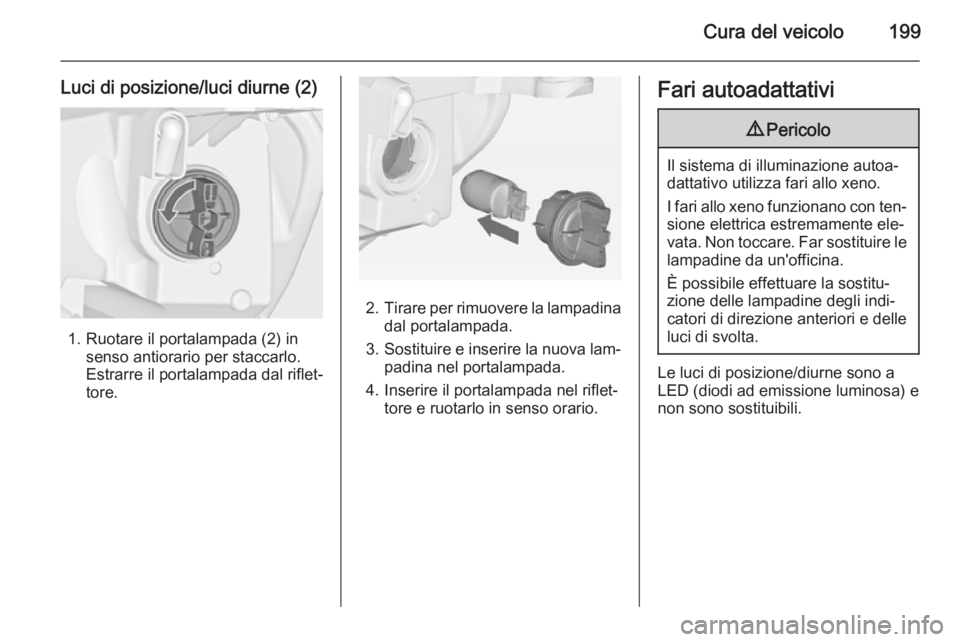

Cura del veicolo199
Luci di posizione/luci diurne (2)
1. Ruotare il portalampada (2) insenso antiorario per staccarlo.
Estrarre il portalampada dal riflet‐
tore.
2. Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada.
4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Fari autoadattativi9 Pericolo
Il sistema di illuminazione autoa‐
dattativo utilizza fari allo xeno.
I fari allo xeno funzionano con ten‐ sione elettrica estremamente ele‐
vata. Non toccare. Far sostituire le
lampadine da un'officina.
È possibile effettuare la sostitu‐
zione delle lampadine degli indi‐
catori di direzione anteriori e delle
luci di svolta.
Le luci di posizione/diurne sono a
LED (diodi ad emissione luminosa) e
non sono sostituibili.

200Cura del veicolo
Proiettori laterali addizionali
1. Ruotare il coperchio in senso an‐tiorario e rimuoverlo.
2. Ruotare il portalampada in senso antiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Tirare per sganciare la lampadina
dal connettore.
4. Sostituire la lampadina e colle‐ gare il portalampada con il con‐
nettore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐
rio per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Fendinebbia
Le lampadine sono accessibili dal
sottoscocca del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.

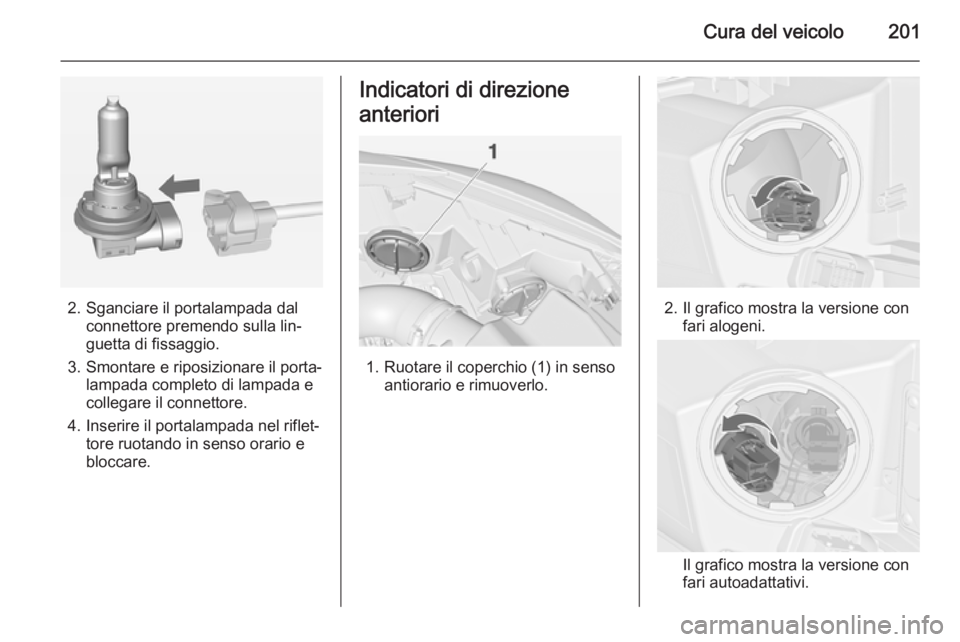

Cura del veicolo201
2. Sganciare il portalampada dalconnettore premendo sulla lin‐
guetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nel riflet‐ tore ruotando in senso orario e
bloccare.
Indicatori di direzione
anteriori
1. Ruotare il coperchio (1) in senso antiorario e rimuoverlo.
2. Il grafico mostra la versione confari alogeni.
Il grafico mostra la versione con
fari autoadattativi.

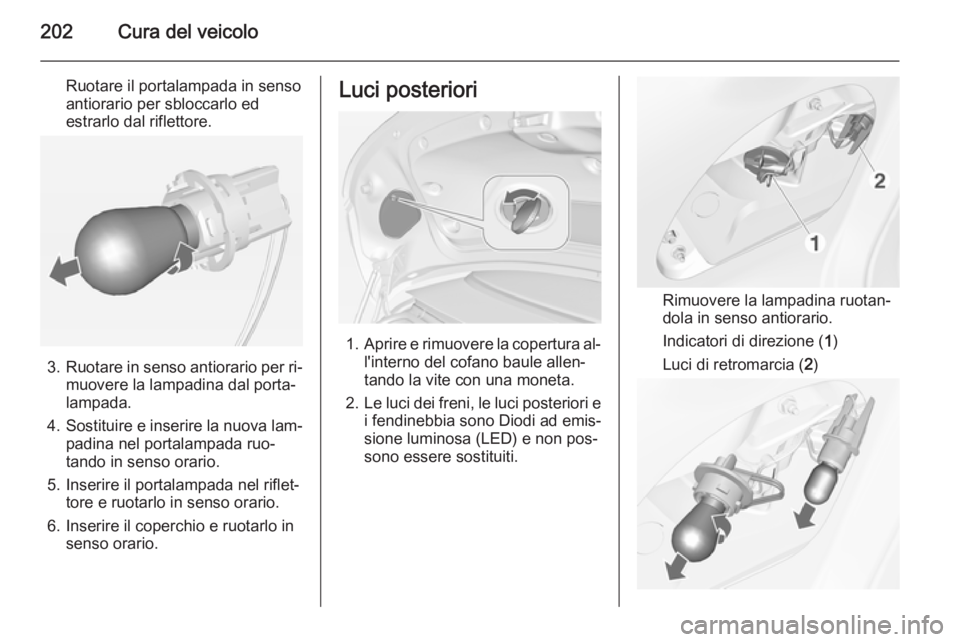

202Cura del veicolo
Ruotare il portalampada in senso
antiorario per sbloccarlo ed
estrarlo dal riflettore.
3. Ruotare in senso antiorario per ri‐
muovere la lampadina dal porta‐
lampada.
4. Sostituire e inserire la nuova lam‐
padina nel portalampada ruo‐
tando in senso orario.
5. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
6. Inserire il coperchio e ruotarlo in senso orario.
Luci posteriori
1.Aprire e rimuovere la copertura al‐
l'interno del cofano baule allen‐
tando la vite con una moneta.
2. Le luci dei freni, le luci posteriori e
i fendinebbia sono Diodi ad emis‐
sione luminosa (LED) e non pos‐
sono essere sostituiti.
Rimuovere la lampadina ruotan‐
dola in senso antiorario.
Indicatori di direzione ( 1)
Luci di retromarcia ( 2)

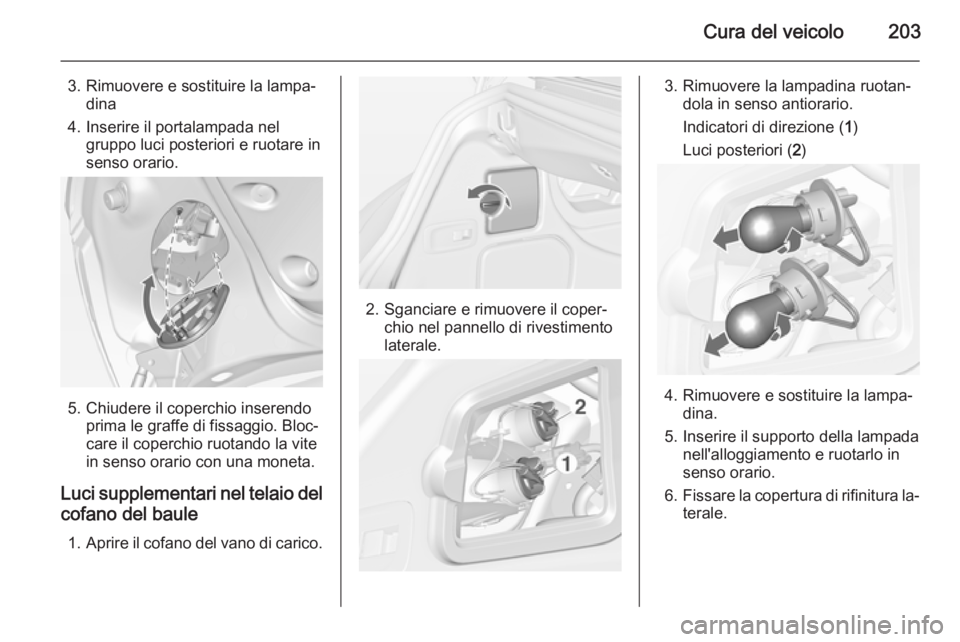

Cura del veicolo203
3. Rimuovere e sostituire la lampa‐dina
4. Inserire il portalampada nel gruppo luci posteriori e ruotare in
senso orario.
5. Chiudere il coperchio inserendo prima le graffe di fissaggio. Bloc‐
care il coperchio ruotando la vite
in senso orario con una moneta.
Luci supplementari nel telaio del
cofano del baule
1. Aprire il cofano del vano di carico.
2. Sganciare e rimuovere il coper‐
chio nel pannello di rivestimento
laterale.
3. Rimuovere la lampadina ruotan‐ dola in senso antiorario.
Indicatori di direzione ( 1)
Luci posteriori ( 2)
4. Rimuovere e sostituire la lampa‐
dina.
5. Inserire il supporto della lampada nell'alloggiamento e ruotarlo in
senso orario.
6. Fissare la copertura di rifinitura la‐
terale.

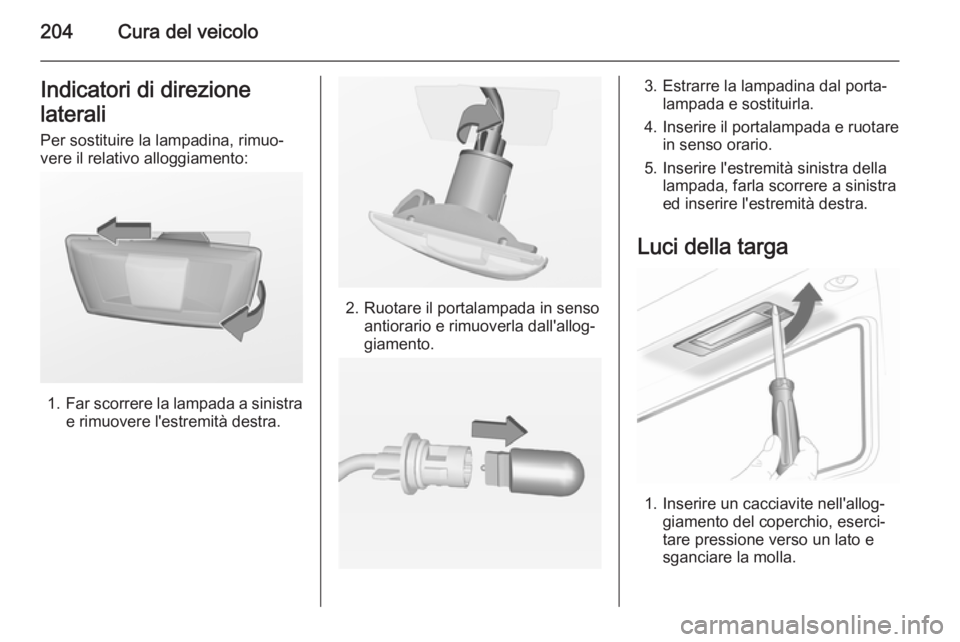

204Cura del veicoloIndicatori di direzione
laterali Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
e rimuovere l'estremità destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.

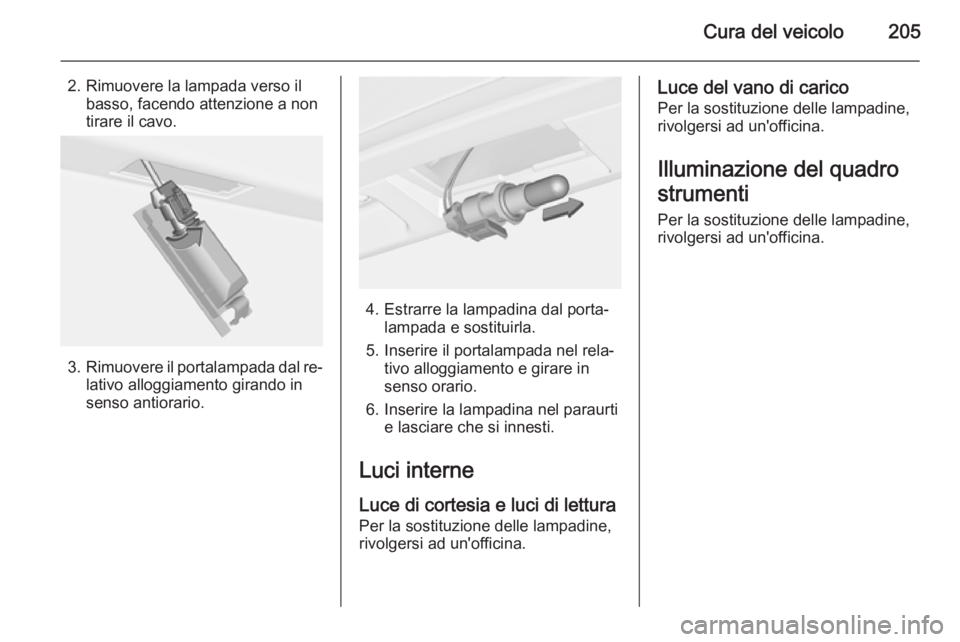

Cura del veicolo205
2. Rimuovere la lampada verso ilbasso, facendo attenzione a non
tirare il cavo.
3. Rimuovere il portalampada dal re‐
lativo alloggiamento girando in
senso antiorario.
4. Estrarre la lampadina dal porta‐ lampada e sostituirla.
5. Inserire il portalampada nel rela‐ tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Luci interne Luce di cortesia e luci di lettura
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di carico
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro
strumenti
Per la sostituzione delle lampadine, rivolgersi ad un'officina.

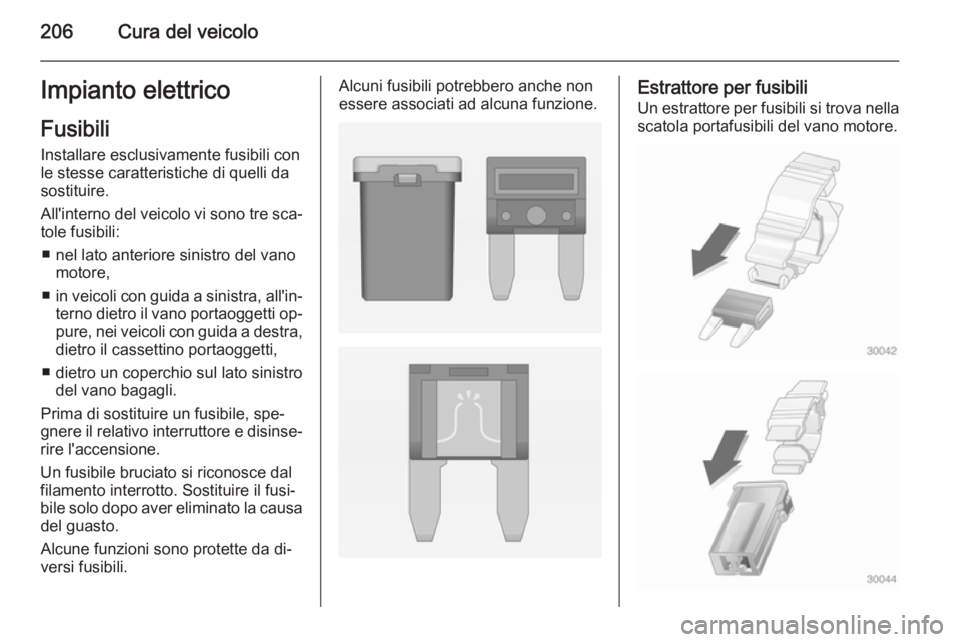

206Cura del veicoloImpianto elettricoFusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre sca‐ tole fusibili:
■ nel lato anteriore sinistro del vano motore,
■ in veicoli con guida a sinistra, all'in‐
terno dietro il vano portaoggetti op‐pure, nei veicoli con guida a destra,
dietro il cassettino portaoggetti,
■ dietro un coperchio sul lato sinistro del vano bagagli.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.

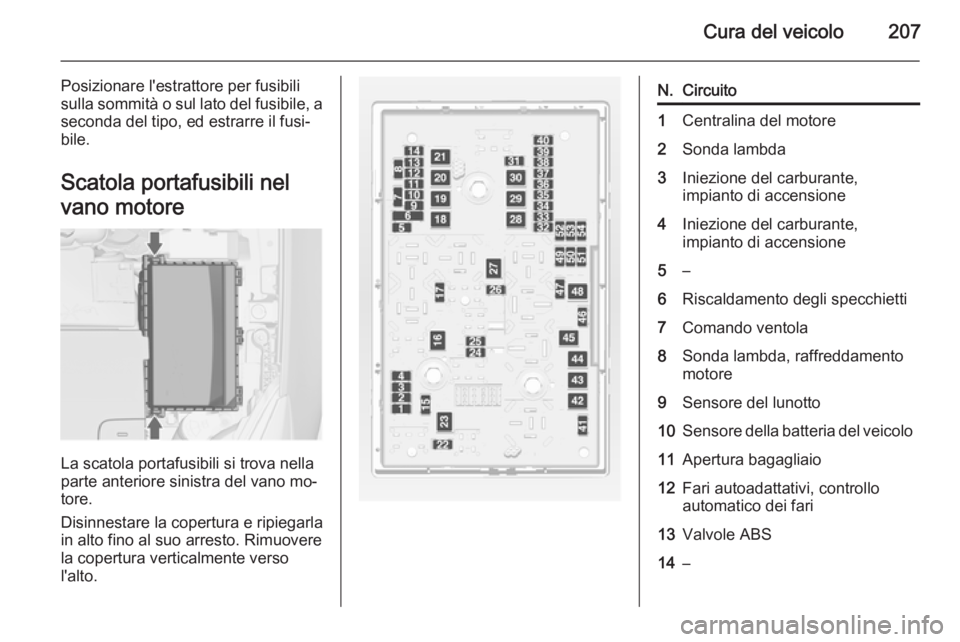

Cura del veicolo207
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.
N.Circuito1Centralina del motore2Sonda lambda3Iniezione del carburante,
impianto di accensione4Iniezione del carburante,
impianto di accensione5–6Riscaldamento degli specchietti7Comando ventola8Sonda lambda, raffreddamento
motore9Sensore del lunotto10Sensore della batteria del veicolo11Apertura bagagliaio12Fari autoadattativi, controllo
automatico dei fari13Valvole ABS14–

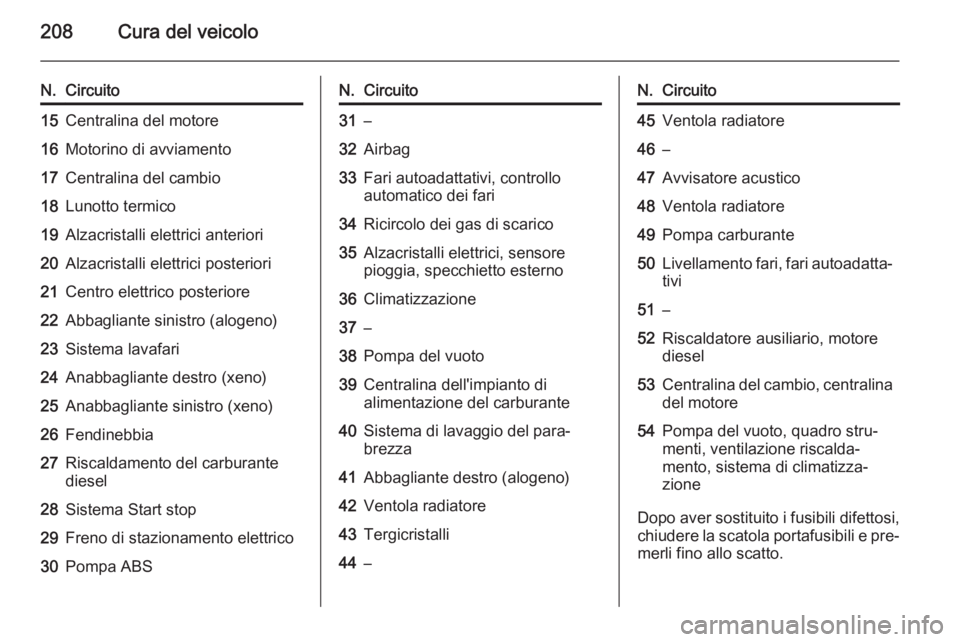

208Cura del veicolo
N.Circuito15Centralina del motore16Motorino di avviamento17Centralina del cambio18Lunotto termico19Alzacristalli elettrici anteriori20Alzacristalli elettrici posteriori21Centro elettrico posteriore22Abbagliante sinistro (alogeno)23Sistema lavafari24Anabbagliante destro (xeno)25Anabbagliante sinistro (xeno)26Fendinebbia27Riscaldamento del carburante
diesel28Sistema Start stop29Freno di stazionamento elettrico30Pompa ABSN.Circuito31–32Airbag33Fari autoadattativi, controllo
automatico dei fari34Ricircolo dei gas di scarico35Alzacristalli elettrici, sensore
pioggia, specchietto esterno36Climatizzazione37–38Pompa del vuoto39Centralina dell'impianto di
alimentazione del carburante40Sistema di lavaggio del para‐
brezza41Abbagliante destro (alogeno)42Ventola radiatore43Tergicristalli44–N.Circuito45Ventola radiatore46–47Avvisatore acustico48Ventola radiatore49Pompa carburante50Livellamento fari, fari autoadatta‐ tivi51–52Riscaldatore ausiliario, motore
diesel53Centralina del cambio, centralina
del motore54Pompa del vuoto, quadro stru‐
menti, ventilazione riscalda‐
mento, sistema di climatizza‐
zione
Dopo aver sostituito i fusibili difettosi,
chiudere la scatola portafusibili e pre‐
merli fino allo scatto.
