OPEL CASCADA 2014.5 Manuale di uso e manutenzione (in Italian)

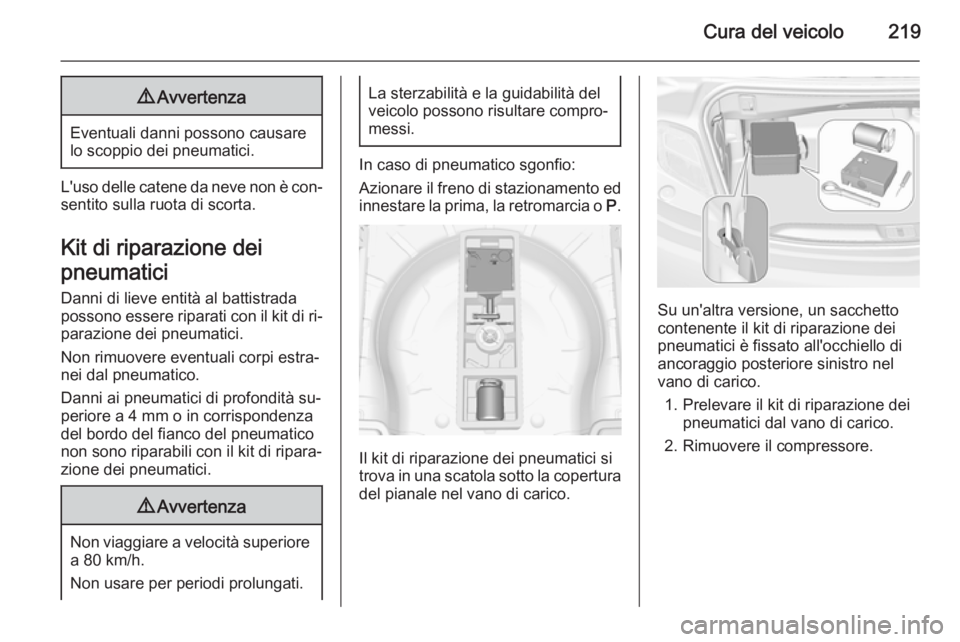

Cura del veicolo2199Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.
L'uso delle catene da neve non è con‐
sentito sulla ruota di scorta.
Kit di riparazione dei
pneumatici Danni di lieve entità al battistrada
possono essere riparati con il kit di ri‐ parazione dei pneumatici.
Non rimuovere eventuali corpi estra‐
nei dal pneumatico.
Danni ai pneumatici di profondità su‐ periore a 4 mm o in corrispondenza
del bordo del fianco del pneumatico
non sono riparabili con il kit di ripara‐
zione dei pneumatici.
9 Avvertenza
Non viaggiare a velocità superiore
a 80 km/h.
Non usare per periodi prolungati.
La sterzabilità e la guidabilità del
veicolo possono risultare compro‐
messi.
In caso di pneumatico sgonfio:
Azionare il freno di stazionamento ed
innestare la prima, la retromarcia o P.
Il kit di riparazione dei pneumatici si
trova in una scatola sotto la copertura
del pianale nel vano di carico.
Su un'altra versione, un sacchetto
contenente il kit di riparazione dei
pneumatici è fissato all'occhiello di
ancoraggio posteriore sinistro nel
vano di carico.
1. Prelevare il kit di riparazione dei pneumatici dal vano di carico.
2. Rimuovere il compressore.

220Cura del veicolo
3. Rimuovere il cavo di collega‐mento elettrico e il flessibile del‐
l'aria dai vani portaoggetti nel lato
inferiore del compressore.
4. Avvitare i flessibile dell'aria del compressore sul raccordo della
bombola del sigillante.
5. Inserire la bombola del sigillante nel fermo sul compressore.
Posizionare il compressore ac‐
canto al pneumatico in modo che
la bombola del sigillante sia in po‐
sizione verticale.
6. Svitare il tappo coprivalvola dal pneumatico difettoso.
7. Avvitare il flessibile del sigillante sulla valvola del pneumatico.
8. L'interruttore sul compressore deve essere posizionato su J.
9. Collegare lo spinotto del com‐
pressore alla presa elettrica o alla
presa dell'accendisigari.
Per evitare di scaricare la batteria
veicolo si consiglia di lasciare il
motore in funzione.
10. Portare l'interruttore basculante sul compressore in posizione I. Il
pneumatico viene riempito di si‐
gillante.
11. Il manometro del compressore in‐
dica brevemente fino a 6 bar men‐ tre la bombola del sigillante si
svuota (circa 30 secondi). Poi la
pressione inizia a scendere.

Cura del veicolo221
12. Tutto il sigillante viene pompatonel pneumatico. Poi il pneumatico
viene gonfiato.
13. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro 10 minuti. Pressione
dei pneumatici 3 249. Al raggiun‐
gimento della pressione corretta,
spegnere il compressore.
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro 10 minuti, rimuovere il kit di
riparazione dei pneumatici. Spo‐
stare il veicolo facendo compiere
un giro al pneumatico. Ricollegare
il kit di riparazione dei pneumatici
e continuare la procedura di gon‐
fiaggio per 10 minuti. Se ancora
non si riesce a raggiungere la
pressione prescritta, significa che
il danno al pneumatico è ecces‐
sivo per consentire la riparazione
in questo modo. Rivolgersi ad
un'officina.
Scaricare la pressione dei pneu‐
matici in eccesso con il pulsante
sopra l'indicatore della pressione.
Non far funzionare il compressore
per più di 10 minuti.
14. Scollegare il kit di riparazione dei pneumatici. Spingere il fermo
sulla staffa per rimuovere la bom‐ bola del sigillante dalla staffa. Av‐
vitare il tubo di gonfiaggio del
pneumatico al raccordo libero
della bombola del sigillante. Que‐
sto impedisce la fuoriuscita di si‐
gillante. Riporre il kit di ripara‐
zione dei pneumatici nel vano di carico.
15. Pulire l'eventuale sigillante in ec‐ cesso con un panno.16. Staccare dalla bombola del sigil‐lante l'etichetta indicante la mas‐
sima velocità consentita ed appli‐
carla nel campo visivo del condu‐
cente.
17. Proseguire immediatamente la guida, in modo da distribuire uni‐
formemente il sigillante nel pneu‐
matico. Dopo aver percorso circa
10 km (non oltre 10 minuti di viag‐ gio), fermarsi e controllare la pres‐
sione dei pneumatici. Nel fare
questo, avvitare direttamente il
tubo dell'aria del compressore
sulla valvola del pneumatico.

222Cura del veicolo

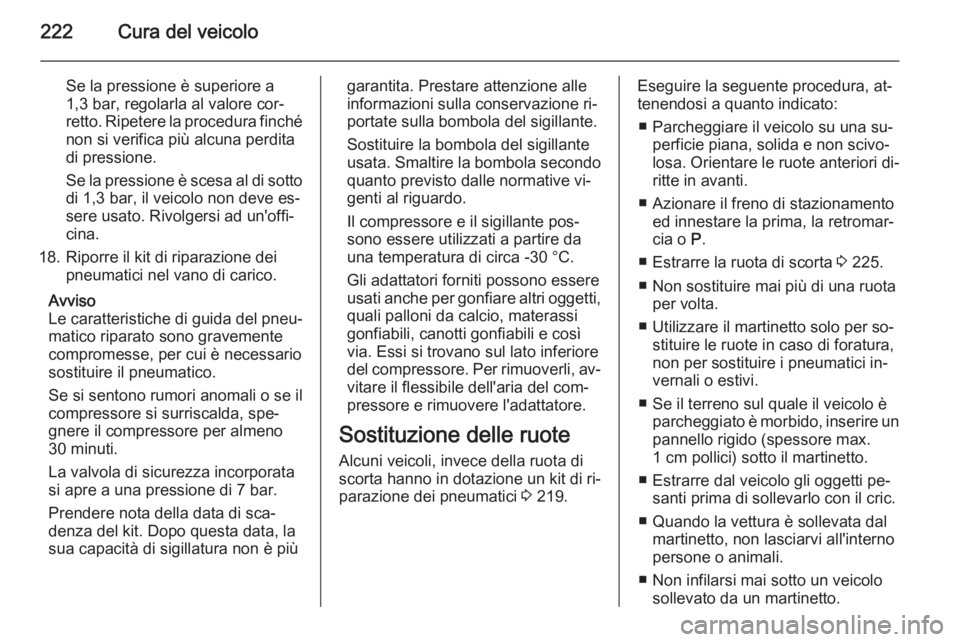

Se la pressione è superiore a
1,3 bar, regolarla al valore cor‐
retto. Ripetere la procedura finché
non si verifica più alcuna perdita
di pressione.
Se la pressione è scesa al di sotto
di 1,3 bar, il veicolo non deve es‐
sere usato. Rivolgersi ad un'offi‐
cina.
18. Riporre il kit di riparazione dei pneumatici nel vano di carico.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si sentono rumori anomali o se il
compressore si surriscalda, spe‐
gnere il compressore per almeno
30 minuti.
La valvola di sicurezza incorporata
si apre a una pressione di 7 bar.
Prendere nota della data di sca‐ denza del kit. Dopo questa data, la
sua capacità di sigillatura non è piùgarantita. Prestare attenzione alle
informazioni sulla conservazione ri‐
portate sulla bombola del sigillante.
Sostituire la bombola del sigillante
usata. Smaltire la bombola secondo
quanto previsto dalle normative vi‐
genti al riguardo.
Il compressore e il sigillante pos‐
sono essere utilizzati a partire da
una temperatura di circa -30 °C.
Gli adattatori forniti possono essere
usati anche per gonfiare altri oggetti,
quali palloni da calcio, materassi
gonfiabili, canotti gonfiabili e così
via. Essi si trovano sul lato inferiore
del compressore. Per rimuoverli, av‐ vitare il flessibile dell'aria del com‐
pressore e rimuovere l'adattatore.
Sostituzione delle ruote Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici 3 219.Eseguire la seguente procedura, at‐
tenendosi a quanto indicato:
■ Parcheggiare il veicolo su una su‐ perficie piana, solida e non scivo‐
losa. Orientare le ruote anteriori di‐ ritte in avanti.
■ Azionare il freno di stazionamento ed innestare la prima, la retromar‐
cia o P.
■ Estrarre la ruota di scorta 3 225.
■ Non sostituire mai più di una ruota per volta.
■ Utilizzare il martinetto solo per so‐ stituire le ruote in caso di foratura,
non per sostituire i pneumatici in‐
vernali o estivi.
■ Se il terreno sul quale il veicolo è parcheggiato è morbido, inserire un
pannello rigido (spessore max. 1 cm pollici) sotto il martinetto.
■ Estrarre dal veicolo gli oggetti pe‐ santi prima di sollevarlo con il cric.
■ Quando la vettura è sollevata dal martinetto, non lasciarvi all'interno
persone o animali.
■ Non infilarsi mai sotto un veicolo sollevato da un martinetto.

Cura del veicolo223
■Non avviare il veicolo quando è sol‐
levato da un martinetto.
■ Pulire dadi e filetti con un panno pulito prima di montare la ruota.9 Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
1. Staccare i coperchi dei dadi ruota
con un cacciavite e rimuoverli.
Staccare il copricerchio con l'ap‐
posito gancio. Attrezzi per il vei‐
colo 3 212.
Cerchi in lega: Staccare i coperchi
dei dadi ruota con un cacciavite e rimuoverli. Per proteggere il cer‐
chio, porre un panno morbido tra il cacciavite e il cerchio in lega.
Ruote in lega con copribullone
ruota centrale: Disinnestare il co‐ pribullone inserendo e tirando l'e‐
strattore 3 212 nella cavità del‐
l'emblema del marchio.
2. Montare la chiave della ruota as‐ sicurandosi che sia posizionata in
modo sicuro, quindi allentare ogni dado di mezzo giro.
Le ruote potrebbero essere pro‐
tette da dadi di bloccaggio. Per al‐
lentare questi dadi specifici, fis‐
sare prima l'adattatore chiave
sulla testa del dado prima di in‐
stallare la chiave per ruote.
L'adattatore chiave si trova nel
cassettino portaoggetti.

224Cura del veicolo
3.Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.
4. Posizionare il martinetto all'al‐ tezza necessaria. Posizionarlo di‐rettamente sotto al punto di solle‐
vamento, in modo da impedirne lo scivolamento.
Fissare la chiave delle ruote e,
con il martinetto correttamente al‐ lineato, ruotare la chiave fino a
sollevare la ruota dal terreno.
5. Svitare i dadi ruota.
6. Sostituire la ruota. Ruota di scorta
3 225.
7. Avvitare i dadi ruota. 8. Abbassare il veicolo.
9. Servendosi dell'apposita chiave e
assicurandosi di posizionarla sal‐
damente, serrare ciascun dado
procedendo per coppie opposte.
La coppia di serraggio è di
140 Nm.
10. Allineare il foro della valvola sul copricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Montare i coperchi dei dadi ruota. Montare il copribullone centrale
sulle ruote in lega.
11. Riporre la ruota sostituita 3 225,
gli attrezzi del veicolo 3 212 e l'a‐
dattatore chiave 3 72.
12. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei dadi.
Far sostituire o riparare quanto prima il pneumatico difettoso.

Cura del veicolo225

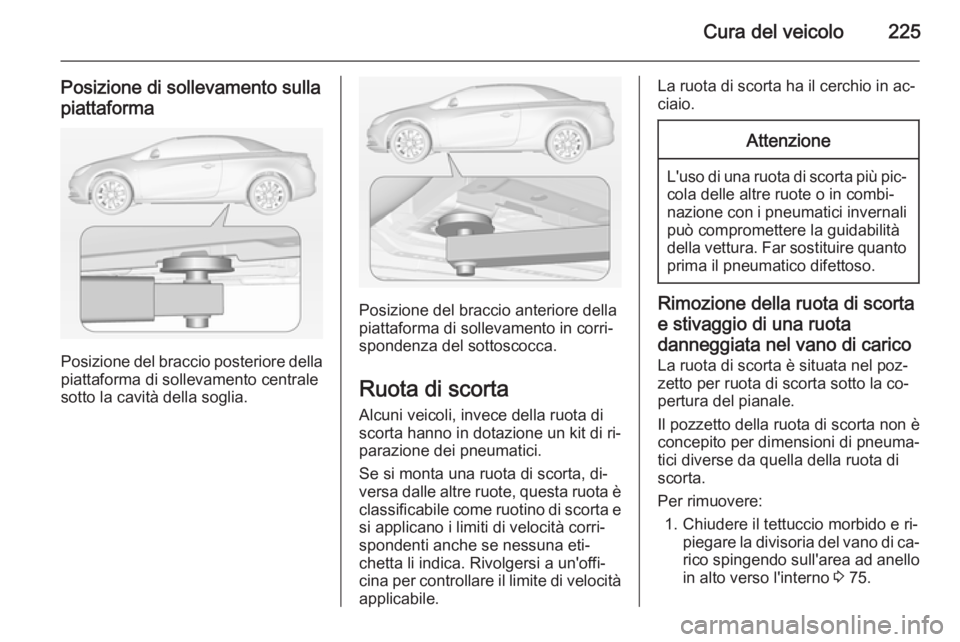

Posizione di sollevamento sulla
piattaforma
Posizione del braccio posteriore della
piattaforma di sollevamento centrale
sotto la cavità della soglia.
Posizione del braccio anteriore della
piattaforma di sollevamento in corri‐
spondenza del sottoscocca.
Ruota di scorta Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici.
Se si monta una ruota di scorta, di‐
versa dalle altre ruote, questa ruota è classificabile come ruotino di scorta e
si applicano i limiti di velocità corri‐
spondenti anche se nessuna eti‐
chetta li indica. Rivolgersi a un'offi‐
cina per controllare il limite di velocità
applicabile.
La ruota di scorta ha il cerchio in ac‐
ciaio.Attenzione
L'uso di una ruota di scorta più pic‐ cola delle altre ruote o in combi‐nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
Rimozione della ruota di scorta
e stivaggio di una ruota
danneggiata nel vano di carico
La ruota di scorta è situata nel poz‐
zetto per ruota di scorta sotto la co‐
pertura del pianale.
Il pozzetto della ruota di scorta non è
concepito per dimensioni di pneuma‐
tici diverse da quella della ruota di
scorta.
Per rimuovere: 1. Chiudere il tettuccio morbido e ri‐ piegare la divisoria del vano di ca‐
rico spingendo sull'area ad anello in alto verso l'interno 3 75.

226Cura del veicolo

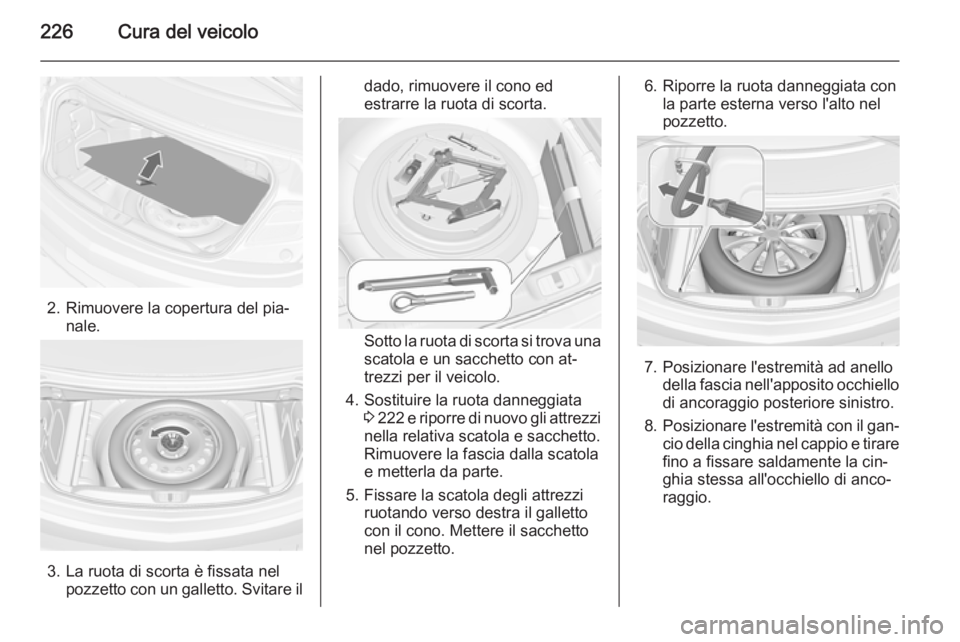

2. Rimuovere la copertura del pia‐nale.
3. La ruota di scorta è fissata nelpozzetto con un galletto. Svitare il
dado, rimuovere il cono ed
estrarre la ruota di scorta.
Sotto la ruota di scorta si trova una
scatola e un sacchetto con at‐
trezzi per il veicolo.
4. Sostituire la ruota danneggiata 3 222 e riporre di nuovo gli attrezzi
nella relativa scatola e sacchetto. Rimuovere la fascia dalla scatola
e metterla da parte.
5. Fissare la scatola degli attrezzi ruotando verso destra il galletto
con il cono. Mettere il sacchetto
nel pozzetto.
6. Riporre la ruota danneggiata con la parte esterna verso l'alto nel
pozzetto.

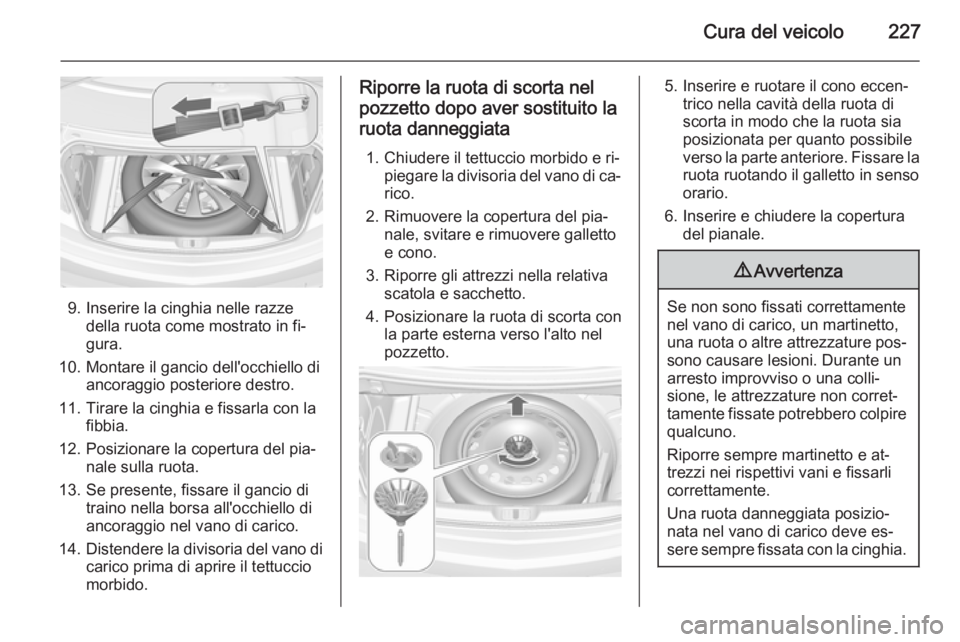

7. Posizionare l'estremità ad anello della fascia nell'apposito occhiellodi ancoraggio posteriore sinistro.
8. Posizionare l'estremità con il gan‐
cio della cinghia nel cappio e tirare
fino a fissare saldamente la cin‐
ghia stessa all'occhiello di anco‐
raggio.

Cura del veicolo227
9. Inserire la cinghia nelle razzedella ruota come mostrato in fi‐
gura.
10. Montare il gancio dell'occhiello di ancoraggio posteriore destro.
11. Tirare la cinghia e fissarla con la fibbia.
12. Posizionare la copertura del pia‐ nale sulla ruota.
13. Se presente, fissare il gancio di traino nella borsa all'occhiello di
ancoraggio nel vano di carico.
14. Distendere la divisoria del vano di
carico prima di aprire il tettuccio
morbido.
Riporre la ruota di scorta nel
pozzetto dopo aver sostituito la
ruota danneggiata
1. Chiudere il tettuccio morbido e ri‐ piegare la divisoria del vano di ca‐rico.
2. Rimuovere la copertura del pia‐ nale, svitare e rimuovere galletto
e cono.
3. Riporre gli attrezzi nella relativa scatola e sacchetto.
4. Posizionare la ruota di scorta con la parte esterna verso l'alto nel
pozzetto.5. Inserire e ruotare il cono eccen‐ trico nella cavità della ruota di
scorta in modo che la ruota sia
posizionata per quanto possibile
verso la parte anteriore. Fissare la
ruota ruotando il galletto in senso orario.
6. Inserire e chiudere la copertura del pianale.9 Avvertenza
Se non sono fissati correttamente
nel vano di carico, un martinetto,
una ruota o altre attrezzature pos‐ sono causare lesioni. Durante un
arresto improvviso o una colli‐
sione, le attrezzature non corret‐
tamente fissate potrebbero colpire qualcuno.
Riporre sempre martinetto e at‐
trezzi nei rispettivi vani e fissarli
correttamente.
Una ruota danneggiata posizio‐
nata nel vano di carico deve es‐
sere sempre fissata con la cinghia.

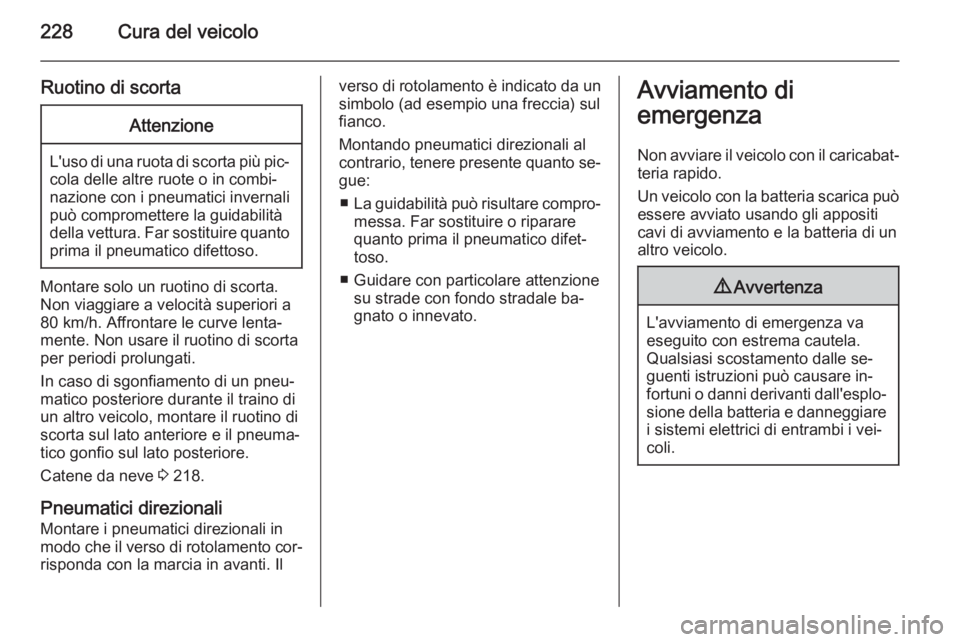

228Cura del veicolo
Ruotino di scortaAttenzione
L'uso di una ruota di scorta più pic‐cola delle altre ruote o in combi‐nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.
In caso di sgonfiamento di un pneu‐
matico posteriore durante il traino di
un altro veicolo, montare il ruotino di
scorta sul lato anteriore e il pneuma‐
tico gonfio sul lato posteriore.
Catene da neve 3 218.
Pneumatici direzionali
Montare i pneumatici direzionali in
modo che il verso di rotolamento cor‐ risponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.
Montando pneumatici direzionali al
contrario, tenere presente quanto se‐ gue:
■ La guidabilità può risultare compro‐
messa. Far sostituire o riparare
quanto prima il pneumatico difet‐
toso.
■ Guidare con particolare attenzione su strade con fondo stradale ba‐
gnato o innevato.Avviamento di
emergenza
Non avviare il veicolo con il caricabat‐
teria rapido.
Un veicolo con la batteria scarica può essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle se‐ guenti istruzioni può causare in‐fortuni o danni derivanti dall'esplo‐ sione della batteria e danneggiarei sistemi elettrici di entrambi i vei‐
coli.
