OPEL CASCADA 2014 Betriebsanleitung (in German)

Klimatisierung139Zuheizer
Elektrische Zusatzheizung Quickheat ist eine elektrische Zusatz‐
heizung, mit der die Fahrgastzelle au‐
tomatisch schneller aufgeheizt wer‐
den kann.Belüftungsdüsen
Verstellbare
Belüftungsdüsen
Bei eingeschalteter Kühlung muss
mindestens eine Belüftungsdüse ge‐
öffnet sein.
Zum Öffnen der Düse das Einstell‐
rädchen zum größeren Symbol W dre‐
hen. Durch Drehen am Einstellrad die
Luftmenge an der Düse einstellen.
Richtung des Luftstroms durch Kip‐
pen und Schwenken der Lamellen
einstellen.
Zum Schließen der Düse das Einstell‐ rädchen zum kleineren Symbol W dre‐
hen.
9 Warnung
Keine Gegenstände an den La‐
mellen der Belüftungsdüsen an‐
bringen. Gefahr von Beschädi‐
gung und Verletzung bei einem
Unfall.

140KlimatisierungStarre BelüftungsdüsenWeitere Belüftungsdüsen befinden
sich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im Fußraum.Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter Der Innenraumfilter reinigt die von au‐
ßen eintretende Luft von Staub, Ruß,
Pollen und Sporen.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktion zu gewährleisten, muss die Kühlung
einmal im Monat unabhängig von Wit‐
terung und Jahreszeit einige Minuten
eingeschaltet werden. Bei zu niedri‐
ger Außentemperatur ist ein Betrieb
mit Kühlung nicht möglich.
Service Für eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach
der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐
ren. Das schließt Folgendes ein:
■ Funktions- und Drucktest
■ Funktion der Heizung
■ Dichtheitsprüfung
■ Kontrolle der Antriebsriemen
■ Ablauf von Kondensator und Ver‐ dampfer reinigen
■ Leistungskontrolle

Fahren und Bedienung141Fahren und
BedienungFahrhinweise ............................. 141
Starten ....................................... 142
Motorabgase .............................. 147
Automatikgetriebe ......................149
Schaltgetriebe ............................ 152
Bremsen .................................... 152
Fahrsysteme .............................. 155
Fahrerassistenzsysteme ............160
Kraftstoffe .................................. 182
Anhängerzugvorrichtung ...........185Fahrhinweise
Kontrolle über das
Fahrzeug
Fahrzeug niemals mit
abgestelltem Motor rollen
lassen (außer bei einem
Autostop) Viele Systeme funktionieren dann
nicht (z. B. Bremskraftverstärker, Ser‐
volenkung). Sie gefährden sich und
andere. Bei einem Autostop funktio‐
nieren alle Systeme, aber die Lenk‐
unterstützung wird kontrolliert redu‐
ziert und die Fahrzeuggeschwindig‐
keit verringert.
Stopp-Start-Automatik 3 144.Leerlaufanhebung
Wenn die Batterie aufgrund des Bat‐
teriezustands geladen werden muss,
erfordert dies eine erhöhte Leistungs‐
abgabe der Lichtmaschine. Dies wird durch eine Leerlaufanhebung er‐
reicht, die hörbare Geräusche verur‐
sachen kann. Im Driver Information
Center wird eine Meldung angezeigt.
Pedale Um den vollen Pedalweg zu gewähr‐
leisten, dürfen im Bereich der Pedale
keine Fußmatten liegen.
Lenken Bei ausgefallener Lenkunterstützung
durch eine Motorabschaltung oder
eine Systemstörung kann das Fahr‐
zeug gelenkt werden, allerdings mit
höherem Kraftaufwand.
Kontrollleuchte c 3 95.

142Fahren und BedienungAchtung
Fahrzeuge mit hydraulischerLenkunterstützung:
Wenn das Lenkrad bis in die End‐ position gedreht und länger als
15 Sekunden in dieser Position
gehalten wird, kann die Lenkun‐ terstützung beschädigt werden
und keine Lenkunterstützung
mehr leisten.
Bodenfreiheit
Wegen der verringerten Bodenfrei‐
heit kann das Fahrzeug abhängig
vom Beladungszustand des Fahr‐
zeugs und der Bodenbeschaffenheit
beschädigt werden. Auf steilen Auf‐ fahrten, Ein- oder Ausfahren von
Parkhäusern, hohen Bordsteinen und auf unebenem Untergrund besonders
langsam und vorsichtig fahren. Bord‐
steine oder Unebenheiten nach Mög‐ lichkeit diagonal mit einem Reifennach dem anderen überfahren.
Starten
Einfahren
Während der ersten Fahrten nicht un‐ nötig scharf bremsen.
Während der ersten Fahrt kann es zu
Rauchentwicklung kommen, da
Wachs und Öl aus der Abgasanlage
verdampft. Das Fahrzeug nach der
ersten Fahrt im Freien abstellen und
Dämpfe nicht einatmen.
Während des Einfahrens kann der
Kraftstoff- und Motorölverbrauch et‐
was höher sein und der Reinigungs‐
prozess des Diesel-Partikelfilters
kann öfter stattfinden. Ein Autostopp
wird unter Umständen unterbunden,
damit sich die Fahrzeugbatterie auf‐
laden kann.
Diesel-Partikelfilter 3 147.Zündschlossstellungen0=Zündung aus1=Lenkradsperre gelöst, Zündung
aus2=Zündung ein, bei Dieselmotor:
Vorglühen3=Anlassen

Fahren und Bedienung143Verzögerte
Stromabschaltung Folgende Elektroniksysteme können
bis zum Öffnen der Fahrertür bzw. bis spätestens 10 Minuten nach dem
Ausschalten der Zündung aktiv blei‐
ben:
■ Elektrische Fensterbetätigung
■ Zubehörsteckdosen
Das Infotainment-System wird unab‐
hängig davon, ob eine Tür geöffnet
wird, weitere 30 Minuten lang bzw. bis
zum Abziehen des Schlüssels aus
dem Zündschloss mit Strom versorgt.Motor anlassen
Schaltgetriebe: Kupplung betätigen.
Automatikgetriebe: Bremse betätigen und den Wählhebel auf P oder N stel‐
len.
Gaspedal nicht betätigen.
Dieselmotor: Schlüssel zum Vorglü‐
hen in Stellung 2 drehen, bis die Kon‐
trollleuchte ! erlischt.
Den Schlüssel kurz in Stellung 3 dre‐
hen und loslassen: Der Anlasser wird
nach einer kurzen Verzögerung auto‐
matisch betätigt, bis der Motor läuft;
siehe automatische Anlassersteue‐
rung.
Vor neuem Startversuch oder zum Abstellen des Motors den Schlüssel
auf Position 0 zurückdrehen.
Bei einem Autostop lässt sich der Mo‐ tor durch Betätigen des Kupplungs‐
pedals starten.
Das Fahrzeug bei niedrigen
Temperaturen starten
Der Motor lässt sich bei Dieselmoto‐ ren bis -25 °C und bei Benzinmotoren
bis -30 °C ohne Zusatzheizung star‐
ten. Dazu sind ein Motoröl mit der passenden Viskosität, der richtigeKraftstoff, ein gut gewartetes Fahr‐
zeug und eine ausreichend geladene Fahrzeugbatterie erforderlich. Bei
Temperaturen unter -30 °C benötigt
das Automatikgetriebe eine Auf‐
wärmphase von etwa 5 Minuten. Der
Wählhebel muss sich in Stellung P
befinden.

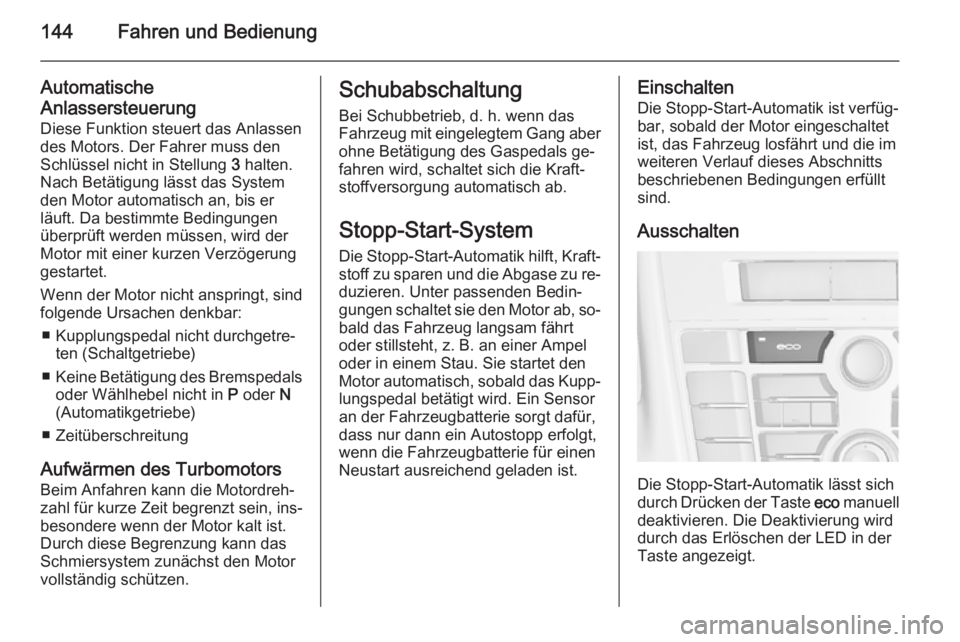

144Fahren und Bedienung
Automatische
Anlassersteuerung
Diese Funktion steuert das Anlassen des Motors. Der Fahrer muss den
Schlüssel nicht in Stellung 3 halten.
Nach Betätigung lässt das System
den Motor automatisch an, bis er
läuft. Da bestimmte Bedingungen
überprüft werden müssen, wird der
Motor mit einer kurzen Verzögerung
gestartet.
Wenn der Motor nicht anspringt, sind
folgende Ursachen denkbar:
■ Kupplungspedal nicht durchgetre‐ ten (Schaltgetriebe)
■ Keine Betätigung des Bremspedals
oder Wählhebel nicht in P oder N
(Automatikgetriebe)
■ Zeitüberschreitung
Aufwärmen des Turbomotors
Beim Anfahren kann die Motordreh‐
zahl für kurze Zeit begrenzt sein, ins‐
besondere wenn der Motor kalt ist.
Durch diese Begrenzung kann das
Schmiersystem zunächst den Motor
vollständig schützen.Schubabschaltung
Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang aber
ohne Betätigung des Gaspedals ge‐
fahren wird, schaltet sich die Kraft‐
stoffversorgung automatisch ab.
Stopp-Start-System Die Stopp-Start-Automatik hilft, Kraft‐
stoff zu sparen und die Abgase zu re‐
duzieren. Unter passenden Bedin‐
gungen schaltet sie den Motor ab, so‐ bald das Fahrzeug langsam fährt
oder stillsteht, z. B. an einer Ampel
oder in einem Stau. Sie startet den
Motor automatisch, sobald das Kupp‐
lungspedal betätigt wird. Ein Sensor
an der Fahrzeugbatterie sorgt dafür,
dass nur dann ein Autostopp erfolgt, wenn die Fahrzeugbatterie für einenNeustart ausreichend geladen ist.Einschalten
Die Stopp-Start-Automatik ist verfüg‐
bar, sobald der Motor eingeschaltet
ist, das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.
Ausschalten
Die Stopp-Start-Automatik lässt sich
durch Drücken der Taste eco manuell
deaktivieren. Die Deaktivierung wird
durch das Erlöschen der LED in der
Taste angezeigt.

Fahren und Bedienung145

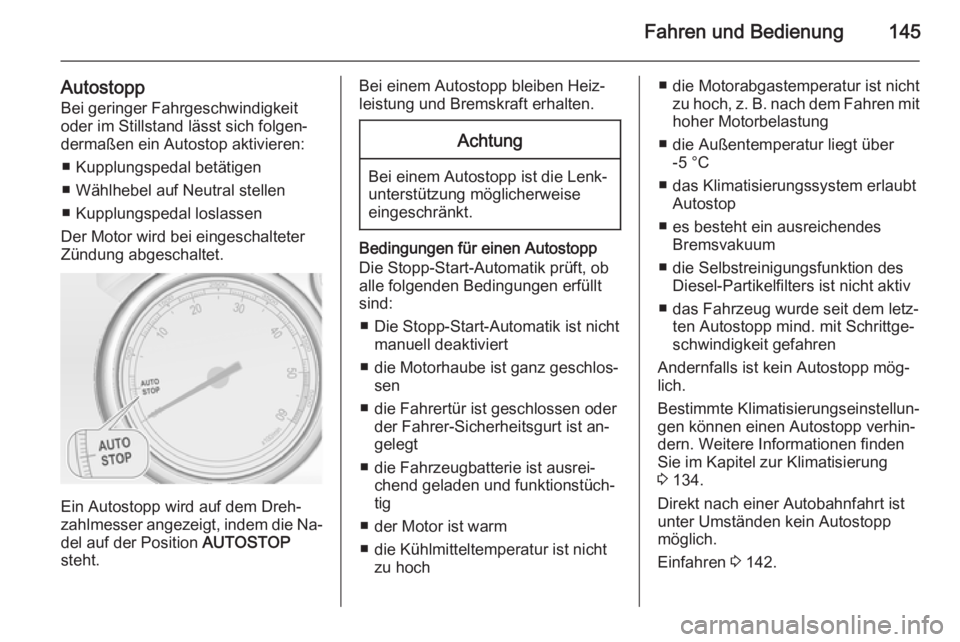

AutostoppBei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich folgen‐
dermaßen ein Autostop aktivieren:
■ Kupplungspedal betätigen
■ Wählhebel auf Neutral stellen
■ Kupplungspedal loslassen
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die Na‐
del auf der Position AUTOSTOP
steht.
Bei einem Autostopp bleiben Heiz‐
leistung und Bremskraft erhalten.Achtung
Bei einem Autostopp ist die Lenk‐
unterstützung möglicherweise
eingeschränkt.
Bedingungen für einen Autostopp
Die Stopp-Start-Automatik prüft, ob
alle folgenden Bedingungen erfüllt
sind:
■ Die Stopp-Start-Automatik ist nicht manuell deaktiviert
■ die Motorhaube ist ganz geschlos‐ sen
■ die Fahrertür ist geschlossen oder der Fahrer-Sicherheitsgurt ist an‐
gelegt
■ die Fahrzeugbatterie ist ausrei‐ chend geladen und funktionstüch‐
tig
■ der Motor ist warm
■ die Kühlmitteltemperatur ist nicht zu hoch
■ die Motorabgastemperatur ist nichtzu hoch, z. B. nach dem Fahren mit
hoher Motorbelastung
■ die Außentemperatur liegt über -5 °C
■ das Klimatisierungssystem erlaubt Autostop
■ es besteht ein ausreichendes Bremsvakuum
■ die Selbstreinigungsfunktion des Diesel-Partikelfilters ist nicht aktiv
■ das Fahrzeug wurde seit dem letz‐ ten Autostopp mind. mit Schrittge‐
schwindigkeit gefahren
Andernfalls ist kein Autostopp mög‐
lich.
Bestimmte Klimatisierungseinstellun‐
gen können einen Autostopp verhin‐
dern. Weitere Informationen finden
Sie im Kapitel zur Klimatisierung
3 134.
Direkt nach einer Autobahnfahrt ist
unter Umständen kein Autostopp
möglich.
Einfahren 3 142.

146Fahren und Bedienung

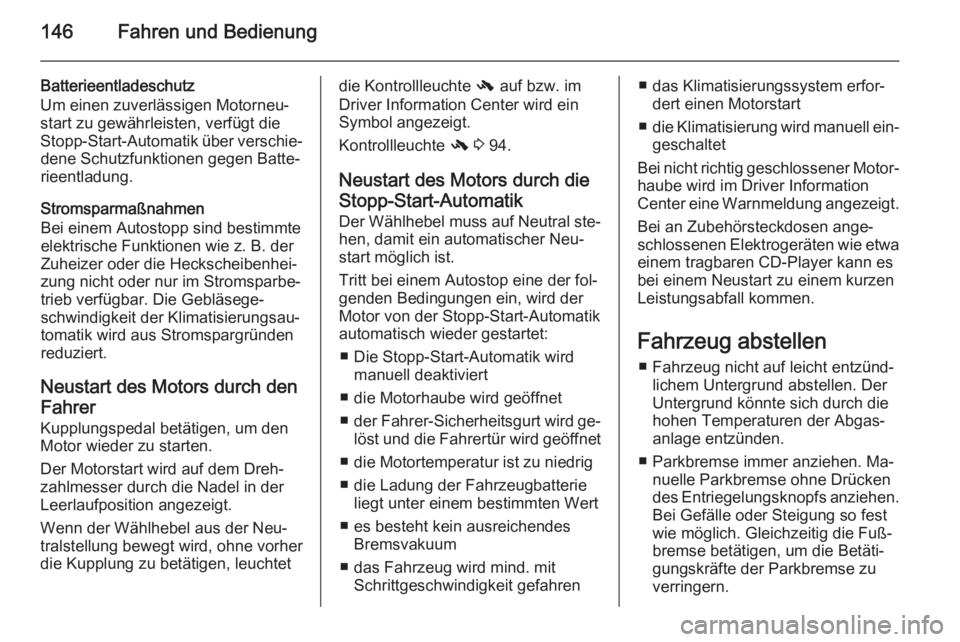

Batterieentladeschutz
Um einen zuverlässigen Motorneu‐
start zu gewährleisten, verfügt die
Stopp-Start-Automatik über verschie‐ dene Schutzfunktionen gegen Batte‐
rieentladung.
Stromsparmaßnahmen
Bei einem Autostopp sind bestimmte
elektrische Funktionen wie z. B. der Zuheizer oder die Heckscheibenhei‐
zung nicht oder nur im Stromsparbe‐
trieb verfügbar. Die Gebläsege‐
schwindigkeit der Klimatisierungsau‐
tomatik wird aus Stromspargründen
reduziert.
Neustart des Motors durch den
Fahrer
Kupplungspedal betätigen, um den
Motor wieder zu starten.
Der Motorstart wird auf dem Dreh‐
zahlmesser durch die Nadel in der
Leerlaufposition angezeigt.
Wenn der Wählhebel aus der Neu‐
tralstellung bewegt wird, ohne vorher
die Kupplung zu betätigen, leuchtetdie Kontrollleuchte - auf bzw. im
Driver Information Center wird ein Symbol angezeigt.
Kontrollleuchte - 3 94.
Neustart des Motors durch die
Stopp-Start-Automatik
Der Wählhebel muss auf Neutral ste‐ hen, damit ein automatischer Neu‐
start möglich ist.
Tritt bei einem Autostop eine der fol‐
genden Bedingungen ein, wird der
Motor von der Stopp-Start-Automatik
automatisch wieder gestartet:
■ Die Stopp-Start-Automatik wird manuell deaktiviert
■ die Motorhaube wird geöffnet
■ der Fahrer-Sicherheitsgurt wird ge‐
löst und die Fahrertür wird geöffnet
■ die Motortemperatur ist zu niedrig
■ die Ladung der Fahrzeugbatterie liegt unter einem bestimmten Wert
■ es besteht kein ausreichendes Bremsvakuum
■ das Fahrzeug wird mind. mit Schrittgeschwindigkeit gefahren■ das Klimatisierungssystem erfor‐dert einen Motorstart
■ die Klimatisierung wird manuell ein‐
geschaltet
Bei nicht richtig geschlossener Motor‐ haube wird im Driver Information
Center eine Warnmeldung angezeigt.
Bei an Zubehörsteckdosen ange‐ schlossenen Elektrogeräten wie etwa einem tragbaren CD-Player kann esbei einem Neustart zu einem kurzen
Leistungsabfall kommen.
Fahrzeug abstellen ■ Fahrzeug nicht auf leicht entzünd‐ lichem Untergrund abstellen. Der
Untergrund könnte sich durch die
hohen Temperaturen der Abgas‐
anlage entzünden.
■ Parkbremse immer anziehen. Ma‐ nuelle Parkbremse ohne Drücken
des Entriegelungsknopfs anziehen. Bei Gefälle oder Steigung so fest
wie möglich. Gleichzeitig die Fuß‐
bremse betätigen, um die Betäti‐
gungskräfte der Parkbremse zu
verringern.

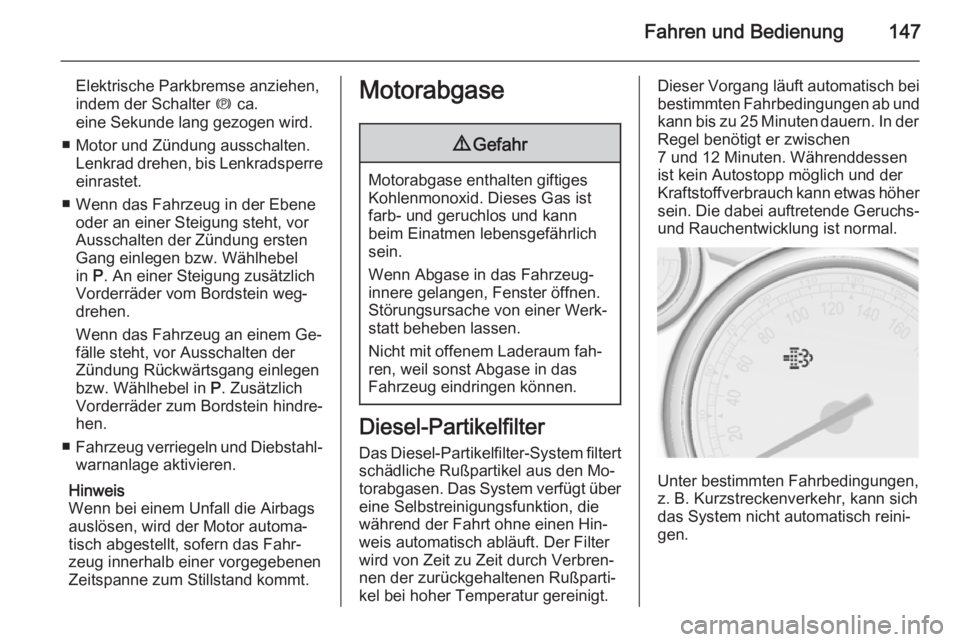

Fahren und Bedienung147
Elektrische Parkbremse anziehen,
indem der Schalter m ca.
eine Sekunde lang gezogen wird.
■ Motor und Zündung ausschalten. Lenkrad drehen, bis Lenkradsperre
einrastet.
■ Wenn das Fahrzeug in der Ebene oder an einer Steigung steht, vor
Ausschalten der Zündung ersten
Gang einlegen bzw. Wählhebel
in P. An einer Steigung zusätzlich
Vorderräder vom Bordstein weg‐
drehen.
Wenn das Fahrzeug an einem Ge‐
fälle steht, vor Ausschalten der
Zündung Rückwärtsgang einlegen
bzw. Wählhebel in P. Zusätzlich
Vorderräder zum Bordstein hindre‐ hen.
■ Fahrzeug verriegeln und Diebstahl‐
warnanlage aktivieren.
Hinweis
Wenn bei einem Unfall die Airbags
auslösen, wird der Motor automa‐
tisch abgestellt, sofern das Fahr‐
zeug innerhalb einer vorgegebenen
Zeitspanne zum Stillstand kommt.Motorabgase9 Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum fah‐
ren, weil sonst Abgase in das
Fahrzeug eindringen können.
Diesel-Partikelfilter
Das Diesel-Partikelfilter-System filtert schädliche Rußpartikel aus den Mo‐
torabgasen. Das System verfügt über
eine Selbstreinigungsfunktion, die
während der Fahrt ohne einen Hin‐
weis automatisch abläuft. Der Filter wird von Zeit zu Zeit durch Verbren‐nen der zurückgehaltenen Rußparti‐
kel bei hoher Temperatur gereinigt.
Dieser Vorgang läuft automatisch bei
bestimmten Fahrbedingungen ab und
kann bis zu 25 Minuten dauern. In der Regel benötigt er zwischen
7 und 12 Minuten. Währenddessen
ist kein Autostopp möglich und der
Kraftstoffverbrauch kann etwas höher
sein. Die dabei auftretende Geruchs-
und Rauchentwicklung ist normal.
Unter bestimmten Fahrbedingungen,
z. B. Kurzstreckenverkehr, kann sich
das System nicht automatisch reini‐
gen.

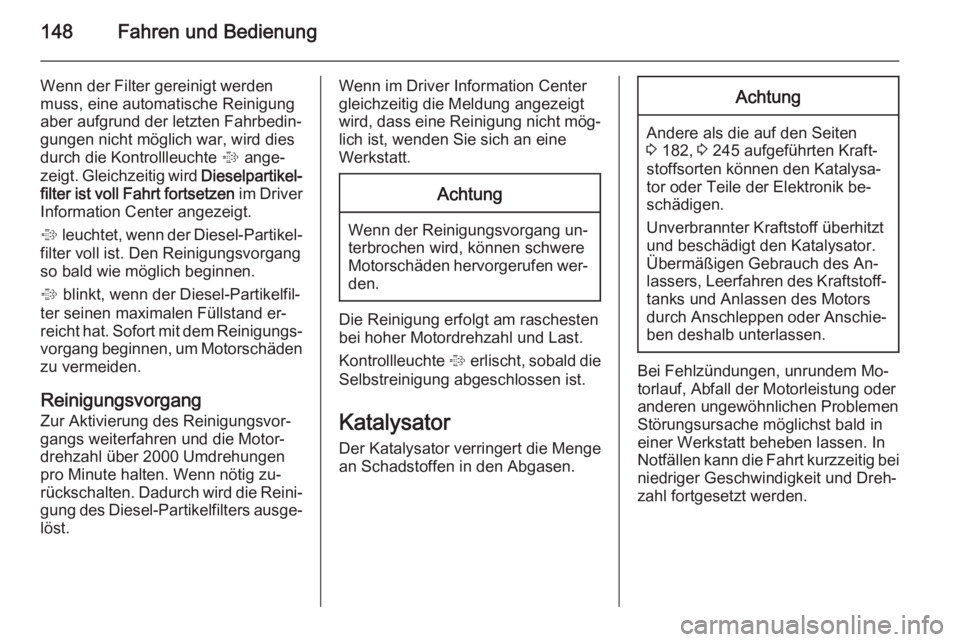

148Fahren und Bedienung
Wenn der Filter gereinigt werden
muss, eine automatische Reinigung
aber aufgrund der letzten Fahrbedin‐
gungen nicht möglich war, wird dies
durch die Kontrollleuchte % ange‐
zeigt. Gleichzeitig wird Dieselpartikel‐
filter ist voll Fahrt fortsetzen im Driver
Information Center angezeigt.
% leuchtet, wenn der Diesel-Partikel‐
filter voll ist. Den Reinigungsvorgang
so bald wie möglich beginnen.
% blinkt, wenn der Diesel-Partikelfil‐
ter seinen maximalen Füllstand er‐
reicht hat. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden zu vermeiden.
Reinigungsvorgang
Zur Aktivierung des Reinigungsvor‐
gangs weiterfahren und die Motor‐
drehzahl über 2000 Umdrehungen
pro Minute halten. Wenn nötig zu‐
rückschalten. Dadurch wird die Reini‐ gung des Diesel-Partikelfilters ausge‐
löst.Wenn im Driver Information Center
gleichzeitig die Meldung angezeigt
wird, dass eine Reinigung nicht mög‐ lich ist, wenden Sie sich an eine
Werkstatt.Achtung
Wenn der Reinigungsvorgang un‐
terbrochen wird, können schwere
Motorschäden hervorgerufen wer‐ den.
Die Reinigung erfolgt am raschestenbei hoher Motordrehzahl und Last.
Kontrollleuchte % erlischt, sobald die
Selbstreinigung abgeschlossen ist.
Katalysator Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.
Achtung
Andere als die auf den Seiten
3 182, 3 245 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik be‐
schädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des An‐
lassers, Leerfahren des Kraftstoff‐ tanks und Anlassen des Motors
durch Anschleppen oder Anschie‐
ben deshalb unterlassen.
Bei Fehlzündungen, unrundem Mo‐
torlauf, Abfall der Motorleistung oder
anderen ungewöhnlichen Problemen
Störungsursache möglichst bald in
einer Werkstatt beheben lassen. In
Notfällen kann die Fahrt kurzzeitig bei
niedriger Geschwindigkeit und Dreh‐
zahl fortgesetzt werden.
