OPEL CASCADA 2014 Betriebsanleitung (in German)

Fahren und Bedienung169
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter oder vor dem Fahrzeug. Je nach‐ dem, welche Fahrzeugseite einem
Hindernis näher ist, ist der entspre‐
chende Warnton im Fahrzeug zu hö‐
ren. Das Intervall zwischen den Sig‐
naltönen wird kürzer, je näher das
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton aus‐
gegeben.
Darüber hinaus wird der Abstand zu
einem Hindernis im Driver Informa‐
tion Center angezeigt.
Die Abstandsanzeige im Driver Infor‐
mation Center kann von Fahrzeug‐
meldungen mit höherer Priorität über‐
schrieben werden. Nachdem die Mel‐ dung durch Drücken der Taste SET/
CLR auf dem Blinkerhebel bestätigt
wurde, wird der Abstand wieder an‐
gezeigt.
Ausschalten
Das System wird automatisch deakti‐
viert, wenn beim Vorwärtsfahren eine bestimmte Geschwindigkeit über‐
schritten wird.
Es lässt sich außerdem durch kurzes
Drücken der Einparkhilfe-Taste r
oder D manuell deaktivieren.
Wenn das System deaktiviert wird, er‐ lischt die LED in der Taste und im Dri‐
ver Information Center wird
Parkassistent ausgeschaltet ange‐
zeigt.
Störung
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktioniert (beispielsweise wenn die Sensoren
mit Schnee bedeckt sind), wird eine
Meldung im Driver Information Center angezeigt.

170Fahren und Bedienung
Erweiterte Einparkhilfe
Die erweiterte Einparkhilfe führt den
Fahrer durch Anweisungen im Fah‐
rerinformationszentrum und akusti‐
sche Signale in eine Parklücke. Der
Fahrer ist verantwortlich für die Be‐
schleunigung, das Bremsen, das Lenken und das Schalten.
Das System nutzt neben den Senso‐ ren der Front-Heck-Einparkhilfe zwei
zusätzliche Sensoren an beiden Sei‐ ten des vorderen und des hinteren
Stoßfängers.
Taste D
und die Funktionslogik
Erweiterte Einparkhilfe und Front- Heck-Einparkhilfe: siehe Beschrei‐
bung oben; Bedienung über Taste
D .
Durch kurzes Drücken der Taste D
wird die Einparkhilfe ein- bzw. ausge‐ schaltet.
Durch langes Drücken der Taste D
(etwa eine Sekunde) wird die erwei‐ terte Einparkhilfe ein- bzw. ausge‐
schaltet.
Mit der Taste werden die Systeme wie folgt betrieben:
■ Wenn die Front-Heck-Einparkhilfe aktiv ist, wird durch kurzes Drücken
die Front-Heck-Einparkhilfe deakti‐
viert.
■ Wenn die Front-Heck-Einparkhilfe aktiv ist, wird durch langes Drückendie erweiterte Einparkhilfe aktiviert.■ Wenn die erweiterte aktiv ist, wird durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
■ Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes Drücken
die erweiterte Einparkhilfe deakti‐
viert.
Einschalten
Bei der Suche nach einer Parklücke
etwa eine Sekunde lang die Taste
D drücken, um das System zu akti‐
vieren.

Fahren und Bedienung171
Das System kann nur bei einer Ge‐
schwindigkeit unter 30 km/h einge‐
schaltet werden und sucht nur bei
einer Geschwindigkeit unter 30 km/h
nach einer Parklücke.
Der maximal zulässige seitliche Ab‐ stand zwischen dem eigenen Fahr‐
zeug und einer Reihe geparkter Fahr‐
zeuge beträgt 1,8 Meter.
Funktionen
Wenn das Fahrzeug bei aktiviertem
System an einer Reihe geparkter Au‐ tos vorbeifährt, beginnt die erweiterte
Einparkhilfe nach einer geeigneten
Parklücke zu suchen. Wenn eine ge‐
eignete Parklücke erkannt wird, er‐
scheint im Fahrerinformationszen‐
trum eine visuelle Rückmeldung und
es ertönt ein Signalton.
Wenn der Fahrer nicht innerhalb von
10 Metern nach dem Vorschlag einer
Parklücke anhält, beginnt das System nach einer anderen geeigneten Park‐
lücke zu suchen.
Die vom System vorgeschlagene
Parklücke wird angenommen, wenn
der Fahrer das Fahrzeug maximal
10 Meter nach Anzeige der Stopp-
Meldung anhält. Das System berech‐
net die optimale Route in die Parklü‐
cke. Dann führt es den Fahrer durch
detaillierte Anweisungen in die Lücke.
Die Anweisungen auf dem Display
zeigen Folgendes an:
■ einen Hinweis beim Fahren mit mehr als 30 km/h,
■ die Anweisung zum Anhalten, wenn eine Parklücke entdeckt wird,
■ die Fahrtrichtung während des Ein‐
parkmanövers,
■ die Lenkradstellung beim Einpar‐ ken,
■ ein Fortschrittsbalken bei einigen der Anweisungen.

172Fahren und Bedienung
Ein erfolgreiches Einparkmanöver
wird durch das Endpositionssymbol
angezeigt.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton bedeutet, dass der Abstand zu einem Hindernis rund 30 cm oderweniger beträgt.
Seite der Parkplatzsuche ändern Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um nach
Parklücken auf der Fahrerseite zu su‐
chen, für die Dauer der Suche den
Blinker zur Fahrerseite hin einschal‐
ten.
Sobald der Blinker ausgeschaltet
wird, sucht das System wieder nach
Parklücken auf der Beifahrerseite.
Anzeigeprioritäten
Nach Aktivierung der erweiterten Ein‐
parkhilfe wird im Driver Information
Center eine Meldung angezeigt. Die
Anzeigen der erweiterten Einparkhilfe im Driver Information Center könnenvon Fahrzeugmeldungen mit höherer
Priorität überschrieben werden.
Nachdem die Meldung durch
Drücken der Taste SET/CLR auf dem
Blinkerhebel bestätigt wurde, werden wieder die Anweisungen der erwei‐
terten Einparkhilfe angezeigt und das
Einparkmanöver kann fortgesetzt
werden.
Ausschalten
Das System wird deaktiviert durch:
■ Drücken der Taste D für etwa
eine Sekunde
■ Erfolgreiches Beenden des Ein‐ parkmanövers■ Fahren mit mehr als 30 km/h
■ Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des Ein‐
parkmanövers wird im Fahrerinfor‐
mationszentrum mit Parkvorgang
abgebrochen angezeigt.
Störung
Im Fahrerinformationszentrum er‐
scheint eine Meldung, wenn:

Fahren und Bedienung173

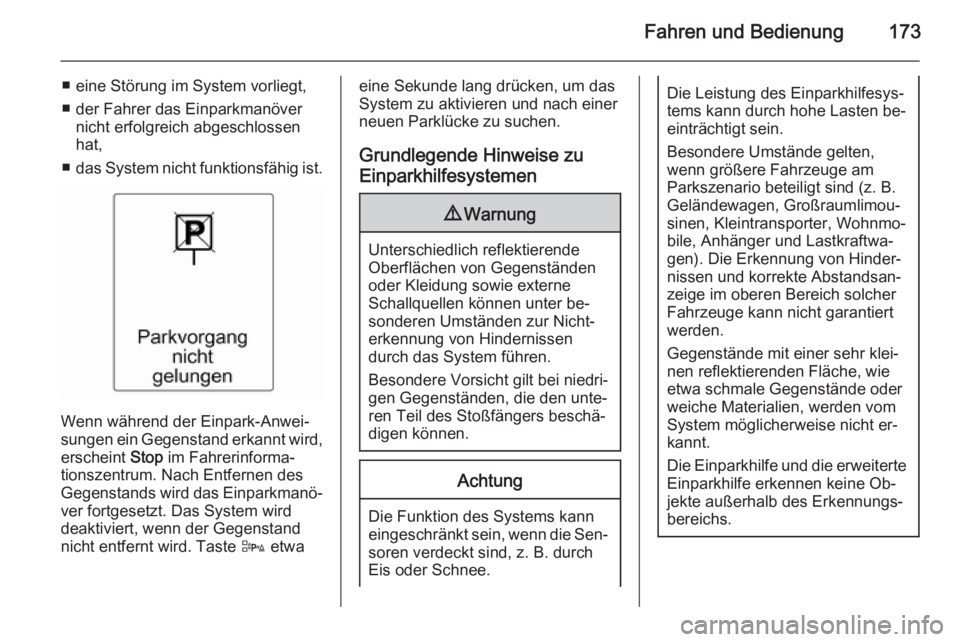

■ eine Störung im System vorliegt,
■ der Fahrer das Einparkmanöver nicht erfolgreich abgeschlossen
hat,
■ das System nicht funktionsfähig ist.
Wenn während der Einpark-Anwei‐
sungen ein Gegenstand erkannt wird,
erscheint Stop im Fahrerinforma‐
tionszentrum. Nach Entfernen des
Gegenstands wird das Einparkmanö‐
ver fortgesetzt. Das System wird
deaktiviert, wenn der Gegenstand
nicht entfernt wird. Taste D etwa
eine Sekunde lang drücken, um das
System zu aktivieren und nach einer
neuen Parklücke zu suchen.
Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Umstände gelten,
wenn größere Fahrzeuge am
Parkszenario beteiligt sind (z. B.
Geländewagen, Großraumlimou‐
sinen, Kleintransporter, Wohnmo‐ bile, Anhänger und Lastkraftwa‐
gen). Die Erkennung von Hinder‐
nissen und korrekte Abstandsan‐
zeige im oberen Bereich solcher
Fahrzeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
etwa schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht er‐
kannt.
Die Einparkhilfe und die erweiterte Einparkhilfe erkennen keine Ob‐
jekte außerhalb des Erkennungs‐
bereichs.

174Fahren und Bedienung

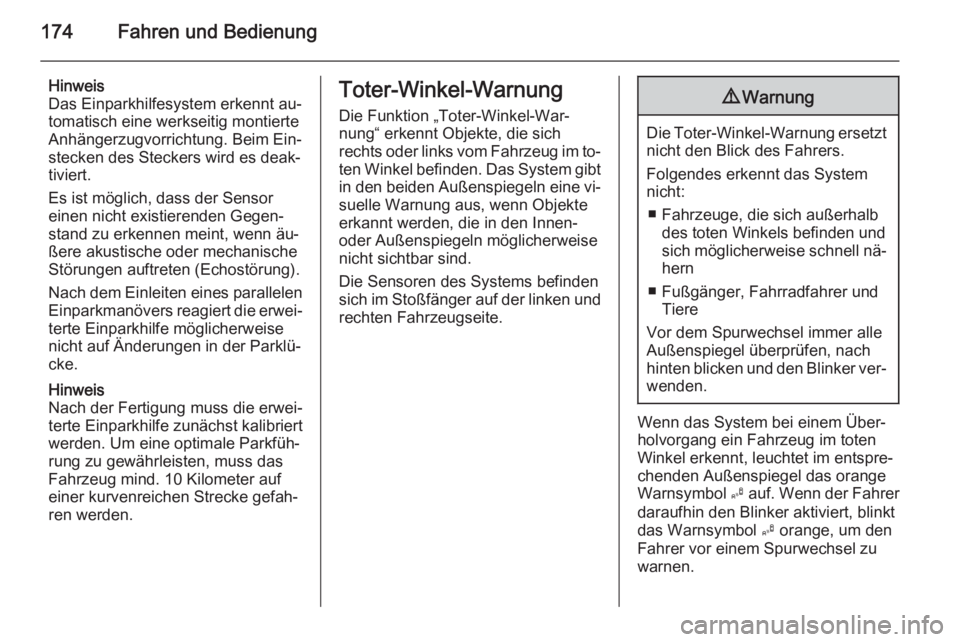

Hinweis
Das Einparkhilfesystem erkennt au‐
tomatisch eine werkseitig montierte
Anhängerzugvorrichtung. Beim Ein‐
stecken des Steckers wird es deak‐
tiviert.
Es ist möglich, dass der Sensor
einen nicht existierenden Gegen‐
stand zu erkennen meint, wenn äu‐
ßere akustische oder mechanische
Störungen auftreten (Echostörung).
Nach dem Einleiten eines parallelen Einparkmanövers reagiert die erwei‐
terte Einparkhilfe möglicherweise
nicht auf Änderungen in der Parklü‐ cke.
Hinweis
Nach der Fertigung muss die erwei‐ terte Einparkhilfe zunächst kalibriert
werden. Um eine optimale Parkfüh‐
rung zu gewährleisten, muss das
Fahrzeug mind. 10 Kilometer auf
einer kurvenreichen Strecke gefah‐
ren werden.Toter-Winkel-Warnung
Die Funktion „Toter-Winkel-War‐
nung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im to‐
ten Winkel befinden. Das System gibt
in den beiden Außenspiegeln eine vi‐
suelle Warnung aus, wenn Objekte
erkannt werden, die in den Innen-
oder Außenspiegeln möglicherweise
nicht sichtbar sind.
Die Sensoren des Systems befinden
sich im Stoßfänger auf der linken und rechten Fahrzeugseite.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
■ Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell nä‐ hern
■ Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐
wenden.
Wenn das System bei einem Über‐
holvorgang ein Fahrzeug im toten
Winkel erkennt, leuchtet im entspre‐
chenden Außenspiegel das orange
Warnsymbol B auf. Wenn der Fahrer
daraufhin den Blinker aktiviert, blinkt
das Warnsymbol B orange, um den
Fahrer vor einem Spurwechsel zu
warnen.

Fahren und Bedienung175

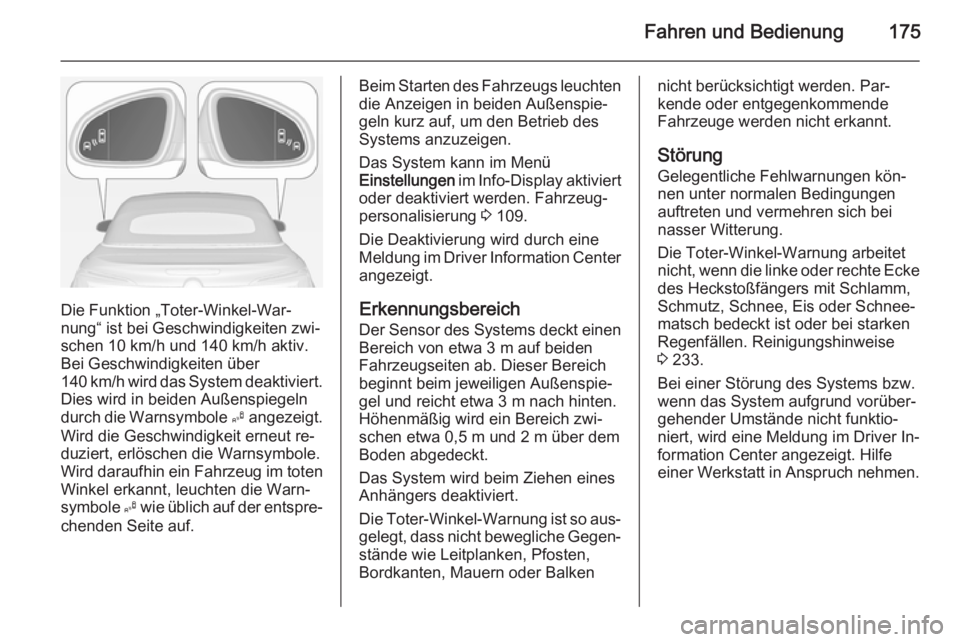

Die Funktion „Toter-Winkel-War‐
nung“ ist bei Geschwindigkeiten zwi‐
schen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert. Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut re‐
duziert, erlöschen die Warnsymbole. Wird daraufhin ein Fahrzeug im toten Winkel erkannt, leuchten die Warn‐
symbole B wie üblich auf der entspre‐
chenden Seite auf.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System kann im Menü
Einstellungen im Info-Display aktiviert
oder deaktiviert werden. Fahrzeug‐
personalisierung 3 109.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich
Der Sensor des Systems deckt einen Bereich von etwa 3 m auf beiden
Fahrzeugseiten ab. Dieser Bereich
beginnt beim jeweiligen Außenspie‐
gel und reicht etwa 3 m nach hinten.
Höhenmäßig wird ein Bereich zwi‐
schen etwa 0,5 m und 2 m über dem
Boden abgedeckt.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Toter-Winkel-Warnung ist so aus‐
gelegt, dass nicht bewegliche Gegen‐
stände wie Leitplanken, Pfosten,
Bordkanten, Mauern oder Balkennicht berücksichtigt werden. Par‐
kende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
Störung
Gelegentliche Fehlwarnungen kön‐
nen unter normalen Bedingungen
auftreten und vermehren sich bei
nasser Witterung.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken Regenfällen. Reinigungshinweise
3 233.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver In‐
formation Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.

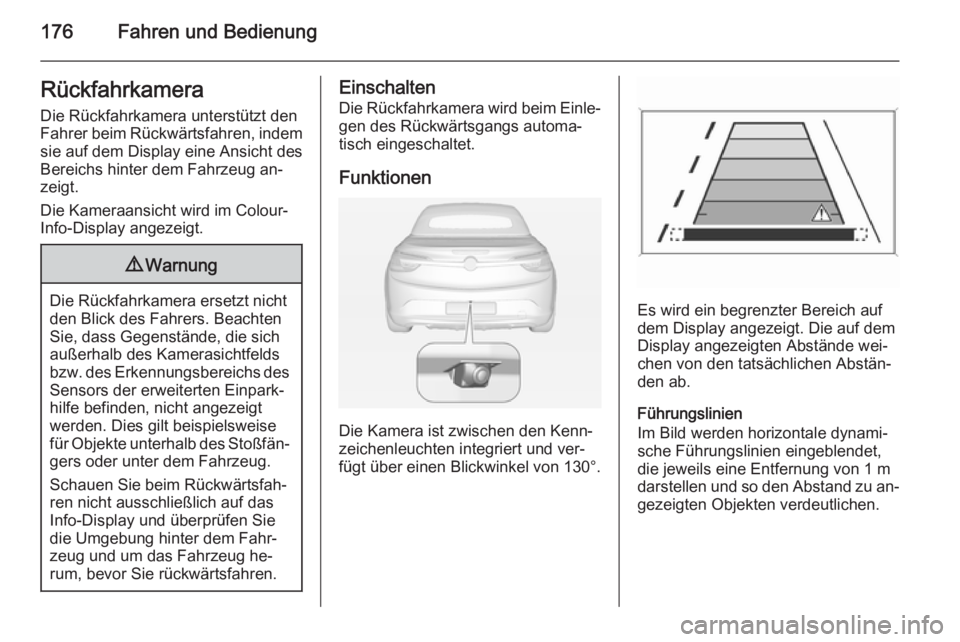

176Fahren und BedienungRückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Die Kamera ist zwischen den Kenn‐
zeichenleuchten integriert und ver‐
fügt über einen Blickwinkel von 130°.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Führungslinien
Im Bild werden horizontale dynami‐ sche Führungslinien eingeblendet,die jeweils eine Entfernung von 1 m
darstellen und so den Abstand zu an‐ gezeigten Objekten verdeutlichen.

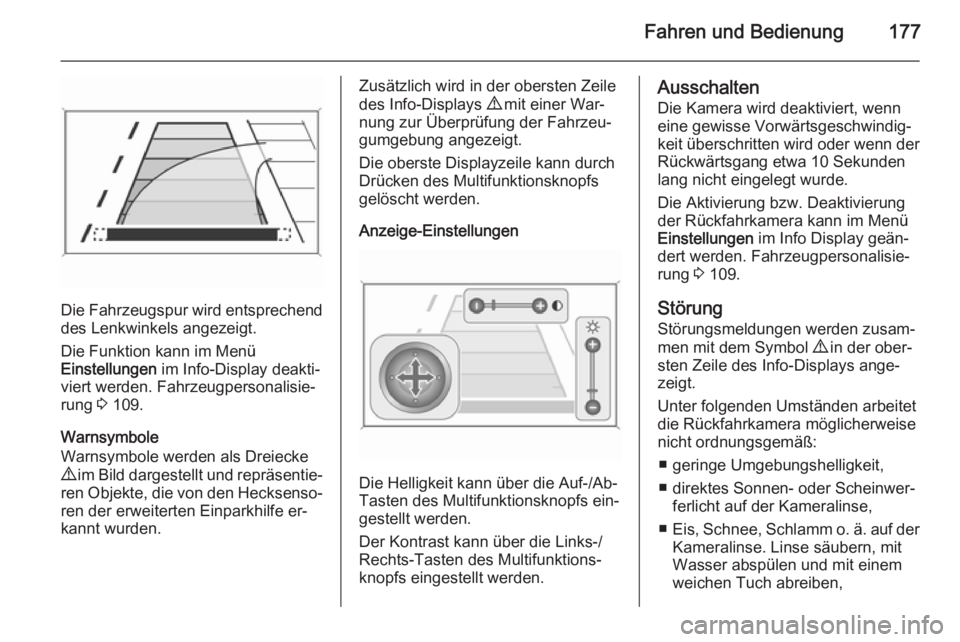

Fahren und Bedienung177
Die Fahrzeugspur wird entsprechenddes Lenkwinkels angezeigt.
Die Funktion kann im Menü
Einstellungen im Info-Display deakti‐
viert werden. Fahrzeugpersonalisie‐
rung 3 109.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐
ren der erweiterten Einparkhilfe er‐
kannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer War‐
nung zur Überprüfung der Fahrzeu‐
gumgebung angezeigt.
Die oberste Displayzeile kann durch
Drücken des Multifunktionsknopfs
gelöscht werden.
Anzeige-Einstellungen
Die Helligkeit kann über die Auf-/Ab-
Tasten des Multifunktionsknopfs ein‐
gestellt werden.
Der Kontrast kann über die Links-/ Rechts-Tasten des Multifunktions‐knopfs eingestellt werden.
Ausschalten
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.
Die Aktivierung bzw. Deaktivierung
der Rückfahrkamera kann im Menü
Einstellungen im Info Display geän‐
dert werden. Fahrzeugpersonalisie‐
rung 3 109.
Störung
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
■ geringe Umgebungshelligkeit,
■ direktes Sonnen- oder Scheinwer‐ ferlicht auf der Kameralinse,
■ Eis, Schnee, Schlamm o. ä. auf der
Kameralinse. Linse säubern, mit
Wasser abspülen und mit einem
weichen Tuch abreiben,

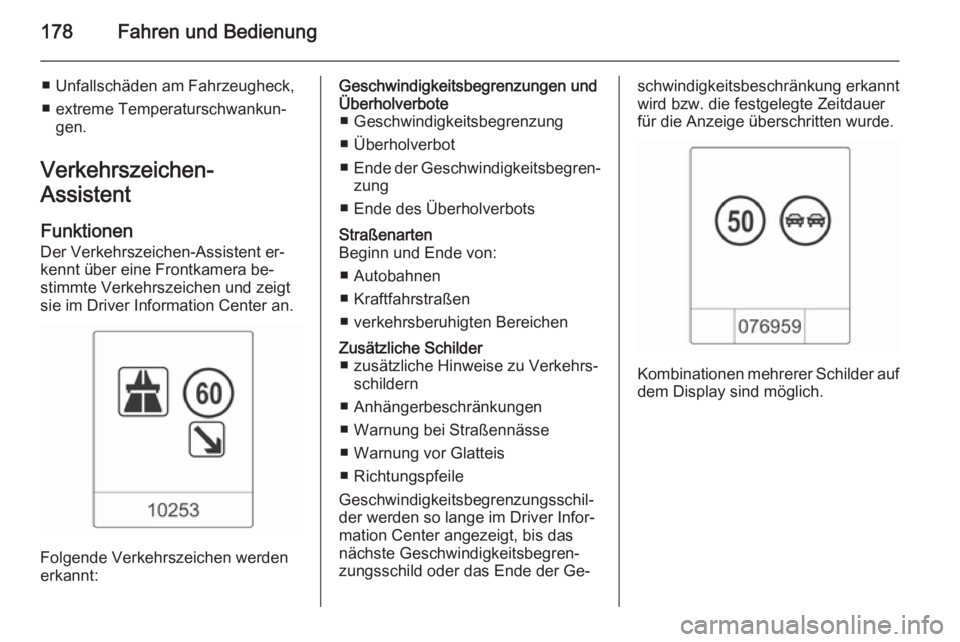

178Fahren und Bedienung
■ Unfallschäden am Fahrzeugheck,
■ extreme Temperaturschwankun‐ gen.
Verkehrszeichen-
Assistent
Funktionen
Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center an.
Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und
Überholverbote ■ Geschwindigkeitsbegrenzung
■ Überholverbot
■ Ende der Geschwindigkeitsbegren‐
zung
■ Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
■ Autobahnen
■ Kraftfahrstraßen
■ verkehrsberuhigten BereichenZusätzliche Schilder ■ zusätzliche Hinweise zu Verkehrs‐ schildern
■ Anhängerbeschränkungen
■ Warnung bei Straßennässe
■ Warnung vor Glatteis
■ Richtungspfeile
Geschwindigkeitsbegrenzungsschil‐
der werden so lange im Driver Infor‐
mation Center angezeigt, bis das
nächste Geschwindigkeitsbegren‐
zungsschild oder das Ende der Ge‐schwindigkeitsbeschränkung erkannt
wird bzw. die festgelegte Zeitdauer
für die Anzeige überschritten wurde.
Kombinationen mehrerer Schilder auf dem Display sind möglich.
