OPEL CASCADA 2014 Instrukcja obsługi (in Polish)

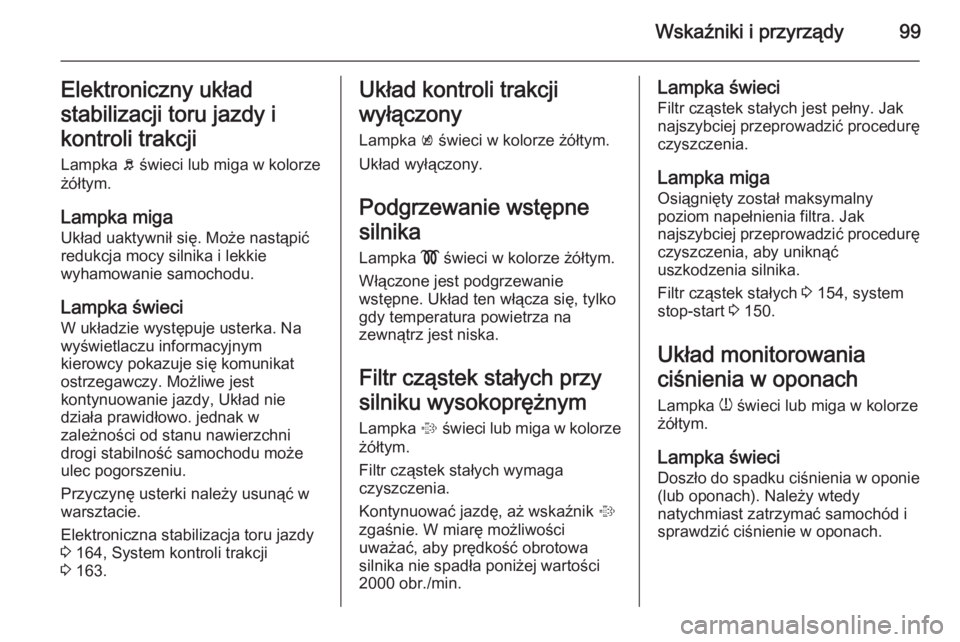

Wskaźniki i przyrządy99Elektroniczny układ
stabilizacji toru jazdy i
kontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Lampka świeci
W układzie występuje usterka. Na
wyświetlaczu informacyjnym
kierowcy pokazuje się komunikat
ostrzegawczy. Możliwe jest
kontynuowanie jazdy, Układ nie
działa prawidłowo. jednak w
zależności od stanu nawierzchni
drogi stabilność samochodu może
ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Elektroniczna stabilizacja toru jazdy
3 164, System kontroli trakcji
3 163.Układ kontroli trakcji
wyłączony Lampka k świeci w kolorze żółtym.
Układ wyłączony.
Podgrzewanie wstępne
silnika Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Filtr cząstek stałych przy
silniku wysokoprężnym
Lampka % świeci lub miga w kolorze
żółtym.
Filtr cząstek stałych wymaga
czyszczenia.
Kontynuować jazdę, aż wskaźnik %
zgaśnie. W miarę możliwości
uważać, aby prędkość obrotowa
silnika nie spadła poniżej wartości
2000 obr./min.Lampka świeci
Filtr cząstek stałych jest pełny. Jak
najszybciej przeprowadzić procedurę
czyszczenia.
Lampka migaOsiągnięty został maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Filtr cząstek stałych 3 154, system
stop-start 3 150.
Układ monitorowania
ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.

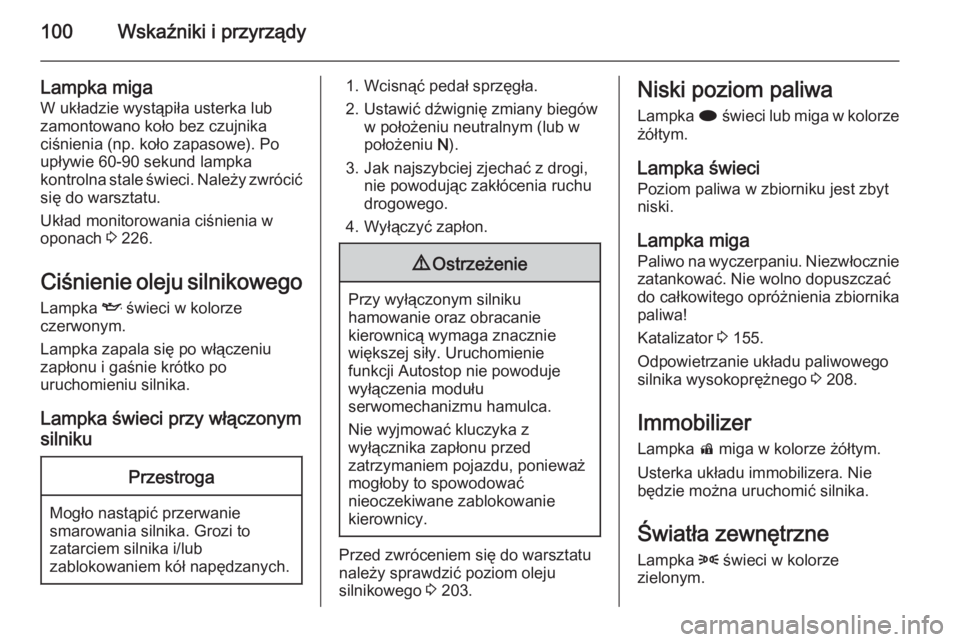

100Wskaźniki i przyrządy
Lampka migaW układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
Układ monitorowania ciśnienia w
oponach 3 226.
Ciśnienie oleju silnikowego Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 203.
Niski poziom paliwa
Lampka i świeci lub miga w kolorze
żółtym.
Lampka świeci Poziom paliwa w zbiorniku jest zbyt
niski.
Lampka miga Paliwo na wyczerpaniu. Niezwłocznie
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Katalizator 3 155.
Odpowietrzanie układu paliwowego
silnika wysokoprężnego 3 208.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
będzie można uruchomić silnika.
Światła zewnętrzne
Lampka 8 świeci w kolorze
zielonym.

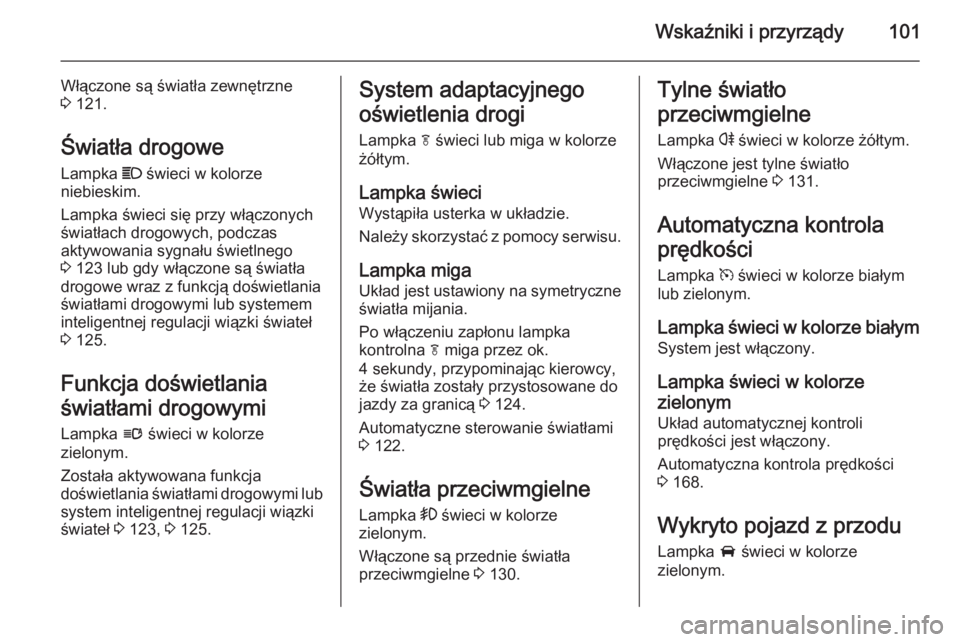

Wskaźniki i przyrządy101
Włączone są światła zewnętrzne
3 121.
Światła drogowe
Lampka C świeci w kolorze
niebieskim.
Lampka świeci się przy włączonych
światłach drogowych, podczas
aktywowania sygnału świetlnego
3 123 lub gdy włączone są światła
drogowe wraz z funkcją doświetlania
światłami drogowymi lub systemem
inteligentnej regulacji wiązki świateł
3 125.
Funkcja doświetlania
światłami drogowymi Lampka l świeci w kolorze
zielonym.
Została aktywowana funkcja
doświetlania światłami drogowymi lub
system inteligentnej regulacji wiązki
świateł 3 123, 3 125.System adaptacyjnego
oświetlenia drogi Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci
Wystąpiła usterka w układzie.
Należy skorzystać z pomocy serwisu.
Lampka miga Układ jest ustawiony na symetryczne światła mijania.
Po włączeniu zapłonu lampka
kontrolna f miga przez ok.
4 sekundy, przypominając kierowcy,
że światła zostały przystosowane do
jazdy za granicą 3 124.
Automatyczne sterowanie światłami
3 122.
Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 130.Tylne światło
przeciwmgielne Lampka r świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 131.
Automatyczna kontrola
prędkości Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym
System jest włączony.
Lampka świeci w kolorze zielonym Układ automatycznej kontroli
prędkości jest włączony.
Automatyczna kontrola prędkości
3 168.
Wykryto pojazd z przodu
Lampka A świeci w kolorze
zielonym.

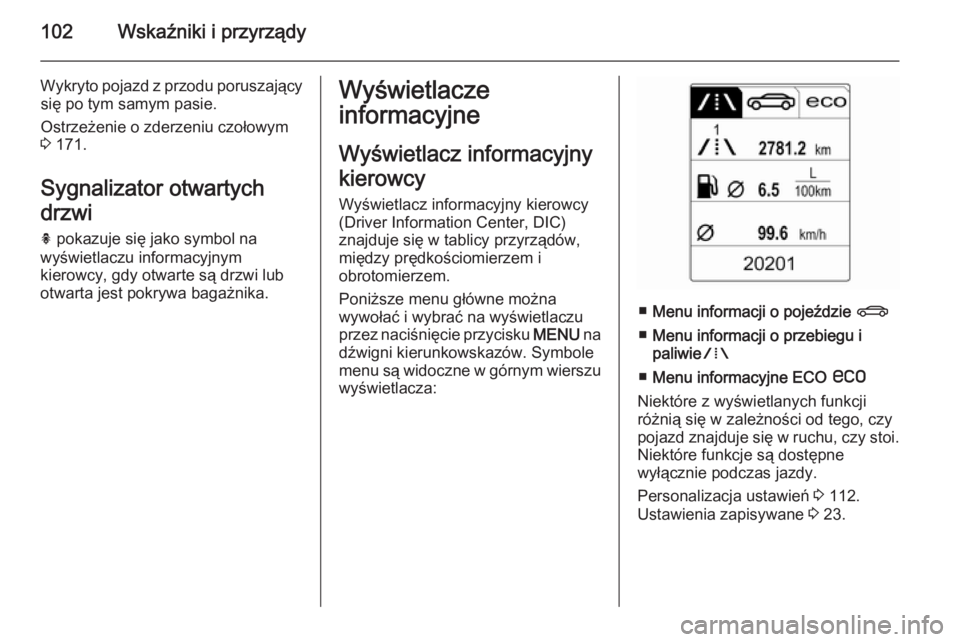

102Wskaźniki i przyrządy
Wykryto pojazd z przodu poruszającysię po tym samym pasie.
Ostrzeżenie o zderzeniu czołowym
3 171.
Sygnalizator otwartych
drzwi
h pokazuje się jako symbol na
wyświetlaczu informacyjnym
kierowcy, gdy otwarte są drzwi lub
otwarta jest pokrywa bagażnika.Wyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy Wyświetlacz informacyjny kierowcy
(Driver Information Center, DIC)
znajduje się w tablicy przyrządów,
między prędkościomierzem i
obrotomierzem.
Poniższe menu główne można
wywołać i wybrać na wyświetlaczu
przez naciśnięcie przycisku MENU na
dźwigni kierunkowskazów. Symbole
menu są widoczne w górnym wierszu
wyświetlacza:
■ Menu informacji o pojeździe X
■ Menu informacji o przebiegu i
paliwie W
■ Menu informacyjne ECO s
Niektóre z wyświetlanych funkcji
różnią się w zależności od tego, czy
pojazd znajduje się w ruchu, czy stoi. Niektóre funkcje są dostępne
wyłącznie podczas jazdy.
Personalizacja ustawień 3 112.
Ustawienia zapisywane 3 23.

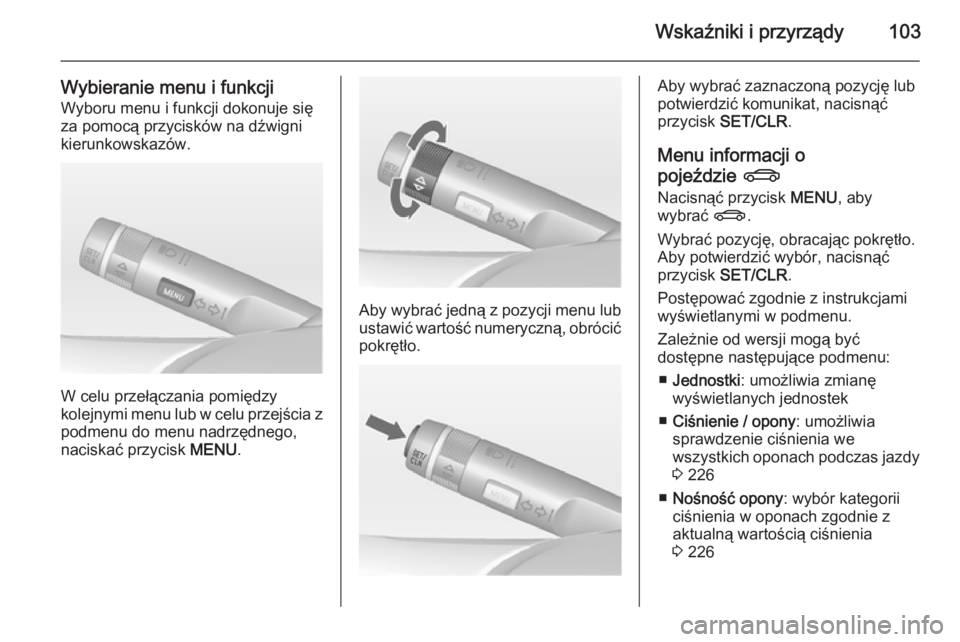

Wskaźniki i przyrządy103
Wybieranie menu i funkcjiWyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu przełączania pomiędzy
kolejnymi menu lub w celu przejścia z
podmenu do menu nadrzędnego,
naciskać przycisk MENU.
Aby wybrać jedną z pozycji menu lub
ustawić wartość numeryczną, obrócić pokrętło.
Aby wybrać zaznaczoną pozycję lub
potwierdzić komunikat, nacisnąć
przycisk SET/CLR .
Menu informacji o
pojeździe X
Nacisnąć przycisk MENU, aby
wybrać X.
Wybrać pozycję, obracając pokrętło.
Aby potwierdzić wybór, nacisnąć
przycisk SET/CLR .
Postępować zgodnie z instrukcjami
wyświetlanymi w podmenu.
Zależnie od wersji mogą być
dostępne następujące podmenu:
■ Jednostki : umożliwia zmianę
wyświetlanych jednostek
■ Ciśnienie / opony : umożliwia
sprawdzenie ciśnienia we
wszystkich oponach podczas jazdy
3 226
■ Nośność opony : wybór kategorii
ciśnienia w oponach zgodnie z
aktualną wartością ciśnienia
3 226

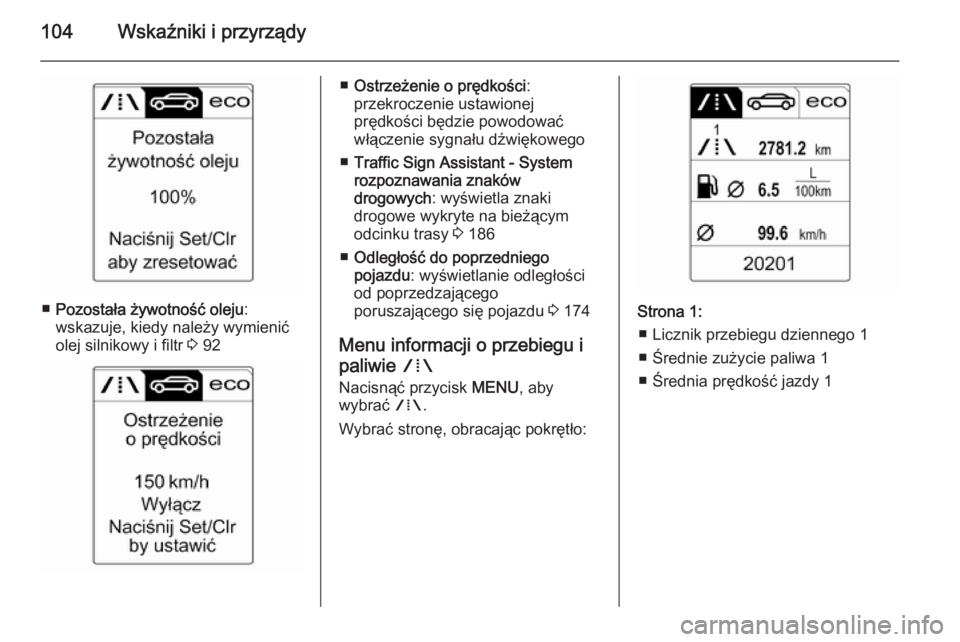

104Wskaźniki i przyrządy
■Pozostała żywotność oleju :
wskazuje, kiedy należy wymienić olej silnikowy i filtr 3 92
■ Ostrzeżenie o prędkości :
przekroczenie ustawionej
prędkości będzie powodować
włączenie sygnału dźwiękowego
■ Traffic Sign Assistant - System
rozpoznawania znaków
drogowych : wyświetla znaki
drogowe wykryte na bieżącym
odcinku trasy 3 186
■ Odległość do poprzedniego
pojazdu : wyświetlanie odległości
od poprzedzającego
poruszającego się pojazdu 3 174
Menu informacji o przebiegu i
paliwie W
Nacisnąć przycisk MENU, aby
wybrać W.
Wybrać stronę, obracając pokrętło:
Strona 1: ■ Licznik przebiegu dziennego 1
■ Średnie zużycie paliwa 1
■ Średnia prędkość jazdy 1

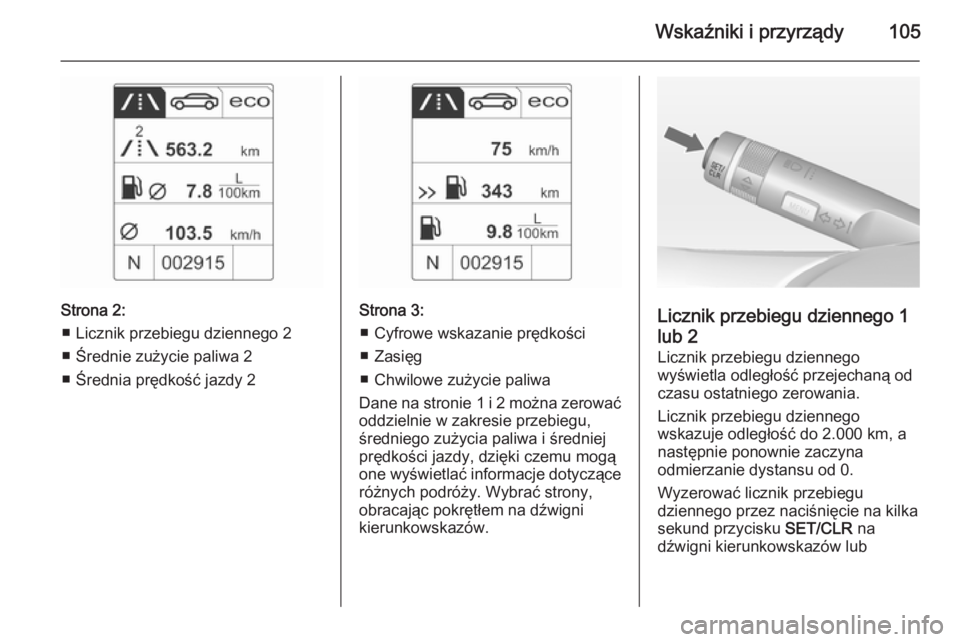

Wskaźniki i przyrządy105
Strona 2:■ Licznik przebiegu dziennego 2
■ Średnie zużycie paliwa 2
■ Średnia prędkość jazdy 2Strona 3: ■ Cyfrowe wskazanie prędkości
■ Zasięg
■ Chwilowe zużycie paliwa
Dane na stronie 1 i 2 można zerować
oddzielnie w zakresie przebiegu, średniego zużycia paliwa i średniej prędkości jazdy, dzięki czemu mogą
one wyświetlać informacje dotyczące
różnych podróży. Wybrać strony,
obracając pokrętłem na dźwigni
kierunkowskazów.Licznik przebiegu dziennego 1
lub 2 Licznik przebiegu dziennego
wyświetla odległość przejechaną od
czasu ostatniego zerowania.
Licznik przebiegu dziennego
wskazuje odległość do 2.000 km, a
następnie ponownie zaczyna
odmierzanie dystansu od 0.
Wyzerować licznik przebiegu
dziennego przez naciśnięcie na kilka sekund przycisku SET/CLR na
dźwigni kierunkowskazów lub

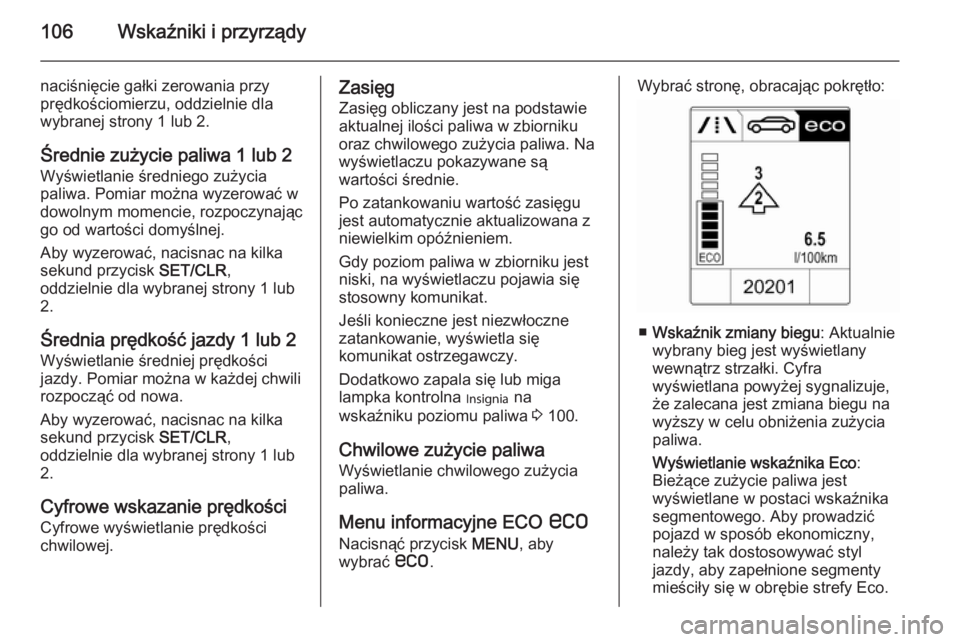

106Wskaźniki i przyrządy
naciśnięcie gałki zerowania przy
prędkościomierzu, oddzielnie dla
wybranej strony 1 lub 2.
Średnie zużycie paliwa 1 lub 2
Wyświetlanie średniego zużycia
paliwa. Pomiar można wyzerować w
dowolnym momencie, rozpoczynając go od wartości domyślnej.
Aby wyzerować, nacisnac na kilka sekund przycisk SET/CLR,
oddzielnie dla wybranej strony 1 lub 2.
Średnia prędkość jazdy 1 lub 2
Wyświetlanie średniej prędkości
jazdy. Pomiar można w każdej chwili
rozpocząć od nowa.
Aby wyzerować, nacisnac na kilka
sekund przycisk SET/CLR,
oddzielnie dla wybranej strony 1 lub
2.
Cyfrowe wskazanie prędkości Cyfrowe wyświetlanie prędkości
chwilowej.Zasięg
Zasięg obliczany jest na podstawieaktualnej ilości paliwa w zbiorniku
oraz chwilowego zużycia paliwa. Na
wyświetlaczu pokazywane są
wartości średnie.
Po zatankowaniu wartość zasięgu
jest automatycznie aktualizowana z
niewielkim opóźnieniem.
Gdy poziom paliwa w zbiorniku jest
niski, na wyświetlaczu pojawia się
stosowny komunikat.
Jeśli konieczne jest niezwłoczne
zatankowanie, wyświetla się
komunikat ostrzegawczy.
Dodatkowo zapala się lub miga
lampka kontrolna I na
wskaźniku poziomu paliwa 3 100.
Chwilowe zużycie paliwa Wyświetlanie chwilowego zużycia
paliwa.
Menu informacyjne ECO s
Nacisnąć przycisk MENU, aby
wybrać s.Wybrać stronę, obracając pokrętło:
■Wskaźnik zmiany biegu : Aktualnie
wybrany bieg jest wyświetlany
wewnątrz strzałki. Cyfra
wyświetlana powyżej sygnalizuje,
że zalecana jest zmiana biegu na
wyższy w celu obniżenia zużycia
paliwa.
Wyświetlanie wskaźnika Eco :
Bieżące zużycie paliwa jest
wyświetlane w postaci wskaźnika
segmentowego. Aby prowadzić
pojazd w sposób ekonomiczny,
należy tak dostosowywać styl
jazdy, aby zapełnione segmenty
mieściły się w obrębie strefy Eco.

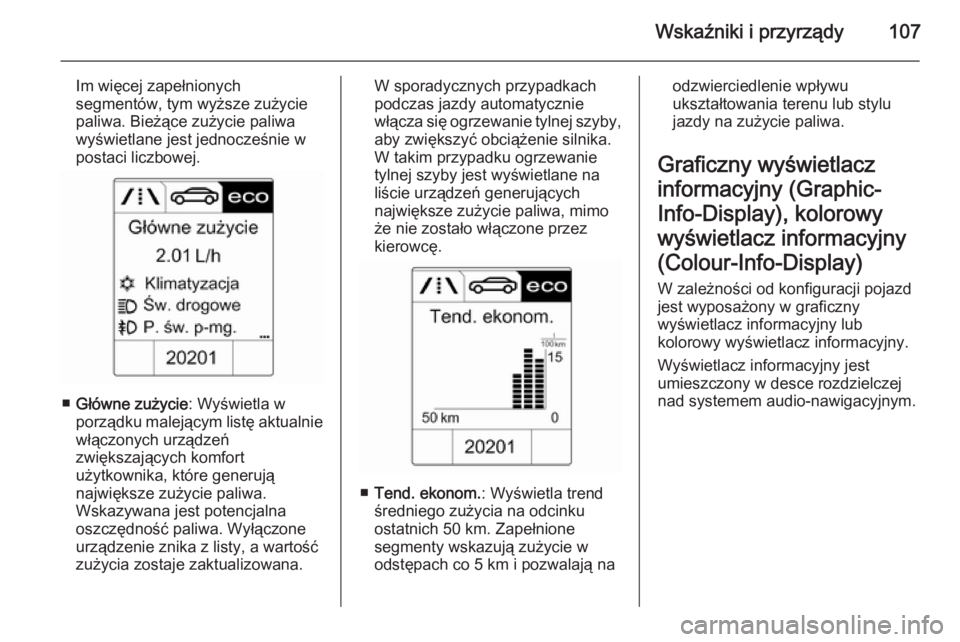

Wskaźniki i przyrządy107
Im więcej zapełnionych
segmentów, tym wyższe zużycie
paliwa. Bieżące zużycie paliwa
wyświetlane jest jednocześnie w
postaci liczbowej.
■ Główne zużycie : Wyświetla w
porządku malejącym listę aktualnie
włączonych urządzeń
zwiększających komfort
użytkownika, które generują
największe zużycie paliwa.
Wskazywana jest potencjalna
oszczędność paliwa. Wyłączone
urządzenie znika z listy, a wartość zużycia zostaje zaktualizowana.
W sporadycznych przypadkach
podczas jazdy automatycznie
włącza się ogrzewanie tylnej szyby, aby zwiększyć obciążenie silnika.
W takim przypadku ogrzewanie
tylnej szyby jest wyświetlane na
liście urządzeń generujących
największe zużycie paliwa, mimo
że nie zostało włączone przez
kierowcę.
■ Tend. ekonom. : Wyświetla trend
średniego zużycia na odcinku
ostatnich 50 km. Zapełnione
segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na
odzwierciedlenie wpływu
ukształtowania terenu lub stylu jazdy na zużycie paliwa.
Graficzny wyświetlacz
informacyjny (Graphic-
Info-Display), kolorowy
wyświetlacz informacyjny (Colour-Info-Display)
W zależności od konfiguracji pojazd
jest wyposażony w graficzny
wyświetlacz informacyjny lub
kolorowy wyświetlacz informacyjny.
Wyświetlacz informacyjny jest
umieszczony w desce rozdzielczej
nad systemem audio-nawigacyjnym.

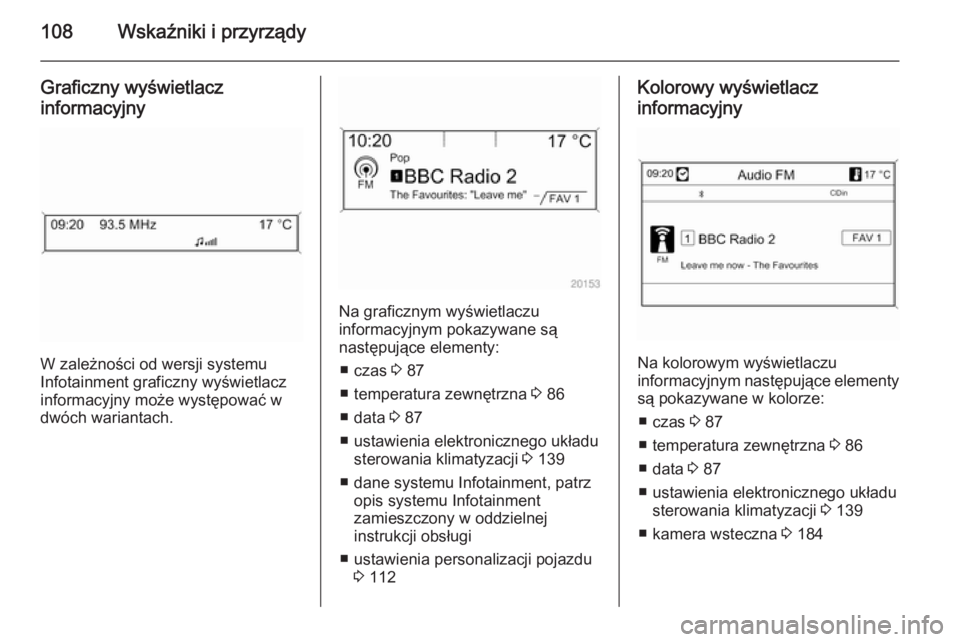

108Wskaźniki i przyrządy
Graficzny wyświetlacz
informacyjny
W zależności od wersji systemu
Infotainment graficzny wyświetlacz informacyjny może występować wdwóch wariantach.
Na graficznym wyświetlaczu
informacyjnym pokazywane są
następujące elementy:
■ czas 3 87
■ temperatura zewnętrzna 3 86
■ data 3 87
■ ustawienia elektronicznego układu sterowania klimatyzacji 3 139
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ ustawienia personalizacji pojazdu 3 112
Kolorowy wyświetlacz
informacyjny
Na kolorowym wyświetlaczu
informacyjnym następujące elementy
są pokazywane w kolorze:
■ czas 3 87
■ temperatura zewnętrzna 3 86
■ data 3 87
■ ustawienia elektronicznego układu sterowania klimatyzacji 3 139
■ kamera wsteczna 3 184
