OPEL CASCADA 2014 Instruktionsbok
Manufacturer: OPEL, Model Year: 2014, Model line: CASCADA, Model: OPEL CASCADA 2014Pages: 247, PDF Size: 7.35 MB
Page 21 of 247

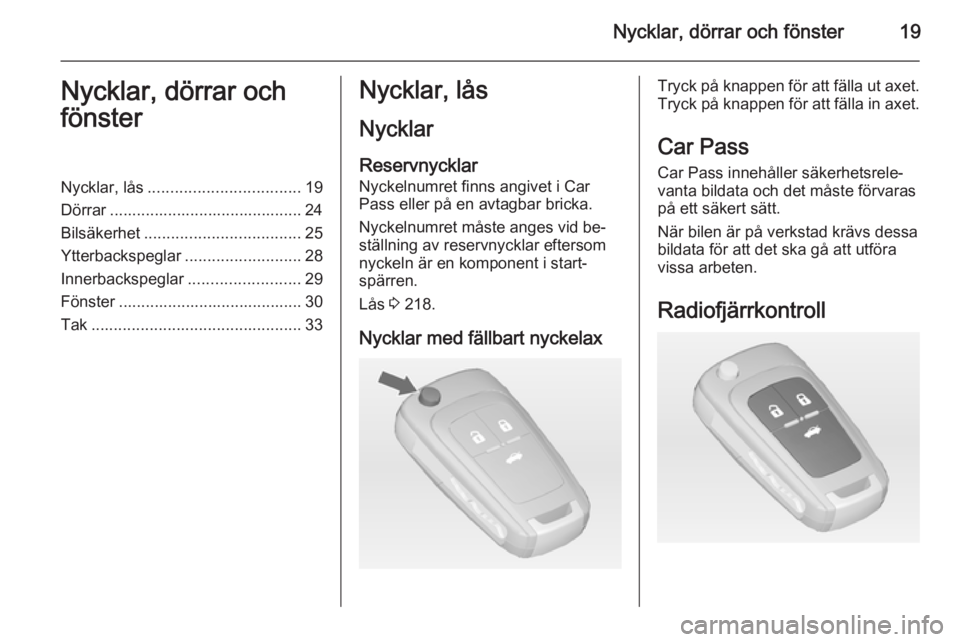

Nycklar, dörrar och fönster19Nycklar, dörrar och
fönsterNycklar, lås .................................. 19
Dörrar ........................................... 24
Bilsäkerhet ................................... 25
Ytterbackspeglar ..........................28
Innerbackspeglar .........................29
Fönster ......................................... 30
Tak ............................................... 33Nycklar, lås
Nycklar
Reservnycklar
Nyckelnumret finns angivet i Car
Pass eller på en avtagbar bricka.
Nyckelnumret måste anges vid be‐
ställning av reservnycklar eftersom
nyckeln är en komponent i start‐
spärren.
Lås 3 218.
Nycklar med fällbart nyckelaxTryck på knappen för att fälla ut axet.
Tryck på knappen för att fälla in axet.
Car PassCar Pass innehåller säkerhetsrele‐vanta bildata och det måste förvaras
på ett säkert sätt.
När bilen är på verkstad krävs dessa
bildata för att det ska gå att utföra
vissa arbeten.
Radiofjärrkontroll

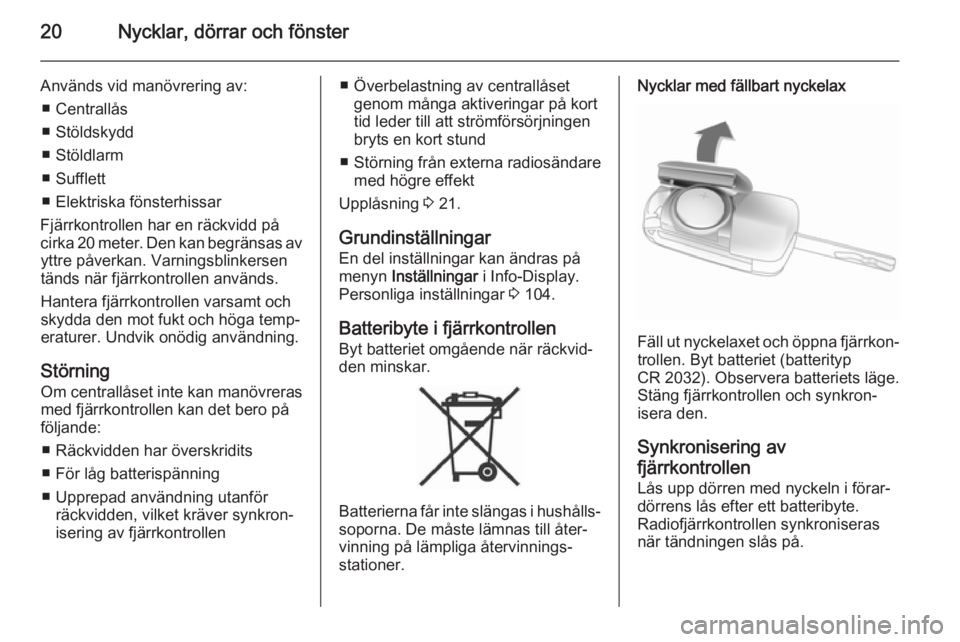

Page 22 of 247
20Nycklar, dörrar och fönster
Används vid manövrering av:■ Centrallås
■ Stöldskydd
■ Stöldlarm
■ Sufflett
■ Elektriska fönsterhissar
Fjärrkontrollen har en räckvidd på
cirka 20 meter. Den kan begränsas av yttre påverkan. Varningsblinkersen
tänds när fjärrkontrollen används.
Hantera fjärrkontrollen varsamt och
skydda den mot fukt och höga temp‐
eraturer. Undvik onödig användning.
Störning Om centrallåset inte kan manövreras
med fjärrkontrollen kan det bero på
följande:
■ Räckvidden har överskridits
■ För låg batterispänning
■ Upprepad användning utanför räckvidden, vilket kräver synkron‐
isering av fjärrkontrollen■ Överbelastning av centrallåset genom många aktiveringar på korttid leder till att strömförsörjningen
bryts en kort stund
■ Störning från externa radiosändare
med högre effekt
Upplåsning 3 21.
Grundinställningar En del inställningar kan ändras på
menyn Inställningar i Info-Display.
Personliga inställningar 3 104.
Batteribyte i fjärrkontrollen
Byt batteriet omgående när räckvid‐
den minskar.
Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Nycklar med fällbart nyckelax
Fäll ut nyckelaxet och öppna fjärrkon‐ trollen. Byt batteriet (batterityp
CR 2032). Observera batteriets läge.
Stäng fjärrkontrollen och synkron‐
isera den.
Synkronisering av
fjärrkontrollen Lås upp dörren med nyckeln i förar‐
dörrens lås efter ett batteribyte.
Radiofjärrkontrollen synkroniseras
när tändningen slås på.
Page 23 of 247

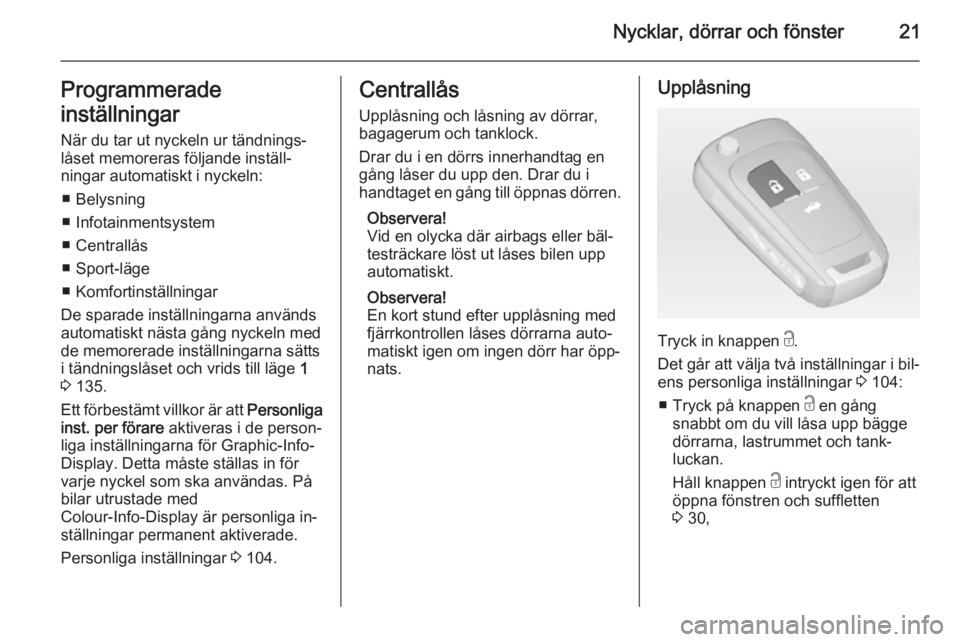

Nycklar, dörrar och fönster21Programmerade
inställningar
När du tar ut nyckeln ur tändnings‐
låset memoreras följande inställ‐
ningar automatiskt i nyckeln:
■ Belysning
■ Infotainmentsystem
■ Centrallås
■ Sport-läge
■ Komfortinställningar
De sparade inställningarna används
automatiskt nästa gång nyckeln med de memorerade inställningarna sätts
i tändningslåset och vrids till läge 1
3 135.
Ett förbestämt villkor är att Personliga
inst. per förare aktiveras i de person‐
liga inställningarna för Graphic-Info-
Display. Detta måste ställas in för
varje nyckel som ska användas. På bilar utrustade med
Colour-Info-Display är personliga in‐ ställningar permanent aktiverade.
Personliga inställningar 3 104.Centrallås
Upplåsning och låsning av dörrar,
bagagerum och tanklock.
Drar du i en dörrs innerhandtag en
gång låser du upp den. Drar du i
handtaget en gång till öppnas dörren.
Observera!
Vid en olycka där airbags eller bäl‐
testräckare löst ut låses bilen upp
automatiskt.
Observera!
En kort stund efter upplåsning med
fjärrkontrollen låses dörrarna auto‐
matiskt igen om ingen dörr har öpp‐
nats.Upplåsning
Tryck in knappen c.
Det går att välja två inställningar i bil‐
ens personliga inställningar 3 104:
■ Tryck på knappen c en gång
snabbt om du vill låsa upp bägge
dörrarna, lastrummet och tank‐
luckan.
Håll knappen c intryckt igen för att
öppna fönstren och suffletten
3 30,
Page 24 of 247

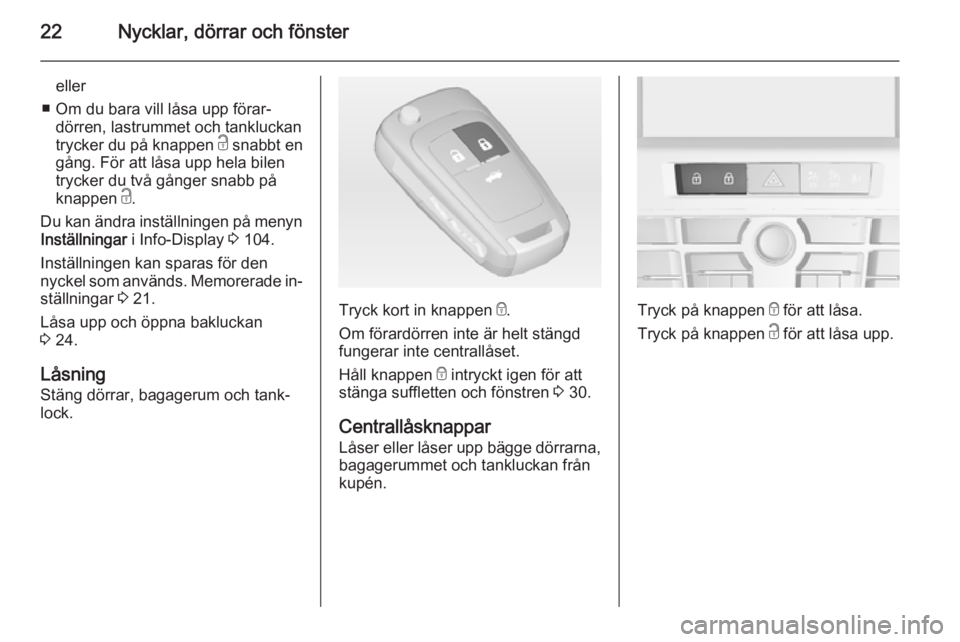

22Nycklar, dörrar och fönster
eller
■ Om du bara vill låsa upp förar‐ dörren, lastrummet och tankluckan
trycker du på knappen c snabbt en
gång. För att låsa upp hela bilen
trycker du två gånger snabb på
knappen c.
Du kan ändra inställningen på menyn Inställningar i Info-Display 3 104.
Inställningen kan sparas för den
nyckel som används. Memorerade in‐ ställningar 3 21.
Låsa upp och öppna bakluckan
3 24.
Låsning
Stäng dörrar, bagagerum och tank‐ lock.
Tryck kort in knappen e.
Om förardörren inte är helt stängd
fungerar inte centrallåset.
Håll knappen e intryckt igen för att
stänga suffletten och fönstren 3 30.
Centrallåsknappar Låser eller låser upp bägge dörrarna,bagagerummet och tankluckan från
kupén.Tryck på knappen e för att låsa.
Tryck på knappen c för att låsa upp.
Page 25 of 247

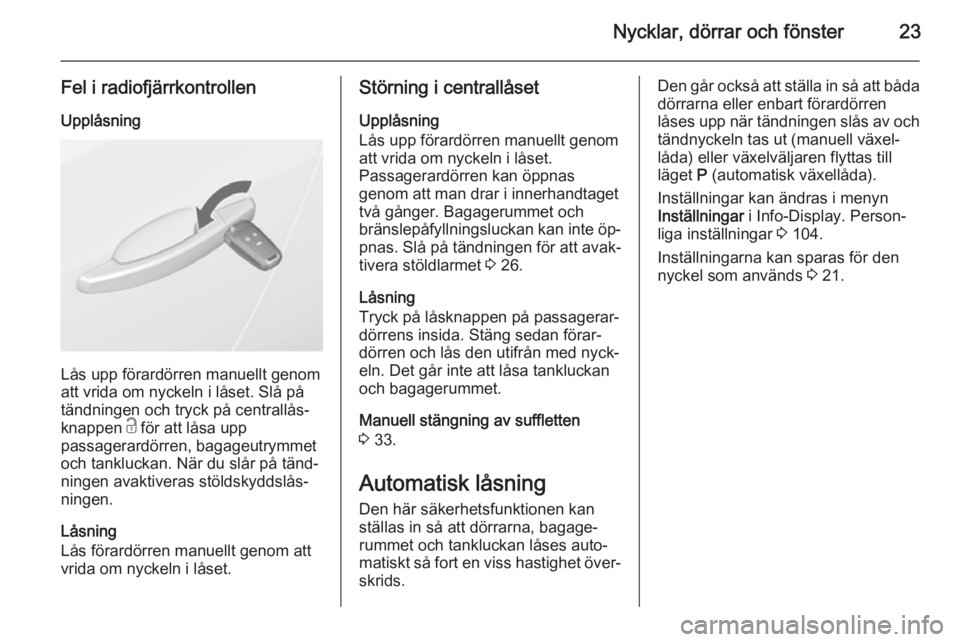

Nycklar, dörrar och fönster23
Fel i radiofjärrkontrollenUpplåsning
Lås upp förardörren manuellt genom
att vrida om nyckeln i låset. Slå på
tändningen och tryck på centrallås‐
knappen c för att låsa upp
passagerardörren, bagageutrymmet
och tankluckan. När du slår på tänd‐
ningen avaktiveras stöldskyddslås‐
ningen.
Låsning
Lås förardörren manuellt genom att
vrida om nyckeln i låset.
Störning i centrallåset
Upplåsning
Lås upp förardörren manuellt genom
att vrida om nyckeln i låset.
Passagerardörren kan öppnas
genom att man drar i innerhandtaget
två gånger. Bagagerummet och
bränslepåfyllningsluckan kan inte öp‐
pnas. Slå på tändningen för att avak‐
tivera stöldlarmet 3 26.
Låsning
Tryck på låsknappen på passagerar‐
dörrens insida. Stäng sedan förar‐
dörren och lås den utifrån med nyck‐
eln. Det går inte att låsa tankluckan
och bagagerummet.
Manuell stängning av suffletten
3 33.
Automatisk låsning Den här säkerhetsfunktionen kan
ställas in så att dörrarna, bagage‐
rummet och tankluckan låses auto‐
matiskt så fort en viss hastighet över‐
skrids.Den går också att ställa in så att båda
dörrarna eller enbart förardörren
låses upp när tändningen slås av och tändnyckeln tas ut (manuell växel‐
låda) eller växelväljaren flyttas till läget P (automatisk växellåda).
Inställningar kan ändras i menyn
Inställningar i Info-Display. Person‐
liga inställningar 3 104.
Inställningarna kan sparas för den
nyckel som används 3 21.
Page 26 of 247
24Nycklar, dörrar och fönsterDörrarLastrum
Baklucka
Öppna
Tryck på knappen x på radiofjärr‐
kontrollen eller tryck på modellemble‐ met på den nedre halvan av bak‐
luckan efter upplåsningen.
Du kan öppna bakluckan samtidigt
som övriga bilen förblir låst genom att
trycka på knappen x.
Centrallås 3 21.
Lastrum 3 71.
Stänga
Använd handtaget på insidan.
Rör inte modellemblemet när bak‐
luckan stängs då luckan annars kan
låsas upp igen.
Centrallås 3 21.
Blockering av bakluckan
Bakluckan kan endast öppnas när
suffletten är helt öppen eller stängd.
Sufflettlocket måste vara stängt.
Manuell stängning av suffletten
3 33.
Page 27 of 247

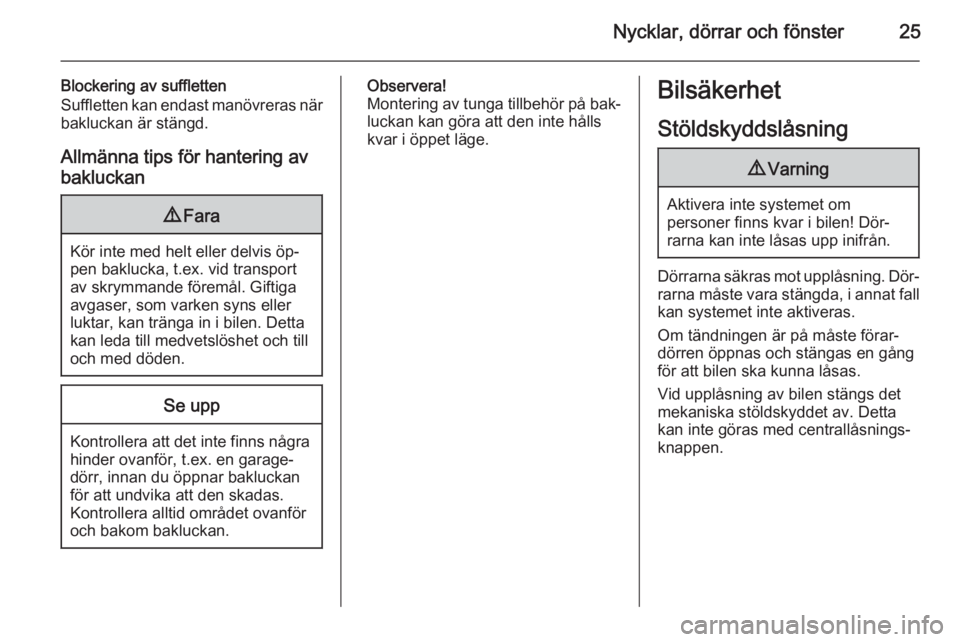

Nycklar, dörrar och fönster25
Blockering av suffletten
Suffletten kan endast manövreras när
bakluckan är stängd.
Allmänna tips för hantering av
bakluckan9 Fara
Kör inte med helt eller delvis öp‐
pen baklucka, t.ex. vid transport
av skrymmande föremål. Giftiga
avgaser, som varken syns eller
luktar, kan tränga in i bilen. Detta
kan leda till medvetslöshet och till
och med döden.
Se upp
Kontrollera att det inte finns några hinder ovanför, t.ex. en garage‐
dörr, innan du öppnar bakluckan
för att undvika att den skadas.
Kontrollera alltid området ovanför
och bakom bakluckan.
Observera!
Montering av tunga tillbehör på bak‐
luckan kan göra att den inte hålls
kvar i öppet läge.Bilsäkerhet
Stöldskyddslåsning9 Varning
Aktivera inte systemet om
personer finns kvar i bilen! Dör‐
rarna kan inte låsas upp inifrån.
Dörrarna säkras mot upplåsning. Dör‐
rarna måste vara stängda, i annat fall
kan systemet inte aktiveras.
Om tändningen är på måste förar‐
dörren öppnas och stängas en gång
för att bilen ska kunna låsas.
Vid upplåsning av bilen stängs det
mekaniska stöldskyddet av. Detta
kan inte göras med centrallåsnings‐
knappen.
Page 28 of 247

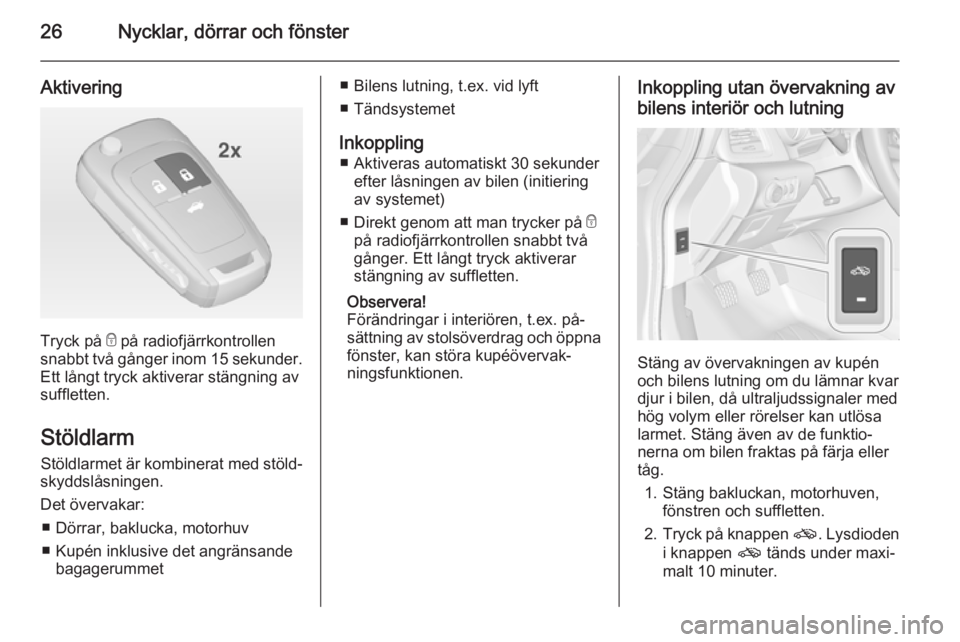

26Nycklar, dörrar och fönster
Aktivering
Tryck på e på radiofjärrkontrollen
snabbt två gånger inom 15 sekunder .
Ett långt tryck aktiverar stängning av
suffletten.
Stöldlarm Stöldlarmet är kombinerat med stöld‐
skyddslåsningen.
Det övervakar:
■ Dörrar, baklucka, motorhuv
■ Kupén inklusive det angränsande bagagerummet
■ Bilens lutning, t.ex. vid lyft
■ Tändsystemet
Inkoppling ■ Aktiveras automatiskt 30 sekunder efter låsningen av bilen (initiering
av systemet)
■ Direkt genom att man trycker på e
på radiofjärrkontrollen snabbt två
gånger. Ett långt tryck aktiverar
stängning av suffletten.
Observera!
Förändringar i interiören, t.ex. på‐
sättning av stolsöverdrag och öppna
fönster, kan störa kupéövervak‐
ningsfunktionen.Inkoppling utan övervakning av
bilens interiör och lutning
Stäng av övervakningen av kupén
och bilens lutning om du lämnar kvar
djur i bilen, då ultraljudssignaler med
hög volym eller rörelser kan utlösa
larmet. Stäng även av de funktio‐
nerna om bilen fraktas på färja eller
tåg.
1. Stäng bakluckan, motorhuven, fönstren och suffletten.
2. Tryck på knappen o. Lysdioden
i knappen o tänds under maxi‐
malt 10 minuter.
Page 29 of 247

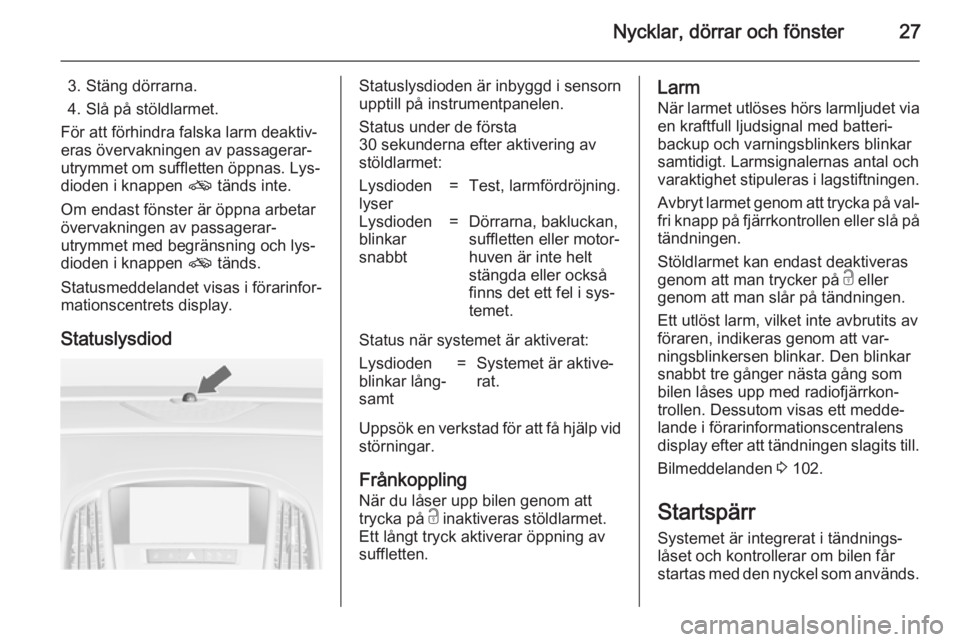

Nycklar, dörrar och fönster27
3. Stäng dörrarna.
4. Slå på stöldlarmet.
För att förhindra falska larm deaktiv‐
eras övervakningen av passagerar‐
utrymmet om suffletten öppnas. Lys‐ dioden i knappen o tänds inte.
Om endast fönster är öppna arbetar
övervakningen av passagerar‐
utrymmet med begränsning och lys‐ dioden i knappen o tänds.
Statusmeddelandet visas i förarinfor‐
mationscentrets display.
StatuslysdiodStatuslysdioden är inbyggd i sensorn
upptill på instrumentpanelen.
Status under de första
30 sekunderna efter aktivering av
stöldlarmet:Lysdioden
lyser=Test, larmfördröjning.Lysdioden
blinkar
snabbt=Dörrarna, bakluckan,
suffletten eller motor‐
huven är inte helt
stängda eller också
finns det ett fel i sys‐
temet.
Status när systemet är aktiverat:
Lysdioden
blinkar lång‐
samt=Systemet är aktive‐
rat.
Uppsök en verkstad för att få hjälp vid
störningar.
Frånkoppling När du låser upp bilen genom att
trycka på c inaktiveras stöldlarmet.
Ett långt tryck aktiverar öppning av
suffletten.
Larm
När larmet utlöses hörs larmljudet via en kraftfull ljudsignal med batteri‐
backup och varningsblinkers blinkar
samtidigt. Larmsignalernas antal och
varaktighet stipuleras i lagstiftningen.
Avbryt larmet genom att trycka på val‐ fri knapp på fjärrkontrollen eller slå på
tändningen.
Stöldlarmet kan endast deaktiveras
genom att man trycker på c eller
genom att man slår på tändningen.
Ett utlöst larm, vilket inte avbrutits av
föraren, indikeras genom att var‐
ningsblinkersen blinkar. Den blinkar
snabbt tre gånger nästa gång som
bilen låses upp med radiofjärrkon‐
trollen. Dessutom visas ett medde‐ lande i förarinformationscentralens
display efter att tändningen slagits till.
Bilmeddelanden 3 102.
Startspärr Systemet är integrerat i tändnings‐
låset och kontrollerar om bilen får
startas med den nyckel som används.
Page 30 of 247

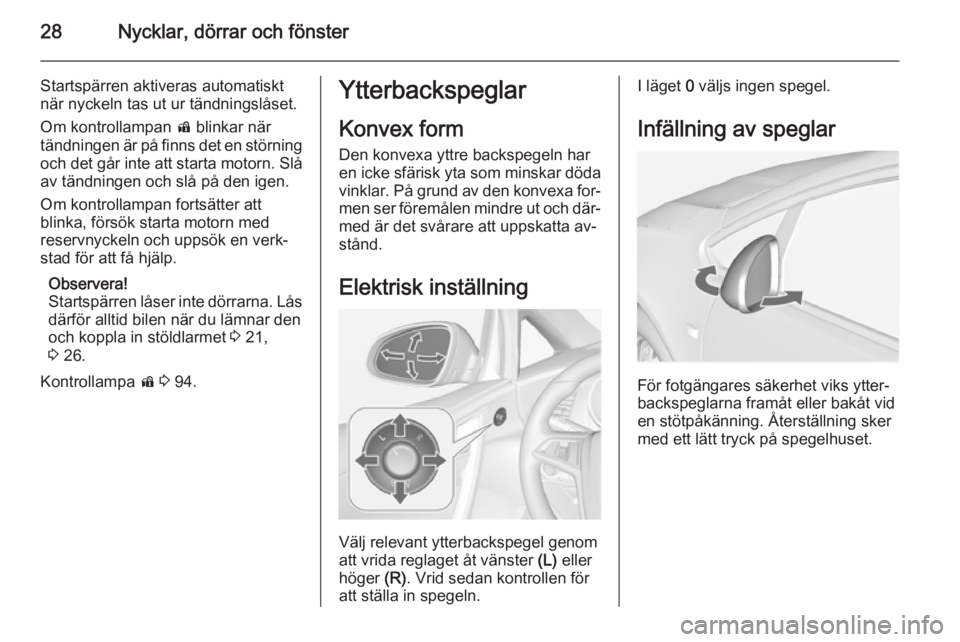

28Nycklar, dörrar och fönster
Startspärren aktiveras automatisktnär nyckeln tas ut ur tändningslåset.
Om kontrollampan d blinkar när
tändningen är på finns det en störning
och det går inte att starta motorn. Slå
av tändningen och slå på den igen.
Om kontrollampan fortsätter att
blinka, försök starta motorn med
reservnyckeln och uppsök en verk‐
stad för att få hjälp.
Observera!
Startspärren låser inte dörrarna. Lås därför alltid bilen när du lämnar denoch koppla in stöldlarmet 3 21,
3 26.
Kontrollampa d 3 94.Ytterbackspeglar
Konvex form Den konvexa yttre backspegeln har
en icke sfärisk yta som minskar döda
vinklar. På grund av den konvexa for‐
men ser föremålen mindre ut och där‐ med är det svårare att uppskatta av‐
stånd.
Elektrisk inställning
Välj relevant ytterbackspegel genom
att vrida reglaget åt vänster (L) eller
höger (R). Vrid sedan kontrollen för
att ställa in spegeln.
I läget 0 väljs ingen spegel.
Infällning av speglar
För fotgängares säkerhet viks ytter‐
backspeglarna framåt eller bakåt vid
en stötpåkänning. Återställning sker
med ett lätt tryck på spegelhuset.
