OPEL CASCADA 2014 Omaniku käsiraamat (in Estonian)

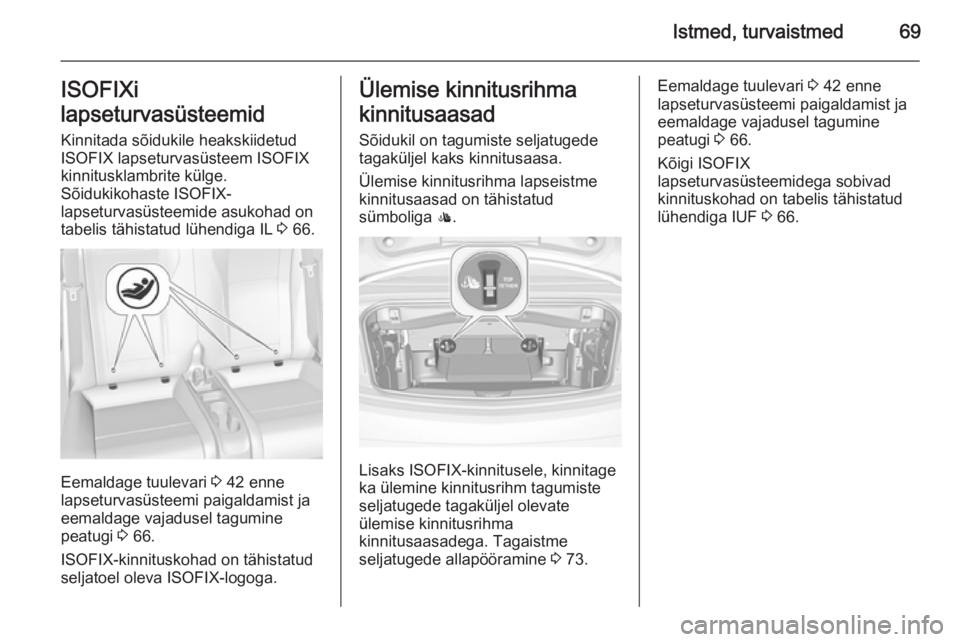

Istmed, turvaistmed69ISOFIXi
lapseturvasüsteemid Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX-
lapseturvasüsteemide asukohad on
tabelis tähistatud lühendiga IL 3 66.
Eemaldage tuulevari 3 42 enne
lapseturvasüsteemi paigaldamist ja
eemaldage vajadusel tagumine
peatugi 3 66.
ISOFIX-kinnituskohad on tähistatud
seljatoel oleva ISOFIX-logoga.
Ülemise kinnitusrihma
kinnitusaasad
Sõidukil on tagumiste seljatugede
tagaküljel kaks kinnitusaasa.
Ülemise kinnitusrihma lapseistme
kinnitusaasad on tähistatud
sümboliga :.
Lisaks ISOFIX-kinnitusele, kinnitage
ka ülemine kinnitusrihm tagumiste
seljatugede tagaküljel olevate
ülemise kinnitusrihma
kinnitusaasadega. Tagaistme
seljatugede allapööramine 3 73.
Eemaldage tuulevari 3 42 enne
lapseturvasüsteemi paigaldamist ja
eemaldage vajadusel tagumine
peatugi 3 66.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF 3 66.

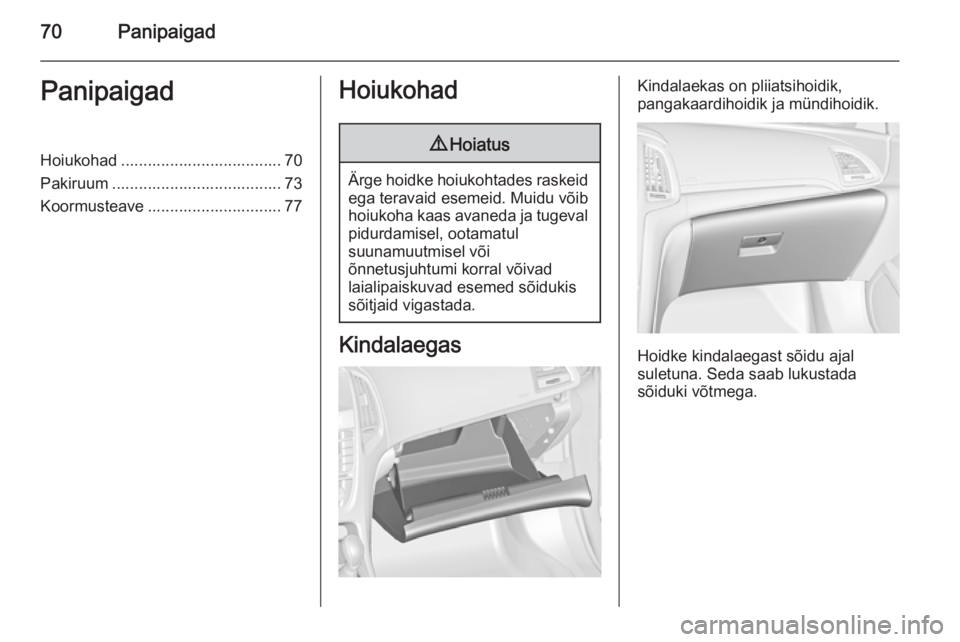

70PanipaigadPanipaigadHoiukohad .................................... 70
Pakiruum ...................................... 73
Koormusteave .............................. 77Hoiukohad9 Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaekas on pliiatsihoidik,
pangakaardihoidik ja mündihoidik.
Hoidke kindalaegast sõidu ajal
suletuna. Seda saab lukustada
sõiduki võtmega.

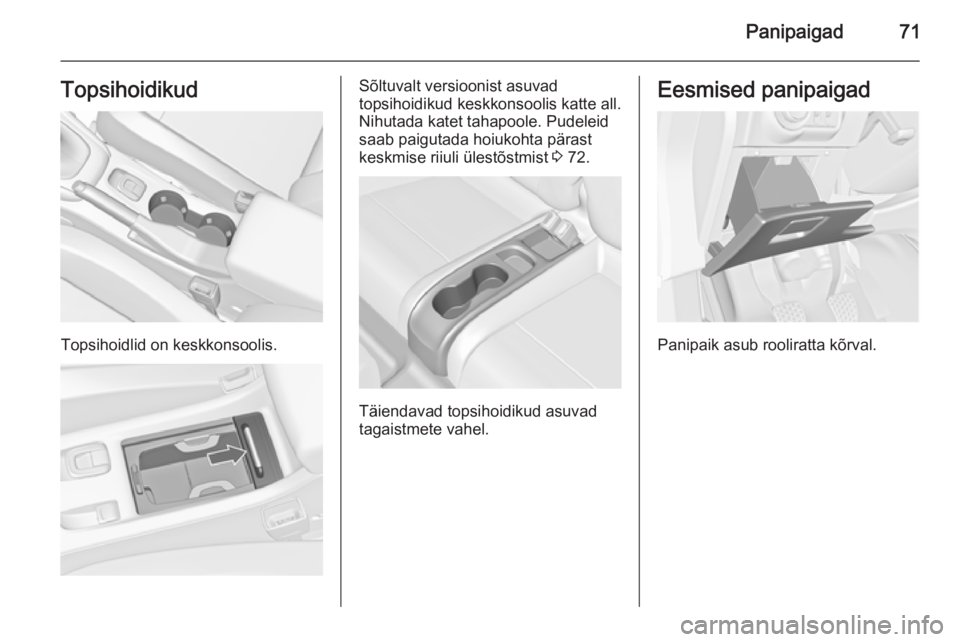

Panipaigad71Topsihoidikud
Topsihoidlid on keskkonsoolis.
Sõltuvalt versioonist asuvad
topsihoidikud keskkonsoolis katte all.
Nihutada katet tahapoole. Pudeleid
saab paigutada hoiukohta pärast
keskmise riiuli ülestõstmist 3 72.
Täiendavad topsihoidikud asuvad
tagaistmete vahel.
Eesmised panipaigad
Panipaik asub rooliratta kõrval.

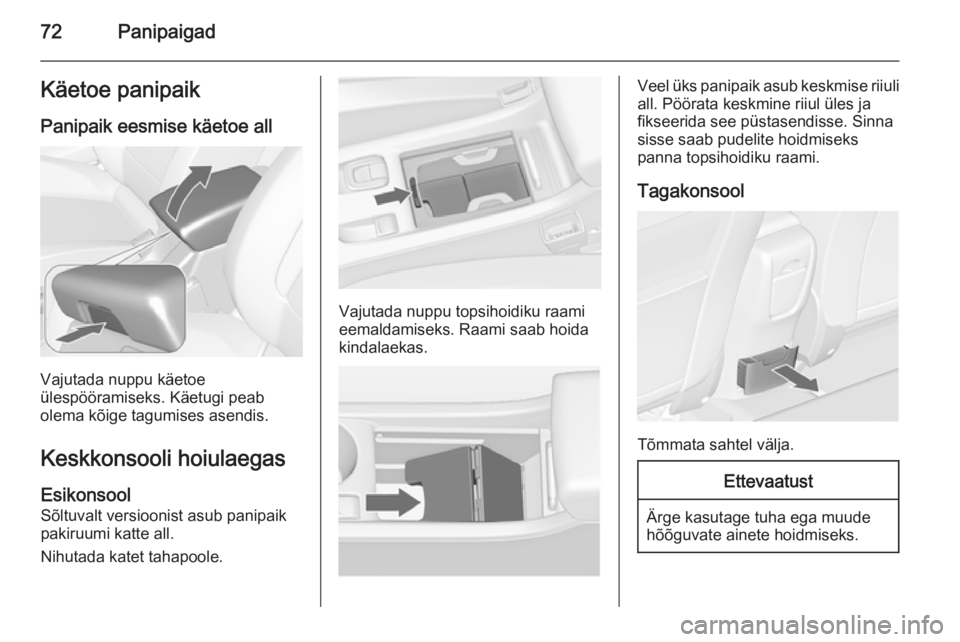

72PanipaigadKäetoe panipaikPanipaik eesmise käetoe all
Vajutada nuppu käetoe
ülespööramiseks. Käetugi peab
olema kõige tagumises asendis.
Keskkonsooli hoiulaegasEsikonsool
Sõltuvalt versioonist asub panipaik
pakiruumi katte all.
Nihutada katet tahapoole.
Vajutada nuppu topsihoidiku raami
eemaldamiseks. Raami saab hoida
kindalaekas.
Veel üks panipaik asub keskmise riiuli all. Pöörata keskmine riiul üles ja
fikseerida see püstasendisse. Sinna
sisse saab pudelite hoidmiseks
panna topsihoidiku raami.
Tagakonsool
Tõmmata sahtel välja.
Ettevaatust
Ärge kasutage tuha ega muude
hõõguvate ainete hoidmiseks.

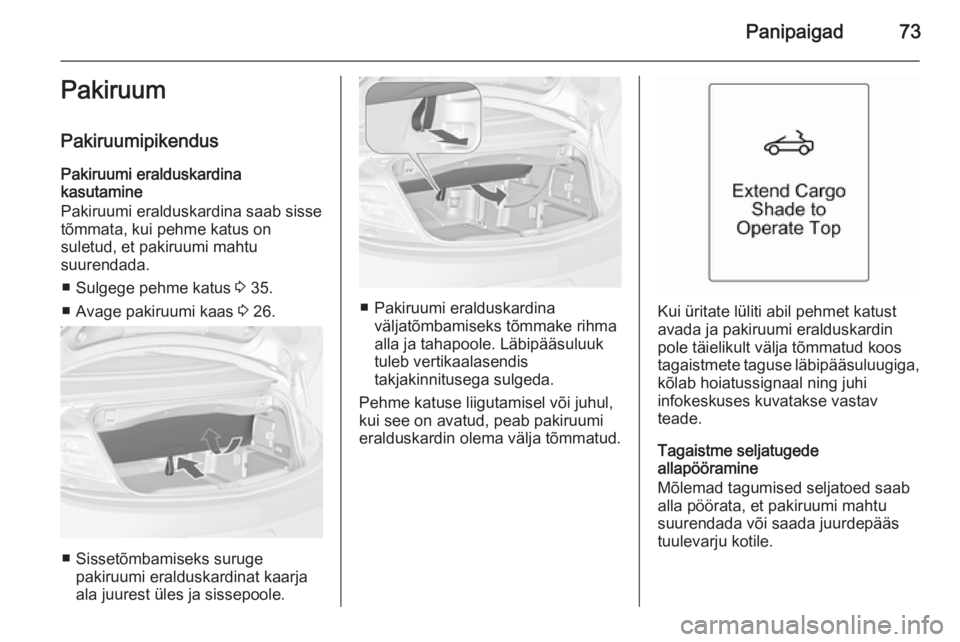

Panipaigad73Pakiruum
Pakiruumipikendus
Pakiruumi eralduskardina
kasutamine
Pakiruumi eralduskardina saab sisse
tõmmata, kui pehme katus on
suletud, et pakiruumi mahtu
suurendada.
■ Sulgege pehme katus 3 35.
■ Avage pakiruumi kaas 3 26.
■ Sissetõmbamiseks suruge
pakiruumi eralduskardinat kaarja
ala juurest üles ja sissepoole.
■ Pakiruumi eralduskardina väljatõmbamiseks tõmmake rihma
alla ja tahapoole. Läbipääsuluuk
tuleb vertikaalasendis
takjakinnitusega sulgeda.
Pehme katuse liigutamisel või juhul,
kui see on avatud, peab pakiruumi eralduskardin olema välja tõmmatud.Kui üritate lüliti abil pehmet katust
avada ja pakiruumi eralduskardin
pole täielikult välja tõmmatud koos
tagaistmete taguse läbipääsuluugiga, kõlab hoiatussignaal ning juhi
infokeskuses kuvatakse vastav
teade.
Tagaistme seljatugede
allapööramine
Mõlemad tagumised seljatoed saab alla pöörata, et pakiruumi mahtu
suurendada või saada juurdepääs
tuulevarju kotile.

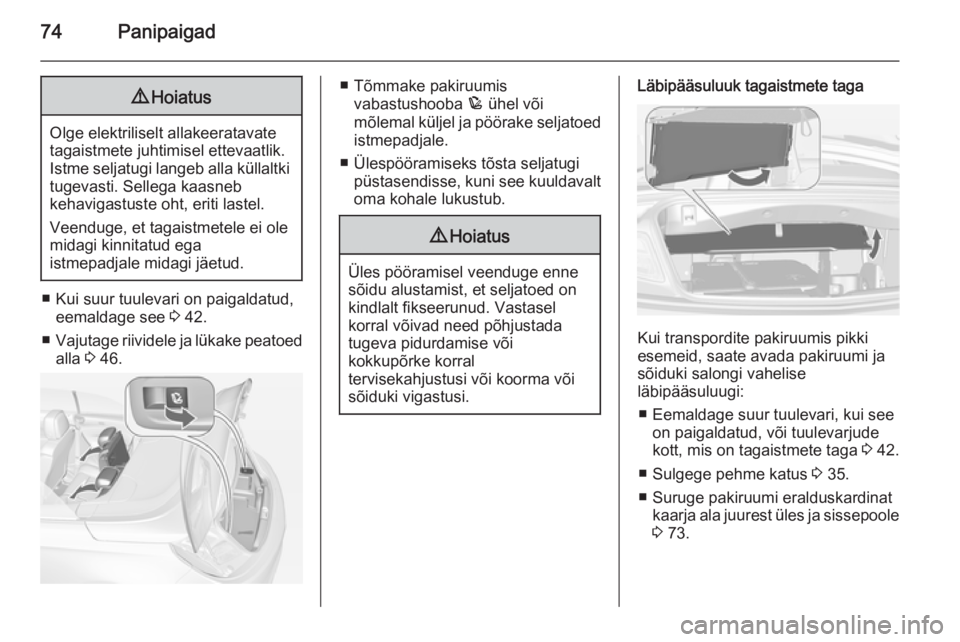

74Panipaigad9Hoiatus
Olge elektriliselt allakeeratavate
tagaistmete juhtimisel ettevaatlik. Istme seljatugi langeb alla küllaltki tugevasti. Sellega kaasneb
kehavigastuste oht, eriti lastel.
Veenduge, et tagaistmetele ei ole
midagi kinnitatud ega
istmepadjale midagi jäetud.
■ Kui suur tuulevari on paigaldatud, eemaldage see 3 42.
■ Vajutage riividele ja lükake peatoed
alla 3 46.
■ Tõmmake pakiruumis
vabastushooba p ühel või
mõlemal küljel ja pöörake seljatoed istmepadjale.
■ Ülespööramiseks tõsta seljatugi püstasendisse, kuni see kuuldavalt
oma kohale lukustub.9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või sõiduki vigastusi.
Läbipääsuluuk tagaistmete taga
Kui transpordite pakiruumis pikki
esemeid, saate avada pakiruumi ja sõiduki salongi vahelise
läbipääsuluugi:
■ Eemaldage suur tuulevari, kui see on paigaldatud, või tuulevarjude
kott, mis on tagaistmete taga 3 42.
■ Sulgege pehme katus 3 35.
■ Suruge pakiruumi eralduskardinat kaarja ala juurest üles ja sissepoole
3 73.

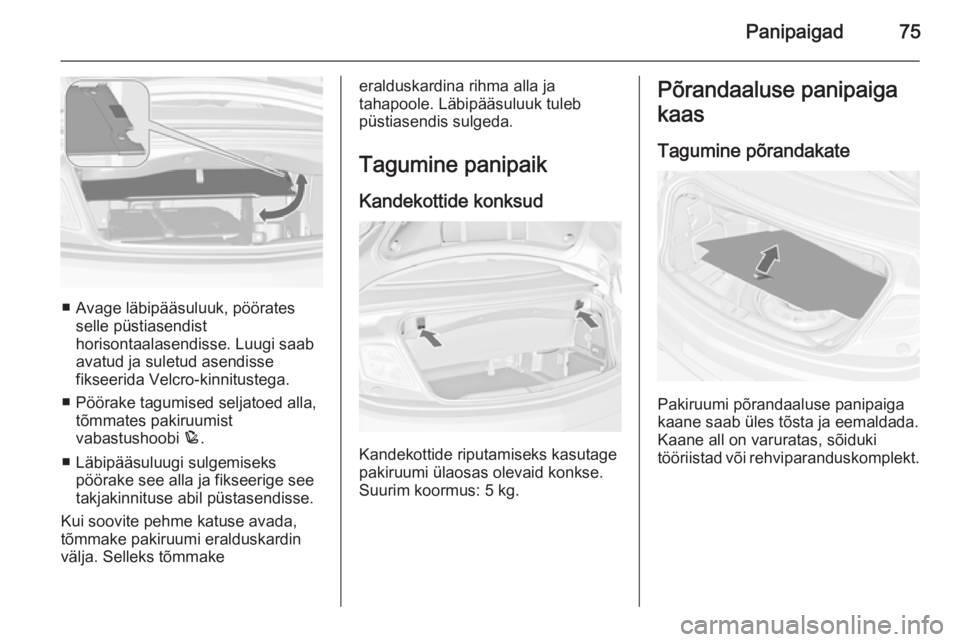

Panipaigad75
■ Avage läbipääsuluuk, pööratesselle püstiasendist
horisontaalasendisse. Luugi saab
avatud ja suletud asendisse
fikseerida Velcro-kinnitustega.
■ Pöörake tagumised seljatoed alla, tõmmates pakiruumist
vabastushoobi p.
■ Läbipääsuluugi sulgemiseks pöörake see alla ja fikseerige see
takjakinnituse abil püstasendisse.
Kui soovite pehme katuse avada, tõmmake pakiruumi eralduskardin
välja. Selleks tõmmake
eralduskardina rihma alla ja
tahapoole. Läbipääsuluuk tuleb
püstiasendis sulgeda.
Tagumine panipaik Kandekottide konksud
Kandekottide riputamiseks kasutage
pakiruumi ülaosas olevaid konkse.
Suurim koormus: 5 kg.
Põrandaaluse panipaiga
kaas
Tagumine põrandakate
Pakiruumi põrandaaluse panipaiga
kaane saab üles tõsta ja eemaldada.
Kaane all on varuratas, sõiduki
tööriistad või rehviparanduskomplekt.

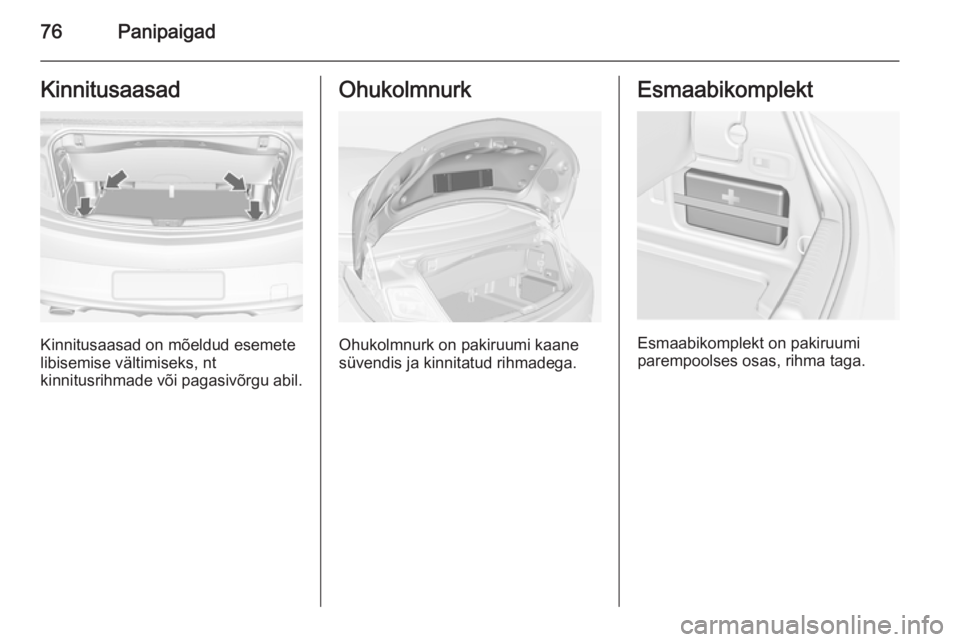

76PanipaigadKinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt
kinnitusrihmade või pagasivõrgu abil.
Ohukolmnurk
Ohukolmnurk on pakiruumi kaane
süvendis ja kinnitatud rihmadega.
Esmaabikomplekt
Esmaabikomplekt on pakiruumi
parempoolses osas, rihma taga.

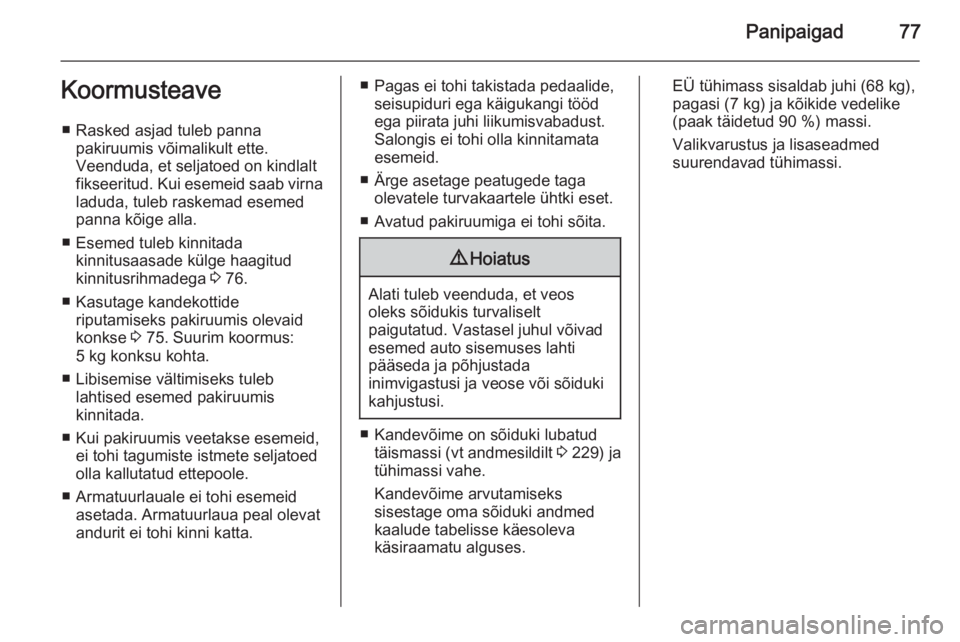

Panipaigad77Koormusteave■ Rasked asjad tuleb panna pakiruumis võimalikult ette.
Veenduda, et seljatoed on kindlalt
fikseeritud. Kui esemeid saab virna laduda, tuleb raskemad esemed
panna kõige alla.
■ Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 76.
■ Kasutage kandekottide riputamiseks pakiruumis olevaid
konkse 3 75. Suurim koormus:
5 kg konksu kohta.
■ Libisemise vältimiseks tuleb lahtised esemed pakiruumis
kinnitada.
■ Kui pakiruumis veetakse esemeid, ei tohi tagumiste istmete seljatoed
olla kallutatud ettepoole.
■ Armatuurlauale ei tohi esemeid asetada. Armatuurlaua peal olevatandurit ei tohi kinni katta.■ Pagas ei tohi takistada pedaalide, seisupiduri ega käigukangi tööd
ega piirata juhi liikumisvabadust.
Salongis ei tohi olla kinnitamata
esemeid.
■ Ärge asetage peatugede taga olevatele turvakaartele ühtki eset.
■ Avatud pakiruumiga ei tohi sõita.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
■ Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 229) ja
tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
EÜ tühimass sisaldab juhi (68 kg),
pagasi (7 kg) ja kõikide vedelike
(paak täidetud 90 %) massi.
Valikvarustus ja lisaseadmed
suurendavad tühimassi.

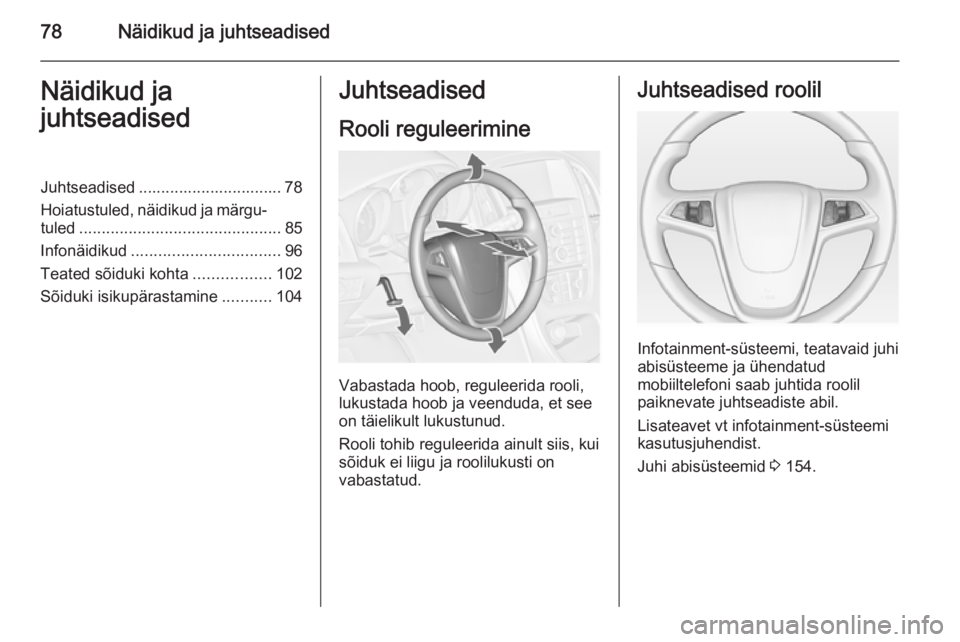

78Näidikud ja juhtseadisedNäidikud ja
juhtseadisedJuhtseadised ................................ 78
Hoiatustuled, näidikud ja märgu‐
tuled ............................................. 85
Infonäidikud ................................. 96
Teated sõiduki kohta .................102
Sõiduki isikupärastamine ...........104Juhtseadised
Rooli reguleerimine
Vabastada hoob, reguleerida rooli,
lukustada hoob ja veenduda, et see
on täielikult lukustunud.
Rooli tohib reguleerida ainult siis, kui
sõiduk ei liigu ja roolilukusti on
vabastatud.
Juhtseadised roolil
Infotainment-süsteemi, teatavaid juhi
abisüsteeme ja ühendatud
mobiiltelefoni saab juhtida roolil
paiknevate juhtseadiste abil.
Lisateavet vt infotainment-süsteemi kasutusjuhendist.
Juhi abisüsteemid 3 154.
