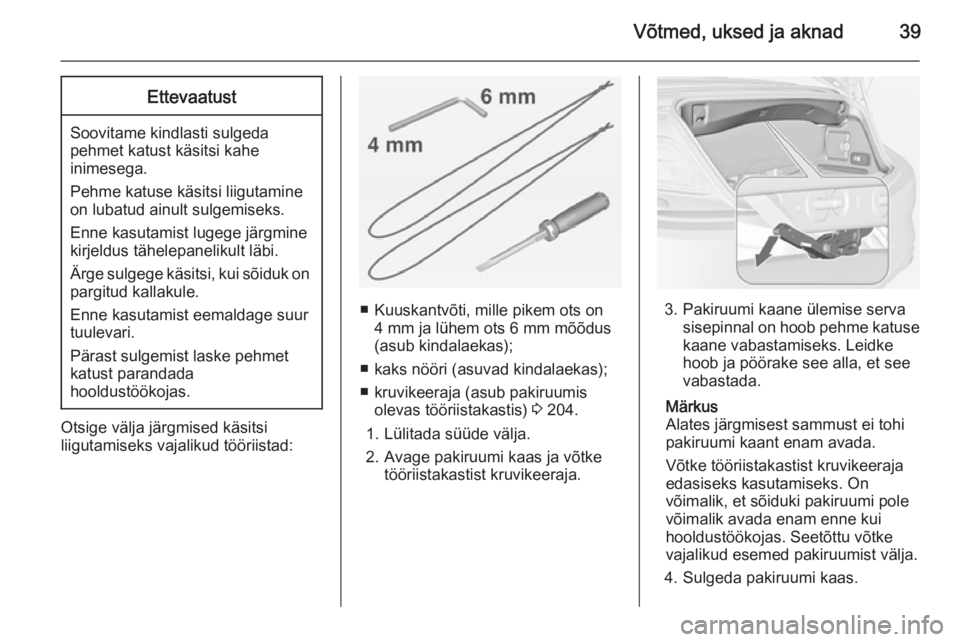

Võtmed, uksed ja aknad39Ettevaatust
Soovitame kindlasti sulgeda
pehmet katust käsitsi kahe
inimesega.
Pehme katuse käsitsi liigutamine
on lubatud ainult sulgemiseks.
Enne kasutamist lugege järgmine
kirjeldus tähelepanelikult läbi.
Ärge sulgege käsitsi, kui sõiduk on pargitud kallakule.
Enne kasutamist eemaldage suur
tuulevari.
Pärast sulgemist laske pehmet
katust parandada
hooldustöökojas.
Otsige välja järgmised käsitsi
liigutamiseks vajalikud tööriistad:
■ Kuuskantvõti, mille pikem ots on 4 mm ja lühem ots 6 mm mõõdus
(asub kindalaekas);
■ kaks nööri (asuvad kindalaekas);
■ kruvikeeraja (asub pakiruumis olevas tööriistakastis) 3 204.
1. Lülitada süüde välja.
2. Avage pakiruumi kaas ja võtke tööriistakastist kruvikeeraja.3. Pakiruumi kaane ülemise serva sisepinnal on hoob pehme katuse
kaane vabastamiseks. Leidke
hoob ja pöörake see alla, et see
vabastada.
Märkus
Alates järgmisest sammust ei tohi
pakiruumi kaant enam avada.
Võtke tööriistakastist kruvikeeraja edasiseks kasutamiseks. On
võimalik, et sõiduki pakiruumi pole
võimalik avada enam enne kui
hooldustöökojas. Seetõttu võtke
vajalikud esemed pakiruumist välja.
4. Sulgeda pakiruumi kaas.

40Võtmed, uksed ja aknad

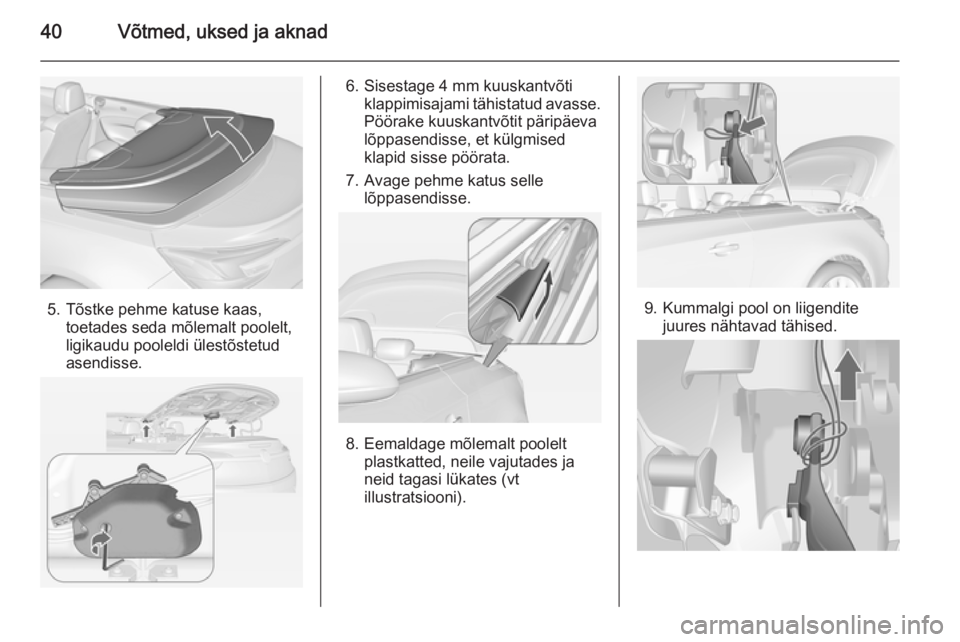

5. Tõstke pehme katuse kaas,toetades seda mõlemalt poolelt,
ligikaudu pooleldi ülestõstetud
asendisse.
6. Sisestage 4 mm kuuskantvõti klappimisajami tähistatud avasse.Pöörake kuuskantvõtit päripäeva
lõppasendisse, et külgmised
klapid sisse pöörata.
7. Avage pehme katus selle lõppasendisse.
8. Eemaldage mõlemalt pooleltplastkatted, neile vajutades ja
neid tagasi lükates (vt
illustratsiooni).
9. Kummalgi pool on liigendite juures nähtavad tähised.

Võtmed, uksed ja aknad41
10. Paigutage nöörid mõlemal poolelümber liigenditel näidatud tähiste
ja tõmmake nööride otsad läbi
aasade (vt illustratsiooni).
11. Paigutage nööride otsad ettepoole.
12. Tõmmake pehme katus välja,tõstes mõlemalt küljelt üles raami
eesmise osa ( 1) ja samaaegselt
raami tagumise osa ( 2).
13. Liigutage raami eesmine osa ( 1)
esiklaasi raami vastu.
14. Eemaldage esiklaasi raami ehispaneeli väike kate,
sisestades kruvikeeraja katte
õnarusse.
15. Sisestage 6 mm kuuskantvõti avasse ja lukustage riiv, pöörates
kuuskantvõtit päripäeva
lõppasendisse.

42Võtmed, uksed ja aknad

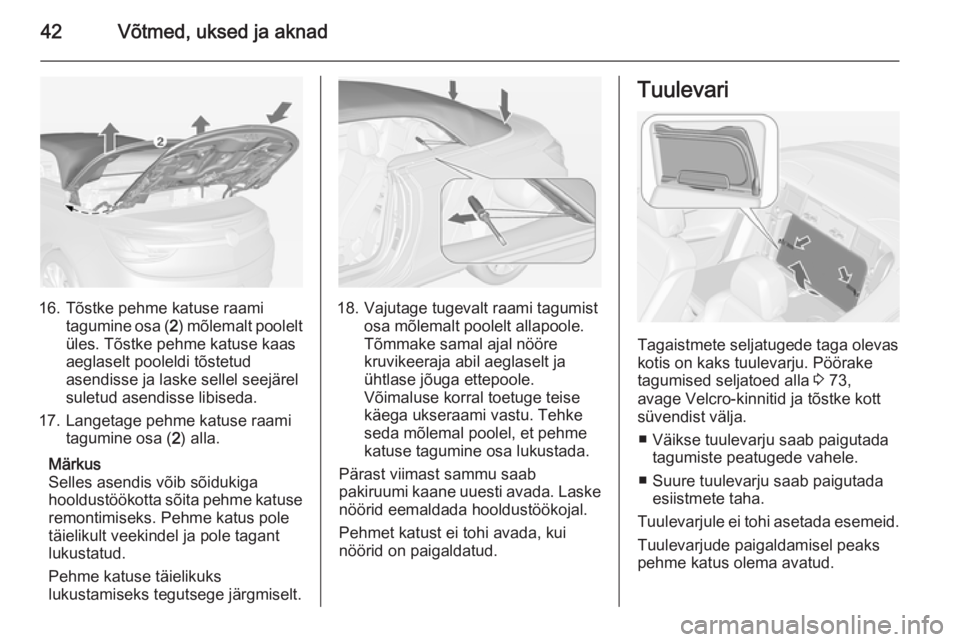

16. Tõstke pehme katuse raamitagumine osa ( 2) mõlemalt poolelt
üles. Tõstke pehme katuse kaas
aeglaselt pooleldi tõstetud
asendisse ja laske sellel seejärel
suletud asendisse libiseda.
17. Langetage pehme katuse raami tagumine osa ( 2) alla.
Märkus
Selles asendis võib sõidukiga
hooldustöökotta sõita pehme katuse remontimiseks. Pehme katus pole
täielikult veekindel ja pole tagant
lukustatud.
Pehme katuse täielikuks
lukustamiseks tegutsege järgmiselt.18. Vajutage tugevalt raami tagumist osa mõlemalt poolelt allapoole.
Tõmmake samal ajal nööre kruvikeeraja abil aeglaselt ja
ühtlase jõuga ettepoole.
Võimaluse korral toetuge teise
käega ukseraami vastu. Tehke
seda mõlemal poolel, et pehme
katuse tagumine osa lukustada.
Pärast viimast sammu saab
pakiruumi kaane uuesti avada. Laske
nöörid eemaldada hooldustöökojal.
Pehmet katust ei tohi avada, kui
nöörid on paigaldatud.
Tuulevari
Tagaistmete seljatugede taga olevas
kotis on kaks tuulevarju. Pöörake tagumised seljatoed alla 3 73,
avage Velcro-kinnitid ja tõstke kott süvendist välja.
■ Väikse tuulevarju saab paigutada tagumiste peatugede vahele.
■ Suure tuulevarju saab paigutada esiistmete taha.
Tuulevarjule ei tohi asetada esemeid. Tuulevarjude paigaldamisel peaks
pehme katus olema avatud.

Võtmed, uksed ja aknad43

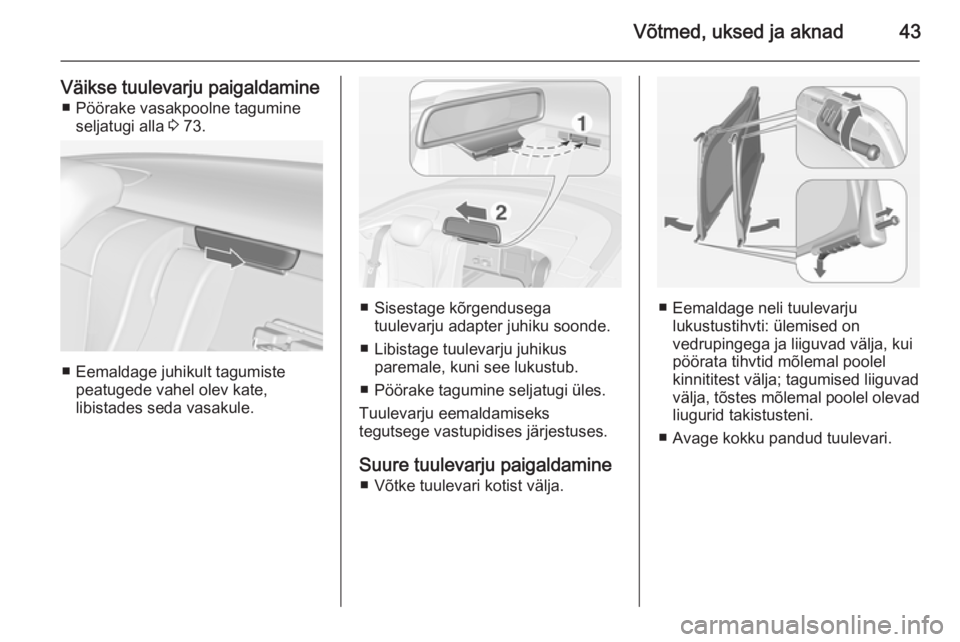

Väikse tuulevarju paigaldamine■ Pöörake vasakpoolne tagumine seljatugi alla 3 73.
■ Eemaldage juhikult tagumiste
peatugede vahel olev kate,
libistades seda vasakule.
■ Sisestage kõrgendusega tuulevarju adapter juhiku soonde.
■ Libistage tuulevarju juhikus paremale, kuni see lukustub.
■ Pöörake tagumine seljatugi üles.
Tuulevarju eemaldamiseks
tegutsege vastupidises järjestuses.
Suure tuulevarju paigaldamine ■ Võtke tuulevari kotist välja.■ Eemaldage neli tuulevarju lukustustihvti: ülemised on
vedrupingega ja liiguvad välja, kui
pöörata tihvtid mõlemal poolel
kinnititest välja; tagumised liiguvad
välja, tõstes mõlemal poolel olevad
liugurid takistusteni.
■ Avage kokku pandud tuulevari.

44Võtmed, uksed ja aknad

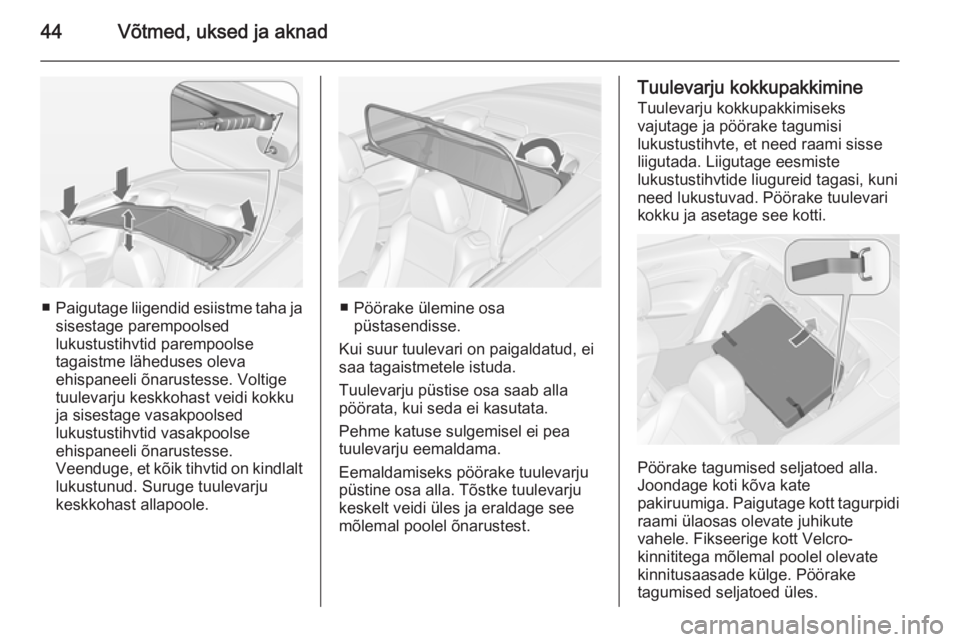

■Paigutage liigendid esiistme taha ja
sisestage parempoolsed
lukustustihvtid parempoolse
tagaistme läheduses oleva
ehispaneeli õnarustesse. Voltige
tuulevarju keskkohast veidi kokku
ja sisestage vasakpoolsed
lukustustihvtid vasakpoolse
ehispaneeli õnarustesse.
Veenduge, et kõik tihvtid on kindlalt
lukustunud. Suruge tuulevarju
keskkohast allapoole.■ Pöörake ülemine osa püstasendisse.
Kui suur tuulevari on paigaldatud, ei
saa tagaistmetele istuda.
Tuulevarju püstise osa saab alla
pöörata, kui seda ei kasutata.
Pehme katuse sulgemisel ei pea
tuulevarju eemaldama.
Eemaldamiseks pöörake tuulevarju
püstine osa alla. Tõstke tuulevarju
keskelt veidi üles ja eraldage see
mõlemal poolel õnarustest.
Tuulevarju kokkupakkimine
Tuulevarju kokkupakkimiseks
vajutage ja pöörake tagumisi
lukustustihvte, et need raami sisse
liigutada. Liigutage eesmiste
lukustustihvtide liugureid tagasi, kuni
need lukustuvad. Pöörake tuulevari
kokku ja asetage see kotti.
Pöörake tagumised seljatoed alla.
Joondage koti kõva kate
pakiruumiga. Paigutage kott tagurpidi
raami ülaosas olevate juhikute
vahele. Fikseerige kott Velcro-
kinnititega mõlemal poolel olevate
kinnitusaasade külge. Pöörake
tagumised seljatoed üles.

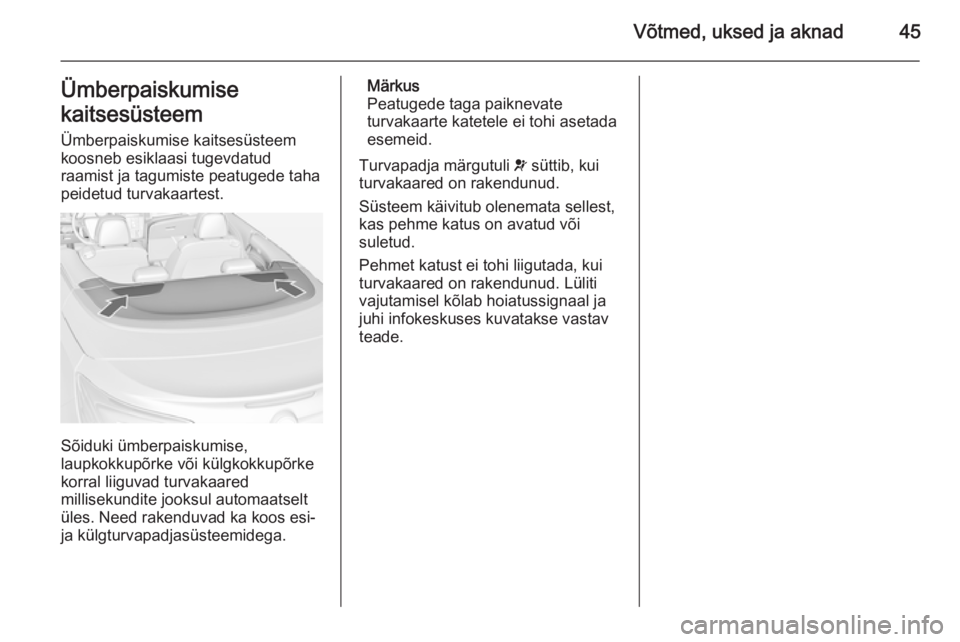

Võtmed, uksed ja aknad45Ümberpaiskumise
kaitsesüsteem Ümberpaiskumise kaitsesüsteem
koosneb esiklaasi tugevdatud
raamist ja tagumiste peatugede taha
peidetud turvakaartest.
Sõiduki ümberpaiskumise,
laupkokkupõrke või külgkokkupõrke
korral liiguvad turvakaared
millisekundite jooksul automaatselt
üles. Need rakenduvad ka koos esi-
ja külgturvapadjasüsteemidega.
Märkus
Peatugede taga paiknevate
turvakaarte katetele ei tohi asetada
esemeid.
Turvapadja märgutuli v süttib, kui
turvakaared on rakendunud.
Süsteem käivitub olenemata sellest,
kas pehme katus on avatud või
suletud.
Pehmet katust ei tohi liigutada, kui
turvakaared on rakendunud. Lüliti
vajutamisel kõlab hoiatussignaal ja
juhi infokeskuses kuvatakse vastav
teade.

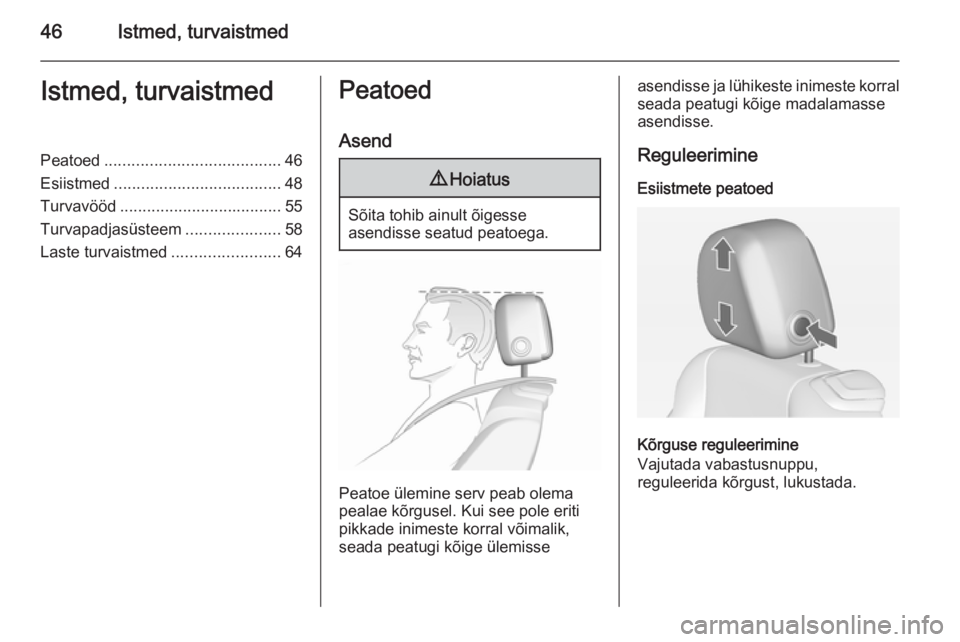

46Istmed, turvaistmedIstmed, turvaistmedPeatoed....................................... 46
Esiistmed ..................................... 48
Turvavööd .................................... 55
Turvapadjasüsteem .....................58
Laste turvaistmed ........................64Peatoed
Asend9 Hoiatus
Sõita tohib ainult õigesse
asendisse seatud peatoega.
Peatoe ülemine serv peab olema
pealae kõrgusel. Kui see pole eriti
pikkade inimeste korral võimalik,
seada peatugi kõige ülemisse
asendisse ja lühikeste inimeste korral seada peatugi kõige madalamasse
asendisse.
Reguleerimine Esiistmete peatoed
Kõrguse reguleerimine
Vajutada vabastusnuppu,
reguleerida kõrgust, lukustada.

Istmed, turvaistmed47

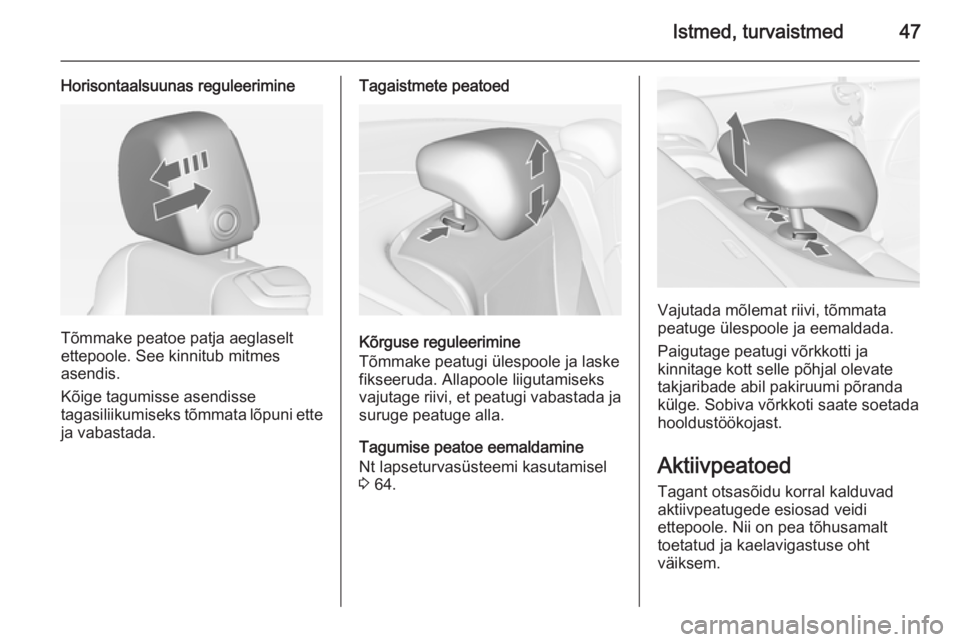

Horisontaalsuunas reguleerimine
Tõmmake peatoe patja aeglaselt
ettepoole. See kinnitub mitmes
asendis.
Kõige tagumisse asendisse
tagasiliikumiseks tõmmata lõpuni ette
ja vabastada.
Tagaistmete peatoed
Kõrguse reguleerimine
Tõmmake peatugi ülespoole ja laske
fikseeruda. Allapoole liigutamiseks
vajutage riivi, et peatugi vabastada ja
suruge peatuge alla.
Tagumise peatoe eemaldamine
Nt lapseturvasüsteemi kasutamisel
3 64.
Vajutada mõlemat riivi, tõmmata
peatuge ülespoole ja eemaldada.
Paigutage peatugi võrkkotti ja
kinnitage kott selle põhjal olevate
takjaribade abil pakiruumi põranda
külge. Sobiva võrkkoti saate soetada
hooldustöökojast.
Aktiivpeatoed Tagant otsasõidu korral kalduvad
aktiivpeatugede esiosad veidi
ettepoole. Nii on pea tõhusamalt
toetatud ja kaelavigastuse oht
väiksem.

48Istmed, turvaistmed
Märkus
Heakskiidetud tarvikuid võib
kinnitada vaid sel juhul, kui istet ei

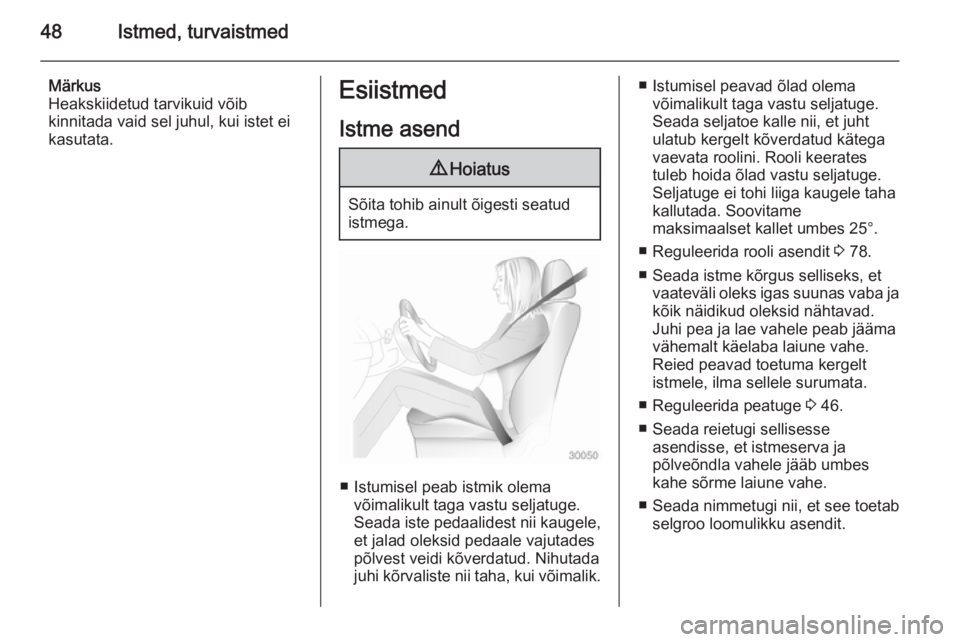

kasutata.Esiistmed
Istme asend9 Hoiatus
Sõita tohib ainult õigesti seatud
istmega.
■ Istumisel peab istmik olema võimalikult taga vastu seljatuge.
Seada iste pedaalidest nii kaugele,
et jalad oleksid pedaale vajutades
põlvest veidi kõverdatud. Nihutada
juhi kõrvaliste nii taha, kui võimalik.
■ Istumisel peavad õlad olema võimalikult taga vastu seljatuge.
Seada seljatoe kalle nii, et juht
ulatub kergelt kõverdatud kätega vaevata roolini. Rooli keerates
tuleb hoida õlad vastu seljatuge.
Seljatuge ei tohi liiga kaugele taha
kallutada. Soovitame
maksimaalset kallet umbes 25°.
■ Reguleerida rooli asendit 3 78.
■ Seada istme kõrgus selliseks, et vaateväli oleks igas suunas vaba jakõik näidikud oleksid nähtavad.
Juhi pea ja lae vahele peab jääma
vähemalt käelaba laiune vahe.
Reied peavad toetuma kergelt
istmele, ilma sellele surumata.
■ Reguleerida peatuge 3 46.
■ Seada reietugi sellisesse asendisse, et istmeserva ja
põlveõndla vahele jääb umbes
kahe sõrme laiune vahe.
■ Seada nimmetugi nii, et see toetab selgroo loomulikku asendit.
