Page 21 of 253

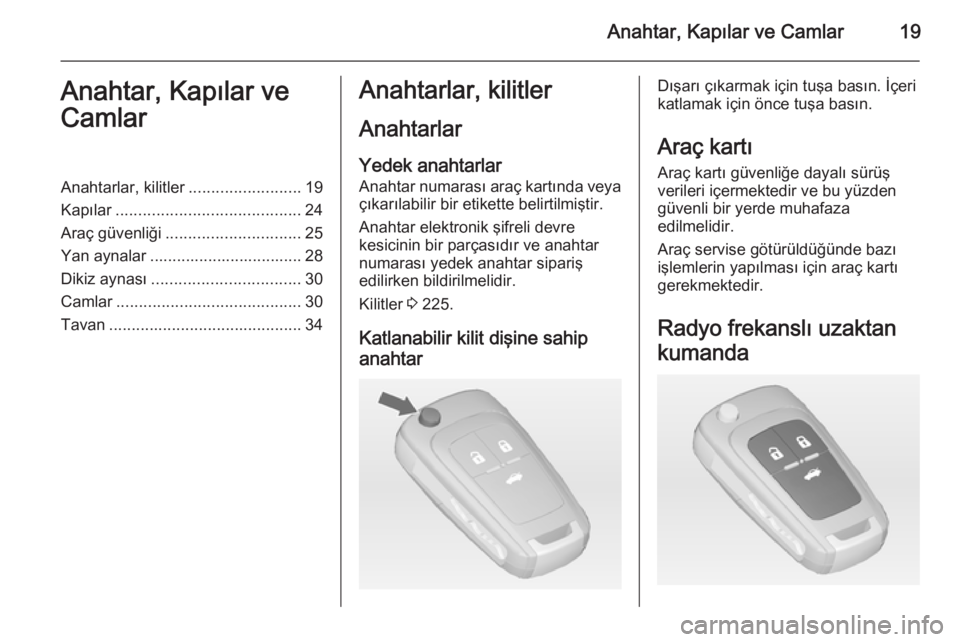

Anahtar, Kapılar ve Camlar19Anahtar, Kapılar ve
CamlarAnahtarlar, kilitler .........................19
Kapılar ......................................... 24
Araç güvenliği .............................. 25
Yan aynalar .................................. 28
Dikiz aynası ................................. 30
Camlar ......................................... 30
Tavan ........................................... 34Anahtarlar, kilitler
Anahtarlar
Yedek anahtarlar Anahtar numarası araç kartında veya çıkarılabilir bir etikette belirtilmiştir.
Anahtar elektronik şifreli devre
kesicinin bir parçasıdır ve anahtar
numarası yedek anahtar sipariş
edilirken bildirilmelidir.
Kilitler 3 225.
Katlanabilir kilit dişine sahip
anahtarDışarı çıkarmak için tuşa basın. İçeri
katlamak için önce tuşa basın.
Araç kartı
Araç kartı güvenliğe dayalı sürüş
verileri içermektedir ve bu yüzden
güvenli bir yerde muhafaza
edilmelidir.
Araç servise götürüldüğünde bazı
işlemlerin yapılması için araç kartı
gerekmektedir.
Radyo frekanslı uzaktan
kumanda
Page 22 of 253

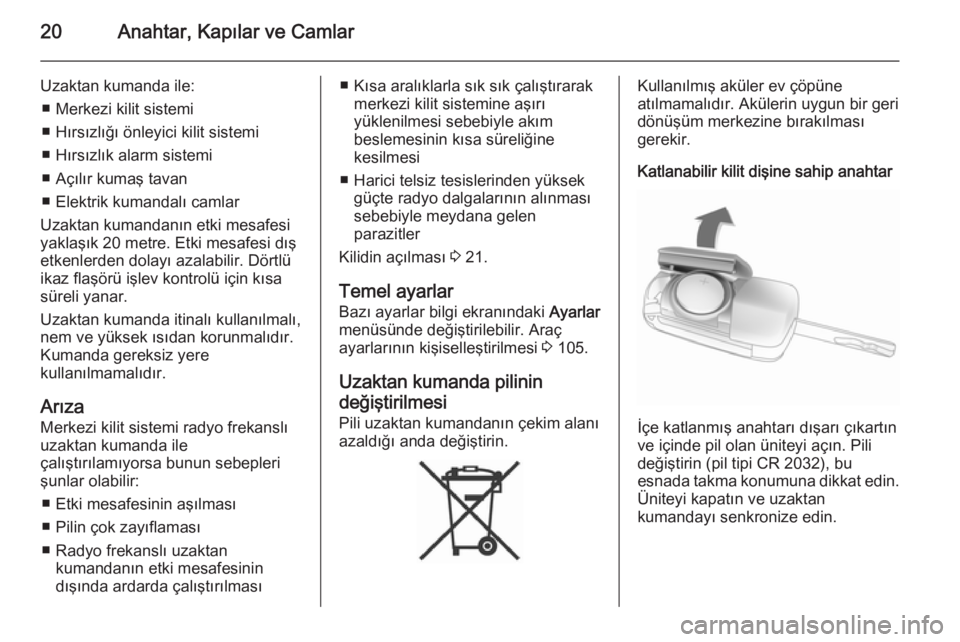

20Anahtar, Kapılar ve Camlar
Uzaktan kumanda ile:■ Merkezi kilit sistemi
■ Hırsızlığı önleyici kilit sistemi
■ Hırsızlık alarm sistemi
■ Açılır kumaş tavan
■ Elektrik kumandalı camlar
Uzaktan kumandanın etki mesafesi
yaklaşık 20 metre. Etki mesafesi dış
etkenlerden dolayı azalabilir. Dörtlü
ikaz flaşörü işlev kontrolü için kısa
süreli yanar.
Uzaktan kumanda itinalı kullanılmalı,
nem ve yüksek ısıdan korunmalıdır.
Kumanda gereksiz yere
kullanılmamalıdır.
Arıza
Merkezi kilit sistemi radyo frekanslı
uzaktan kumanda ile
çalıştırılamıyorsa bunun sebepleri
şunlar olabilir:
■ Etki mesafesinin aşılması
■ Pilin çok zayıflaması
■ Radyo frekanslı uzaktan kumandanın etki mesafesinin
dışında ardarda çalıştırılması■ Kısa aralıklarla sık sık çalıştırarak merkezi kilit sistemine aşırı
yüklenilmesi sebebiyle akım
beslemesinin kısa süreliğine
kesilmesi
■ Harici telsiz tesislerinden yüksek güçte radyo dalgalarının alınması
sebebiyle meydana gelen
parazitler
Kilidin açılması 3 21.
Temel ayarlar
Bazı ayarlar bilgi ekranındaki Ayarlar
menüsünde değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 105.
Uzaktan kumanda pilinin
değiştirilmesi
Pili uzaktan kumandanın çekim alanı
azaldığı anda değiştirin.Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
Katlanabilir kilit dişine sahip anahtar
İçe katlanmış anahtarı dışarı çıkartın
ve içinde pil olan üniteyi açın. Pili
değiştirin (pil tipi CR 2032), bu
esnada takma konumuna dikkat edin.
Üniteyi kapatın ve uzaktan
kumandayı senkronize edin.
Page 23 of 253

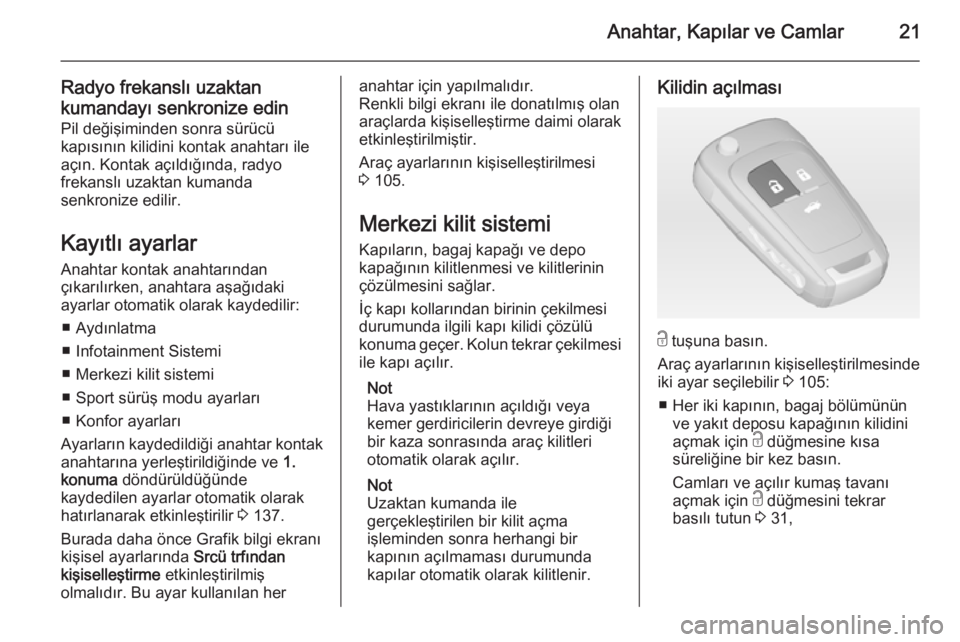

Anahtar, Kapılar ve Camlar21
Radyo frekanslı uzaktan
kumandayı senkronize edin Pil değişiminden sonra sürücü
kapısının kilidini kontak anahtarı ile
açın. Kontak açıldığında, radyo
frekanslı uzaktan kumanda
senkronize edilir.
Kayıtlı ayarlar Anahtar kontak anahtarından
çıkarılırken, anahtara aşağıdaki
ayarlar otomatik olarak kaydedilir:
■ Aydınlatma
■ Infotainment Sistemi
■ Merkezi kilit sistemi
■ Sport sürüş modu ayarları
■ Konfor ayarları
Ayarların kaydedildiği anahtar kontak anahtarına yerleştirildiğinde ve 1.
konuma döndürüldüğünde
kaydedilen ayarlar otomatik olarak
hatırlanarak etkinleştirilir 3 137.
Burada daha önce Grafik bilgi ekranı
kişisel ayarlarında Srcü trfından
kişiselleştirme etkinleştirilmiş
olmalıdır. Bu ayar kullanılan heranahtar için yapılmalıdır.
Renkli bilgi ekranı ile donatılmış olan
araçlarda kişiselleştirme daimi olarak etkinleştirilmiştir.
Araç ayarlarının kişiselleştirilmesi 3 105.
Merkezi kilit sistemi
Kapıların, bagaj kapağı ve depo
kapağının kilitlenmesi ve kilitlerinin
çözülmesini sağlar.
İç kapı kollarından birinin çekilmesi
durumunda ilgili kapı kilidi çözülü
konuma geçer. Kolun tekrar çekilmesi ile kapı açılır.
Not
Hava yastıklarının açıldığı veya
kemer gerdiricilerin devreye girdiği
bir kaza sonrasında araç kilitleri
otomatik olarak açılır.
Not
Uzaktan kumanda ile
gerçekleştirilen bir kilit açma
işleminden sonra herhangi bir
kapının açılmaması durumunda
kapılar otomatik olarak kilitlenir.Kilidin açılması
c tuşuna basın.
Araç ayarlarının kişiselleştirilmesinde iki ayar seçilebilir 3 105:
■ Her iki kapının, bagaj bölümünün ve yakıt deposu kapağının kilidini
açmak için c düğmesine kısa
süreliğine bir kez basın.
Camları ve açılır kumaş tavanı açmak için c düğmesini tekrar
basılı tutun 3 31,
Page 24 of 253

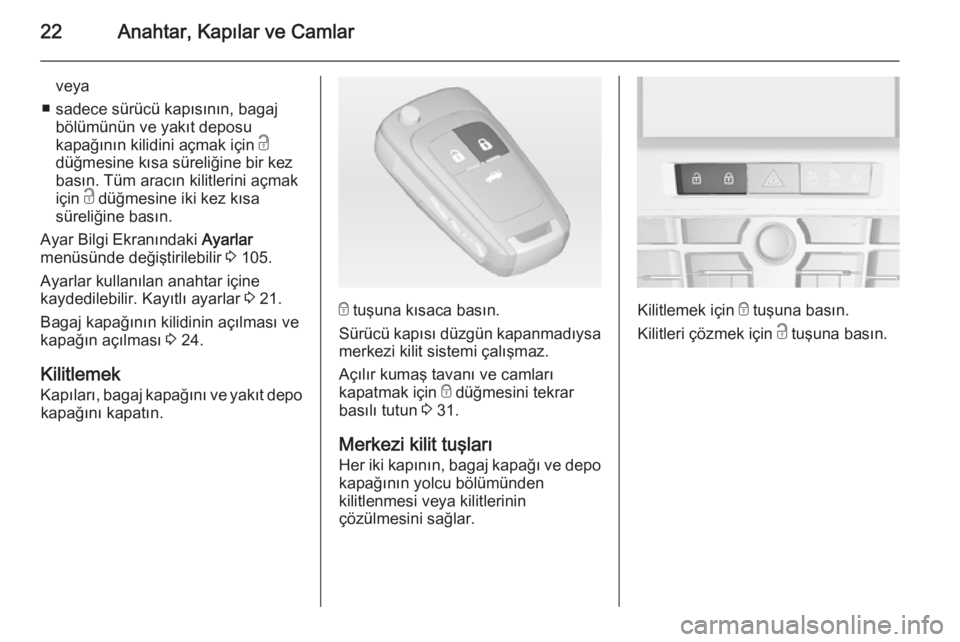

22Anahtar, Kapılar ve Camlar
veya
■ sadece sürücü kapısının, bagaj bölümünün ve yakıt deposu
kapağının kilidini açmak için c
düğmesine kısa süreliğine bir kez
basın. Tüm aracın kilitlerini açmak
için c düğmesine iki kez kısa
süreliğine basın.
Ayar Bilgi Ekranındaki Ayarlar
menüsünde değiştirilebilir 3 105.
Ayarlar kullanılan anahtar içine
kaydedilebilir. Kayıtlı ayarlar 3 21.
Bagaj kapağının kilidinin açılması ve
kapağın açılması 3 24.
Kilitlemek
Kapıları, bagaj kapağını ve yakıt depo kapağını kapatın.
e tuşuna kısaca basın.
Sürücü kapısı düzgün kapanmadıysa
merkezi kilit sistemi çalışmaz.
Açılır kumaş tavanı ve camları
kapatmak için e düğmesini tekrar
basılı tutun 3 31.
Merkezi kilit tuşları
Her iki kapının, bagaj kapağı ve depo kapağının yolcu bölümünden
kilitlenmesi veya kilitlerinin
çözülmesini sağlar.Kilitlemek için e tuşuna basın.
Kilitleri çözmek için c tuşuna basın.
Page 25 of 253

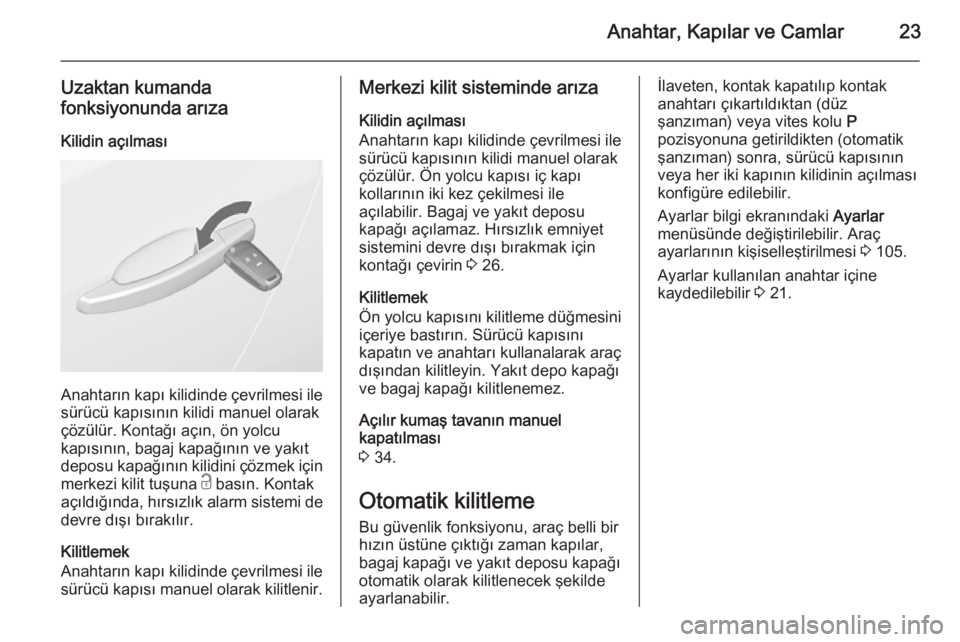

Anahtar, Kapılar ve Camlar23
Uzaktan kumanda
fonksiyonunda arıza
Kilidin açılması
Anahtarın kapı kilidinde çevrilmesi ilesürücü kapısının kilidi manuel olarak
çözülür. Kontağı açın, ön yolcu
kapısının, bagaj kapağının ve yakıt
deposu kapağının kilidini çözmek için
merkezi kilit tuşuna c basın. Kontak
açıldığında, hırsızlık alarm sistemi de devre dışı bırakılır.
Kilitlemek
Anahtarın kapı kilidinde çevrilmesi ile sürücü kapısı manuel olarak kilitlenir.
Merkezi kilit sisteminde arıza
Kilidin açılması
Anahtarın kapı kilidinde çevrilmesi ile
sürücü kapısının kilidi manuel olarak
çözülür. Ön yolcu kapısı iç kapı
kollarının iki kez çekilmesi ile
açılabilir. Bagaj ve yakıt deposu
kapağı açılamaz. Hırsızlık emniyet
sistemini devre dışı bırakmak için
kontağı çevirin 3 26.
Kilitlemek
Ön yolcu kapısını kilitleme düğmesini içeriye bastırın. Sürücü kapısını
kapatın ve anahtarı kullanalarak araç
dışından kilitleyin. Yakıt depo kapağı
ve bagaj kapağı kilitlenemez.
Açılır kumaş tavanın manuel
kapatılması
3 34.
Otomatik kilitleme Bu güvenlik fonksiyonu, araç belli bir
hızın üstüne çıktığı zaman kapılar, bagaj kapağı ve yakıt deposu kapağı
otomatik olarak kilitlenecek şekilde
ayarlanabilir.İlaveten, kontak kapatılıp kontak anahtarı çıkartıldıktan (düz
şanzıman) veya vites kolu P
pozisyonuna getirildikten (otomatik
şanzıman) sonra, sürücü kapısının
veya her iki kapının kilidinin açılması
konfigüre edilebilir.
Ayarlar bilgi ekranındaki Ayarlar
menüsünde değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 105.
Ayarlar kullanılan anahtar içine
kaydedilebilir 3 21.
Page 26 of 253

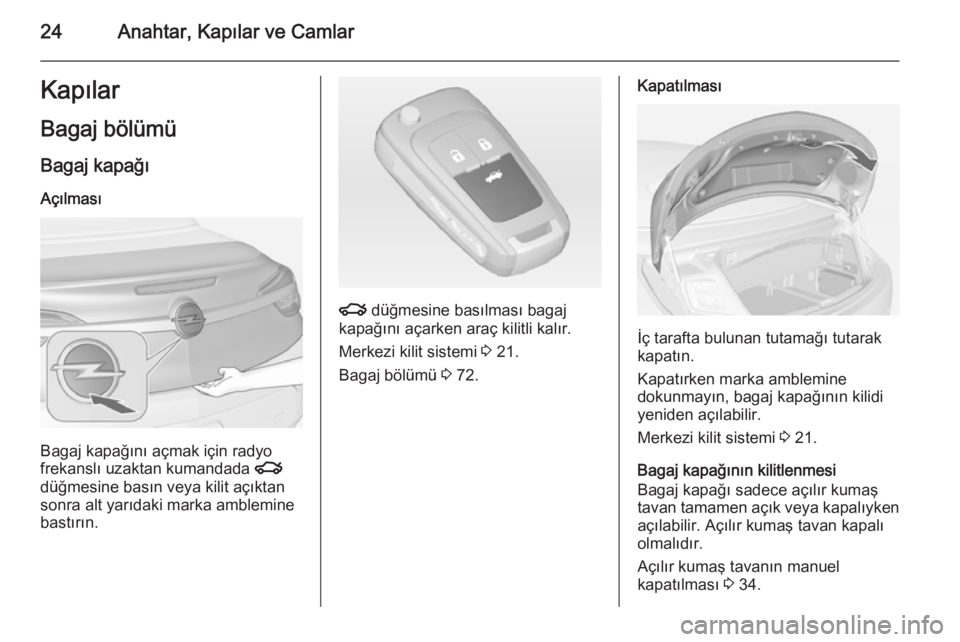

24Anahtar, Kapılar ve CamlarKapılarBagaj bölümü Bagaj kapağı
Açılması
Bagaj kapağını açmak için radyo
frekanslı uzaktan kumandada x
düğmesine basın veya kilit açıktan sonra alt yarıdaki marka ambleminebastırın.
x düğmesine basılması bagaj
kapağını açarken araç kilitli kalır.
Merkezi kilit sistemi 3 21.
Bagaj bölümü 3 72.
Kapatılması
İç tarafta bulunan tutamağı tutarak
kapatın.
Kapatırken marka amblemine
dokunmayın, bagaj kapağının kilidi
yeniden açılabilir.
Merkezi kilit sistemi 3 21.
Bagaj kapağının kilitlenmesi
Bagaj kapağı sadece açılır kumaş
tavan tamamen açık veya kapalıyken
açılabilir. Açılır kumaş tavan kapalı
olmalıdır.
Açılır kumaş tavanın manuel
kapatılması 3 34.
Page 27 of 253

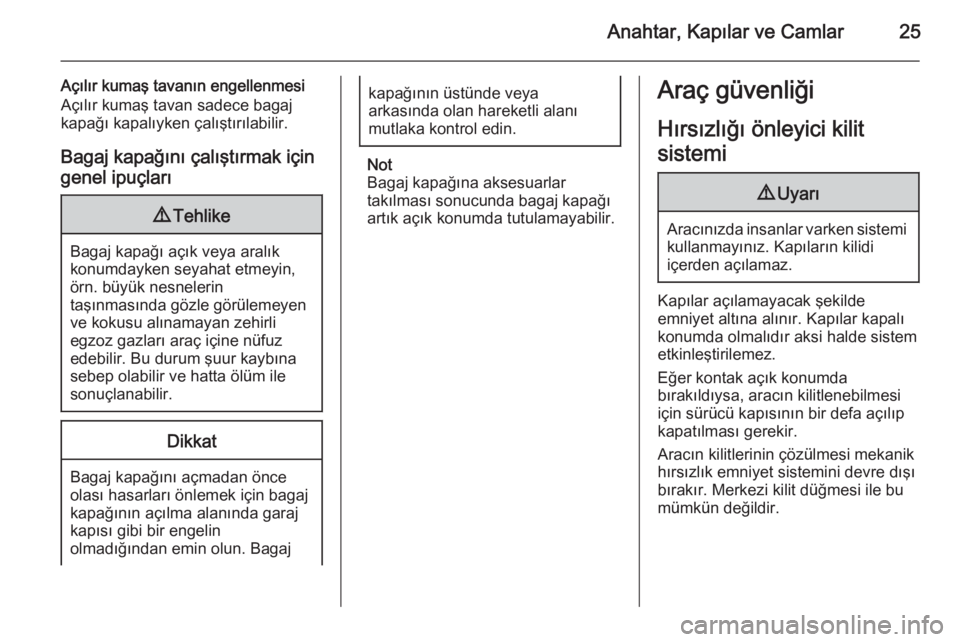

Anahtar, Kapılar ve Camlar25
Açılır kumaş tavanın engellenmesi
Açılır kumaş tavan sadece bagaj
kapağı kapalıyken çalıştırılabilir.
Bagaj kapağını çalıştırmak içingenel ipuçları9 Tehlike
Bagaj kapağı açık veya aralık
konumdayken seyahat etmeyin,
örn. büyük nesnelerin
taşınmasında gözle görülemeyen
ve kokusu alınamayan zehirli
egzoz gazları araç içine nüfuz
edebilir. Bu durum şuur kaybına sebep olabilir ve hatta ölüm ile
sonuçlanabilir.
Dikkat
Bagaj kapağını açmadan önce
olası hasarları önlemek için bagaj
kapağının açılma alanında garaj
kapısı gibi bir engelin
olmadığından emin olun. Bagaj
kapağının üstünde veya
arkasında olan hareketli alanı
mutlaka kontrol edin.
Not
Bagaj kapağına aksesuarlar
takılması sonucunda bagaj kapağı
artık açık konumda tutulamayabilir.
Araç güvenliği
Hırsızlığı önleyici kilit
sistemi9 Uyarı
Aracınızda insanlar varken sistemi
kullanmayınız. Kapıların kilidi
içerden açılamaz.
Kapılar açılamayacak şekilde
emniyet altına alınır. Kapılar kapalı
konumda olmalıdır aksi halde sistem
etkinleştirilemez.
Eğer kontak açık konumda
bırakıldıysa, aracın kilitlenebilmesi
için sürücü kapısının bir defa açılıp
kapatılması gerekir.
Aracın kilitlerinin çözülmesi mekanik
hırsızlık emniyet sistemini devre dışı
bırakır. Merkezi kilit düğmesi ile bu
mümkün değildir.
Page 28 of 253
26Anahtar, Kapılar ve Camlar
Etkinleştirilmesi
Radyo frekanslı uzaktan kumandanıne tuşuna 15 saniye içinde iki kez kısa
süreliğine basın. Uzun basma, açılır
kumaş tavan kapanmasını
etkinleştirecektir.
Hırsızlık alarm sistemi
Hırsızlık alarm sistemi, mekanik
hırsızlık emniyet sistemi ile birlikte
işlevini yerine getirir.
Aşağıdaki üniteleri denetler: ■ Kapılar, bagaj kapağı, kaput
■ Yolcu bölmesi ve bagaj bölümü
■ Aracın eğimi, örn. araç kaldırılırken
■ Ateşleme
Etkinleştirilmesi ■ Araç kilitlendikten sonra 30 saniye içinde otomatik olarak etkinleşir
(sistemin başlatılması)
■ Radyo frekanslı uzaktan kumandadaki e düğmesine iki kez
kısa süreliğine doğrudan basarak.
Uzun basma, açılır kumaş tavan
kapanmasını etkinleştirecektir.
Not
Yolcu bölümü içindeki değişiklikler, örn. koltuk kılıflarının kullanılması
veya camların açık konumda olması,
araç içi denetleme fonksiyonunu
olumsuz etkileyebilir.Araç iç bölümünü ve eğimini
denetlemeksizin çalıştırma
Araç içinde hayvan kalacağı zaman
yüksek seviyedeki ultrasonik sinyaller ve araçtaki muhtemel hareketler
alarmı tetikleyeceğinden dolayı araç
iç bölümünü ve eğimini denetleme
özelliği kapatılmalıdır. Ayrıca, araç
gemi veya tren ile taşındığında da bu
özellik kapatılmalıdır.
1. Bagaj kapağını, motor kaputunu ve açılır kumaş tavanı kapatın.
2. o tuşuna basın. Tuş üzerindeki
o LED ışığı maksimum
10 dakika yanar.
Page 29 of 253
Anahtar, Kapılar ve Camlar27
3. Kapıları kapatın.
4. Hırsızlık alarm sisteminin etkinleştirin.
Yanlış alarmları önlemek için açılır
kumaş tavan açıksa yolcu bölmesi
izleme devreden çıkarılır. o
düğmesindeki LED yanmayacaktır.
Sadece camlar açıksa yolcu bölmesi
izleme kısıtlı şekilde çalışır ve o
düğmesindeki LED yanar.
Sürücü Bilgi Sisteminde durum
mesajı görüntülenir.
LED ışığıHırsızlık alarm sisteminin LED ışığı
gösterge paneli üzerindeki sensörün
içine entegre edilmiştir.
Alarm sistemini etkinleştirme
sürecinde ilgili tuşa basıldıktan sonra
ilk 30 saniye içindeki durum:LED ışığı
yandığında=sistem kendini
denetler, devreye
girmek için gerekli
bekleme süresi
işler.LED hızlı
yanıp
söndüğünde=kapılar, bagaj
kapağı, açılır
kumaş tavan veya
kaput tamamen
kapalı değil veya
sistem arızası.
Sistem devreye girdikten sonraki durum:
LED yavaşça
yanıp
söndüğünde=sistem devreye
girmiştir.
Eğer bir sistem hatası ortaya çıkarsa,
yardım için servise başvurun.
Devre dışı bırakılması
c düğmesine basarak aracın kilidinin
açılması, hırsızlık alarm sistemini
devre dışı bırakır. Uzun basma, açılır
kumaş tavan açılmasını
etkinleştirecektir.
AlarmAlarm devreye girdiğinde alarm sesi,ayrı bir güç kaynağına sahip hoparlör
tarafından yayılır ve eşzamanlı olarak
dörtlü ikaz flaşörü yanıp söner.
Alarmın sayısı ve süresi ilgili kanun ve yönetmeliklere göre ayarlanmıştır.
Radyo frekanslı uzaktan
kumandadaki herhangi bir tuşa
basarak veya kontağı açarak alarm
sesini kesebilirsiniz.
Hırsızlık alarm sistemi ancak c
tuşuna basılarak veya kontak açılarak
devre dışı bırakılabilir.
Tetiklenen bir alarm, sürücü
tarafından kesilmedi ise, dörtlü
flaşörlerle gösterilir. Araç radyo
frekanslı uzaktan kumanda ile açıldığı gelecek sefer, üç defa hızlı hızlı yanıp
sönerler. Ayrıca, kontak açıldıktan
Page 30 of 253
28Anahtar, Kapılar ve Camlar
sonra Sürücü Bilgi Sisteminde (Driver
Information Center) bir uyarı mesajı
görüntülenir.
Araç mesajları 3 103.
Elektronik şifreli devre
kesici (Immobilizer)
Bu sistem kontak anahtarına entegre
edilmiştir ve aracın kullanılmakta olan anahtarla çalıştırılmasının uygun olup
olmadığını kontrol eder.
Anahtar kontaktan çıkarılır çıkarılmaz elektronik şifreli devre kesici
(immobilizer) etkinleşir.
Kontrol lambasının d kontak açık
konumdayken yanması sistemde bir
hata olduğuna işaret eder, motor
çalıştırılamaz. Kontağı kapatın ve
çalıştırmayı tekrar deneyin.
Kontrol lambası yanıp sönmeye
devam ederse, ikinci anahtarı
kullanarak motoru tekrar çalıştırmayı
deneyin ve vakit geçirmeden bir
servise başvurun.Not
Elektronik şifreli devre kesici kapıları kilitlemez. Aracı terk ederken daimakilitlemeniz ve hırsızlık emniyet
sistemini çalıştırmanız gerekir 3 21,
3 26.
Kontrol lambası d 3 95.Yan aynalar
Dış bükey aynalarKonveks yan aynada kör noktaları
azaltan bir yuvarlak alan mevcuttur.
Aynanın bombeli yapısından dolayı
nesneler aynada daha küçük görülür
ve arkada bulunan aracın mesafesini
doğru tahmin etme olanağı sınırlanır.
Elektrik kumandalı yan
aynalar
