OPEL CASCADA 2014 Uživatelská příručka (in Czech)

Přístroje a ovládací prvky89Výstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.
Palivoměr
Zobrazuje hladinu paliva v nádrži.
Pokud je hladina v nádrži nízká, svítí
kontrolka i. Pokud kontrolka bliká,
okamžitě doplňte palivo.
Nikdy nesmíte nádrž zcela
vyprázdnit.
Jelikož v nádrži zůstalo nějaké palivo,
může být doplněné množství méně
než specifikovaný objem nádrže.
Ukazatel teploty chladicí
kapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
levá zóna=motor ještě nedosáhl
provozní teplotystřední
zóna=normální provozní
teplotapravá
zóna=teplota je příliš vysokáVýstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Servisní displej
Systém sledování životnosti
motorového oleje Vám dá vědět, kdy
vyměnit motorový olej a filtr.
V závislosti na jízdních vlastnostech se indikovaný interval výměny
motorového oleje a filtru může
značně měnit.

90Přístroje a ovládací prvky
Zbývající životnost oleje se zobrazí
v položce Nabídka Informace
o vozidle .
Nabídku a funkci lze vybrat pomocí
tlačítek na páčce ukazatele směru.

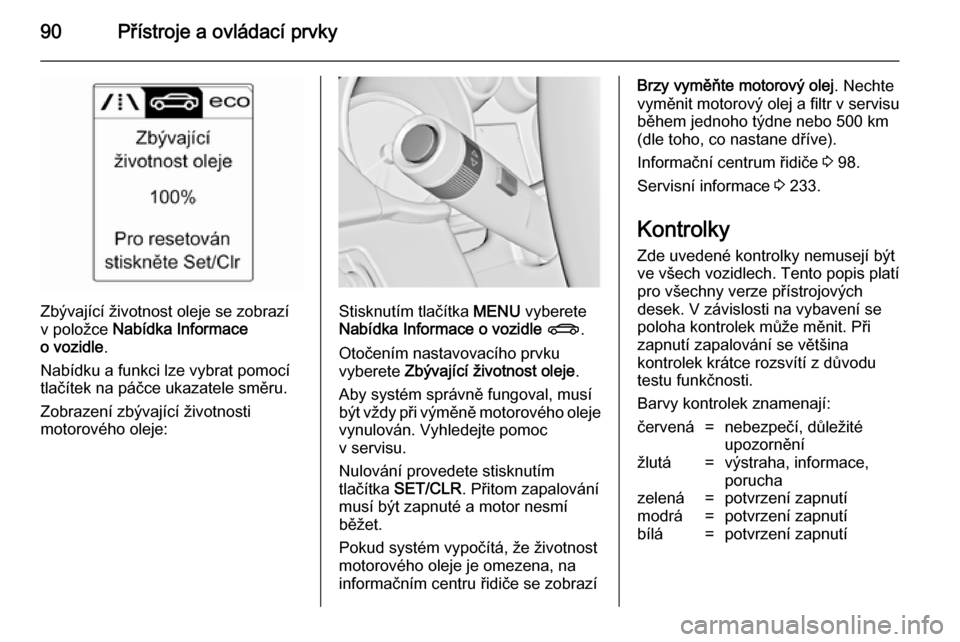

Zobrazení zbývající životnosti
motorového oleje:Stisknutím tlačítka MENU vyberete
Nabídka Informace o vozidle X .
Otočením nastavovacího prvku
vyberete Zbývající životnost oleje .
Aby systém správně fungoval, musí
být vždy při výměně motorového oleje vynulován. Vyhledejte pomoc
v servisu.
Nulování provedete stisknutím
tlačítka SET/CLR . Přitom zapalování
musí být zapnuté a motor nesmí
běžet.
Pokud systém vypočítá, že životnost
motorového oleje je omezena, na
informačním centru řidiče se zobrazí
Brzy vyměňte motorový olej . Nechte
vyměnit motorový olej a filtr v servisu během jednoho týdne nebo 500 km
(dle toho, co nastane dříve).
Informační centrum řidiče 3 98.
Servisní informace 3 233.
Kontrolky Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na vybavení se
poloha kontrolek může měnit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená=nebezpečí, důležité
upozorněnížlutá=výstraha, informace,
poruchazelená=potvrzení zapnutímodrá=potvrzení zapnutíbílá=potvrzení zapnutí

Přístroje a ovládací prvky91

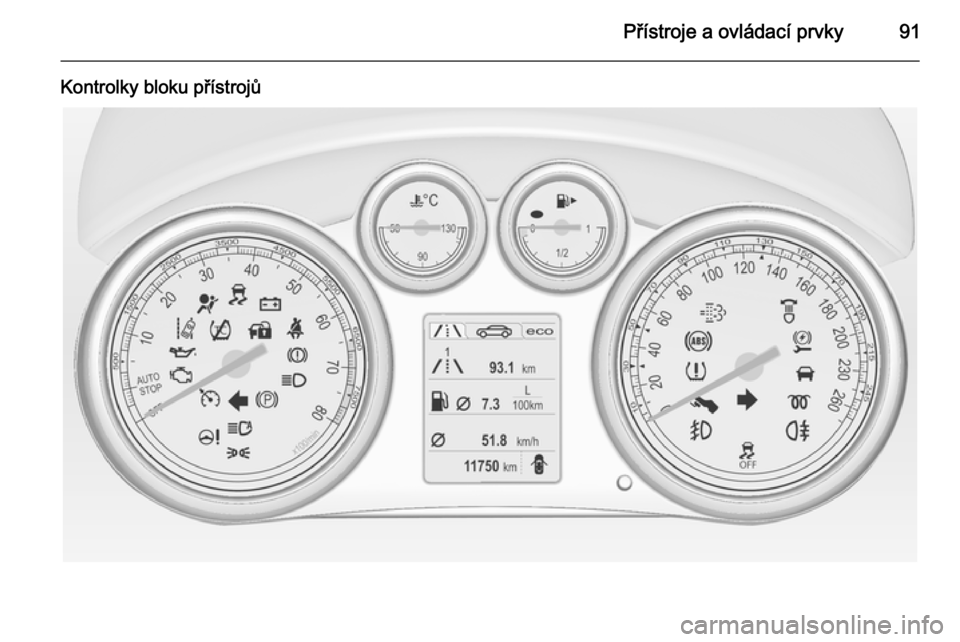

Kontrolky bloku přístrojů

92Přístroje a ovládací prvky

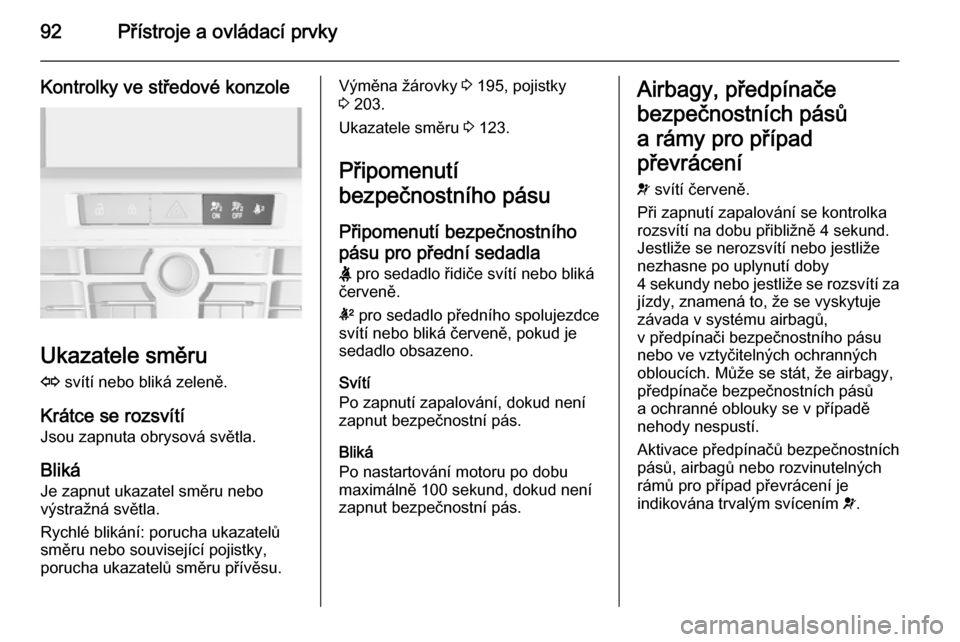

Kontrolky ve středové konzole
Ukazatele směruO svítí nebo bliká zeleně.
Krátce se rozsvítí Jsou zapnuta obrysová světla.
Bliká Je zapnut ukazatel směru nebo
výstražná světla.
Rychlé blikání: porucha ukazatelů
směru nebo související pojistky,
porucha ukazatelů směru přívěsu.
Výměna žárovky 3 195, pojistky
3 203.
Ukazatele směru 3 123.
Připomenutí
bezpečnostního pásu
Připomenutí bezpečnostního
pásu pro přední sedadla X pro sedadlo řidiče svítí nebo bliká
červeně.
k pro sedadlo předního spolujezdce
svítí nebo bliká červeně, pokud je
sedadlo obsazeno.
Svítí
Po zapnutí zapalování, dokud není
zapnut bezpečnostní pás.
Bliká
Po nastartování motoru po dobu maximálně 100 sekund, dokud není
zapnut bezpečnostní pás.Airbagy, předpínače
bezpečnostních pásů
a rámy pro případ
převrácení
v svítí červeně.
Při zapnutí zapalování se kontrolka
rozsvítí na dobu přibližně 4 sekund.
Jestliže se nerozsvítí nebo jestliže
nezhasne po uplynutí doby
4 sekundy nebo jestliže se rozsvítí za
jízdy, znamená to, že se vyskytuje
závada v systému airbagů,
v předpínači bezpečnostního pásu
nebo ve vztyčitelných ochranných
obloucích. Může se stát, že airbagy,
předpínače bezpečnostních pásů
a ochranné oblouky se v případě
nehody nespustí.
Aktivace předpínačů bezpečnostních
pásů, airbagů nebo rozvinutelných
rámů pro případ převrácení je
indikována trvalým svícením v.

Přístroje a ovládací prvky939Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Systém airbagů, předpínače
bezpečnostních pásů 3 59, 3 56.
Systém k ochraně při převrácení
vozidla 3 45.
Vypnutí airbagu
V svítí žlutě.
Rozsvítí se na cca. 60 sekund po
zapnutí zapalování. Airbag předního spolujezdce je zapnutý.
* svítí žlutě.
Airbag předního spolujezdce je
vypnutý 3 64.
9 Nebezpečí
Nebezpečí smrtelného zranění
dítěte používajícího dětský
zádržný systém zároveň se
zapnutým airbagem předního
spolujezdce.
Nebezpečí smrtelného zranění
dospělé osoby při vypnutém
airbagu předního spolujezdce.
Systém nabíjení
p svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor. Nedobíjí se
akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné
funkce
Z svítí nebo bliká žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin. Neprodleně vyhledejte
pomoc v servisu.
Pokud bliká za chodu motoru Závada, která může vést k poškození katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Neprodleně
vyhledejte pomoc v servisu.
Systém brzd a spojky Hladina brzdové a spojkové
kapaliny
R svítí červeně.
Hladina brzdové a spojkové kapaliny
je příliš nízká 3 192.9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Svítí po zapnutí zapalování pokud je
zabrzděná ruční brzda 3 152.

94Přístroje a ovládací prvky
Sešlápněte pedál- svítí nebo bliká žlutě.
Aby bylo možné nastartovat motor, musí být spojkový pedál sešlápnutý.
Systém Stop-start 3 142.
Svítí
Pro uvolnění elektrické parkovací
brzdy se musí se sešlápnout brzdový
pedál 3 152.
Bliká
Aby bylo možné nastartovat motor,
musí být spojkový pedál sešlápnutý
3 141.
Elektrická parkovací brzda m svítí nebo bliká červeně.
Svítí Elektrická parkovací brzda je
zabrzděna 3 152.Bliká
Elektrická parkovací brzda není zcela
zabrzděna nebo odbrzděna. Zapněte zapalování, sešlápněte brzdový
pedál a pokuste se znovu nastavit
systém, nejdříve odbrzděním a poté
zabrzděním elektrické parkovací brzdy. Pokud m stále bliká, nejezděte
s vozidlem a vyhledejte pomoc
v servisu.
Porucha elektrické
parkovací brzdy
j svítí nebo bliká žlutě.
Svítí
Elektrická parkovací brzda pracuje se sníženou účinností 3 152.
Bliká Elektrická parkovací brzda je
v servisním režimu. Zastavte vozidlo
a pro opětovné nastavení zabrzděte
a odbrzděte elektrickou parkovací
brzdu.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Protiblokovací systém brzd
(ABS)
u svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování. Systém je
provozuschopný, pokud kontrolka
zhasne.
Jestliže tato kontrolka po několika
sekundách nezhasne, nebo jestliže se rozsvítí během jízdy, došlo
k poruše v systému ABS. Brzdová
soustava vozidla je i nadále funkční, ale bez možnosti regulace systémem ABS.
Protiblokovací systém brzd 3 151.

Přístroje a ovládací prvky95Řazení směrem nahoru[ je uveden jako symbol nebo se
otevře jako celá stránka
v informačním centru řidiče v případě,
že kvůli úspoře paliva je doporučeno
přeřazení nahoru.
EcoFlex jízdní asistent 3 98.
Posilovač řízení c svítí žlutě.
Svítí, když je posilovač řízení
omezen
Posilovač řízení je omezen kvůli
přehřátí systému. Kontrolka zhasne,
jakmile se systém ochladí.
Systém Stop-start 3 142.
Svítí, když je posilovač řízení
zablokován
Porucha v systému posilovače řízení.
Obraťte se na servis.Varování o opuštění
jízdního pruhu
) svítí zeleně nebo bliká žlutě.
Svítí zeleně
Systém je zapnutý a připravený
k činnosti.
Bliká žlutě Systém zaznamenal nechtěnou
změnu jízdního pruhu.
Elektronická stabilizace
vozidla vypnuta n svítí žlutě.
Systém je vypnutý.
Elektronické řízení stability
a systém kontroly prokluzu
b svítí nebo bliká žlutě.Bliká
Systém je aktivně zapojený. Může být
snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno.
Svítí V systému nastala porucha.
V informačním centru řidiče se
zobrazí výstražná zpráva. Můžete pokračovat v jízdě. Systém není
funkční. Nicméně jízdní stabilita
může být zhoršena v závislosti na
stavu povrchu vozovky.
Nechte příčinu poruchy odstranit
v servisu.
Elektronické řízení stability 3 154,
systém kontroly trakce 3 153.
Vypnutí systému kontroly
trakcí
k svítí žlutě.
Systém je vypnutý.
Žhavení
! svítí žlutě.

96Přístroje a ovládací prvky
Žhavení je zapnuto. Aktivuje se
pouze při nízké venkovní teplotě.
Filtr pevných částic
% svítí nebo bliká žlutě.
Svítí, když je nutné vyčistit filtr
pevných částic.
Pokračujte v jízdě, dokud %
nezhasne. Pokud je to možné,
nedovolte, aby otáčky motoru klesly
pod 2 000 ot/min.
Svítí Filtr pevných částic je zaplněn. Co
možná nejdříve zahajte postup
čištění.
Bliká Je dosažena maximální úroveň
zaplnění filtru. Ihned zahajte postup
čištění, aby jste se vyhnuli poškození
motoru.
Filtr pevných částic 3 145, systém
Stop-start 3 142.Systém sledování tlaku
vzduchu v pneumatikách
w svítí nebo bliká žlutě.
Svítí
Ztráta tlaku vzduchu v pneumatikách.
Okamžitě zastavte a zkontrolujte tlak
vzduchu v pneumatice.
Bliká Porucha v systému nebo je
namontovaná pneumatika bez
snímače tlaku (např. rezervní kolo).
Po uplynutí 60 - 90 sekund kontrolka
nepřetržitě svítí. Obraťte se na servis.
Systém sledování tlaku vzduchu
v pneumatikách 3 212.
Tlak motorového oleje
I svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.Pokud se rozsvítí za chodu
motoruVýstraha
Může dojít k přerušení mazánímotoru. Může dojít k poškození
motoru a/nebo zablokování
poháněných kol.
1. Sešlápněte pedál spojky.
2. Zvolte neutrál, nastavte páku voliče do polohy N.
3. Co nejdříve bezpečně opusťte proud vozidel, abyste nebránili
jejich pohybu.
4. Vypněte zapalování.

Přístroje a ovládací prvky979Varování
Pokud motor neběží, budete
muset při brzdění a řízení vyvinout mnohem větší sílu. Během režimuAutostop je posilovač brzd stále
funkční.
Nevytahujte klíč, dokud vůz stojí.
Jinak by mohlo neočekávaně dojít k uzamknutí volantu.
Zkontrolujte hladinu motorového
oleje před tím, než vyhledáte pomoc
v servisu 3 189.
Nízká hladina paliva
i svítí nebo bliká žlutě.
Svítí
Hladina v palivové nádrži je příliš
nízko.
Bliká Spotřebované palivo. Okamžitě
palivo doplňte. Nikdy nesmíte nádrž
zcela vyprázdnit.
Katalyzátor 3 146.
Odvzdušnění palivové soustavy
vznětového motoru 3 194.
Imobilizér d bliká žlutě.
Porucha v systému imobilizéru. Motor
nemůžete nastartovat.
Vnější osvětlení
8 svítí zeleně.
Je rozsvícené vnější osvětlení vozidla 3 115.
Dálková světla
C svítí modře.
Rozsvítí se, když jsou zapnuta
dálková světla nebo při použití
světelné houkačky 3 116 nebo když
jsou zapnuta dálková světla společně s asistentem dálkových světel nebo
inteligentním nastavením dosahu
světel 3 119.
Asistent dálkových světel l svítí zeleně.Je aktivován asistent dálkových
světel nebo inteligentní nastavení
dosahu světel 3 117, 3 119.
Adaptivní přední osvětlení f svítí nebo bliká žlutě.
Svítí
Porucha v systému.
Vyhledejte pomoc v servisu.
BlikáSystém se přepnul na souměrná
potkávací světla.
Kontrolka f bliká přibližně 4 sekundy
po zapnutí zapalování, čímž
upozorňuje, že došlo k zapnutí
systému 3 118.
Automatické ovládání světel 3 116.
Světlo do mlhy > svítí zeleně.
Jsou rozsvícená přední mlhová světla
3 123.

98Přístroje a ovládací prvkyZadní světlo do mlhy
r svítí žlutě.
Je zapnuto zadní světlo do mlhy
3 124.
Tempomat
m svítí bíle nebo zeleně.
Svítí bíle
Systém je zapnutý.
Svítí zeleně
Tempomat je vždy aktivní.
Tempomat 3 157.
Detekováno vozidlo
vpředu
A svítí zeleně.
Je detekováno vozidlo vpředu ve
stejném jízdním pruhu.
Výstraha před kolizí vpředu 3 160.Otevřené dveře
h je uveden jako symbol
v informačním centru řidiče v případě,
že jsou otevřeny některé dveře nebo
víko zavazadlového prostoru.Informační displeje
Informační centrum řidičeInformační centrum řidiče (DIC) je
umístěno v sestavě sdružených
přístrojů mezi rychloměrem
a otáčkoměrem.
Na displeji lze vyznačit následující hlavní nabídky, jež lze vybrat
stisknutím tlačítka MENU na páčce
směrových světel. Symboly v nabídce
se zobrazují v horním řádku displeje:
