Page 41 of 257
Klíče, dveře a okna39
■ Aktivace stahovací střechy tehdy,když se vozidlo nachází na
nerovném povrchu, může mít za
následek poruchy a poškození.
■ Péče o vozidlo 3 229.
Manuální zavření v případě
poruchy systému
V případě poruchy
elektrohydraulického ovládání lze stahovací střechu zavřít manuálně.
Rozezní se výstražná zvuková
signalizace a v informačním centru
řidiče se zobrazí příslušná zpráva.
Výstraha
Důrazně doporučujeme provádět
manuální zavírání stahovací
střechy ve dvou osobách.
Ruční ovládání stahovací střechy je povoleno pouze pro zavírání.
Před zahájením ovládání si
kompletně prostudujte následující
popis.
Manuální zavírání neprovádějte,
pokud se vozidlo nachází na
svahu nebo v náklonu.
Před zahájením zavírání
demontujte velký spojler.
Po zavření nechte stahovací
střechu opravit v servisu.
Připravte si následující nástroje, jež
jsou pro manuální ovládání nezbytné:
■ Imbusový klíč se šestihranem 4 mm na dlouhé straně a se
šestihranem 6 mm na straně krátké – nachází se v odkládací schránce
v palubní desce,
■ dva provazy, jež se nacházejí v odkládací schránce v palubnídesce,
■ šroubovák, který se nachází ve schránce s nářadím
v zavazadlovém prostoru 3 209.
1. Vypněte zapalování.
2. Otevřete víko zavazadlového prostoru a ze schránky s nářadím
vyjměte šroubovák.
Page 42 of 257
40Klíče, dveře a okna
3. Na vnitřní straně horního okrajevíka zavazadlového prostoru je
páčka pro odjištění víka stahovací střechy. Nahmatejte tuto páčku
a otočte ji směrem dolů, čímž
odjistíte západku.
Poznámky
Počínaje následujícím krokem nelze otevřít víko zavazadlového prostoru.
Ze schránky s nářadím vyjměte
šroubovák pro další operaci. Je
možné, že zavazadlový prostor
nebude možné otevřít, dokud
vozidlo nebude přistaveno do
servisu. Proto ze zavazadlového
prostoru vyjměte všechny potřebné
předměty.
4. Uzavřete víko zavazadlového prostoru.
5. Na obou stranách současnězvedněte víko stahovací střechy
vzhůru, přibližně do zpola
zvednuté polohy.
6. Zasuňte inbusový klíč 4 mm do vyznačeného místa na jednotce
pohonu klapek. Tímto inbusovým klíčem otočte po směru
hodinových ručiček v celém
rozsahu až k dorazu, aby se boční klapky otočily dovnitř.
7. Víko stahovací střechy otevřete do jeho koncové polohy.
Page 43 of 257
Klíče, dveře a okna41

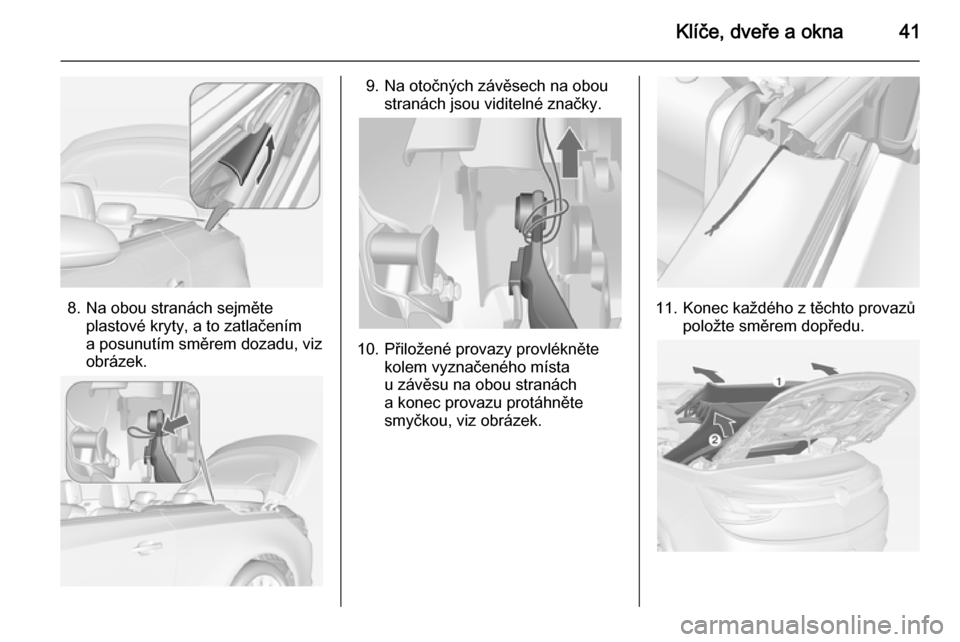

8. Na obou stranách sejměteplastové kryty, a to zatlačením
a posunutím směrem dozadu, viz
obrázek.
9. Na otočných závěsech na obou stranách jsou viditelné značky.
10. Přiložené provazy provlékněte kolem vyznačeného místa
u závěsu na obou stranách
a konec provazu protáhněte
smyčkou, viz obrázek.
11. Konec každého z těchto provazů položte směrem dopředu.
Page 44 of 257
42Klíče, dveře a okna

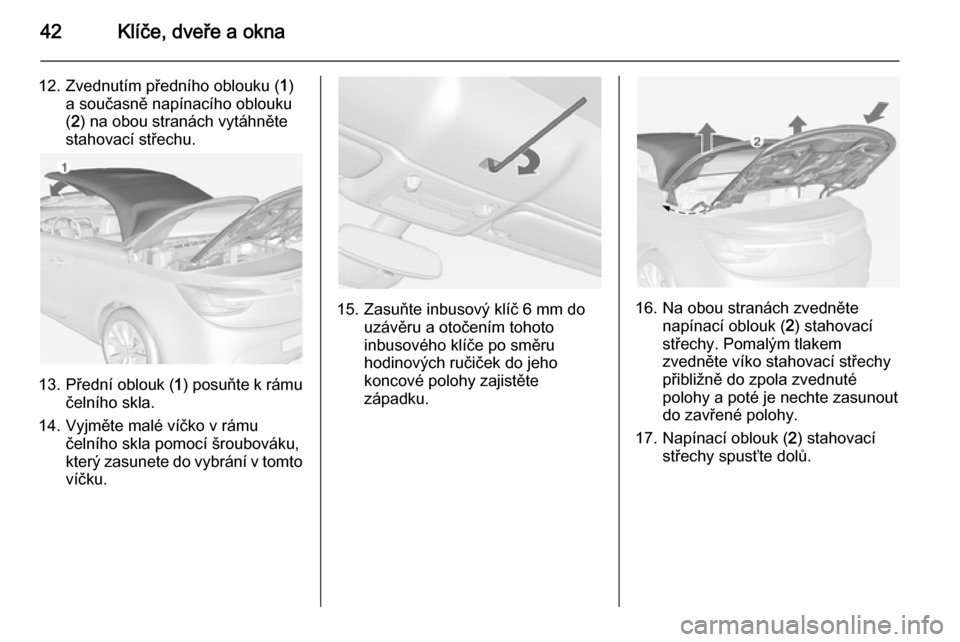

12. Zvednutím předního oblouku (1)
a současně napínacího oblouku ( 2 ) na obou stranách vytáhněte
stahovací střechu.
13. Přední oblouk ( 1) posuňte k rámu
čelního skla.
14. Vyjměte malé víčko v rámu čelního skla pomocí šroubováku,
který zasunete do vybrání v tomto
víčku.
15. Zasuňte inbusový klíč 6 mm do uzávěru a otočením tohoto
inbusového klíče po směru
hodinových ručiček do jeho
koncové polohy zajistěte
západku.16. Na obou stranách zvedněte napínací oblouk ( 2) stahovací
střechy. Pomalým tlakem
zvedněte víko stahovací střechy
přibližně do zpola zvednuté
polohy a poté je nechte zasunout
do zavřené polohy.
17. Napínací oblouk ( 2) stahovací
střechy spusťte dolů.
Page 45 of 257
Klíče, dveře a okna43
Poznámky
V této poloze lze s vozidlem dojet do servisu a stahovací střechu nechat
opravit. Stahovací střecha není
zcela vodotěsná a není zajištěna v zadní části.
K úplnému zajištění stahovací
střechy proveďte následující krok.

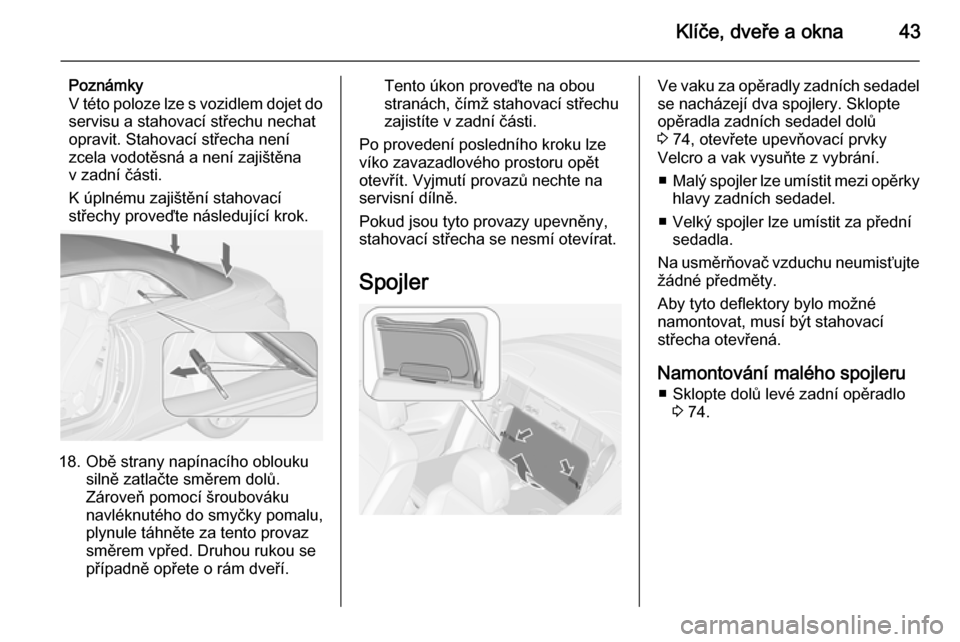

18. Obě strany napínacího oblouku silně zatlačte směrem dolů.Zároveň pomocí šroubováku
navléknutého do smyčky pomalu,
plynule táhněte za tento provaz
směrem vpřed. Druhou rukou se
případně opřete o rám dveří.
Tento úkon proveďte na obou
stranách, čímž stahovací střechu
zajistíte v zadní části.
Po provedení posledního kroku lze
víko zavazadlového prostoru opět
otevřít. Vyjmutí provazů nechte na
servisní dílně.
Pokud jsou tyto provazy upevněny,
stahovací střecha se nesmí otevírat.

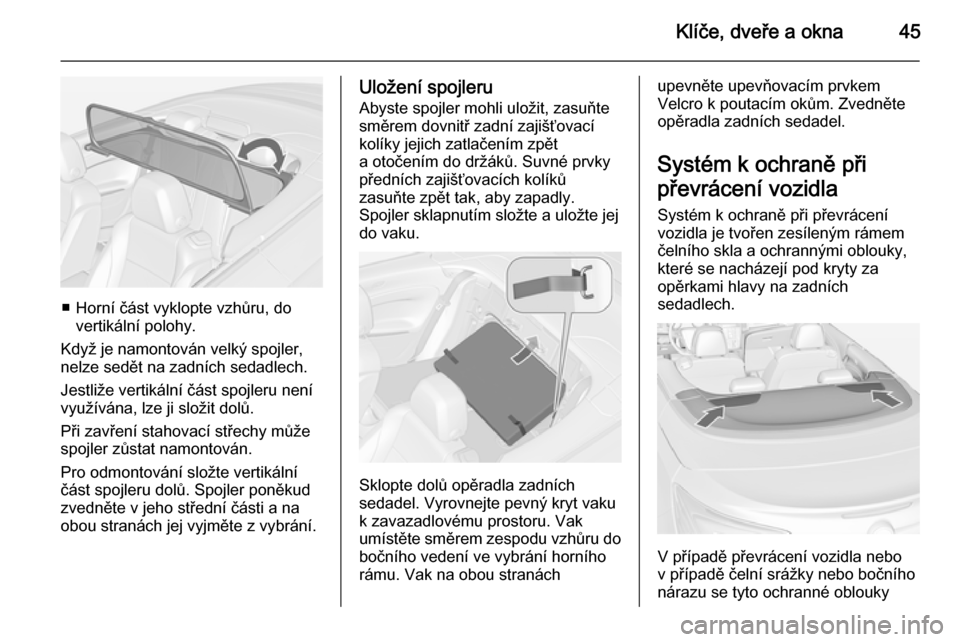

SpojlerVe vaku za opěradly zadních sedadel
se nacházejí dva spojlery. Sklopte
opěradla zadních sedadel dolů
3 74, otevřete upevňovací prvky
Velcro a vak vysuňte z vybrání.
■ Malý spojler lze umístit mezi opěrky
hlavy zadních sedadel.
■ Velký spojler lze umístit za přední sedadla.
Na usměrňovač vzduchu neumisťujte žádné předměty.
Aby tyto deflektory bylo možné
namontovat, musí být stahovací
střecha otevřená.
Namontování malého spojleru ■ Sklopte dolů levé zadní opěradlo 3 74.
Page 46 of 257
44Klíče, dveře a okna

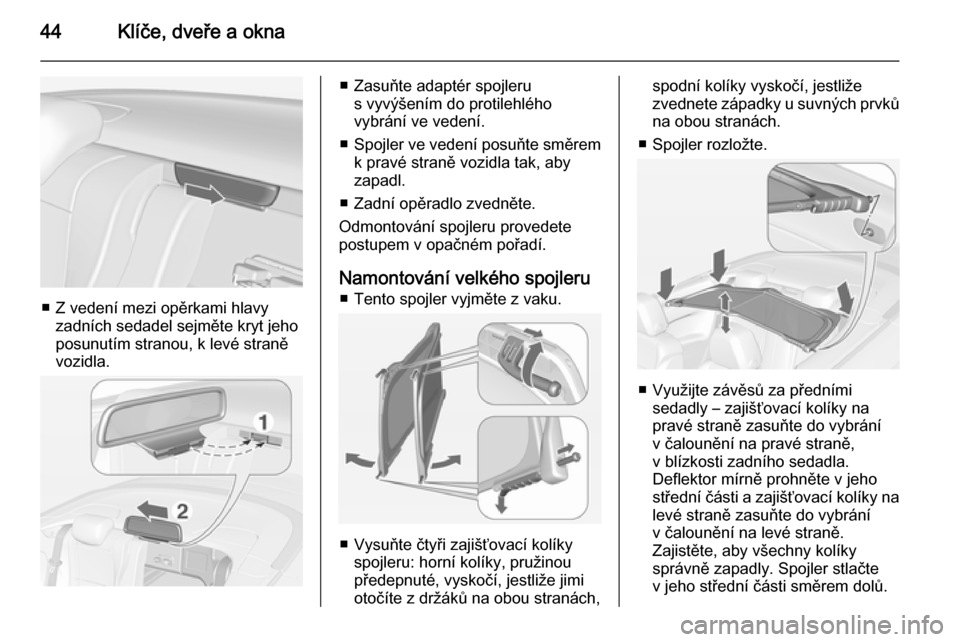

■ Z vedení mezi opěrkami hlavyzadních sedadel sejměte kryt jeho
posunutím stranou, k levé straně
vozidla.
■ Zasuňte adaptér spojleru s vyvýšením do protilehlého
vybrání ve vedení.
■ Spojler ve vedení posuňte směrem
k pravé straně vozidla tak, aby
zapadl.
■ Zadní opěradlo zvedněte.
Odmontování spojleru provedete
postupem v opačném pořadí.
Namontování velkého spojleru ■ Tento spojler vyjměte z vaku.
■ Vysuňte čtyři zajišťovací kolíky spojleru: horní kolíky, pružinou
předepnuté, vyskočí, jestliže jimi otočíte z držáků na obou stranách,
spodní kolíky vyskočí, jestliže
zvednete západky u suvných prvků
na obou stranách.
■ Spojler rozložte.
■ Využijte závěsů za předními sedadly – zajišťovací kolíky na
pravé straně zasuňte do vybrání
v čalounění na pravé straně,
v blízkosti zadního sedadla.
Deflektor mírně prohněte v jeho
střední části a zajišťovací kolíky na
levé straně zasuňte do vybrání
v čalounění na levé straně.
Zajistěte, aby všechny kolíky
správně zapadly. Spojler stlačte
v jeho střední části směrem dolů.
Page 47 of 257
Klíče, dveře a okna45
■ Horní část vyklopte vzhůru, dovertikální polohy.
Když je namontován velký spojler,
nelze sedět na zadních sedadlech.
Jestliže vertikální část spojleru není
využívána, lze ji složit dolů.
Při zavření stahovací střechy může
spojler zůstat namontován.
Pro odmontování složte vertikální
část spojleru dolů. Spojler poněkud
zvedněte v jeho střední části a na
obou stranách jej vyjměte z vybrání.
Uložení spojleru
Abyste spojler mohli uložit, zasuňte
směrem dovnitř zadní zajišťovací
kolíky jejich zatlačením zpět
a otočením do držáků. Suvné prvky
předních zajišťovacích kolíků
zasuňte zpět tak, aby zapadly.
Spojler sklapnutím složte a uložte jej do vaku.
Sklopte dolů opěradla zadních
sedadel. Vyrovnejte pevný kryt vaku k zavazadlovému prostoru. Vak
umístěte směrem zespodu vzhůru do
bočního vedení ve vybrání horního
rámu. Vak na obou stranách
upevněte upevňovacím prvkem
Velcro k poutacím okům. Zvedněte
opěradla zadních sedadel.
Systém k ochraně při
převrácení vozidla Systém k ochraně při převrácenívozidla je tvořen zesíleným rámem
čelního skla a ochrannými oblouky,
které se nacházejí pod kryty za
opěrkami hlavy na zadních
sedadlech.
V případě převrácení vozidla nebo
v případě čelní srážky nebo bočního nárazu se tyto ochranné oblouky
Page 48 of 257
46Klíče, dveře a okna
automaticky během několika
milisekund vysunou vzhůru. Vysunou
se i při rozvinutí systémů předních
a bočních airbagů.
Poznámky
Na kryty tyčí proti převrácení za opěrkami hlavy neumisťujte žádné
předměty.
Pokud došlo k vysunutí ochranných oblouků, rozsvítí se kontrolka
ovládání airbagů v.
Tento systém se vysune, ať je
stahovací střecha otevřená nebo zavřená.
Pokud došlo k vysunutí ochranných oblouků, nesmí se zacházet se
stahovací střechou. Jestliže tento
spínač použijete, rozezní se
nepřerušovaná zvuková výstraha a v
informačním centru řidiče se zobrazí příslušná zpráva.
Page 49 of 257
Sedadla, zádržné prvky47Sedadla, zádržné
prvkyOpěrky hlavy ................................ 47
Přední sedadla ............................ 49
Bezpečnostní pásy ......................56
Systém airbagů ............................ 59
Dětské zádržné prvky ..................65Opěrky hlavy

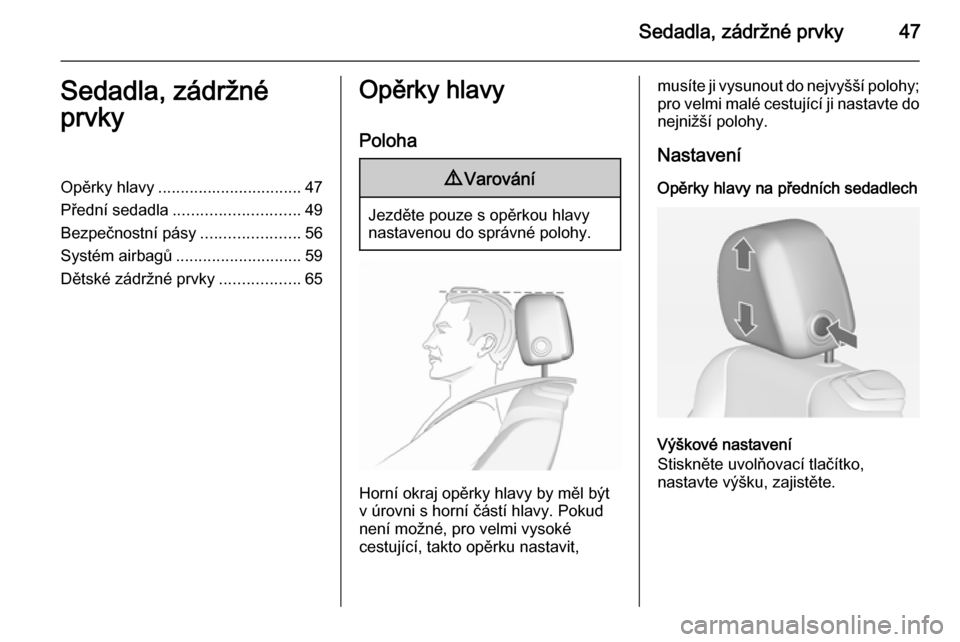

Poloha9 Varování
Jezděte pouze s opěrkou hlavy
nastavenou do správné polohy.
Horní okraj opěrky hlavy by měl být
v úrovni s horní částí hlavy. Pokud
není možné, pro velmi vysoké
cestující, takto opěrku nastavit,
musíte ji vysunout do nejvyšší polohy;
pro velmi malé cestující ji nastavte do
nejnižší polohy.
NastaveníOpěrky hlavy na předních sedadlech
Výškové nastavení
Stiskněte uvolňovací tlačítko,
nastavte výšku, zajistěte.
Page 50 of 257
48Sedadla, zádržné prvky

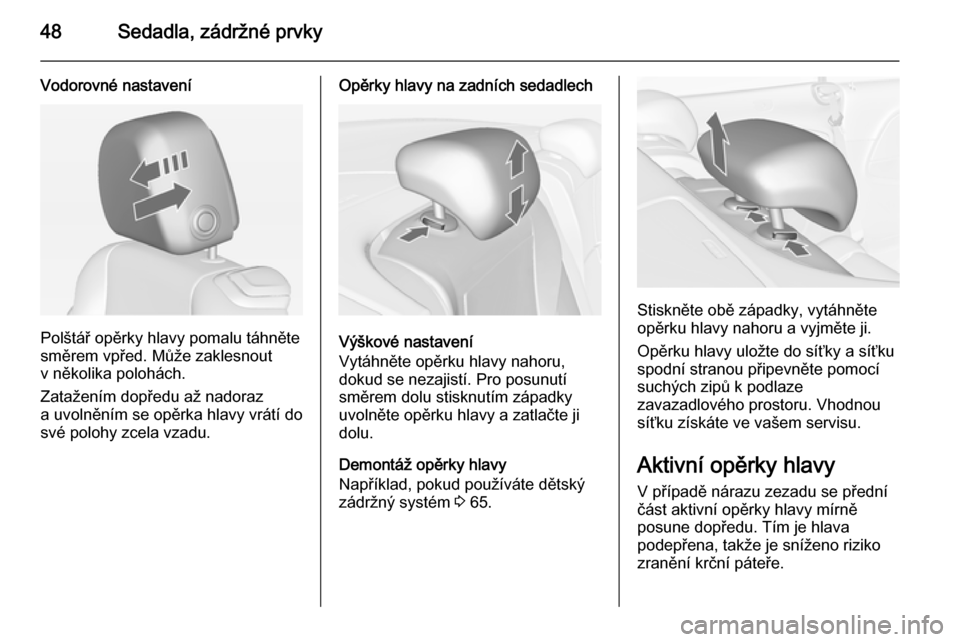

Vodorovné nastavení
Polštář opěrky hlavy pomalu táhněte
směrem vpřed. Může zaklesnout
v několika polohách.
Zatažením dopředu až nadoraz
a uvolněním se opěrka hlavy vrátí do
své polohy zcela vzadu.
Opěrky hlavy na zadních sedadlech
Výškové nastavení
Vytáhněte opěrku hlavy nahoru,
dokud se nezajistí. Pro posunutí směrem dolu stisknutím západky
uvolněte opěrku hlavy a zatlačte ji
dolu.
Demontáž opěrky hlavy
Například, pokud používáte dětský
zádržný systém 3 65.
Stiskněte obě západky, vytáhněte
opěrku hlavy nahoru a vyjměte ji.
Opěrku hlavy uložte do síťky a síťku
spodní stranou připevněte pomocí
suchých zipů k podlaze
zavazadlového prostoru. Vhodnou
síťku získáte ve vašem servisu.
Aktivní opěrky hlavy V případě nárazu zezadu se přední
část aktivní opěrky hlavy mírně
posune dopředu. Tím je hlava
podepřena, takže je sníženo riziko
zranění krční páteře.
